Какая температура теплого водяного пола: датчики для измерения, какая максимальная и оптимальная должна быть у теплоносителя и финального покрытия в системе?

Оглавление

Водяной пол

Для водяной системы установка терморегулятора не так обязательна, как для электрической. Если сам котел () работает не на электричестве, больших финансовых потерь из-за неоптимизированной работы пола не будет.

При желании можно регулировать подачу теплоносителя вручную, ориентируясь на субъективные ощущения. Но это в том случае, когда пол – единственный источник обогрева, и котел в соответствии с настройками греет теплоноситель до температуры не выше 50 градусов. Если в системе присутствуют горячие радиаторы или контур ГВС, регулятор следует установить.

Самый простой вариант автоматической регулировки – установить на двухходовой клапан термостатическую головку с выносным датчиком. Головка заполнена термочувствительным веществом, которое при нагреве расширяется, при остывании сжимается, одновременно перекрывая/открывая подачу теплоносителя.

Для большого дома и разветвленной отопительной сети лучше приобрести несколько термостатов с сервоприводами.

Схема подключения терморегулятора для водяного теплого пола выглядит так: сервопривод устанавливают на обратную гребенку коллектора (), от него тянут провода к терморегулятору с датчиком температуры воздуха.

Электрическая распредкоробка для привода и термостата располагается в коллекторном шкафу выше гребенок, кабель () от нее уходит на распределительный щит.

Как регулировать температуру водяного теплого пола?

Чтобы тёплый пол работал эффективно, и с полной отдачей, требуется правильно его отрегулировать. Есть несколько способов производить регулировку температуры отопительной системы водяного типа.

https://youtube.com/watch?v=wh8SssXCCXg

Погодозависимая автоматика

Суть работы ПЗА в том, что происходит изменение настроек системы, в зависимости от погоды на улице. Но для этого потребуется термоконтролёр, он будет отвечать за данные функции.

Терморегуляторы

Терморегуляторы — устройства для настройки отопительных систем. Бывает несколько разновидностей регуляторов температуры для тёплых водяных полов, они отличаются как характеристиками, так и ценой:

механические — регулирование возможно только в ручную, степень экономии электроэнергии низкая;
электронные — оснащены цифровыми табло и несколькими кнопками управления, настройка более точная;
программируемые — имеют кнопку настройки или сенсорное табло, оснащены множеством функций, что упрощает процесс регулировки.

Изменение температуры подачи

Настройку уровня нагрева водяных тёплых систем можно осуществлять, управляя температурой теплоносителя на подаче. Суть заключается в изменении показателей на теплогенераторе (котле).

Этот способ подходит, если установлен отдельный котёл, который будет подавать горячую жидкость в ТП. Данный метод простой, но не очень эффективный.

Использование термоголовки

С помощью термоголовки можно также задавать и контролировать градус нагрева теплоносителя. Достигнуть это можно двумя путями:

Установив трёхходовой клапан с термоголовкой в узле подачи коллектора, где происходит подмес обратки. В работе устройство учитывает градус нагрева теплоносителя, а не воздуха, при этом объём потребления жидкости низменный.
Производя контроль подачи горячей воды в трубы — осуществляется это путём монтажа термоголовки на клапан, она позволяет ограничивать обратный поток. Вентиля обратки и подачи соединяются байпасом, через который регулируется жидкость.

В обоих вариантах, работа термоголовки зависит от степени нагрева обратки.

Настройка скорости работы насоса

Ещё один способ понижения температуры системы — понизить температуру теплоносителя в трубопроводе. То есть, чем количество воды проходящей через контуры больше, тем температурная разница на поверхности пола меньше.

Поэтому, устанавливать мощность насоса следует учитывая разницу потоков на входе и выходе. Она должна быть в пределах 3 — 5 градусов, в зависимости от схемы укладки труб.

Чтобы правильно настроить насос, нужно установить предполагаемую скорость двигателя. Через час прокачки надо замерить разницу на входе и выходе. Если она большая, то скорость насоса следует увеличить. Чем разница меньше, тем нагрев помещения будет равномерней.

Частота включения пола

Регулировка водяного пола по чистоте включения, осуществляется с помощью сервопривода.

Сервопривод — устройство электромеханического типа (электропривод и нажимной шток), позволяющий производить открытие или закрытие линии обратного потока. Под воздействием штока клапан, находящийся в коллекторе принимает открытое или закрытое положение, это зависит от состояния терморегулятора. Прибор устанавливается на обратке.

Регулировка температуры водяного теплого пола раздельно по комнатам

В случае, когда вы только планируете сделать отопление в доме с водяным теплым полом, можно организовать раздельное управление температурой по комнатам.

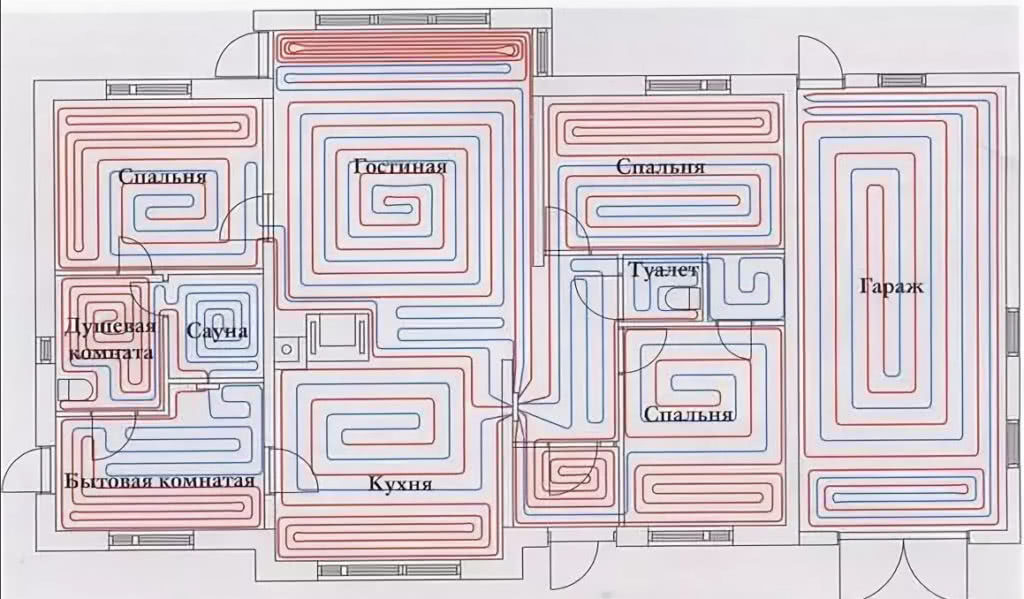

Для этого следует спроектировать укладку контуров теплого пола зонировано. Т.е. труба контура водяного пола должна быть проложена только в одной комнате. Если площадь комнаты больше, чем 12 кв. м. следует уложить два или три контура трубы.

При этом смесительный узел будет общим, температура теплоносителя будет также регулироваться на весь коллектор одновременно. Т.е. во всей системе теплого пола температура будет задана узлом подмеса и не будет отличаться.

Как же сделать управление теплым полом водяным с несколькими контурами? Для этого нам необходимо будет приобрести сервоприводы «нормально открытые» (желательно, но не обязательно). По одному на каждый контур, которым мы собираемся управлять.

Установить в каждой комнате термодатчик (терморегулятор). В продаже имеются как проводные, так и беспроводные варианты. Функционал может быть также различным. От простого механического вкл./выкл. До сложного управление температурой по времени дня и ночи. Стоимость будет различаться.

Проводная регулировка температуры по комнатам

Если термодатчики проводные, то необходимо будет проложить трехжильные провода от них к коллектору. В этом случае управление будет идти непосредственно на сервопривод и никакой контроллер дополнительно не требуется.

Беспроводная регулировка температуры ТП

Если термодатчики беспроводные, то никаких коммуникаций больше не потребуется. Такое решение будет актуально если ремонт уже закончен, и вы хотите сделать управление температурой водяного теплого пола в конце ремонта.

В таком случае автоматика будет располагаться в непосредственной близости от блока регулировки температуры и приводить в действие сервоприводы. А с датчиков будет только передаваться сигнал о включении и/или выключении на контроллер автоматики. А контроллер в свою очередь будет подавать или снимать напряжение с привода.

Регулировка температуры

Как выставить нужную температуру теплого пола и какие методы ее регулировки существуют? Ниже приведены основные способы корректировки температуры, используемые в современных системах.

Ручная регулировка коллекторов ТП

Таблица. Методы регулировки температуры теплого пола.

Название метода, фото	Описание
Групповая	Общий метод регулировки температуры, предполагающий наличие теплого пола во всем доме или квартире.
Индивидуальная	Корректировка режима температуры пола с подогревом в отдельных помещениях, например, в ванной или коридоре.
Комплексная	Еще один способ корректировки температуры теплого пола, объединяющий все вышеупомянутые методы.

Минимальная

Температура напольного покрытия напрямую влияет на комфортность использования конкретного помещения людьми. Это отражается, в том числе, и на их здоровье. Именно поэтому специалисты не рекомендуют, чтобы температурные показатели пола опускались ниже следующих значений:

В жилых комнатах – ниже 18 градусов по Цельсию.
В кухне – ниже 18 градусов по Цельсию.
В туалете – ниже 18 градусов по Цельсию.
В совмещенном санузле или ванной комнате – ниже 18 градусов по Цельсию.
В коридоре – ниже 16 градусов по Цельсию.

В вестибюле или на лестничной клетке – ниже 14 градусов по Цельсию.
В кладовой – ниже 12 градусов по Цельсию.

Таким образом, необходимо обеспечить температурный режим во всех вышеперечисленных помещениях, превышающий указанные в списке показатели.

Важно

При какой температуре пол замерзает? Если по трубам течет вода, то необходимо поддерживать температуру теплоносителя выше нуля, иначе трубы попросту замерзнут. Лучшим вариантом в качестве теплоносителя использовать антифриз, тогда вы можете быть спокойны при температуре до -65 градусов по цельсию.

Регулировка температуры

Регулировка температуры пола имеет свои особенности, которые зависят от типа конструкции теплого пола, установленного в доме. Это может быть или водяная система обогрева, или электрическая. Последний тип представляет собой кабель, укладка которого выполняется под напольным покрытием, или специальные плёнки, оснащенные контролёром. Такая система обогрева снабжается точными регуляторами температуры. А вот регулирование водяной системы обогрева выполнять труднее и дороже. Здесь одного переключателя недостаточно: применяется целый набор клапанов и насосов. Такая отопительная система работает совместно с радиаторами.

Комплектующие для отопительной системы

Если для отопления используются и радиаторы, и тёплый пол, в этом случае требуется установить комфортную температуру на полу. Нужно, чтобы теплоноситель, который нагревает пол, имел температуру раза в два меньше по сравнению с батареями. Здесь показатель составит 33-34 градуса. Так каким же образом достичь лучшего результата?

Предлагается несколько решений увеличения или уменьшения температуры водяного пола. Один способ несколько нетрадиционный: когда установку термореле накладного типа выполняют прямо на коллекторе обратки, а другой – стандартный – монтаж насосно-смесительной группы автоматического типа. Давайте подробнее рассмотрим оба эти варианты.

Первый способ предусматривает установку термореле на трубе обратки. Термостатический вентиль устроен так, что быстро реагирует на изменение температурного режима в помещении, а когда он оснащён датчиком погружного типа, то реагирует и на изменение температуры теплоносителя, который проходит по трубам. Термостат отвечает за регулировку установленного клапана, а тот регулирует поток теплоносителя, который проходит через него и, следовательно, температуру. Главным достоинством такого метода регулирования считается несложность монтажа и невысокая цена.

Терморегуляторы

Второй способ. Здесь за регулировку температуры отвечает насосная смесительная группа, которая работает автоматически. Сюда входит насос, вентиль и термостат. Насос перекачивает воду под нужным давлением и скоростью. Вентиль регулирует температуру теплоносителя (воды), которая проходит внутри труб. И последний элемент, который поддерживает нужный режим. – это термостат. Эти узлы представляют собой одну конструкцию, что сокращает временные затраты на монтаж и упрощает сам процесс установки.

Смесительный узел

Как рассчитать электрический теплый пол

Методика расчета аналогична тому, что написано про водяной пол. Необходимо знать теплопотери и способ использования подогрева пола, мощность одного метра греющего элемента. В данном случае все несколько проще, потому что электрические материалы для нагрева пола имеют конкретную цифру, которой производители обозначают максимальную теплоотдачу. Больше заявленной цифры они выдать не в состоянии. Потому расчет теплого пола с электрическим подогревом более прост и понятен. Тем не менее, остается достаточное количество переменных величин. Это толщина стяжки, ее теплопроводность, теплопроводность финишного напольного покрытия. Их тоже надо учитывать.

Расчет зависит от мощности обогревателя на квадратный метр

Эффективная площадь обогрева

Расчет теплого пола с электроподогревом начинают с определения эффективной зоны обогрева и ее площади. Большая часть нагревательных элементов не переносит перегрева (резистивные кабели, маты из резистивных кабелей, пленочные нагреватели и инфракрасные маты). Исключение — саморегулирующиеся греющие кабели, но они стоят дорого, поэтому их применяют редко. Хотя, есть и сами кабели и маты из них.

Еще раз: электрические греющие элементы пола укладывают только на той площади, где не будет стоять мебель и/или сантехника, лежать ковры и т.д. То есть, электрический теплый пол кладут там, где будет постоянный и определенный расход тепла.

Чтобы рассчитать кабель для теплого пола надо сначала определиться с площадью, на которой он будет укладываться

Перед началом расчета предполагаемые места под мебель/сантехнику/ковры очерчиваем, считаем оставшуюся площадь. Это и будет эффективная площадь обогрева. Ее дальше используем в расчетах.

Как рассчитать метраж греющего кабеля для пола

Методика расчета основывается на том количестве тепла, которое надо восполнить (теплопотери) и эффективной площади отопления. Теплопотери делим на эффективную площадь обогрева. Получаем требуемую тепловую мощность, которую мы должны получить с квадратного метра площади с уложенным нагревательным элементом.

Например, площадь комнаты 16 квадратов, на 4 квадратах будет располагаться мебель. Обогреваемая зона — 16 кв. м — 4 кв. м = 12 кв. м. Теплопотери помещения — 1100 Вт. Узнаем сколько надо мощности с одного метра: 1100 Вт / 12 м² = 92 Вт/м².

Расчет греющего кабеля по площади помещения и мощности метра

Далее смотрим мощность кабелей для обогрева пола. Например, мощность одного метра — 30 Вт. Чтобы получить 92 Вт на квадратном метре, надо уложить чуть больше чем три метра кабеля. Вполне реальная задача. При разработке схемы, помните, что лучше, чтобы для стяжки высотой 3-4 см расстояние между проводами не превышало 25 см. Иначе пол будет иметь ярко выраженные «полосы» — чередующиеся зоны тепла и холода.

Есть и другой способ. Купить готовый набор кабеля определенной мощности. Ищите подходящую мощность и площадь укладки. Имеете все в комплекте.

Расчет теплого пола с кабельными матами

Суть расчета не изменяется. Также нужны теплопотери и эффективная площадь укладки. Это тот же кабель, но предварительно закрепленный на полимерной сетке. Такой обогревательный элемент проще в укладке. Применяется чаще всего под плитку. Просто раскатывается на подготовленное основание, сверху кладется плитка на специальный клей.

Греющие маты продаются обычно в готовом к укладке виде

С полом такого типа все просто. Он продается кусками определенной мощности на определенную площадь. Всего-то и надо, что найти тот вариант, который вам подходит.

Рассчитаем пленочный теплый пол

Пленочный нагревательный элемент продают комплектами и на метры. Подбираете метраж и мощность так, чтобы он давал требуемое количество тепла. Полотнища пленки должны укладываться вплотную друг к другу. Это необходимо, чтобы избежать «полосатости» температур.

Теплый пол пленочный. Расчет очень прост: подбираем мощность и ширину так, чтобы давали они требуемое количество тепла

Ширина пленочного теплого пола — 30 см, 50 см, 80 см и 100 см. Вполне можно в одном помещении использовать разные по ширине

Важно чтобы нагревательные элементы не перегревались

Способы монтажа

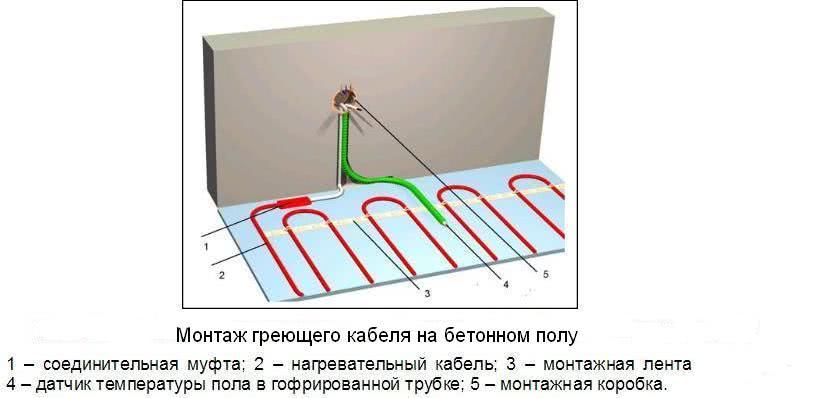

Греющий кабель должен в итоге быть закрыт со всех сторон раствором/плиточным клеем, достичь этого можно тремя способами:

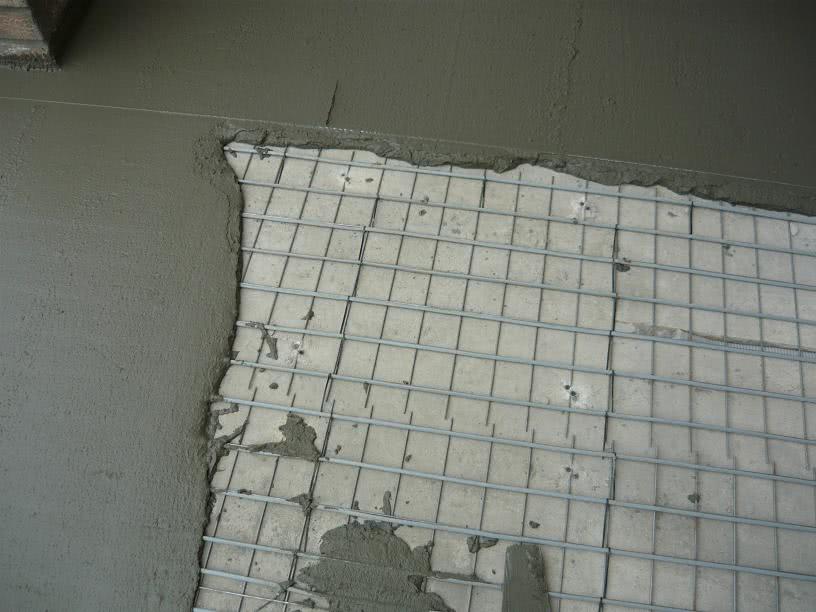

Заливка. Самый правильный на мой взгляд способ. Заключается в заливании мини-стяжки 1-2 см поверх смонтированного кабеля. Получившаяся стяжка будет пригодна под любое напольное покрытие. Для реализации такого варианта, следует предусмотреть при заливке основной стяжки пару сантиметров высоты, в местах, где будет теплый пол. Для работы применяются смеси, допускающие заливку таких тонких слоев. Если изначально стяжка залита в один уровень и недопустимо поднятие уровня пола – тогда этот метод не годится.

Слой клея. Когда укладывается плитка, и ко всему прочему допустимо поднять уровень чернового пола на 1-2 см (не стоит забывать, сама плитка еще добавит минимум 1 см), плитка кладется поверх кабеля на толстый слой клея. Нужно рассматривать такой вариант в последнюю очередь, ведь будет существенный перепад на границе теплой зоны.

Штробление. Самый сложный и муторный способ, однако, когда поднятие уровня стяжки недопустимо – самый верный. Сначала нужно разметить линии, где будет идти греющий кабель. Так же нужно учесть штробу под гофру с термодатчиком и соединительную муфту с холодным, подключающим кабелем. После разметки нужно приложить какую-либо нитку/веревку к линиям для проверки длинны штробы. Нужно быть уверенным, что весь кабель влезет в будущую штробу, иначе нужно менять разметку.

После штробления пыль тщательно удаляется и поверхность грунтуется. Провод укладывается в штробу, глубина штробы должна позволять нанести 3-5 мм замазывающего раствора поверх кабеля.

Термодатчик в гофре так же монтируется в штробе, гофра должна быть заглушена с торца (замотать изолентой). Располагать конец гофры нужно между греющими жилами, недалеко от края греющей зоны (но не на краю). Оптимальное расстояние термодатчика 30-50 см от края, вглубь теплого участка.

Когда провод уложен, штробы заделываются плиточным клеем, или смесью наливного пола. Если планируется стелить линолеум, не лишним будет нанести финишный слой 1-2 мм наливного пола.

Проверять или эксплуатировать полы следует не ранее, чем через месяц после завершения всех мокрых процессов с полом (заливка, укладка плитки). Более раннее включение не повредит сам кабель, однако может стать причиной растрескивания раствора/клея.

Использование терморегуляторов

Чтобы избежать перегрева системы, при монтаже теплого пола устанавливается терморегулятор – небольшое устройство, регулирующее температуру. Существует три основные вида терморегуляторов: электронный, механический и программируемый. Все они отличаются между собой не только названиями и ценой, но и техническими характеристиками. Поэтому при выборе изделия необходимо обязательно проконсультироваться со специалистом.

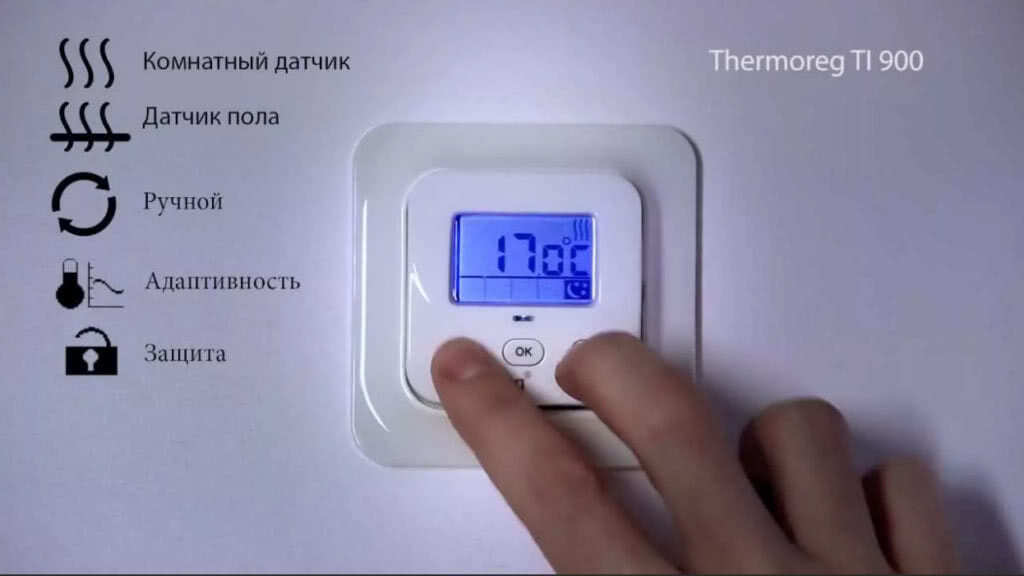

Виды терморегуляторов для теплого пола

После покупки терморегулятора нужно правильно его установить. Ниже приведена пошаговая инструкция монтажа регулятора и специального температурного датчика, при соблюдении которой с этой задачей сможет справиться даже новичок. Для начала в стене нужно проделать небольшую канавку для укладывания провода о термодатчика. Далее нужно следовать инструкции.

Подключение регулятора теплого пола

Шаг 1. Пропустите провод с термодатчиком через гофрированную трубку (диаметр гофры подбирается в соответствии с размерами провода).

Проденьте провод в гофрированную трубку

Шаг 2. Аккуратно выведите провод датчика с другой стороны гофры.

Выведите провод из другого конца

Шаг 3. Закройте конец трубки со стороны датчика, используя для этого специальную пластиковую заглушку. Это требуется для защиты трубки от попадания пыли и строительной смеси.

Установите пластиковую заглушку

Шаг 4. Зафиксируйте между отопительными контурами конец гофрированной трубки с датчиком. Для этой цели желательно использовать специальную ленту или прочные хомута, выполненные из пластика.

Зафиксируйте конец трубки

Шаг 5. Выведите трубку от регулятора в пол, а точнее — в заранее подготовленную канавку. Следите за тем, чтобы не было сильных изгибов трубки.

Выведите трубки в пол

Шаг 6. После монтажа проводки и специальной гофрированной трубки заделайте канавку в стене раствором из цемента. Поверхность после этого должна оставаться гладкой и ровной.

Замаскируйте канавку раствором

Шаг 7. Хорошо почистите и залудьте провода. От качества проделанной работы будет зависеть функционирование терморегулятора.

Облудьте провода

Шаг 8. Соедините терморегулятор с проводами, а затем установите устройство на свое место. Для этого в стене необходимо проделать отверстие под размеры регулятора.

Подключите провода к терморегулятору

Шаг 9. Протестируйте все электрические соединения на предмет исправности. После проверки включите систему теплого пола ненадолго. Это нужно для проверки работоспособности системы.

Так выглядит установленный терморегулятор

Шаг 10. Если все хорошо и система подогрева пола будет работать, то на терморегуляторе, а точнее — на его панели загорится лампочка. О работоспособности всей системы также будет свидетельствовать нагрев поверхности пола. На схеме указано место монтажа датчика температуры.

Пример схемы теплого пола

Тип греющего кабеля

В свете бурно развивающихся технологий невозможно с полной уверенностью сказать, сколько типов греющего кабеля существует. Мы рассмотрим три разновидности самых распространенных кабелей.

Одножильный, резистивный кабель

. Представляет собой экранированный одножильный провод с высоким удельным сопротивлением. Кабель нагревается не более +65 градусов, при соблюдении всех технических требований по подключению. Требует обязательного использования терморегулятора (термостата), который регулирует температуру пола в целом и не дает кабелю перегреться, и выйти из строя. Подключается к питанию с обоих концов, поэтому начало и конец кабеля должны располагаться в одной точке.

При покупке установочного комплекта, греющая секция рассчитана по длине на нужную мощность, подцеплена к холодному соединительному проводу для подключения к терморегулятору. При собственном проектировании нагревательных секций (у китайских братьев кабель продается отдельно, метрами) рассчитывается длинна кабеля по закону Ома. Мощность (протекаемый ток*напряжение), рассеиваемая кабелем, в таком случае не должна превышать рекомендованную. То есть, производитель указывает мощность метра кабеля, остается рассчитать длину, чтобы ток через секцию соответствовал мощности.
