Пошаговая инструкция по устройству фундамента своими руками
Расчет и подготовку проекта основания для дома, будь то свайно-ленточный фундамент, лучше всего поручить профессиональному проектировщику. Если сваи по высоте и толщине подобрать неверно, то долго железобетонная опора и здание на ней не прослужат.
Разметка на участке
При этом закладывать параметры «про запас» тоже не стоит, это приведет лишь к увеличению стоимости работ. Как таковое устройство фундамента своими руками рассматриваемого вида не должно вызвать трудностей. Ниже приведена краткая пошаговая инструкция позволит быстро разобраться во всех нюансах этого процесса.
Чтобы сделать фундамент из буронабивных свай и монолитного ростверка, необходимо:
Выбурить либо выкопать ямы под опорные столбы по схеме «по углам дома и с шагом 1–2 метра под лентой».
Бурим сваи и вставляем асбестоцементные трубы под сваи
Насыпать и утрамбовать на дне “скважин” 30-сантиметровую песчаную, а затем на ней залить из бетона подошву для опорных столбов толщиной еще на 20 см.
Опустить в землю трубы из асбестоцемента, выполнить их армирование прутками сечением 10–12 мм и залить бетонным раствором.
Вяжем арматуру под сваи
Сделать опалубку для ленты.
Уложить арматуру ростверка и залить ее бетоном.
Арматура не должна касаться краев опалубки
Нижний край опор должен находиться ниже точки промерзания грунта. При этом скважины под сваи делаются на 10–15 см шире взятых асбестоцементных труб. Чтобы столбы прочней стояли на месте, в нижней их части обустраивается расширяющаяся бетонная подошва. Ямы в земле под опоры по ширине делаются как раз под ее размеры.
Гидроизоляция бетона выполняется рубероидом либо мастикой. Подойдет даже гибкая черепица из модифицированного битума. Правда обойдется она дороже обычной толи.
Комбинированный вариант
Это технология возведения ростверка с плитой. То есть, в ней отсутствует свайный фундамент. Обычно этот вариант применяется при строительстве частных домов, если застройщик решает на слабых нестабильных грунтах построить дом с подвальным или цокольным помещением.
То есть, на месте дома сооружается монолитная плита с ростверком. Сложность возведения этой конструкции заключается в том, что заливать бетон нужно так, чтобы плита и ростверк были единым целым. Поэтому создается единый армированный каркас.
Для этого придется уложить в плиту металлическую решетку, а к ней в два или три ряда прикрепить по месту расположению ленты вертикальные отрезки арматуры, которые между собой свяжутся в каркасную клетку. Расстояние от края ростверка до края плиты определяет именно установка вертикальных арматурных прутов.
Но есть еще одна сложность – установка опалубки для ростверка. Ее не к чему крепить, особенно это касается внутренних щитов. Ведь край ростверка располагается далеко от несущей опоры. Поэтому каждый элемент монолитной плиты с ростверком заливается по отдельности. Эта технология определена СНиПами.
- Сначала пол (плита). Кстати, можно провести его теплоизоляцию, засыпав поверх подушки керамзит. Залитый бетон должен набрать минимум 70% от марочной прочности, на что уходит 20-21 день.
- Затем монтируется опалубка для ростверка, и заливается бетонный раствор.
Такой тип фундамента – это большие материальные расходы, сложность в изготовлении, требования к точным подсчетам. Особенно это касается расстояния от края ростверка до края плиты. Чем меньше расстояние, тем больше нагрузок на края плитного фундамента, отчего он может разрушиться.
Даже если его закладывать под газобетон. Но есть и свои плюсы. К примеру, нет необходимости копать котлован ниже уровня промерзания грунта.
Что такое буронабивной фундамент
Буронабивной фундамент – это один из видов свайного фундамента, при котором сваи не забивают и не закручивают, а отливают прямо в земле, в том месте, где они должны быть установлены. При этом не требуется техника для забивки свай и не нужно переплачивать за готовые железобетонные конструкции. Кроме всего, пробурить скважины для таких конструкций можно своими руками, используя ручной бур или бензобур.
Помимо финансовой составляющей, данный вид фундамента хорош тем, что технология возведения позволяет использовать его на участках с самими слабыми и неустойчивыми грунтами, а также на склоне, что не приведет к значительному удорожанию конструкции, как, например, при строительстве ленточного фундамента или, тем более, УШП.

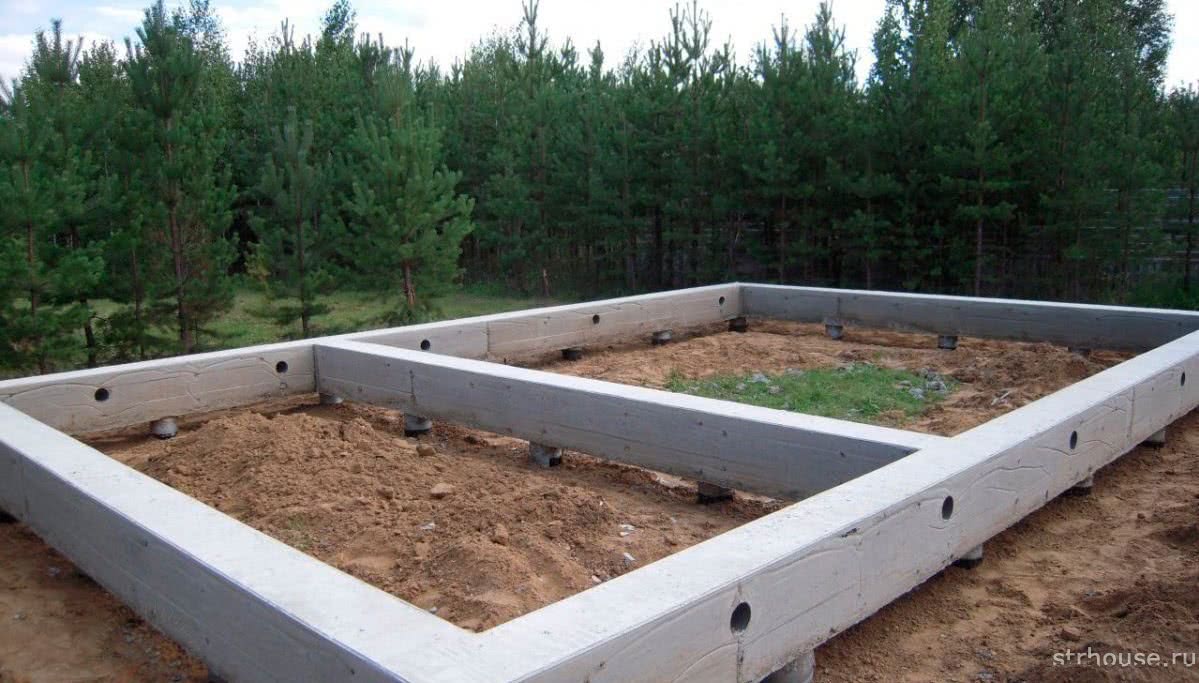

Фундамент с буронабивными сваями представляет собой комбинацию ленточного фундамента и свайного, но при этом лента, которая выполняет функцию ростверка, не несет на себе нагрузок, так как не соприкасается напрямую с землей.
Основание с монолитным ростверком отлично выдерживает большие нагрузки, так как ростверк, передавая нагрузку с дома на сваи, помогает равномерно распределять вес строения по всему свайному полю
Для многоэтажных домов важно произвести детальный расчет конструкции, а также продумать все нюансы, касающиеся защиты бетонных свай от атмосферных осадков и внешних воздействий
При строительстве легких домов, либо бань и хозяйственных построек вместо монолитного ростверка можно использовать обвязку из железного профиля либо из бруса.
К минусам данного фундамента, как и всех свайных конструкций, можно отнести невозможность обустройства подвала под домом. Но владельцы участков с высоким уровнем грунтовых вод, как правило, не задумываются о наличии подвала в доме, даже с ленточным фундаментом, так как это может привести к дополнительным проблемам.
Преимущества и недостатки
Сваи рассматриваемой опорной конструкции за счет большой глубины погружения обеспечивают отличную устойчивость всему мини ленточному фундаменту сверху. А стоят они гораздо дешевле, нежели железобетонный монолит аналогичной высоты. Причем если опорные столбы сверху связать не бетонной лентой, а металлическим ростверком, то можно еще немного сэкономить. Такой вариант – один из самых недорогих способов создания опоры для частного дома.
По скорости устройства свайное основание с ростверком уступает разве что аналогу только из одних винтовых опор. Плюс фундамент из фундаментных блоков стеновых готово будет дать фору рассматриваемой конструкции. В обоих случаях высокая скорость работ обусловлена отсутствием бетонных работ, когда необходимо ждать несколько недель до завершения набора бетоном прочности.
Если участок застройки имеет уклон, то заливать на нем монолит проблематично и дорого. Без этого типа фундамента на такой площадке вообще обойтись будет сложно. Только с помощью свай здесь получится сделать устойчивую и ровную в горизонтальной плоскости основу для строения. Это одно из главных достоинств основания. Все остальные варианты ему на стройплощадках со сложным рельефом проигрывают сразу.
Еще один неоспоримый плюс – это предельная простота исполнения. Сделать самостоятельно набивные опоры из асбестоцементных труб и бетона внутри несложно. Еще проще выполнить на них небольшую по размерам и массе ленту из железобетона.
Небольшие трудности здесь могут возникнуть лишь при монтаже опалубки на весу. Погружать ее в землю нельзя. Столбы должны приподнимать ростверковую часть над грунтом минимум на 30 см, иначе при сильном пучении она может “поплыть” с опор вместе со зданием сверху.
Подпольное пространство коттеджа на свайном основании с ростверком должно быть закрыто от ветра, иначе постоянные сквозняки под полом выдуют все тепло из здания. Для этого можно использовать фасадные панели из различных материалов либо сделать кладку из красивого облицовочного кирпича. Плюс пол в таком доме обязательно придется утеплять. Эти траты лучше сразу внести в общую смету строительства жилища.
Виды фундамента на сваях
Ростверк этого типа свайного фундамента выполняется из монолитного железобетона либо стального швеллера. Чаще всего используется бетонная конструкция с армированием. Нагрузки она способна выдержать значительные. Вариант, где обвязка металлическая, больше предназначен для легких строений (гаражей, хозпостроек, зданий из СИП-панелей и бань).
Свайный фундамент с металлическим обвязом
Свайный фундамент с монолитной обвязкой
По типу используемых опор свайно-ростверковый фундамент бывает двух разновидностей:
-
Винтовой.
-
Буронабивной.
В первом случае это практически полная копия фундамента на винтовых сваях. Только на опорах у него лежит более мощный монолитный ростверк. При этом стальные “винты” для такой конструкции приходится выбирать попрочнее, у которых толщина стенок и диаметр больше.
Те, кто собираются делать основание своими руками, зачастую предпочитают использовать буронабивные сваи в несъемной опалубке в виде асбестоцементных труб. Эта технология проще и дешевле при самостоятельном исполнении.
Когда следует его возводить
Свайно-ростверковый фундамент преимущественно изготавливают из железобетона. Это выдвигает вполне определенные требования к условиям строительства в части температуры воздуха — она не должна опускаться ниже +5°.
Это обеспечивает нормальный процесс застывания бетона и позволяет получить прочную отливку с заданными качествами. Поэтому оптимальным временем для строительства является теплое время года, в идеале — с конца апреля по конец октября (в некоторых регионах этот диапазон уже и ограничен тремя летними месяцами).
Не менее важными являются погодные условия, которые способны полностью испортить условия для выполнения работ — длительные дожди могут превратить строительную площадку в сплошное болото, что исключает всякую возможность строительства.
Эти особенности необходимо учитывать при планировании и определении сроков выполнения работ.
Инструкция по устройству свайно-ленточного фундамента
При ведении строительных работ, так сказать, любителями или кустарными бригадами можно рекомендовать следующий способ возведения фундамента.
1. Очистка, планировка и разметка территории
На этом этапе проводят очистку территории от мусора и посторонних предметов, производят выравнивание площадки и делают разметку траншеи фундамента.
2. Подготовка траншеи для ростверка
Если строительство ведется на непучинистом или слабопучинистом грунте, ростверк делают мелкозаглубленным, при этом его подошва располагается на 20–40 см ниже нулевой отметки. Траншею необходимо сделать глубже сантиметров на 10–15, которые понадобятся для устройства песчано — щебневой подушки.
Необходимую ширину траншеи определяют суммированием ширины фундамента, которая должна быть на 10 см больше толщины стен с теплоизоляцией.
В условиях пучинистого грунта ростверк делают незаглубленным либо располагают выше нулевой отметки, так чтобы его ленты в пролетах между сваями находились в подвешенном состоянии.

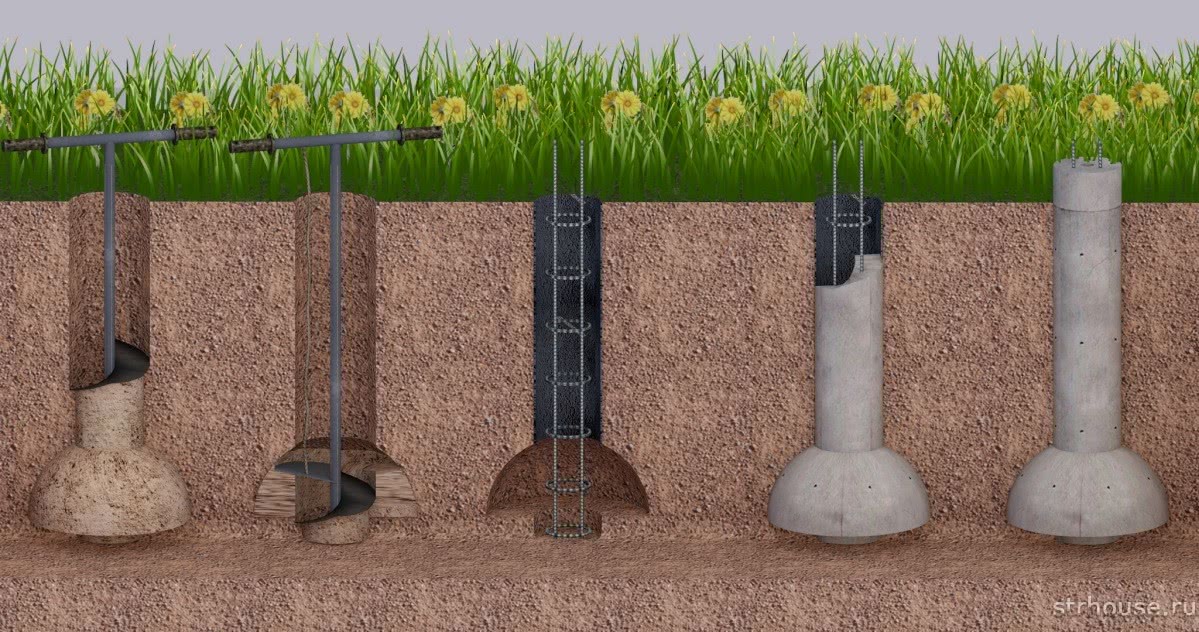

3. Подготовка скважин под сваи
Для производства скважин применяют бур диаметром 15 см. Они должны располагаться в углах фундамента и вдоль лент ростверка через каждые 1,5 – 2 м. Скважины должны не просто упираться в твердый грунт, но заглубляться в него на 60 см.
На дне каждой скважины формируется подушка из очищенного песка крупной или средней фракции, которую следует обильно полить водой и утрамбовать.
Далее в скважины погружаем трубки, сшитые из рубероида с помощью лески, либо асбестоцементные трубы, которые будут одновременно играть роль опалубки и гидроизоляции.
Теперь остается установить в каждую скважину каркас из трех равноудаленных друг от друга стержней арматуры номинальным диаметром 10 – 12 мм. Ребра каркаса выполняют из тонкой арматуры диаметром 6 – 8 мм, к которой рабочая арматура привязывается отожженной проволокой.
4. Устройство опалубки
Чаще всего в индивидуальном строительстве для сооружения опалубки используют обрезную доску. Более ровную бетонную поверхность дает применение фанеры, но такой вариант получится слишком затратным, так как плиты должны иметь толщину не менее 15 мм.
Для того чтобы доски опалубки не были испорчены от контакта с бетоном и в дальнейшем могли быть использованы для иных нужд, их лучше обмотать пленкой. Опалубка должна иметь прочную конструкцию, для чего ее укрепляют стяжками и подкосами.
5. Теплоизоляция и гидроизоляция
Экструдированный пенополистирол, применяемый в качестве теплоизоляции, является водонепроницаемым, поэтому гидроизоляцию (рубероид) следует укладывать только вдоль дна и внутренних стенок траншеи.
Применение пенополистирола обусловлено его высокой способностью противостоять механическим нагрузкам со стороны замерзшего грунта в сезон холодов.
6. Армирование фундамента
От того, насколько правильно будет подобрана арматура и сооружен арматурный каркас, зависит прочность и долговечность всей конструкции. Еще раз отметим, что при возведении свайно-ленточного фундамента расчет его лучше доверить профессионалу, обратившись в строительную или проектную фирму.
В общем случае, если речь идет, к примеру, об устройстве свайно-ленточного фундамента для дома из газобетона либо другого легкого материала, применяют следующее правило: на долю арматуры должно приходиться 0,1% всей площади поперечного сечения фундамента.
Из арматуры диаметром 10 или 12 мм делают два пояса в верхней и нижней части фундамента, которые связываются поперечными и вертикальными стержнями диаметром 6 – 8 мм в единый каркас.
Арматурные каркасы в траншее и скважинах объединяют в единую конструкцию. Для этого их также связывают отожженной проволокой.
7. Заливка бетона
Работы по заливке свай и ростверка следует спланировать так, чтобы весь бетон был залит за один подход, только тогда фундамент будет по-настоящему монолитным. Использовать следует тяжелый бетон (М400 или выше).
Важно, чтобы в слое бетона не оставалось воздушных пузырей, поэтому после заливки его протыкают в нескольких местах арматурным прутом и только потом выравнивают. Готовый фундамент накрывают пленкой для защиты от дождя
Чтобы бетон не пересыхал, особенно при жаркой погоде, его следует периодически поливать чистой водой
Чтобы бетон не пересыхал, особенно при жаркой погоде, его следует периодически поливать чистой водой.
Опалубка выдерживается от 7 до 9 дней, по истечении этого срока ее можно демонтировать.
Как сделать свайно ленточный фундамент своими руками смотрите в видео
https://youtube.com/watch?v=Kz7RiBWijQ0
Виды
Опоры, которые используются при строительстве свайно-ростверкового основания, выбираются в соответствии с нагрузкой здания, видом почвы и климатическими условиями. Их могут изготавливать как из металла, бетона, дерева, так и из комбинированных материалов.
Поэтому в зависимости от характеристик свай и способа их установки различают некоторые разновидности фундамента.
- Винтовой. Его делают из полых металлических труб с открытым концом. Работы выполняются вручную или с помощью специальной техники. Чтобы конструкция на винтовых опорах получилась прочной, и трубы были защищены от окисления, их полую часть заливают раствором.
- Буронабивной. Формируется на земельном участке путем заливки бетона в ранее подготовленную армированную скважину, расположенную на забивных сваях. Набивной фундамент обладает высокой прочностью.
- Железобетонный. Монтаж осуществляется при помощи готовых железобетонных опор, устроенных в скважину.
- Забивной. Как правило, такие основания выбирают для строительства крупных объектов. Опоры забиваются при помощи специальной техники, после чего заливается бетонный раствор.
Помимо этого, фундамент может отличаться глубиной заложения ростверка и бывает:
- заглубленным;
- наземным;
- поднятым над землей на высоту от 30 до 40 см.
Заглубленный ростверк обычно используют при установке свай, предназначенных под тяжелые строения из газобетона или кирпича. В таком случае дополнительно выполняют обвязку плитой, и фундамент может служить цокольным этажом здания. Что же касается строительства деревянных конструкций, то для них идеально подходит фундамент с поднятым ростверком – это позволяет экономить средства на строительном материале, и приподнятая постройка будет защищать от пучения грунта.
Монтаж ростверка
Ростверк делают из готовых сборных железобетонных блоков или в виде монолитной конструкции. Последний вариант более надежный и простой. Учтите, что собрать и установить отдельные элементы в одном месте достаточно трудно. Чтобы залить монолитный ростверк, сначала изготавливают опалубку из брусков, досок и других подручных материалов. Опалубку делают в виде прямоугольной коробки так, чтобы между почвой и будущем ростверком оставалось расстояние 100-120 сантиметров.
После установки опалубки прокладывают гидроизоляционные материалы и делают армирование фундамента. Помните, что арматуру скрепляют только при помощи проволоки! Затем ростверк заливают бетоном. Можно купить готовую бетонную смесь либо сделать раствор своими руками. Для самостоятельного изготовления смешайте цемент, песок и щебень в пропорции 1:3:5. Затем массу разбавьте водой в размере 60% от цемента. В жаркую погоду смесь разбавляют теплой водой, а в холодную — теплую!
Если вы используете готовый бетон, выбирайте марку не ниже М200 В15. Такая смесь подойдет для строительства бани, беседки и строений с малой нагрузкой. Для дачного дома и загородного коттеджа — берите марку М300 В22.5.
Заливку выполняют сразу плотными слоями, чтобы не появились полости. В завершении бетон разравнивают специальной лопаткой. Ростверк оставляют застывать 3-4 недели до полного засыхания. Помните, что 99% прочности фундамент набирает в первые 27 дней! Бетон покрывают пленкой, а в жаркую помогу иногда поливают водой. После затвердевания убирают песчаную подушку из-под нижней части основания. Такое пространство обеспечит нормальную вентиляцию и увеличит срок службы конструкции.
Важно, чтобы между основанием и сваями была жесткая связь, а под нижней частью ростверка оставалась воздушное пространство. Не забывайте, что в процессе установки фундамента делают монтаж коммуникаций и инженерных систем частого дома
Расчет буронабивного фундамента с ростверком
Для определения необходимого количества свай, их диаметра и шага между ними, необходимо исходить из габаритов дома и материала для его строительства. Для тяжелых и нагруженных домов расчеты являются достаточно сложными, поэтому для решения такой задачи нужно обратиться в специальное проектное бюро.
Для более легких домов расчеты можно сделать своими силами. Для этого нужно иметь данные о типе грунта на участке и примерной нагрузке от строения. Тип грунта можно узнать самостоятельно, последовательно делая пробы в разных участках будущей площадки под домом.
Длина свай зависит от глубины промерзания грунта в конкретном регионе и в среднем составляет 1,8-2,5м. Самый распространенный диаметр буронабивных свай в частном строительстве составляет 20см.
Чтобы не производить долгих и сложных расчетов, можно воспользоваться готовой таблицей, по которой можно узнать несущую способность буронабивных свай, и, исходя из массы дома, рассчитать их необходимое количество. Для этого необходимо массу дома разделить на несущую способность одной сваи выбранного диаметра.
При выборе расстояния между сваями придерживаются правила, что оно должно быть не более трех диаметров свай. На грунтах с хорошей несущей способностью к этой цифре можно добавить еще 25%. Получается, что для свай, диаметром 20см, расстояние между ними будет равняться 80см.
Первыми на плане свайного поля располагают угловые сваи и сваи под пересечениями несущих стен. Далее равномерно с выбранным шагом распределяют остальные сваи. На последнем этапе планируются сваи под входные группы и пристройки, а также под тяжелые элементы в виде каминов и печей.
Расчет ширины и высоты монолитного ростверка также является сложной процедурой, зависящей от несущей способности грунтов и массы дома. В большинстве случаев, для стандартных построек, он принимается 40-50см в ширину и 20-40см в высоту. Этих размеров вполне достаточно для правильного распределения нагрузок от здания.
Важно помнить, что если монолитный ростверк для буронабивных свай заглублен в землю, он не становится ленточным фундаментом и не начинает перенимать нагрузки от дома. Все нагрузки берут на себя сваи
Это важно учитывать на этапе проектирования фундамента. Это правило так же справедливо при возведении опорно-столбчатого фундамента.
Особенности фундамента на металлических сваях
Выбор фундамента — дело серьёзное, потому что многое зависит от конструктивных особенностей будущего сооружения и грунта на участке. Поэтому перед тем, как остановить свой выбор именно на свайно-винтовом фундаменте, следует тщательно изучить его плюсы и минусы, а также основные принципы монтажа.Отличия свайного основания от плитного или ленточного состоят в следующем:
- каждая его свая передаёт грунту сфокусированную в конкретной точке нагрузку;
-
сваи сделаны из металлических труб, которые гораздо хуже, чем железобетон, сопротивляются изгибу и подвержены воздействию коррозии;
- вворачивание винтовых свай в грунт делает его рыхлым, а не плотным, в отличие от применения забивных свай.
Эти факторы являются определяющими при выборе такого фундамента. Соответственно, качество и срок службы свайно-винтового основания вплотную зависит от грунта. Лучшим грунтом для такого фундамента будет песок с фракциями мелкой гальки, суглинок или аллювий (намывные отложения). Входя в такой грунт, винтовой наконечник трубы проталкивает перед собой постепенно уплотняющийся конус земли, выжимая из него влагу и цементируя его мелкими фракциями глины. В итоге конус обретает прочность как у бетона, и смыкается с конусами остальных свай. Трубу заклинивает намертво, после чего её легче скрутить в штопор, чем вывернуть обратно. Таким образом, крепкое основание выполняется без нулевого цикла. Забивные сваи могут устанавливаться везде, кроме грунтов с непробивными включениями.
Винтовые сваи располагаются в шахматном порядке и обязательно выравниваются по уровню
Преимущества свайно-винтовых фундаментов
- Низкая стоимость. Выгода получается довольно ощутимой — свайный фундамент обходится на 20–40% дешевле всех других.
-
Простота монтажа. Установку свай на большей части типов почв в короткий срок смогут провести три-четыре человека без использования дорогого оборудования.
- Быстрая установка. Понадобится лишь один-два дня, чтобы установить сваи даже на участке со сложным рельефом.
-
Возможность установки на участках с существенным уклоном. Что интересно, на стоимость монтажа это не влияет.
- Отсутствие потерь времени на усадку. Строить можно сразу после ввинчивания свай.
- Лёгкая достройка. Наращивание фундамента или изменение проекта не требует существенных затрат и усилий.
-
Всесезонная установка. Ввинчивать сваи можно в любое время года.
- Отсутствие мусора после строительства. Установка свай не повреждает окружающую среду.
- Возможность установки как в болото и плывуны, так и в вечную мерзлоту.
- Многоразовое использование. При необходимости сваи можно извлечь из грунта и установить в другом месте.
Недостатки винтовых свай
У винтового свайного фундамента имеются не только плюсы, но и минусы, которые надо учитывать:
- Это основание не предназначено для блочных или кирпичных домов (предпочтительны деревянные или сборно-щитовые конструкции). Даже усиленное по прочности, оно все же проигрывает бетону.
- Трудности с обустройством подвальных помещений — их приходится отстраивать отдельно.
-
Сваи сложно вкручиваются рядом с соседними конструкциями, потому что для их установки используются рычаги.
- Сваи фундамента плохо сопротивляются коррозии. Поэтому на качественном антикоррозийном покрытии экономить нельзя, а покупать сваи следует только у добросовестных производителей. Проблемой может также оказаться некачественный металл свай.
- Есть грунты, на которых установить сваи будет очень сложно. Например, если твёрдый грунт находится на большой глубине, сваи придётся наращивать, а это требует дополнительных затрат.
- Ограниченный срок эксплуатации. Во влажных грунтах с отличной от нейтральной кислотностью сваи из металла прослужат не более 60 лет.
- Устройство такого фундамента требует досконального изучения грунта и специализированных расчётов. Проект должен быть индивидуальным.
Минусы такого фундамента будут малозначительными по сравнению с его плюсами, если строится:
- временный дом из лёгких материалов для проживания на время капитального строительства, к примеру, особняка;
- баня из дерева. Удалённость пола от земли обеспечивает приятный пар;
- хозпостройки, беседки, сараи, навесы, веранды, заборы;
- ворота распашного типа.
Недостатки свайно-ростверкового фундамента
Этот раздел по праву занимает основное место в статье и должен быть обязтельно принят ко вниманию каждым, кто собирается использовать данный тип фундамента в строительстве своего дома. Как можно видеть из предыдущего раздела у незаглубленного свайно-ростверкового фундамента есть только одно преимущество — его сравнительно невысокая стоимость. А вот недостатки такого основания гораздо более многочисленны и требуют списка для перечисления:
- Необходимость расчёта совместной работы ростверка и свай по распределению нагрузки между ними. Для строительства дома всегда нужно проводить расчёты фундамента, на котором он будет возведен — это необходимость. В то же время, гибридная конструкция из свай и бетонной плиты имеет очень сложную методику расчёта. Если при заливке ленточного основания вполне допустимо использовать расчеты фундамента из аналогичных по весу здания и типу грунта проектов, то здесь без специального расчёта с привлечением опытных специалистов никак не обойтись.
- Низкая несущая способность свай. Это обстоятельство ограничивает сферу использования конструкции только небольшими по весу строениями из лёгких материалов.
- Высокий риск разрушения основания под воздействием движений грунта вследствие их промерзания в морозную погоду. Именно про свайно-ростверковый фундамент говорят, что это причина № 1 деформации и разрушения частных домов.
- Необходимость утепления грунта вокруг дома и фундамента для предотвращения негативных последствий воздействия силы пучения грунта на ростверк и сваи.
- Технологические сложности с изготовлением бетонных свай правильной конструкции. У столбов такого фундамента должна быть расширения в нижней части для увеличения их несущей способности. Чтобы сделать такую сваю правильно нужно изготовить технологически подходящий бетон, без ошибок и неточностей, а также согласно всем требованиям провести его армирование, что выполнить достаточно сложно.
Если говорить про изготовление навесного роствёрка, то тут также есть свои нюансы.
- В процессе выполнения работы для дополнительной экономии и из-за кажущейся простоты самостоятельного изготовления всех деталей конструкции нередко принимается решение сделать всё своими руками. На практике эта процедура значительно более трудозатратна, чем заливке бетона при создании ленточного основания. Даже с подготовкой грунта, изготовлением опалубки и армированием, заглубленную ленту сделать легче, чем свайно-роствёрковую конструкцию.
- Бетонная лента с зазором между ней и грунтом приводит к необходимости защиты подпольного пространства от неизбежных тепловых потерь связанных со свободно продуваемым пространством под полом дома.
- Необходимость строго соблюдения технологии создания свай и большой риск в дальнейшем получить деформированное основание при допущении одной-двух ошибок. А также Невысокая несущая способность фундамента.
В заключении следует сказать, что свайно-ростверковый фундамент не рекомендуется к использованию в индивидуальном жилищном строительстве ввиду больших сложностей с расчётом правильного соотношения размеров бетонного ростверка и свай. Даже если все расчеты были проведены верно, технология создания каждого элемента должна быть полностью соблюдена в соответствии с проведенными расчётами, что не всегда может быть выполнено на практике.
Когда вам настоятельно предлагают выбор именно данной конструкции, то уточните у застройщика, какие гарантии он даёт и предоставят ли вам все расчеты будущей конструкции. Узнайте, какие именно сложности обычно возникают при создании этого основания и с учётом информации, полученной в этой статье сделайте правильные выводы об уровне компетенции строителя, с которым планируете иметь дело.
Виды свайных фундаментов.
В данной статье будут описаны 3 самых распространенных типа свай.
Буронабивные сваи.
К буронабивным относятся те, для установки которых необходимо предварительное бурение скважин с последующим бетонированием. Идеальной базой для этого вида основания считаются плотные пески и грунт с горными обломками небольших фракций. Если же на участке нет песчаных скважин, их можно создать, размочив и утрамбовав в скважине песок с водой. Одним из положительных качеств буронабивных считают их изменчивость — они могут изготавливаться непосредственно на самом участке и иметь разную длину. Также могут применяться для усиления существующей базы.
Как устроено основание?
Опорной конструкцией такого типа называют отдельно стоящие сваи, связанные в единую систему благодаря ростверку. Сваи могут быть изготовлены из дерева, железобетона, бетона, пенобетона, металла.
На текущий момент широкую популярность приобретают металлические винтовые сваи за счет их надежности и высокой скорости монтажа.
По способу устройства сваи делят на следующие типы:
-
Буронабивные опоры – изготавливаются на стройплощадке. В готовой скважине устраивается опалубка и армирующий каркас, затем свая бетонируется.
- Железобетонные столбы – штампуются на заводе. Погружаются в заранее подготовленные небольшие углубления в грунте.
- Металлические винтовые сваи. Стальные трубы благодаря лопастям в нижней части быстро и глубоко ввинчиваются в породу.
- Буровые железобетонные – готовые стволы с винтовой частью. Как и винтовые стальные сваи, буровые железобетонные опоры с резьбой ввинчиваются в грунт.
По принципу взаимодействия с почвой опоры делят на висячие столбы и сваи-стойки. К конструкциям первого типа относятся все столбы, которые опираются на сжимаемые породы и передают нагрузку конструкции на грунт через нижний конец и боковую площадь поверхности.
Сваи-стойки, напротив, опираются на скальные и мало сжимаемые породы, поэтому силы трения почвы о боковую поверхность столба в расчетах не учитываются.
Установленные нормативы по проектированию свайных фундаментов подробно изложены в разделе №6 документа СП 50-102-2003.
Монтаж и заготовка под ростверк
Первым делом необходимо сделать разметку, для этого снимается верхний слой почвы и вырывается котлован. Его величина должна быть на 1м больше с каждой стороны, чем будущий фундамент. Делается это для установки опалубки. Это огромный объем работы и стоит пользоваться экскаватором. Грунт надо снимать аккуратно и дойдя до определенной глубины приступить к выравниванию вручную. Использовать можно и механизированное выравнивание, при помощи мини-экскаватора и установленного на нем планировочного ковша и нивелира. Геотекстиль укладывается на дно и забрасывается песком. Далее надо уложить рулонную гидроизоляцию. Стеклоизолом предохраняют фундамент от воды и влаги.
Герметичность обеспечивает тот же битумный праймер. Его наносят в места нахлестав. Не рекомендуется использовать рубероид, он неэластичный и трескается. Для ростверка делается опалубка, по всему периметру сваи. Чтобы выдержать давление во время заливки бетона опалку надо хорошо закрепить, чтобы избежать смещение конструкции. В качестве материала используют влагозащитную фанеру или обрезную доску. А чтобы раствор не приставал к стенкам, используется полиэтиленовая пленка.
Расчет буронабивного фундамента с ростверком
При расчете необходимо руководствоваться данными о характеристиках грунтов и материалов, указанных в СНиП 2.03.01-84, 11-23-81, 11-25-80, 2.05.03-84 и 2.06.06-85. Всего проводится три расчетные операции:
Расчет буронабивных свай
В ходе расчета определяется длина свай (глубина залегания), их сечение, количество и схема расположения. Диаметр буронабивной сваи для строительства коттеджа составляет от 15 до 40 см. Наиболее часто этот параметр принимают равным 20 см. Чтобы не проводить сложные расчеты с использованием громоздких формул, предлагаем воспользоваться готовой таблицей, в которой указана несущая способность опор различного диаметра, а также приблизительный расход бетона и арматуры:
Зная несущую способность одной опоры можно по простой формуле рассчитать расстояние между элементами:
l = P/Q, где
l — расстояние между сваями;
P — несущая способность 1 сваи;
Q — нагрузка на 1 пог.метр фундамента (масса дома делить на длину ростверка).
Пример расчета: Для дома весом 50 т, возводимого на глинистых грунтах на сваях диаметром 20 см потребуется 27 опор (50 000 кг/1884 кг = 26,53…).
Шаг буронабивных свай в ленточном ростверке проще вычислить, исходя из правила: расстояние между опорами должно быть не более трех их диаметров. Для свай диаметром 20 см шаг будет составлять 0,6 м. Для плотных грунтов этот показатель можно увеличить на 25%, значит, расстояние между сваями в нашем случае будет 0,8 м.
При желании более точно можно рассчитать шаг буронабивных свай по формуле: l = P/Q, где l — расстояние между сваями; P — несущая способность 1 сваи; Q — нагрузка на 1 пог.м фундамента (масса дома/ длина ростверка).
Схема расположения буронабивных свай составляется с учетом СНиП, опоры располагаются:
- по углам дома;
- вдоль несущих стен с выбранным шагом;
- под входной группой.
Дополнительно буронабивные сваи должны быть установлены под тяжелыми элементами, например камином, печью, котельной. Глубина залегания свай зависит от глубины, на которой будут обнаружены несущие грунты, если основание возводится на слабых почвах или от уровня промерзания грунта в регионе. Как правило, глубина бурения под опоры составляет 1,5-3 м.
Расчет монолитного ростверка
Расчет ростверка заключается в определении его ширины и высоты. Для вычисления ширины можно использовать формулу:
В = М/L*R
В — ширина ленты ростверка;
М — масса дома;
L — длина ростверка;
R — несущая способность верхнего слоя грунта.
Данная формула применима как для ростверка нулевой высоты, так и мелкозаглубленного. Висячий ростверк рассчитывается по принципиально другой технологии, которая является крайне сложной. Если вы планируете строительство дома с висячим ростверком, то расчет необходимо заказать в проектной организации.
Расчет армирования
Буронабивные сваи должны быть усилены армированием. Диаметр арматуры зависит от массы сооружения. Оптимальный вариант для частного дома — ребристая арматура 12 мм. Зависимость размера армирования от диаметра свай можно увидеть в Таблице 1. Соединение арматуры осуществляется только специальной металлической проволокой, сварку для фундамента применять нельзя!
Дом из какого материала Вам нравится больше всего?
Дом из бруса
24.59%
Дом из кирпича
18.42%
Бревенчатый дом
14.47%
Дом из газобетонных блоков
16.55%
Дом по канадской технологии
11.5%
Дом из оцилиндрованного бревна
3.76%
Монолитный дом
4.03%
Дом из пеноблоков
3.4%
Дом из сип-панелей
3.28%
Проголосовало: 3323
