Как шурфить грунт у основания фундамента

Что нужно для шурфа?

Для более удобного копания шурфа потребуется конечно же лопата. Лучше взять фискарь. Удобнее работать с полноразмерной лопатой: не нужно наклоняться, да и легче откидывать землю. А работая уже в маленькой яме, лучше укороченного фискарса нет ничего. Благодаря своей изогнутой форме черенка им удобно собирать землю со дна шурфа. Ежели у вас простая садовая прямая лопата, то здоровья ей конкретно попортите.

Теперь поговорим о приборе, а точнее о поисковой катушке. Для шурфа фундаментов лучше всего, да что лучше…необходимо брать катушку-снайперку, желательно дд и желательно высокочастотную. Чтобы не пропустить ни одной мелкой цели, будь то чешуя и мелкое серебро или медь.

Для небольшой хитрости нам нужен магнит! Им мы из отвала будем вылавливать гвоздики и прочий чернометаллический мусор, который заглушает полезные сигналы. Подойдет поисковый магнит, магнитный трал или самодельная магнитная связка. Изготовить ее можно из мощных магнитов от жестких дисков, динамиков и любых других сильных магнитов, которые можно прицепить к деревянной дощечке.

Еще с позапрошлой весны я позаботился о будущем и прикупил для своего прибора катушку 4,5″ Garrett Ace Super Sniper за 2800р. В кризис же ее цена подскочила до 5к. Рассматривал альтернативы от других производителей катушек, но взял все же от Garrett. О ней потом я напишу поподробнее.

Варианты вскрытия фундаментов

Одной из стенок шурфа, предназначенного для обследования ленточного фундамента, является вертикальная поверхность самой подземной конструкции. Для отдельно стоящих столбчатых фундаментов возможно три варианта их вскрытия:

  • двухстороннее – шурф выкапывается по двум смежным сторонам фундаментной железобетонной подушки;
  • угловое – яма располагается также с двух сторон, но не на полную длину граней подошвы фундамента, а лишь наполовину;
  • периметрическое – оголение конструкции производится с трех сторон полностью, а с четвертой – частично.

Двухсторонняя схема шурфования применяется в случае наличия в зоне выкапывания ям значительных осадочных деформаций, при асимметричной форме фундаментной подошвы, либо при рассмотрении возможности увеличения нагрузок на несущие конструкции после реконструкции объекта. Угловой шурф устраивают при одинаковых размерах сторон железобетонного основания в плане и отсутствия просадочных процессов. Для производственных строений учитывают, также, равномерность нагрузок от оборудования и недопустимость его демонтажа или перемещения на другое место в дальнейшем.

Выкапывание шурфа по периметру используют в критических ситуациях, когда требуется максимальный осмотр подземной части здания или доскональный анализ грунтовых условий. Но вскрытие фундамента, в этом случае, допускается производить не сразу по всему периметру, а только участками, составляющими длину не более полутора метров, иначе может произойти обрушение обследуемой постройки.

Нередки случаи, когда для небольшого по площади и этажности здания приходится выкапывать значительно больше шурфов, чем для огромного производственного цеха, имеющего схожие конструкции. Дело в том, что на процесс ответственного обследования в большей степени оказывают влияние конкретные условия, визуальные оценки, а также предварительные контрольные замеры и исследования, нежели человеческий фактор. Бывает, что при минимальной проверке выявляются значительные несоответствия подземной конструкции с технической документацией и даже предыдущими исследованиями. Тогда-то и требуются дополнительные изыскания.

Присутствие профессионалов и руководство инженеров при выкапывании шурфов необходимо для того, чтобы:

  • лишний грунт из-под фундамента не был случайно удален во избежание дополнительных просадок;
  • при подтоплении ямы могли быть быстро обследованы проблемные участки, так как при интенсивной откачке воды дополнительно вымывается порода, в том числе песчаная подушка;
  • специалист смог подкорректировать размеры шурфа для возможности выполнения более точных замеров;
  • были изъяты правильные пробы грунта и образцы материалов.

По окончании работ каждый шурф засыпается с послойным уплотнением. Далее, с внешней стороны восстанавливается отмостка по всем правилам, а изнутри – пол.

Правила устройства шурфов

Шурф представляет собой вырытую яму, оголяющую стенку ленточного, опору столбчатого или боковую часть плитного фундамента. Места расположения заглублений определяют, исходя из конкретных условий. Приоритетными являются проблемные участки, а в случае необходимости обследования длинномерных зон, выбор оставляют за площадками, которые менее всего могут стать помехой для прохожих или проживающих рядом людей.

Строители при разметке шурфов не должны отталкиваться только от удобства условий работы и доступности территории. Исследования практически всегда производятся в населенных районах, поэтому от присутствия пешеходов вблизи объекта избавиться не получится. Но и окружающим необходимо помнить о том, что обследование фундамента носит всего лишь временный характер, а проводимые мероприятия являются необходимыми, целесообразными и не критичными.

В обязательном порядке шурф должен закладываться в местах, где явно просматривается деформация стен. Также шурфование может производиться:

  • на наиболее загруженных участках здания;
  • в каждой самостоятельной части многосекционного дома;
  • в зонах расположения дополнительных опор.

Особого внимания требуют площадки, где состояние грунта или фундамента определяется как аварийное. В этом случае, кроме проблемного участка осматривают надежные зоны, где устраивают шурф, после чего результаты исследования сравнивают. Для фундамента реконструируемого объекта шурфование и обследование конструкций вместе с основанием производят в местах установки несущих колонн и стен. А в случае частичной надстройки – только в районе реорганизации.

Количество шурфов зависит от начальной цели ревизии фундамента. При реконструкции или капитальном ремонте здания, не предусматривающем увеличения нагрузок, достаточно будет выполнить 2-3 контрольных шурфа. При устранении поступления воды в подвальном помещении или на первом этаже выкапывают ямы в каждом из обводненных участков, а при углублении подвала делают по одной яме возле всех стен. На наиболее загруженных зонах допускается выполнение двухсторонних шурфов.

Каждый шурф выкапывают ниже глубины заложения фундамента на полметра. В зависимости от стесненности территории и размера заглубления, стенки ямы делают с откосами или укрепляют их вертикальными щитами с распорками. Минимальная площадь днища шурфа относительно его глубины составляет:

  • 1,25 м2 – до 1,5м;
  • 2 м2 – от 1,5 до 2,5м;
  • более 2,5 м2 – от 2,5м.

В строениях с подвалами шурфование производят с внутренней стороны, что значительно уменьшает трудовые затраты при выполнении земляных работ. Шурфы, в этом случае, имеют, как правило, глубину 0,8-1,2м и размеры по дну – 1,0*1,0м.

В результате обследования фундамента выясняют или уточняют:

  • глубину заложения подземной части;
  • габаритные размеры в плане;
  • тип и прочность конструкции;
  • наличие дефектов и разрушений;
  • класс бетона и марку камня (по образцам – в лаборатории);
  • состояние гидроизоляционного слоя;
  • нарушение положения относительно вертикальной оси;
  • факт присутствия каких-либо усилений.

Состояние искусственного и естественного основания определяют по отобранной в тех же шурфах пробе грунта. В некоторых ситуациях требуется дополнительное шурфование.

Особенности обследования оснований

Поскольку визуальное обследование фундаментов не позволяет получить полную картину состояния конструкции, практически всегда выполняется инструментальный анализ. Сложность его выполнения заключается в том, что основания сооружений и зданий располагаются ниже уровня земли. Чтобы добраться до них, осуществляется откопка шурфов, и только после этого делается максимально тщательный анализ. Как визуальный, так и с применением соответствующих инструментов и методов.

Шурфы для обследования фундаментов — это раскопы вглубь основания, в процессе которых выполняется выемка грунта с целью обеспечения доступа до проблемных (в том числе, предположительно) участков конструкции. Как правило, шурфы раскапываются до самой подошвы основания. В первую очередь, это делается в тех местах, где имеются визуально видимые дефекты фундамента.

Нередко бывает так, что наиболее серьёзные дефекты удаётся выявить только после раскопки нескольких шурфов. Это требует определённых затрат времени и средств, однако, только такой подход позволяет наиболее точно выявить требующие устранения дефекты и причины их появления. При этом получается увидеть повреждения фундамента даже там, где наличие дефектов не предполагалось вовсе.

Отдельно следует рассмотреть особенности обследования оснований зданий и сооружений разных типов. В зависимости от технологии изготовления фундамента и его конфигурации вносятся соответствующие правки в план проведения экспертизы, определяется набор наиболее подходящих методик, целей, инструментов и лабораторных анализов.

Особенности обследования ленточных фундаментов

Несмотря на то, что по технологии строительства ленточный фундамент является одним из самых простых, его обследование — наоборот, сложное и трудоёмкое. В первую очередь из-за того, что раскопка шурфов осуществляется не только снаружи здания, но и внутри. Соответственно, обследование ленточного фундамента связано с большим объёмом земляных работ, а также усложняется отсутствием прямого доступа к внутренним сторонам конструкции. При глубоком залегании подошвы основания инструментальное исследование может осложняться подходом грунтовых вод, без предварительной откачки которых провести полноценный анализ не получится.

Особенности обследования свайных фундаментов

Свайные фундаменты используются в основном для строительства зданий на проблемных участках. Чтобы обойти некоторые из этих проблем, в том числе, применяются сваи большой длины. Это даёт возможность добраться до более прочных слоёв грунта и обеспечить надлежащую несущую способность. Соответственно, при обследовании свайных фундаментов требуется добраться до основания свай, чтобы оценить их состояние или причину возникновения дефектов — локальной просадки, перекоса, крена и так далее.

Особенности обследования опорно-столбчатых фундаментов

Экспертиза опорно-столбчатых оснований проводится почти по тем же правилам, что и в случае с ленточными фундаментами. Выемка шурфов осуществляется, в первую очередь, в наиболее нагруженных местах, а также там, где предварительное визуальное обследование показало наличие дефектов. После обследования состояния грунта основания поверхность опор высушивается и берутся пробы бетона для лабораторного анализа. Также может выполняться ультразвуковое сканирование.

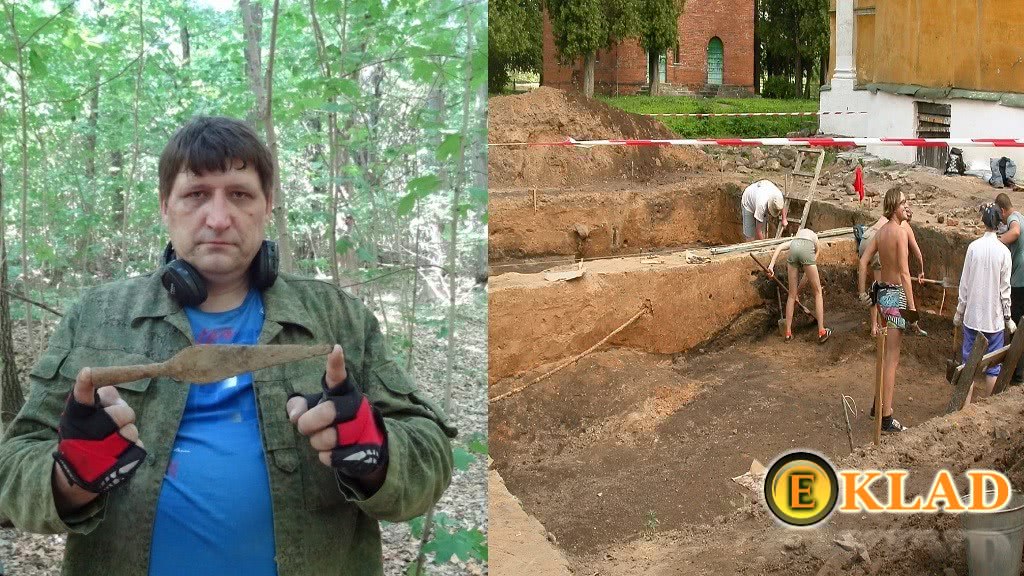

Шурф — это скорее археология, чем любительский поиск

Ведь если посмотреть со стороны, шурф – это реальная такая ямища, вся перекопанная. Да и археологию это уже больше напоминает. Я же считал и считаю любительский поиск с металлодетектором – именно хобби, и ни о какой археологии речи не веду, а значит и методов, которые использует археология, которые должны использоваться людьми знающими свое дело, в любительском поиске быть не должно.

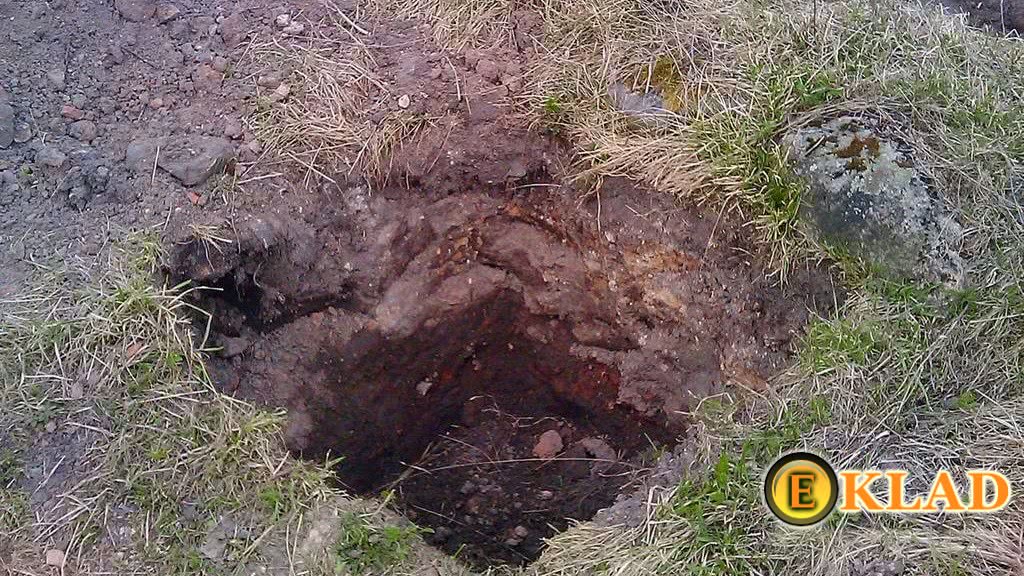

Шурф в большинстве случаев — это огромные ямы

Понимаю, что сейчас появится масса возражений и протестов. Но, я не просто всё это говорю, я выражаю свое мнение. Вот давайте себе честно ответим, нравится ли нам, поисковикам-любителям, когда мы приезжаем на место, а оно все в ямках, перекопано, и ступить негде? Естественно, не все такие свинтусы, но они есть. Думаю, не очень приятно.

А уж как это раздражает местное население, говорить не приходится. Приходилось мне попадать в не очень приятную ситуацию, когда некоторые нерадивые камрады до меня насвинячили, а после пришлось отдувать за всех. Это примерно так же, как и отношение к бездомным животным. Пока Вашего ребенка не покусал одичавший пес, Вы готовы выступать за гуманное отношение, а вот стоит куснуть, тут уже отношение меняется на 180 градусов.

Так вот, вспомнили, как Вас раздражают и бесят не закопанные ямки? А теперь представьте, если Вы попадаете на чей-то шурф. Ребята «покопались», сделали свое дело, и ушли, а что и кто будет дальше – это уже не их дело. Именно из-за такого отношения и разрастается негативное отношение к человеку с металлодетектором. Ну и, возможно это только мое понимание любительского копа, для меня коп является некой отдушиной от быта, проблем, суеты. Я просто отдыхаю во время процесса. Особенно отрадно, когда что-то попадается. Ну а нет – значит, нет. И я даже не представляю себя, копающим метровые ямы, выворачивающим горы земли.

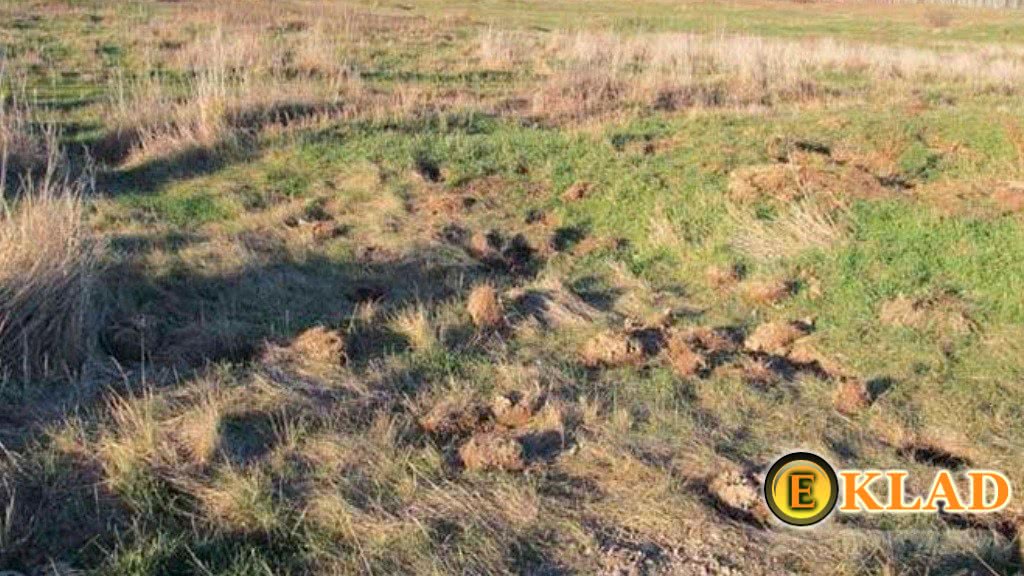

Не засыпанные ямки на копе

Читайте на «Е-КЛАД»: Коп — можно ли на нем заработать?

Понятно, что и тут есть азарт, кто-то пытается на этом заработать, но всегда есть грань между увлечением и хобби, и промыслом. Это примерно так же, как и на рыбалке. Поймал я пару щук – мне достаточно, а кто-то и пятую кладет в садок, и шестую. Можно ведь поймать рыбину, сфотографироваться, получить удовольствие и отпустить. Но срабатывает рефлекс накопительства и наживы, а это уже не хобби, на мой взгляд.

Кроме того, почти 99% находок поисковика-любителя находится на глубине 10-30 сантиметров, а это та глубина (в своем большинстве), на которой чего-то действительно интересного, с точки зрения культурного наследия, не так и много. А вот если человек начинает углубляться, тут реально есть риск повредить что-то «из тысячелетий». На мой взгляд, это уже участь профессиональных археологов.

Большая часть на ходок размещена не глубоко

И меня буквально коробит, когда обычного человека с металлодетектором называют археологом-любителем. Честно? Я не понимаю такого термина! Есть хобби, есть любительский поиск, а есть археология. Как мне кажется, из-за непонятной путаницы в терминологии, из-за свинского отношения многих кладоискателей к хобби (кто не закапывает ямки, копает там, где это запрещено, грабит и так далее) и произошло то, что произошло.

Я считаю, что есть любительский поиск, и есть археология

Но, всегда остается вера в лучшее. Именно поэтому, я и написал этот пост. Именно поэтому, я не шурфил и не буду этим заниматься, и надеюсь, когда-нибудь Земляной Дедушка подбросит мне горсть монеток на глубине чувствительности металлодетектора, которые ничего не стоят в современном выражении, но так ценны для души кладоискателя.

Читайте на «Е-КЛАД»: Поиск с фотоаппаратом

Отрицательные стороны шурфа

Если фундамент очень старый, был залит со значительным нарушением технологии, потребуется полный демонтаж конструкции с перезаливкой.

Часто проверки заказывают владельцы незавершенных построек, которые оставляли залитое основание на зиму отстояться. Теория о том, что фундамент после заливки должен отстояться, практически не доказана, не имеет документального обоснования, но зимовка может негативно повлиять на состояние сооружения.

Когда нужно оставить бетон на неопределенный период, заливают до наступления холодов, плотно укрывают рубероидом, полиэтиленом, по бокам присыпают землей. После наступления оттепели бетон открывают, оставляют дышать до осени.

Если данные меры не были соблюдены, большого смысла в проверке нет, риск разрушения брошенного основания высок.

Процесс проверки, оценки состояния опорной конструкции

При бурении шурфов, проведении обследования, ремонта, возникают сопутствующие неудобства в виде лишнего шума, потребности в ограждении участка. На месте копки скапливается грязь, оседает пыль, при выпадении осадков возникает подтопление траншеи.

Целостность слоя гидроизоляции будет нарушена, придется исправлять повреждение. Повышается уровень влажности, осматриваемый участок временно не подлежит эксплуатации. Нельзя находиться в комнате, под которой выкопана яма.

Несмотря на возникающие сложности, проверка важна, поможет предотвратить серьезные разрушения, установить точные данные о постройке. Немного потерпеть неудобства, оплатить работу специалиста лучше, чем дожидаться полного развала опоры.

Как выкапывают смотровую яму для работы с фундаментом, показано в нижеследующем видео:

Результат обследования несущих и ограждающих конструкций

Результат обследования фундамента

1. Количество выполненных шурфов для проведения обследования.

2 шурфа.

2. Конструкция и материалы цоколя и фундамента.

Фундаменты здания – столбчатый, из монолитного бетона с фундаментными балками.

Шурф №1

Фундамент столбчатый, размерами 1000х1000мм Высотой 500мм, выполнен из монолитного бетона. На фундамент опирается колонна каркаса сечением 400х400мм и фундаментные балки сечением 400х400мм. По фундаментным балкам установлены цокольные стеновые панели.

Шурф №2

Фундамент выполнен из монолитных балок и монолитной столбчатой части размерами 1000х1000мм. Столбчатая часть выполнена в месте установки колонн каркаса, на монолитные балки опираются железобетонные цокольные панели.

3. Описание материалов: класс бетона, вид кирпича, вид и форма камня, вид раствора, вид крупного заполнителя в бетоне и т.д

Бетон тяжелый, плотностью 2400кг/м3.

4. Глубина залегания:

От земли.

  • Шурф №1 — 1.772м.
  • Шурф №2 – 1.422м.

От пола подвала

  • Шурф №1 — 0.5м.
  • Шурф №2 — 0.5м.

5. Горизонтальная и вертикальная гидроизоляция.

Вертикальная гидроизоляция отсутствует.

6. Дефекты, выявленные при обследовании.

Дефекты в габаритах обследования (в подвале), в виде осадочных трещин, следов разрушений и т.п., отсутствуют.

7. Прочностные характеристики материалов.

По результатам ультразвукового контроля прочности установлено, что среднестатистическая прочность бетона столбчатого фундамента составляет:

  • Шурф №1 — 34,33МПа.
  • Шурф №2 — 34,9МПа.

8. Грунты основания, наличие грунтовых вод в основании.

Грунтами основания пола служат пески средней плотности, средней степени водонасыщения, со следующими характеристиками:

  • плотность 1,74г/см3,
  • коэффициент пористости 0,550,
  • коэффициент водонасыщения 0,80,
  • влажность природная 16,54%,
  • угол внутреннего трения 33,02градусов,
  • удельное сцепление 0,002МПа,
  • модуль деформации 11,36МПа.

Грунтовые воды до глубины 1м от поверхности пола не вскрыты.

9. Техническое состояние фундаментов и стен цоколя.

Техническое состояние фундамента можно оценивать как работоспособное.

Результат обследования конструкции пола

1. Конструкция пола.

Пол в помещении склада выполнен из монолитной бетонной плиты по грунту. Армирование отсутствует. Толщина плиты пола 220-300мм.

2. Описание материалов: класс бетона, вид кирпича, вид и форма камня, вид раствора, вид крупного заполнителя в бетоне и т.д.

Бетон тяжелый, плотностью 2400кг/м3.

3. Заполнение.

Отсутствует.

4. Гидроизоляция.

Отсутствует.

5. Покрытие полов.

Покрытие отсутствует.

6. Дефекты покрытия полов, выявленные при обследовании.

Не зафиксировано.

7. Техническое состояние.

Техническое состояние бетонной плиты пола оценивается как работоспособное.

Общие выводы

В результате проведенного детального визуально-инструментального обследования технического состояния фундаментов, здания …, расположенное по адресу: … можно сделать следующие выводы:

1. Существующее здание четырёхэтажное, построено в 1997г. Согласно ФЗ №384 от 01.07.2010 «Технический регламент о безопасности зданий и сооружений» здание относится к сооружениям нормального уровня ответственности.

2. Конструктивно, здание выполнено по каркасной схеме, с железобетонными колоннами и ригелями каркаса. Наружные стены здания выполнены из бетонных панелей и кирпичной кладки из керамического кирпича. Фундамент здания столбчатый под колоннами каркаса, с фундаментными балками под стеновыми цокольными панелями. Конструкция фундамента в шурфе №1:

  • Фундамент столбчатый, размерами 1000х1000мм, высотой 500мм, выполнен из монолитного бетона. На фундамент опирается колонна каркаса сечением 400х400мм и фундаментные балки сечением 400х400мм. Глубина залегания фундамента от пола подвала 500мм, от уровня земли 1772мм.
  • Конструкция фундамента в шурфе №2 выполнена из монолитных балок и монолитной столбчатой части, размерами 1000х1000мм. Столбчатая часть выполнена в месте установки колонн каркаса, на монолитные балки опираются железобетонные цокольные панели. Глубина залегания фундамента от пола подвала 500мм, от уровня земли 1422мм.

3. Грунтами основания фундамента являются пески средней крупности. Грунтовые воды на период обследования в шурфе – на глубине 50см от подошвы фундамента не обнаружены.

4. Техническое состояние фундаментов оценивается как работоспособное. Критических дефектов, в виде деформаций пола, осадочных трещин в стенах, а также в плитах перекрытия не обнаружено.

5. Прочность бетона монолитного фундамента в шурфе №1 соответствует классу бетона по прочности В25, в шурфе №2 – В25. Прочность фундаментной балки в шурфе №1 -В30, в шурфе №2 -В25.

Какие находки попадаются при шурфлении?

Почти любой фундамент – это слоеный пирог. И на каждом слое находки соответствующие.

  • Сверху идет советский период с разного рода мусором, в том числе который туда попал при разрушении дома. Но если очистить его от крупного мусора, то в нем непременно будут находки.
  • Глубже идет слой позднеимперский. Попадаются уже кованые предметы: инструменты, орудия труда, хозяйственный инвентарь. Так же уже попадается красная керамика, ну и осколки посуды. Ну и конечно же монетки Николаев и  Александров.
  • Более ранняя империя. От Петра I. Из сопутки идет тоже керамика, но уже серая, более старая. Окаменелые гнилушки и куски ржавого железа. И монетки здесь уже более интересные. И так же велик шанс найти какой-либо раритет.
  • Допетровский период. Разная чешуя. И этим все сказано.

Лопатой на шурфе махать следует аккуратнее. Часто в домовых ямах лежат целые бутылочки или царская посуда. Будет обидно, если вы неаккуратным движением фискаря их расколотите.

Не исключен случай нахождения закладушки с монетами. Ну или небольшого кладика. Чем богаче дом, тем естественно больше клад. Я так думаю, что шанс их нахождения в таких местах больше, чем в огородах или других местах. Даже если что-то было спрятано на чердаке, оно упадет!

Но приготовьтесь и много мусора покопать. Мне так вообще попалось кольцо от бочки. С такими то предметами монет не поищешь, они будут глушить все полезные сигналы.

Шурф фундамента — что это

В условиях плотной городской застройки сделать качественный ремонт основания очень сложно, особенно, когда неизвестна глубина залегания фундамента, его тип и размеры. В таких ситуациях порой невозможно вычислить точно и толщину основания. Поэтому, в процессе обследования и ремонта фундаментов применяется технология шурфования. Давайте вместе разберемся, шурф фундамента — что это?

Если говорить простым языком, шурф фундамента — что это, убрав все излишки из определения, получается глубокая круглая яма, выкопанная на максимально возможную глубину вдоль внешней или внутренней поверхности фундамента.

Обследование фундаментов с целью ремонта или реставрации предполагает множество выкопанных шурфов (до десятка и больше) вокруг которых концентрируется суть технологии шурфования.

Представив зрительно, шурф фундамента — что это, определим, как и где они выкапываются. Обычно шурфы располагаются с наружной стороны здания (сооружения) или изнутри. Их месторасположение определяется конструкциями самого объекта строительства, расстоянием до близлежащих зданий и сооружений, а также уровнем заложения подошвы фундамента.

В общем варианте, шурф фундамента — что это и когда без него обойтись нельзя, можно выделить две ситуации:

  • Когда проводится плановое обследование подземных конструкций;
  • В процессе проверки состояния фундамента и основания под ним при увеличении этажности здания; технической переоснастки производства; капитального ремонта, связанного с повышением нагрузок; появления значительных трещин на фасаде и перекосов проемов; развития недопустимых просадок; необходимости возведения близкорасположенных фундаментов.

Заметьте, что ни в одном из этих случаев без однозначного заключения специалистов о том, что объект строительства испытывает деформации, и происходит это из-за слабости основания или начавшегося разрушения фундамента, вопрос об использовании технологии шурфования не ставится. И только тогда, когда требуется провести обследование подземной части здания (сооружения), владельцу объекта рассказывается, шурф фундамента — что это и с какой целью он создается.

Количество шурфов и место их выполнения прописано в ГОСТе по обследованию фундаментов. В каждом конкретном случае специалистами определяются нужные места и необходимое количество шурфов, с учетом сокращения затрат заказчика.

В заключении, хотелось бы обратить внимание, что часто в требуемом техническом задании (ТЗ) на строительный и производственный заказ указывается условие — «изготовление и поставка фундамента». Некоторые клиенты с трудом представляют себе, шурф фундамента — что это, как взяться за устройство фундамента и с какой позиции лучше и выгодней отдать заказ на его строительство: с технической или с экономической

В этом вопросе нет готовых решений, так как фундамент — это строительная продукция, у которой нет величины запаса в готовом виде, поэтому величины, выраженной в днях поставки продукции к заказчику тоже не может быть.

Производство на заказ с обязательствами по поставкам и срокам доставки возможно для металлоконструкций, объемы которых определены самим заказчиком. Быстрое строительное производство фундамента возможно только при наличии всех компонентов, представления необходимых условий для его устройства, исполнения правил и строительных технологий, сглаживания негативных моментов. То есть при комплексном обслуживании клиента «под ключ». Таким образом, когда в качестве целях заказа указывается единовременное условие: «изготовление и поставка фундамента», выразить точную величину в днях без уточнения условий технического задания (ТЗ) на строительство, будет трудно.

По остальным вопросам строительного производства, изготовления ЛМК и ЛСТК или устройства фундамента «под ключ», можете звонить нашим консультантам по телефону 391 251-82-82, которые более подробно вам расскажут, шурф фундамента — что это. Ждем заказов!

Методы вскрытия основания

Если с монолитной плитой, ленточной заливкой одной из стенок сформированного шурфа станет внешняя сторона основания, при работе со столбчатыми, свайными конструкциями возможны три варианта копки.

При двусторонней ямке образуется свободное пространство вдоль двух смежных сторон железобетонной подушки. Угловой шурф предполагает размещение ямы на половине аналогичного пространства двух сторон. Периметрический вариант означает копку вдоль трех сторон, частичное оголение четвертой.

Когда просадочных участков нет, размеры железобетонных столбов по плану одинаковые, достаточно выкопать угловой шурф.

Угловая яма для осмотра

Проявление заметных просадочных процессов, асимметрия подошвы основания, повышение нагрузки на несущие участки основы в ходе реконструкции предполагает сооружение двухстороннего выкопанного участка.

Копка по периметру основания проводится не часто, только при выявлении критической ситуации, состояния опоры. Возможен детальный осмотр больших площадей основы, развернутый анализ грунта на участке.

Нельзя сразу вокруг всего здания выкапывать монолитное углубление. Требуется формирование ям, протяженностью до 1,5 м, чтобы не спровоцировать обрушение бетонной заливки.

Частая практика — ситуации, когда вокруг обычного здания для проверки требуется копка большего количества шурфов, чем для аналогичных исследований промышленной постройки. Состояние заливки отличается от документированного. Требуются масштабные работы.

Проверку осуществляет компания с действующей лицензией. Возможно только при условии наличия проектной документации, технического задания, письменного одобрения надзорных организаций.

Заглубление по двум сторонам сооружения

Присутствие специалиста от фирмы требуется, чтобы не было произведено удаление грунта из-под основания, что повлечет просадку. При подтоплении ямы нужно действовать быстро, чтобы не затягивать – откачка влаги сильно вымывает породу.

Не всегда люди, орудующие копательным инструментом, могут сделать яму подходящего по технологии размера. Потребуется консультация.

Только специалист точно знает, какие образцы, пробы нужно взять для исследований.

После завершения работ, шурф закапывают обратно постепенно, засыпая грунт послойно, тщательно трамбуя каждый слой. Остается правильно восстановить отмостку, пол.

Шурф: определение

Этим словом в геологии обозначали вертикальное или наклонное углубление в земле для поиска и разведки полезных ископаемых. Сечение таких устройств бывает круглое (их еще называют дудками), прямоугольное, квадратное. Основная особенность – небольшие параметры от 800 до 4000 мм, глубина — до 40 м. Эти геологические выработки применяются для спуска/подъема людей, груза в шахту/на поверхность. В рыхлых почвах эти устройства требуют фиксации балками для предотвращения осыпания.

Учитывая вышеизложенное, невозможно недооценить шурфы. Значение слова разобрали, следует рассмотреть специфику использования, виды, устройство.

Как шурфить?

Когда все подготовили и очистили, то можно непосредственно приступать к шурфу. Для начала делаем пробный разведочный шурф вдоль стены или по диагонали. Я выделяю 2 вида шурфления:

  1. Это послойное шурфление. Тоесть сначала выставить чуйку побольше и прозвонить, потом почти полностью убавляем чувствительность и снова проверяем всю площадь фундамента. Далее снимаем слой земли в штык — полштыка и повторяем вышеописанное заново. и так до тех пор, пока не дойдете до материка, тоесть до труднокопаемого грунта без следов деятельности человека. Ну и конечно прозваниваем отвал и при наличии магнита чистим его от черного металла.
  2. Постепенное шурфление. Копаем небольшую полосу, шириной примерно метр-полтора во всю длину фундамента до материка, прозванивая отвал и яму. Потом копаем следующую такую же полосу рядом, закапывая образовавшуюся яму и тоже прозванивая ее вместе с отвалом. Так продолжать до конца фундамента. Этот метод позволяет сэкономить силы, так как после окончания работы шурф будет почти закопан.

Самый минимум — это шурф 1 х 1 х 1 м. Он вам полностью даст понять весь смысл шурфа и подарит первые находки.

Именно первым способом я и воспользовался. Так как металломусора было просто огромное количество и прибор сходил с ума на домовой яме. Но свою первую монетку с шурфа нашел в яме. Ей оказалась деньга 1749 года. Мои догадки подтвердились, место действительно очень старое!

Заключение

Обследование фундамента — это многоцелевой комплекс мероприятий, основной целью которых является оценка текущего состояния основания здания или сооружения. Причиной для проведения экспертизы могут быть как дефекты, так и другие факторы — реконструкция, перепрофилирование, расширение, ремонт в связи с исчерпанием ресурса. Обследование выполняется в несколько этапов. Методы анализа выбираются в зависимости от типа фундамента, поставленных целей и задач, а также в рамках возможностей исполнительной компании.
