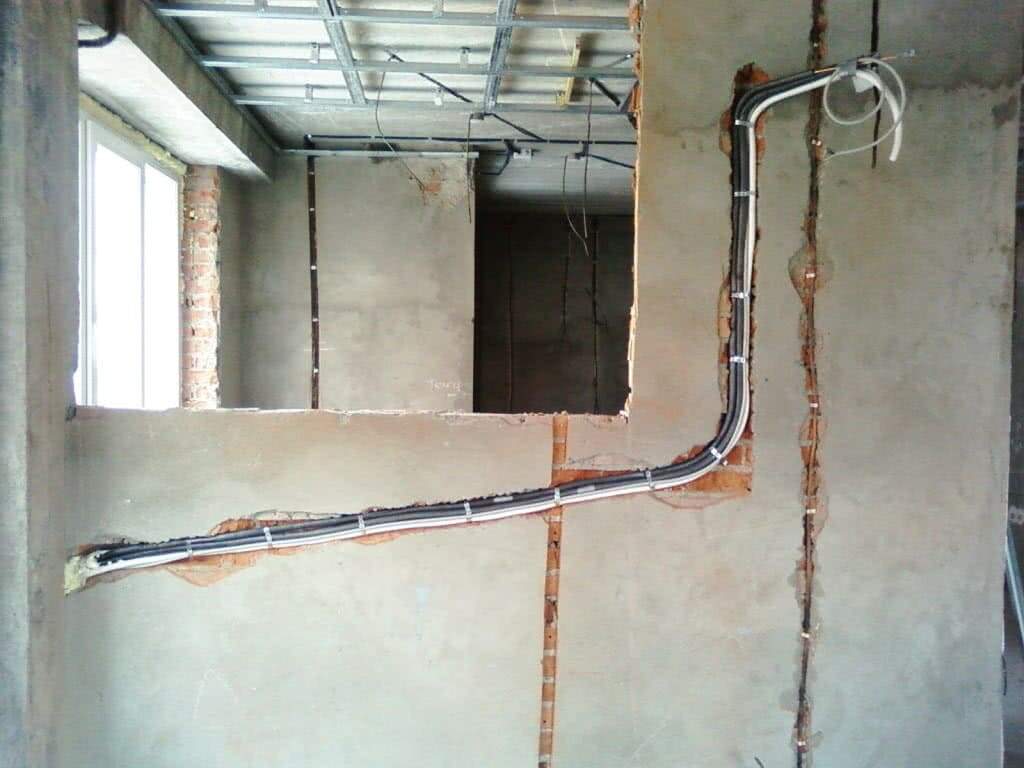

Можно ли штробить стены и потолок
Федеральные и региональные нормы запрещают бить штрабы в несущих конструкциях. Ослабление сечения приводит к потере прочности, в результате чего здание или его часть может обрушиться. Для прокладки кабеля по потолку необходимо искать другой способ. В штроблении ригелей нет смысла: их закрывают декоративными накладками, за которыми удобно размещать провода.
В СНиП 3.05.06-85 имеется оговорка, разрешающая выполнять борозды в несущих конструкциях в случае согласования с автором проекта. В реальности это практически невозможно сделать.
Устройство борозд в перегородках разрешено.
Техника безопасности
При работе с болгаркой соблюдают такие правила: Приступая к штроблению, надевают защитные очки, респиратор, перчатки. Рабочая одежда не должна мешать движениям. Обязательно проверяют работоспособность болгарки. Деформированный диск заменяют. Правильно применяют болгарку. Это делает работу безопасной. Рукоятку держат 2 руками. Питающий кабель отводят в сторону от вращающейся насадки. Попадание диска на провод приводит к короткому замыканию и остановке инструмента. Не находятся в зоне действия насадки. Инструмент держат так, чтобы искры летели в сторону. Возле рабочего места ставят воду. Ее используют для тушения пожара, который может возникнуть от искры. Не укладывают работающий инструмент на какую-либо поверхность. При необходимости переноса болгарку отключают
Любое неосторожное движение может привести к травмированию мастера. Диск разогревается при работе, поэтому не прикасаются к нему сразу после отключения прибора
Этапы штробления стены перфоратором
После выполнения разметки приступают к штроблению. Сначала вдоль уже размеченных линий просверливают ряд отверстий, расстояние между ними должно составлять 1.5-2 см. После сверления с перфоратора снимают сверло, вместо него ставят другую насадку – лопатку. Инструмент переключают в режим удара, просверленные отверстия соединяют друг с другом. На гипсовых стенах соединение выполняют при помощи сверла.
При штроблении перфоратором рекомендуют работать аккуратно, ровно и без рывков. Если неправильно наклонить лопатку, можно отбить часть стенки. У многих владельцев этого инструмента имеется специальная насадка для проделывания штробов, тогда заранее просверливать в стенах отверстия нет необходимости. Приступая к работе, надо иметь в виду, что сделать все точно и как положено могут только опытные профессионалы. После штробления приступают к выполнению гнезд для подрозетников. Для этого понадобится специальная коронка.
Эти детали изготавливают с разной напайкой, в зависимости от того с какой стеной придется работать:
- для бетонной— алмазная;
- для кирпичной – победитовая.
Сначала надо применять сверло, которым на месте намеченных подрозетников делают центровочные отверстия. На перфоратор устанавливают коронку для проделывания более глубокого диаметра. Если углубление дается с трудом, сверлом по всей окружности будущего гнезда делают маленькие отверстия. Потом опять вставляют коронку и продолжают работать.
При проделывании отверстий коронкой с алмазной напайкой не рекомендуют использовать инструмент в режиме удара. Как только гнездо будет готово, вместо коронки ставят лопатку или сверло, чтобы в гнезде убрать остатки материала.
Далее приступают к заделке проштробленных канавок. Некоторые предпочитают прятать проводку в защитную гофрированную трубку. Заделывать канавки желательно раствором, которым штукатурили стены. В таком случае места заделки штроб не будут отличаться. Прежде чем начинать штукатурить, канавки тщательно обрабатывают пылесосом, потом проходят по ним кистью и загрунтовывают. Если из них ничего не выпирает, заделывают штукатуркой.
Выбор инструментов
инструменты для штробления
Для того чтобы совершить штробление кирпича, понадобятся специальные инструменты. Могут пригодиться следующие:
- уровень (лучше лазерный);
- карандаш;
- рулетка;
- перфоратор (имеющий коронки на 8 и 6,5 см);
- молоток;
- зубило;
- пила-болгарка, имеющая алмазный диск (можно заменить штроборезом).
При работе с каждым из них необходимо соблюдать технику безопасности. Все представленные здесь инструменты имеют свое предназначение в выполняемой миссии:
- Чтобы сделать ровный край у углублений, следует воспользоваться болгаркой с алмазным диском. Результат порадует своим эстетическим видом. Однако есть и определенный минус — очень много пыли, которая в считанные секунды заполнит помещение. Будучи мелких размеров, она способна проникнуть даже за заклеенный пленкой дверной проем.
- Зубило и молоток могут сделать канаву в штукатурке, но можно ли штробить кирпичные стены такими инструментами? На практике для простой горизонтальной линии их будет достаточно. В работе по вертикали прямую провести с ними будет невозможно.
- Можно выбрать своеобразный механизированный молоток. Речь идет о соединении перфоратора с долотом. Отрицательным моментом здесь будет только сильный шум и сопровождаемая им вибрация. При работе может пострадать новая штукатурка, а сам результат окажется грубым и неаккуратным.
- Лучше всего использовать прибор под названием штроборез. Этот прибор по внешнему виду похож на болгарку, которая оборудована двумя дисками (это ускорит процесс работы) и платформой, помогающей перемещаться по вертикали. Отличным решением здесь является возможность сразу же подключать промышленный пылесос, который защитит от пыли не только помещение, но и сам инструмент. Единственный недостаток — высокая цена (но это решается арендой).
Видео по теме «инструменты для штробления»
https://youtube.com/watch?v=IDRsrYaAYWg
Способы штробления
Чтобы сделать штробы под проводку без пыли, каждый выбирает для себя максимально удобный способ при наличии конкретного вида инструментов.
Работы перфоратором
Лучше всего подходит приспособление с патроном SDS+. Более тяжелое оборудование может повредить стену, пробить её насквозь. Оптимальный вариант – трехрежимный инструмент с функцией долбления. Что касается перфораторов из класса «домашние», то уже через 2-3 часа работы их редуктор или узел патрона часто выходят из строя.
Штробление перфоратором дает больше мелкого и крупного мусора, чем пыли. Поэтому при проведении работ можно использовать строительный или бытовой пылесос. Хорошо, если у мастера будет помощник, который удерживает сопло устройства непосредственно возле перфоратора. Для штробления лучше использовать канавочную лопатку.
Работа болгаркой
Угловая шлифмашина (она же болгарка) чаще используется для резки металла или тротуарной плитки/иных материалов из камня. В чистом виде инструмент для формирования борозд не используют. При помощи болгарки сначала делают надрезы по бетону или кирпичу. А потом перфоратором выбивают нужные линии. Такой метод позволяет придерживаться единой глубины борозды.
Чтобы при работе болгаркой избежать большого количества пыли, профессионалы прибегают к двум способам штробления:
- Формирование мокрого реза. Вся обрабатываемая поверхность должна постоянно смачиваться. Запрещено брызгать на работающий диск. Увлажнение стены выполняют до включения инструмента. Такое штробление стены под проводку болгаркой без пыли сопряжено с постоянной переувлажненностью помещения, высок риск подтопить соседей снизу.
- Использование пылесоса. На рынке представлены специальные приспособления, при помощи которых можно подключать всасывающее оборудование к шлифмашине и делать борозды без пыли. Стоимость таких устройств варьируется в пределах 1500-10000 руб.
Болгарку можно использовать по всем видам материалов стен.
Работа штроборезом
Этот вариант инструмента особенно хорош, если предстоят объемные ремонтные действия. Принцип устройства штробореза – два диска, расположенных с небольшим зазором. Между ними установлена специальная фреза. В момент формирования бороздок диски режут края тоннелей. Фреза выбирает их сердцевину. Благодаря этому удается достичь идеальной ровности и глубины канавок. Преимущество такого инструмента в том, что к нему можно подключить пылесос для сбора пыли. Недостаток — ориентация устройства на один тип строительного материала. Чаще — на газобетон. Сформировать борозды по кирпичу или бетону можно. Но для этого нужны специальные виды штроборезов. Стоят они дороже. Но производительность у них ниже.
Зубило/стамеска и дрель
Это самый старый способ сделать канавки под электропроводку. По линиям нанесенной разметки с шагом примерно 2-2,5 см при помощи дрели делают отверстия нужной глубины. Затем зубилом/стамеской и молотком как по пунктиру вручную выбивают борозды. При таком методе работы мастер тратит много времени.
Техника безопасности
Работа с твердыми материалами независимо от выбранного режима сопровождается появлением мелких осколков и пыли. Особенно в режиме удара.
Перед тем как проштробить стену перфоратором под проводку обязательно подготавливают средства индивидуальной защиты: очки и респиратор. Инструмент будет немного пылить, что вредно для здоровья. Если штробы придется делать на потолке, для работы на высоте понадобится опора. Желательно использовать строительные леса, они в отличие от стремянки более безопасны. Опытные строители пользуются строительными ходулями. Эти надежные и удобные приспособления собираются за короткое время.
Перед тем как сделать штробу перфоратором, обязательно отключают электричество, чтобы случайно не наткнуться на кабель, проложенный глубоко в стене
При работе с инструментом нужно соблюдать меры предосторожности. Если предстоит использовать режим удара, обязательно наличие защитных перчаток, потому что, когда острие лопатки ударяется об кирпич или камень, появляется много осколков
При применении зажимного патрона необходимо контролировать качество зажима инструмента.
Как правильно проштробить стену под проводку и розетки: ход и последовательность работ
Этапы работ будут следующими:
- Составление плана на бумаге и нанесение контуров с разметкой на стене.
- Уборка и подготовка рабочей зоны.
- Проведение рабочей операции.
- Завершающий этап, уборка.
Кирпичную стену
Произвести прорезы на стене из кирпича согласно намеченным линиям можно легко и быстро при помощи перфоратора либо болгарки.
Варианты, как штробить бетонную стену перфоратором без большой пыли
Для избегания образования больших объёмов пыли, следует перед началом работ застелить помещение пленкой и увлажнить воздух. Также рекомендуется производить дробление поверхности стены согласно четко обозначенных контуров.
Требования и нормы для штробления стен
Перед выполнением работ разберитесь с нормами, которые предъявляются к электропроводке в целом и штроблению стен в частности. Первым шагом должно быть составление чертежа с соблюдением требований СНиП 3.05.06-85.
Требования и нормы для штробления стен
В нем указываются все установленные точки (розетки, выключатели, коробки) и пути прохождения проводов.
Наличие схемы обязательно, ведь с ее помощью проще делать ремонт в будущем и находить место для сверления саморезов или вбивания гвоздей.
Штробить стены под проводку необходимо с учетом следующих моментов:
- Глубина стробы до 20-30 мм, ширина — до 30 мм.
- Наибольшее расстояние углубления между распредкоробкой и электрической точкой — до трех метров.
- Пути изготовления штроб — вертикально и горизонтально. Во втором случае параллельное расположение проверяется с помощью уровня. «Срезать» путь к розетке путем прокладки провода «напрямую» запрещено. Это касается и волнообразной укладки. Исключение — мансардный этаж со скошенной крышей, где проводка укладывается параллельно потолку.
- Расстояние между вертикальной штробой и окном / дверью — не меньше 100 мм.
- Между плитами перекрытия до штробы, сделанной по горизонтали, должно быть от 150 мм и более.
- Отступ от газовых или тепловых трасс до места прохождения провода — от 400 мм и выше.
Учтите, что штробление в углах, плитах перекрытия и несущих конструкциях запрещено, ведь это ведет к снижению прочности здания и может привести к его повреждению.
При планировании схемы старайтесь, чтобы количество изгибов проводов на пути к электрическим точкам было минимальным. Оптимальный вариант, чтобы от коробки до розетки / выключателя был только один прямой угол.
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как действует электрический ток на организм человека
Правильное составление чертежа и последующее штробление с выполнением указанных выше правил, позволяет избежать многих трудностей в процессе эксплуатации.
Можно ли штробить стены и потолок
Федеральные и региональные нормы запрещают бить штрабы в несущих конструкциях. Ослабление сечения приводит к потере прочности, в результате чего здание или его часть может обрушиться. Для прокладки кабеля по потолку необходимо искать другой способ. В штроблении ригелей нет смысла: их закрывают декоративными накладками, за которыми удобно размещать провода.
В СНиП 3.05.06-85 имеется оговорка, разрешающая выполнять борозды в несущих конструкциях в случае согласования с автором проекта. В реальности это практически невозможно сделать.
Устройство борозд в перегородках разрешено.
Полезные советы профессионалов
- До начала работ обязательно следует убедиться в том, что в стене нет скрытой проводки. Для этого используют специальное оборудование. Новый план следует изобразить на чертеже и оставить его на тот случай, если понадобится просверлить стену или осуществить над ней какие-либо действия.
- Выбор способа проведения работ будет зависеть от финансовых возможностей и наличия инструментов. Наиболее дешевым, но трудоемким подходом окажется применение зубила и молотка. Будущую штробу необходимо разделить на сегменты, пройдясь по намеченным линиям зубилом. Инструмент устанавливается вдоль края. Затем его следует установить поперек, чтобы выбить нужную глубину.
- Работы пойдут быстрее, если использовать дрель с ударной функцией или перфоратор. С последним можно использовать насадки в виде лопатки или бура. Здесь принцип будет несколько другим. Он заключается в проделывании множества отверстий на глубину до 20 мм. Затем промежутки между отверстиями удаляются лопаткой перфоратора. Ее следует ставить вдоль линии. В противном случае можно столкнуться с выбиванием лишнего материала, что после потребует большего количества смеси для заделки.
- Если не боитесь пыли, но не хотите тратится на штроборез, в том числе, его аренду, можно воспользоваться углошлифовальной машиной. Она позволяет добиться ровных краев штробы. Такой способ больше всего подходит для того этапа ремонта, когда осуществляются черновые работы, и пыль для помещений не так страшна. Если же манипуляции проводятся на том этапе, когда в других помещениях уже есть чистовой ремонт, вы должны быть готовы к тому, что с образовавшейся пылью сложно будет справиться даже с помощью пылесоса.
Очень важно исключить пересечение штроб. Прежде чем осуществлять разметку будущих пазов, следует проверить стены на наличие металлического каркаса с помощью детектора
Отличный способ избежать работы с несущими стенами заключается в прокладке проводки в помещении, оформленном в стиле лофт. Внешнее расположение проводов смотрится довольно современно, исключает пыльные работы по долблению у стен, а также позволяет сразу же понять, где располагаются коммуникации и в каких местах можно сверлить стены. Если вы не знаете, к кому обратиться за получением разрешения на штробление, следует узнать, где находится проектная организация. Именно она определяет возможность проведения таких работ.
Если вы — настоящий счастливчик, и у вас есть в наличии штроборез, работать с ним нужно еще уметь. Так как оборудование имеет довольно внушительную массу, удобнее всего проделывать вертикальные пазы, двигаясь сверху-вниз. Это позволит прилагать меньшее количество сил, ведь оборудование будет двигаться вниз под действием собственного веса.
https://youtube.com/watch?v=j0W11EVvbeM
Необходимый инструмент
При выборе инструмента для штробления стен необходимо ориентироваться на объемы работ и имеющиеся навыки. Ниже рассмотрим основные виды применяемой техники.
Зубило и молоток
Наиболее простой инструмент, который должен быть в арсенале мужчины — долото (зубило) и молоток. Такой вариант подойдет при штроблении в мягком материале, к примеру, штукатурке или пеноблоке.
Для создания штробы ставьте край зубила к разметке, а после этого ударьте молотком для более глубокого проникновения. При использовании ножовки можно получить более ровные линии.
Преимущества:
- Отсутствие затрат на покупку дорогостоящего оборудования.
- Быстрый перенес розетки или добавление нескольких приборов.
- Наличие инструмента под рукой.
Недостатки:
- Неудобство выполнения работ.
- Продолжительность процесса.
- Кривые штробы на выходе. Получение ровных линий почти невозможно.
- Сложности при штроблении в кирпичных или бетонных стенах.
Дрель
У многих мужчин в хозяйстве имеется обычная дрель. Ее можно использовать для штробления в разных поверхностях, в том числе в бетоне.
Общий алгоритм действий следующий:
- Сделайте разметку на поверхности.
- Выберите подходящее для дрели сверло (материал — победит), диаметр — 8-10 мм.
- Высверлите отверстия по линии проводки на расстоянии 5-10 мм между собой. Держите дрель таким образом, чтобы сверло входило в стену строго перпендикулярно. В ином случае высок риск его повреждения.
При штроблении бетонной стены установите минимальную скорость вращения, чтобы избежать перегрева сверла. Периодически давайте отдыхать инструменту и охлаждайте сверло в холодной воде.
- С помощью молотка и зубила выбейте промежутки.
Рассмотренная технология позволяет сделать штробы на малом и среднем расстоянии. Для создания электропроводки во всей комнате или доме такой вариант не подходит.
Плюсы:
- Большая скорость работы в сравнении с зубилом и молотком.
- Отсутствие большой пыли.
- Доступность инструмента.
Минусы:
- Метод не подходит при необходимости прокладки проводки во всей квартире / доме.
- Штроба получается кривой с острыми углами.
- Промежутки приходится пробивать с помощью зубила и молотка.
Перфоратор
При наличии перфоратора можно ускорить процесс и избежать применение ручного инструмента.
Алгоритм изготовления штробы проходит в два этапа — высверливание отверстий на расстоянии 10-15 мм по линии прокладки проводов с последующей заменой насадки (устанавливается специальная лопатка) и удалением перегородок.
Преимущества:
- Высокая скорость работы.
- Сравнительная доступность инструмента.
Недостатки:
- Сделать ровную бороздку почти невозможно.
- Необходимо использовать разные насадки.
Болгарка
Еще один вариант — применение угловой шлифмашинки, с помощью которой можно сделать штробу в разных типах стен (в том числе в бетонных).
Для большей эффективности в инструмент необходимо вставить турбо-алмазный или алмазный диск.
Работа выполняется в три этапа. Сначала выполняется разметка. На следующим этапе с помощью болгарки делается две параллельные линии. На завершающем этапе применяется перфоратор для выбивания центральной линии.
Плюсы:
- Высокая скорость работ.
- Ровность и аккуратность готовых штроб.
Минусы:
- Работа сопровождается огромными объемами пыли, поэтому защита глаз и дыхательных путей обязательна.
- Необходимо дополнительно работать перфоратором.
- Рекомендуется вынести всю технику и мебель из комнаты.
Чтобы хотя бы частично уменьшить объем пыли, можно использовать специальный пылесос (строительный, промышленный). В этом случае работу должны выполнять два человека: один делает штробу, а второй — держит шланг возле места воздействия на стену.
Еще один вариант — намочить поверхность водой, но в таком случае высок риск затопления соседей.
Штроборез
Это оптимизированный вариант угловой шлифмашинки, оборудованный двумя параллельно расположенными дисками и платформой (упирается в стену).
Для защиты помещения от распространения пыли к кожуху можно подключить пылесос (строительный, промышленный).
Преимущества:
- Высокая скорость работы.
- Ровные штробы на выходе в стенах из любого материала.
- Отсутствие пыли.
- Сравнительно небольшой шум.
- Точная ровность краев.
Минусы:
- Стоимость оборудования. Для одноразовой работы штроборез лучше взять напрокат.
Дополнительно потребуется и другой инструмент, помогающий штробить стен под проводку — уровень (лучше лазерный), карандаш и рулетка.
Конкретные особенности штробления
Далее мы рассмотрим детально штробление стен из разных материалов.
Чем делать штробы в древесине
Для деревянных стен подходят все вышеперечисленные инструменты за исключением перфоратора. Вместо зубила лучше применить стамеску, но принцип работы остается прежним. Создайте два параллельных пропила на одинаковом расстоянии и удалите древесину между ними с помощью стамески. Также могут использоваться более специфические инструменты:
- Циркулярная пила позволяет делает ровные штробы, но требуется высокий навык владения прибором. Принцип основан на повторных проходах циркуляркой и постепенном расширении пропила до нужной ширины.
- Фрезер ручного типа позволяет создать аккуратную канавку. Чтобы это сделать, к стене крепят направляющую планку и вдоль нее ведут инструмент, делая ровное углубление. Затем оно расширяется до нужной ширины. Для такой работы нередко применяют специальную фрезу, но можно справиться обычной насадкой, формирующей паз.
Таким образом, инструментов для штробления древесины больше, как и возможностей сделать это. В идеале нужно выбрать один из перечисленных инструментов, поскольку они предназначены для работ по дереву.
Чем проделать канавки под проводку в газобетоне
В идеале следует использовать ручной штроборез для газобетона, поскольку блоки легко поддаются такой обработке. Инструмент представляет собой металлическую трубку с рукоятью и выступом на другой стороне. Он просто в применении, оставляет после себя минимальное количество пыли. Альтернатива – использование циркулярной пилы или болгарки УШМ, но нужна будет хорошая защита для дыхательных путей.
Есть определенные нюансы. Стены из газобетонных или пенобетонных блоков нередко содержат арматуру, поэтому процесс их штробления требует особого подхода. Перед проделыванием углублений убедитесь, что ваши действия не приведут к снижению прочности и целостности конструкции.
Штробление стен из кирпича
Если нужна прокладка проводки в доме без отделки на стенах, то обычно штробированием не занимаются. Вместо этого на кирпичной стене устанавливается плоский кабель, имеющий жилы необходимого сечения, после чего он прячется под слоем штукатурки толщиной от 30 мм. Этого достаточно для того, чтобы спрятать кабель 3×2,5 или 3×4. Провод большего сечения используется намного реже.
Штробление стен, если оно все-таки требуется, производят любым из перечисленных инструментов. Процесс идентичен созданию углублений в бетонных стенах. Однако кирпич мягче и лучше поддается обработке.
Штробление гипсокартона
Листы гипсокартона очень тонкие, поэтому делать в них штробы невозможно. Обычно кабель прячется под хрупкой конструкцией листа, а единственным вариантом может стать высверливание отверстий, необходимых для установки розетки или посадочного места под выключатель. Делается это при помощи перфоратора.
Штроба в кафельном полу
Кафельная плитка зачастую используется в качестве отделки в ванной комнате или на кухне. Нередко возникает необходимость проделывания штробы в стене. И проблем в этом плане быть не должно: единственный нюанс – требуется установка специальных алмазных кругов на болгарку или штроборез. Чтобы исключить образование трещин в кафельной плитке, избегайте применения перфоратора.
Нюансы с несущими стенами
Перед выполнением ремонта, связанного с прокладкой новой или заменой старой электрической проводки, нужно составить проект. Потребуются утвердительные документы, в которых указывается расположение несущих стен и возможность проделывания в них углублений. В полученном плане четко указано, где, куда и как прокладывать кабель, какой ширины и глубины должны быть штробы и т. д.
Если у вас есть сомнения насчет целесообразности и допустимости проделывания штроб в несущей стене, то попробуйте получить соответствующее разрешение в БТИ. Организация, занимавшаяся проектированием дома, предоставит все документы и уточнит запас прочности здания. Разрешение будет выдано в большинстве случаев.
Штробление стен под кондиционер
Особо габаритные штробы требуются для установки стандартных кондиционеров, состоящих из внутренних и наружных блоков. По ширине штроба должна быть не менее 60, глубине – 50 мм. Это позволит спрятать все медные трубки с утеплительными материалами, провода и гофру, используемую в качестве отвода конденсата.
Что такое штробление
Штробление кирпичной стены — это работы, которые предусматривают проделывание в теле материала углублений некоторой протяженностью. В результате получаются полые каналы, куда после укладываются провода
Мало ознакомиться лишь с технической частью проведения работ, важно знать еще и то, что пересечений проводов быть не должно
Наиболее распространенными инструментами для таких манипуляций являются:
- перфоратор;
- углошлифовальная машина;
- штроборез.
Многие перед проведением таких работ задаются вопросом о том, разрешается ли штробить несущую стену. Ответ здесь является отрицательным. Выполнять такие манипуляции можно только в ненесущих стенах. Вам может показаться, что такой запрет необоснован, ведь стены из железобетона не должны подвергаться таким вмешательствам по той причине, что арматура располагается близко к помещению, а ее нарушение может снизить несущую способность стены. Хоть в кирпичной стене и нет металла, но штробы устраивать в данном случае не рекомендуется — это тоже снижает несущую способность.
Выводы
Штробление панельных домах стен, которые являются несущими, лучше избегать, в крайнем случае, минимизировать и использовать альтернативные способы скрытой проводки.
При невозможности избежать штробления несущих стен в панельном доме, использовать способы штробления, которые минимально оказывают динамическое воздействие на плиты (резка и косое выдалбливание).
И последнее, в нормативных документах, касающихся всей страны вы не найдете четкого запрета на штробление панельных домах
А если принять во внимание, что можно получить разрешение на снос несущих стен панельных домов, то говорить о полном запрете штробления стен панельного дома, не приходится
