Монтаж угловых и неугловых стоек
Рисунок 7 – Схема вырубки бруса.
Устанавливают угловые стойки каркаса дома своими руками.
- Если брус нижней обвязки соединяли на углах анкером или гвоздями, то угловую стойку крепят стальными уголками. Для этого берут усиленные уголки.
- Если для соединения брусьев на углах был выбран способ с нагелем, то останутся вертикальные выпуски деревянных нагелей в 8-10 см. Теперь на эти нагеля надевают угловые стойки.
Для этого сверлят в нижнем торце стойки отверстие диаметром примерно 20 мм (зависит от диаметра нагеля). Каждую угловую стойку надевают на нагель и закрепляют временными укосинами, которые нужны и при креплении стальными уголками угловой стойки.
Монтаж неугловых стоек
Есть два варианта крепления стоек:
- Крепить стойки методом вырубки (врубка на пол бруса или полная врубка).
- Крепить стальными оцинкованными уголками (примерно 2 мм толщина).
Крепление уголками лучше всего производить оцинкованными саморезами, но можно брать и черные неоцинкованные.
Для крепления стоек методом вырубки на брус нижней обвязки наносят разметку и делают пазы по размеру стойки (глубина 30-50% от высоты бруса). К примеру, если высота бруса 100 мм, делают вырубку глубиной в 30-50 мм (см. Рис. 7).
Рисунок 8 -Временное закрепление каркаса длинными укосами.
Независимо от способа крепления неугловых стоек их нужно раскрепить временными укосинами. Устанавливать можно длинную укосину на несколько стоек одновременно или же 2 короткие укосины на каждую стойку.
Временное закрепление каркаса длинными укосами. (Рис. 8.)
Если заранее не была сделана раскладка каркаса для всех стен, то есть планировалось работать без чертежей, надо учитывать на данном этапе, что шаг стоек в местах дверных и оконных проемов может быть другим. Поэтому все-таки следует набросать все основные элементы и стены, естественно, с размерами.
Высота вертикальной стойки при креплении уголками равна высоте этажа. А при креплении методом врубки она должна быть выше на 2 глубины вырубки.
Брусья верхней обвязки на углах тоже стыкуются при помощи вырубки.
Брус верхней обвязки крепится к вертикальным стойкам таким же образом, который был выбран для крепления стоек к нижней обвязке (стальные уголки или вырубка).
Какие шканты выбрать
Для соединения венцов лучше всего использовать деревянный крепеж. Металлические нагели намного прочнее деревянных шкантов, но их используют в особо нагруженных соединениях. Обычно мастера не особо жалуют металл по двум причинам:
- На стальной поверхности зимой всегда образуется конденсат, древесина разбухает и подгнивает, прочность соединения падает до нуля;
- Через полгода эксплуатации металл ржавеет, и подклинивает соединение венцов. Вместо нормальной усадки ряды просто повисают на металлических стержнях.
Если выбирать шканты, то лучше всего подойдут квадратные стержни из высушенной березовой древесины. Благодаря острым углам крепеж намертво врезается в мягкую древесину бруса, соединение получается прочным и надежным.
Кроме того, для сборки углов или стен из бруса нельзя использовать клеевые материалы, краски и мастики. Единственным исключением является монтажная пена, задуваемая для герметизации опорной поверхности ленты. Любые жесткие соединения не помогут ликвидировать щели и зазоры.
Вязка углов сруба
Вязка внахлест – универсальное соединение пиломатериала, используется при укладке стен из бревен и бруса. Заготовки под прямым углом укладывают в вырубленные пазы, размер данного паза зависит от типоразмеров используемого материала. Такой замок используют при возведении срубов и перекрытий, строительстве мостов, сооружении навесов. Основные способы крестообразного скрепления:
- Соединение вполдерева;
- Соединение в четверть и треть дерева;
- Зарубка в один ряд.
Наибольшее распространение крестообразное соединение вполдерева получило при рубке углов в чашу, применяется при постройке сооружений хозяйственного назначения, жилых домов и бань. Конструкция усиливается строительными скобами, нагелями и шпонками.
Разновидностью крестообразной вязки является способ крепления бруса между собой без остатка, в этом случае две стороны крестообразного соединения не имеют продолжения. Такое соединение используют при укладке углов и называют «без остатка в лапу». Рубка замка без остатка не требуется применения специального инструмента, возведение сруба по такому методу пользуется популярностью у индивидуальных застройщиков.
Более сложный способ углового монтажа – укладка в «ласточкин хвост», замок ласточкин хвост является надежным, но сложным креплением. Разметка и сложная рубка такого соединения требует профессиональных навыков, технология широко используется в строительстве малоэтажного жилья эконом-класса.
Требование к обвязке фундамента
Выполняя строительные работы своими руками, необходимо обращать внимание на следующие факторы:
- Качество используемых пиломатериалов. При монтаже несущих конструкций необходимо выбирать хвойные породы древесины, 1-го или 2-го сортов. Фактическая влажность древесины должна составлять 12%.
- Соответствие заданным размерам.
- Качественное крепление всех компонентов. Особенно в местах соединения обвязки с фундаментом.
- Качественная гидроизоляция места соединения обвязки с металлическими или бетонными частями фундамента.
- Обработка древесины противопожарными и противогрибковыми средствами. При этом каждый брусок должен быть обработан до начала монтажа.
Выбор материала
Выше было сказано, что нижняя обвязка каркасного дома на столбчатом фундаменте может быть выполнена из деревянных или металлических брусьев. Использование дерева более целесообразно. Однако, отдавая предпочтение данному материалу, строители вновь окажутся перед проблемой выбора.
Сегодня в строительстве используются два типа деревянных балок:
- Клееный брус.
- Цельный брус.
Первый вариант отличается повышенной прочностью и надежностью. Такую древесину можно использовать при большой нагрузке или для создания пролетов. Правда, стоимость балок из этого материала выше, чем на аналогичные балки из цельного бруса.
Чаще всего в индивидуальном строительстве используют цельный брус. Выбор этого материала позволяет существенно сэкономить средства.
Крепление обвязочной конструкции к фундаменту
В большинстве случаев обвязку к фундаменту крепят при помощи анкеров. Для проведения крепежных работ используют болты анкерного типа диаметром от 12 до 16 мм.
Длину подбирают так, чтобы создавалось надежное крепление бруса. Анкер должен входить в брус как минимум на 10 см. В идеале крепление должно быть сквозным.

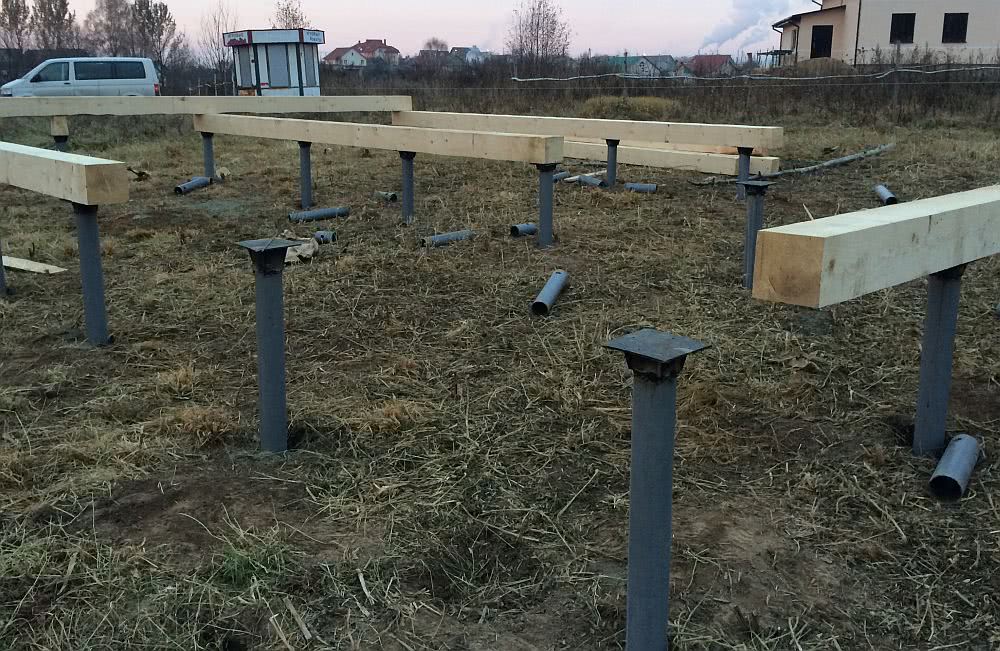

К сваям бруски крепят при помощи болтов диаметром 12 мм и более. Также в качестве крепежного элемента можно использовать шпильки аналогичного сечения. Все крепежные компоненты необходимо обработать антикоррозийным средством.
Соединения обвязочного бруса
Выполняя монтаж своими руками, следует уделить внимание креплению обвязки в углах, а также в местах соединения стен (наружных и внутренних). Если строение имеет большую длину, чем используемые пиломатериалы, придется производить обвязку бруса «по длине»
Возможны следующие варианты соединения:
- В половину дерева или в лапу. Этот способ подходит для увеличения длины.
- Хвост ласточки. Способ отличается высокой сложностью исполнения, но более герметичен. Его обычно применяют для соединения внутренних и внешних стен.
- Коренной шип. Обычно применяется по углам.
- Встык. Наиболее простой из всех перечисленных способов. Отличается низкой надежностью.
В зависимости от сечения бруса обвязки, используют то или иное соединение. Соединение должно располагаться на уровне 2-3 высоты используемой балки. Для увеличения показателей надежности соединения применяют нагели.

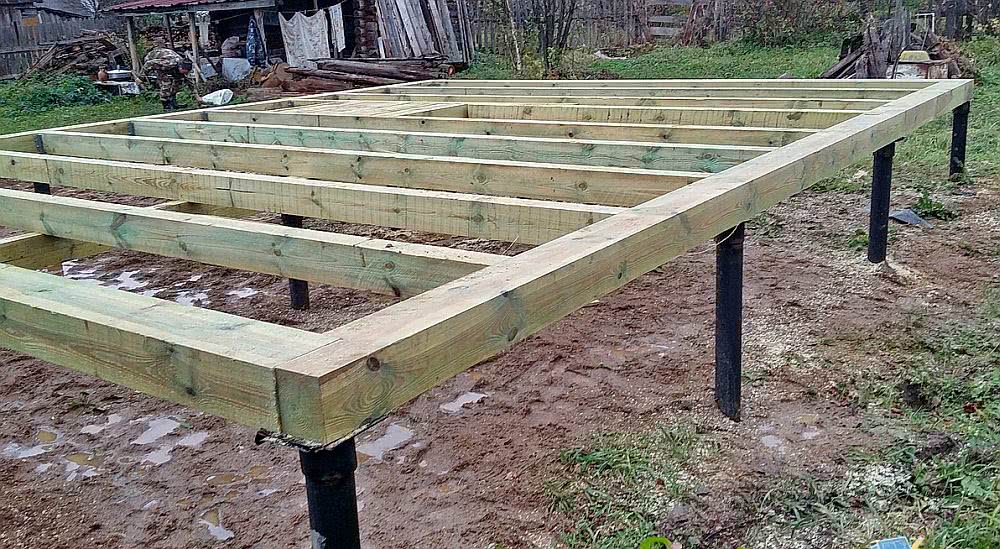

Обвязка как пол каркасного дома

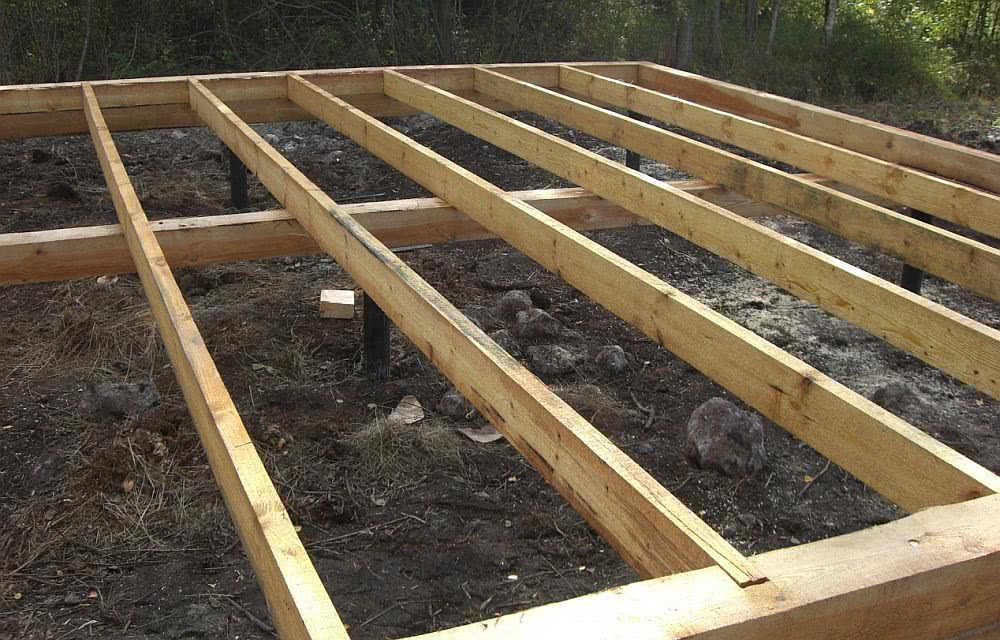

Обвязка фундамента каркасного дома может использоваться как элемент чернового пола. Это рациональное решение, позволяющее сэкономить средства. В данном случае брус будет выступать в роли балок несущего типа. Между балками находится теплоизоляционный материал. Сверху каркас покрывают половым «пирогом» (для первого этажа).
Толщина утеплителя подбирается исходя из климатических особенностей региона. В большинстве случаев строители используют утеплитель толщиной 15-20 см.
Подготовка к укладке первых венцов
Для строительства дома из бруса чаще всего используют мелкозаглубленный ленточный или свайный виды фундаментов. Можно строить такой дом и на монолитном фундаменте, но это оправдано только в том случае, если строительство ведется на подвижном грунте. В остальных же случаях стоимость строительства монолитного фундамента не оправдана чисто экономически.
Схема укладки бруса на фундамент.
Монолитный и ленточный фундамент служат ростверком для сруба. При применении свайного фундамента ростверк формируется из первых уложенных венцов. Крепление бруса к фундаменту монолитного или ленточного типа может быть выполнено двумя способами:
- жесткая фиксация;
- накладной монтаж.
Первый вариант намного превосходит второй как по надежности, так и по сложности выполнения. Поэтому на практике чаще используют все же второй вариант, как более простой в исполнении. Но, вне зависимости от выбранного способа, для проведения крепежных работ понадобятся следующие инструменты:
- гидравлический уровень;
- рубанок (предпочтительнее использовать электрический);
- ручная пила;
- большая деревянная киянка;
- набор гаечных ключей (при жестком варианте крепления).
Схема крепления брусьев между собой.
После застывания фундамента, но до начала укладки с помощью гидравлического уровня нужно проверить его на горизонталь. Такая горизонтальная плоскость фундамента должна быть абсолютно ровной, поскольку от этого напрямую зависит качество и надежность будущего сруба. Перепад на ленте одной стены не должен быть больше 1 см. При обнаружении выпуклостей их нужно срезать шлифовальной машиной, а впадины заполнить раствором цемента и дать время ему надежно схватиться.
Непосредственно перед тем, как положить венцы, нужно выполнить гидроизоляцию фундамента. Ее выполняют минимум в два слоя, с укладкой между ними подкладочной доски. Подкладочная доска, а соответственно, и второй и последующие слои гидроизоляции должны быть шире ленты фундамента по всему его периметру приблизительно на 25 см.
В качестве изоляционного материала чаще всего используют два слоя рубероида, а в последнее время к ним для большей надежности принято сверху добавлять и слой стеклоизола. При выполнении работы по гидроизоляции нужно обязательно учитывать, что в углах фундамента слои рубероида обязательно должны быть уложены внахлест.
Крепление венцов сруба
Венцом называется один ряд бруса, уложенного прямоугольником и скрепленного по углам. Из них состоят стены здания, его основа. Крепить брусья между собой надо очень тщательно как в углах, так и на прямых участках, чтобы они не проворачивались вокруг своей оси, не смещались. Это возможно, даже если брус прямоугольного сечения. Для дерева нельзя использовать железные гвозди – они не выдержат нагрузки и условий использования. Дерево имеет определенную влажность, от которой железо со временем окислиться и разрушится. А следом развалится и сам дом.
При строительстве срубов применяются деревянные гвозди – нагели. Они могут быть круглого или прямоугольного сечения, но предпочтение отдается круглым. При высыхании и усадке деревянной конструкции они создают меньшее напряжение. Ставить нагели надо строго вертикально.
На прямых участках стен через равномерные промежутки 1,5-2м сверлятся отверстия, куда и забиваются нагели. От углов и проемов принято отступать примерно 50см. Потом совмещается и насаживается верхний ряд. Чтоб облегчить задачу, венцы собираются на земле секциями по несколько рядов. Для углов существует несколько способов крепления бруса.
Угловое соединение
Различают соединение с остатком и без него. В первом случае концы сруба будут на небольшое расстояние выступать за стену. Такой способ более трудоемкий, но он имеет два главных преимущества:
- Позволяет добиться наилучших теплоизоляционных свойств деревянного дома.
- Увеличивает прочность строения.
Для соединения с остатком необходимо выпиливать специальные пазы, которые могут быть различными по форме. Изготовление замковых пазов требует большого профессионализма, но оно стоит того, так как построенный деревянный дом будет прочным и долговечным. Мы не рекомендуем выполнять эту работу своими руками, если у вас нет опыта.
Методы и характеристики соединений
Один из наиболее важных этапов возведения домов из дерева — это строительство сруба. Корректная стыковка бруса позволяет надежно укладывать древесный материал, соединяя заготовки между собой. Срок эксплуатации деревянного сруба зависит от надежности укладки изделий. Это влияет на шумоизоляционные характеристики и способность деревянных стен задерживать тепло.
На выбор метода сращивания бруса оказывают влияние особенности сооружения и вид применяемого материала. При этом могут быть использованы разные виды соединения бруса. Нарушение технологии в процессе возведения сруба зачастую приводит к плачевному результату.
Перед выполнением соединения своими руками необходимо продумать, как правильно стыковать брус. Если сделать это неверно, то в постройке начнут появляться щели, а само здание станет накреняться. Найти выход из такой ситуации несложно, так как соединить брус можно несколькими способами:
- Встык.
- На шпонках.
- В полдерева.
- Ласточкин хвост.
- На коренных шипах.
Необходимо знать все основные приемы, применяемые при возведении сооружений из дерева. Не все методы являются накладными, они существенно отличаются друг от друга, потому эти технологии требуют специального подхода.
Соединение ласточкин хвост
Соединение ласточкин хвост, было придумано нашими предками и считается довольно не простой конструкцией. Ведь данный способ не подразумевает использование дополнительных крепежей и клеевых составов.
По конструкции, крепление «ласточкин хвост» напоминает «коренной шип». Основное отличие, это форма соединительного узла — трапециевидная.
Почему соединение ласточкин хвост до сих пор популярно?
- Стык имеет устойчивость к деформации, перепадам температур и воздействию влажной среды.
- Строение обладает высокой прочностью, даже без применения дополнительных соединительных деталей.
- Экономный вариант. Позволяет снизить затраты на крепежи до минимума.
- Привлекательный внешний вид. Данный вид соединения обладает эстетичностью, поэтому вам не придётся тратиться на декоративные накладки или подобный материал.
Маркировка
Вначале четкой разметочной линией на деталях обозначают контуры пазов. Чтобы при обработке деталей ничего не перепутать и не допустить ошибок, участки, которые предстоит удалить, следует пометить штриховкой. Особенно велика опасность ошибиться при обработке деталей, которые должны стать перемычками и перекладинами.
Помечать штриховкой удаляемые участки нужно так, чтобы контуры пазов не были перекрыты: основная разметка должна быть хорошо видна при последующих операциях.
Для пропилов деталей по разметке используют ножовки или лучковые пилы с тонкими частыми зубьями, чтобы срез получился как можно более гладким.
Линия пропила должна проходить по тому участку детали, который пойдет в отходы. Сначала делают пилой небольшую насечку. Затем пилят вдоль переднего края по линии разметки до нижнего ограничения. Таким образом, линия разметки всегда будет перед глазами, а значит, можно точно вести пилу и сразу вносить поправки, ес — ли распил начнет уходить в сторону от линии разметки.
При обработке даже широких деталей подобным образом пропил получается очень точным. Излишки дерева можно в дальнейшем удалить стамеской и напильником или наждачной бумагой.
При первых движениях направляйте полотно пилы большим пальцем, пока не сделаете насечку.
Пилите сначала вдоль переднего края детали, ведя пилу под углом точно по линии разметки.
На завершающей стадии пилу ведите горизонтально.
Сращивание бруса
Необходимость в продольном соединении деталей появляется тогда, когда размер помещения превышает 6 метров. Привязка выполняется разными способами зарезания стыков. Делают ее по очереди, сначала с одной стороны ряда, а в следующем ряду связывают брусья уже с другой стороны. Так чередуется постоянно. От завязки в шахматном порядке устойчивость и прочность стены будет лучше, да и внешний вид будет эстетичнее.
Какой бы формы стык не использовался, он должен быть идеально ровным, пропитанным антисептиком и немного высушенным. При стыковании деталей не забудьте про утеплитель из льноволокна. Сильно пересушенные детали впоследствии могут образовать щели.
При строительстве из профилированного бруса лучшими соединениями будут косой замок, как на фотографии, и завязка в шип. Если выполнять работу старательно, то дом получится не только надежным, но и внешне очень привлекательным.
Установка стоек
В первую очередь выполняется установка угловых стоек. Если брусья соединялись нагелями, то стойки просто насаживаются на него. Предварительно необходимо в торце высверлить отверстие необходимого диаметра и глубины.
Схема установки угловой стойки на нагель

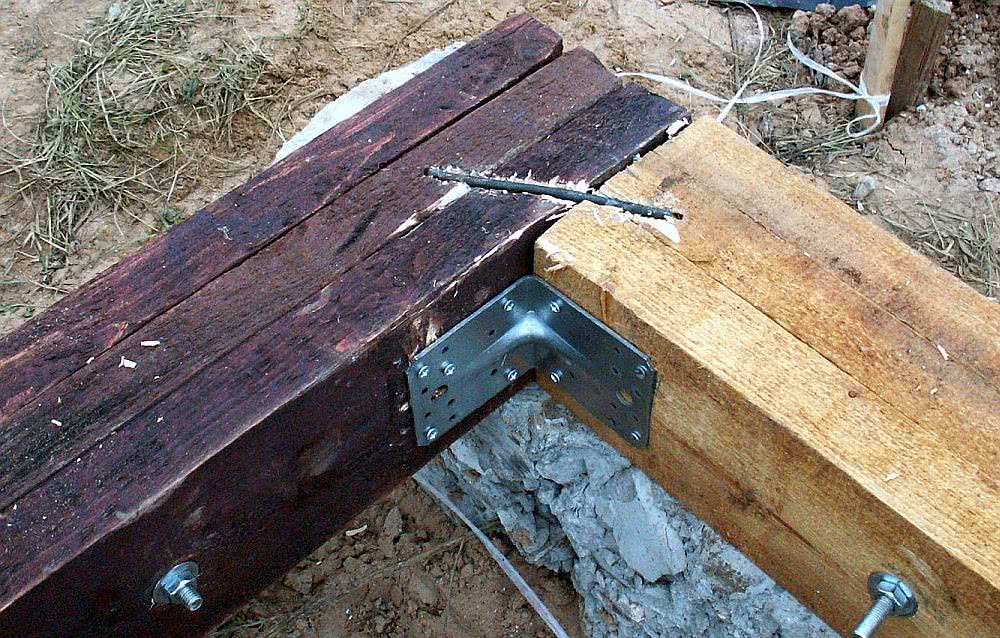

В противном случае стойки крепятся к брусьям с помощью стальных уголков. В этом случае лучше всего будет использовать оцинкованные шурупы. Если позволяет бюджет, то уголки рекомендуется использовать и для крепления промежуточных стоек.
Соединение уголком
В целях экономии можно использовать другой способ крепления – методом вырубки. В этом случае в брусе делаются пазы глубиной до половины толщины бруса. Затем в эти пазы вставляются брусья. Перед началом установки желательно тщательно разметить проектное положение всех вертикальных стоек
Это важно, ведь под оконными проемами и в области дверных проемов, возможно, придется менять выбранный шаг
Перед установкой стоек необходимо также проконтролировать их толщину. Если их крепление будет выполняться с помощью уголков, то их длина должна соответствовать высоте этажа. Если используется крепление с помощью вырубки, то длина стойки равна высоте этажа + 2 толщины вырубки.
Но крепления стоек только в нижней части недостаточно, до момента установки верхней обвязки жесткость их закрепления будет недостаточной. Поэтому каждая стойка крепится временным укосом. Можно использовать один длинный укос, захватывающий сразу несколько стоек. Без этих укосов стойки могут расшататься в процессе монтажа каркаса.
Временные длинные укосины
Включает в себя соединение брусьев между собой и крепление к ним стоек.
Монтаж верхней обвязки
Раскосы
Полученная конструкция все еще не обладает достаточной жесткостью, для устранения этого недостатка к вертикальным брусьям крепятся диагональные связи – раскосы. Их сечение может отличаться в меньшую сторону от сечения самих стоек.
Постоянные укосины
В таком случае раскосы нужно разместить вровень с внутренней поверхностью стоек.
Крепление укосов вровень с внутренней поверхностью каркаса
Потолочные балки
Завершающим этапом создания каркаса дома из бруса можно считать установку потолочных балок. Балки могут крепиться к верхней обвязке несколькими способами: с помощью специальных кронштейнов, врубкой или с помощью уголков.
При использовании метода врубки в самой балке делаются пазы у краев балки. По ширине паз должен соответствовать ширине бруса, а его глубина составляет 30% — 50% от толщины бруса. Для крепления балки к брусу следует использовать гвозди, длина которых должна быть такой, чтобы гвоздь вошел в брус как минимум на 100 мм. Лаги для настила пола крепятся схожим образом.
Крепление потолочных балок вырубкой
На этом можно считать создание каркаса из бруса завершенным. Осталось лишь смонтировать каркас для крыши. Для стропил используются доски сечением 50х150 мм. Чтобы придать жесткость конструкции вверху они соединяются небольшими планками, в нижней части в роли дополнительной связи выступают потолочные балки.
Также на всех этапах монтажа нужно контролировать соответствие каркаса требуемым геометрическим параметрам.
Каркас дома
Как правильно выбрать соединение
Срастить брус в полдерева или встык можно своими руками, но у такого соединения нет достаточной надежности и устойчивости. Для укрепления применяют различный строительный крепеж для бруса (о крепеже мы уже писали ТУТ).
Такие способы сращивания между собой нельзя применять для строительства несущих стен из бруса. Опытные специалисты не станут использовать на несущих стенах не цельный материал. Допустимо продольное соединение только в крайних случаях, когда приобрести материал нужной длины не получается. Но стены в таком случае теряют ряд своих качественных характеристик, в том числе прочность.
Соединять между собой при помощи шипа на шпонках под строительство дома из клееного бруса можно, так как это прочная конструкция, имеющая жесткость. Но качество шпонки должно быть высоким.
Если говорить о замковых соединениях (косой замок), то это жесткая конструкция, которую допускают в использование на несущих стенах. Но выполнить соединение своими руками не получится. При выполнении этого сращивания нужно соблюдать полную точность пропорций для всех частей выпила. А мастера возьмут за такую работу от 1100 руб. за соединение. Конечно, расходы оправдаются, так как прочность стен не будет уступать цельному материалу.
https://youtube.com/watch?v=rZi5PPXZ6YM
Как прикрепить деревянный брус к деревянной стене?
В данном случае распространённым является перфорированный метод крепежа как в кровельных работах, так и в мебельной отрасли. Перфорированные элементы закрепляют гвоздями, саморезами или шурупами.
Перфорированные пластины соединяют детали в одной плоскости, например, монтаж кровли. Также существуют уголки, различные по ширине, для усиления и соединения конструкции. Для вспомогательных элементов небольшого веса подойдёт монтажная лента.
Наиболее привычным способом крепления деревянных конструкций являются гвозди. Жидкие гвозди чаще применяют в быту, сборке мебели и строительстве. Применение гвоздей покажется очень лёгким способом, но нельзя забывать и технике забивания гвоздя. Если использовать болтик с гаечкой на конце, то можно с лёгкостью забить гвоздь в любом труднодоступном месте. Заранее рассчитайте, какой длины гвоздь вам потребуется. Для более прочного соединения досок, гвозди вбивают под углом друг к другу. Слишком сухая древесина быстрее расколется гвоздём. Если брус имеет слишком высокую плотность, держите гвоздь пассатижами за середину, чтобы он не согнулся. Для больших гвоздей предварительно можно высверлить отверстие, которое будет уже его самого. Сделать малое сверление под шляпку.
Использование глухарей
Глухарем называют металлический стержень с наружной резьбой. Головка представляет собой квадрат или шестигранник. После вкручивания в деревянные брусья глухари образуют там внутреннюю резьбу. Берут их в тех случаях, когда на скрепленные таким образом изделия оказывается значительное давление. Такие соединения выдерживают огромные нагрузки гораздо крепче любого шурупа.
При установке таких изделий сверлится отверстие, меньшее от диаметра глухаря, примерно до 70%. Длина отверстия должна быть немного больше, чтобы стержень не сломался при нажиме, особенно когда речь идет о твердых породах дерева. Закручивают их гаечным ключом в саму древесину или в дюбель. Крепление бруса к брусу глухарями очень крепкое и надежное.
Виды замковых соединений бруса
Большая часть существующих и используемых схем сращивания и угловой врезки бруса заимствованы с приемов укладки тесаного бревна и лафета. Способы соединения бруса между собой условно можно разделить на три группы:
Простейшие варианты сращивания углов на шпонках и нагелях, без остатка и выступающих частей, обычно используются для сборки коробок из профилированного бруса;
Прочное соединение с врезкой пазов применяется для помещений повышенной нагрузкой на стены здания, его еще называют замками с остатком;
Теплые замки используются в схемах срубов, когда коробка из брусового материала не утепляется наружной отделкой, поэтому важно получить прочный стык с минимальной длиной швов.
Конкретный вариант, или способ соединения бруса, определяется мастерами по размерам коробки, качеству материала и собственному опыту строительства.
Совет! Если нет практического опыта, то лучше всего попробовать свои силы в возведении коробки небольшого здания с соединением бруса в углах в торцевой стык с усилением набивкой стальными скобами.
Двойная обвязка дома брусом
Это основание делается, когда необходимо увеличить надёжность обвязки свайного фундамента. Это: поднять дом из-за высокой влажности грунта, для устройства погреба и пр. Двойная обвязка по сравнению с одинарной обеспечивает:
- лучшую сохранность тепла;
- высокую прочность, так как запилы под лаги можно не делать, что также облегчает их замену при необходимости.
Для первого венца берётся брус сечением 200×200 мм и укладывается вышеуказанным способом. Сверху монтируется второй ряд из материала размером 100×150 мм с перекрытием стыков (если они есть) первого венца. Элементы устанавливаются на торец, чтобы внутри периметра получилась полка. На неё устанавливаются лаги и крепятся гвоздями.
При желании обвязку можно смонтировать из досок, набранных в шахматном порядке. Такая конструкция прочнее цельного бруса на излом, так как дефекты древесины не совпадают в одном месте. Доски непременно должны быть скреплены гвоздями с загибом.
Монтаж нижней обвязки
До начала монтажа каркаса бетон фундамента должен успеть отвердеть. Так как вес деревянного каркаса намного ниже, чем вес, например, кирпичной стены, то чаще всего используется не сплошной, а ленточный фундамент.
Ленточный фундамент

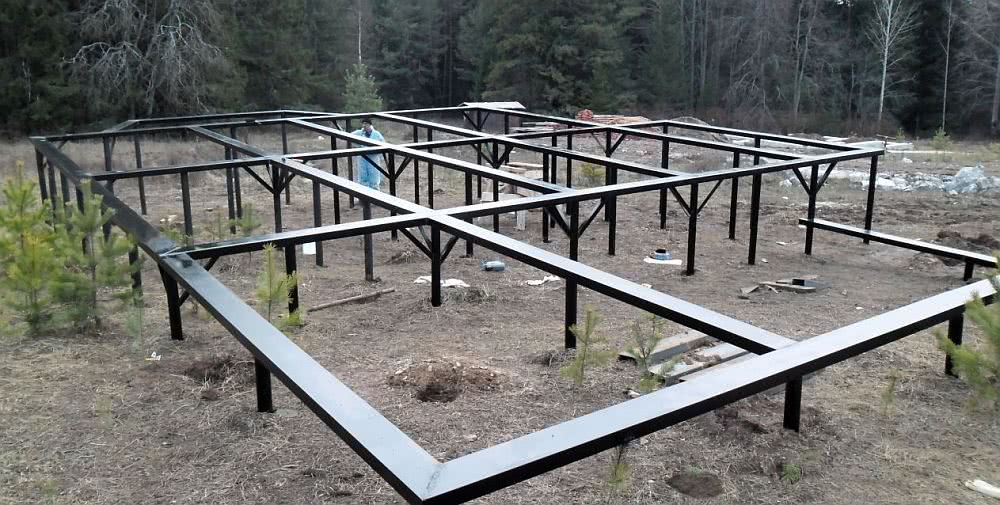

Допускается устройство свайных фундаментов. Перед укладкой брусьев нижней обвязки необходимо дополнительно выровнять поверхность фундамента, например с помощью тонкого бетонного слоя. Хотя выравнивание можно сделать и после крепления нижней обвязки к бетону – с помощью электрорубанка.
Перед укладкой брусьев на бетон необходимо уложить слой гидроизоляции (подойдет обычный рубероид).
Гидроизоляция ленточного фундамента
Чаще всего брусья крепят к фундаменту анкерными болтами. Также можно оставить арматурные выпуски еще на этапе заливки фундамента, это облегчит крепление брусьев. Длину анкерного болта необходимо подбирать исходя из того, что как минимум 100 мм болта должно находиться в бетоне.

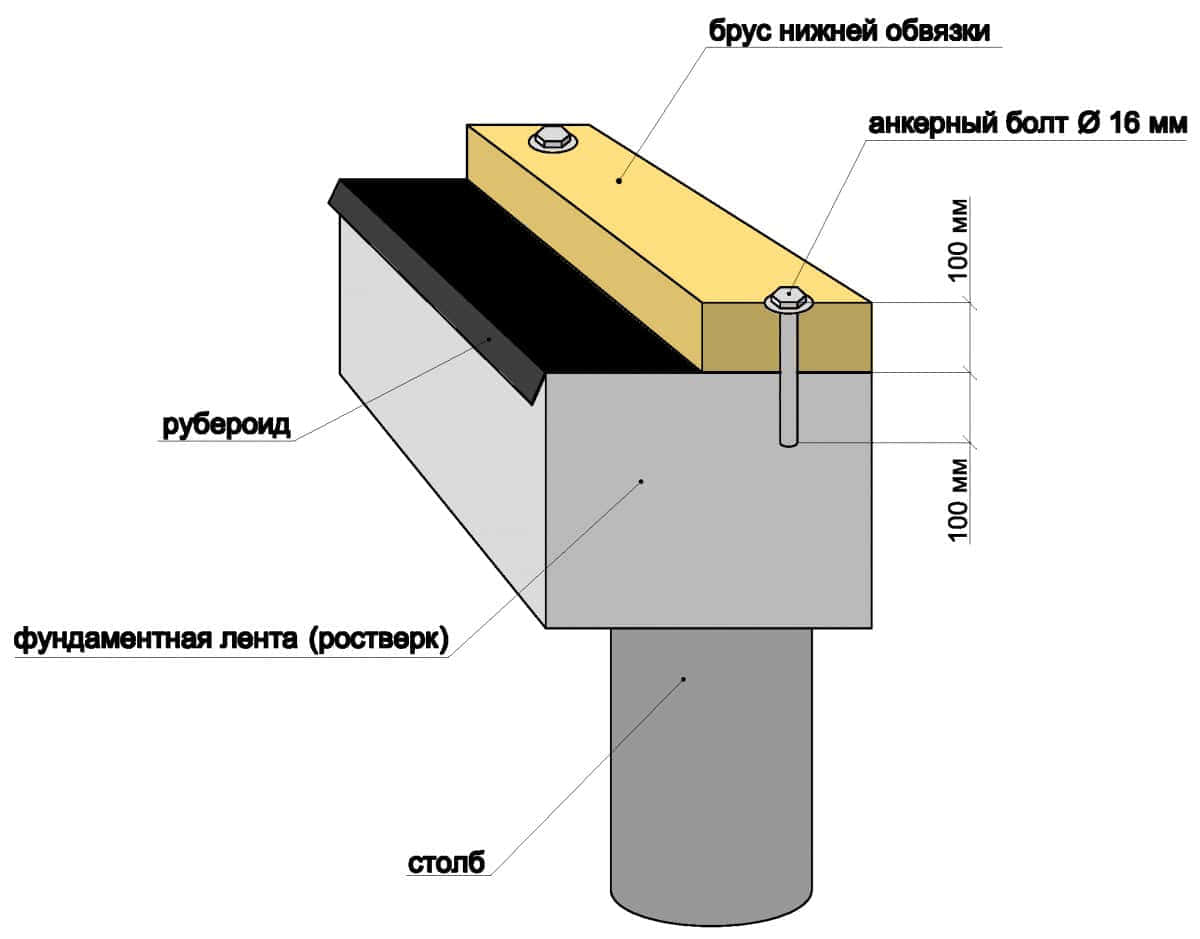

Схема крепления бруса нижней обвязки
Максимальный шаг между анкерами должен находиться в пределах 1,0 – 2,4 метра. Если брус короткий, то его необходимо прикрепить как минимум 2 анкерными болтами.
Крепление бруса анкерным болтом
В углах брусья соединяются между собой, несмотря на множество способов соединения, чаще всего используется соединение выборкой в лапу или в полдерева. Для большей надежности угловое соединение усиливается гвоздями либо с помощью деревянного нагеля.
Схема соединения брусьев
Деревянный нагель изготавливается из твердых пород дерева и имеет цилиндрическую или 4-гранную форму. Он служит одновременно и для соединения брусьев нижней обвязки и для установки угловых стоек. Длина нагеля подбирается исходя из того, что он должен как минимум на 100 мм возвышаться над поверхностью брусьев нижней обвязки.
Деревянный нагель
На этом можно считать монтаж нижней обвязки завершенной. Перед дальнейшими работами нужно проверить обвязку на перекос. Для этого измеряются диагонали и углы между брусьями.
Что учесть при стыковке профилированного бруса
В местах стыковки профилированного бруса могут появиться щели, через которые дом будет продувать, проходить влага. Для отсутствия щелей места сращивания выравниваются и шлифуются. В местах соединения прокладывается джут, пакля или льняное волокно.
Для предупреждения гниения дерева и появления плесневого грибка его обрабатывают антисептическими средствами. Влажность древесины не должна превышать 5 %. В данном случае места соприкосновения заготовок можно проклеить
Из-за возможности усадки брусового дома перед установкой дверей и окон, срубу важно выстояться. Продольные стыки профилированного бруса располагаются в шахматном порядке
Сплачивание досок
Ящики и составные части макетных корпусов производят из раздельных элементов древесины. В данном случае применяются такие виды соединений как сращивание, сплачивание или вязка. Сплачиванием можно назвать стыковку досок по их параметрам: толщина или ширина, у которых волокна древесного материала расположены параллельно. Метод сплачивания в основном применяется для создания громоздких строений.
Для производства цельных лесозаготовок из индивидуальных компонентов используют гвозди, шурупы, клей, нагели, а при сплачивании разъемных заготовок применяют шины и клинья. Часто встречающимся приемом сплачивания считается слияние элементов схлестыванием встык кромками либо пластями. Чем тоньше доска в процессе сплачивания, тем меньше вероятность деформации материала.
В процессе сплачивания важно принимать во внимание размещение годичных слоев на древесине. В сравнении с лесозаготовками, которые соединены кромками, заготовки сплаченные встык пластями значительно устойчивее и буквально не поддаются деформации. Для разъемных корпусов древесный материал сплачивают так, чтобы годичные кольца располагались выпуклой частью к плоскости разъема, а для строения разъемных ящичков маленького размера – в обратном порядке
Для разъемных корпусов древесный материал сплачивают так, чтобы годичные кольца располагались выпуклой частью к плоскости разъема, а для строения разъемных ящичков маленького размера – в обратном порядке
Сплачивание, выполненное стыковкой доски в фалец и в шпунт, не обеспечит крепкой сбитой линии шва. Данный вид стыкования применяют для выпуска товара без адгезии, применяемый в условиях высокой влажности
Для разъемных корпусов древесный материал сплачивают так, чтобы годичные кольца располагались выпуклой частью к плоскости разъема, а для строения разъемных ящичков маленького размера – в обратном порядке. Сплачивание, выполненное стыковкой доски в фалец и в шпунт, не обеспечит крепкой сбитой линии шва. Данный вид стыкования применяют для выпуска товара без адгезии, применяемый в условиях высокой влажности.
Виды сплачивания:
- Сплачивание на гладкую фугу. Доски предварительно фугуют, стыкуют, смазывают клеем, закрепляют фиксаторами до высыхания;
- Сплачивание с внедрением добавочных связей. Доски предварительно выравнивают, во фронтонах высверливаются проколы для шпилек. Вбивают скобы для увеличения долговечности;
- Сплачивание несущих составляющих. Стыковка досок в половину дерева с накладной частью на площадь стыковки усиливающих планок.
Устройство обрешетки стен
Для устройства обрешетки для оборудования вентилируемых фасадов или облицовки внутренних стен гипсокартоном или пластиковыми панелями предусмотрены специальные металлические профили.
Но в отдельных случаях, если позволяют температурные условия региона и допустимая влажность эксплуатируемых помещений, в качестве направляющих могут применяться деревянные бруски.
Поэтому, как крепить брусок к бетонной стене, рассмотрим ниже.
В зависимости от веса облицовки и площади покрытия под обрешетку используется брус с размерами: 20х40 мм, 40х40 мм, 50х50 мм.
Для крепления такого бруса используют металлические анкеры или дюбель-гвоздь с пластиковыми пробками (см. фото).
Устройство обрешетки лучше выполнять с напарником. Брус по стенам в зависимости от материала можно крепить как горизонтально (пластиковая панель), так и вертикально (гипсокартонные плиты).
Принцип монтажа такой же, как и при укладке лаг:
- Рейку прикладываем к стене.
- Перфоратором сверлим отверстие.
- Вставляем анкер или дюбель-гвоздь.
- При помощи реечного уровня и прокладок из ДВП регулируем правильность установки.
- Затягиваем анкер или забиваем дюбель-гвоздь до упора бруска в основание.
- Монтируем панели.
https://youtube.com/watch?v=QcmMU0Y9hHc
В этой статье была подробно рассмотрена тема — как крепить брус к бетону. Надеемся, что данная публикация была для вас полезной, смотрим видео, оставляем комментарии.
