Смотровая яма в гараже своими руками

Утепление смотровой ямы

Для работы зимой производят утепление ямы. К тому же надо экономить электричество на нагревание гаража. Еще при расчете работ по яме должны предусмотреть ее утепление в основном полистиролом.

Он владеет такими качествами:

• никак не гниёт;
• никак не поддерживает горение;
• никак не упускает воду, отлично крепится к бетонным плоскостям с поддержкою клея;
• недорого стоит;
• не опасен для самочувствия.

Для стенок традиционно советуют применять пенополистирол марки ПСБ-С-25, для пола — ПСБ-С-35. Его устанавливают слоем шириной 50 мм. Для крепления употребляют клей на цементной базе. Многие экономят на теплоизоляции ямы в результате зимой часто болеют.

Приложения №4 к «Общесоюзным нормам технологического проектирования предприятий автомобильного транспорта» ОНТП 01-91 утвержденным концерном «Росавтотранс» 07 августа 1991 г.

Устройства и сооружения для осмотра автомобилей

20. Для обеспечения доступа к агрегатам, узлам и деталям, расположенным снизу подвижного состава, в процессе выполнения работ ТО и ТР преимущественно должны использоваться напольные механизированные устройства (гидравлические и электрические подъемники, передвижные стойки, опрокидыватели и т.п.). В отдельных случаях в соответствии с требования технологического процесса допускается устройство осмотровых канав.

21. Размеры осмотровых канав должны проектироваться с учетом следующих требований:

• • • длина рабочей зоны осмотровой канавы должна быть не менее габаритной длины подвижного состава;
    • ширина осмотровой канавы должна устанавливаться, исходя из размеров колеи подвижного состава с учетом устройства наружных или внутренних реборд;
    • глубина осмотровой канавы должна обеспечивать свободный доступ к агрегатам, узлам и деталям, расположенным снизу подвижного состава и составляет:
      • для легковых автомобилей и автобусов особо малого класса — 1,3-1,5 м
      • для грузовых автомобилей и автобусов — 1,1-1,2 м
      • для внедорожных автомобилей-самосвалов — 0,5-0,7 м.
    • На въездной части осмотровой канавы следует предусматривать рассекатель высотой 0,15-0,20 м.

22. Проездные осмотровые канавы, располагаемые параллельно друг другу, должны, как правило, объединяться тоннелями (подземными переходами), а тупиковые канавы — открытыми траншеями.

• • • Высота от пола до низа покрытия тоннеля должна составлять не менее 2 м, ширина тоннеля — не менее 1 м.
    • Ширина траншеи принимается равной 1,2 м без размещения в оборудования и 2,0-2,2 м при размещении в ней оборудования.
    • Для входа в осмотровые канавы следует предусматривать лестницы шириной не менее 0,7 м в количестве:
    • для тупиковых осмотровых канав, объединенных траншеями — не менее одной на три канавы; для индивидуальных проездных осмотровых канав, объединенных тоннелями — не менее одной на четыре канавы;
    • для проездных осмотровых канав поточных линий — не менее двух на каждые поточные линии, расположенные с противоположных сторон (расстояние до ближайшего выхода должно быть не более 25 м;
    • для тупиковых осмотровых канав, не объединенных траншеями — по одной на каждую канаву.
    • Входы в осмотровые канавы не должны располагаться под автомобилями и на путях движения (за исключением постов для специальной обработки подвижного состава в соответствии СНиП 2.01.57-85) и маневрирования подвижного состава и иметь ограждение перилами высотой 0,9 м.

23. На тупиковых осмотровых канавах следует предусматривать устройство упоров для колес автомобилей.

Размеры смотровой ямы для обслуживания крупногабаритных транспортных средств

Строительство ямы, которую предполагается использовать для обслуживания грузовых автомобилей, подразумевает несколько иные размеры. Расстояние между колесами у автомашин этой категории значительно отличается от модели к модели. Это значительно усложняет проектирование сооружения.Вариантов расчета два. Первый предполагает взятие за «эталонную» величину показатели собственного автотранспорта и вычитание из нее 300-400 миллиметров. Если расчеты неверны, добираться до нужных узлов придется с трудом. Второй вариант подразумевает то, что яму оборудуют универсальной, усредняя параметры, то есть делают с шириной в 1000 мм, что позволяет осматривать авто и с базой в 120, и с базой в 80 см.

Технология устройства смотровой ямы из кирпича

Мы определились с размерами смотровой ямы в чистоте. Но при устройстве котлована следует учесть:

• толщину будущих стен из кирпича (250мм — в один кирпич);
• слой выравнивающей подготовки из песка, щебня, гравия толщиной 50-100мм;
• толщину днища из бетона марки 150 – 200 равную 100мм.

Спуск в смотровую яму

Осуществляем отрывку котлована, зачищаем дно и приступаем к устройству днища. Спускаться в яму можете по приставной стремянке.

Делаем выравнивающую подготовку и приступаем к устройству горизонтальной гидроизоляции днища из рулонных материалов – изола, рубероида и прочих пленочных материалов.

При этом следует учесть, что края изолирующего материала надо вывести на 50см за границы днища, чтобы затем завернуть их и наклеить на наружную поверхность будущих кирпичных стен ямы.

Подошло время бетонирования днища. Производим его шириной равной ширине ямы 75 – 80см плюс толщина двух кирпичных стенок (50см) плюс запас на «туда – сюда» (5-10см). Итого ширина плиты получается 1,4м. Аналогично просчитайте длину плиты днища.

Армировать ли днище? Если вы применяете бетонную смесь М-150, 200, выдерживая толщину 80 – 100мм, то можно обойтись без арматуры. Бетон должен схватиться до первоначальной прочности, – в нашем случае отводим на это срок в 3-4 дня.

Начинаем кирпичную кладку, которую опираем на бетонную плиту. Кладку кладем под расшивку швов либо штукатурку. С наружной стороны стены ямы следует оштукатурить, чтобы можно было качественно выполнить вертикальную гидроизоляцию.

Штукатурку осуществляем параллельно с кладкой, то есть, выложив 4 – 5 рядов по высоте стенки, тут же оштукатуриваем ее снаружи.

Выполняем наружную обмазочную гидроизоляцию – горячим битумом, битумной мастикой, аналогичными материалами в два слоя. Гидроизоляция нужна, чтобы стенки ямы не «тянули» влагу из земли и не создавали сырость внутри нее.

Выполнив стенки ямы и их гидроизоляцию нужно произвести обратную засыпку пазух с послойным трамбованием грунта через 15 – 20см. Идеально, если это будет глина, так как уплотненная глина создает «глиняный замок», препятствующий проникновению воды через нее.

Устройство ниш

Очень удобно если смотровая яма в гараже из кирпича обустроена по длинной стороне нишами – для размещения электрического светильника, выключателя, розетки.

К этой нише следует подвести кабель с напряжением 36вольт, используемый в подвальных и сырых помещениях одетый в резиновый шланг либо в гофрированном (лучше стальном) варианте.

Другую нишу – для размещения инструментов необходимых при работе. Размещают ниши на высоте 0,9 – 1,2 м от уровня пола ямы.

Размеры ниш можно выдержать в мм:

• по глубине 120
• длина в пределах 500 – 750
• высота 250-300

После укладки последнего верхнего ряда кирпичей на них устанавливается металлическая обрамляющая проем рамка из уголка № 45-50.

Для надежной фиксации рамки к внешней боковой ее стороне привариваются анкерные выпуски из арматуры диаметром 6-10мм через 25-30см, которые после бетонирования пола гаража входят в тело бетона.

Уголки свариваются таким образом, чтобы в рамку по короткой стороне можно было устанавливать доски толщиной 40-50мм, которыми перекрывают яму в тех случаях, когда ею не пользуются.

Доски можно сбить в щиты, но не слишком тяжелые. Их нужно антисептировать и покрасить, чтобы продлить срок эксплуатации. Металлические детали (рамки, лестницы и прочее) тоже необходимо окрасить.

Моя смотровая яма, выполненная в подвале гаража

Чтобы смотровая яма в гараже из кирпича была безопасной для заезда, устанавливают, так называемые, колесоотбойники, которые не позволяют случайно съехать колесам автомобиля в яму.

Это металлическое обрамление вокруг ямы из металлического профиля (трубы, швеллера, уголка), которое несколько возвышается над отметкой пола и представляет собой барьер, огораживающий проем смотровой ямы.

Смотровую яму рекомендуется держать закрытой ( кроме случаев ее использования), так как в ней образуется конденсат, который может способствовать коррозии днища и металлических узлов машины. Просушивайте яму в жаркую погоду, когда вы выезжаете из гаража.

Это, пожалуй, основные моменты, которые следует учесть при строительстве смотровой ямы. Еще раз подумайте и взвесьте целесообразность устройства ямы при строительстве своего гаража.

Внешняя гидроизоляция смотровой ямы своими руками

Вопрос относительно гидроизоляции решается на стадии планирования земляных работ, о чем подсказывает влажность грунта. Когда подземные воды залегают глубоко, то необходимость во внешней гидроизоляции отпадает, но, как показывает практика, о ее монтаже следует все-таки позаботиться.

С этой целью выравниваются стенки котлована, а дно котлована трамбуется и создается песчаная подушка высотой 5 см, которая смачивается водой и песок также трамбуется.

При близком расположении грунтовых вод вместо подушки из песка используется хорошо утрамбованная жирная глина. Затем на песчаной подушке размещается два слоя щебня разных фракций по 5 см, которые тоже тщательно трамбуются, и накрываются слоем влажного хорошо уплотненного песка толщиной 5 см.

На этой же стадии с одного из краев котлована для надежности оборудуется приямок для скопляющейся воды и последующей ее откачки дренажным насосом. Дно приямка также выстилается гидроизоляционными материалами, и он заливается бетоном, а для страховки еще оборудуется кессоном из металла.

Полотнищами гидроизоляционного материала застилается дно и стенки котлована внахлест с запасом 10-15 см, стыки между которыми для герметичности склеиваются двухсторонним скотчем или посредством паяльной лампы, но перед этим пленка аккуратно расправляется без ее физического разрушения.

Края гидроизоляции закрепляются подсобными материалами, чтобы предотвратить скатывание их с котлованных стенок.

С целью утепления конструкции смотровой ямы наиболее пригоден ЭППС (экструдированный пенополистирол), которому не страшна сырость, он не поддается гниению, не подвержен размножению бактерий и плесени, а также выдерживает немалые нагрузки.

Заметный эффект получается, когда толщина утеплителя более 50 мм и он укладывается между гидроизоляцией и армирующим каркасом.

Армированный каркас устанавливается на осколки кирпичей выше на 3-5 см дна смотровой ямы, в углах которого и по длинным сторонам будущей диагностической ямы не лишними будут вертикальные штыри, к которым впоследствии удобнее крепить арматурную сетку стен.

Поверхность пола выравнивается по уровню, и через пару недель, когда бетонная смесь затвердеет, можно начинать создавать стены конструкции.

Подготовка

В первую очередь понадобится провести комплексные подготовительные работы. Сейчас мы выделим все наиболее важные моменты.

Грунтовые воды

Большое значение имеет один фактор риска – уровень подъема грунтовых вод. От этого во многом зависит конечный успех работы по строительству смотровой ямы. В некоторых случаях приходится отказаться от устройства такой ямы или погреба. Нужно быть заранее готовым к тому, что уровень вод окажется критичным.

К сожалению, в некоторых населенных пунктах вовсе нет геологических специализированных служб, где производят соответствующие изыскания. Но вы можете самостоятельно определить уровень подъема грунтовых вод с достаточно высокой точностью. Это делается следующим образом. Вам нужно выкопать шурф глубиной 2,5 метра. Следите, до какого уровня поднимется вода. Когда подтверждаются худшие прогнозы, то есть воды залегают слишком близко к уровню земли, от строительства смотровой ямы лучше отказаться. Конечно, чисто теоретически, можно обеспечить гидроизоляцию даже в такой ситуации, но тогда яма будет напоминать больше бункер, потребуются большие усилия и вложения в строительство, а опасность затопления все равно сохранится.

Еще один вариант, который поможет справиться с природным фактором риска, заключается в обустройстве дренажа. Бывает так, что автолюбитель занимается своей машиной профессионально, смотровая яма ему необходима, а возможности выбрать другой участок нет. В таком случае следует сделать качественный дренаж подпочвенных вод. Выкапывается специальный дренажный колодец за пределами гаражного помещения, куда и отводится вода. Но такая работа трудоемкая, требует существенных вложений.

Грамотно определяем размеры смотровой ямы

Очень важно сразу точно определить оптимальные параметры смотровой ямы. Она не должна быть слишком большой, но в тесноте работать тоже неудобно. Все должно быть грамотно подобрано, безусловно, в соответствии с габаритами автомобиля.

Все должно быть грамотно подобрано, безусловно, в соответствии с габаритами автомобиля.

Остановимся на методах определения ключевых параметров.

• Длина ямы. Учитывайте параметры автомобиля. Обычно стандартная длина смотровой ямы для легковой машины составляет примерно 4-5 метров. Чтобы обустроить удобный спуск с приставной или монолитной лестницей, надо добавить еще один метр. Это хорошие параметры, которые ориентированы на комфортное, рациональное использование смотровой ямы. Вам уже не понадобится регулярно передвигать автомобиль в ходе проведения ремонтных работ, как это бывает, если яма слишком маленькая, короткая.
• Ширина. Здесь для вас ключевую роль играет расстояние между колесами машины. Стандартный параметр для современных легковых автомобилей – яма с шириной 75-80 см. Такой ширины будет вполне достаточно, при этом она не слишком большая.
• Глубина. Тут все строго индивидуально. Конечно, в смотровой яме работают стоя. Некоторые выкапывают неглубокие ямы, чтобы не провоцировать давление и протекание грунтовых вод, однако работать сидя на табуретке неудобно. Лучше сделать хорошую глубокую смотровую яму. К росту автолюбителя прибавляется примерно 15 см. Когда возникают какие-то сомнения относительно глубины (например, когда в яме планируется работа нескольких людей с разным ростом), разумеется, лучше сделать ее больше. Ведь при необходимости под ноги просто можно сделать небольшой помост.

Когда параметры определены, надо сделать чертеж, а на нем прописать все точные размеры. Потом эта схема переносится на место строительства, выкапывания котлована.

Методы строительства

Процесс строительства во многом будет зависеть от метода обустройства смотровой ямы. Оптимальный вариант – закладывать основу сразу, еще на этапе возведения ленточного фундамента и цоколя гаража. В таком случае и котлован тоже выкапывает экскаватор. Параллельно идут и работы по гидроизоляции, вентилированию и утеплению ямы с гаражным помещением в целом.

Но достаточно часто приходится заниматься строительством уже после возведения коробки гаража. Конечно, тогда и копать котлован приходится вручную.

Обратите внимание на один существенный момент. Вам понадобится грунт от разработки, чтобы потом засыпать им пазухи, а также повышать уровень пола в помещении. Дело в том, что пол гаража делают по отметке выше, чем дорога, на которую автомобиль выезжает

Дело в том, что пол гаража делают по отметке выше, чем дорога, на которую автомобиль выезжает.

Как сделать смотровую яму в гараже

После того как вы определились с размерами и тем, из какого материала будете делать стенки, какой они будут толщины, можно приступать к разметке котлована. Это можно сделать при помощи колышков,вбитых по периметру. Второй вариант — между кольями, вбитыми по углам, натянуть бечевку/веревку. По разметке начинаем копать котлован. Землю обычно выносят и временно складируют возле ворот.

Из кирпича: пошаговый фотоотчет

Попутно с земляными работами отслеживайте влажность грунта. Если вы достигла проектной глубины (необходимая + толщина стяжки пола), а влаги так и нет, можно обойтись и без гидроизоляции. Тем, кто не хочет рисковать, можно посоветовать сразу стелить пленку.

Ровняем стенки. Идеальной геометрии добиваться не надо, но заметных горбов и ям быть не должно. Дно котлована тоже выравниваем, трамбуем, хорошо уплотняя грунт. Используют обычно ручную трамбовку. На дно насыпают слой щебня (два раза по 5 см), каждый слой тоже тщательно трамбуют. Далее идет слой песка. Его достаточно 5 см. Песок смачивают, трамбуют до высокой плотности — чтобы нога не отпечатывалась. Далее настилаем гидроизоляционную пленку.

Выстилаем дно и стенки гидроизоляционной пленкой

Ее хорошо разравниваем, заправляя в углы. Полотнища укладываем с перехлестом в 15 см, которые проклеиваем двусторонним скотчем. Чтобы края не скатывались, прижимаем подручными материалами — досками, камнями.

На дно укладываем слой утеплителя, на него — армирующую сетку из проволоки. Все это заливаем бетоном марки М 200. Толщина слоя — не менее 5 см. Чтобы при укладке проще было ориентироваться, на пленке делаем отметки, по которым можно контролировать толщину слоя.

Если использовать портландцемент М 400, пропорции будут следующие — цемента 1 часть, песка — 3, щебня средней и мелкой фракции — 5 частей.

Строится смотровая яма в гараже: пол залит бетоном

Ждем несколько дней, пока бетон не наберет 50% прочности. Точный срок зависит от температуры. Если она в районе +20°C, ждать придется дней 5-6. Если +17°C это уже две недели.

Приступаем к выкладке стенок. Решено делать в полкирпича. Использовали кирпич б/у, пошло порядка 850 штук (размер ямы 4,2*0,8*1,7 м). До уровня локтя выкладывали стенки по кругу.

Возводим стенки в плокирпича

На уровне 1,2 метра от пола решено сделать нишу для инструмента. Высота ее в 3 ряда кирпича, верх перекрыт обработанной доской.

Как сделана нища в яме

Чтобы не пришлось выкладывать нишу из кирпича, вставлен вкладыш из металла. Сварен короб, подходящий по размерам.

Короб из металла

Далее стенки выгонялись почти в уровень с полом гаража. Часть стен была заменена двумя отрезками швеллеров. В низ при необходимости упираются домкраты. На верхний ряд укладывается металлический уголок с полкой 50 мм, толщина стали 5 мм.

Швеллера с двух сторон смотровой ямы в гараже

Уголок разворачивается так, чтобы одна его полка была свешены вниз, вторая закрывала часть верхней поверхности кирпича. Чтобы при нагрузке стенка не обрушилась, к этому уголку приваривают закладные, которые затем связываются с армирующим поясом бетонного пола в гараже.

Уголок уложен приварены закладные

Далее проведены подготовительные работы по устройству бетонного пола и он залит бетоном.

Заливка пола в гараже — уровень бетона по верхней кромке уголка

Забетонирована вторая сторона

Особенности изготовления стенок из бетона

При отливке бетонных стенок необходимо изготовить опалубку. Проще ее делать из листового материала — строительной влагостойкой фанеры толщиной от 16 мм, ОСП. Сбивают щиты необходимого размера, укрепляют брусками по наружной стороне. Они необходимы, чтобы под давлением бетона фанера или ОСП не выгибались. Сначала ставят наружные части опалубки. Если стенки котлована ровные, проблем не возникнет. Их просто прислоняете, ставите ровно.

Затем выставляется внутренние щиты опалубки. Между ними должно быть расстояние не меньше 15 см. Чтобы в процессе заливки стенки не деформировались, между ними ставят распорки.

Пример опалубки для бетонной смотровой ямы в гараже

Заливку желательно проводить за один раз. Залитые порции надо обязательно штыковать или обрабатывать погружным вибратором для бетона. Снимают опалубку через два-три дня. После можно установить уголок с приваренными закладными прутами (полосами) и приступать к заливке пола.

Анатолий Рыцев / Мастер — универсал, автор сайта

Мастер — универсал. Занимается внутренними и фасадными отделочными работами всех видов: малярка, штукатурка, оклейка обоев, все виды плиточных работ, а также строительством загородных домов и растениеводством.

Источник

Как сделать смотровую яму в гараже своими руками.

Бетонировать пол гаража не стоит. Уже знаю по личному опыту, что бетонный пол притягивает влагу и в гараже будет сыро. Для кузова машины такая среда губительна. Я пошёл другим простым путём. После того, как выровнял пол грунтом, создав уклон к воротам (уклон позволил чуть увеличить глубину ямы), уложил бруски, пропитанные отработкой, в грунт заподлицо. По колее – следу колёс, вдоль обеих сторон ямы сделал стяжку цементным раствором по слою щебня на тот же уровень с грунтом. Затем по подготовке из стяжки и грунта уложил гидроизоляцию — рубероид. По такому «ковру» обрезной тёс толщиной 2,5 см. Саму яму накрыл досками. В гараже теперь сухо круглый год. Если машина мокрая, после дождя или влажного снега, то в гараж не загоняю, пока не обветрится.

Как сделать смотровую яму в гараже своими руками.

Как Вы считаете, круто сделал?

А как Вы обустроили и производили устройство смотровой ямы в своём гараже?

Жду комментарии и отзывы!

Многие владельца автомобилей в настоящее время предпочитают не заниматься ремонтом и обслуживанием машины самостоятельно, а использовать услуги автосервиса. Им приходится по любой надобности гнать машину на СТО.

Но есть и другая категория автовладельцев – тех, кто предпочитает весь мелкий и средний ремонт, а также периодическое техобслуживание машины делать самостоятельно. Обычно у таких людей машина не стоит во дворе, они предпочитают ставить ее в гараж, который является не только местом для стоянки, но и импровизированной мастерской. Подобраться к машине снизу довольно сложно и работать, лежа на спине, тоже не очень удобно (а при нашем климате еще и холодно). Поэтому большинство автовладельцев стремятся к устройству смотровой ямы, которая облегчает ремонт и уход за машиной.

Отделка смотровой ямы изнутри

Если в канаве ремонтник проводит немного времени, качество и особенности внутренней отделки не принципиальны. Однако для удобства и эстетичного вида все же рекомендуется использовать отделочные материалы.

Одним из самых популярных способов является штукатурка. При этом желательно добавлять в раствор присадки с антибактериальным эффектом – чтобы предотвратить развитие плесени и грибка – а также выполнять окрашивание стенок.

Очень удобна отделка внутри с помощью керамической плитки

Ее легко очищать от любых загрязнений, сложнее пораниться о неровные стенки при неосторожном движении

Обратите внимание: контрастная отделка периметра смотровой ямы, а часто и подсветка – не прихоть и не дань эстетике! Это элементарная мера предосторожности. Так легче заметить края ямы и меньше риск провалиться в нее.

При оформлении ступеней использовать гладкую, скользящую плитку нежелательно – лучше устроить резиновые или металлические накладки на ступени

При оформлении ступеней использовать гладкую, скользящую плитку нежелательно – лучше устроить резиновые или металлические накладки на ступени.

Если такой возможности нет, стоит предпочесть нескользящую плитку.

Расположенные вертикально или с малым наклоном металлические/деревянные лестницы необходимо снабжать перилами хотя бы в верхней части.

Вместо деревянных щитов удобно применять решетчатые накладки на смотровой люк.

Планирование работы

Лучше всего делать яму еще до постройки гаража. Место при этом вокруг свободно, есть доступ к площадке. Можно даже пригнать технику, чтобы выкопать котлован, это очень сильно облегчит и ускорит рабочий процесс. Нужно учесть несколько важных нюансов:

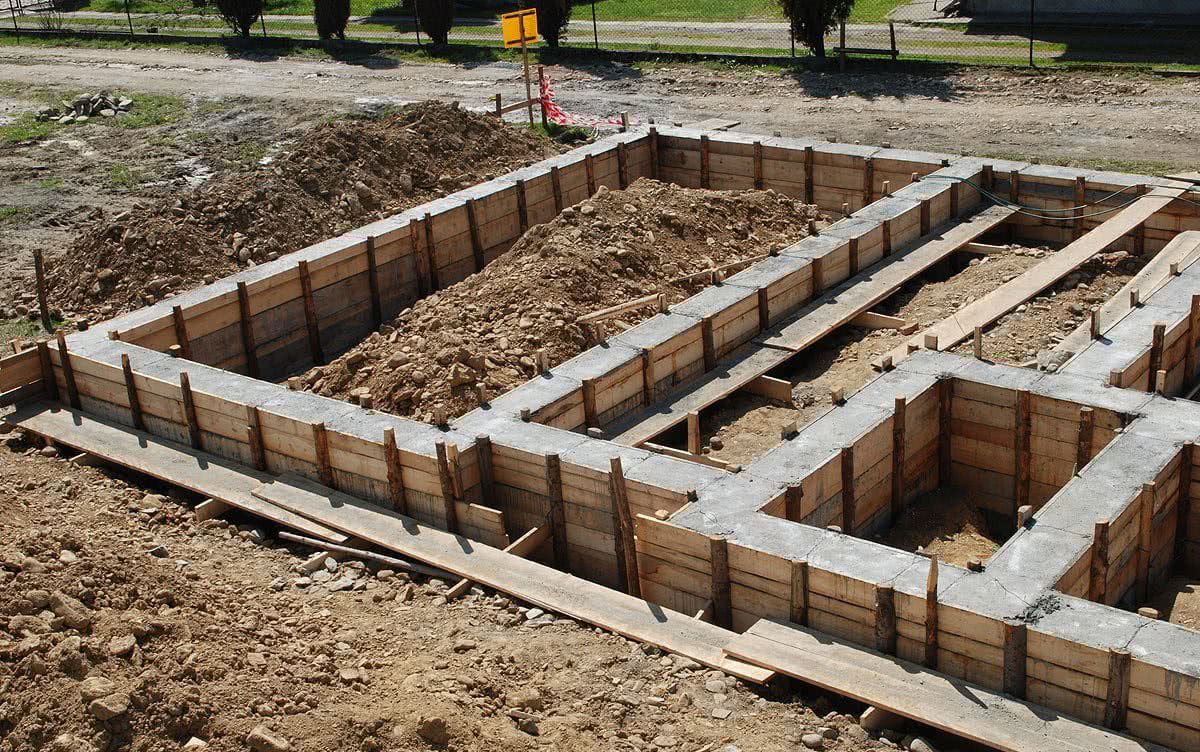

Ленточный фундамент своими руками: инструкция для начинающих с фотоЛенточный фундамент для дома – бетонная полоса определенного размера, уложенная в установленные углубления под…

1. Уровень залегания грунтовых вод. Если они залегают близко к поверхности, это существенно усложнит процесс. Во-первых, придется делать очень надежную гидроизоляцию, чтобы не допустить подтопления. Во-вторых, выбрать период, когда грунтовые воды имеют минимальный уровень, тогда можно выкопать яму без риска обрушения стенок.
2. Ширина смотровой ямы. По ГОСТ стандарт составляет 800-850 мм, это подходит для всех автомобилей, в том числе и компактных. Лучше не делать размер под конкретную модель, так как потом, когда будет другая, может оказаться, что у нее другие габариты, и она не может заехать на яму. А так можно будет чинить и легковую машину, и грузовик.
3. Длина. Тут нет жестких требований, если исходить из нормативов, то она должна быть на метр длиннее машины, чтобы оставался вход. Минимальный размер равен метру, меньше делать уже нельзя, так как будет мало пространства. Можно сделать и намного длиннее машины, иногда на одной яме становятся два транспортных средства.
4. Глубина. Удобнее всего работать, если над головой стоящего во весь рост человека остается еще 15 см пространства. Тогда не нужно очень высоко поднимать руки и нет риска постоянно ударяться головой о днище и выступающие элементы. Если яма делается под нескольких человек, нужно выбрать средний показатель роста.

После определения размера смотровой ямы для гаража нужно делать проект. Это несложно, зато существенно упрощает дальнейшую работу, так как на руках будут точные размеры:

Учитывать толщину используемых материалов. Если ширина ямы 800 мм, к ней добавляется толщина стенок и зазор под гидроизоляцию, если стенки снаружи будут дополнительно изолировать глиной. То же самое и с глубиной

Нужно учесть, что на дно насыпается подушка, по ней заливается стяжка, важно рассчитать толщину слоев и добавить все это к планируемому показателю. Продумать конструкцию лестницы

Она должна быть простой и безопасной. Чаще всего используют деревянные или металлические конструкции. Можно залить лестницу из бетона, но она займет полметра пространства, что чаще всего недопустимо в ямах небольшого размера. Еще один вариант – деревянная конструкция с выдвижными ящиками в ступеньках, там можно хранить инструмент. Сделать точный эскиз со всеми параметрами. Не забыть про толщину стяжки на полу в гараже, если она еще не залита. Гаражный пол толстый, и может оказаться, что яма слишком глубокая. Придется делать деревянные щиты из реек и класть на пол, чтобы поднять уровень и обеспечить удобство ремонтных работ. Можно сделать ниши в стенках ямы. В них удобно класть инструмент при работе, но при этом стенки получаются заметно толще. Иногда под полом гаража делают полноценный погреб, но в этом случае конструкция больше похожа на подвал и под нее нужно копать котлован.

Важно!Делать чертеж нужно как можно подробнее. Тогда будет намного проще провести расчеты нужных для работы материалов.. Если нет опыта в строительстве, лучше посмотреть у соседа по гаражу или знакомого уже готовый вариант

Все будет видно наглядно, и многие моменты станут понятны. Заодно можно получить много полезных советов от того, кто уже делал такую работу. Есть много фото на специализированных ресурсах

Если нет опыта в строительстве, лучше посмотреть у соседа по гаражу или знакомого уже готовый вариант. Все будет видно наглядно, и многие моменты станут понятны. Заодно можно получить много полезных советов от того, кто уже делал такую работу. Есть много фото на специализированных ресурсах.

Существующие стандарты и нормы

Нормативная документация разработана для предприятий, чья прямая деятельность связана с осмотром транспортной техники. Следовательно, данное углубление проверяется на соответствие существующим ГОСТам. Если оно удовлетворяет требованиям, компетентные органы осуществляют регистрацию. Иначе выдается предписание о несоответствии.

Соблюдение государственного стандарта не требуется в тех случаях, когда сооружение не используют для ведения коммерческой деятельности

В нормативных документах особое внимание уделяется освещению, вентиляционной системе, безопасности находящегося в яме обслуживающего персонала. Габариты в стандартах тоже прописываются, но они относятся к второстепенным

Следовательно, если углубление в гараже планируется делать для личного пользования, изучать такую документацию нет никакой необходимости.

Это никоим образом не означает того, что конструкция может возводиться произвольно. Если не соблюдать определенных правил, нахождение в сооружение может быть небезопасным и неудобным. Кроме того, обязательно учитывается и тот факт, планируется ли обслуживать легковые или грузовые транспортные средства.

Выбор материалов для гидроизоляции

Если вами будет обустраиваться самодельная смотровая яма в гараже своими руками, размеры ее вы можете выбрать самостоятельно

Однако важно подумать и над гидроизоляцией. На рынке таких материалов представлено великое множество, но следует учесть, что выбранный вами должен обладать эффективностью

Это особенно важно по той причине, что яма будет подвергаться сильным нагрузкам в вопросе переизбытка влажности. Однако важно исключить вариант переплаты. Руководствуясь упомянутыми соображениями, из ряда имеющихся продаже материалов можно особенно выделить полимерные мембраны, которые представлены в однослойном варианте. Их толщина может варьироваться от 1,5 до 2 миллиметров. Что касается двухслойных мембран такого типа, то их толщина максимально может быть равна 3,1 миллиметра. Этот материал характеризуется стойкостью и долговечностью. Но он обладает наиболее внушительной ценой по сравнению с другими. Вернее, обойдется дорого установка, которая предполагает необходимость наличия специальных инструментов и определенных навыков.

Если есть желание сэкономить, то следует выбирать битумные материалы, к ним относятся рубероид и битумная смазка. Устанавливать их достаточно легко, однако не стоит рассчитывать на срок службы, который превышает 20 лет. Сооружаемая смотровая яма в гараже своими руками, размеры которой были упомянуты выше, может быть гидроизолирована битумными составляющими. Материал реализуется в рулонах, его вы сможете нарезать по необходимым габаритам, а после наклеить с обеспечением нахлеста в 15 см. Можно осуществить склеивание методом нагревания или с помощью битумного растворителя. Альтернативным решением двух вышеупомянутых способов считается гидроизолирующая смазка. Она изобретена сравнительно недавно и стоит недорого. Наносить ее достаточно просто. Поверхность должна быть влажной, тогда материал полностью пропитает бетон и защитит его от переизбытка влажности.

Длина, ширина, глубина смотровой ямы на СТО

Индивидуальное возведение сооружения отличается от аналогичного на станциях технического обслуживания. Если автовладелец может самостоятельно корректировать габариты под собственные нужды и параметры личного автомобиля, на СТО обслуживают различные марки машин, что накладывает требования по обустройству «универсальной» ямы.Оптимальными размерами сооружения на станциях техобслуживания считаются следующие показатели:

• ширина — 1000;
• длина — 5500;
• высота — 1800.

Все размеры указаны в миллиметрах. Следует учитывать, что параметр глубины для станций технического обслуживания считается до поверхности расположения колес во время ремонта, а не до уровня пола. Это обусловлено тем, что рабочая поверхности на СТО не всегда располагается в один уровнем с полом.

Существующие стандарты и нормы

Нормативная документация разработана для предприятий, чья прямая деятельность связана с осмотром транспортной техники. Следовательно, данное углубление проверяется на соответствие существующим ГОСТам. Если оно удовлетворяет требованиям, компетентные органы осуществляют регистрацию. Иначе выдается предписание о несоответствии.

Соблюдение государственного стандарта не требуется в тех случаях, когда сооружение не используют для ведения коммерческой деятельности

В нормативных документах особое внимание уделяется освещению, вентиляционной системе, безопасности находящегося в яме обслуживающего персонала. Габариты в стандартах тоже прописываются, но они относятся к второстепенным

Следовательно, если углубление в гараже планируется делать для личного пользования, изучать такую документацию нет никакой необходимости.

Это никоим образом не означает того, что конструкция может возводиться произвольно. Если не соблюдать определенных правил, нахождение в сооружение может быть небезопасным и неудобным. Кроме того, обязательно учитывается и тот факт, планируется ли обслуживать легковые или грузовые транспортные средства.

Размеры смотровой ямы для автомобиля

Перед началом сооружения ямы, необходимо вычислить размеры углубления, это поможет определиться, где её расположить. Рассмотрим, какой должна быть длина ямы. Для этого к длине автомобиля прибавляют 1000 миллиметров. Таким образом, в яму можно свободно спускаться, когда над ней стоит автомобиль.

Средний показатель длины легкового автомобиля составляет около 4500 миллиметров, поэтому длину ямы делают 5500 миллиметров, такие параметры будут удобными для работы.

Ширина ямы будет зависеть от расстояния между колесами, при этом нужно учитывать не только собственный автомобиль, обычно этот показатель составляет 800 миллиметров.

Глубина смотровой ямы зависит от роста человека, который будет ремонтировать автомобиль. Углубление делают такое, чтобы можно было стоять, в полный рост, не сгибаясь. Обычно к росту человека прибавляют 150 миллиметров, этот показатель является самым правильным.

Разработка проекта и разметка участка

Работу следует начать с разработки проекта. Для этого создается или используется уже готовый план участка с указанием размещения всех объектов, а также насаждений. На данном этапе выбираются все материалы, так как этот момент отражается в проекте. Примером назовем то, что при выборе кирпича ширина кладки составить 12 см.

При создании проекта учитывается следующая информация:

1. Глубина промерзания грунта.
2. Уровень залегания грунтовых вод.
3. Тип грунта.

Проект должен содержать следующую информацию:

1. Чертежи, отражающие планировку сооружения.
2. Чертежи участка.
3. Схемы основных конструктивных элементов, к примеру, крепление стропил.
4. Пояснительную записку, в которой указывается тип выбранных материалов и другие моменты.
5. Информацию о том, сколько и какого материала потребуется для выполнения монтажных работ.

При желании можно скачать проект из интернета или заказать его разработку у специализированной фирмы. Что касается особенностей смотровой ямы, то указываются ее размеры, тип используемого материала при изоляции и отделке, метод подвода коммуникаций и другие моменты. Стоит помнить о том, что только при хорошем подготовленном проекте можно рассчитывать на то, что сооружение будет обладать высокими эксплуатационными качествами.

Похожие записи:

Направляющая для дрели или шуруповерта своими руками Как установить экран для ванной: пошаговая инструкция по установке Замена дверных замков москва Рейтинг самых мощных антенн для цифрового тв Линолеум на кухню: какой лучше выбрать и как он выглядит на фото в интерьере? Как сделать ворота для частного дома из металлопрофиля: чертежи + поэтапная инструкция изготовления
