Каркасный и щитовой дом

Крепкий каркас – залог крепкого дома

Возможны две схемы строительства каркасного дома:

• сооружение стены на полу и последующая ее установка в вертикальном положении;
• сборка всех элементов сразу на месте.

Первый способ обычно используется на заводах по производству модулей каркасно-щитовых домов. В некоторых случаях сборка на полу легче, чем сразу на месте, но получившаяся конструкция будет иметь немалый вес, поэтому для ее поднятия и установки понадобиться несколько человек.

Собирать элементы сразу вертикально может даже один человек. Такой способ медленнее, но поможет избежать неточности в размерах – детали собираются «по-месту».

Для расчета шага существуют специальные формулы, в которых учитывается нагрузка на конструкцию. Но на практике чаще всего шаг между стойками зависит от ширины утеплителя. Расстояние между ними должно быть на несколько сантиметров меньше утеплителя. Это обеспечит плотное прилегание к стойкам и сохранение тепла.

Есть два варианта сборки каркаса: на саморезы или на гвозди.

В зависимости от типа наружной обшивки, делают постоянные или временные укосы. Если наружная часть будет обшиваться листовым материалом с достаточной прочностью – она придаст дополнительную жесткость конструкции и постоянный укос не потребуется.

Если отделочный материал будет наборным – сайдинг или вагонка, то потребуется установка постоянных укосов.

Особого внимания требует монтаж угловых стоек. Технология проста, но просто установленный вертикальный брус может промерзать. Поэтому в строительстве каркасных домов используется теплый угол.

Если используется пиломатериал меньшего сечения или хозяева дополнительно хотят утеплить угловые элементы, то возможно несколько вариантов:

• Для увеличения толщины к угловым стойкам прибивают две доски глубиной равной глубине стойки и шириной 5 см. После внешней отделки на угол набивается специальный наличник, который обеспечивает воздушный зазор между углом и доской наличника. Это позволит снизить теплопотери.
• Перед началом внешней обшивки монтируется контр-обрешётка которая будет удерживать гидроизоляцию. Обычно используется брус 5х5 или 5х4 см. 5 см – оптимальный размер для вентиляционного зазора между стеной и отделочным материалом. К контр-обрешётке крепится выбранный материал – вагонка, сайдинг, имитация бруса.

Понятие щитового строительства

Щитовая конструкция представляет собой сооружение, собранное из нескольких плоских деталей скрепленное дополнительными инструментами. После полной сборки щитового сооружения, проводятся внутренние отделочные работы.

Стоить отметить, что щитовые дома строят во многих странах, включая Европу. Родоначальниками этого строительства являются канадцы. В Канаде установка домов из щитов является традицией. В этой стране обычно для строительства дома нанимают специалиста, который руководит всеми работами.

Сборка конструкции будущего щитового дома производится на том месте, которое предназначено под его постоянную установку. Во время сборки работники, а именно семья, проводят все строительные работы с особой ответственностью.

Именно при таком подходе, можно не только сэкономить деньги, которые впоследствии ушли бы на оплату строителей, но и построить дом с прочной конструкцией.

Виды каркасных домов

Что в них хорошо и что плохо?

Какие же достоинства у каркасных домов:

Быстрое возведение. Щитовой дом средних размеров можно построить примерно за 2-3 месяца:
Низкая стоимость;

Высокая прочность постройки. Эти дома очень крепкие, они могут отлично выдержать землетрясения до 7 баллов по шкале Рихтера и сильный ветер;

Можно все сделать в соответствии со своим вкусом. Во время самостоятельного строительства есть возможность выбрать свой стиль дизайна, отделку дома;

Скрытая прокладка основных коммуникаций. В связи с этим не нужно устанавливать специальные устройства «магистралей» из коробов. Однако не стоит злоупотреблять этой возможностью, поскольку многие виды коммуникации требуют регулярного их осмотра, например, для ремонтных работ или обслуживания;

Небольшая масса

Каркасные дома имеют низкую массу, поэтому их можно устанавливать на фундаменты облегченного типа;

Еще одно не маловажное достоинство – это устойчивость к деформациям, если дом не отапливается в холодный период. Это достоинство особо важно при строительстве дома для дачного участка.

Но помимо достоинств имеются и недостатки. Которые также следуют знать, поскольку при строительстве они пригодятся.

Недостатки:

• В связи с тем, что это деревянные дома, в дальнейшем в стенах могут завестись грызуны. Также стоит отметить, что если конструкция каркаса не будет качественно обработана специальными растворами, то могут завестись насекомые, которые могут навредить всему строению;
• Высокая степень воздействия пожаров;
• Трудно сделать перепланировку. Для того, чтобы в дальнейшем можно было сделать перепланировку, при строительстве необходимо использовать каркасно-рамочную технологию;
• В щитовых домах не желательно делать второй этаж. В этих домах можно сделать не большую мансарду. Для того, чтобы построить двухэтажный дом, то для конструкции следует использовать каркасно-рамочный дом. Желательно за основу брать металлический каркас, он крепче и устойчивее;
• Слабые теплоизоляционные свойства. Однако это понятие уже устарело. Сейчас существует большое количество утеплителей, которые можно использовать при строительстве дома;
• Низкая звукоизоляция. Но при использовании современных звукоизоляционных средств можно получить хорошую защиту от воздушных шумов;
• Низкий срок службы. Дома этой конструкции могут простоять всего 75 лет.

Пятый этап строительства: отделка

На пятом этапе строительства производится внешняя и внутренняя отделка дома, установка сантехники, подключение ламп, розеток, отопление каркасного дома и прочие работы, которые из простой коробки со стенами и крышей сделают настоящий дом для жилья или отдыха.

Так как стены каркасного дома закрыты плитами ОСБ, выполнить внешнюю и внутреннюю отделку будет несложно даже своими руками. О том, как сделать внешнюю отделку и выбрать правильные материалы, можно прочитать в нашей статье здесь.

Внешняя отделка штукатуркой

Внутренняя отделка зависит в первую очередь от предпочтений хозяев дома, и может быть выполнена с помощью плитки, обоев, жидких обоев, штукатурки, в частности – декоративной. Стены могут быть покрашены, обиты вагонкой, сайдингом, потолки побелены или использована технология натяжных потолков. Пол может быть покрыт плиткой, паркетом, ламинатом. В общем, есть, где разгуляться фантазии.

Внутренняя отделка блок-хаусом

К этому времени у вас уже должны быть выведены все трубы для установки сантехники (они выводятся на этапе строительства полов, во время черновой стяжки), лежать провода под электричество. Строительство каркасного дома с первого по пятый этап занимает около 3 месяцев.

Варианты планировок и проектов

Дом с внешними стенами 7 и 8,5 м прекрасно подойдёт для отдыха большой семьи. На втором этаже можно разместить:

• 4 спальни;
• санузел;
• зону отдыха в небольшом холле, куда ведёт лестница с первого этажа.

Площадь первого этажа несколько меньше за счёт того, что 17,5 м2 отводится под террасу. Но и здесь остаётся достаточно места для:

• просторного холла;
• кухни;
• гостиной;
• санитарного узла.

Минус проекта в том, что здесь не предусмотрена котельная. Для поддержания тепла в сезон дождей придётся использовать электроприборы.

В маленьких строениях планировка значительно скромнее. Чаще всего дом делится на 2 помещения – кухню, которая служит ещё и гостиной и спальню. Санитарный узел, по деревенским традициям, находится во дворе, что подразумевается при его отсутствии на чертеже внутреннего пространства.

Устройство пола в каркасном доме

При постройке каркасного дома не следует забывать и об укладке пола. Это достаточно важный технологический процесс. Начиная работать, в первую очередь на фундаментную основу нужно положить рубероид и покрыть его сверху специальной пропиткой: антисептиком. Закрепить рубероид можно с помощью анкерных болтов через равные промежутки длины (1,5-2 метра).

Вторым этапом идет расположение по всему периметру деревянного бруса сечением 150х50 мм. Далее нужно при помощи специального строительного уровня очень точно выставить углы. Допуск на перекос не должен превысить 10 мм. При строительстве каркасного дома своими руками рекомендуем Вам использовать одни и те же материалы для изготовления стен, пола и несущих конструкций во избежание последующего перекоса.

Черновой пол настилают из необработанной доски, так как это самый доступный из дешевых материалов. После установки лаг (между которыми стелиться утеплитель) сверху настилают доски. После того, как укладка пола завершена — смело приступайте к строительству стен.

1. Балка перекрытия

2. Черновой брусок

3. Доски чернового пола

4. Настил водонепроницаемый

5. Засыпки из стружек или опилок

6. Заливка известковым молочком «текстом»

7. Доски чистового пола

Установка стен, крыши и окон

При строительстве дома собирать каркас необходимо на сухой и ровной поверхности, иначе стены вашего дома со временем перекосятся. Для сборки каркаса стен принято использовать вертикальные доски одинакового размера. По их длине можно определять высоту вашего строящегося дома.

При желании сэкономить на материале — выбирайте высоту стен не менее 2400 мм. В помещениях с такой высотой испытываешь дискомфорт, создается такое впечатление, что потолок буквально давит на вас. А вот при устройстве потолка на втором этаже, который будет соответствовать наклону кровли, существенно можно сэкономить на основном материале. В результате работы вы получите помещение мансардного типа, которое при желании можно очень стильно оформить. После сборки основного каркаса и каркаса стен, можно приступать к основной обшивке дома.

При окончательном расчете количества, а также ширины секций стен вы должны учесть все возможные механические нагрузки на пол строения. Балки обычно устанавливают с шагом от 30 см до 60 см. Выбор ширины досок подбирается в соответствии с отделочным материалом. При обшивке сайдингом нужно расстояние (20-30 см) из-за пластичности данного материала и невозможности его выдерживать несущественную нагрузку. При этом если вы будете обшивать листами ДСП, то расстояние можно будет увеличить до 35-60 см.

При установке окон (https://domsdelat.ru/okna_i_dveri/ustanovka-okon-v-karkasnom-dome.html) при строительстве каркасного дома своими руками необходимо соблюдение точных строительных норм. Во-первых, площадь окна должна занимать 18% от всей площади стены. Во-вторых, в доме, где вы планируете проживать только весенне-летний период, будет достаточно рам с одинарным остеклением. При проживании круглый год используйте рамы с двойным, а лучше тройным остеклением.

Заключительным этапом строительства является устройство и монтаж каркасной крыши. Помимо внешней красоты, на крышу ложится роль распределения существенных внешних нагрузок. Вот основные элементы несущей крыши – стропила и стропильные ноги, они подразделяются на висячие и наклонные, диагональные связи, коньковый прогон. При строительстве каркасного дома своими руками вы рано или поздно задумаетесь о материале для кровли. В настоящее время на строительных рынках представлен широкий ассортимент необходимых материалов.

Подведем итог: строительство каркасного дома своими руками — не простое дело! Главное правило – при сборе конструкции строго следуйте строительным нормам и установленным правилам. И тогда ваш каркасный дом будет радовать вас и ваших потомков.

Из чего состоит каркасно-щитовой дом

Используемый пиломатериал

В начале из хвойных пород дерева высшего качества изготавливается каркас дома, который является основой всего строения.

Перекрытие дома

В комнатах с большой площадью балки перекрытия используют из клееного бруса, что позволяет выдерживать более высокие нагрузки.

Огнебиозащита

После того как каркас готов его полностью пропитывают специальными антисептическими и пожаробезопасными составами, которые защищают дерево от вредных микроорганизмов, грибка, плесени, что значительно продляет срок службы строения.

Наружная отделка

Внешняя отделка каркаса производится с помощью древесностружечных плит, которые впоследствии могут закрываться вентилируемой фасадной отделкой.

Внешняя отделка

Конечная внешняя отделка каркасно-щитовых домов построенных по канадской технологии может осуществляться натуральным деревом высшего качества, сайдингом, штукатуркой, природным камнем или декоративным кирпичем.

Внутренняя отделка домов

Внутренняя отделка домов, также как и внешняя может быть самой разнообразной с использованием таких материалов как деревянная вагонка, гипсокартон, ламинат, фанера и так далее.

Утепление каркасного дома

Между внешней и внутренней облицовкой остается свободное пространство, которое заполняется утеплительными материалами, например, минеральной ватой, пенопластом или базальтовыми материалами. Такие утеплители обладают прекрасными тепло и шумоизоляционными характеристиками, которые делают канадские дома теплыми и тихими.

Полы, потолки и перегородки дома делают из специальных панелей отделанных утеплительным и звукоизоляционным материалом, хорошо защищающим от посторонних шумов, сквозняков и потери тепла.

Крыша каркасно-щитового дома

Крыша в канадских легких домах делается самых различных форм из практически любых кровельных материалов представленных на рынке, это может быть металлочерепица, мягкая кровля, ондулин, профнастил и другие материалы.

Основные преимущества канадских домов:

• Нет необходимости закладывать основательный фундамент, как при строительстве кирпичных домов
• Сроки возведения канадских каркасных домов в несколько раз меньше чем при строительстве кирпичных, потому как нет нужды ждать пока фундамент осядет
• Нет ограничений по сезонности строительства, то есть построить каркасный дом можно даже зимой
• Абсолютная экологическая чистота благодаря использованию природных материалов
• Теплоизоляционные характеристики здания могут быть индивидуально рассчитаны относительно климата местности, что дает возможность экономить на материалах
• Огромный выбор типов отделки и материалов для внутренней и внешней облицовки домов
• Практически неограниченные возможности в плане дизайна канадских домов благодаря конструкционным особенностям
• Долговечность, экономичность и надежность каркасных домов сделала их весьма популярными

• Канадский дом
• каркасные дома
• О строительстве
• СИП панели
• Скандинавский дом

Компаний, занимающихся качественным строительством каркасно-щитовых домов по канадской технологии в России не так много. Но если вы хотите такое строение, то заказывать рекомендуется канадский дом под ключ с полной реализацией всего проекта, т.е. от фундамента и до чистовой внутренней отделки. Дом вашей мечты будет построен по индивидуально разработанному проекту, который будет полностью соответствовать пожеланиям и фантазиям.

Постройка дома

Возведение дома из щитов по канадской технологии не требует установки каркаса. Все элементы для придания прочности и жёсткости каркаса уже предусмотрены в щитах.

Построить небольшой каркасно-щитовой загородный дом можно своими руками: достаточно приобрести желаемый домокомплект, к которому обязательно прилагается пошаговая инструкция по общему монтажу и устройству отдельных узлов.

Фундамент

Фундамент щитового дома может быть ленточным малозаглублённым или столбчатым – этого основания вполне достаточно из-за небольшого общего веса строения. Технология возведения основания довольно проста и основана на общих для каркасных домов нормах:

• При устройстве столбчатых и винтовых фундаментов шаг между ними не должен быть больше 2,5 м;
• Ленточный фундамент выполняется глубиной 50-60 см с обязательным армированием;
• Дополнительные опоры в случае столбчатого основания подводятся под пересечения несущих стен и перегородок;
• Ростверк выполняется из деревянного бруса либо металлического швеллера шириной не менее толщины стен;
• Устройство цокольной забирки может быть выполнено из любых устойчивых к воздействию влаги и снега материалов;
• Столбы фундамента под крыльцо, веранду или террасу выполняются отдельно и не привязываются к общему ростверку;
• Подсыпка утепляющего слоя грунта под проекцию дома обязательна;
• Сверху на фундаменты любого вида наклеивается слой гидроизоляции;
• Обвязка из бруса крепится с фундаментом на анкерных соединениях.

Стены из щитов

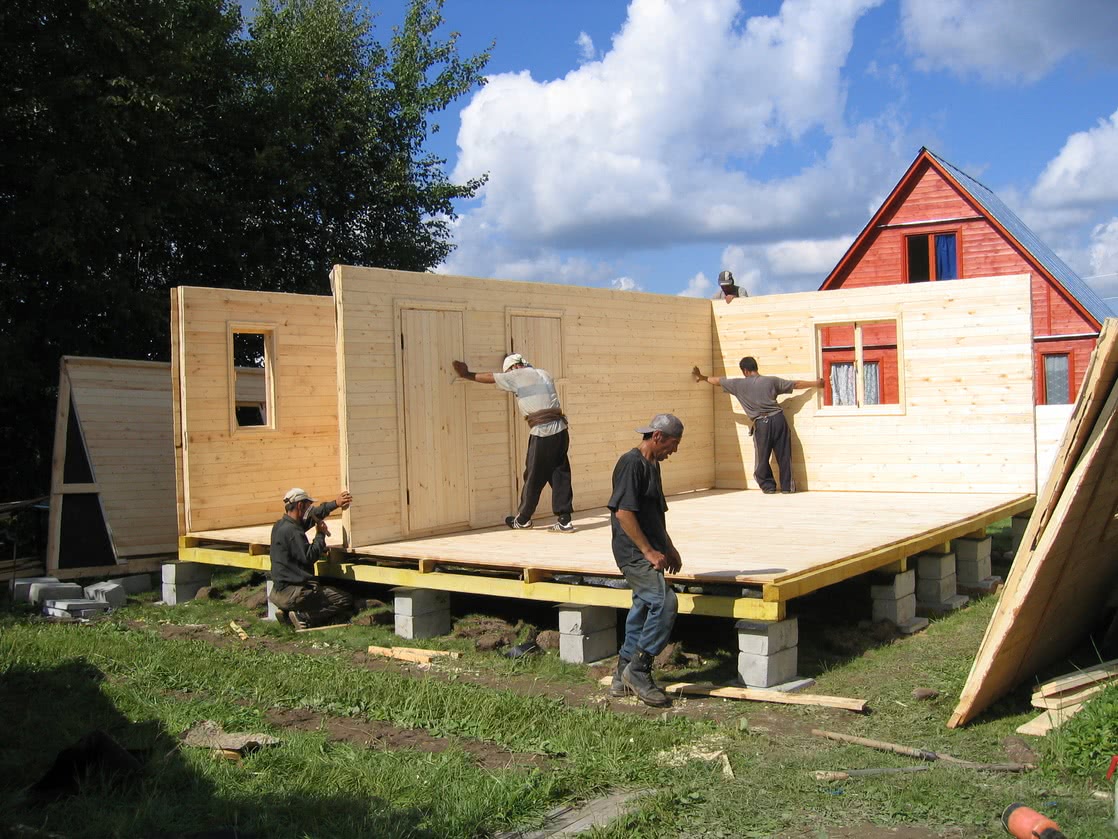

Установка щитов технически не представляет сложности, все относительно непростые моменты учтены в инструкции по монтажу. Самая трудоёмкая и тяжёлая часть работы – монтаж больших стеновых щитов на постоянное место. Они довольно тяжелы, в случае физической невозможности их установки можно продумать систему лебёдок или других подъёмных приспособлений.

Но значительно проще подобрать домокомплект с готовыми щитами, доступными для самостоятельного монтажа.

Коробку дома бригада профессионалов собирает за 1 день с полной фиксацией и окончательным крепежом. Своими руками такая скорость обычно недоступна, но только лишь из-за отсутствия навыков. Самостоятельно или с минимумом помощи коробка может быть установлена за 2-3 дня.

Полы и перекрытия

Обычно и полы, и перекрытия выполняются также в форме щитов и не требуют особой квалификации или навыков плотника. Главное преимущество щитового способа – заводские изделия выполнены с высокой точностью;

1. Технологическая карта раскладки материалов предоставляется;
2. Точки и способы крепежа указаны;
3. Дополнительная подгонка щитов или отдельных элементов полностью исключена;
4. Отдельные стыки и соединения могут быть дополнительно обработаны монтажной пеной, что тоже оговаривается в инструкции к домокомплекту;
5. Производство работ строго по инструкции страхует непрофессиональных строителей от травм и других неприятностей, включая строительный брак.

Крыша и кровля

По окончании монтажа коробки дома в целом, верхней обвязки и устройства чердачного перекрытия, приступают к возведению крыши. Она возводится также из готовых сборочных элементов и может быть выполнена в вариантах, от простейшей двухскатной до сложной конфигурации по индивидуальному замыслу. В последнем случае щиты для крыши изготовитель рассчитывает и выполняет по специальному заказу.

Основное условие для кровельного покрытия – небольшой вес. Это может быть металлочерепица, металлопрофиль, ондулин, еврошифер.

Инженерные коммуникации

Откладывая до лучших времён устройство водопровода, канализации, вентиляции, а также подключение электричества и газоснабжения, застройщик должен подумать об их устройстве через некоторое время.

Любая система жизнеобеспечения требует монтажных отверстий для ввода, что уже очень плохо для каркасного дома, так как нарушает его систему утепления.

Поэтому, перед приобретением материалов для строительства, нужно обязательно уточнить места ввода и вывода инженерных коммуникаций. Точно установив будущие технические проёмы, надо позаботиться о доукомплектовании дома необходимыми материалами для восстановления нарушенных слоёв утепления.

Преимущества и недостатки каркасно-щитового строительства

К неоспоримым преимуществам каркасного строительства можно отнести следующие:

Главное преимущество щитовых домов – их дешевизна и высокая скорость строительства

• Фундамент можно строить самый лёгкий (обычный ленточный, например), что возможно благодаря лёгкости самой конструкции дома. В итоге это существенно удешевляет стоимость каркасного строительства;
• Максимальный срок строительства каркасного дома с учётом времени затраченного на фундамент – 6 месяцев, причём это действительно максимальные сроки. Если же речь идет просто о такой работе, как сборка щитовых панелей на уже готовый фундамент, то возведение дома потребует от силы 3 месяца. Технология, как уже было отмечено выше, действительно доведена практически до совершенства. И это не пустые слова;
• Проекты каркасного дома не предполагают усадки строения, из-за чего щитовой дом своими руками построить довольно просто;
• Щитовое оборудование стоит относительно дёшево, наиболее сложно и дорого будет построить именно фундамент здания, хотя технология его возведения разработана достаточно давно;
• Для строительства каркасного дома не потребуется использование тяжёлой и дорогостоящей техники типа экскаватора;
• Высокая устойчивость к сейсмическим колебаниям. Проекты каркасного дома популярны, например, даже на Камчатке, где сейсмическая активность является самой интенсивной на территории России;
• Щитовое оборудование можно найти на любом строительном рынке;
• Для строительства дома используется только экологически чистое щитовое оборудование;
• В каркасно-щитовом доме есть возможность спрятать внутри стен все возможные коммуникации.

  Структура стандартной стены щитового дома

Есть, разумеется, у подобных зданий и свои недостатки:

• Недолговечность. Вообще, минимальный срок службы каркасного дома при отсутствии должного ухода составляет 30 лет, но производители дают гарантию на 75 лет (понятно, что в этом случае уход за строением должен быть на высочайшем уровне). Если же проводить плановый ремонт щитовых строений как того требует инженерная инструкция, то для такого дома и 100 лет безупречной службы – не предел;
• Ограничение на количество этажей. В основном, все подобные сооружения – одноэтажные, редко можно встретить двухэтажные дома каркасного типа. Большее количество этажей проекты предусматривать не могут, так как сама технология строительства предполагает, что будет использоваться облегчённый ленточный (а часто – даже столбчатый) фундамент.

Этап 2: возведение каркаса и междуэтажного перекрытия

Возведение каркаса при строительстве деревянного дома начинают с монтажа нижней обвязки. Размеры её поперечного сечения напрямую будут зависеть от типа фундамента. Для свай, установленных с большим шагом (3м и более) нижняя обвязка будет мощнее, чем для других вариантов. Нижняя обвязка поверх свайного фундамента, по сути, является ростверком. Во всех случаях (в том числе при ленточном и плитном фундаменте) эта обвязка должна располагаться выше отметки грунта. Нижняя обвязка должна антисептироваться особенно тщательно. Кроме того, под её низ следует подложить гидроизоляцию из плотного полиэтилена, рубероида или другого рулонного изоляционного материала.

Возводить каркас можно двумя методами – собирая каждый элемент отдельно непосредственно в месте его проектного положения, или же собрать на горизонтальной поверхности каркас целой стены, затем поднять его «на попа» и установить на место. Второй вариант предпочтительнее, так как является более производительным. Особенно он удобен при варианте фундамента в виде утепленной шведской плиты – на момент сборки каркаса черновая поверхность пола первого этажа (верх плиты) представляет собой удобную площадку для сбора каркасов стен.

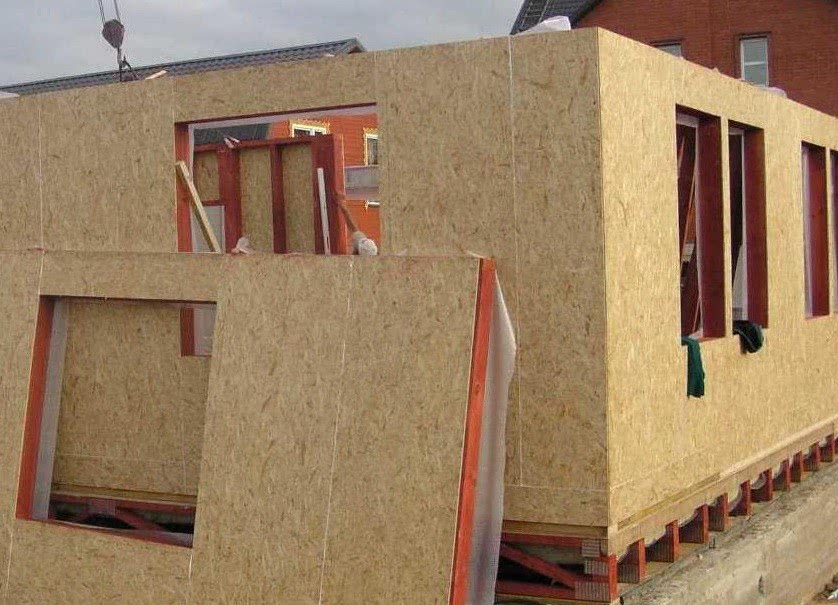

Возведение каркасного дома из заранее собранных каркасов стен.

Пространственная устойчивость каркаса обеспечивается либо щитами (каркасно-щитовая схема, характерная, в том числе, для SIP-панелей), либо накосо набиваемой во взаимно-обратном направлении доской. На этапе монтажа часто используют временные раскосы, устанавливаемые поверх каркаса. После зашивки щитами или диагональными досками одной из сторон будущей стены временные раскосы снимают.

Пример устройства временных раскосов.

В качестве щитов, как правило, применяют OSB (QSB) плиты толщиной 12мм. При зашивке доской её толщина лежит в пределах 18-25мм. Шаг стоек (колонн) каркаса очень часто назначают равным 60см, что в случае каркасно-щитовой схемы вызывает недоумение. Размер OSB плиты составляет 125х250см, вследствие чего шаг в 60см формирует необходимость подрезок каждого щита на 5см по ширине или 10см по длине. При этом шаг в 62,5см будет полностью кратен ширине такого листа (2 шага) и длине (4 шага). При дощатой обшивке кратность в 60см проблем не создает.

Выбор обшивки щит/доска обычно происходит исходя из цен на эти материалы в регионе строительства. При равной цене предпочтение стоит отдать щитовому варианту, как более технологичному и быстровозводимому.

Каркасно-щитовая схема деревянного дома.

Пример обшивки каркаса доской под 45 градусов во взаимно-обратном направлении.

После возведения каркаса стен первого этажа и устройства верхней обвязки (пояса) начинают монтаж балок перекрытия.

Железобетонные перекрытия (как монолитные, так и сборные) в деревянных домах не применяют. От облегченных вариантов типа Terriva и тому подобных так же лучше отказаться. Древесина имеет сильно отличающиеся от остальных материалов показатели линейного расширения при перепаде температуры. Кроме того, древесины, как «живой» материал, немного изменяет свои размеры и при перепадах влажности. Сочетание в несущем каркасе разнородных материалов крайне не желательно.

Балки перекрытия обычно выполняют из доски 50х200мм или спаренных вдвое досках 50х150мм. Второй вариант предпочтительнее при условии спаривания досок зеркальным отображением годичных колец – такая балка будет стабильнее. Шаг балок зависит от перекрываемого пролета, размеров поперечного сечения и нагрузок. Обычно этот шаг лежит в пределах 60-100см.

Вариант монтажа деревянных балок перекрытия.

Перед возведением каркаса следующего этажа необходимо настелить половой настил поверх балок перекрытия. Для этого применяют шпунтованные половые доски или плитные материалы (OSB, фанера) в два слоя. Стыки второго слоя не должны совпадать со стыками первого. В случае применения половой доски до окончания строительства от загрязнения и повреждения её защищают листами ДВП или плотного картона.

Перекрытия в деревянных каркасных домах должны быть звукоизолированными. Желательно применять отделочные материалы с виброразвязкой. Например, ламинатное покрытие, укладываемое поверх подложки из пробкового дерева. В противном случае слышимость будет очень высокой, а пол будет представлять собой аналог барабана.

Пример устройства звукоизолированного перекрытия по деревянным балкам с виброразвязкой.
