Устанавливаем откосы на окна из сэндвич панелей своими руками

Пошаговая инструкция по монтажу наружных откосов из металла

До того как приступить непосредственно к рабочему процессу, ознакомимся с материалами и инструментами, которые потребуются. Для удобства посетителей сайта информация приведена в виде таблицы.

Таблица. Перечень всего необходимого для монтажа откосов.

Название Краткое описание
Строительный нож С его помощью вы будете резать упаковку откосов из металла.
Рулетка Она необходима для того, чтобы проводить измерения.
Монтажный пистолет, герметик Требуются для заделки стыков между частями откоса, а также между ним и самим окном.
Саморезы С их помощью будет крепиться металлический откос. Постарайтесь, чтобы шляпки саморезов подходили по цвету к изделию.
Ножницы по металлу Они вам потребуются, чтобы подгонять откосы по размерам окна.
Шуруповерт Нужен для закручивания саморезов.
Сверла по бетону/металлу Потребуются, чтобы сверлить крепежные отверстия в стене и деталях откоса.
Длинная бита для саморезов Полезна при работы в труднодоступных местах.

Отделка наружных откосов

После подготовки всего необходимого можете приступать непосредственно к рабочему процессу.

Шаг 1. Вначале откосы распаковываются, проверяется их комплектность и отсутствие заводского брака. В нашем примере это стартовые профили, пара боковых откосов, верхний откос и нижний отлив.

Откосы распаковываются

Шаг 2. Измеряется оконный проем. Следует помнить, что пластиковые окна порой устанавливаются в плоскости, которая не параллельна наружной стене здания. Этот момент обязательно учитывается во время подгонки откосов и нижнего отлива.

Нижний отлив подгоняется

Шаг 3. Результаты переносятся на нижний отлив – он обычно поначалу немного больше ширины проема. В дальнейшем деталь обрежется, а по бокам будут сформированы «ушки».

Перенесение результатов измерений на нижний отлив

Шаг 4. Отлив обрезается в соответствии с шириной проема при помощи ножниц по металлу, по бокам оставляются трапециевидные «ушки». Последние загибаются кверху (см. фото ниже). Кроме того, на наружной стороне отлива оставляется треугольник, необходимый для прикрытия угла проема.

Отлив обрезаетсяВот так должен выглядеть край нижнего отлива после подрезки

Шаг 5. Нижний отлив еще раз примеряется и, если с размерами все в норме, отмечаются и сверлятся крепежные отверстия (если последние не были сделаны ранее).

Далее отлив примеряется

Шаг 6. Отлив выравнивается по ширине, после чего крепится саморезами.

Фиксируется отлив

Шаг 7. Выполняется примерка F-образных стартовых профилей по высоте по бокам оконного проема. Отмечается место, куда по высоте доходит профиль.

Примеряются F-образные стартовые профили

Шаг 8. Далее сверху устанавливается стартовый профиль, при помощи которого будет установлена верхняя планка откоса.

Монтируется стартовый профиль

Шаг 9. В профиль вставляется и крепится требуемый элемент. Если нужно, деталь предварительно обрезается и создаются «ушки», благодаря которым боковые стартовые профили будут надежно закреплены в проеме.

Крепится верхний декоративный элемент

Шаг 10. Боковые профили крепятся посредством «ушек», которые находятся на нижнем/верхнем элементах.

Крепится боковой профильФото процесса

Шаг 11. На эти профили устанавливаются боковые откосы, для фиксации используются металлические заклепки или саморезы. После этого, если есть желание, щели и стыки заделываются герметиком для более надежной защиты оконной рамы от влаги.

Установка боковых откосов

Отделка откосов штукатуркой

После установки новых окон монтажная пена аккуратно срезается канцелярским ножом. Образовавшиеся щели заделывают штукатуркой. Веником удаляется строительный мусор с поверхности оконных проемов. Перед нанесением штукатурки, откосы следует прогрунтовать. Грунтовка является надежным связующим звеном между кладкой и штукатуркой, и обеспечивает надежное схватывание двух материалов.

  • На начальном этапе производят разметку рабочей площади, оставляя 1 см отклонения от перпендикуляра к оконной раме;
  • По поверхности откоса расставляют маяки при помощи небольших частиц штукатурного материала;
  • При помощи шпателя штукатурка наносится и разравнивается по откосу. Маяки постепенно удаляются, а освободившиеся места заделываются раствором;
  • Высыхает слой штукатурки несколько дней, после чего шпатлевкой заделываются все стыки и кромки окна.

Для обеспечения естественного расширения пластика и исключения появления трещин на штукатурке, не застывший раствор прорезается шпателем в месте стыкования рамы и откоса. Толщина паза должна быть не менее 3 мм.

В конце штукатурных работ производят зачистку шероховатостей мелкой наждачной бумагой. Оштукатуреные откосы чаще всего декорируют обоями или красят.

Монтажная часть

Когда подготовка будет завершена, остаётся сделать сами откосы. Это довольно легко выполнить своими руками, так как вся работа сводится к установке пластиковых панелей с утеплителем. Для удобства стоит использовать тонкий нож, чтобы направить материал точно в паз, не заминая кромок.

Но предварительно следует обрезать панели ПВХ по длине и ширине каждого откоса. Это позволит позже только закрепить материал на каркасе, так как у окон сэндвичи будут держаться за счёт профилей. Сделать это также помогут саморезы, которые закручиваются в торец пластиковых панелей.

В довершении всего необходимо установить уголки ПВХ на откосах окон. Они будут играть роль обналички. Также используется пластиковый F-образный профиль, который вставляют в сэндвич. Крепится этот элемент при помощи клея. Но окантовку оконного проёма можно сделать и по-другому. Для этого понадобится пластиковый уголок шириной не менее 30 мм. Его отрезают по длине и стыкуют в местах пересечения друг с другом «на ус». То есть зарезают под 45 градусов.

https://youtube.com/watch?v=d3jUehO2JA0

Эту работу легко сделать своими руками при помощи обычных ножниц

Но выполнять эти действия необходимо очень осторожно, так как пластик достаточно хрупкий и при не аккуратном обращении может дать скол или трещину. Если такое произошло, то детали потребуется замена, хотя некоторые мастера и пытаются отремонтировать повреждённое место при помощи специального герметика, полностью повторяющего материал элемента

Предыдущая запись Регулировка ручек и петель на пластиковом окне
Следующая запись Что необходимо для утепления пола современного балкона или лоджии?

Полезные рекомендации

В каждой работе есть свои тонкости, которые необходимо учитывать при проведении монтажа.

Секреты и полезные рекомендации:

  • при минусовой температуре воздуха лучше использовать зимнюю пену и герметики;
  • если помещение не отапливается, отделку делать минимум через сутки;
  • при сильных повреждениях стены нужно провести мероприятия по ее выравниванию;
  • по возможности заказывать распил сэндвича у продавца;
  • при заполнении больших зазоров одновременно применять несколько видов утеплителя;
  • F-профиль нарезать с запасом 2—3 см;
  • использовать скотч для стыков примыканий до полного высыхания клея.

Состав панелей

Листы сэндвича выполнены из экструдированного пенополистирола толщиной 0,9 см. Изделия могут быть оформлены ПВХ по одну или обе стороны. Размер панелей для окон — 150 на 300 см. В составе присутствуют следующие материалы:

  1. Брус из дерева, являющийся наводящим.
  2. Верхняя панель, выполняющая роль декоративной отделки.
  3. Различные по форме профили, изделия С-образного типа устанавливают со стороны помещения. Специальный J-образный элемент нужен для крепления внутренней границы.
  4. Полистироловый утеплитель, которым заполняются все полости. В силу этого конструкции не дают холоду проникать внутрь помещения.

Для утеплителя используется вспененный пластик, пенополиуретан, а также экструдированный полистирол. Наружный слой может быть выполнен из таких материалов:

  1. Многослойный пластик. Для его изготовления смолами пропитывают слоистый материал, который состоит из прессованной крафт-бумаги.
  2. Листы жесткого ПВХ. Для производства сэндвича используют белый листовой материал, толщина которого может варьироваться от 0,8 до 2 мм. Специальное внешнее покрытие бывает как матовым, так и глянцевым.
  3. Листы вспененного пластика. Материал внутри пористый, имеет высокие термоизоляционные показатели.

На сегодняшний день в строительных магазинах представлена широкая цветовая гамма изделий, что дает возможность подобрать оттенок в тон окна. Следует отметить, что сэндвич для окон может быть в виде готовой системы. В таком случае не требуется проведения каких-либо подготовительных работ по сборке конструкции. Изделия фиксируются к откосу с помощью специальной клеевой смеси. Второй вариант предполагает сборку и фиксацию панели при помощи саморезов.

Панели могут быть одно- или двусторонними. В последнем варианте все стороны считаются лицевыми. Некоторые склонны думать, что сэндвич можно использовать только для пластиковых оконных конструкций, однако их допустимо устанавливать и на деревянные окна. Односторонние конструкции предполагают, что одна сторона внешняя, а вторая внутренняя. Лицевая часть немного толще черновой

Важно понимать, что монтаж сэндвич-панелей для откосов ПВХ окон очень важен по ряду причин:

  • изделия препятствуют образованию конденсата и попаданию влаги;
  • улучшаются термоизоляционные характеристики;
  • швы защищаются от разрушения.

Без трудностей выбора: почему сэндвич панели

Использовать современные сэндвич панели для монтажа – одно удовольствие. И вот почему:

  • нет необходимости в дополнительном утеплении откосов;
  • привлекательный внешний вид;
  • простота монтажа;
  • долговременное использование (до 20 лет);
  • доступная цена (примерно тысяча рублей за квадратный метр – этого хватит на отделку откосных частей одного евроокна).

Сэндвич панели – идеальный отделочный материал, стоит недорого, а служит долго и без нареканий

В строительной среде сэндвич панели называют бутербродом. Состоит покрытие из 2 или 3 частей:

  • 1 слой – пластик;
  • 2 слой – экструдированный пенополистирол;
  • 3 слой – снова пластик.

Для отделки откосных элементов нужен двухслойный материал. Красивая отделка важна только на поверхности. В данном случае утеплитель (он же – экструдированный пенополистирол – должен соприкасаться со стеной).

Важно: утеплитель в панелях-«бутербродах» считается экологически чистым. Его можно использовать без опасений и ограничений

Он не горит, не выделяет вредных веществ при нагревании, не теряет форму в процессе эксплуатации, не впитывает пар и воду, но позволяет воздуху свободно циркулировать.

Внутри панелей – безопасный эко-утеплитель, он позволяет воздуху свободно циркулировать, поэтому не образуется плесень

Найти сендвич в магазине – не проблема. Это популярный отделочный материал. Знак качества имеют товары от производителей:

  • «ТСП»;
  • «ТЕПЛАНТ»;
  • «Веста парк»;
  • «Техностиль»;
  • «Стимет»;
  • «Стройпанель».

Отечественная продукция дешевле зарубежных аналогов, хотя существенных различий в качестве между ними нет, поэтому переплачивать бессмысленно.

Все о материале расскажет видео.

Устройство оконных или дверных откосов из сэндвич панелей

Структура этого отделочного материал аналогична поверхности пластикового окна. Поэтому использовать дополнительный декор не нужно. При обработке такими панелями необходимо соблюдать техническую инструкцию, и иметь немного практики в проведении этого монтажа. Если приобрести панели в супермаркете готовые к установке – это может ускорить и упростить установку.

Монтаж необходимо начинать с подготовительных процессов. Сюда входит приобретение специальных инструментов и необходимых материалов:

  • пластиковые профили,
  • панели толщиной не менее 8 мм,
  • полоса стартовая,
  • утеплительный материал,
  • рейки из дерева,
  • электрическая дрель со сверлами,
  • измерительная рулетка,
  • малярный шпатель,
  • спиртовой уровень,
  • раствор из песка и цемента,
  • саморезы различной длины и диаметра,
  • канцелярский острый нож,
  • ножницы, которые предназначены для резки металла,
  • степлер.

Подготовить рабочую поверхность. Для этого удалить остатки старых отделочных материалов: штукатурки, шпаклевки либо обоев. Обработать чистую поверхность антигрибковым составом. Если во время монтажа нового стеклопакета образовались зазоры, их заделывают раствором из цемента. Этот процесс необходим, чтобы закрыть срезанную монтажную пену. Таким образом, она не будет портиться от прямых УФ лучей, и уплотнится монтажный шов.

Чтобы установка панелей своими руками была качественной, используют несколько технологий. Одна из них упрощенная. Сначала по бокам проема монтируются рейки из древесины. Они крепятся длинными шурупами, но до конца не фиксируются. Отверстия, приготовленные для шурупов, выполняются дрелью. Боковушки проема оформить, как положено, чтобы они были прямыми и только потом затянуть шурупы до конца.

Теперь можно устанавливать стартовую полосу. Ее крепят по внешнему краю окна. Состыковка полос проводится так, чтобы соединения были ровными и гладкими. Если появляются выступы, их срезают ножом. Эти П-образные профили из пластика имеют специальный паз, куда будет размещаться панель. Противоположный край прикрепляют по диагонали к рейкам. Затем крепится дугой F- образный профиль, а стыки покрываются герметиком.

Установка

Результат будет отменным, если придерживаться некоторых рекомендаций, которые дают специалисты:

монтаж начинают с детали, которая сверху;
если использовать специальную монтажную пену, важно помнить, что когда она застывает, имеет свойство расширяться и может действовать на конструкцию;
при образовании излишка силикона убирать его надо при помощи кусочка пластика;
материал выбирать хорошего качества;
до тех пор, пока не закончится установка откосов, с окон не снимают защитную фабричную пленку;
чтобы изготовленная конструкция осталась целостной и не потеряла внешнего вида, сразу после монтажа ее оставляют на 18 часов.

Еще один вариант, когда не использовалась стартовая полоса в начале. В таком случае в монтажной пене выполняется  углубление, а в него вставляют сэндвич панели, изготовленные из ПВХ, предназначенных для откосов. Но какой бы вариант не был выбран, первоначально стоит изучить информацию о правильной установке и последовательности проведения всех этапов.

Установка на оконные откосы показана в этом видео:

https://youtube.com/watch?v=v0QCUdJ8Mo4

Проголосовали более 263 раз, средняя оценка 5

Минусы и плюсы откосов из сэндвич-панелей

Основные преимущества и недостатки

Указанный тип откосов выполняется при помощи монтажной пены — качественного герметика на полиуретановой основе. Материал распределяется по центру между двумя небольшими листами из ПВХ-конструкции.

Среди главных его преимуществ выделяют следующие:

  1. Никакой дополнительной обработки и декорирования поверхности после установки откосов не требуется, ведь плоскость отличается структурой, в точности похожей на металлопластиковые изделия.
  2. Гипсокартон с течением времени подвержен растрескиванию и промоканию под влиянием влаги, представленной в виде конденсата. Сэндвич-панели для оконных откосов всегда остаются непромокаемыми и не разрушаются.
  3. Если и понадобится утепление сэндвич-панелей, то это скорее в мерах перестраховки, ведь материал совершенно не пропускает холод. Специалисты чаще проводят подобные мероприятия с целью обездвижить и укрепить конструкцию на окне.
  4. Очистить сэндвич-панели не составляет никакого труда, тряпочкой, смоченной в мыльном растворе, оттираются пыль, грязь и даже кофейные пятна. Если это не помогло, разрешается использовать моющее средство, которым обычно моют посуду, но без наличия в составе абразивного вещества.
  5. Установка сведена к простой и понятной процедуре, таким образом, справиться с монтажом сможет даже новичок в строительном деле.
  6. Срок эксплуатации, заявленный изготовителем, колеблется от 15 до 20 лет. Откосам не страшны град, сильный ветер и дождь.

Самое время обсудить минусы сэндвич-панелей

Скорее они связаны с низким качеством предлагаемого материала, поэтому при покупке обращайте внимание на производителя, не бойтесь задавать продавцу-консультанту неудобные вопросы и требовать показать сертификацию

Обращайте на качество материала панелей

Это в ваших интересах, ведь панели низкого качества под влиянием знойной погоды и высоких температур приобретают жёлтый оттенок, от которого невозможно избавиться, и деформируются, поэтому считаются крайне ненадёжными и ломкими.

Многое зависит от старательности и ответственности того, кто принялся за монтаж откосов из сэндвич-панелей. Небрежное отношение, спешка и несоответствие технологии установки может впоследствии привести к образованию пустот между панелями и подоконником.

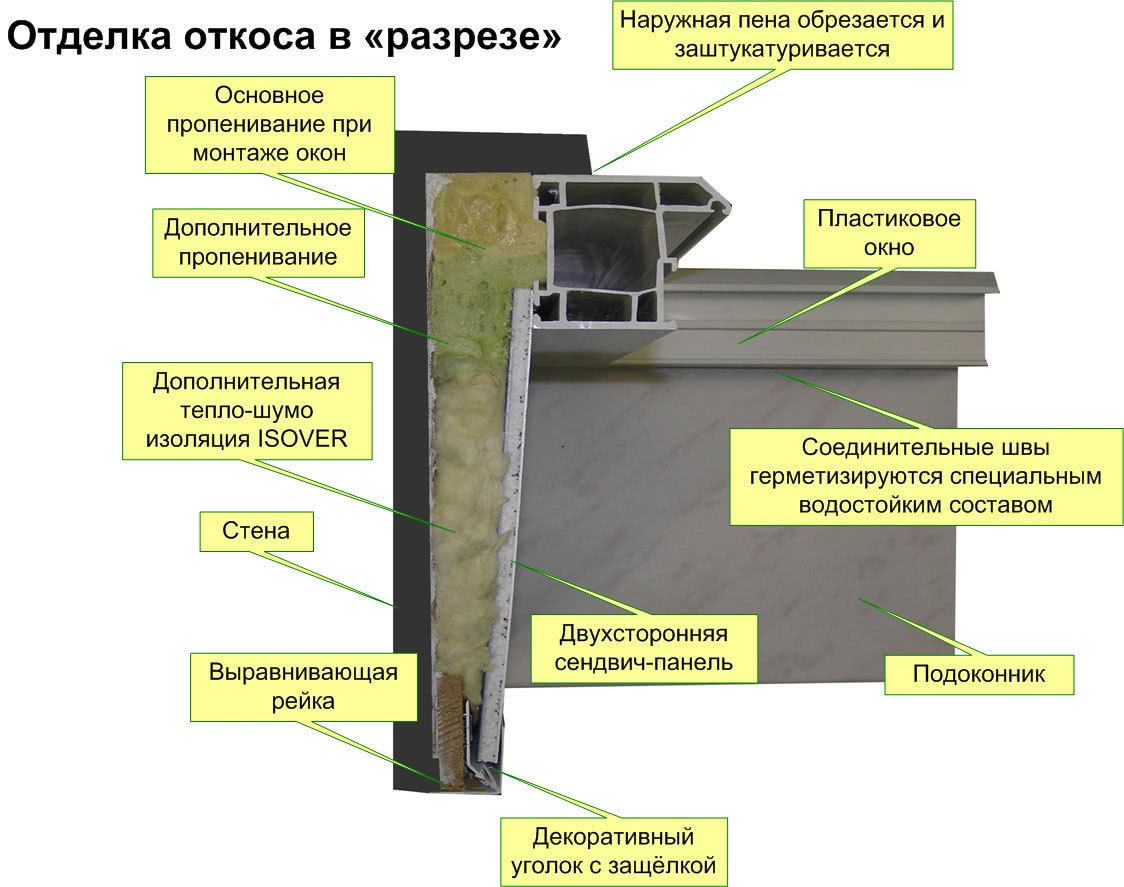

Устройство откосов из сэндвич-панелей

Изучение устройства внутренней конструкции позволяет сделать вывод, что откосы из сэндвич-панелей очень похожи на привычные пластиковые

Если вы обратите внимание на функциональную составляющую этих двух экземпляров, то поймёте, что их технические характеристики также идентичны

Чтобы сделать откосы из сэндвич-панелей своими руками, вам придётся собрать в одно целое несколько компонентов изделия, а именно:

  1. Профиль, выполненный из пластика, представленный в П-образной форме. Другое его название — стартовый профиль, ведь именно с его монтажа берёт начало установка приспособления. Фиксация происходит непосредственно по периметру оконной коробки, создавая нужное соединение откосов между собой и с другими важными деталями окна.
  2. Сэндвич-панель представляет собой композит, где полиуретан или полистирол находится в центре между пластинами, сделанными из пластика. Толщина панели может быть самой разнообразной — от 10 до 32 мм включительно. Какая модель подойдёт в этом конкретном случае, зависит от свободной площади, идущей от края оконной коробки до её торца. Специалисты рекомендуют воспользоваться универсальным устройством, толщина которого составляет 24 мм.
  3. Наличник — профиль из пластика, принимающий F-образный вид. Отличие от стартового профиля состоит в том, что наличник дополнительно имеет выступающую широкую часть, перекрывающую стык, образующийся во время монтажа конструкции между листом и углом окна, который расположен с наружной стороны.

Мастера применяют и другие способы обустройства сэндвич-панелей. В большинстве случаев в ход идут кронштейны, фиксирующие переднюю часть панели за счёт присоединения наличников из пластика по типу рейки. Такой тип откосов называется европейским, а процесс сборки больше напоминает конструктор, позволяющий превратить монтаж откосов из сэндвич-панелей в лёгкую и быструю процедуру.

Как сделать наружные откосы для пластиковых окон

Приобретая пластиковые окна, покупатели не всегда догадываются, что если сэкономить на качестве используемых комплектующих элементов или осуществлении монтажных работ, то можно вместе с новыми стеклопакетами получить еще и ряд совершенно ненужных проблем. Именно к такой экономии относится отказ от выполнения отделки внешних (наружных) откосов. Многие потребители, в силу не осведомленности, либо большого желания сэкономить, думают, что наружные можно отделать и потом.

Несмотря на то, какой бы вид вы не выбрали, окна должны быть хорошо заделаны, то есть шов между окном и стеной должен быть герметичным, чтобы потом не ломать голову, почему потеют пластиковые окна.

Их мнение – такие откосы носят только декоративный характер. Оно ошибочно

На подобные конструкции, кроме декоративной функции, возложена такая задача, как защита монтажного шва, а это очень важно при эксплуатации оконной конструкции

Еще раз напомним, что наружные откосы не уступают по важности внутренним откосам. К их выбору и монтажу необходимо подходить с большой ответственностью

Давайте более подробно изучим эту проблему.

Итак, главный принцип обустройства монтажного шва гласит: плотность изнутри значительно больше, чем снаружи. Что же это означает?

Означает это то, что монтажный шов внутри помещения должен обладать такими качествами, как непроницаемость влаги и пара. А вот для шва снаружи характерно только первое качество – влагонепроницаемость. А что касается пара, то, наоборот, наружный монтажный шов должен с легкостью пропускать пар.

Но не подумайте, что пар в прямом смысле этого слова. Пар в качестве очень маленьких взвешенных молекул воды, которые содержатся в воздухе. Именно этот пар, находящийся в воздушном пространстве, способствует различным процессам, характерным для окна и помещения в целом.

Это процессы увеличения и уменьшения влажности в комнате, образование конденсата на стеклах и стенах, размножение плесени и других грибков.

Швы, выполненные с использованием монтажной пены, достаточно быстро утратят свои положительные качества, так как пена является материалом, неустойчивым к ультрафиолету.

Значит, под его воздействием она быстро темнеет и теряет положительные свойства изоляции. Период времени, за который произойдет выход из строя монтажной пены как изоляционного материала, различен. Он будет зависеть от условий, в которых находится окно. Но, рано или поздно, неприятности произойдут.

К ним относится, например, высыпание пены. И, как следствие, нарушение герметичности шва. Или, впитывая в себя влагу, монтажная пена, на порядок снизит теплоизоляционные свойства оконной конструкции.

Проще говоря, наружные откосы для пластиковых окон, точнее, их обустройство, являются строго обязательным условием для долговечности и качественной эксплуатации пластикового окна.

Определить наличие проблем, касающихся отделки монтажного шва снаружи, можно по следующим признакам: например, обильное образование конденсата по поверхности (по всему периметру), в зимнее время может появляться наледь в местах расположения оконных петель или свист и завывание во время ветреной погоды.

Если хотя бы один из признаков присутствует при эксплуатации вашего пластикового окна, то нужно либо устранить недоделки самим, либо обратиться к профессионалам.

Способы отделки откосов сэндвич панелями

Специалисты используют три базовые технологии:

  • монтаж на пене,
  • монтаж на жидких гвоздях,
  • монтаж на деревянных брусьях.

Монтаж на пене наиболее простой вариант. Для этого следует покупать сэндвич панели с жестким каркасом. Процедура выглядит так:

  • снимаются размеры,
  • обрезаются планки рамы,
  • собирается каркас,
  • фиксируется он в распорку между подоконником и верхним откосом,
  • обрезаются панели,
  • далее они вставляются в каркас.

В начале собираются два боковых откоса, и только затем верхний. Перед тем, как задувать конструкцию пеной, необходимо проверить откосы уровнем и установить распорки, чтобы разбухающая пена не сместила каркас.

Для этого способа подходит только двухслойные сэндвич панели. При этом, для увеличения адгезии перед задувкой внутреннюю поверхность панелей и стену дома следует обработать водой (из пульверизатора или обычной кисточкой).

Через сутки пена станет и ее нужно будет подрезать. После этого одеваются декоративные накладки. Некоторые мастера делают это сразу, но это не соответствует технологическим требованиям.

Огромное достоинство этого способа отделки оконных откосов сэндвич панелями в том, что в монтажной пене не заводятся паразиты, она устойчива к любым раздражителям, как природным, так и химическим. Следовательно, применять целесообразно для работы с деревянными окнами.

Жидкие гвозди подойдут в том случае, если поверхность стен сохранилась достаточно хорошо. Они позволяют обойтись без каркаса и монтировать панели прямо на стену. Этот способ актуален для высоких окон, где обилие дополнительного пластика портит внешний вид. Работа делается следующим образом:

  • снять размеры,
  • обрезать панели,
  • произвести предварительную примерку,
  • выровнять стену (сбить лишнее или доштукатурить),
  • приклеить панели.

Первым делом клеится верхняя панель, боковые подгоняются уже под нее. После выполнения работ останутся две нерешенных задачи:

  • швы в местах прилегания,
  • открытая торцевая часть.

Швы убирают либо обычной шпатлевкой под цвет откосов, либо (если цвет пластика белый) силиконом. В последнее время для этих целей применяют еще и качественную акриловую краску, которая по фактуре похожа с покрытие ПВХ и создает гармоничный внешний вид.

Торцевую часть достаточно оштукатурить. Если окна занимают всю площадь стены, очень эффектно окрасить ее в белый цвет, при этом, сэндвич панели тоже должны быть белыми. Более ортодоксальный способ – поклейка обоев.

Для того чтобы уменьшить расход пены при монтаже сложных, сильно разрушенных откосов, используют деревянные бруски, которые служат основанием для крепления каркаса. Технология такая:

  • снимаются размеры,
  • обрезаются балки,
  • из них собирается прямоугольник,
  • к нему пришиваются строительным стиплером каркасные планки сэндвич панелей,
  • обрезаются панели и вставляются в каркас,
  • задувается пена,
  • через 24 часа обрезается лишнее и монтируются декоративные накладки.

Такие оконные откосы из сэндвич панелей устойчивы даже к механическим повреждениям. Лучше всего использовать трехслойную панель, так как двухслойная не обладает достаточной жесткостью для данной конструкции. Но это не принципиально.

После того, как Вы введете параметры изделий и нажмете кнопку “оформить заказ”, Вы попадете на страницу ввода контактных данных, где мы предложим Вам:

  1. Перезвонить — с Вами свяжется специалист компании и ответит на вопросы;
  2. Прислать счет на оплату — этот вариант подойдет для самостоятельной отделки откосов. Забрать готовый заказ Вы можете со склада или заказать доставку;
  3. Вызвать замерщика — выберите этот пункт, если хотите чтобы замер и отделку откосов выполнил компетентный специалист.

Изделия запускаются в работу только после внесения предоплаты. Оплатить заказ можно наличными в офисе ОкнаМаг (контакты) или банковской картой на сайте.

Свойства пластиковых материалов

Стандартные ПВХ имеют полую внутреннюю конструкцию, уплотнённую рёбрами жёсткости. Сэндвичи обладают многослойной структурой, кроме пластикового основания из поливинилхлорида, содержат слой утеплителя. Характеристики:

  1. Возможны 3 способа стыковки — бесшовный, рельефный, рустовый — для создания монотонной или рельефной структуры. Для отделки откосов подойдут бесшовные модели.
  2. Разные типы отделки покрытия — матовые, глянцевые, монотонные, узорчатые.
  3. Разделение по эксплуатационному назначению на листовые, панельные, вагончатые.
  4. Использование полистироловых, минеральных, понеполиуретановых утеплителей в сэндвич-панелях.

Свойства пластика:

  • низкий вес;
  • шумоизоляция;
  • низкая проводимость тепла;
  • экологическая безопасность;
  • антисептическая безопасность;
  • устойчивость к химическим, термическим раздражителям.

ПВХ-панели имеют широкую размерную сетку, где изделия отпускаются в среднем плитами 3 х 1,5 м. Ключевую роль играет толщина панели, для откосов оптимальна от 10 до 24 мм, но не менее 8 мм.

Важно

Чем больше толщина сэндвич-панели, тем больше слоёв утеплителя она содержит. Однако при выборе следует учитывать установку отопительных систем, которые могут приводить к некорректной терморегуляции. Оптимален монтаж двухслойных моделей.

Сэндвич панели для откосов технические характеристики

Сэндвич-панели – это многослойные бескаркасные строительные конструкции. Слово «сэндвич» (от англ. sandwich – слоить) обозначает «слоистое» строение строительной конструкции.

Свойства и области применения ПВХ сэндвич-панелей

Панели собираются между собой в стеновые блоки при помощи профилированного замкового соединения, находящегося в теле панели. Сэндвич – панели относятся к ряду легких ограждающих конструкций.

ПВХ – сэндвич панель представляет собой трехслойную конструкцию: два жестких листа ПВХ между которыми находится утеплитель (пенополистирол (прессованный или вспененный (PSV), экструдированный – ST, XPS), или в редких случаях – пенополиуретан – FPU).

Рисунок 1ПВХ сэндвич-панель

ПВХ сэндвич панели с наполнителем из пенополиуретана обладают наилучшими теплосберегающими характеристиками. Пенополиуретан является наиболее экологически чистым материалом. Разрешено применение в жилых помещениях. Имеет минимальную гигроскопичность и наибольший срок службы.

Пенополистирол отличается высокой прочностью, химической стойкостью, долговечностью, высокими теплоизоляционными свойствами.

В зависимости от климатических условий и назначения строящегося (реконструирующего) объекта применяется тот или иной тип утеплительного материала.

В качестве наружного слоя пластиковой сэндвич-панели могут применяться различные материалы:

• Жесткий ПВХ лист (rigid PVC sheet)• Вспененный ПВХ лист (foam PVC sheet)• Слоистый пластик (HPL)

Жесткий ПВХ лист – наиболее часто встречающийся в пластиковых сэндвич-панелях материал, применяемый для откосов. Для производства сэндвич панелей с жестким ПВХ чаще всего применяется листовой материал белого цвета, толщина которого варьируется от 0,8 — 2 мм, поверхность листа может быть как глянцевой, так и матовой. Плотность такого материала – 1,4 г/см3.

Вспененные ПВХ листы получили такое название из-за пористой внутренней структуры, которую специально получают при экструзионном производстве листов. Вспенивание пластика происходит на выходе из экструзионной головки, при этом по толщине листа получается мелкоячеистая структура, содержащая большой процент мельчайших замкнутых пузырьков воздуха. Поэтому, в дополнение к вышеуказанным свойствам, ПВХ листы обладают малой плотностью (0,6 г/см3), и хорошей теплоизоляцией. Вспененные ПВХ листы также, как и жесткие ПВХ листы, обладают хорошей влагостойкостью. При отрицательных температурах ударная прочность вспененных пластиков уменьшается.

Термин HPL означает способ производства материала: собирается «пачка» бумаг (крафт-бумага для внутренних слоев, декоративная для поверхности, оверлей — для защиты поверхности) пропитывается фенолформальдегидными и аминоформальдегидными смолами и спрессовывается в этажном прессе под давлением от 90 до 110 кг/см2. При прессовании применяется технологическая оснастка, которая определяет текстуру поверхности. В этом качестве используются специальные прокладочные металлические листы и матрицы, поверхность которых представляет собой рельефные изображения, имитирующие поры дерева, поверхность камня и т.п. Эти рельефы переносятся на поверхность листа пластика, что позволяет получить различные типы поверхности: глянец, «сатин», поры дерева, «асфальт» и пр. HPL производится только в листах. Толщина листового слоистого пластика для производства сэндвич-панелей чаще всего составляет 2 мм. Из всех вышеописанных пластиков для облицовки утеплителя в сэндвич-панели HPL является наиболее прочным и надежным материалом, и сэндвич-панели с HPL могут применяться в таких эксплуатационных условиях, которые предполагают наибольшие нагрузки на материал.

Любой из вышеописанных облицовочных пластиков может быть покрыт ренолитной пленкой, что сделает его более подходящим для декорирования. Чаще всего в целях декорирования используются сэндвич-панели с HPL. Для откосов и окон чаще всего используется простой жесткий матовый или глянцевый ПВХ лист белого цвета. Реже всего применяются панели со вспененным ПВХ.

Какие способы обработки откосов применяются сегодня

Для отделки откосов используется несколько строительных технологий. Каждый из способов по-разному решает вопрос теплоизоляции оконного блока. Для одних материалов используются дополнительные слои пенопласта или каменной ваты, другие, например, сэндвич панели в таком дополнении не нуждаются.

Самым распространенным способом заделки выступает штукатурка или шпаклевка. Недостаток метода проявляется еще и в том, что штукатурка может накладываться за один проход слоем в 1,5-2 см. Время высыхания одного слоя 24-36 часов.

Штукатурка откосов

Метод установки гипсокартонных листов значительно сокращает сроки работ, а поверхность получается ровной и гладкой. Недостаток метода состоит в необходимости установки под лист гипсокартона теплоизоляции. Сам гипсокартон крепится к стенам монтажным клеем. Время схватывания раствора 3-4 часа. После этого можно делать шпаклевку.

Обшивку вагонкой сделать легче всего. Достаточно установить каркас и профили – стартовый и финишный, нарезать вагонку и вставить в профиль. Но при этом придется заполнить полость под обшивкой теплоизоляционным материалом – пенопластом или минеральной ватой. Недостатки пластиковой вагонки проявляется через 3-5 месяцев – облицовка пожелтеет от солнца, сырость будет проступать через стыки пластин.

Установка сэндвич панелей решает одновременно несколько проблем. Листы имеют внутренний теплоизоляционный слой, что избавляет от применения дополнительного слоя утеплителя. Крепить элементы можно на монтажную пену, которая затвердевает уже через несколько минут.

Установка сэндвич панелей
