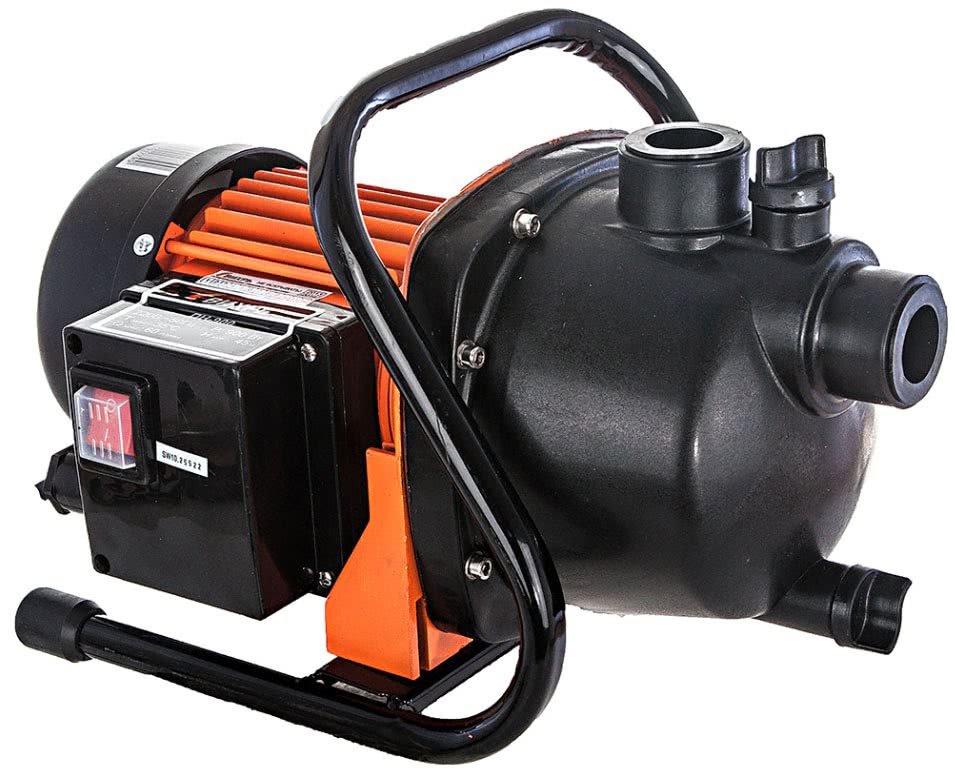

Что учесть при установке и подключении насоса
Несмотря на имеющиеся конструктивные различия, подбор, монтаж и ввод в эксплуатацию самовсасывающих насосов осуществляется аналогично
Очень важно, чтобы агрегат был установлен в помещении или приямке, хорошо защищённом от затопления и низких температур
Высота всасывания жидкости насосом ограничена, и чтобы её обеспечить по максимуму, нужно учесть кое-какие нюансы:
- При динамическом уровне воды в водозаборе до 5м подающий трубопровод должен иметь такой же условный проход, что и всасывающий патрубок.
- Подъём воды с отметки более пяти метров требует увеличения диаметра трубы на один типоразмер.
- Всасывающая труба должна быть как можно более короткой, прямой, без поворотов и пережимов.
- Подающий трубопровод должен быть не строго вертикальным, и иметь небольшой наклон в сторону насоса. Все соединения требуют качественной герметизации.
- Следует избегать попадания в систему воздуха, поэтому труба должна быть погружена в толщу воды не менее чем на 40 см. К тому, же расход воды не должен превысить скорость естественного притока воды (дебит водозабора).
- Во избежание засорения водоприёмной части насоса на подающую трубу устанавливается сетчатый фильтр с обратным клапаном.
- Для удобства обслуживания системы на всасывающем и напорном трубопроводах ставят запорную арматуру.
- Чтобы проще было регулировать расход воды и уменьшить количество запусков и отключений двигателя насоса, в сеть внедряют гидроаккумулятор.
Когда подключение производится своими руками, то инструкция производителя должна быть основным документом, которым следует руководствоваться. И если вы всё сделали правильно, насос будет работать стабильно, не создавая своему владельцу проблем.
Разновидности самовсасывающих насосов
Основная градация насосов осуществляется по устройству, которые имеют абсолютно разный принцип действия.
Центробежный самовсасывающий насос
Это конструкция улиточного типа, внутри которой расположен двигатель, а на валу закреплена крыльчатка. В корпусе проделано отверстия: над крыльчаткой выпускное отверстие, напротив вала в торцевой части – впускное.
При движении крыльчатки в торцевой части корпуса вода за счет центробежной силы перемещается из центральной части устройства в боковые, где давление повышается и вода буквально выталкивается в напорную трубу.
В центральной части давление заметно ниже, благодаря чему подсасывается следующая порция воды, снова перемещается в боковые и выталкивается в трубу. Эта циркуляция происходит постоянно, пока насос включен в сеть. И поскольку подача воды осуществляется бесперебойно, насос используют без доливки жидкости.
Выбирают центробежные самовсасывающие насосы для:
- вязких жидкостей;
- с твердыми включениями;
- абразивные;
- химически-активные и пр.
Особенности конструкции и невозможность причинить двигателю вред любым типом жидкости позволяют активно применять самовсасывающие насосы без предварительной заливки жидкости в промышленности. В обычной жизни такие устройства покупают для выкачки колодцев, освобождения подвалов от застоя воды, в качестве дренажных и т.д.
Вихревой самовсасывающий насос
Вместо крыльчатки в конструкции установлен импеллер, который нагоняет воздух в «улитку», где он смешивается с водой и выходит через отводящую трубу.
Когда воздух выходит наружу, жидкость циркулирует по замкнутому контуру и при прохождении через газообразную среду выбрасывается наруду, одновременно за счет разрежения во всасывающей трубе затягивается новая порция воды. Далее цикл идет точно также, как и в центробежных устройствах.
Основное отличие заключается в способности работы сразу же после включения – не надо ждать, пока крыльчатка заполнится водой. Такая конструкция запускается даже на основе воздуха.
Характеристики, достоинства и недостатки насосной конструкции
В зависимости от типа выбранной модели ее характеристики могут быть различными, но, в целом, можно выделить такие средние показатели самовсасывающих насосов:
- температура внутри конструкции составляет около 35 градусов выше нуля;
- температуры воздуха за пределами конструкции не должна превышать эту же отметку;
- максимальное давление в системе – 6 бар;
- двигатель, используемый в конструкции – асинхронный;
- высота подъема магистрали – до 8 м.
Практически все детали конструкции создаются из нержавеющей стали, а уплотнительные соединения – из графита/керамики.
Ввиду некоторых своих характеристик самовсасывающие насосы пользуются немалой популярностью среди потребителей. К таким можно отнести:
- Приемлемую цену. В качестве материала, используемого для создания корпуса, вполне можно использовать дешевый металл вроде чугуна или конструкционной стали, ведь насос не погружается в воду. Соответственно, цена насоса существенно снижается.
- Простоту обслуживания и ремонта. Опять-таки, ввиду наземного расположения конструкцию насоса очень легко ремонтировать.
- Высокую мощность. В отличие от погружных насосов, имеющих мотор ограниченной мощности, самовсасывающий можно оборудовать очень мощным двигателем. Следственно, увеличивается не только сила напора воды, но и глубина погружения.
- Простоту монтажа.
Строение и принцип действия
По способу действия самовсасывающий насос может быть вихревым и центробежным. В обоих ключевым звеном является крыльчатка, только имеет она разное строение и установлена в корпусе разной формы. От этого меняется принцип работы.
Центробежные
Центробежные самовсасывающие насосы имеют строение рабочей камеры в виде улитки.
В центре корпуса закреплены рабочие колеса.
Колесо может быть одно, тогда помпа называется одноступенчатой, может быть несколько — многоступенчатая конструкция.
Одноступенчатые всегда работают на одной мощности, многоступенчатые могут в зависимости от условий изменять производительность, соответственно, являются более экономичными (меньше расходую электроэнергии).
Устройство самовсасываюшего центробежного насоса
Основной рабочий элемент в данной конструкции — колесо с лопастями. Лопасти загнуты в обратном направлении по отношению к движению колеса. При движении они как бы расталкивают воду, отжимая ее к стенкам корпуса. Такое явление называется центробежной силой, а зону между лопастями и стенкой называют «дифузор».
Схема движения воды в центробежном насосе
Одновременно в центре рабочего колеса образуется зона пониженного давления. В нее засасывается вода из подающего трубопровода (всасывающей магистрали). На рисунке выше поступающая вода обозначена желтыми стрелками. Далее она крыльчаткой проталкивается к стенкам и за счет центробежной силы поднимается наверх. Этот процесс постоянный и бесконечный, повторяется до тех пор, пока крутится вал.
С принципом действия центробежных насосов связан их недостаток: создавать центробежную силу из воздуха крыльчатка не может, потому перед работой корпус заполняют водой. Так как часто работают помпы в прерывистом режиме, чтобы вода не вытекала из корпуса при останове, на всасывающем патрубке ставят обратный клапан.
Самовсасывающий насос может быть как объемным, так и динамическим.
В бытовых условиях наиболее часто применяются следующие варианты объемного типа:
- Винтовые.
- Шланговые.
- Шестеренные.
А среди динамических стоит выделить следующие виды:
- Центробежные.
- Вихревые.
- Со встроенным энжектором.
- Водокольцевые.
Схема устройства насоса
Вихревой насос – это устройство, которое работает за счет вращения лопаток. Такие изделия пользуются популярностью и обладают особыми техническими характеристиками. Их покупают реже, чем центробежные водооткачивающие изделия.
Ознакомиться со схемой насоса можно в интернете или в специализированной литературе
И чтобы понять, почему, необходимо ознакомиться с устройством агрегата:
- Самым важным элементом является колесо, на котором ровно или под наклоном расположены лопатки. Именно этим элементом вихревой агрегат отличается от центробежного.
- Колесо установлено в корпусе. Причем расстояние между ним и стенками прибора минимально. На корпусе имеется по отверстию с обеих сторон.
- Верхнее и нижнее отверстие определяет всасывающую и выходную камеру. Они разделены специальной перемычкой, расположенной к колесу с минимальным зазором.
Устройство насосного оборудования вихревого типа невероятно просто. Поэтому принцип его работы тоже несложен. К слову, он не сильно отличается от центробежного варианта.
https://www.youtube.com/watch?v=Rn-qkLkFS3s
Объемные самовсасывающие насосы для воды
Объемными называют насосы, перемещающие жидкости за счет изменения объема рабочей камеры.
В бытовых и промышленных системах чаще всего встречаются следующие их разновидности:
- Поршневые. Объем камеры меняется за счет движения поршня. Достоинства: высокий КПД, не зависят от напора воды, пригодны для использования в качестве дозировочных приспособлений.
- Винтовые (шнековые). За счет вращения спиралевидных деталей ротора внутри насоса поочередно открываются и закрываются отдельные части рабочей камеры.
- Водокольцевые (жидкостно-кольцевые). При вращении рабочего цилиндра под действием центробежной силы жидкость прижимается к стенкам камеры.
- Шестеренные. При вращении шестерен зубья, выходя из зацепления, создают вакуум. Жидкость стремится заполнить впадины. На противоположной стороне рабочей камеры зубья, снова сцепляясь, выталкивают перекачиваемую массу в нагнетательный патрубок.
https://youtube.com/watch?v=8H3AeCcdjUY
Виды самовсасывающих насосов: устройство и принцип действия
Что касается основных видов самовсасывающих насосов, то они имеют различный принцип действия, поэтому стоит рассмотреть их отдельно друг от друга.
Центробежный самовсасывающий насос
Итак, центробежный самовсасывающий насос представлен конструкцией улиточного типа, внутри которой расположен двигатель, на валу которого закреплена крыльчатка. Над крыльчаткой в корпусе проделано выпускное отверстие, а в торцевой – впускное (непосредственно напротив вала).
Рассмотрим принцип действия данного устройства. При движении крыльчатки в торцевой части корпуса создается разрежение (это происходит за счет центробежной силы). В результате вода перемещается из центральной части устройства в боковые, где давление сильно повышается и вода фактически выталкивается в напорную трубу.
Центробежный самовсасывающий насос
В центральной же части устройства давление существенно снижается, благодаря чему новая порция воды поступает в насос. Что любопытно, подача воды осуществляется фактически бесперебойно, что позволяет использовать насос без доливки жидкости.
Центробежные насосы чаще всего используют для выкачки сложных жидкостей:
- вязких;
- с наличием твердых частиц;
- абразивных.
Именно благодаря этой способности центробежные насосы используют преимущественно в промышленности. Если вести речь о бытовом применении, то можно смело использовать центробежные модели для перекачки воды из застоявшегося не очень прозрачного водного источника: устройство вполне успешно перекачивает воду со сгустками ила, тиной и пр.
Внимание! Центробежный насос можно включать лишь после того, как его «улитка» будет полностью заполнена водой, поскольку крыльчатка просто не в состоянии осуществлять всасывающее действие при отсутствии воды.
Вихревой самовсасывающий насос
В конструкции вихревого насоса есть одна особенность, отличающая его от центробежного: наличие импеллера вместо крыльчатки. Этот элемент качает воздух во внутреннее пространство «улитки», где он смешивается с водой и выходит через отводящую трубу.
Во время выхода воздуха наружу жидкость циркулирует в замкнутом цикле и во время прохождения газообразной среды через жидкость возникает разряжение во всасывающей трубе, которая затягивает новую порции воды. Дальнейшая часть работы вихревого насоса совпадает с центробежным.
Вихревой самовсасывающий насос
Кстати, в отличие от центробежного, вихревой насос вполне может быть включен даже при отсутствии воды в корпусе, поскольку он работает не только с водой, но и с водно-газовой смесью. А это означает, что устройство запустится даже на основе воздуха.
Критерии выбора
Прежде чем сделать выбор в пользу поверхностного насоса для забора воды из скважины, необходимо выяснить, на какой глубине источник воды расположен на вашем участке. Именно от этого во многом будут зависеть параметры оборудования. Поскольку на большинстве дачных участков глубина скважин небольшая, для замеров достаточно опустить внутрь трубы леску с грузиком.
Так можно узнать глубину вашей скважины. Далее, ориентируясь на этот параметр, можно правильно подобрать модель, которая подойдет для вашей скважины. В техническом паспорте к насосному оборудованию указывается максимальная глубина, с которой оно может подавать воду. Поэтому ознакомление с техническими данными позволит подобрать нужную модель.
Ключевые параметры
При выборе насоса необходимо ориентироваться на:
максимальную высоту подъема воды;
учитывать удаление источника воды от дома;
принимать во внимание объем перекачиваемой воды.
Чтобы было понятнее, объясним это на конкретном примере. Предположим, что на участке имеется скважина глубиной 10 метров, располагающаяся от дачного дома на удалении 15 метров. Потребление воды владельцем составляет 60 литров в час. А значит, что, приходя в магазин, необходимо рассматривать модели, у которых такой параметр, как производительность составляет 60 литров с высотой подъема не менее 12 метров. Полученный расчет водопотребления будет основным параметром при выборе поверхностного насоса.
Самовсасывающие и нормально всасывающие насосы: в чём разница
По типу всасывания, насосное оборудование делится на две категории: нормально всасывающие и самовсасывающие. Дело в том, что в процессе работы насоса, в его рабочую полость может попадать воздух.
Перекачка воды, при этом, становится невозможной — то есть, агрегат работает вхолостую. Чтобы этого не произошло, система всегда должна быть заполнена водой, а воздух — удаляться.
Итак:
Насосы для воды самовсасывающие, имеют в своём корпусе специальное отверстие для заливки. Чтобы удержать жидкость в камере, на всасывающих и напорных патрубках устанавливаются обратные клапаны или отсечные заслонки. Существуют и модификации со встроенными задвижками – такие насосы способны перезаливаться самостоятельно.
Их корпуса спроектированы так, что объём воды, необходимый для заливки, сохраняется внутри насоса даже в том случае, если он отсоединяется от питающего трубопровода. Такие насосы нужно обязательно предохранять от замерзания. Чтобы внутрь корпуса не попадали твёрдые частицы, агрегаты оборудуются сетчатым фильтром.
Перезаливка насоса должна происходить быстро, чтобы вода, заполняющая рабочую камеру, не успевала испаряться. У погружных моделей таких проблем нет, а для поверхностного оборудования это очень актуально.
Чем длиннее линия всасывания, тем большее сопротивление трению возникает в трубопроводе. Именно поэтому насосы самовсасывающие для воды, имеют такую маленькую высоту подъёма – всего 8-9 метров.
Что касается воздуха, то у самовсасывающих насосов он удаляется в процессе перекачки самопроизвольно – через вантуз, расположенный в верхней части рабочей камеры. Но всё-таки, насос – это не компрессор, и чрезмерное количество воздуха в камере создаёт проблемы в его работе.
Например, увеличивается длительность заливки
Поэтому важно, чтобы все соединения и трубопроводы в системе были герметичными.
Нормально всасывающий насос заливается только при первичном запуске, и перезаливка при каждом запуске ему не требуется
Важно только, чтобы воздух не попадал в систему извне
Если это случается, насос перестаёт качать воду, и нужно произвести доливку. Оборудование такого типа чаще бывает погружным, либо используется только для повышения давления в трубопроводе.
Правильный монтаж всасывающей линии
При устройстве системы водоснабжения важна не только установка самовсасывающего насоса или насосной станции, но и монтаж всасывающей магистрали.
При создании герметичного водопровода следует проконтролировать соотношение диаметра трубопровода с диаметром патрубка, а также максимально укоротить (по возможности) длину всей магистрали.
Чем длиннее всасывающая линия, тем выше сопротивление, соответственно, ниже напор. Наличие протечек может привести к поломке оборудования – данное условие актуально для центробежных моделей, которые не предназначены для перекачки воздушно-жидкостных сред.
Обратите внимание на расположение труб. Всасывающая линия не должна иметь перегибов, изломов, сложной сборной конструкции, поднимающейся выше уровня насоса, в ином случае возможно образование воздушных пробок, которые нарушают процесс всасывания и с трудом удаляются из системы
В качестве дополнительного оборудования, установленного непосредственно на магистраль, используют обратный клапан (или простой невозвратный аналог) и фильтр. Благодаря клапану вода удерживается в трубопроводе и не вытекает назад, тем самым защищая владельца насоса от повторных заливок.
Фильтр предохраняет оборудование от попадания донного осадка с крупными включениями, кусочков водных растений, глинистых примесей.
Можно ли заменить самовсасывающую модель обычным насосом? Если нет другого выхода из положения, то так и делают – на время ремонта или покупки нового оборудования.
Однако не стоит забывать о некоторых нюансах:
- придется полностью заполнить водой камеру насоса и магистраль перед включением;
- необходимо избегать попадания воздуха, иначе оборудование выйдет из строя;
- заливку следует производить после каждой «аварии», вызванной разгерметизацией водопровода.
Практика показывает, что пользователи самовсасывающих насосов не спешат переходить на обычные, тем боле, что выбор оборудования зачастую продиктован оптимальными условиями всасывания.
Характеристики, достоинства и недостатки насосной конструкции
В зависимости от типа выбранной модели ее характеристики могут быть различными, но, в целом, можно выделить такие средние показатели самовсасывающих насосов:
- температура внутри конструкции составляет около 35 градусов выше нуля;
- температуры воздуха за пределами конструкции не должна превышать эту же отметку;
- максимальное давление в системе – 6 бар;
- двигатель, используемый в конструкции – асинхронный;
- высота подъема магистрали – до 8 м.
Практически все детали конструкции создаются из нержавеющей стали, а уплотнительные соединения – из графита/керамики.
Ввиду некоторых своих характеристик самовсасывающие насосы пользуются немалой популярностью среди потребителей. К таким можно отнести:
- Приемлемую цену. В качестве материала, используемого для создания корпуса, вполне можно использовать дешевый металл вроде чугуна или конструкционной стали, ведь насос не погружается в воду. Соответственно, цена насоса существенно снижается.
- Простоту обслуживания и ремонта. Опять-таки, ввиду наземного расположения конструкцию насоса очень легко ремонтировать.
- Высокую мощность. В отличие от погружных насосов, имеющих мотор ограниченной мощности, самовсасывающий можно оборудовать очень мощным двигателем. Следственно, увеличивается не только сила напора воды, но и глубина погружения.
- Простоту монтажа.
Конструкция и виды самовсасывающих насосов
Вал насоса получает вращение от вала двигателя, как правило, посредством муфты.
При этом надежность насоса во многом зависит от того, чем уплотнено отверстие в корпусе, через которое проходит вал.
Самый современный и эффективный вариант – торцевой уплотнитель, который остается герметичным даже при вибрациях или небольших смещениях вала. Сальниковая набивка является менее надежной и сегодня применяется только в дешевых моделях.
Существуют насосы с полностью герметичным корпусом, в которых вращение нагнетательному механизму передается от двигателя посредством магнитной муфты.
По типу нагнетательного механизма самовсасывающие помпы делятся на два типа:
- центробежные;
- вихревые.
Центробежные
Внутри рабочей камеры вращается крыльчатка – колесо, состоящее из двух дисков и нескольких заключенных между ними радиальных лопаток криволинейной формы. Крыльчатка раскручивает находящуюся внутри насоса жидкость, отчего та отбрасывается от оси вращения центробежной силой.
Благодаря тому, что корпус имеет улиткообразную форму, перекачиваемая среда по ходу движения попадает в нагнетательный патрубок, а оттуда – в трубопровод.
Принцип работы самовсасывающего центробежного водяного насоса
Центробежный агрегат может иметь несколько рабочих колес. Расположены они на одном валу и вращаются совместно, но корпус устроен таким образом, что вода поступает последовательно от одного колеса к другому, так что с каждой ступенью ее энергия увеличивается.
Таким образом, общий напор многоступенчатого насоса равен сумме напоров каждой ступени.
Вихревые
Корпус как бы охватывает лопатки с двух сторон, так что они движутся внутри канала, имеющего вид замкнутого кольца.
Напорный и всасывающий патрубки соединены с этим каналом, но между собой их разделяет уплотняющий выступ.
Вращаясь, колесо заставляет вращаться и перекачиваемую среду, которая при этом под воздействием центробежных сил начинает закручиваться. Следствием этого становится образование в кольцевом канале двойного вихря – жидкость движется по винтовой траектории.
За время движения от всасывающего патрубка к нагнетательному порция жидкости несколько раз оказывается в пространстве между лопастями, получая при этом все новую и новую энергию. В результате на выходе насоса получается довольно мощный напор.
Обзор агрегатов с высокой мощностью
Оборудование осуществляет забор воды с глубины 9 м, а расстояние подачи составляет 50 м.
Забор глубиной 8м, подача на 47 м.
Gardena 500/5 Comfort
Устройство может доставать воду с глубины 8 м, а подача осуществляется на 45 м.
Такие насосные станции обладают высоким уровнем мощности благодаря высококачественной конструкции.
Преимущества:
Высокий уровень производительности
Способность обеспечения водой большого участка или строения
Устройства защиты в комплектации
Мнение эксперта
Кузнецов Василий Степанович
Из недостатков таких устройств стоит отметить высокий уровень потребления энергии и высоких требований к их установке и обслуживанию.
Классификация откачивающего оборудования
Для использования в условиях дачного участка или индивидуального строения наиболее широкое применение получили центробежные устройства. Они способны перемещать жидкости с небольшими загрязнениями. По принципу действия имеют погружную систему водоотвода.
Для выполнения работы устройства необходимо поместить на дно очищаемой емкости. Это может быть колодец или бассейн. Откачивание жидкостной массы происходит через сетку, специально установленную на дно насоса. Благодаря небольшим ячейкам сетки происходит фильтрация водного потока.
Применение дренажного оборудования не рекомендуется для выкачивания выгребных ям и фекальных резервуаров. Использовать их следует для очищения бассейнов, колодцев, подвальных помещений.
Погружное дренажное оборудование устанавливается на дно резервуара. Перемещение водного потока происходит с помощью специального рукава, закрепленного к насосу. На устройстве установлено отверстие с решеткой для предотвращения засорения от посторонних предметов.
По типу применение насосы подразделяются на:
- колодезные насосы;
- фекальное оборудование;
- дренажные устройства;
- насосы для скважин.
Поверхностные насосы состоят из рукава, который погружается в жидкость и через него производится отвод потока. По назначению их подразделяют на напорное оборудование, насосные станции, циркуляционное оборудование и садовое универсального спектра действия.
Технические характеристики
Выпускаются садовые насосы мощностью от 370 до 1600 Вт. От этого показателя зависит производительность, которая у различных моделей может быть от 30 до 150 л/мин. Если Вы планируете получать воду только для полива растений, то подойдет оборудование мощностью в 370 – 480 Вт. При организации системы водоснабжения частного дома, лучше отдать предпочтение более мощным установкам.
Исходя из того, насколько глубокий источник воды Вы планируете использовать, приобретайте оборудование с подходящим показателем глубины всасывания. Обычные самовсасывающие насосы способны поднимать воду с глубины до 9 м, модели с эжектором – до 25 м.
Назначение и эксплуатация самовсасывающих насосов
Приятная загородная жизнь может сопровождаться определенными трудностями, решать которые придется самостоятельно. Для этого удобным и необходимым видом домашнего оборудования могут стать самовсасывающие насосы для грязной воды, способные оказать помощь в устранении ряда проблем:
Откачка и отвод сточных вод.
- Выкачивание грязной воды из дренажных систем, котлованов, колодцев, затопленных подвалов.
- Снабжение участка водой в целях орошения и полива зеленых насаждений.
Полив огорода из недалеко расположенного природного водоема.
Очистка помещения при вытечке воды в случае аварийной ситуации.
Принцип работы эжекторных моделей
Такой тип предназначен для открытых естественных водоемов, колодцев или скважин. Эжектор – это специальная трубка, которая позволяет достать воду даже на большой глубине. Он устанавливается как на вихревую, так и на центробежную систему. Но отличие в том, что при подъеме воды по трубке ее часть возвращается, что снижает коэффициент полезного действия этого устройства. Но несмотря на это, эжектор намного увеличивает производительность.
Преимущества устройства:
- Простой монтаж;
- Легкое устранение неполадок;
- Высокая эффективность;
- Всасывание даже на глубине 30 метров.
https://youtube.com/watch?v=tfm17OqqaIs
Именно поэтому чаще всего используется центробежная система с эжектором. Это помогает повысить эффективность работы и получить лучший результат без особых затрат.
Самовсасывающий насос – это специальной устройство, которое необходимо для подъема или перемещения жидкости. Он бывает нескольких видов: центробежный, вихревой и эжекторный. Последний необходим для улучшения работы первых двух. Самым лучшим вариантом для установки являются центробежные насосы с эжектором.
Классификация самовсасывающих устройств
В зависимости от способа действия все насосы можно разделить на такие группы:
- самовсасывающие центробежные насосы – могут использоваться как для питьевой, так и для загрязненной воды, имеющей в своем составе взвешенные частицы в виде ржавчины и песка. Бывают одно- и многоступенчатыми,
- вихревые импеллерные – перед работой они не требуют погружения в воду. При этом их пропускная способность и напор имеют большие значения;
- эжекторные — действуют по принципу вихревого оборудования. Однако благодаря отдельному патрубку удается увеличить глубину всасывания и добывать воду даже из глубоководных скважин.
Отдельную категорию вихревых насосов представляют насосные устройства с реверсом, пригодные для горячей воды, жидких молочных продуктов, подсолнечного масла, вина, топлива и их перегонки в разных направлениях.
В зависимости от метода использования насосы бывают:
- поверхностные – устанавливаются на расстоянии от конкретного водозабора;
- погружные – опускаются на дно колодцев или резервуаров с жидкостью.
Отдельной разновидностью центробежного насосного инвентаря являются:
- самовсасывающие грязевые насосы, эффективные для для грязной воды с включениями размером не более 1 см.
- нефтяные насосы – подходят не только для нефтепродуктов, но и канализационных стоков, сжиженного газа, сточных вод, парафина и многих других вязких и неоднородных сред.
Далее предлагаем рассмотреть одни из наиболее популярных моделей самовсасывающих насосов отечественного производства и ознакомиться с их характеристиками.
Конструкция центробежных насосов
Корпус помпы изготовляется из металла или ударопрочного пластика, на внешней части предусмотрены ушки для крепления на раме и имеются проушины для перемещения изделия кран-балкой. Вал силового привода соединяется с валом насоса с помощью муфты с демпфирующими элементами. Рабочее колесо может иметь открытые лопатки или лопасти, размещенные между 2 дисками. Ротор устанавливается на 2 подшипниках, встречаются консольные конструкции. Подшипниковые опоры оборудуются сальниковыми уплотнениями, задняя опора закрывается дополнительной крышкой.
Корпус насоса собирается из нескольких секций, соединяемых винтами или болтами. Между деталями располагаются уплотнительные прокладки, для обеспечения герметичности линии стыка требуется обеспечить параллельность поверхностей. Магистральные трубопроводы подсоединяются через фланцевые стыки, оснащенные уплотнительными кольцами. Коэффициент полезного действия оборудования зависит от габаритов.
https://youtube.com/watch?v=bqt4ipc73eQ
Конструкция центробежной помпы предусматривает установку дополнительных компонентов:
- сетчатого фильтра, задерживающего песок и ржавчину;
- обратного клапана, не допускающего нагнетание жидкости во всасывающий канал;
- предохранительной задвижки, перекрывающей подачу воды во время простоя установки;
- дроссельного узла, позволяющего изменять сечение входного канала и производительность помпы;
- частотного преобразователя, изменяющего рабочие обороты электрического двигателя;
- манометров, определяющих степень разрежения на входе или давления в канале напора.
Допускается автоматическое управление насосной станцией центробежного типа. В нагнетательном канале устанавливается датчик, учитывающий объем прошедшей жидкости. Дополнительный сенсор уровня размещается в заполняемой емкости. После достижения необходимого значения датчики подают сигнал, который поступает в блок управления. Конвертированный импульс транслируется к силовому приводу, закрывающему задвижку входной магистрали, одновременно происходит остановка силового привода помпы.
Эжекторные
Самая большая глубина, с которой поверхностные вихревые и центробежные насосы могут поднимать воду — 8-9 метров, часто она располагается глубже. Чтобы «добыть» ее оттуда, на насосы устанавливают эжектор. Это трубка специальной формы, которая при движении воды через нее создает разряжение на входе. Так что такие устройства тоже относятся к разряду самовсасывающих. Эжекторный самовсасывающий насос может поднять воду с глубины 20-35 м, а этого уже более чем достаточно для большинства источников.
Схема подключения выносного эжектора для скважин разного диаметра — двухдюймовая справа, четырехдюймовая слева
Недостаток в том, что для обеспечения работы часть понятой воды необходимо вернуть обратно, следовательно, производительность значительно снижается — такая помпа может обеспечить не очень большой расход воды, но электричества на обеспечение работоспособности тратится ничуть не меньше. При установке инжектора в колодец или скважину достаточной ширины в источник опускают два трубопровода — один подающий большего диаметра, второй, возвратный, меньшего. К их выходам подключается эжектор, а на конце устанавливается фильтр и обратный клапан. В этом случае недостаток тоже очевиден — двойной расход труб, а значит — более дорогая установка.
В скважинах малого диаметра используется один трубопровод — подающий, а вместо обратного используется обсадная труба скважины. Таким образом тоже формируется зона разрежения.
Чем отличаются вихревые и центробежные конструкции?
Центробежный агрегат по габаритам более массивен, чем самовсасывающий вихревой водяной насос, отличающийся компактными размерами
Зато центробежные насосы издают мало шума, что важно при эксплуатации в быту. Вихревые модели реализуются по меньшей цене, что также немаловажно для потребителя
При этом напор воды, создаваемый вихревыми помпами, до семи раз может превосходить возможности центробежных моделей
При этом напор воды, создаваемый вихревыми помпами, до семи раз может превосходить возможности центробежных моделей.
При выборе самовсасывающего насоса не стоит руководствоваться лишь ценами, так как дешевое оборудование может не обеспечить нормальную работу водоснабжающих систем. Отталкиваться желательно от назначения насоса и его технических характеристик. При грамотном выборе модели насоса и соблюдении рекомендаций производителя по способу ее эксплуатации можно рассчитывать на длительное функционирование приобретенного оборудования.
Заключение
Цена насоса зависит от материала изготовления основного корпуса. Однако это сказывается и на долговечности оборудования. Пластиковое основание гораздо дешевле, чем корпус в металле или чугуне. Срок службы у него соответственно ниже. Оборудование с максимальными функциями также будет стоить на порядок выше.
Производители гарантируют успешную эксплуатацию оборудования до пятнадцати лет. Насосы не требуют дополнительного ухода, техническое обслуживание заключается лишь в очистке рукава и смазыванию уплотнительных элементов. При таких условиях эксплуатация работа насосов является удобной и долговечной.
https://youtube.com/watch?v=eAPAQYIzKT8
