Роторные двери

Особенности монтажа подвесной системы

Как только подготовится дверное полотно, на него тут же можно будет закрепить фурнитурные элементы:

  • особые замки (ручки);
  • роликовые детали.

Приходится в раздвижных дверях ручки утапливать в полотно, иначе они станут мешать движению полотен.

Шаг первый. Размечается будущее положение ручки. Разметки производятся на полотне с двух сторон. Место расположения ручки — от вертикального края панели на расстоянии 3,5-5 см.

Шаг второй. Линия уже отмечена. Дальше, учитывая отметку, размечают высоту и ширину гнезда. В расчет берется верхняя точка разметки. От нее отмеряют расстояние, что равно половине ширины намеченного отверстия. Обозначенная точка становится центром окружности. Чтобы высверлить окружность, используют сверло-коронку востребованного диаметра.

Шаг третий. С нижней стороны производятся те же действия для разметки гнезда. В результате получается пара несквозных углублений. Их глубина будет соответствовать углублению ручки в полотно.

Отверстие для установки дверной ручки

Шаг четвертый. Круглые углубления уже намечены. Дальше для удаления древесины используют стамеску с молотком или фрезер.

Шаг пятый. В вырезах закрепляются ручки. Для этого применяют:

  • клей («жидкие гвозди», другие варианты);
  • специальные крепления, их предварительно прикручивают в проёме, что впоследствии дает возможность защелкнуть ручку.

Шаг шестой. Следует обратить внимание на верхнюю торцовую сторону полотна. Там закрепляют роликовые механизмы, используя саморезы. Наверное, придется выбрать под них фигурные пазы

Для работы нужно задействовать стамеску (фрезер)

Наверное, придется выбрать под них фигурные пазы. Для работы нужно задействовать стамеску (фрезер).

Шаг седьмой. Крепятся ролики, отступая на достаточное расстояние от краев полотна, что представляет собой ДСП или массивную доску.

Крепление направляющей рельсы

Шаг восьмой. В проём устанавливают предварительно скрепленную коробку. Для ее расклинивания используют деревянные распорки. Эти детали вбивают между стеной и панелями коробки.

Шаг девятый. Готовится брус. Его длина соответствует двойной ширине дверного полотна. Для крепления металлической направляющей, по которой будут двигаться ролики, используются саморезы.

Шаг десятый. Просверливается отверстие в брусе. Затем его фиксируют на стене.

Подвесной механизм двери купе

Шаг одиннадцатый. Для вставки роликовых механизмов предназначен направляющий рельс. Механизмы крепятся непосредственно на двери.

Шаг двенадцатый. Конструкцию приставляют к проёму двери. Ее выставляют по уровню. После этого брус прочно прикручивают к стене.

Шаг тринадцатый. Используя направляющую, дверь перемещают в разные стороны. Таким способом определяются места установки ограничителей хода (стопоров для полотна) в начале рельса и в его конце.

Верхний стопор двери

Шаг четырнадцатый. Паз вырезается в нижней торцевой части полотна. В паз устанавливается флажковый ролик, прикручивается к полу. Его точное расположение – под направляющим верхним рельсом.

Шаг пятнадцатый. Между досками дверной коробки и стеной образуется зазор. Его заполняют герметизирующей монтажной пеной. Как только она высохнет, лишние выступы должны быть срезаны.

Шаг шестнадцатый. Для декорирования направляющего рельса и бруса используют фальшь-панель.

Шаг семнадцатый. Для закрытия просветов между стеной и элементами коробки хорошо подходят наличники.

Регулировка доводчика для двери

Доводчики, которые устанавливают на двери имеют разную конструкцию и регулировочные винты располагаются в разных местах. Точно все указано в паспорте или инструкции по установке. Но, в общем и целом, методика одна:

  • вращая винт по часовой стрелке скорость/сила увеличивается;
  • поворачивая против часовой стрелки — тормозим/уменьшаем силу.

При регулировке доводчика, не крутите винты сразу на несколько оборотов. Часто достаточно всего четверти оборота, может, чуть больше. Сбив баланс слишком закрутив или выкрутив винты, настроить все снова очень сложно. Можно даже сломать устройство или добиться того, что изнутри потечет масло.

Регулировки скорости открывания двери и «прихлопывания» находятся на корпусе. Чаще всего они или на лицевой части под защитной крышкой или на боковой его поверхности.

Отодвигаем крышку, находим винты

В округлых или многогранных корпусах регулировки находятся сбоку на корпусе

Использование в производственных помещениях

Производство маятниковых дверей первоначально было предназначено для коммерческих помещений широкого назначения.

Эластичные маятниковые конструкции, предназначенные для помещений с фиксированной температурой, реализует компания «Антес». Полотно представляет собой мягкий навес, который автоматически открывает проем по нажатию кнопки или при помощи специальных датчиков. Такая особенность снижает затраты на отопление (охлаждение) помещения и упрощает работу со специальным оборудованием для перевозок.

Противопожарные маятниковые двери

ГОСТ в своей классификации выделяет противопожарные системы, в которые входят и маятниковые полотна. Противопожарные двери используются в общественных местах для оперативной эвакуации людей. Они оснащены системой, которая автоматически разблокирует двери в случае срабатывания противопожарной сигнализации.

Огнеупорное полотно может задерживать распространение огня до полной эвакуации людей из коридора и обладает низкими характеристиками теплопроводности, что исключает быстрое нагревание конструкции под воздействием открытого огня.

Виды

Все рото-двери, имеющиеся в продаже, можно поделить на 2 типа: автоматические и механические.

Этот параметр существенно влияет на окончательную стоимость изделия. Несложно догадаться, что автоматические двери стоят дороже, но в то же время, пользоваться ими удобнее, по сравнению с механическими моделями.

За счет особенной конструкции дверь может открываться в любую из сторон, вправо или лево. При помощи маятникового механизма пользователь имеет возможность перемещать створку по желанию. Во время поворота дверное полотно останавливается перпендикулярно коробке и не заходит целиком за его пределы. Таким образом, половина двери остается в одной комнате, а вторая – в другой.

Если изделие качественное, открытие будет плавным и легким, без усилий. Плотная стыковка обеспечивается за счет магнитного замка.

Монтаж

Любого домашнего мастера при покупке роторных дверей будет интересовать вопрос возможности установки своими руками. И подобные блоки можно ставить самостоятельно при условии наличия инструмента и чёткого действия согласно инструкции.

Подготовительные работы по дверному проёму

Прежде чем установить дверной блок с роторным механизмом, необходимо подготовить проём для будущего монтажа. Особенность этой операции заключается в том, что все плоскости должны быть строго вертикальными, а ширина прохода не отклоняться более, чем на 5 мм. Если дверной проём не соответствует нужным показателям, необходимо провести его реконструкцию.

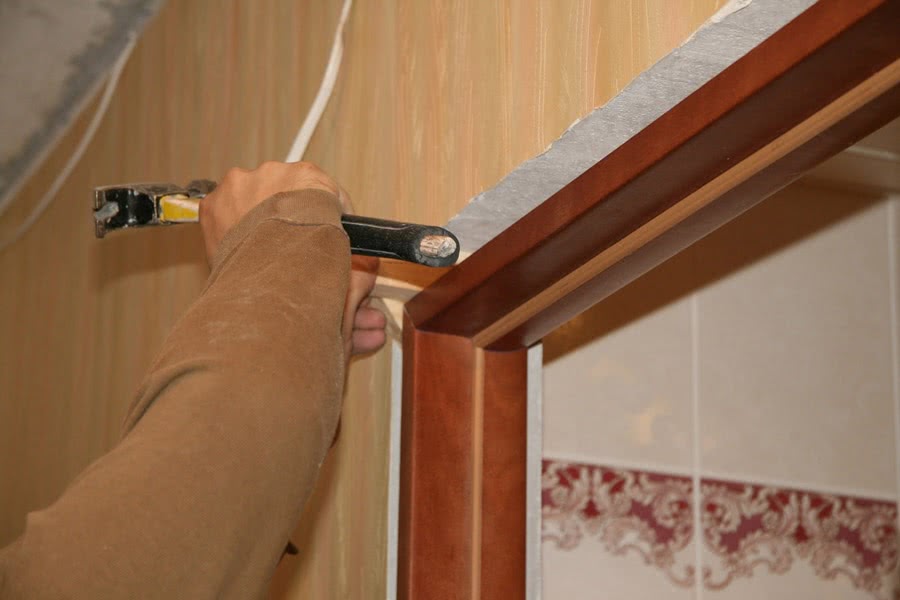

Дверной проем должен быть отрегулирован по уровню

Правильность подготовки постоянно регулируется строительным уровнем и рулеткой. В идеале требуется достигнуть чёткого прямоугольника, имеющего углы 90 градусов. В этом случае монтаж пройдёт легко, а качество выполненных работ будет максимально высоким.

Порядок монтажа

Когда проём будет полностью готов к приёму роторной двери, можно начинать установку блока. Для этого требуется отрезать направляющую точно по размеру верхней планки коробки. На этом элементе имеется отметка, показывающая с какой стороны можно совершить уменьшение размера.

Сборка направляющей

После сборки механизм необходимо смазать.

Смазка механизма

Далее необходимо просверлить отверстия для саморезов. Когда они будут готовы, то можно закрепить направляющую на дверной коробке. Сам блок устанавливается при помощи специальных монтажных планок. Они выставляются строго по уровню, повторяя прямоугольный проём. Это позволит точно выставить коробку, соблюдая идеальную вертикаль.

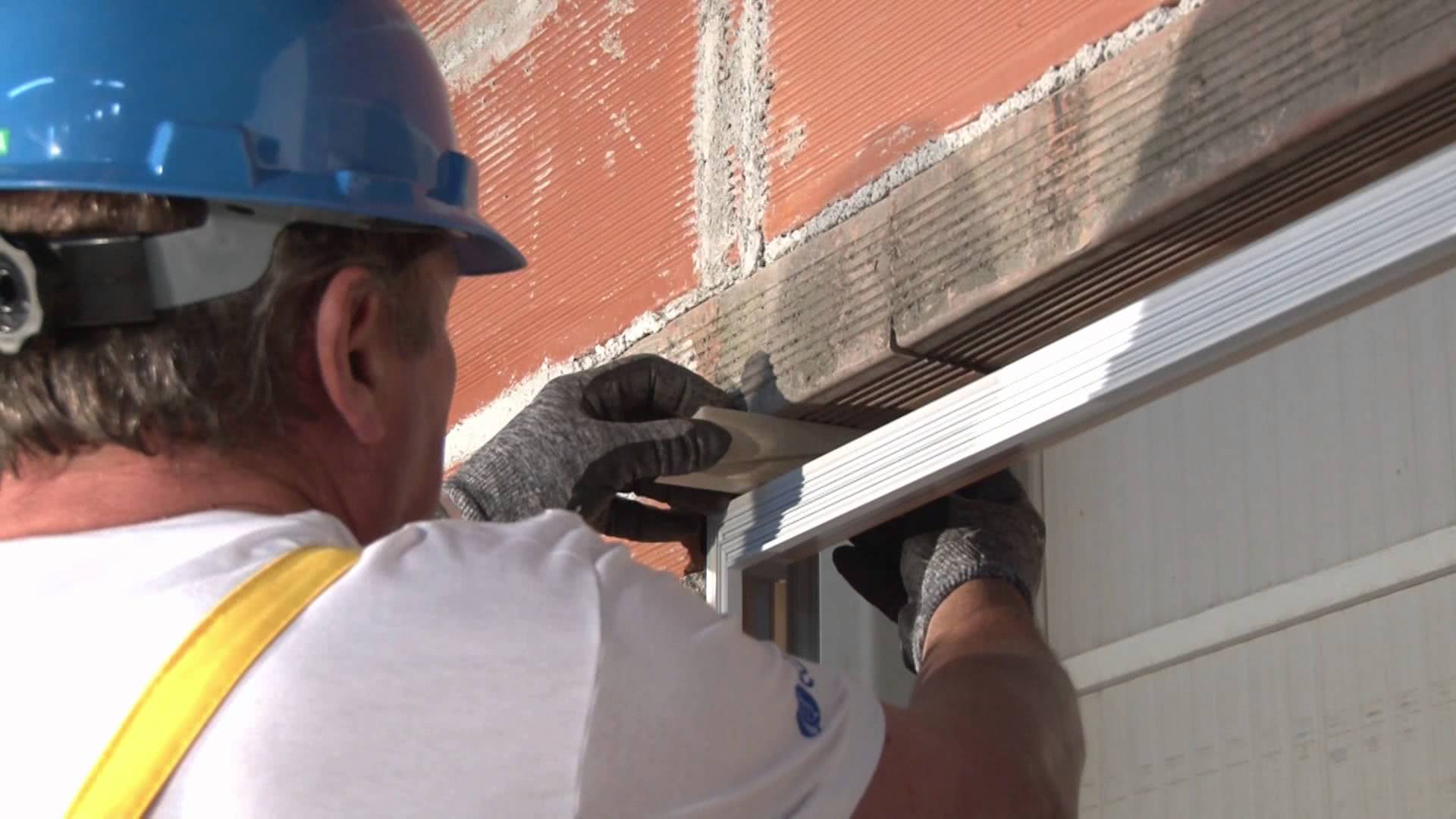

Крепление направляющей

Когда процесс установки завершится, блок прочно закрепляют и переходят к дверному полотну.

Навес полотна

В створку требуется вставить стальной опорный стержень и присоединить к нему планки и рычаги. Всё должно быть зафиксировано саморезами, чтобы детали не имели свободного хода кроме как по направляющим.

Установка наличников и накладок

Регулировка

Это не менее важный процесс, чем установка блока. Для удобства механизм располагает несколькими настроечными болтами, которые позволят выставить полотно во всех направлениях. Задача регулировки добиться идеального притвора двери.

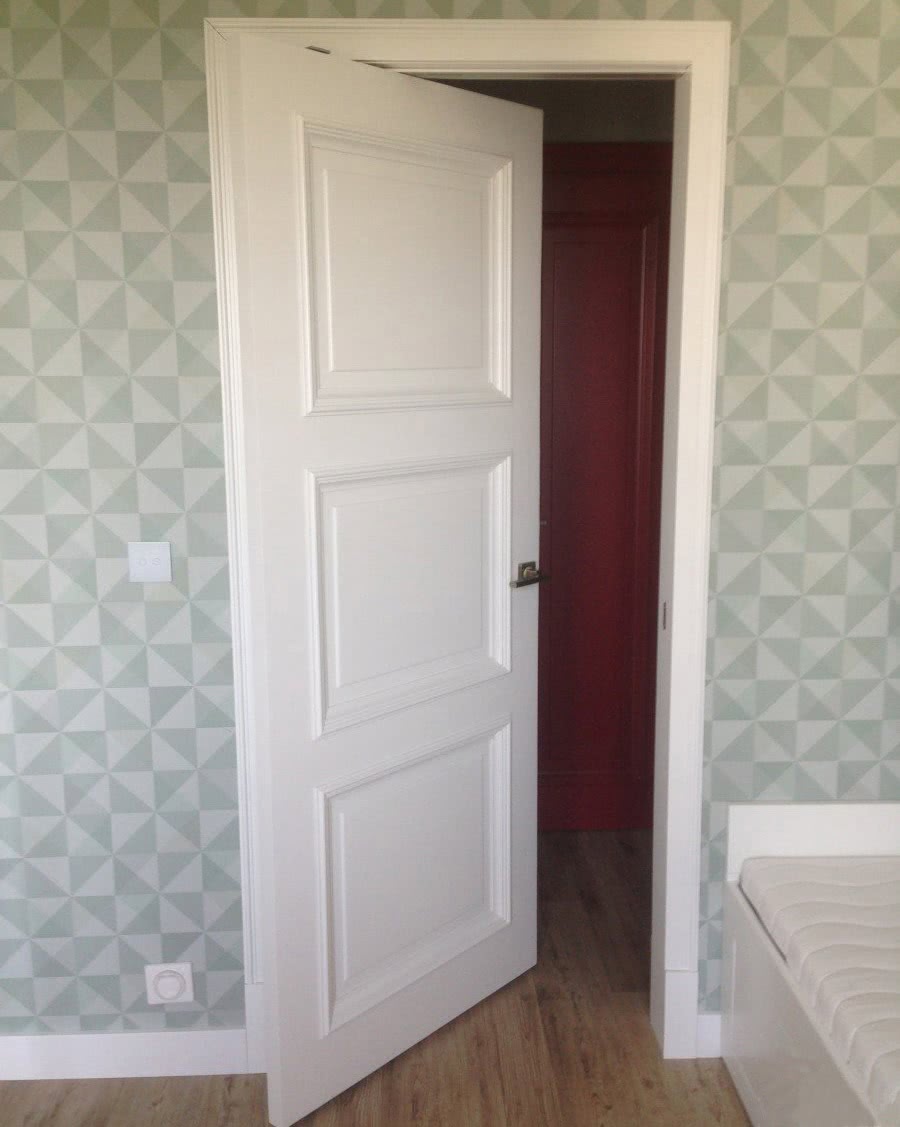

Дверь должна иметь одинаковые зазоры со всех сторон

Она должна иметь одинаковые зазоры по всей длине, а также от верхнего бруска коробки и пола. Если полотно не удалось отрегулировать сразу, то причиной этого может стать неправильный монтаж конструкции. В этом случае остаётся два варианта:

  1. Заново установить дверной блок.
  2. Найти среднее положение полотна.

Первый вариант используется редко, поэтому следует использовать доступную регулировку, чтобы найти золотую середину.

Ротодверь – что это такое

Ротодверь – это система из функциональных особенностей распашной, раздвижной и маятниковой двери. Причем создатели такой системы умудрились объединить в ней все плюсы вышеперечисленных типов дверей и почти избежали недостатков этих систем. Механизм этой двери при открывании предусматривает следующую схему её движения: единовременно она распахивается, сдвигается в сторону и совершает поворот, называемый ротацией, в честь чего и получилось название.

Таким образом она способна открываться в обе стороны при этом не занимая пространства вокруг.

Как стало понятно, секрет её заключается в оригинальном ротационном поворотно-сдвижном механизме, состоящем из двух частей: направляющей с пазом, по которой происходит скольжение в сторону (устанавливается сверху полотна) и шарнир с роликом, поворачивающий дверь и перемещающийся по верхней направляющей. Внизу двери устанавливается рычаг, который связывается с верхней конструкцией осью вращения.

Ось вставляется в одну из створок дверной коробки. Рычаг обеспечивает закрепленное состояние двери в пространстве, то есть держит дверь в вертикальной оси, несмотря на её передвижения.

Поскольку механизм смешанный и сложный при монтаже используют уже собранную конструкцию рото-двери, которую нужно уместить в дверной проем.

Плюсы и минусы рото-дверей

Недостатками будут являться:

  • Поворотно-раздвижной механизм не выдерживает большого веса полотна, поэтому двери из цельного дерева не могут быть оборудованы подобным образом. Полотна, использующиеся для этой системы, обычно сделаны из композитных материалов.
  • Стоимость такой двери хоть и оправдана, но высокая. Это связано со сложностями производства, последующей сборкой. Такой механизм изготавливается на высокоточном оборудовании. Сборка полуавтоматизированная, что так же включается в стоимость конечного полотна.
  • Практически всякая невозможность сделать рото-дверь самостоятельно из-за высокой сложности механизма.

Главные преимущества:

  • Они универсальны. Уникальная поворотно-сдвижная система хорошо зарекомендовала себя как в маленьком пространстве, так и в большом. При открывании они выступают из проема в половину своей ширины. За счет того, что они открываются в обе стороны, не существует левых и правых рото-дверей.
  • Монтаж готовой рото-двери не составляет сложностей, так как сборка производится на территории завода-изготовителя.
  • Щеточные уплотнители гарантируют высокие показатели звуко- и теплоизоляции.
  • Легкость в эксплуатации, которую могут оценить люди с ограниченными возможностями.

Монтаж

Всегда можно воспользоваться услугами установщиков, которые выполнят быстрый монтаж. Но в целях экономии рото дверь можно установить своими руками. Любая комплектация снабжается подробной инструкцией по установке. Главное, придерживаться в процессе работ определенной последовательности.

Установку можно разбить на несколько этапов:

  • Проверка комплектности;
  • Подготовительные работы по дверному проему;
  • Монтаж;
  • Регулировка.

Каждый этап имеет свои особенности, которые необходимо учитывать на протяжении всей работы. Рассмотрим же подробнее порядок выполнения работ.

Проверка комплектности

Для того чтобы правильно произвести установку, необходимо убедиться в полном наличии всех комплектующих. Сюда входят:

  • Дверное полотно с вмонтированным замком и крепежными отверстиями;
  • Короб со встроенным механизмом направляющей;
  • Телескопические наличники;
  • Уплотнитель.

Дверная конструкция снабжается качественной фурнитурой, которая отличается прочность и долговечностью. Также в комплект входит монтажный набор с шестигранным регулировочным ключом. После проверки комплектации можно приступать к следующему этапу.

Подготовительные работы по дверному проему

Это очень ответственный этап, потому что для установки дверного короба необходимо точное соответствие размеров. Поэтому к качеству выполняемого проема предъявляются следующие требования:

Зазор между коробкой и простенком должен быть минимальным. Он должен укладываться в предельный параметр по отклонению – 5 мм. Простенок по всему периметру должен иметь одинаковый размер. Торцевые плоскости проема необходимо выровнять так чтобы они строго соответствовали горизонтали и вертикали по уровню.

В случаях установки обычных дверей, отклонение может колебаться в пределах 30 мм. А несоответствие по всей длине может исправить монтажная пена.

Если стандартные двери устанавливаются в конце ремонтных работ, в случае с рото дверью необходимо побеспокоится о проеме необходимо заранее. Он должен быть выполнен в соответствии с размерами и требованиями к ним, а торцы подготовлены к установке. В противном случае с монтажом возникнут большие трудности.

Порядок монтажа

Перед началом сборки следует обязательно выполнить корректировку длины направляющей планки. Она обрезается только с одной стороны. Плоскость среза обозначается производителем в виде направляющей стрелки. После этого можно приступать к основным работам.

Они выполняются в такой последовательности:

Строго перпендикулярно совмещаются вертикальные и горизонтальные части коробки, направляющие крышки необходимо также срезать в указанных местах, согласно необходимым размерам.

В подготовленный по необходимым размерам проем вставляется короб и производится фиксация коробки при помощи деревянных распорок. Образовавшаяся полость заполняется монтажной пеной, после ее полного застывания вынимаются распорки. Оставшиеся после распорок пустые места также задуваются монтажной пеной и после ее затвердевания можно приступать к установке полотна.

Дверная створка вставляется в направляющую планку и фиксируется встроенной фурнитурой. При необходимости проем дополняется доборами, которыми регулируются ширина короба. Последним этапом монтажа служит монтаж и фиксация наличников. Более подробно посмотреть, как устанавливается рото дверь, можно в представленном видео.

https://youtube.com/watch?v=QJHYVSDQXO8

Регулировка

После полной сборки необходимо провести работы по регулировке положения полотна. Это условие является обязательным для правильно функционирования системы.

Для этого вам понадобится уровень, с помощью которого можно отрегулировать вертикальность полотна. Для этих целей в верхней части механизма расположен регулировочный винт с фиксатором. Его вращение можно выполнить специальным шестигранным ключом, который входит в ремонтный комплект. Поворачивая винт необходимо зафиксировать рото дверь в строго вертикальном положении.

После выполнения регулировочных работ проверяется работоспособность всей конструкции. Дверь должна свободно открываться, плавно перемещаться и плотно закрываться. Все трущиеся поверхности необходимо смазать. Чтобы получилась качественная конструкция, необходимо проявлять аккуратность и внимательность в процессе всей сборки.

Преимущества

Использование ротационных дверей связано с большим количеством достоинств. Самое первое из них – существенная экономия пространства. Для стандартной распашной двери понадобится место, равное ширине двери. При этом, для открытия необходимо пространство для полуокружности, которую описывает полотно.

В случае с рото дверью вам понадобится значительно меньшее место. Габариты открывания уменьшатся больше, чем в два раза. Очень удобно использовать такой механизм в узких коридорах малогабаритных квартир.

Кроме этого, эксплуатация связана с рядом других преимуществ.

Функциональность. Открытие может производиться во взаимно противоположных направлениях. Поэтому при выборе не имеет значения, левая дверь или правая. Надежная фиксация полотна в закрытом положении, которую обеспечивает качественный магнитный замок.

Простота установки. Конструкция поставляется в полной сборке, что значительно снижает и облегчает монтаж.

Длительный срок эксплуатации. Система выполнена таким образом, что исключает провисание полотна по истечении времени.

Конструкция рото двери универсальна и с лёгкостью впишется в любое, самое узкое пространство.

Виды

Рассмотрим подробно виды.

Роторные механизмы делятся на:

  • Автоматические.
  • Механические;

Первые существенно дешевле вторых, открывание двери производится за счет нажатия на ручку. Автоматическая конструкция все делает за вас: дверь перед ним распахивается, как только человек приближается к проёму.

_

Дверь — конструктивный элемент, служащий для заполнения проемов в ограждениях и состоящий из подвижных и неподвижных элементов, включая элементы крепления к ограждениям. (ГОСТ 30247.2-97); -банк. устойчивое к взлому средство защиты банковское (СЗБ), представляющее собой элемент преграды и обеспечивающее закрывание и открывание проема в стене хранилища. (ГОСТ Р 51110-97)

<-

Что такое рото-дверь?

Двери с роторным механизмом – конструкция с действием, напоминающим одновременно и распашное, и раздвижное. Главным преимуществом становится возможность открываться сразу в обе стороны

При этом удается сэкономить полезную площадь помещения, что важно в условиях тесной квартиры

Сам ротационный механизм для дверей устроен, поэтому такие двери продаются комплектом, готовым к процессу монтажа. Это удобно, так как нет необходимости в самостоятельном поиске соответствующих комплектующих. Монтаж механизма прост, если придерживаться инструкции, поэтому выполняется своими руками, что экономит средства.

Рото-модели – своеобразный гибрид других конструкций.

Они напоминают маятниковые двери, так как открываются в обе стороны. Створка рото-двери сдвигается вбок, делая проход в дверном проеме максимально широким и свободным. Это прерогатива моделей-книжек и раздвижных механизмов. В закрытом положении такие изделия легко спутать с распашными. При этом они обеспечивают высокий уровень звуко- и теплоизоляции.

Поворотный механизм работает легко и бесшумно, а монтаж осуществляется своими руками. Это достигается благодаря наличию роликов, двигающихся по специальному верхнему пазу. Сам принцип эксплуатации предполагает, что при открывании дверь поворачивается вокруг своей оси, сдвигается в сторону, но при этом не выходит за рамки внутренней коробки.

Готовые модели продаются в стандартных размерах. Это позволяет легко установить их в требуемый проем. Если требуется, можно оставить индивидуальный заказ на конструкцию и получить модель, изготовленную по личным предпочтениям. Конструкции делятся на двустворчатые и одностворчатые. Конкретный выбор подбирают по ширине дверного проема.

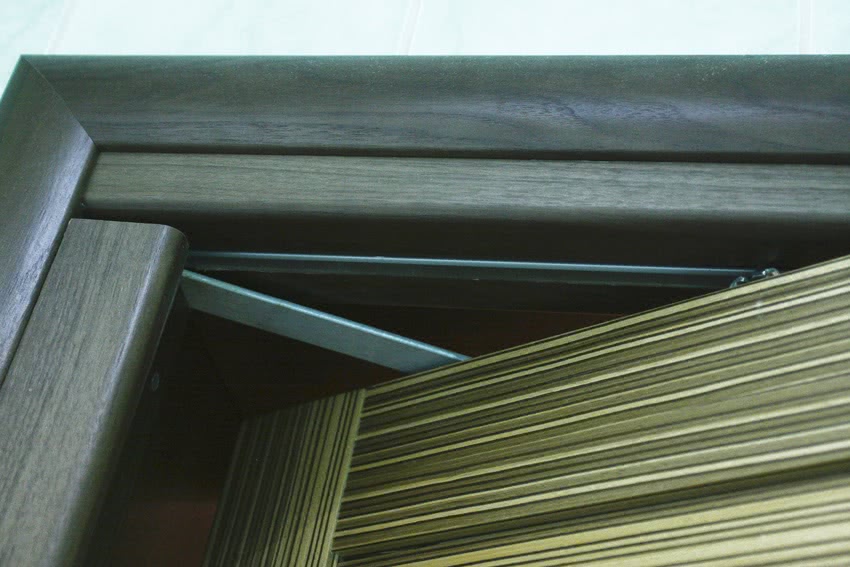

Роторная система

Поворотно сдвижной механизм ROTO намного сложнее в изготовлении и установке

Их полотна передвигаются посредством роликов по направляющим, а открытие происходит в два этапа.

Рото-дверь открывается в разные стороны, что очень удобно. В распахнутом состоянии створка занимает перпендикулярную, по отношению к стеновому откосу, позицию, в результате чего она оказывается сразу в двух смежных помещениях. В каждом из них дверца задействует пространство всего лишь на 50% от своей ширины. Такое размещение позволяет частично освободить проход в узком коридоре, поставить дополнительные шкафчики в тесном санузле, прихожей, комнате или кухне.

В комплект поставки рото-системы входит достаточно много составляющих, основными из которых являются:

  • осевой стержень с футляром;
  • верхняя направляющая с накладкой;
  • планка с поворотными роликами;
  • нижний рычаг, взаимодействующий с верхним механизмом посредством осевого стержня;
  • фиксаторы;
  • защелки;
  • скобы;
  • монтажные планки;
  • крепежи;
  • щеточные уплотнители.

Для поворотно сдвижной двери подходят те же ручки, что и для распашных полотен. А вот защелка обязательно должна быть магнитной. В противном случае створку сложно будет зафиксировать в закрытом положении, и под воздействием сквозняков она постоянно будет раскрываться в ту или иную сторону. Магнитный замок поможет избежать подобных неприятностей, а использование специальных щеточных уплотнителей предотвратит распространение пыли и запахов. Следует отметить, что качественные щетки способны улучшить еще и шумоизоляцию поворотно сдвижных дверей. Данный факт необходимо учитывать!

Роторный механизм универсален. Он допускает установку на межкомнатные двери практически любых полотен, изготовленных из МДФ, древесины или пластика, с многообразными вариантами отделки. На них могут располагаться вставки из различных материалов, включая витражи и зеркала.

К преимуществам роторных дверных конструкций можно отнести:

  • возможность установки не только в стандартные, но и в достаточно узкие проемы;
  • высокую пропускную способность;
  • плавный и бесшумный ход;
  • отсутствие вероятности столкновения с полотнами находящихся поблизости дверей, находящихся с одной стороны помещения;
  • удобство эксплуатации, заключающееся в необычном способе открывания;
  • экономию пространства.

К недостаткам рото-дверей относится сложность монтажа и регулировки системы, а также отсутствие гармонии с некоторыми интерьерными стилями. Немаловажным фактором, снижающим популярность роторного механизма, является его высокая стоимость, но универсальность и уникальность конструкции открывает широкие возможности для ее использования.

Нюансы установки ROTO двери

Технология сборки межкомнатных дверей роторного типа считается сложной, поэтому за помощью рекомендуется обратиться к профессионалам. Изделия, чаще всего, поставляются в максимально готовом для монтажа виде, с подробной инструкцией по их установке. Поэтому вполне возможно, что для опытного домашнего мастера трудностей в работе не возникнет.

До покупки или заказа поворотно сдвижной двери следует произвести точные замеры дверного проема. Стоит учесть, что зазор между откосом и коробом здесь предусматривается намного меньше размера, допустимого при монтаже обычной распашной двери. Исходя из этого, верхняя и боковые части проема должны быть предварительно выровнены строго по уровню, не допускающему отклонений по горизонтали или вертикали более, чем на 5мм.

Выбираем материал

Одним из важных показателей выбора рото-механизма становится материал двери. Такой механизм устанавливается на двери из следующих материалов:

  1. Стекло.
  2. Дерево.
  3. МДФ или ДСП.
  4. ПВХ.
  5. Комбинированные варианты.

Разумеется, каждый из них имеет собственные недостатки и достоинства, что важно учитывать в процессе выбора предпочтительного варианта. Рото-двери выбирают в соответствии с дизайном помещения. важно учесть внешний вид, форму, материал и дизайн

важно учесть внешний вид, форму, материал и дизайн

Рото-двери выбирают в соответствии с дизайном помещения

важно учесть внешний вид, форму, материал и дизайн. Деревянные двери изготавливаются из массива или шпона. Они могут быть представлены глухим вариантом или остекленным

Выбор внушителен и и подбирается по личным предпочтениям. Среди плюсов деревянных дверей выделяют экологичность, чистоту, безопасность, высокую тепло- и звукоизоляцию, роскошный внешний вид. Однако материал подвержен гниению, появлению насекомых и влаге, если отсутствует соответствующая обработка пропитками

Они могут быть представлены глухим вариантом или остекленным. Выбор внушителен и и подбирается по личным предпочтениям. Среди плюсов деревянных дверей выделяют экологичность, чистоту, безопасность, высокую тепло- и звукоизоляцию, роскошный внешний вид. Однако материал подвержен гниению, появлению насекомых и влаге, если отсутствует соответствующая обработка пропитками

Деревянные двери изготавливаются из массива или шпона. Они могут быть представлены глухим вариантом или остекленным. Выбор внушителен и и подбирается по личным предпочтениям. Среди плюсов деревянных дверей выделяют экологичность, чистоту, безопасность, высокую тепло- и звукоизоляцию, роскошный внешний вид. Однако материал подвержен гниению, появлению насекомых и влаге, если отсутствует соответствующая обработка пропитками.


Древесина – один из лучших вариантов выбора

Выбирая рото-механизм для дверей, учитывайте собственные предпочтения и пожелания. Несмотря на удобство применения, конструкция стоит недешево. Поэтому мелкие ошибки могут испортить впечатления от купленной двери и разочаровать при эксплуатации. Правильный выбор гарантирует, что конструкция будет смотреться интересно и обязательно вас порадует.
