Интересные варианты

К малораспространенным и нестандартным решениям, заслуживающим внимания, можно отнести стеклянные межкомнатные двери и конструкции с зеркалом.

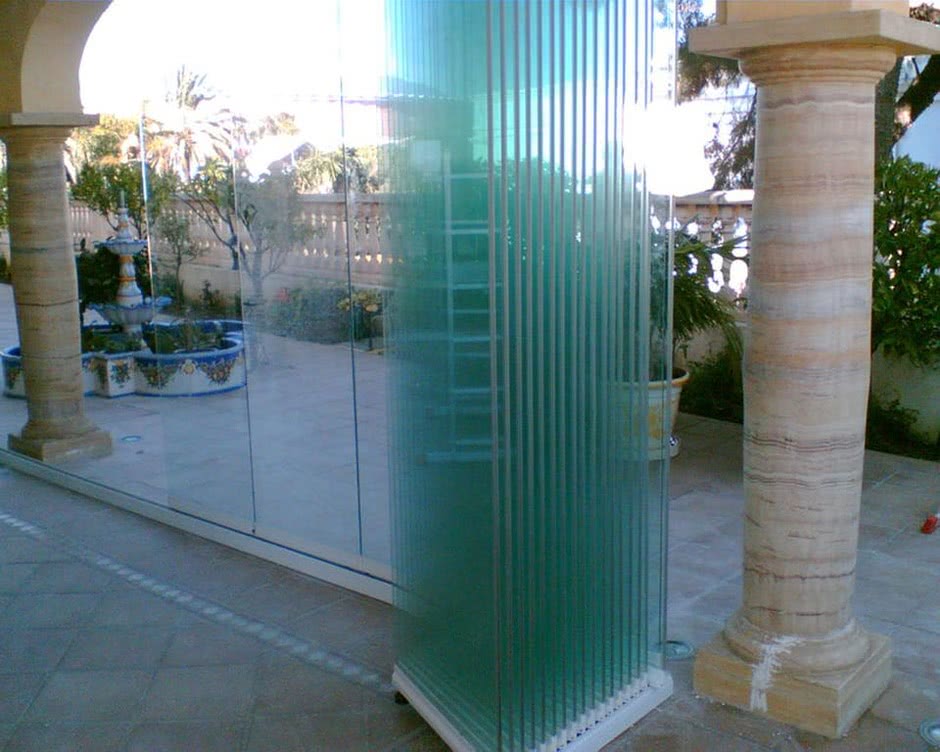

Стеклянные двери

Двери из стекла смотрятся очень стильно и современно, визуально расширяют пространство, делают его более светлым.

Стекло, применяемое для изготовления дверных конструкций, изготавливается по особой технологии. Его отличает высокая прочность. Три его основные разновидности:

Триплекс. Имеет идеально гладкую, простую в уходе поверхность. Подобно автомобильному стеклу, состоит из нескольких слоев, склеенных пластиковой пленкой. Такое стекло при мощном ударе разбивается на мелкие осколки, но при этом не рассыпается, а остается на месте.
Матолюкс. Прочное матовое стекло, непрозрачное, но при этом пропускающее свет. Очень интересный вариант для ванной и туалета, обычно лишенных естественного освещения.
Каленое стекло. В 10 раз прочнее обычного стекла, при сильном ударе твердым предметом рассыпается на мелкие осколки, почти не имеющие острых краев.

Двери с зеркалами

Для помещений с малыми размерами, в том числе для ванной с туалетом, можно выбрать межкомнатные двери с зеркалом.

Зеркальная поверхность, особенно если она занимает всю площадь двери, может зрительно увеличить размер комнаты.
Зеркала устанавливаются во все типы дверных полотен, как из классического дерева, так и из современного пластика.
Форма может быть как самой простой, прямоугольной, так и совершенно фантастических очертаний.

Большое распространение получили зеркала с дополнительной обработкой части поверхности тонировкой или матированием. Как и в случае стеклянных дверей, зеркала тоже подвергаются обработке, повышающей прочность.

Виды полотен

По виду полотна межкомнатные двери делятся на глухие и остекленные. Глухие модели выполняются из непрозрачных материалов, они обеспечивают полную светоизоляцию проема. Остекленные изделия комплектуются одним или несколькими стеклами различного размера, формы и степени прозрачности.

Современные технологии позволяют превратить стеклянную вставку в настоящее произведение искусства. В ассортименте фабрики Porta Prima вы найдете полотна с пескоструйными узорами, лазерной гравировкой витражными рисунками, фьюзинговым декором, фотопечатью.

Особая разновидность решений дверных полотен – цельностеклянные двери. У них нет каркаса, они изготавливаются из цельного листа закаленного стекла и могут монтироваться в стандартный дверной проем или использоваться в сочетании со стеклянными перегородками.

Особенности эксплуатации

Если основным материалом двери является дерево, то нельзя допускать на нее попадание воды.

Важно следить за чистотой направляющих, при попадании в них мусора будет затруднено движение двери. Открывать и закрывать дверь лучше плавными движениями. Любое резкое движение может привести к быстрому изнашиванию роликов, и даже спровоцировать вылетание двери из направляющих

А резкий хлопок может закончиться разрушением самого дверного полотна

Любое резкое движение может привести к быстрому изнашиванию роликов, и даже спровоцировать вылетание двери из направляющих. А резкий хлопок может закончиться разрушением самого дверного полотна

Открывать и закрывать дверь лучше плавными движениями. Любое резкое движение может привести к быстрому изнашиванию роликов, и даже спровоцировать вылетание двери из направляющих. А резкий хлопок может закончиться разрушением самого дверного полотна.

При уходе за дверью лучше использовать специальные средства. Это увеличит срок годности всей конструкции.

Если дома есть маленькие дети, важно объяснить им всю опасность игры с дверной конструкцией. Самым большим риском будет защемление пальца. Залог длительного функционирования двери – правильная самостоятельная установка и должный уход

Залог длительного функционирования двери – правильная самостоятельная установка и должный уход.

Материалы и инструменты

Понадобятся такие инструменты:

рулетка, линейка, угольник и карандаш;
электролобзик или циркулярная пила;
шуруповерт;
дрель;
сверла разного диаметра по дереву и бетону;
саморезы;
роликовые механизмы;
строительный отвес и уровень;
фрезерный станок;
наждачная бумага или шлифмашинка;
стамеска и молоток.

Изготовить полотна можно из следующих материалов:

простой или ламинированный ДСП;
МДФ;
закаленное стекло;
массив дерева;
сочетание нескольких материалов.

От материала изготовления зависит вес конструкции. Чтобы смонтировать раздвижные двери своими руками, необходимо подбирать механизмы, основываясь на этом показателе. Материал для полотна выбирается исходя из бюджета хозяев и функционального предназначения двери.

Основные виды

Амбарные двери выполняются из разных материалов, поэтому могут иметь интересный и необычный дизайн и быть выполненными в абсолютно разных цветах: от белого или черного до фиолетового или желтого. В зависимости от этого изделия бывают следующих видов:

Из дерева. Такие модели наиболее популярны. Дизайнеры используют их в стилях лофт, кантри, прованс или классическом.
Из закаленного стекла. Отлично вписываются в интерьер, созданный в стилях хай-тек, минимализм, фьюжн.
Из пластика. Пластиковая амбарная дверь должна быть выполнена из прочных и качественных материалов, особенно если она будет связывающим звеном между гостиной и кухней, где присутствуют постоянные перепады температур и влажности.
Из нержавеющей стали. Подобные модели применяются в интерьерах реже, однако могут иметь интересный дизайн. Они надежны, долговечны и легки в уходе.

Существуют атрибуты, выполненные из сочетания дерева со стеклом. Смотрятся такие модели стильно. Если деревянные изделия лучше вписываются в те стилевые направления, где преобладают старинные предметы мебели и прочие детали, то стекло вносит нотку современности, поэтому подойдет практически к любому дизайну комнаты.

Полотно может сдвигаться в одну или обе стороны. Если секций несколько, то перемещаться может одна из частей или одновременно все сразу.

Из-за таких возможностей двери имеют следующие названия:

сдвижные;
раздвижные;
откатные.

Раздвижные двери отлично экономят пространство в помещении, так как они прячутся в пенал. Сдвижные и откатные модели могут объединять одновременно несколько полотен – они будут складываться на одну сторону от входа. Подбирать изделие необходимо в соответствии с дизайном помещения, расстановкой мебели и других предметов.

Распашные дверные блоки – традиционное решение

Чаще всего в квартирах, домах и офисах устанавливают распашные межкомнатные двери. Они привычны в эксплуатации и просты в установке, обеспечивают хороший уровень тепло- и звукоизоляции.

По стороне распахивания дверные блоки делятся на правые и левые. Правое открывание подразумевает, что при движении правой рукой на себя створка распахивается вправо. Дверные петли в этом случае также расположены с правой стороны. А если вы открываете двери на себя, держась за ручку левой рукой, то такой дверной блок называется, соответственно, левосторонним, а петли у левой двери находятся слева.

У распашных дверных блоков есть и весьма существенный недостаток – наличие «зоны открывания». Для нормальной работы таких конструкций требуется выделить свободное место, что не лучшим образом сказывается на функциональности и эстетике небольших помещений.

Требования ГОСТа к стандартным дверным проемам

Размеры межкомнатной двери (дверного блока) должны строго соответствовать габаритам проема в стене между комнатами. Фактически в строительных стандартах и ГОСТах прописываются именно проемные параметры. А в соответствии с ними уже приходится подбирать толщину и ширину с высотой для дверной коробки и полотна внутрь.

Если создается уникальный дизайнерский интерьер в частном доме, то двери в комнаты можно сделать какими угодно. Надо лишь еще на стадии подготовки проекта предусмотреть проемы в перегородках и несущих стенах требуемых размеров. Но тогда дверные изделия придется заказывать по индивидуальным параметрам за большие деньги, нежели стандартные варианты.

Создавая эксклюзивный интерьер, не стоит забывать, что дверь может дополнить стиль, если правильно подойти к решению вопроса

С городскими квартирами дело обстоит принципиально иначе. Все они построены по типовым проектным решениям, в которых проемы для межкомнатных дверей изначально заложены под стандартные размеры. И в подавляющем большинстве случаев расширять это отверстие запрещено. Здесь остается подбирать дверную конструкцию только под существующие реалии. А зная требования ГОСТа, выбор двери в магазине будет более простым и безошибочным.

Из чего состоит конструкция дверей

Маркировка межкомнатных дверей

Выбирая электрический генератор, либо погружной насос для грязной воды, приходится тщательно изучать множество параметров в техпаспорте на эту технику. Там важны и мощность агрегата, и производительность, и иные величины. С внутренней дверью все сильно проще. В сопроводительной документации на нее указывается набор цифр и букв, полностью описывающих ширину и высоту, а также конструктивные особенности изделия. По конструкции и способу открывания дверные блоки делятся на несколько основных типа:

«Г» – глухое деревянное полотно.
«О» – полотно с вставкой из стекла.
«Рп» или «Рл» – распашная правая либо левая дверь.
«К» или «Р» – качающаяся либо раздвижная конструкция.

Варианты конструкций межкомнатных дверей

Помимо этих букв в маркировке также указываются:

вид изделия – дверной блок на вход в квартиру («ДВ»), межкомнатный («ДМ») и для санузла («ДС»);
ширина и высота проема – две цифры в дециметрах;
количество полотен в блоке;
класс воздухопроницаемости («В1», «В2» или «В3») и прочности («Мд1», «Мд2», «Мд3» или «Мд4»);
обозначение стандарта «ГОСТ 475–2016» (введен взамен старого ГОСТа 6629-88).

В вышеуказанном нормативе есть таблица, где и прописаны стандартные размеры межкомнатных дверей. Точнее там указанны справочные габариты проемов в стенах и перегородках. Именно от этих типоразмеров отталкиваются производители дверных блоков. Согласно им высота проема может быть 1870, 2070 или 2370 мм, а ширина от 710 до 1950 мм.

Марка	Размеры, мм
Коробка	Полотно
Высота	Ширина	Высота	Ширина
21-7	2071	670	2000	600
21-8	2071	770	2000	700
21-9	2071	870	2000	800
21-10	2071	1170	2000	900
21-12	2071	1170	2000	1100
21-13	2071	1272(1298)	2000	1202(1204)
21-15	2371	1472(1498)	2300	1402(1404)
21-19	2371	1872(1898)	2300	1802(1804)

Это интересно: Размеры дверного проема для установки межкомнатных дверей: что важно знать

Раздвижные

Это сразу несколько вариантов, которые являются современным решением в вопросе экономии пространства. Действительно, распашные двери имеют определенный угол. Радиус их открывания должен быть свободен от каких-либо предметов или вещей. Дело в том, что для просторного помещения это вполне нормально. Но если речь идет о комнатах маленького формата, именно раздвижные двери станут экономией места.

Раздвижные системы имеют среднюю по сложности конструкцию. В пазы механизма открывания дверей вставляются рейки, по которым после «едут» ролики, открывающие полотно. Такие двери могут иметь несколько конструкций. Различаются:

Двери-купе наружные. Это система, которая устанавливается внутри проема. Двери при этом могут состоять из нескольких створок. Одна может быть неподвижной, а другая выполнять все функции, либо могут использоваться обе створки. Все зависит от предпочтений хозяев и технических возможностей помещения.

Пенал. Это двери из одной створки. Устанавливается система внутрь проема. Более того, если в купе двери «находили» одна на другую, то в типе «пенал» полотно заходит в стену до ручки. В результате таких дверей даже не видно, если они открыты

Хорошее решение там, где важно, чтобы полотно было спрятано. Достаточно часто такие двери устанавливаются в фальш-стену из гипсокартона

Подобные межкомнатные двери – хорошее решение в спальни, гостиные. Например, при широком проеме можно установить створки с двух сторон, в итоге двери будут закрываться на середине проема. В принципе, такие конструкции дают немалый полет фантазии при организации комнаты и ремонте. Они прекрасно вписываются в любой дизайн, благодаря своей ненавязчивости. Возможно, это и обуславливает их популярность.

Этот тип дверей также может иметь несколько разновидностей. Сам механизм складывания одинаков, но конструкции могут существенно отличаться. Всего выделяется два основных варианта конструкций:

Книжка. В этом случае вся дверь состоит из двух широких полотен, которые складываются, как книжка благодаря специальному механизму.
Гармошка. Название этого типа также характеризует конструкцию. В дверях-гармошке много узких планок, которые складываются, подобно шторе. Такие двери часто делаются из пластика, достаточно легкие и просты в обращении. Удерживаются створки благодаря магниту.

Складные двери – хорошее решение для просторных больших комнат и, соответственно, больших проемов. Единственный не очень высокий показатель – шумоизоляция. Так как двери имеют крепление только по одной стороне, и при закрывании имеют небольшой, но просвет, звукоизоляция не будет на низком уровне.

Это современные конструкции, в которых двери располагаются на условной оси и вращаются вокруг нее. Они удобные в использовании, не требуют ручек и одинаково просто открываются с обеих сторон. Именно роторные двери могут быть автоматическими и открываться с использованием специально установленного на стене управляющего блока либо с помощью пульта дистанционного управления. Роторные двери могут отличаться полотнами и стороной поворота.

Установка роторных дверей, как и их комплект, будет стоить немало. Все дело в том, что при всей своей простоте механизм довольно сложный, требующий профессионального подхода в монтаже. По сути, вся конструкция включает в себя два основных типа механизма: раздвижной и распашной. Сначала полотно «едет» по установленным рейкам, затем оборачивается вокруг оси. Надо сразу отметить, что для экономии пространства это не лучший вариант. Но для большого помещения такие двери будут смотреться весьма впечатляюще.

Маятниковые

Еще один способ открывания дверей, который может быть автоматическим и механическим. Маятниковые двери крепятся на специальные подвесы, которые открывают полотно путем раскачивания его в сторону. Обычно у таких дверей имеется сильный удерживающий механизм, который позволяет двери быстро распахиваться, но медленно возвращаться в исходное положение. Такие конструкции также требуют достаточно пространства.

В заключение подведем итог. Наиболее недорогими вариантами будут распашные двери, в зависимости от стоимости полотен, конечно. Но если необходимо сэкономить пространство, лучше дверей-купе или «гармошки» не найти.

Особенности монтажа подвесной системы

Как только подготовится дверное полотно, на него тут же можно будет закрепить фурнитурные элементы:

особые замки (ручки);
роликовые детали.

Приходится в раздвижных дверях ручки утапливать в полотно, иначе они станут мешать движению полотен.

Шаг первый. Размечается будущее положение ручки. Разметки производятся на полотне с двух сторон. Место расположения ручки — от вертикального края панели на расстоянии 3,5-5 см.

Шаг второй. Линия уже отмечена. Дальше, учитывая отметку, размечают высоту и ширину гнезда. В расчет берется верхняя точка разметки. От нее отмеряют расстояние, что равно половине ширины намеченного отверстия. Обозначенная точка становится центром окружности. Чтобы высверлить окружность, используют сверло-коронку востребованного диаметра.

Шаг третий. С нижней стороны производятся те же действия для разметки гнезда. В результате получается пара несквозных углублений. Их глубина будет соответствовать углублению ручки в полотно.

Отверстие для установки дверной ручки

Шаг четвертый. Круглые углубления уже намечены. Дальше для удаления древесины используют стамеску с молотком или фрезер.

Шаг пятый. В вырезах закрепляются ручки. Для этого применяют:

клей («жидкие гвозди», другие варианты);
специальные крепления, их предварительно прикручивают в проёме, что впоследствии дает возможность защелкнуть ручку.

Шаг шестой. Следует обратить внимание на верхнюю торцовую сторону полотна. Там закрепляют роликовые механизмы, используя саморезы

Наверное, придется выбрать под них фигурные пазы. Для работы нужно задействовать стамеску (фрезер).

Шаг седьмой. Крепятся ролики, отступая на достаточное расстояние от краев полотна, что представляет собой ДСП или массивную доску.

Крепление направляющей рельсы

Шаг восьмой. В проём устанавливают предварительно скрепленную коробку. Для ее расклинивания используют деревянные распорки. Эти детали вбивают между стеной и панелями коробки.

Шаг девятый. Готовится брус. Его длина соответствует двойной ширине дверного полотна. Для крепления металлической направляющей, по которой будут двигаться ролики, используются саморезы.

Шаг десятый. Просверливается отверстие в брусе. Затем его фиксируют на стене.

Подвесной механизм двери купе

Шаг одиннадцатый. Для вставки роликовых механизмов предназначен направляющий рельс. Механизмы крепятся непосредственно на двери.

Шаг двенадцатый. Конструкцию приставляют к проёму двери. Ее выставляют по уровню. После этого брус прочно прикручивают к стене.

Шаг тринадцатый. Используя направляющую, дверь перемещают в разные стороны. Таким способом определяются места установки ограничителей хода (стопоров для полотна) в начале рельса и в его конце.

Верхний стопор двери

Шаг четырнадцатый. Паз вырезается в нижней торцевой части полотна. В паз устанавливается флажковый ролик, прикручивается к полу. Его точное расположение – под направляющим верхним рельсом.

Шаг пятнадцатый. Между досками дверной коробки и стеной образуется зазор. Его заполняют герметизирующей монтажной пеной. Как только она высохнет, лишние выступы должны быть срезаны.

Шаг шестнадцатый. Для декорирования направляющего рельса и бруса используют фальшь-панель.

Шаг семнадцатый. Для закрытия просветов между стеной и элементами коробки хорошо подходят наличники.

Цены на раздвижные двери

Видео: Раздвижная дверь из обычной. Дверь купе своими руками:

Распашные системы открывания дверей шкафов

Отличительная особенность – необходимость крепить фасад вдоль одной из сторон корпуса. Обычно «точки» крепежа, обеспечивающие движение створки, это мебельные петли. Более подробно о видах мебельных петель можно почитать здесь. Механизмы открывания фасадов дополняют работу петли или замещают ее полностью – все зависит от конструкции самого механизма.

Механизмы для открывания фасада вниз

Такого рода дополнения к функционалу распашной двери в обиходе называют «секретерами» и «барными ограничителями». По названию откидывающейся столешницы для стола-бюро или особенного места для хранения напитков и бокалов в серванте – бара.

Из новинок можно выделить механизм winch, который можно установить врезным и накладным способом.

СОВЕТ! Используйте для откидных фасадов не обычные четырехшарнирные петли, а врезные в торец. Они не будут мешать выпирающим плечом при хранении и в случае использования обратной стороны фасада в качестве дополнительной столешницы.

Поворотные и откидные подъемники

Самый бюджетный вариант оснащения для поворотного фасада – это газлифт. Более сложные механизмы обеспечивают плавное движение двери при открывании и бесшумное «дотягивание» до конца при закрывании.

Отдельно стоит выделить откидные механизмы открывания фасадов. Они не только поднимают дверцу вверх и фиксируют в этом положении, но и немного заводят за крышу, без характерного поворота створки, как в предыдущем варианте оснащения.

Механизмы вертикального (параллельного) открывания фасада

Другой тип механизмов открывания – это вынос фасада с закрытого положения параллельно от корпуса и последующий подъем в этой же плоскости до верхнего положения. Такие подъемники называют вертикальными.

Единственный их недостаток – это требуемое свободное место над шкафом. Что не всегда исполнимо, поскольку иногда мебель планируют с навеской под потолок или с минимальным зазором до него.

Механизмы двойного открывания фасадов

Складывающиеся гармошкой и поднимающиеся створки смотрятся довольно эффектно. Очень удобны для оснащения высоких шкафов, на которые одну цельную откидную дверцу не поставишь по очевидным причинам.

Самый известный механизм двойного открывания фасадов – это Aventos. Есть множество других. Особенно часто «авентосы» используются для установки на шкафы с сушкой. Когда дверь открывается и «собирается» верх, очень удобно составлять посуду. Перед лицом не «мешаются» створки, как это бывает, когда двери на сушке распашные, а сам шкаф сдвинут относительно мойки.

про подъемные механизмы для антресолей и горизонтальных кухонных шкафов.

Механизмы открывания дверей

последний тренд в дизайне интерьеров помещений

Нестандартная межкомнатная перегородка не только подчеркнёт Вашу индивидуальность и стиль, но и очень функционально впишется при невозможности установки обычной распашной двери

Все межкомнатные механизмы открывания очень надежны, они разработаны и поставляются на фабрику итальянскими производителями фурнитуры для межкомнатных дверей.

Раздвижные и складные механизмы. Краткое сравнение

Если сравнивать межкомнатные механизмы по параметрам, то можно выделить лучшие.

По функциональности

COMPACK. Складной механизм объединяет функционал двери-купе и книжки. Открытое полотно занимает в два раза меньше места, чем купе и не забирает пространство внутри дверного проёма

По надежности

MAGIC — современный аналог купе. Скрытый раздвижной механизм открывания работает абсолютно бесшумно

IZIDA. Очень простой раздвижной механизм на двух подшипниках

По стоимости

КНИЖКА. Складная конструкция экономит место перед проходом и не забирает его вдоль стены, НО в открытом состоянии «съедает» пространство внутри дверного проёма

ДВЕРЬ — КУПЕ не смотря на то, что препятствует размещению предметов интерьера около стены, раздвижная конструктция экономит до 1 метра перед дверным проходом

По эстетике

DIVA AIR.Элегантная направляющая раздвижной конструкции и современный минимализм

Производители

Помимо надёжности и функциональности, большинство владельцев жилых помещений придают большое значение эстетическим свойствам своего жилья, которые не в последнюю очередь зависят от внешнего вида составляющих элементов интерьера, в том числе дверей.

Следовательно, нужно тщательно выбирать фирму-производителя. На российском рынке представлено большое разнообразие компаний, занимающихся производством выдвижных дверей, главенствующее положение среди которых занимают итальянские фирмы, обладающие наилучшими отзывами среди покупателей. Большой популярностью обладают также производители из Финляндии, Германии и России. Любители нестандартных решений могу потратить своё время, чтобы найти продукцию из США, Великобритании или Швеции.

Такая популярность дверей из Италии обусловлена в первую очередь тем, что итальянские мастерские являются своеобразными законодателями моды в данном бизнесе. Вторым важным фактором являются традиционно большие вложения итальянских компаний в рекламу собственной продукции. Кроме эстетической части, механизмы раздвижных дверей итальянских производителей славятся своей надежностью.

Системы производства Германия и Финляндии.

Помимо лидеров рынка – итальянцев, стоит также отметить немецких производителей, продукция которых обладает легендарным немецким качеством, что благоприятно сказывается на прочности и долговечности выдвижных дверей, но в тоже время и цены на их продукцию нельзя назвать демократичными. Тройку лидеров занимаю фирмы из Испании, которые сохраняют приемлемое качество своей продукции, но при этом предлагают гораздо более низкие цены, чем производители из двух вышеописанных стран.

В отечественном сегменте отрасли крайне высок процент недобросовестных производителей. Ещё несколько лет назад найти стабильного поставщика, который бы продавал надежный и не ломкий раздвижной механизм для надежного функционирования дверей, было невозможно. Сейчас ситуация улучшилась, но производители раздвижных дверей всё ещё довольно безответственно относятся к уровню качества своих дверей. Раздвижные межкомнатные двери, использующие механизм и полотно отечественного производителя, вы можете увидеть на фото ниже.

Двери российской компании «Фабрика мебели».

Основным фактором, влияющим на качество будущей дверной панели, является правильность выполнения процесса сушки древесины. В прежние времена древесина сушилась около десяти лет, что обеспечивало её высочайшее качество. В данный момент технология сушки, которой пользуются отечественные производители, далека от совершенства. Сначала срубленный лес просушивается на открытом воздухе, брёвна, которые не пришли в полную негодность, отбираются для следующей стадии обработки. Данная стадия должна проходить в специальной сушильной камере, которая стоит не один десяток тысяч долларов. С целью увеличения рентабельности бизнеса, российские фирмы предпочитают не тратиться на такое дорогостоящее оборудование. Именно неправильная просушка является наиболее распространённой причиной снижения качества раздвижных дверей от российского производителя.

Виды механизмов раздвижных межкомнатных дверей, особенности монтажа
