Ремонт насоса малыш своими руками: как отремонтировать водяной агрегат, видео

Характеристики и сфера применения

Электронасос «Ручеек», выпускаемый российской компанией ОАО «Ливгидромаш», относятся к классу бытовых вибрационных приборов. Предназначен он для подачи воды из колодцев и водозаборных скважин, имеющих внутренний диаметр не менее 10 см. Может применяться для работы в открытых водоёмах, где способен транспортировать воду с глубины, относящейся к интервалу 1 — 40 м.

Максимальное расстояние, на которое насос может транспортировать воду по горизонтали составляет 100 м. Т.е. точка водозабора может быть существенно удалена от потребителя. Температура перекачиваемой воды — не более +35?С. «Ручеек» не должен работать в агрессивной среде и в воде, включающей загрязнения больше 0,001%.

Технические характеристики вибрационного насоса «Ручеек»:

напряжение питающей электросети — 220В;
мощность — 3,4 Вт;
максимальная глубина погружения — 3 м (при малодебитной скважине допускается увеличение глубины погружения до 5 м);
диапазон рабочего напора — от 4- до 60 м;
размеры — 250х99 мм, масса — приблизительно 3,5 кг (в зависимости от модификации).

Насос комплектуется шнуром электропитания от 10 до 40 м и капроновым тросом для подвешивания агрегата при установке в колодец или скважину.

Конечно, такой небольшой насос не сможет обеспечить водоснабжение всего загородного дома с большим количеством водопотребителей. «Ручеек» успешно служит для выполнения таких задач, как:

Водоснабжение небольшого дачного дома с 1-2 точками водопотребления.
Подача воды для бани, полива огорода.
Временная замена основного насоса в случае его поломки.
В медленно заполняемых водоисточниках с небольшим дебитом;
Первая или периодическая очистка скважины;
Заполнение системы отопления.

Производительность насоса напрямую зависит от глубины водоисточника: чем он глубже, тем выше производительность агрегата.

Регулировка зазоров

Для стабильной работы агрегата важно, чтобы рабочие зазоры между деталями электропривода были правильно выставлены и настроены. Инструменты для ремонта насоса можно купить в строительном магазине

Инструменты для ремонта насоса можно купить в строительном магазине

Это важно, потому что:

Напряжение меньшей силы может уменьшать мощность прибора;
Небольшое напряжение оказывает влияние на электропривод, и оборудование может сломаться;
Больший вольтаж может спалить двигатель насоса.

Зазор между сердечником и якорем, согласно заводским параметрам, должен составлять около 0,5 см. Если величина зазора изменена, его нужно отрегулировать. Проще отдать прибор специалисту, но можно сделать регулировку своими руками.

Для того чтобы отрегулировать зазоры, нужно убирать либо добавлять шайбы под резиновым поршнем или якорем. Если не получается точно выставить подходящий размер, лучше отдать прибор в сервисный центр. Дополнительные шайбы увеличивают напор, а уменьшение их его ослабляет. Если зазор в электроприводе будет меньше или больше нормы, это может привести к поломке.

https://youtube.com/watch?v=7DFHYw0YeqY

Погружной насос «Малыш» является оптимальным выбором для обеспечения водой дома или дачи. Как и вся техника, такие устройства подвержены поломкам, особенно учитывая то, что он постоянно находится в воде. Починить прибор вполне возможно своими руками. При покупке устройства необходимо сохранить инструкцию, поскольку его схема будет очень важна при ремонте. Правильная эксплуатация и профилактические проверки аппарата помогут снизить риск поломок либо избежать их вообще.

Основные виды неисправностей и их причины

Все неисправности можно свести к двум типам:

электрическая часть;
механическая часть.

В свою очередь каждую из них можно разделить на две подгруппы. Это полная неработоспособность и частичное нарушение работы.

Частичная потеря работоспособности насоса не обязательно означает нарушение регулировки. Иногда причина кроется в выходе из строя его отдельных деталей. Но начнем по порядку.

Тип #1 — неисправности электрической части

Наиболее частая неисправность — выход из строя катушки. Полное перегорание или пробой изоляции на корпус. Реже происходит отслоение от корпуса компаунда. Причина у неисправностей одна — работа «всухую», без воды, что вызывает перегрев катушки.

Тогда горит изоляция, подгорает компаунд и, вследствие разницы теплового расширения различных материалов, происходит расслоение заливки и выпадание ярма из корпуса.

Иногда насос перестает качать вообще, но может и разбить корпус. Это самая неприятная поломка, избежать которую можно только соблюдением правил эксплуатации.

При поиске неисправности предстоит выполнить его разборку. Благодаря простой конструкции удастся самостоятельно разобрать его на составные элементы

Тип #2 — поломки механической части

Тут полное разнообразие причин и последствий:

Известкование деталей. Происходит от перекачки жесткой воды. Это белый известковый налет типа накипи в чайнике. В работе это особо не ощущается, но после длительного хранения, например, в зимний период, известка может заклинить поршень. Неисправность редкая, как правило только затрудняет разборку и немного снижает характеристики насоса.
Нарушение целостности корпуса. Впечатление, точно срезано напильником или фрезером. Обычно верхнее ребро корпуса. Причина простая — контакт с бетонной поверхностью колодца при работе.
Засорение рабочей полости насоса. Например, песком. Песок и камушки, ветки, водоросли — все это нарушает плотность прилегания клапана к постели. Не критично, но неприятно — насос не развивает положенной мощности.
Ослабление резьбовых соединений. Происходит от вибрации, случаются нечасто. Например, раскручиваются гайки, закрепляющие поршень. Последствия могут быть самые плачевные — вплоть до разрушения корпуса.
Нарушение свойств резины. Ведет к снижению мощности насоса. В редких случаях происходит полное прекращение работоспособности.

Наиболее капризная и чувствительная к ослаблению свойств резины деталь, как ни странно, массивный амортизатор. Слишком эластичная резина способствует разбиванию сердечника, слишком жесткая — снижению амплитуды вибрации и потере мощности.

Кроме того, при проворачивании сердечника в амортизаторе, проекция основания штока (на шток запрессована деталь, называемая якорь) не полностью совпадает с ярмом и хуже притягивается к нему. Жесткий поршень хуже перемещает воду. Разбитый поршень не качает вообще.

Клапан при потере эластичности работает хуже, но совсем из строя насос не выходит. Тоже мы наблюдаем и при нарушении регулировке клапана.

Иногда происходит просто потеря мощности. Часто причиной является опять включение насоса без погружения в воду. Чаще всего это происходит из-за пренебрежения правилами эксплуатации.

Например, подвешивание насоса на стальном тросе и без амортизатора — крепление насоса обязательно должно амортизировать! Поэтому в комплект и входит леска или нейлоновый шнур и амортизирующее кольцо для крепления.

Зная устройство насосов серии Малыш, с ремонтом агрегатов можно без особых проблем справиться своими руками

Какие могут быть причины поломок

Устройство погружного вибрационного насоса

Выход агрегата из строя может произойти по нескольким причинам. При расположении насоса непосредственно возле воды на него действуют многие негативные факторы. При проведении ремонта цена будет значительно ниже, чем приобретение нового агрегата.Причинами выхода устройства со строя могут быть:

Выход и строя магнита. При этом обычный ремонт не поможет, нужна помощь специалистов.

Механическую поломку характеризуют посторонние звуки, издаваемые насосом. Такую неисправность изделия можно будет попытаться выполнить и самостоятельно.
При механической поломке причиной может быть слишком грязная вода, засоряющая насос. Иногда устройство работает в сухом режиме, с отсутствием масла, которое должно присутствовать обязательно.
Агрегат может выйти из строя, при нагреве рабочей жидкости до температуры больше 40°С. Причин поломок агрегата может быть много, как в механической части, так и электрической, состоящей из двигателя и системы автоматики.Здесь же расположены:

Реле времени.
Автоматические элементы, предохраняющие насосы от коротких замыканий.

Время от времени все это может приходить в негодность.

Привести к поломке может неправильно зафиксированный под водой кабель для глубинных насосов.

Как защитить погружные насосы в системе индивидуального пользования

Как и любое устройство глубинные насосы требуют к себе бережного отношения. Чаще всего производители агрегатов предусматривают возникновение возможных опасных ситуаций при эксплуатации и выпускают дополнительные устройства, имеющие вид внешнего блока автоматики и управления изделием.

Схема подключения глубинного насоса

Сухой ход. Возникает при падении ниже критического уровня воды, а патрубок агрегата оказывается выше него. В результате устройство выходит со строя. Предотвратить такое явление можно:

установкой поплавковой системы;
опустить в воду два специальных электрода или датчика уровня, которые соединены с защитным устройством. При расположении нижнего электрода выше уровня воды, насос отключается, а при достижении уровня верхнего электрода включается;
установка устройства, которое контролирует прохождение через насос воды. При ее отсутствии этот элемент останавливает работу насоса.

Гидравлический удар. Возникает в случае включения «сухого насоса» или при отключении агрегата. В этот момент жидкость сильно ударяет по лопастям крыльчатки, что может их сильно повредить и привести к выходу насоса со строя. Решить проблему можно:

устройством обратного клапана из высокопрочных материалов, что может уменьшить вес водяного столба, действующего на крыльчатку;
оборудование гидроаккумуляторов реле давления и датчиками, которые могут включать и отключать насос при переизбытке давления в системе.

Нестабильные параметры в электросети.

Замерзание воды. Недопустимо такое явление в корпусе насоса. При опускании температуры ниже нуля воду необходимо слить. При круглогодичном использовании устройства, его устанавливают в кессоны.
Мутность выкачиваемой жидкости. Наличие абразивных частиц может привести не только к заклиниванию глубинного насоса, но и повреждению всего тракта.

3 Какие возможные неисправности вибрационных насосов?

3.1 Электронасос гудит (работает), но воду не подает или делает это очень слабо

Причин такого поведения насоса может быть несколько:

Расположенные поверх амортизатора крепящие гайки прослаблены. При отвинчивании гаек амортизатор может немного двигаться по отношению к штоку и движения штока будут совершатся вхолостую. Для устранения проблемы в работе насоса следует зафиксировать амортизатор, зажать до упора гайки и законтрить их, чтоб избежать повторения в будущем.
Механически поврежден резиновый клапан. Причиной может оказаться износ в результате долгой работы либо негативное воздействие абразивных частичек, перекачиваемых с водой, или банальный его прорыв. Решением этой ситуации есть замена износившейся детали.
Самым плохим вариантом образовавшейся неисправности является обрыв штока. Починка или замена штока с его деформациями, практически, невозможна. С таким развитием дел покупка нового насоса будет наилучшим выходом из ситуации.

3.2 Проблемы с электропитанием

С подключением насоса к питающей сети греется и обугливается кабельное соединение, выбивает электропробки, отключается защитный автомат.

Разборка вибрационного насоса

Такой результат зачастую вызван двумя причинами:

Неисправность питающего кабеля. Для проверки используется тестер, который укажет на целостность подключаемых жил и соответственно он ли причина срабатывания электрозащиты. Замена кабеля насосного оборудования возможна, но не у всех моделей. В некоторых вариантах запитывающий кабель залит изолирующим компаундом и поменять его не представляется возможным.
Сгоревшая обмотка якоря. Ремонт обмотки требует особых умений и знаний, поэтому обычному пользователю проводить ее замену нецелесообразно. Но все же ремонт ее возможен путем перемотки либо же заменой на новую.

3.3 Перегревание электронасоса с одновременной значительной вибрацией

При включенном аппарате он всегда должен находится в воде, т.к. перекачиваемая жидкость отводит производимое им тепло. В случаях отсутствия охладителя насос резко начинает греться, что может привести к необратимым поломкам. Корпус насоса расширяется и от него отстает специальная заливка, которая держит электромагнит. «Лязганье» электромагнита становится основой вибрационного процесса. Если работа на сухую продлится достаточно долго, то неизбежно произойдет полное отслоение магнита и поршень двигаться не сможет.

Поломка такого типа одна из самых тяжелых, и проведение ремонта своими руками требует немалого терпения.

Сперва пользователь разбирает насос, отделяя электрическую часть изделия. Затем постукивая по корпусу, наверняка, определяетнезакреплённость электромагнита. Вынув насос из корпусной оболочки, необходимо маленькой шлиф-машинкой нарезать небольшие канавки в хаотическом порядкена внутренней поверхности корпуса и на самом агрегате.

Винты при сборке рекомендуется заменять на новые

После проделанной работы необходимо покрыть корпус оконным герметиком или качественным сильным клеем и запрессовать электромагнит. После высыхания конструкции можно проделать обратную сборку.

3.4 Насос создает маленький напор и почти не качает

Насос работает в таком режиме по причине малого зазора между поршнем и его седлом, если нет другой причины из выше рассмотренных.

Восстанавливает работу дополнительная шайба на поршневой шток. С помощью шайб можно снизить или повысить производительность в пределах заявленных характеристик.

Источник

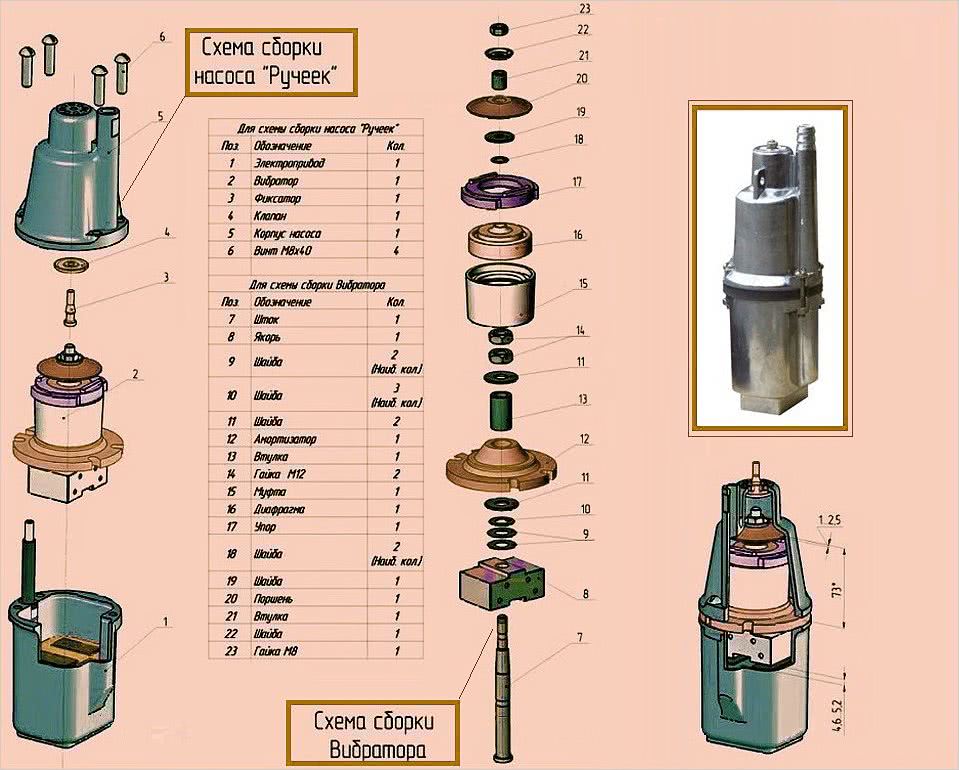

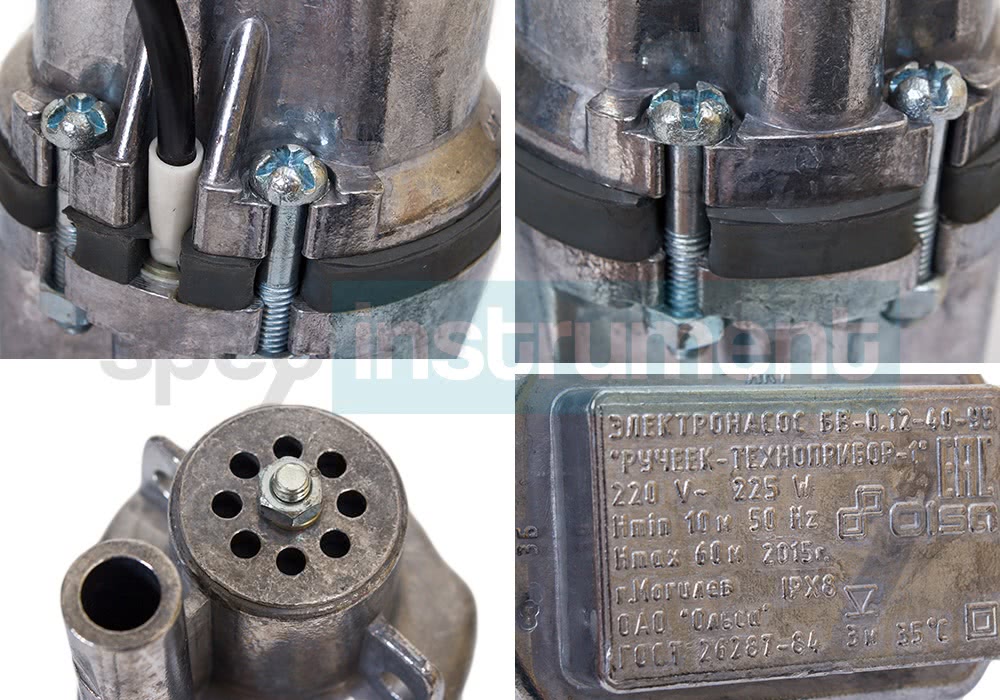

Конструкция насоса «Ручеек»

Вибрационный насос состоит из следующих элементов:

электромагнит;
корпус;
вибратор;
электропривод;
фиксатор;
винты, шайбы, гайки;
втулка;
муфта.

Конструкция Ручейка имеет классическую компоновку — электропривод расположен снизу, а всасывающие отверстия сверху. Это позволяет обеспечить лучшее охлаждение, исключить забор примесей со дна. Агрегат без проблем работает длительное время в погружном состоянии с всасывающими отверстиями открытыми на воздух.

Электромагнит, размещенный под корпусом, формируется из обмотки и сердечника П-образного вида, материал исполнения которого является сталь электротехнической листовки. Обмотку составляют 2 катушки, соединенные последовательно. Катушка и обмотка залиты компаундом, который обеспечивает изоляцию, отвод тепла от катушек и закрепление.

Якорь и шток, запрессованный в нем, формирует вибратор. На штоке размещен амортизатор, резиновая пружина, жестко крепящаяся на валу двумя гайками.

Насос Ручеек в сборе и в разрезе

Внутри амортизатора содержится втулка, ограничивающая сжатие резиновой пружины. Диафрагма, также выполненная из резины, помещена от амортизатора на определенном расстоянии. Ее роль заключается в создании дополнительной опоры для штока и его направлении. Диафрагма еще отделает электрическую и гидравлическую камеры друг от друга.

Как устройство работает

Принцип работы погружных вибрационных насосов очень важен, поскольку без этих знаний вы не сможете самостоятельно проводить ремонтные работы.

После подключения устройства к питанию происходит приближение якоря к магниту. Это работает при влиянии электромагнитной силы.
Спустя определенное время якорь под воздействием резиновой пружины возвращается на место. Ряд этих движений происходит из-за исчезновения электромагнитной силы.
Поршень, расположенный рядом с якорем, повторяет движения вместе с ним. Частота колебаний достигает отметки в 50 раз за одну секунду.
В появившуюся «воздушную камеру» в цилиндре попадает смесь из воздуха и воды. Эта смесь, попадающая через входной клапан, выходит через выпускную трубку, обеспечивая круговорот воды в парубках.

Входящая смесь имеет более упругую структуру при сравнении с обычной водой.

Принцип работы механизма

Работа вибрационного насоса основана на изменении давления в камере нагнетающего действия. Основные шаги процесса:

Поступление тока на обмотку катушки обеспечивает образование магнитного поля.
Намагниченная катушка притягивает вибратор.
Под действием этой силы поршень изгибается внутрь и приближается к камере нагнетающего действия.
За счет подобного движения в камере (4) формируется разряженная атмосфера и давление снижается.
Жидкость подсасывается из внешнего источника через клапаны (8) и заполняет внутреннее пространство камеры (4).
Вибрационный насос работает от переменного тока, название которого говорит само за себя. Поэтому через короткий промежуток времени процесс намагничивания прекращается и шток за счет действия амортизатора (5) возвращается на прежнее место.
На жидкость, расположенную внутри камеры (4) давит поршень. За счет этого действия давление внутри камеры (4) растет.
Закрытые давлением жидкости обратные клапаны не дают воде вернуться в первоисточник, поэтому она перемещается в камеру нагнетающего действия (3).
Через мгновение в вибрационном насосе вновь появляется намагничивание. Поршень на штоке движется назад, и жидкость передвигается по каналам (11) к шлангу (трубопроводу).

Частота ритмов составляет 100 раз за 1 секунду, а движения штока с поршнем напоминаю вибрацию, за счет чего агрегат и получил название вибрационный насос.

Как перемотать катушку

Для перемотки катушек вибрационного насоса вам понадобятся следующие материалы:

Медный провод с диаметром 0.65 м (марка ПЭТВ);
Эпоксидная смола, пластификатор, отвердитель.

Инструменты:

Намоточный станок;
Паяльник
Электроплитка;
Молоток;
Отвертка;
Защитные рукавицы.

Ремонт вибрационного насоса рекомендуется производить на улице, либо в хорошо проветриваемом помещении, поскольку для перемотки катушек придется плавить эпоксидную смолу, а она выделяет токсичные вещества, вдыхание которых вредно для организма.

Насос Малыш, готов к установке и подключению

Сначала разбираем погружной насос. Извлекаем залитый электромагнит с устройства. Чтобы выполнить это придется расплавить эпоксидный компаунд.

Для этого лучше всего подойдет электроплитка, на которую необходимо положить корпус агрегата. Подождите, пока эпоксидка прогреется до температуры 160-170 градусов (об этом сигнализирует характерный дымок, идущий от неё – этот дым токсичен, старайтесь его не вдыхать).

Далее, нам нужен деревянное полено, об которое можно будет выбить электромагнит с корпуса. После того как компаунд прогрелся, наденьте защитные перчатки, и бейте корпус об колоду (электромагнит должен смотреть в низ), до тех пор, пока электромагнит не изменит своё положение так, чтобы можно было его поддеть чем-либо и извлечь.

Пока корпус горячий, очистите его от остатков эпоксидной смолы щеткой по металлу, либо плоской отверткой.

Теперь необходимо молотком выбить электромагнит из катушки. Для этого нужно использовать небольшой деревянный брусок, в качестве клина. Рекомендуется делать это с помощником, который будет держать катушки, а вы будете выбивать. Если фиксировать катушку в тисках, то, скорее всего, ремонт закончится на деформации её каркаса.

Как только сердечник электромагнита будет выбит, размотайте катушку и очистите её каркас от остатков эпоксидной смолы. Установите каркас катушки на намоточный станок и выполните полную обмотку катушки (примерно в 8 слоев). Сделать это можно без специального станка, однако это потребует гораздо больше времени.

Начало и конца проволоки соедините с основной частью с помощью паяльника. В каркас катушки обратно ставим электромагнитный сердечник. Продеваем кабель подключения к электросети сквозь уплотнитель внутрь корпуса. Разделяем кабель и зачищаем его концы на 2-3 см.

Припаиваем кабель к началу обмотки катушек. Аккуратно опустите катушки внутрь корпуса. Чтобы катушки плотно сели на своё место, приложите к электромагнитному сердечнику небольшой деревянный брусок, и несильным постукиванием придайте им нужное положение.

Теперь необходимо сделать эпоксидный компаунд. Зафиксируйте корпус агрегата в тисках. В металлической посуде размешайте эпоксидку, пластификатор и отвердитель.

Получившейся смесью залейте катушки до верхней кромки электромагнита. Подождите 10-15 минут, чтобы компаунд заполнил все щели. Если после того, как эпоксидка опустилась в пустоты, её уровень уменьшился, то долейте дополнительное количество смеси.

Как подключить электронасос «Водолей»

После окончания сборки насоса необходимо правильно подключить его в систему водоснабжения. Такие агрегаты автоматически поддерживают нужное давление в системе, которая самостоятельно управляет включение электронасоса по мере уменьшения воды в источнике. На фото показана схема устройства насоса «Водолей» для обеспечения дома водой.

Используя лишь центробежный насос «Водолей», не только можно поднимать воду из скважины на поверхность, но и обеспечить его экономную работу, поддерживать давление в системе.

Центробежный погружной насос подключается в такой последовательности:

Насос опускается в скважину.
Подключается к установке для автоматического поддержания давления, посредством обратного клапана.

Технические характеристики оборудования

В зависимости от модели и назначения вибрационный насос Ручеек может иметь следующие характеристики:

мощность потребления – от 150 до 305 Вт;
рабочее напряжение в сети – не более 220 В;
водяной напор – от 35 до 62 метров;
производительность устройства при установке на глубину в 45 метров – 435 литров/час. Для 1 метра глубины подобный показатель может достигать 1,4 куб. м;
температура жидкости для перекачки не должна превышать 35 градусов.

Насос Ручеек с техническими характеристиками, приведенными выше, способен перекачивать до 8 литров воды в минуту. Для всех бытовых и технических нужд производительности устройства недостаточно, поэтому рекомендуется поочередно включать точки забора жидкости.

О выборе оборудования и правилах его самостоятельного расчета

Ключевым показателем, определяющим эффективность работы циркуляционного насоса, является его мощность. Для бытовой системы отопления не нужно пытаться приобрести самую высокомощную установку. Она будет лишь сильно гудеть и впустую расходовать электричество.

Монтированный циркуляционный насос

Вам нужно грамотно рассчитать мощность агрегата на основании таких данных:

показатель напора горячей воды;
сечение труб;
производительность и пропускная способность нагревательного котла;
температура теплоносителя.

Расход горячей воды определяется просто. Он равняется показателю мощности отопительного агрегата. Если у вас, например, стоит газовый котел на 20 кВт, воды за час будет расходоваться не более 20 л. Напор циркуляционного агрегата для системы отопления на каждые 10 м труб составляет около 50 см. Чем длиннее трубопровод, тем более мощный насос нужно приобретать

Здесь сразу стоит обращать внимание и на толщину трубных изделий. Сопротивление перемещению воды в системе будет более сильным, если вы монтируете малые по сечению трубы

В трубопроводах диаметром полдюйма расход теплоносителя составляет 5,7 л за минуту при общепринятой (1,5 м/с) скорости перемещения воды, диаметром 1 дюйм – 30 л

А вот для труб сечением 2 дюйма расход будет уже на уровне 170 л. Всегда подбирайте диаметр труб таким образом, чтобы вам не пришлось переплачивать лишних денег за энергоресурсы

В трубопроводах диаметром полдюйма расход теплоносителя составляет 5,7 л за минуту при общепринятой (1,5 м/с) скорости перемещения воды, диаметром 1 дюйм – 30 л. А вот для труб сечением 2 дюйма расход будет уже на уровне 170 л. Всегда подбирайте диаметр труб таким образом, чтобы вам не пришлось переплачивать лишних денег за энергоресурсы.

Расход непосредственно насоса определяется следующим соотношением: N/t2-t1. Под t1 в этой формуле понимают температуру воды в оборотных трубах (обычно она равняется 65–70 °С), под t2 – температуру, которую обеспечивает агрегат отопления (не менее 90°). А литерой N обозначается мощность котла (это значение имеется в паспорте оборудования). Напор насоса устанавливается по принятым в нашей стране и Европе стандартам. Считается, что 1 кВт мощности циркуляционного агрегата вполне достаточно для качественного обогрева 1 квадрата площади частного жилища.

Модельный ряд насосов «Малыш»

Вибрационные погружные насосы изобретены очень давно. Еще в 1891 году русский инженер В. Г. Шухов использовал принцип вибрации для насоса. Кстати, примерно такая система задействована в автомобильном бензонасосе.

Позднее аргентинец Т. Беллок доработал схему — она используется без особых изменений и сегодня.

Насосы выпускались в Ереване, Ливнах, Москве, Бавленах и еще множестве предприятий. Можно назвать только самые известные марки: «Малыш», «Нептун», «Струнок», «Сега», «Ручеек», «Урожай», «Босна», «Каштан».

Все они, по сути, отличались названиями и формой корпуса. И то не всегда. Сюда же можно отнести и итальянские и китайские конструкции. Например, «Джерельце».

Все это вариации одной схемы. Иногда менялись названия, но суть оставалась прежней. Например, известный ныне «Малыш — М» чуть раньше был «Сегой» и «Ручейком». Поэтому поломки “Ручейка” и методики их устранения очень схожи с ближайшим конкурентом – “Малышом”.

Если игнорировать путаницу с разными наименованиями, то коротко все вариации сводятся к трем-четырем типам погружных насосов:

«Малыш» – модель погружного вибрационного электронасоса с нижним забором воды. Самая мощная модификация из всех, но плохо подходит для придонной работы — может захватить со дна грязь или ил и выйти из строя.
«Малыш — М» вариант в верхним забором воды. Чуть послабее, зато не забирает грязь со дна. Реже выходит из строя по причине перегрева — попросту даже если падает уровень воды и забор заканчивается, корпус все равно охлаждается — он-то остается погруженным.
«Малыш — К» – модель с нижним забором воды, но оснащена термореле и трехжильным проводом с заземлением. Наличие термореле положительно влияет на срок службы и надежность, но увеличивает его стоимость. Раньше эта модификация шла исключительно на экспорт.
«Малыш — 3» – компактная модель диаметром 80 мм для узких скважин.

В любом случае, вибрационные насосы ценятся за компактность, дешевизну и простоту. К тому же, они достаточно стойко переносят гидроудары, которые возникают при перекрытии водяной магистрали, например. Хотя и тут не стоит увлекаться — подобная частая практика все же выводит насос из строя.

Насосы даже одной модели могут незначительно отличаться: полировка или порошковое покрытие корпуса, например. Но детали у них, как правило, взаимозаменяемые

Технические характеристики

Насос ручеек по техническим характеристикам занимает достойное место среди других агрегатов вибрационного типа, а по некоторым параметрам и превосходит их. Часть моделей обладают высотой подъема воды 40 м. Более практичны в эксплуатации насосы, где технические характеристики по высоте подъема достигают 60 м. Максимальная глубина погружения – 7 м. Если забор воды проводится в скважине, ее диаметр должен превышать диаметр «Ручейка», который составляет 100 мм.

Среди технических характеристик агрегата ключевое место занимает производительность, которая исчисляется в количестве литров, перекачиваемых насосом за 1 час. По этим параметрам все модели «Ручеек» делятся на три группы:

с низкой производительностью, когда объем составляет 360 л/ч;
для средней производительности характерны показатели 750 л/ч;
насос с высокой производительностью способен перекачать за 1 час 1500 литров воды.

Мощность различных моделей «Ручейка» варьируется от 225 до 300 Вт, все работают от напряжения 220 В. Частота тока – 50 Гц. Продолжительность беспрерывной работы достигает 12 часов.

Дополнительные технические характеристики, интересные потребителю:

Тип насоса – погружной вертикальный.
Корпус выполнен из алюминия.
Количество обратных клапанов – 1 шт.
Вес около 4 кг.
Длина кабеля различна. Существуют модели «Ручейка», оснащенные 10,16,25,32 и 40 метровым кабелем.
Диаметр шланга от 18 до 22 мм.
«Ручеек-1» характеризуется верхним забором воды, в модель «Ручейка -1М» она поступает снизу.

Замечание! Большей практичностью обладают насосы с верхним забором воды, риск попадания крупных твердых частиц в них значительно снижен по сравнению с моделями, где вода проникает в корпус снизу.

Разбор насоса

После поднятия прибора из скважины, следует продуть выходной штуцер, удалив из насоса остатки воды. На всех стыкуемых деталях аппарата следует нанести метки маркером, чтобы при сборке установить их в точную позицию. Затем приступаем к разборке корпуса, зажав его в тисках за уступы близ винтов. Винты, стягивающие две половины корпуса (4 штуки), следует ослаблять равномерно. После снятия крышки, из корпуса достаётся вибратор – основной рабочий агрегат насоса.

https://youtube.com/watch?v=dlAUXGoJ8Bc

Открутив фиксирующую шайбу, расположенную сверху вибратора, можно разобрать весь узел. Все комплектующие детали нанизываются на центральный шток друг за другом, подобно кольцам на детской пирамидке. Главное – при разборке вибратора запомнить правильную последовательность всех этих деталей. Для этого рекомендуется каждый этап демонтажа запечатлевать на камеру телефона.

2 Ремонт насоса своими руками

Очень часто погружные вибронасосы перестают работать, имея незначительную поломку, устранить которую можно самостоятельно, а, порой, очень быстро, без вмешательства платных специалистов. Поэтому следует знать, как определить неисправность и, как при этом ведет себя свой же электроприбор.

Характерной особенностью ремонта приспособления является то, что после замены испорченных элементов необходима дополнительная их регулировка. Например, после замены резиновой клапанной системы, насос не выдает номинальной мощности или же вообще отказывается качать. В этом случае, помогает простая регулировка клапанов, установка их в правильное положение, определение правильности их открывания и закрывания.

2.1 Как настроить вибрационный электронасос?

Перед тем как пользователь наполнился решительностью разобрать неработающее изделие, следует произвести ряд простых манипуляций для установки предварительного диагноза:

закрепить насос в емкости с водой, освободив исходящий патрубок. Включив приспособление в электросеть, проверить уровень напряжения, который должен быть в диапазоне от 200 до 240 В.
при нормальных показателях, следует выключить насос и слить воду. После подуть ртом в выходной патрубок. Верно настроенный аппарат поддается продуванию, но при сильном продувании – запирается с ходом рабочего поршня внутри. И наоборот, со всасыванием воздуха, последний должен свободно проходить внутри.

С неправильной настройкой, когда воздух через насос не продувается,но со всасыванием проходит, насос может работать при пониженном напряжении менее 200 В.

Принцип работы насосного оборудования диктует контроль трех важных параметров обратной сборки с указанным порядком:

Осевое совпадение поршня и седла. Скольжение входного стакана по прокладке очень мешает достичь этого при сборе насоса, но несоосность не позволит работать насосу в принципе.
Поршень должен находится на некотором расстоянии от его седла. Величина этого зазора должна не превышать 0,5 мм, но быть больше от 0. Регулировать зазор можно с помощью регулировочных шайб. Правильное расстояние дает возможность прохода воздуха в выходной патрубок для воды, а при большей силе вдувания — поршню закрывать канал.
Необходимо соблюдать параллельность поршневого диска с его седлом – их оси также должны быть параллельны.

Случаи не параллельности:

большой зазор между поршневой втулкой и штоком. Такая проблема может не только влиять на регулировку, но и вызывать вибрацию работающего агрегата. Как уменьшить большой зазор? Достаточно заменить либо втулку, либо шток, а народным методом является уплотнение штока подручным материалом, например, фольгой.
изогнут шток. В таком случае, проблему исправить вряд ли удастся, но, возможно, параллельность достигнется путем разворачивания прокладки до 180.

Верно замененный элемент конструкции и правильно собранный электронасос с погружением в воду дает струю не менее 30 см в высоту и работает без перерывов с напряжением до 240 В. Уменьшение напряжения изменяет звук работы насоса и может снижать производительность.

2.2 Как разобрать вибрационный электронасос?

Значительно облегчает разборку помещение агрегата в тиски. Зажав губками выступы корпуса, стяжные болты поддадутся быстрее, но ослаблять их нужно по очереди и понемногу. Аналогично проводится сбор после ремонта.

Сборка вибрационного насоса Ручеек

Если насос долгое время находился в погруженном состоянии, скорее всего, стяжные болты быстро не поддадутся – следует применить проникающую смазку и проделать шлицевые прорези в головках болтов. В крайнем случае, следует аккуратно срезать головки болтов для рассоединения корпусных частей приспособления.

Выводы и полезное видео по теме

Небольшая видео-подсказка по ремонту и диагностике, которая поможет произвести ремонт:

Всегда помним о безопасности! А потому, даже убедившись в целостности катушек и отсутствии замыкания на корпус, никогда не держим насос при проверке за корпус! Всегда только на диэлектрическом пружинящем подвесе!

И никогда для подобных целей не используем провод питания. Безопасность никогда не бывает лишней.

Есть, что дополнить, или возникли вопросы по устранению неполадок насосного оборудования? Пожалуйста, оставляйте комментарии к публикации. Форма для связи находится в нижнем блоке.

Ремонт погружных насосов малыш своими руками
