Ремонт пылесоса своими руками: самсунг, томас

Самые частые неисправности

Если нет возможности отдать пылесос мастеру для разборки и оценки его состояния, можно узнать, на что нужно обращать внимание в случае возникновения неисправности. После появления проблем в первую очередь проверяют подшипники, что помогают работать двигателю

Специалист может оперативно определить проблему поломки пылесоса.

Звук, что характерен для них: резкий гул, грохот, гарь, перегрев корпуса. Помимо них, уделяют вниманию якорю и щетке мотора. Распространенная проблема – шланг не втягивает загрязнения.

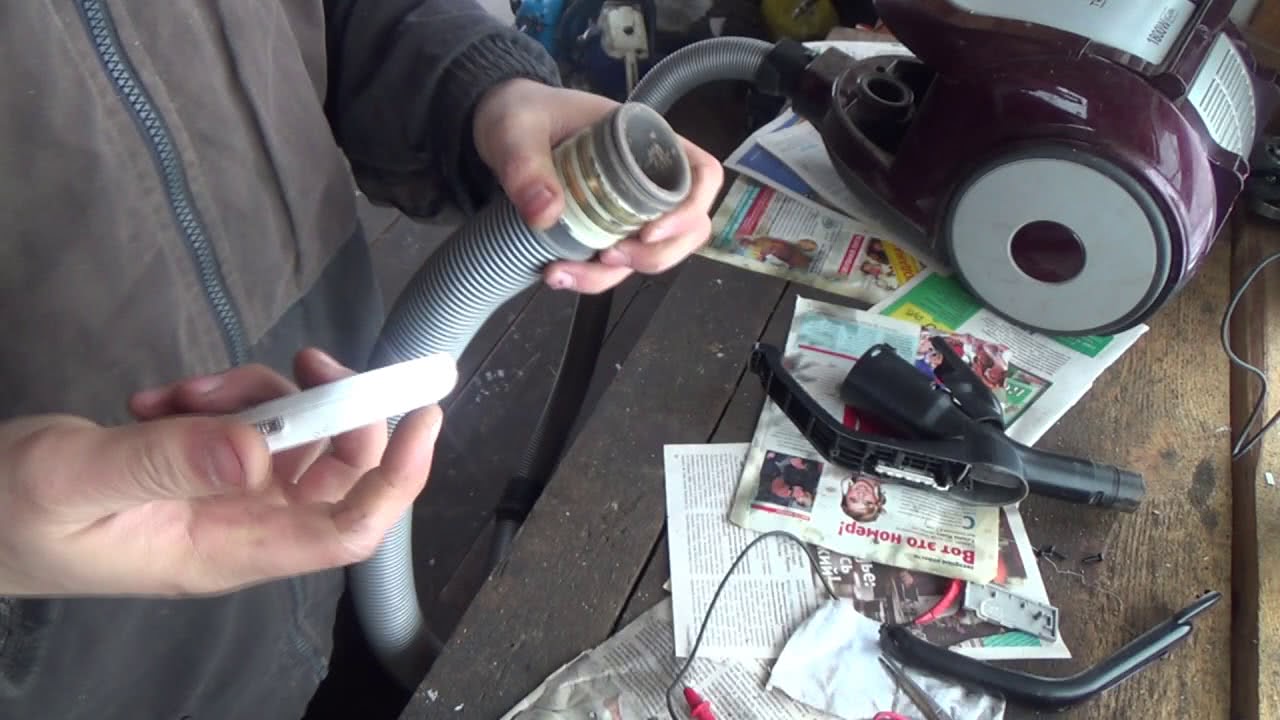

В пылесосах часто перетирается шланг.

Причина может крыться в засорении шланга, переполненном мешке для сбора пыли или проблемным оказался фильтр НЕРА. Часто возникает проблема, когда агрегат тянет воздух, но мусор не убирается нормально. Проблема может быть в изношенной щетке или нарушенном положении валика.

Поломка мотора – серьезная проблема.

Если техника не включается, и электричество не пропадало, тогда причина кроется в: срабатывании защиты от перегрева или неисправности цепи питания, вилки, провода, внутренних проводов ил загвоздка в самом выключателе.Если проблема происходит с электроникой, доверить это дело лучше профессионалу.

Только в профессиональном сервисном центре вам оперативно починят пылесос.

Показатель того кроется в том, что во время работы обнаружили дым, выбивание пробок, короткие замыкание. Это все говорит о том, что проблема сосредоточена на замыкании внутри прибора. А частые проблемы с искрением коллектора приводят к быстрому изнашиванию прибора.

Используйте чертежи для разбора пылесоса.

Ремонт пылесоса своими руками. Замена двигателя в пылесосе Самсунг

Пылесос фирмы SAMSUNG SC 8854 был куплен нами пять лет назад. И все это время он служил нам безукоризненно. Но в последнее время при работе пылесоса стало наблюдаться какое то бренчание. Потом он вообще встал. После недолгих манипуляций, а то есть вкл-выкл, покрутили- постучали, он ожил. Но не надолго. При следующей его работе он опять встал, и из него заструился дымок с едким запахом изоляции. Все, пылесос вышел из строя, а вернее сказать: его эл. двигатель.

После не долгих размышлений было принято решение купить новый эл. двигатель для пылесоса Самсунг. И произвести ремонт пылесоса своими руками. И вот возникает вопрос: Как разобрать этот пылесос. На самом деле нечего сложного в этом нет.

Первым что надо сделать, это снять контейнер для сбора пыли и задний фильтр. Затем снять колеса пылесоса. Что бы это сделать, потребуется поддеть чем-нибудь острым (например шилом) декоративный колпачок, который закрывает крепление колеса. А креплением является обыкновенный шуруп, который откручивается крестовой отверткой.

Колеса сняли можно приступать к разборке корпуса пылесоса.

Корпус состоит из двух половинок, чтобы их разъединить откручиваем пять шурупов. Четыре из которых находятся под контейнером для сбора пыли. А пятый спрятан в углублении куда ставится телескопическая штанга пылесоса Самсунг.

Так же в районе расположения колес имеются защелки, который отстегиваются плоской отверткой. После того как открутили все шурупы и расстегнули защелки, снимаем верхнюю крышку.

Под ней увидите плату управления эл. мотора пылесоса, которая расположена на боксе или контейнере (не знаю как правильно это называется) в котором спрятан мотор. Крышка этого контейнера крепиться четырьмя шурупами под крестовую отвертку. Плату управления снимать не надо, достаточно отсоединить провода. Клеммы на проводах и плате окрашены каждый в свой цвет, поэтому при сборке вы их не перепутаете.

Сняв крышку этого контейнера вы увидите еще один, его я назову «киндер сюрприз», в нем и находится эл. мотор. А система упаковки двигателя напоминает «матрешку». Крышка «киндера» крепиться четырьмя шурупами. Хочу отметить что все шурупы кроме крепления колес, одинаковые.

Под так называемым «киндер сюрпризом» я обнаружил шарики и искореженную шайбу (это был сепаратор, который удерживал шарики между двумя обоймами подшипника) . В результате этой поломки, ротор мотора перекосило, он замкнул и сгорел. Вывод- его нужно ремонтировать или заменить.

Ремонт двигателя пылесоса своими руками, очень хлопотное и долгое занятие. И не каждый сможет это сделать. Поэтому было принято решение, купить новый. В наше время купить эл. двигатель для пылесоса Самсунг не составляет труда, в интернете очень много таких предложений. Главное не торопиться с выбором. Многие моторы уже не производятся, а те остатки которые еще имеются на складах магазинов, стоят очень много денег. Так в моем случае и получилось.

Но я нашел универсальный и почти в два раза дешевле. Главное чтобы подходил по диаметру крыльчатки и высоте, а так же расположение и форма отверстий которые расположены на крышке корпуса мотора. Они (отверстия) предназначены для удержания мотора от прокручивания в контейнере «киндер сюрприз». *

Мотор для пылесоса SAMSUNG куплен. При визуальном сравнении двух моторов видно что они отличаются эл. мотором и отверстиями, про которые писал выше*. Так же на новом моторе отсутствуют отверстия под крепление терма датчика, который отвечает за перегрев двигателя пылесоса. Что бы не высверливать отверстия под крепление датчика, я немного поколхозил. Прикрутил его к корпусу эл. двигателя пылесоса SAMSUNG медной проволокой.

На этом замена двигателя пылесоса может быть закончена, осталось собрать пылесос в обратной последовательности.. Будьте внимательны, следите что бы все крышки прилегали плотно. А то будет подсасывать воздух из вне, что повлечет потере мощности всасывания с поверхности ковра или пола.

Исходя из выше описанного можно сделать вывод: ремонт пылесоса SAMSUNG своими руками, не является сложным мероприятием. Лучше сделать бесплатно самому, чем платить за это другим.

Спасибо за внимание! Долгих лет службы Вашему пылесосу!

Если Вы любите делать все своими руками, думаю Вам будут интересны другие наши статьи:

Как сделать обложку для блокнота своими руками
Фигурка из болтов и гаек своими руками
Самодельная флешка. Моддинг флешки
Моддинг флешки
Как оригинально обновить старый столик

Испытание пылесоса, первое включение.

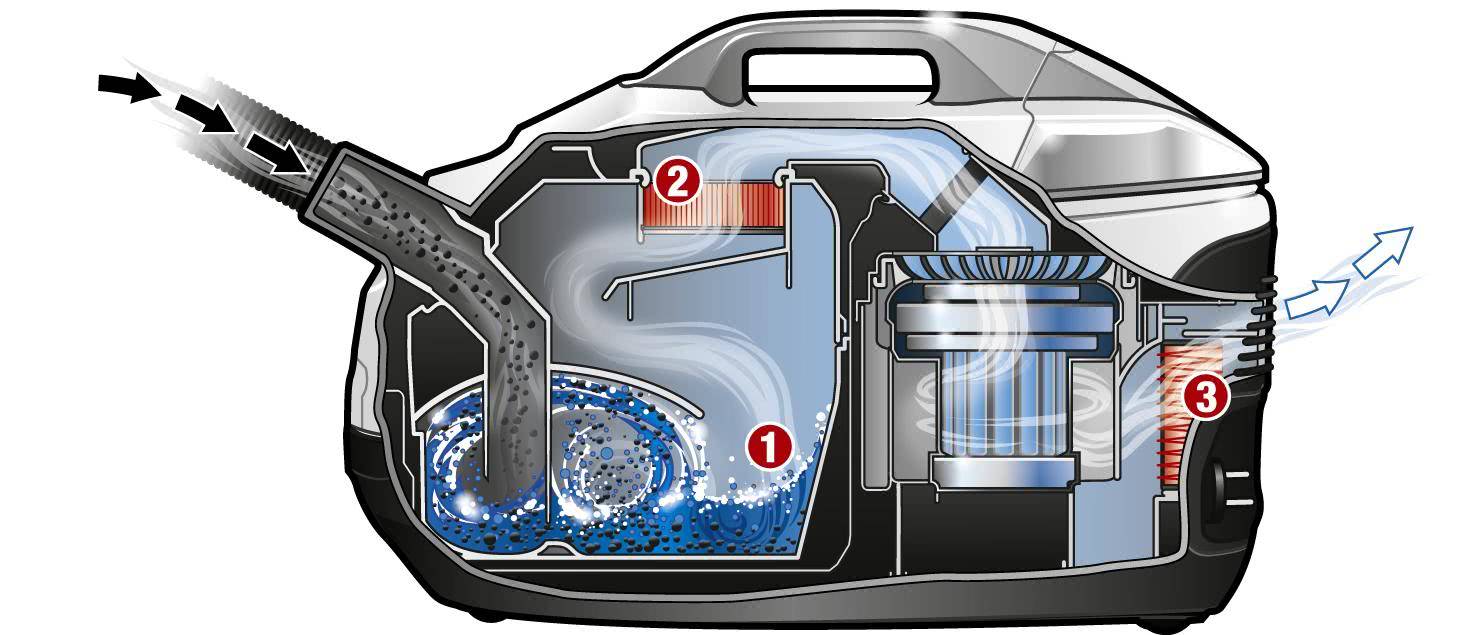

Принцип и устройство работы пылесоса

Выбор пылесосов расширяется. Основные варианты:

Самый распространенный и легкий – пылесос для сухой чистки. Принцип работы современных пылесосов и старых – один и тот же.

После запуска весь мусор всасывается с помощью вакуумного вентилятора. Попадая внутрь, мусор проходит через несколько этапов фильтрации. Зачастую, это: на входе мусора, в моторной части, и на выходе. Каждый из этапов защищает пылесос от повреждения крупными частицами.

Вся пыль и грязь собирается в специальный мешок. Они могут быть многоразовыми и сменными из бумаги. Есть модели пылесосов, в которых вместо мешка используется контейнерная система. Вся грязь оседает на стенках контейнера, а дальше все также выходит очищенный воздух.

Основные неисправности, принуждающие к разборке пылесоса

Зачем вообще может потребоваться разборка техники “Самсунг”? Причина – в мелких неполадках. Ремонт стоит дорого, но кое-что вы можете сделать своими руками. Рассмотрим основные типы поломок:

заломы и трещины в электрическом шнуре (снимать крышку для этого не потребуется);
неисправность турбощеток;
поломка двигателя;
механические проблемы со шлангом;
плохая всасываемость (обычно решается с помощью стандартных настроек);
выход из строя регулятора мощности;
засоры мешков и пылесборников;
забитые фильтры;
плохая регулировка валика турбощетки (встречается в моющих моделях пылесосов).

Неисправности, при которых придется разбирать пылесос

Основной рабочий узел бытового прибора – это мотор. Если начинается неправильная его работа, пылесосом пользоваться нельзя. Неисправность двигателя определяют по следующим признакам:

щетки быстро стираются, а через вентиляционные отверстия видно сильное искрение;
изменился звук, появился посторонний шум, увеличилась вибрация;
обороты не регулируются колесиком, плавают или сразу после включения пылесоса падают;
двигатель после включения резко останавливается или не запускается.

Посторонние шумы и вибрации устранить проще. Причиной являются изношенные подшипники. Если пылесос работает тихо, но появилось сильное искрение щеток, неустойчивые обороты, то проблема кроется в электронном блоке, якоре или обмотках статора мотора. В любом случае, чтобы выявить неисправность и выполнить ремонт, пылесос LG придется разобрать.

Ремонт пылесоса

Самостоятельно заняться ремонтом пылесоса можно только при незначительных повреждениях. В остальных случаях вам могут потребоваться специфические детали и инструменты, а также опыт работы с бытовой техникой. Если неполадка не находится при разборке или выглядит серьезно, рекомендуем обращаться к профессионалам.

Посмотрим, чист ли двигатель изнутри: снимите несколько изолирующих слоев с его поверхности, пока в руках у вас не останется металлическая коробка двигателя.
Проведите визуальный осмотр мотора и проверьте его на целостность, есть ли в нем пыль и посторонние предметы, затем попробуйте подключить поочередно подключить каждый из двух проводов.
Если вы заметили разрыв провода, зачистите оба конца и подберите подходящую изоляционную клемму для обжима.

После проверки и ремонта необходимо собрать пылесос и подключить его к сети для проверки правильности сборки.

Самые частые неисправности

Специалист может оперативно определить проблему поломки пылесоса.

В пылесосах часто перетирается шланг.

Поломка мотора – серьезная проблема.

Только в профессиональном сервисном центре вам оперативно починят пылесос.

Используйте чертежи для разбора пылесоса.

Как чистить пылесборник?

Для поддержания максимально эффективной работы пылесоса, помимо фильтров, обязательной чистке подлежит пылесборник. В зависимости от модели, пылесос Samsung может быть оснащен бумажным или тканевым мешком для сбора пыли и мусора.

Бумажные пылесборники — одноразовые. После заполнения их просто выбрасывают. Тканевые мешки для мусора можно использовать не один раз.

Для того чтобы почистить тканевой мешок, необходимо:

Вынуть пылесборник из корпуса (прибор предварительно отключают из сети электричества).
Аккуратно снять с мешка пластиковый зажим.
Прикрыв верхнюю часть полиэтиленовым пакетом, вытряхнуть из тканевого мешка всю пыль и мусор.
Дополнительно очистить тканевой мешок мягкой влажной щеткой или губкой.
Стянуть края чистого пылесборника пластиковым зажимом, установить мешок на прежнее место.

Все работы по очистке тканевого пылесборника проводят на улице или в подсобном помещении.

Замена электромотора

Если двигатель полностью вышел из строя или самостоятельно его отремонтировать невозможно, дешевле купить новый мотор. Часто к пылесосам Самсунг подходят электродвигатели других фирм, так что с приобретением проблем не будет. Мотор обычно извлекается легко. Если сразу двигатель не поддался выемке руками, ищут причину. Возможно, производитель предусмотрел дополнительную фиксацию, но обо всем по порядку.

После снятия верхней крышки у некоторых моделях Самсунга сразу мотор не виден. К обозрению может предстать электронная плата, прикрученная шурупами к пластиковому боксу.

Электронный блок откручивать не нужно. На плате отсоединяют фишки с проводами, идущие к двигателю. На верхней крышке пластикового бокса есть четыре шурупа под крестообразную отвертку. Их нужно открутить и снять кожух вместе с платой.

Под крышкой бокса расположен электродвигатель, заключенный в еще один кожух. Крышка крепится четырьмя шурупами. После их откручивания получится извлечь сам мотор.

От долгого использования пылесоса крыльчатка и задняя часть мотора будет забита пылью. Если в процессе осмотра выявлены валяющиеся шарики, куски сепаратора подшипника, то с уверенностью можно говорить о заклинивании ротора и вероятности его сгорания.

Новый якорь подобрать сложно. Если учитывать еще стоимость новых подшипников, щеток, то дешевле купить подходящий по креплению и техническим параметрам мотор.

При выборе нового электродвигателя для образца берут старую модель. Если имеется небольшое различие в креплении, можно просверлить новые отверстия. Главное, чтобы сошлись параметры, и мотор влез в корпус пылесоса.

Сборку осуществляют в обратной последовательности. На двигатель не забывают ставить датчик для защиты от перегрева. Во время сборки проверяют плотность прилегания всех крышек. При подсосе воздуха снизится производительность пылесоса.

Основные проблемы пылесоса Самсунг 2000w

Вакуумные пылесосы оснащаются электрическими двигателями, перегреваться которым не дает воздух, проходящий через фильтры. Когда фильтры засоряются, в двигатель может попасть пыль или посторонний предмет, а также движок может перегреваться и отключаться.Своевременное обнаружение и устранение неполадок помогут сохранить исправность мотора на долгое время.

Среди основных неисправностей, с которыми сталкиваются владельцы моделей такого типа, встречаются:

Изменение тяговой мощности. Появляется из-за механических повреждений шланга и мест, где соединяются шланг и трубка, а также застрявших в проходе посторонних предметов.
Изношенные, давно не меняемые фильтры Многие модели оснащены специальным датчиком, указывающим на засоры, но при его отсутствии понять, что фильтр требует замены, можно по характерному глухому звучанию мотора, а также по уменьшению мощности всасывания.
Отсутствие питания при включении или периодическое пропадание тока. При такой неисправности звук работающего устройства становится прерывистым, вы можете почувствовать запах горелой пыли или проводов, в крайнем случае – появятся искры и дым. Проверьте пылесос, подключив его поочередно к нескольким розеткам, и если ситуация везде одинаковая, причина неисправности находится под корпусом. При наличии искр и замыкания, устройство срочно необходимо отключить от сети и передать специалисту.

Подготовительный этап разборки пылесоса Samsung

Заприметить неприятность можно в том случае, если какое-то время пользуетесь техникой. Вы знаете, какой звук свойственный вашему самсунгу и мельчайшие изменения в нем или в работе прибора, будут вам заметны.

Поломка многих деталей будет нести за собой финансовые проблемы.

Сломанный движок в пылесосе заметен по: прерывистым звукам, выбрасывает пыль, пахнет горелым. Если нет возможности отдать мастеру, тогда разборка пылесоса самсунг 1800 w своими руками видео и фото будут помощниками.

Какие инструменты понадобятся

Необходимо почистить мешок от пыли или сменить его? Специальных приспособлений и навыков не нужно. Они нужны в случаях проблем с двигателем, проводами, элементами платы. Ими станут:

напильник;
шило;
плоскогубцы;
наждачная бумага;
тиски;
нож строительный;
запасные разъемы и проводки.

Используйте инструменты для разборки пылесоса.

В случаях замены мелких деталей много потратиться не придется

А вот для замены большой и дорогой комплектующей можно обращать внимание на альтернативу. С условием хорошего материала, из которого он сделан

Как проверить работоспособность узла?

Проверить мотор, демонтированный из корпуса пылесоса, несложно. Для начала соединяют двужильный кабель с клеммами на корпусе мотора.

Кабель вставляют в розетку. Искры работающего мотора — признак, что пора менять графитовые щетки. Если же двигатель не запускается, то причину неисправности необходимо искать в обрыве обмотки.

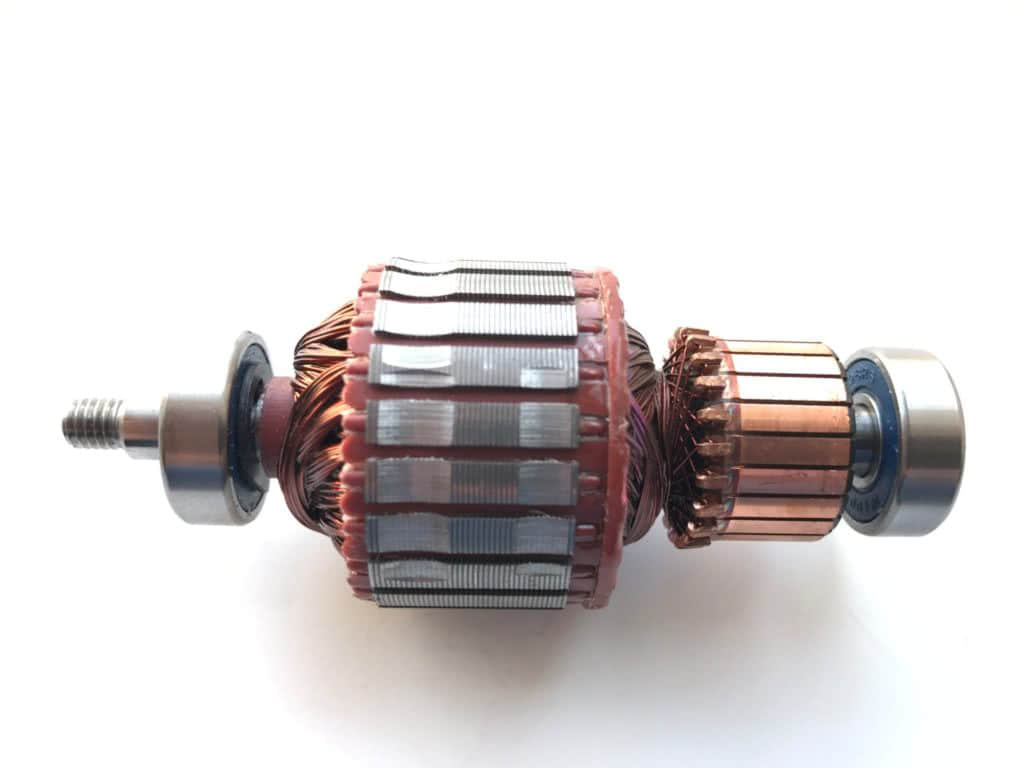

Для проведения диагностики ротора понадобится тестер.

Алгоритм действий:

Выставляем мультиметр в режим «Сопротивление», измеряем показания между ламелями якоря (прикладываем щупы к двум соседним пластинам). Показания на каждой паре должны совпадать. Если показания сопротивления превышают норму (до 4О м) в несколько раз — произошел обрыв.
Прикладываем щупы к корпусу якоря и ламелям. Показатель бесконечности — все в порядке, в противном случае двигатель требует немедленной замены.

Подключать к сети электричества прибор с пробоями на корпус двигателя категорически запрещено. Опасно для жизни!

Необходимые инструменты

Набор необходимых инструментов будет зависеть от типа и модели пылесоса Samsung. При разборке и ремонте, профилактике или чистке устройства, а также его отдельных элементов, не обойтись без таких приспособлений:

крестовая и шлицевая отвертка – их размеры подбираются в соответствии с видом и глубиной посадки шурупов;
плоскогубцы;
канцелярский, а лучше профессиональный строительный нож;
смазочный материал;
электроизоляционная лента;
электрический тестер.

Во многом на выбор инструментов будет влиять и вид производимых работ. Например, для зачистки поверхности всасывающего шланга перед склеиванием трещин понадобится наждачная бумага и обезжиривающее средство (ацетон, растворитель). Загрязнения на валу щеток пылесоса удобно снимать ножницами, а для удаления засоров придется использовать длинную жесткую проволоку. Для склеивания трещин или сколов на корпусе подойдет универсальный супер-клей, а для подвижных частей, таких как шланг, необходим более эластичный склеивающий материал.

Что проверить для начала

Часть проблем, из-за которых отказал прибор, владельцы могут устранить самостоятельно, не прибегая к помощи мастеров.

Исправна ли розетка

Прежде всего проверьте исправность розетки:

Включите в неё другой бытовой прибор и посмотрите, заработает ли он. Лучше всего включить небольшой светильник или настольную лампу — если розетка исправна, лампа тут же засветится.
Попробуйте включить пылесос в другую розетку и проверить, заработает ли он там.

Переполнен ли мешок

Довольно часто пылесос не включается, потому что переполнен контейнер для мусора. Когда пылесборник целиком забит, через него тяжелее проходит воздух, и падает мощность всасывания. Нагрузка на электромотор возрастает, в итоге он перегреется отключится или выйдет из строя.

В современных моделях устанавливается индикатор, который сигнализирует о наполненном мешке. Если такой «красной лампочки» нет, прислушайтесь к звуку мотора: когда он работает на износ, слышен нарастающий гул. Часто от агрегата начинает «вонять».

Если вовремя не заметить переполнение мешка, двигатель перегреется. Электроника или термореле может отследить этот момент и сама отключить двигатель — тогда достаточно опустошить мешок и дать машине остыть. Если датчиков нет, мотор сгорит и технику придётся ремонтировать.

Попадали ли в шланг крупные предметы

Застрявший мусор в шланге приведёт к падению мощности всасывания, и как следствие – к перегреву и поломке двигателя. Обычно виной всему крупные предметы (тряпки, детские игрушки), которые попали внутрь рукава или телескопической трубки и не смогли переместиться в пылесборник. Но иногда застревают и мелкие предметы — например, зубочистка встает поперек канала, цепляет на себя другой мусор и образует пробку.

Загрязнен ли фильтр защиты двигателя

Фильтр защиты мотора, расположенный сразу за мешком для мусора, подвергается регулярному загрязнению. Мелкие частицы пыли просачиваются через пылесборник и оседают на фильтре: в итоге прохождение воздуха затрудняется, и двигатель снова греется.

Не перебит ли кабель или штепсель

Провод пылесоса во время уборки постоянно находится в движении — кабель цепляется об углы, попадает под мебель, сам агрегат через него частенько переезжает. Все это негативно сказывается на целостности кабеля.

Проверьте кабель. Иногда повреждение можно определить по порванной изоляции, но часто металлические жилы повреждается внутри, а изоляция не вызывает подозрений. Откройте корпус и найдите место, где шнур подключается к электрической плате. Включите кабель в розетку, возьмите мультиметр и замерьте напряжение на месте подключения. Если ток отсутствует, проблема либо в кабеле, либо в вилке.
Замените штепсель или его детали. Если вилка разборная — откройте ее и посмотрите, нет ли обгоревших контактов или других дефектов. Неразборный штепсель просто срежьте с провода и замените на новый.

Если другой штепсель не дал положительного результата, значит, окончательная причина в шнуре – замените целиком.

Как долго работала техника

Если пылесос заглох, проверьте, как долго техника работала до этого. Не исключено, что после долгой уборки он просто перегрелся, и электроника отключила мотор, чтобы его охладить. Подождите какое-то время (минимум 20-30 минут), и ваш помощник снова будет готов к работе.

Есть ли запах гари

Если при уборке вы почувствовали запах гари, то, скорей всего, сгорела обмотка якоря или статора. В этом случае без квалифицированного ремонта не обойтись — придётся заменить сгоревшую деталь, а в некоторых случаях и весь двигатель.

Иногда предлагают перемотать обмотку якоря и статора, рекомендуем смотреть на экономическую целесообразность. Чаше всего новый модуль в сборе будет дешевле.

https://www.youtube.com/watch?v=f1r61XNqIpk

Диагностика и ремонт неисправностей пылесоса

Чтобы выявить поломку мотора, снимите кожух и организуйте прозвон проводов. Уберите с крыльчатки залежи мусора, зачистите и хорошенько обожмите все провода. Завершив ремонт, проведите повторное тестирование. Заглушку не помешает опрессовать, а внутренности двигателя – почистить. Потом вас ожидает обратная сборка.

Впрочем, случаются с пылесосами и другие несчастья. Рассмотрим три варианта неполадок и методы борьбы с ними. Поехали:

Снижение мощности всасывания. Потребуется отсоединить шланг, трубу и чистящую насадку. Осмотрите все детали, продуйте шланг с трубой (по отдельности). Удалите крупный мусор – носки, бумагу, полиэтиленовые пакеты (если есть). Соберите и повторно активируйте прибор.
Засор фильтров. Диагностируется по слабой тяге, неприятным звукам либо полной остановке оборудования. Еще один верный признак – красный индикатор. Вам потребуется очистить от пыли циклонный фильтр и пластиковый контейнер с губкой.
Агрегат не включается. Знание, как разобрать пылесос Samsung, может и не потребоваться. Для начала проверьте регулировку мощности и соединение с розеткой. Убедитесь в нормальном функционировании индикатора. Если огонек потух, придется осматривать и разбирать электродвигатель.

Советы

При необходимости, поролоновый фильтр очень легко заменить новым элементом, вырезанным по образцу из плотного поролона (отлично подходит губка для мытья посуды).

Если прополоскать поролоновый фильтр в воде с добавлением кондиционера для белья, в процесс уборки пылесос будет не только собирать пыль, но и дополнительно освежать воздух.

Чтобы не ошибиться в выборе нового фильтра, перед покупкой необходимо уточнить, для какой именно модели пылесоса Samsung он предназначен (информация указана на упаковке фильтрующего элемента).

Особо загрязненные тканевые пылесборники поможет очистить стирка в машине-автомат. Для этого предварительно очищенный от мусора и пыли мешок помещают в стиралку, выставляют режим быстрой стирки, добавляют стиральный порошок. После того как пылесборник хорошенько высушен, его снова можно использовать по назначению.

Ремонт и замена двигателя

Признаки, что вам надо проверить мотор пылесоса:

прибор гудит или шипит при подключении к сети,
пылесос слабо всасывает пыль, не всасывает ее или вовсе «выплевывает»,
от прибора идет запах гари.

Для начала осмотрим двигатель визуально: сгоревшие элементы или оборванные провода могут быть видны сразу. Разрыв проводов чаще происходит, если они изготовлены из алюминия, который при вибрациях легко повреждается. Обычно целостность проводов нарушается в местах их крепления.

Затем проверим работоспособность мотора: вытащим его, зажмем в тиски, установим клеммы с изоляцией и подадим на них напряжение. Если пойдут искры, скорей всего, внутри электромотора много пыли и мелкого мусора. Пыль также скапливается в крыльчатке, откуда ее необходимо вычищать.

Работе могут мешать:

разбалансировка крыльчатки;
выход из строя подшипника;
износ щеток по бокам коллектора;
смещение уплотнительного кольца при входе в вентиляторное отверстие — его нужно почистить и поставить на место;
передавленные или поврежденные провода — их следует прозвонить;
перегорание термического предохранителя на корпусе мотора.

После диагностики и ремонта продуйте двигатель от оставшейся внутри пыли. С первого раза это вряд ли получится. Повторяйте до тех пор, пока не перестанет выдуваться пыльное облако.

Ремонту двигателей посвящена отдельная статья:

При установке нового двигателя на пылесос Samsung отсоедините клеммы от поврежденной детали и подключите к новой. Новый электродвигатель может незначительно отличаться модификацией. Главное требование — полное сходство отверстий и щеток, так как двигатель вставляется в корпус единственным образом. Он должен встать идеально, с полным совпадением всех выемок и впадин, развернуть мотор не получится. Затем закрутите резинку или другие уплотнительные элементы, ввинтите убранные саморезы и наденьте обратно кожух.

В видео ниже представлен процесс разборки пылесоса и замены двигателя:

Пошаговая инструкция по разбору двигателя

Следующий шаг в ремонте пылесоса Samsung — осмотр и починка мотора устройства.
Чтобы осуществить ремонт двигателя пылесоса Самсунг, для начала его нужно разобрать. Делается это следующим образом:

При помощи отвертки выкручиваются два боковых болта, находящиеся наверху корпуса.
Поверните немного корпус, и посмотрите на двигатель. Если вы попробуете его снять, то обнаружите, что вам мешает это сделать катушка

Аккуратно освободите двигатель от ее проводов и отсоедините все разъемы.
Осторожно выведите провода катушки так, чтобы, сама катушка осталась на корпусе, и снимите двигатель.
После того, как двигатель будет снят, нужно еще раз повторить чистку.
Теперь нужно снять уплотняющую резинку. Для этого нужно открутить два боковых болта.
При помощи отвертки разъединяются две половины корпуса двигателя.
Далее из пластмассового корпуса вынимается сам двигатель.
Посмотрите на верхнюю часть двигателя

Вы увидите завальцовки. Их нужно выгнуть в обратную сторону. Затем в любую щель втыкается отвертка. Обе половины разъединяются между собой. Таким образом турбина освобождается от корпуса.
При помощи торцевой головки на 12 откручивается болт
Что важно: резьба левая, поэтому при снятии болта, его надо крутить по часовой стрелке. При этом надо статор двигателя заклинить деревянными маленькими брусочками
Всю конструкцию нужно придерживать.
Теперь можно снимать турбинку.
Снимите шайбочку и открутите два болта.
Внизу вы найдете еще четыре винта, которые нужно открутить.
Далее нужно снять щетки, предварительно открутив все болты.
Выбиваем якорь. Вставляем ключ в отверстие и стучим по нему молотком
Двигатель выскочит наружу.
Обратите внимание на подшибники. Если они в хорошем состоянии их можно промазать маслом.
Пинцетом вынимаем пыльник
Если подшибник крутится с шелестящим звуком и остается сухим, его нужно прочистить и смазать. Для прочистки можно использовать очиститель карбюратора.

Соберите пылесос в обратном порядке.

Как разобрать пылесос видео посмотрите ниже:

https://youtube.com/watch?v=YZIcMwSFYAQ

При желании даже можно перемотать статор двигателя пылесоса.
Как перемотать двигатель пылесоса видео смотрите ниже:

https://youtube.com/watch?v=BfU3vJ0y7zY

Чистка

Раскрытую на две половинки щетку пылесоса аккуратно протирают мягкой губкой смоченной в мыльном растворе.

Вручную или используя пинцет, тщательно очищают щетинки от намотанных волос, шерсти и прочего мусора. Плотный слой намотанных волос проще всего срезать ножницами.

Пластиковый корпус дополнительно споласкивают под проточной водой, после чего оставляют на солнечном месте для сушки.

Чистку насадки от волос, шерсти и прочего мусора хорошо проводить возле трубы включенного пылесоса. В этом случае волоски будут сразу же попадать в пылесборник, сохраняя тем самым чистоту пола.

Как разобрать и почистить щетку — в видео:

https://youtube.com/watch?v=5C_P5vnzJlQ

Мелкий и крупный ремонт пылесоса своими руками

Самые частые неисправности

Ремонт пылесоса своими руками. Замена двигателя в пылесосе Самсунг

Если Вы любите делать все своими руками, думаю Вам будут интересны другие наши статьи:

Принцип и устройство работы пылесоса

Основные неисправности, принуждающие к разборке пылесоса

Неисправности, при которых придется разбирать пылесос

Ремонт пылесоса

Самые частые неисправности

Как чистить пылесборник?

Замена электромотора

Основные проблемы пылесоса Самсунг 2000w

Подготовительный этап разборки пылесоса Samsung

Какие инструменты понадобятся

Как проверить работоспособность узла?

Необходимые инструменты

Что проверить для начала

Исправна ли розетка

Переполнен ли мешок

Попадали ли в шланг крупные предметы

Загрязнен ли фильтр защиты двигателя

Не перебит ли кабель или штепсель

Как долго работала техника

Есть ли запах гари

Диагностика и ремонт неисправностей пылесоса

Советы

Ремонт и замена двигателя

Пошаговая инструкция по разбору двигателя

Чистка

Похожие записи:
