Реле давления для насосной станции - принцип работы, выбор, монтаж и настройка

Устройство и характеристики основных элементов

Агрегат сильно отличается от погружника в первую очередь своими объемами и принципом работы. Рабочие элементы комплекса:

Мощная помпа. Именно она поднимает жидкость из глубины скважины или колодца и подает в водопроводную сеть. Все остальные элементы обеспечивают его правильную работу. Первое и единственное назначение – выкачивание жидкости из водоносной жилы.
Шланг или труба. Крутящий момент рабочего колеса создает вакуумную среду внутри шланга, и вода устремляется наверх к крыльчатке. Здесь происходит ее захват и проталкивание дальше в систему.
Обратный клапан. Располагается на шланге возле самого агрегата или непосредственно в скважине. Предназначен для остановки жидкости после выключения насоса.
Фильтр грубой очистки. Имеет вид железной или пластмассовой пробки с сетчатым основанием. Задерживает крупные и мелкие частицы ила и глины в зависимости от величины ячейки. Предохраняет оборудование от засора, преимущественно крыльчатку.
Реле замера давления в магистрали. Без этого прибора устройство не будет работать. Датчик установлен у основания расширительного бака. Когда происходит забор воды, давление в системе падает, реле регистрирует этот процесс и дает команду помпе на включение. Поэтому кабель питания не идет напрямую в сеть, а проходит через датчик давления. Шаг включения 1,5–2 очка.
Манометр. Служит контроллером давления в системе. Показывает любые изменения после включения и выключения агрегата.
Расширительный бак. Регулирует плавное включение насоса. Без него оборудование будет работать рывками, постоянно включаясь и отключаясь.

Принцип действия

При подаче электропитания, мотор начинает работать, приводя в действие насос. Вода, заполняя бак, создаёт давление.

Разница между этим показателем и аналогичным в груше приводит в движение мембрану, размыкающую контакты. Весь агрегат обесточивается и переходит в ждущий режим.

Теперь, срабатывание реле зависит исключительно от перепада давления между грушей и водой, находящейся в баке. Обычно, давление воды ограничивается пределом в 2,5 Атм, а воздуха – 1,5.

При открытии крана в системе, давление воды в гидроаккумуляторе начнёт понижаться. Груша с воздухом, расширяясь, воздействует на мембрану и приведёт к замыканию контактов. Станция снова начнёт работу и отключится лишь после достижения заданного предела.

Пример замены запчастей

Для начала разберем пример замены рабочих колец и уплотнителей насоса-автомата. Агрегат работал в формате насосной станции, перекачивающей воду из накопителя к потребителям.

После нескольких минут “сухого хода”, случившегося из-за поломки погружного насоса, снизилась производительность, система отключалась даже при открытых в точках водоразбора кранах.

Покупка запчастей для автоматических насосов, выпускаемых в странах СНГ, не составила труда. В российских денежных единицах потрачено было около 900 р.

Если при осмотре не разобранной части помпы выявлены очаги ржавчины, их следует удалить, все, что доступно, надо очистить от загрязнений.

Если новые детали насоса-автомата установлены неправильно, агрегат не будет работать, придется переделать снова. Поэтому лучше сразу внимательно запоминать или помечать последовательность расположения и сторону установки.

Реле давления РДМ-5 – инструкция по регулировке

В случае нормального показателя давления, внутренние контакты прибора остаются в первоначальном положении, не препятствуя свободному току воды. Но, как только данный показатель начинает зашкаливать, контактные пластины, под напором потока, размыкаются и водоподающий насос, соединённый с реле, выключается.

Базовая настройка датчика срабатывания производится в заводских условиях, и на рынок прибор поставляется уже в готовом для установки виде. Однако, инструкция по регулировке реле давления РДМ предусматривает самостоятельную установку показателей, в зависимости от нужд потребителя.

Прежде всего, водопровод должен снабжаться манометром – в соответствии с его показаниями и будет осуществляться настройка. Работа по регулировке прибора производится следующим образом:

Подключаем РДМ к системе, в точном соответствии с эксплуатационной инструкцией.
Гидроаккумулятор к системе не подключается, а отвод, ведущий к нему, глушится.
Насос включается в сеть, и производится проверка работы прибора при заводских настройках. Одновременно можно убедиться в герметичности трубопровода до места установки реле. Показания сетевого манометра следует стабилизировать на цифре 3 атмосферы.

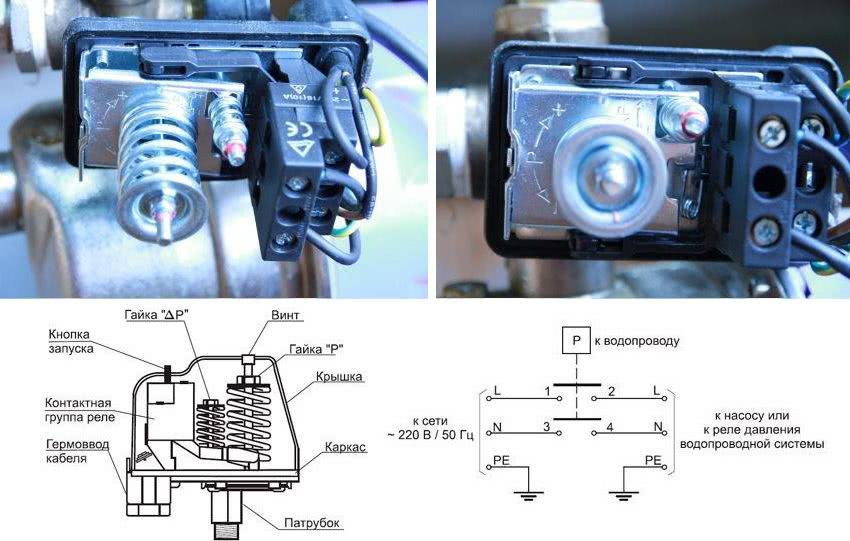

Далее вскрываем крышку РДМ, под которой располагаются две гайки с пружинами – одна больше, другая поменьше. Если вращать большую гайку по часовой стрелке, произойдёт сжатие пружины. Таким образом, верхний предел срабатывания датчика будет повышен, а при вращении в обратном направлении – этот предел понижается.
При помощи вращения подпружиненной большой гайки выставляется необходимый показатель верхнего предела, допустим 2,9 атм. Нижний показатель оставляем в заводском варианте – 1 атм.
Затем подключаем к внутридомовой системе гидробак и при помощи имеющегося на нём отдельного манометра проверяем давление внутри него. Средний показатель для гидроаккумуляторов составляет порядка 1,5 атмосферы.
Подключаем гидробак к прибору РДМ, запускаем насос и наблюдаем, при каком показателе внутрисетевого давления датчик отключит работу насосного оборудования. Согласно выставленным настройкам (1 атм. – нижний, а 2,9 – верхний предел), рабочий диапазон давления составляет у нас 1,9 атмосферы, что на 0,4 атм. больше рабочего давления в гидробаке.

Согласно эксплуатационным инструкциям, рабочий диапазон датчика РДМ-5 должен быть выше показателя давления в гидробаке на 0,3 атм. В этом случае происходит оптимизация циклов включения/выключения насоса, что позволяет сохранить моторесурс и защитить от поломок, а также сберечь дополнительную электроэнергию.

Первый шаг перед настройкой

Регулировку реле давления производят при первичной установке и потом, при возникновении тех или иных проблем в водопроводной системе.

Во втором случае, прежде чем начинать настраивать релейный блок, надо установить причину неполадок. Возможно дело вовсе не в рассматриваемом приборе, трогать его нет никакой необходимости.

Перед настройкой реле необходимо убедиться, что гидроаккумулятор, трубы и фитинги держат давление. При наличии свищей и протечек в системе сначала надо избавиться от них

Второй крайне важный момент – очистка воды. В гидроаккумуляторе и реле имеется резиновая мембрана. Если в трубы попадет песок, то эта резинка испортится (потрескается) и перестанет держать давление. В системе с гидравлическим аккумулятором в обязательном порядке должны присутствовать очистные фильтры.

Если давление в водопроводе по манометру достигло Рстоп, но насос продолжает работать, то проблема обычно кроется в засоре труб и/или фильтров. Также возможен вариант с отходом на реле контактов подачи напряжения на насосную станцию. В первом случае надо избавиться от песка и накипи в системе, а во втором – проверить контактную группу и проводку 220 В.

Также возможна ситуация, когда вода из труб в доме полностью слита, однако насос включаться не хочет. Здесь первым делом проверяем электропитание.

Если напряжение в сети есть, проводка и контакты исправны, то «9 из 10» вышло из строя реле давления. Его придется менять на новое, как-то отремонтировать этот прибор практически невозможно.

Достоинства использования системы Джилекс Краб

Пользователи оставляют только положительные отзывы о работе Джилекс Краб, рекомендуя ее всем дачникам и владельцам частных домов. При оценке оборудования указывают следующие преимущества джилексов перед оборудованием такого же типа:

Они могут подключаться сразу к 4 точкам забора электроэнергии.
Установить оборудование можно на любую насосную станцию.
Устройство характеризуется большой экономичностью использования энергетических ресурсов (примерно на 25%).
Его можно использовать для изменения направления водного потока на 180 градусов.
Предварительно настроенный джилекс краб может функционировать при разных уровнях давления.

Установка и настройка системы

Также автоматический насосами обладает возможностью вертикального крепления на стене посредством хомута.

Таким образом Краб позволяет во много раз сократить расходы на электроэнергию при эксплуатации насоса, и намного проще установить автоматическую систему водоснабжения в частном доме. Он содержит все нужные элементы, чтобы отрегулировать автоматическую работу системы.

Чтобы оборудование начало свою работу, его потребуется только подключить к насосу. Регулируя работу системы учтите, что использовать ее возможно только при температуре от +1 до 35 градусов.

Проверка Джилекс Краб на демонстрационном стенде (видео)

Джилекс КРАБ

(К омплексное Р ешение А втоматизации на Б аке) является автоматической системой поддержания заданного давления воды в магистрали с ее предварительной фильтрацией.Система КРАБ Джилекс выполняет автоматическое включение и выключение нагнетающего насоса в зависимости от настройки давления в водной магистрали с одновременной фильтрацией воды от вредных примесей.

Разработаны и изготавливаются системы комплексов на российском ООО «Джилекс » в городе Климовск под брендом Jeelex в 2-х комплектациях:

Джилекс КРАБ 50 с баком объема 50 литров;
Джилекс КРАБ 24 с баком на 24 литра.

Автоматика КРАБ 50

иКРАБ 24 ничем не отличаются по своему составу и характеристикам.

Давление в гидроаккумуляторе

Знание устройства гидроаккумулятора позволяет избежать серьезных ошибок при самостоятельном решении задачи, как настроить реле давления воды (прочитайте: «Как выбрать и установить гидроаккумулятор для систем водоснабжения, принцип работы»).

Гидробаки делятся на два типа: одни оснащены резиновой вставкой в форме груши, другие оснащены резиновой мембраной. В обоих случаях этот элемент предназначен для разделения емкости на две не сообщающиеся части. Чаще всего одна часть наполняется водой, другой отсек заполнен воздухом.

Принцип работы в обоих случаях одинаковый: вода, поступающая в гидробак, оказывает давление на резиновую вставку, что обеспечивает перемещение воды в системе водоснабжения. По этой причине в гидроаккумуляторе всегда должно присутствовать определенное давление. Его значение может меняться в зависимости от объема воды и воздуха в камерах. Когда выполняется установка гидроаккумулятора для систем водоснабжения своими руками, все это нужно обязательно учитывать.

Корпус бака в большинстве случаев оснащен автомобильным ниппелем, через который можно закачать или спустить воздух в процессе регулировки рабочего давления внутри гидробака.

Для измерения давления в гидробаке пользуются обычным автомобильным манометром. При этом рекомендуется брать прибор, на шкале которого установлен минимальный шаг градации. В этом случае можно получить более точные результаты измерений, до 0,1 бар. Кстати манометр, который идет в комплекте с насосным оборудованием, также должен соответствовать этому параметру.

Если производитель укомплектовал насос недорогим прибором, то при установке лучше выполнить замену манометра на более качественный и надежный прибор.

Что касается автомобильных манометров, то многих потребителей не устраивает их внешний вид. Хотя стоит отметить, что именно они помогут точно определить давление в емкости. Если есть желание приобрести электронный прибор измерения, то лучше сделать выбор в пользу более дорогого варианта от проверенного производителя. В этом случае простенькая пластиковая модель не гарантирует точные данные и может выйти из строя в любой, даже самый неподходящий, момент.

Измерение давления в гидробаке выполняют по довольно простой схеме: к ниппелю на емкости присоединяется манометр и замеряются показания. Если полученные значения находятся в пределах от 1 до 1,5, то такое давление можно считать нормальным.

При более высоких показателях обеспечивается хороший напор в системе, однако при этом снижается запас воды. Нельзя допускать работу системы под слишком высоким давлением, которое заставляет работать все части оборудования под нагрузкой. Результатом таких действий становится быстрый износ деталей агрегата. Для поддержки высокого давления в системе требуется постоянное пополнение запаса воды в гидробаке, следовательно, увеличивается нагрузка на насос и повышается расход электроэнергии.

Основные неисправности насосной станции и как с ними бороться?

Бывает, что реле давления не отключает насос, в гидроаккумуляторе насосной станции образовалась протечка, оборудование постоянно щелкает, не включает насос и т.д.

Конечно, неисправный водяной насос проще выкинуть, а на его место водрузить новый. Но, не всем по карману такие перетурбации, поэтому, давайте рассмотрим основные поломки насосных систем, и разберемся с их ликвидацией.

Насос перестал работать: первое, что нужно предпринять

Если водный насос включенный, но не подает «признаков жизни» – проверьте напряжение в электросети. Попробуйте отсоединить и обратно подсоединить электрокабель. Это банально, но многие сталкиваются именно с такой проблемой.

Напряжение все-таки есть? Тогда проверьте надежность всех электросоединений.

Насос включается впервые после покупки? Проверьте корректность подключений. Ничего не вышло? Тогда причина может крыться в поломке колеса или реле. Ваши действия следующие:

отключите питание устройства;
попробуйте руками провернуть вал мотора;
если он не крутится – проблема в пусковом конденсаторе;
выход – его замена. Понадобится паяльник, аналогичный конденсатор и умелые руки.

Воздушный насос не качает воду

В каких ситуациях такое бывает:

в корпус некоторых элементов попал воздух. Проверьте герметичность всех емкостей, отключите устройство, и с помощью специального клапана (его нужно открутить) дайте излишкам воздуха выйти;
аналогичная проблема возникает и при низком уровне воды. Проверьте уровень воды на точке водозаборе, и соответствие выполненной установки насоса рекомендациям в паспорте;
проблема может крыться в поломке обратного клапана или засорении эжекторного сопла. Прочистите клапан.

Оборудование не выключается

Насос оборудован гидроаккумулятором и не выключается? Могло неправильно сработать реле давления. Обычно причина кроется в неправильно выставленном давлении или низком напоре воды, из-за попадания воздуха в герметичные части устройства.

Постоянная работа насоса может быть обусловлена засорением пятирника – из-за слишком жесткой воды. Выход – снятие и чистка реле, установка специального фильтра для «смягчения» воды.

Если насос работал и потом резко остановился, проблема может скрываться в перегреве мотора. Нужно отсоединить устройство от электросети, найти причину перегревания и устранить ее. Тут же понадобится опыт или помощь мастера.

Соединять все элементы насосной станции нужно предельно внимательно. Если же возникли проблемы, то сразу обращайтесь к мастерам!

Не забывайте, чтобы протока воды своими руками была сделана правильно, и никогда вас не подводила, нужен немалый опыт, инструменты и «правильные» руки.

Как устроено насосное реле и как его настроить?

Перед тем, как отрегулировать реле давления, стоит разобраться с его конструктивными особенностями и принципом работы.

Реле уровня жидкости – устройство на основе металла, в нижней части которого есть мембранная крышка со специальным крепежом, который можно быстро снять. На верхней части реле протока воды есть несколько контактов и пара регуляторов.

Сверху все эти элементы прикрыты крышкой. Последняя прикреплена к одному из регуляторов. Вся эта конструкция быстросъемная – разбор устройства можно произвести с помощью обыкновенного гаечного ключа.

Производители предлагают разные реле по форме, размерам, расположению рабочих элементов, небольшими отличиями в конструктивных особенностях деталей. Нередко эти устройства дополняются предохранителями от «холостой работы».

Как работает?

Реле насосной станции работает по принципу, основанному на давлении жидкости, попадающей от насоса – мембрана двигает поршень, активизирующий контакты, расположенные на основании из железа с двумя шарнирами.

Контакты эти могут замыкаться и размыкаться (в зависимости от положения) – это обеспечивает автоматическое включение/выключение оборудования. Второй регулятор, при этом, стабилизирует поршневое давление.

Электрика устройства (отвечающая за включение/выключение насоса) «слушает» пружинный шарнир. Как только реле давление РМ (или реле давления РДМ5) поднимается выше шарнира, регуляторы перещелкиваются.

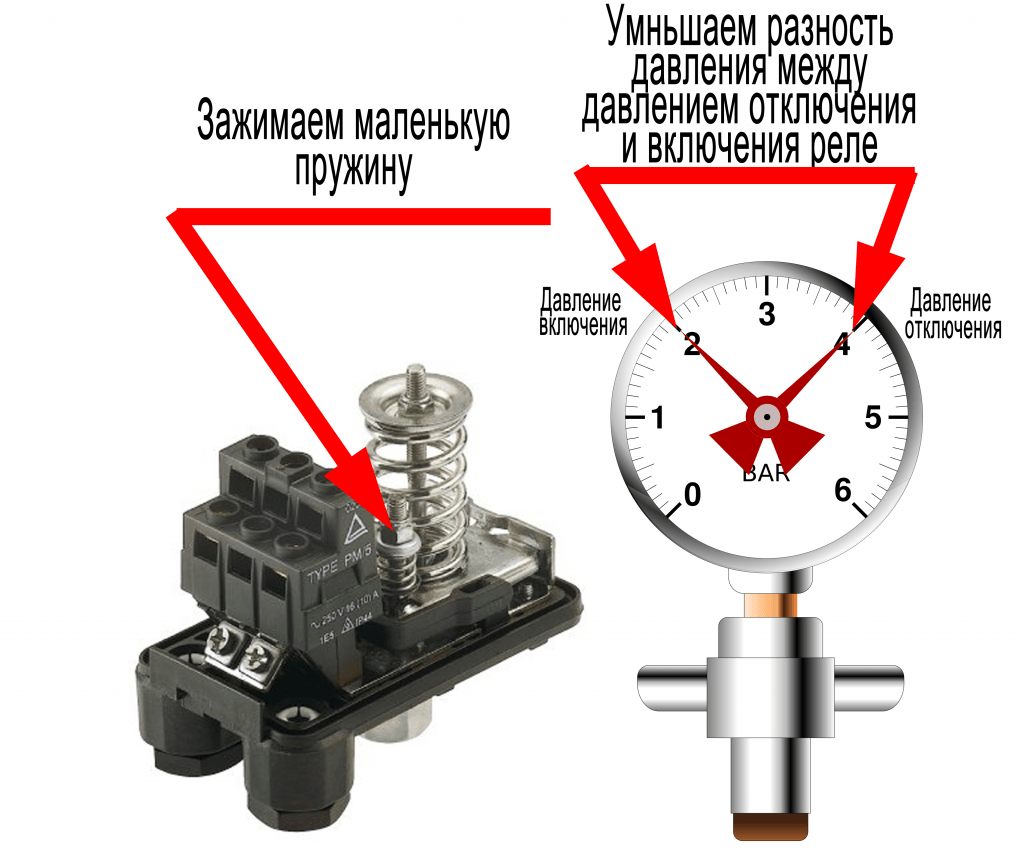

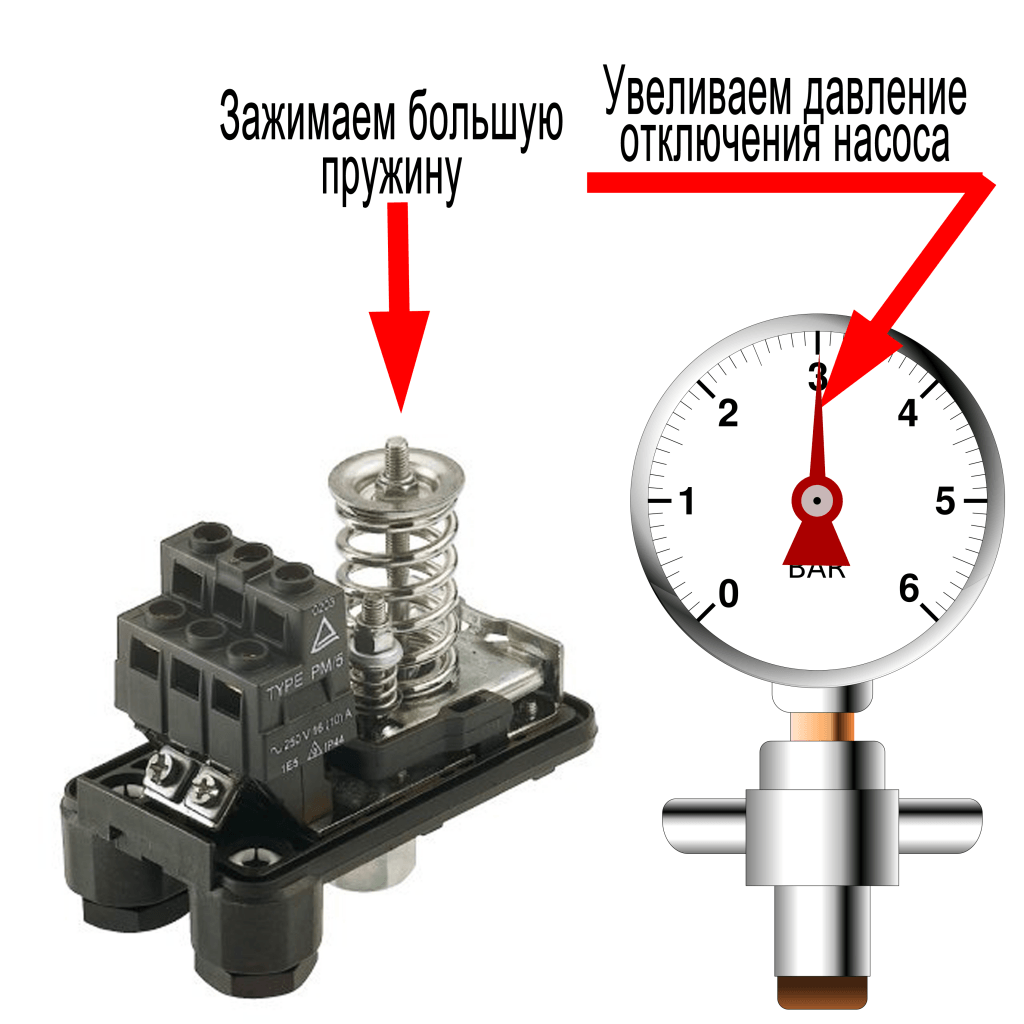

Так, один регулятор (большой) включает насосное оборудование, а второй, более мелкий, отвечает за деактивацию ввиду перепадов давления в устройстве.

Как отрегулировать самому?

Если по любой причине первичная настройка реле давления вас не устраивает, тогда самое время подключать свои руки с опытом, и настраивать реле уровня воды своими руками. Настройка реле насосной станции своими руками – довольно простая процедура. Нам понадобится только накидной ключ и отвертка.

Последовательность регулировки насосной станции своими руками:

Обесточить устройство.
Демонтировать панель устройства.
Установить необходимый напор.
Собрать отрегулированный агрегат.

Помните! Под крышкой есть два регулятора – крупный и мелкий. Первый работает с давлением на активации насоса, второй отвечает за разность давлений и выключение системы.

Повышаем/понижаем системное давление

Все просто – чтобы поднять или понизить давление в гидроаккумуляторе, нужно ослаблять или затягивать гайку на крупном регуляторе. Такая настройка реле давления гидроаккумулятора самая быстрая и простая.

Внимание! Настройка реле насосной станции своими руками должна проводиться строго с выключенным оборудованием. Перед началом обесточьте систему!

Далее включаем настроенный прибор и смотрим по манометру установлений нижний предел давления. Также проверяем давление на отключение. Если новые показатели реле давления воздуха для компрессора вас удовлетворяют, то процесс настройки можно считать завершенным.

Важные тонкости при настройке

Любая автоматика для насоса требует своевременного выявления неисправности и соблюдения рабочей «правильной» температуры. Ремонт реле давления насосной станции – крайняя мера, и оправдана она только при очень высокой стоимости новой детали.

Поэтому, очень важно уметь самому проводить регулировку оборудования, при которой обязательно учитывать важные тонкости:

регулируя реле, нельзя ставить верхнее давление, превышающее предел для этой модели на 75% – это гарантировано приведет к неисправности. Единственный выход в такой ситуации – замена комплектующей;
прежде, чем повышать давление, стоит ознакомиться с рабочими параметрами вашего устройства – посмотреть, выдержит ли насос. Если указать давление намного меньше, чем в паспорте устройства, то поломка также гарантирована, ведь срабатывает реле теперь постоянно;
свой насос нужно регулировать аккуратно – не закручивать болты до упора, иначе реле будет работать постоянно.

Как разобрать и почистить реле давления РДМ-5

Казалось бы, что может быть проще в бытовой насосной станции, чем реле давления? Однако случается, что и оно достаточно быстро выходит из строя: насос перестает отключаться при достижении максимального установленного давления выключения или, например, реле давления не включает насос до тех пор, пока из гидрофора не вытечет вся вода. Что же делать? Нужно ли менять реле давления, или можно наладить старое?

В ряде случаев со временем могут сбиться настройки реле, и достаточно лишь отрегулировать пружины должным образом. Если опыта в этом нет, лучше ничего не крутить, а обратиться в сервис к специалистам.

Процедура ремонта реле давления, как правило, сводится к его очистке. Но как почистить реле насоса и нужно ли для этого его отсоединять, или можно выполнить всю процедуру, просто сняв крышку? Для того, чтобы ответить на эти вопросы, следует знать устройство и иметь представление о принципе работы реле давления.

Вообще реле давления насосной станции может несколько лет работать без каких-либо сбоев, тем не менее из-за некачественной воды, повышенной влажности и перебоев напряжения поломки все же случаются, и если их не устранить вовремя, то можно поплатиться двигателем насоса или, если повезет, обойтись лишь заменой лопнувшей мембраны гидрофора.

В случае с содержащей много железа и жесткой водой происходит постепенное «забивание» прохода рабочей камеры, диаметр которого около 5 мм.

Время от времени нужно разбирать реле давления и чистить рабочую камеру

Рано или поздно это приводит к тому, что реле давления перестает включаться или же совсем перестанет выключаться, в результате чего насосная станция может работать без отключений. Для того, чтобы исправить ситуацию, следует прочистить засорившийся проход или полностью саму камеру реле давления в случае сильного загрязнения.

Чтобы приступить к выполнению данных процедур, нужно обязательно отсоединить реле от электрической сети и, открыв кран, сбросить излишнее давление в системе. В нашем случае мы имеем дело с реле РДМ-5. Вскрываем крышку реле, выкрутив отверткой фиксирующую крышку пробку.

Перед тем как снять реле давления, необходимо отсоединить от него кабели и открутить накидную гайку ключом «на 17».

Засорившийся проход реле давления легко чистится любым не острым предметом, дабы не нанести вред резиновой мембране. Лучше сразу выкрутить все 4 винта на обратной стороне реле давления, снять фланец, мембрану, металлическую пластинку с двумя ушками и тщательно почистить и промыть их и рабочую камеру.

Видно, что под пружинами одна сторона пластины сильно поднята вверх, и никакими усилиями выровнять ее вручную оказалось невозможным. До тех пор, пока не была вскрыта камера с мембраной реле давления.

Теперь пластина вернулась в свое первоначальное положение, что видно на фото ниже.

На фото четко видна еще одна третья пружина, похожая на булавку, которая одной стороной крепится защелками на пластмассовом основании реле, а другой — к той самой пластине. Про нее мало кто говорит, но из-за износа пластмассовых защелок также могут возникнуть проблемы в работе реле давления по причине самопроизвольного смещения пределов включения-выключения.

Чистка реле давления РДМ-5 оказалась выполнена в считанные минуты. Осталось только собрать реле в обратном порядке, уплотнив перед монтажом резьбу специальным герметиком или фум-лентой.

Встречается и другая причина нестабильной работы реле давления — повышенная влажность в месте установки насоса с автоматикой, что является причиной подгорания и окисления контактов реле. При этом рале давления включается с некоторой задержкой или при легком постукивании корпуса реле рукой. Чтобы убедиться, что причина, по которой не включается реле давления насосной станции, кроется именно в этом, не обязательно полностью разбирать реле, достаточно лишь снять крышку. Увидели белый налет или капельки жидкости на металлических деталях — велика вероятность подгорания контактов.

Если после чистки реле давления станция все равно продолжает работать нестабильно, качает рывками и наблюдаются резкие скачки давления, то следует проверить обратный клапан, а также давление воздуха в гидрофоре, которое должно быть ниже настроенного давления включения РДМ-5 примерно на 0,2-0,3 бара. При меньшем давлении в гидробаке его нужно подкачать автомобильным насосом. Если при нажатии из ниппеля потечет вода, значит нужно менять мембрану гидроаккумулятора.

Лопнувшая мембрана гидроаккумулятора насосной станции

Схема подключения реле для гидроаккумулятора

Если вы приобрели насос в собранном виде, то, скорее всего, реле на нем уже установлено и отрегулировано, поэтому производить подключение и настройку не придется. Если же вы осуществляете сборку системы на месте, то вам придется самостоятельно устанавливать и настраивать реле.

Приобретенное устройство требуется присоединить к трубопроводу, электроснабжению, насосному устройству.

Простейший способ подсоединения включает интеграцию в схему с насосом, гидро аккумулятором.

Подключение осуществляется в строгом порядке: водоснабжение, насос, электропитание. Предварительно осуществляется расчет водо снабжения: определяется средний уровень напора водного потока, обеспечиваемого действием гидроаккумулятора. Чтобы измерения были более точными, установку прибора для измерения (манометра), устройства управления (реле) осуществляют на максимально возможном близком расстоянии от гидро аккумулятора. Чаще всего их прикрепляют к патрубку аккумулирующего устройства, используя специально предназначенные пяти выходные штуцеры. Подключение к отверстиям штуцера осуществляется по такой схеме:

К двум из выходов подключают трубы водопровода: к первому — трубу, направленную к потребителю; ко второму — трубу, направленную к насосному оборудованию.
1 из выходов состыковывается с гидронасосом.
К паре небольших отверстий подсоединяют устройства: реле, манометр.

Реле давления для гидроаккумулятора имеет специальное отверстие 1/4 дюйма в диаметре. Оно имеет резьбу и предназначено для подсоединения к трубопроводу, поэтому его следует накручивать на штуцер. Заранее предусмотрите необходимость обеспечения гидроизоляции. Для размещения гидроизолирующего компонента между штуцером и резьбовой частью должен располагаться зазор достаточного размера. Герметичность соединения обеспечивается различными способами, к примеру, с помощью ленты ФУМ.

Также следует аккуратно подсоединить электрические кабели, подав их в специальные проемы для кабелей, имеющиеся в реле. Первый провод предназначен для подведения электротока к розетке, второй — к насосу. После того как кабели будут продеты сквозь проемы, потребуется убрать корпуса устройства и подсоединить контакты к клеммам, учитывая полярность, заземление. Подключение проводов осуществляется по такой схеме:

Провод, идущий к источнику питания, продергивается в специальное отверстие корпуса.
Далее он разделяется на фазовый, нейтральный, на некоторых проводах может быть жила заземления.
Концы жил зачищаются от изоляционного материала, подсоединяются к клеммам.

Подобным образом осуществляется подсоединение провода, ведущего к насосу.

После того как подключение будет успешно осуществлено, можно начинать производить настройку прибора.

Устройство и особенности эксплуатации

С помощью насосной станции можно решить несколько задач, относящихся к водоснабжению:

организовать автоматическое поступление воды из источника к водопроводной системе дома;
отрегулировать напор воды в водопроводе, доведя его до приемлемого уровня;
предохранить водопроводную систему от гидроударов;
создать некоторый запас воды на случай проблем с водоснабжением.

Можно приобрести насосную станцию в уже готовом виде, что немного облегчит ее монтаж, или собрать самостоятельно, подобрав отдельные элементы в зависимости от собственной ситуации.

Например, если в качестве источника воды используется глубокая скважина, имеет смысл заменить поверхностный насос подходящей погружной моделью.

На этой схеме наглядно представлено устройство обычной насосной станции: гидроаккумулятор, соединенный с поверхностным насосом и реле давления

Понимание принципов работы насосной станции поможет понять особенности ремонта этого прибора. Ее немаловажная часть – гидробак – емкость со встроенным резиновым вкладышем. С помощью насоса в мембранную часть этой емкости поступает вода. По другую сторону от мембраны находится воздух (иногда в гидробаки подают чистый азот, но это бывает редко).

Такое сочетание создает определенное давление внутри емкости. С одной стороны емкости установлен обычный автомобильный ниппель, через который можно стравить избыточный воздух или подкачать недостающий.

Гидробак соединяют с водопроводом дома. Когда открывают воду, бак опустошается, и давление внутри емкости уменьшается. Когда оно достигает установленного значения, насос автоматически включается, и вода поступает в гидроаккумулятор до тех пор, пока он не заполнится, и значение давления не дойдет до установленного максимального уровня.

Эта подробная схема позволяет понять устройство и принцип работы гидробака. Давление воздуха в емкости следует поддерживать на уровне около 1,5 атм, чтобы предотвратить повреждение мембраны (+)

Включением и отключением насоса управляет реле давления. Это небольшое устройство, соединенное и с гидроаккумулятором, и с насосом. И на состоянии водопроводной системы, и на работе насоса наличие такой станции сказывается исключительно благоприятно.

Гидробак служит буфером, который защищает водопровод от внезапных гидроударов. Реле давления сводит количество включений и отключений насоса до нужного минимума, что продлевает срок работы техники.

Хотя небольшое количество воды внутри гидробака находится постоянно, не стоит рассматривать его как основное место для хранения большого запаса воды. Чем больше объем гидробака, тем выше его цена.

Если нужно запастись солидным объемом воды, лучше дополнить систему недорогой пластиковой емкостью подходящего объема. А с защитой от гидроударов и небольшой гидробак справится вполне удовлетворительно.

Кроме того, важно грамотно подобрать насосную станцию, ориентируясь на характеристики источника воды и местоположение точек водоразбора

Реле давления насосной станции

Датчик в автоматическом порядке регулирует процесс откачки воды в системе. Именно реле давления отвечает за включение и отключение насосного оборудования. Он же контролирует уровень напора воды. Встречаются механические и электронные элементы.

Механические реле

Устройства такого плана отличаются простой и вместе с тем надёжной конструкцией. Они гораздо реже выходят из строя, чем электронные аналоги, потому как в механических реле перегорать попросту нечему. Регулировка происходит посредством смены натяжения пружин.

Механическое реле давление регулируется натяжением пружин

Механическое реле включает в себя пластину из металла, где закреплена контактная группа. Здесь же находятся клеммы для подключения устройства и пружины для регулировки. Нижняя часть реле отведена под мембрану и поршень. Конструкция датчика достаточно проста, поэтому с самостоятельной разборкой и анализом повреждений серьёзных проблем возникнуть не должно.

Электронные реле

Подобные устройства привлекают в первую очередь удобством пользования и своей точностью. Шаг электронного реле заметно меньше, чем механического, а значит, вариантов регулировки здесь больше. Но электроника, в особенности бюджетная, часто ломается. Поэтому излишняя экономия в этом случае нецелесообразна.

Электронное реле давления воды

Ещё одно явное преимущество электронного реле – это защита техники от холостого хода. Когда напор воды в магистрали будет минимальным, элемент некоторое время будет продолжать работать. Такой подход позволяет защитить основные узлы станции. Отремонтировать электронное реле своими силами гораздо сложнее: кроме технических знаний необходим специфический инструмент. Поэтому диагностику и обслуживание датчика лучше предоставить профессионалам.

Характеристики устройства

В зависимости от модели станции и её типа устройство может располагаться как внутри корпуса, так и крепиться снаружи. То есть, если оборудование идёт без реле, или его функционал не устраивает пользователя, то всегда есть возможность подобрать элемент в отдельном порядке.

Датчики также различаются по максимально допустимому давлению. Добрая половина классических реле настроены на 1,5 атм для запуска системы и 2,5 атм на её деактивацию. Мощные бытовые модели имеют порог в 5 атм.

Когда речь идёт о внешнем элементе, то здесь крайне важно учесть характеристики насосной станции. Если оперировать слишком высоким давлением, то система может не выдержать, и как следствие появятся протечки, разрывы и скорый износ мембраны

Поэтому так важно отрегулировать реле именно с оглядкой на критичные показатели станции.

Особенности работы

Рассмотрим принцип работы устройства на примере одного из самых распространённых реле для насосных станций – РМ-5. В продаже также можно встретить зарубежные аналоги и более продвинутые решения. Подобные модели укомплектованы дополнительной защитой и предлагают расширенные функциональные возможности.

РМ-5 включает в себя подвижную металлическую основу и пару пружин с двух сторон. Мембрана в зависимости от давления двигает пластину. Посредством прижимного болта можно отрегулировать минимальные и максимальные показатели, при которых техника включается или отключается. РМ-5 оснащён обратным клапаном, поэтому вода при деактивации насосной станции не сливается обратно в скважину или колодец.

Поэтапный разбор работы датчика давления:

По открытию крана вода начинает поступать из бака.
По мере убывания жидкости в насосной станции давление постепенно снижается.
Мембрана воздействует на поршень, а он в свою очередь замыкает контакты, включая технику.
По закрытию крана бак наполняется водой.
Как только показатель давления достигает максимальных значений, оборудование отключается.

От имеющихся установок зависит периодичность работы насоса: как часто он будет включаться и отключаться, а также уровень давления. Чем меньше промежуток между запуском и деактивацией оборудования, тем дольше прослужат основные узлы системы и вся техника в целом. Поэтому так важна грамотная регулировка реле давления.

Но на работу оборудования влияет не только датчик. Случается, что устройство настроено правильно, но другие элементы станции сводят на нет работу всей системы. К примеру, проблема может быть из-за неисправного двигателя или засора коммуникаций. Поэтому к осмотру реле стоит подходить после диагностики основных элементов, особенно если речь идёт о механических датчиках. В доброй половине случаев для устранения проблем с разбросом давления достаточно почистить реле от скопившейся грязи: пружины, пластины и контактные группы.

https://youtube.com/watch?v=kbqehPlvU3Y

Как предотвратить появление проблем?

Чтобы избежать возможных проблем необходимо грамотно подойти к подбору реле давления. Характеристики автоматики должны быть оптимальными для работы с конкретным оборудованием. Лучше в этом вопросе обратиться к помощи специалиста.

Профилактическими мерами для предотвращения проблем являются:

Применение магнитного пускателя для снятия нагрузки от больших токов с контактов реле.
Периодический внешний осмотр реле и проверка наиболее критических точек — соединительный патрубок и контакты.
Не реже 1 раза в 2 месяца проверка, и при необходимости, настройка регулировок.

Важно! Порог давления включения реле на запуск насоса должно быть на 0,2 атм. ниже, чем давление в гидроаккумуляторе.

Как выбрать и установить реле давления для насосной станции
