Реле давления воды для насоса: устройство и принцип действия, подключение в схему трубопровода и настройка

Когда автоматику нужно перенастраивать?

Есть разные причины, по которым насос может не обеспечивать необходимого значения. Кратко перечислим наиболее распространенные:

оборудование работает при большой глубине всасывания, не может добиться подачи воды нужной силы;
износ рабочего колеса помпы, не может нагнать воду до нужной силы;
повышенный износ уплотнительных сальников, подсос воздуха;
необходимость подать воду с большим напором в многоэтажный дом или высоко расположенную накопительную емкость;
потребляющим воду механизмам требуется большее давление.

В этих и других схожих случаях потребуется изменение выставленных на заводе настроек.

Особенности датчиков от НПП «Прома»

В каталоге НПП «Прома» датчики давления воды в трубопроводе сопровождаются сертификатами, отечественное производство ориентировано на нюансы водопроводных систем, присущих различным регионам страны. Внешняя температура для работы установки варьируется в пределах от -40 до +70 °С, внутри насосной системы – от -10 до +120 °С. Погрешность в отклонении от нормируемых значений не превышает 0,5%, что позволяет снимать датчик на поверку не чаще чем раз в 4 года.

За 20 лет работы НПП «Прома» успешно наладило систему поставок вспомогательных приборов по России и странам СНГ. Предприятие делает упор на легкость монтажа и обслуживания, а также надежность эксплуатации датчиков давления воды при любых нагрузках в водопроводной сети.

Компания НПП «Прома» является одним из ведущих производителей продукции для автоматизации промышленных производств в города России: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Нижний Новгород, Казань, Челябинск, Омск, Самара, Ростов-на-Дону, Уфа, Красноярск, Пермь, Воронеж, Волгоград, Краснодар, Рязань.

Настройка

При юстировке механических приборов поступают следующим образом:

Снимают крышку реле.
Устанавливают точку отключения насоса — давление, выше которого напор в трубах подниматься не будет. Для этого вращают винт, поджимающий основную (большую) пружину.
Устанавливают точку включения насоса (минимальное давление в трубах). Для этого вращают винт, поджимающую дополнительную (малую) пружину.
Каждый раз запускают насос. По манометру проверяют правильность настройки.

Проще всего настраиваются стрелочные реле. На корпусе реле расположены два регулятора. Они легко поворачиваются отверткой с прямым шлицом.

При повороте левого регулятора изменяется положение флажка, указывающего на значение давления включения насоса. Правый регулятор отвечает за давление, при котором насос перестает работать.

Настройка электронных реле осуществляется с помощью кнопок, расположенных под цифровым дисплеем.

Общий порядок действий следующий:

Нажатием кнопки реле переводится в режим настройки.
Выбирается настраиваемый параметр.
Устанавливается его величина.

Конкретные действия можно выяснить в инструкции по пользованию реле. У разных моделей они могут значительно отличаться.

Пошаговая инструкция по настройке здесь.

Регулировка

Регулировка реле давления. Как правило, реле, входящее в комплект станции, имеет заводские настройки, заранее подготовленные под определённые условия.

Но, случается, что приспособление требует замены. В таком случае, подгонку параметров приходится осуществлять самостоятельно.

Чтобы начать процедуру, необходимо освободить реле от декоративного корпуса, который также является защитой внутренних частей.

За регулировку реле отвечают две прижимные гайки, находящиеся на стержнях с пружинами. Они имеют соответствующие обозначения. Одна отвечает за высокое давление, вторая за низкое.

Последовательность регулировки:

Для начала, необходимо убедиться, что расширительный бак пустой. После, производится измерение давления воздуха в груше. Для этого следует воспользоваться золотником, находящимся на корпусе гидроаккумулятора.Измерение и подкачка осуществляется при помощи насоса, снабжённого манометром. Минимальное давление должно находиться в пределах 1,5–1,8 Атм. Если этот показатель ниже, то производится подкачка. Выше, воздух стравливается через золотник.
На станцию подаётся электропитание. Насос начинает накачивать воду. За давлением можно наблюдать по манометру, входящему в состав всего агрегата.Достигнув верхнего предела, который должен находиться между 2,5 и 3 Атм, давление воздействует на реле и отключит мотор. При необходимости, регулировка осуществляется гайкой верхнего предела.
Нижний предел определяется при открытии кранов в системе. Постепенно понижаясь, давление воды в баке приведет к расширению груши, и она снова надавит на мембрану реле, запуская мотор.Для обеспечения оптимальной работы станции, минимальное давление на манометре гидроаккумулятора не должно опускаться ниже 0,8–0,9 Атм. Регулировка производится соответствующей гайкой.
После установки требуемых параметров, следует произвести несколько полных циклов, для проверки всей системы.

Настраиваем давление

Перед настройкой давления хотелось бы заметить, что для обычной жизни особо большое давление не нужно! Можно оставить такое, какое есть. Если нам надо выжать из насоса все возможное давление, то закручиваем большую пружину до тех пор, пока давление включения не составит нужную величину.

Например, 3 атмосферы. Если мы не трогали малую пружину, то выключаться мотор должен на давлении 3.5 атмосферы. Напоминаю, что малая пружина задает не давление отключения, а дельту между включением и выключением Если давление отключения нам кажется мало, то закручиваем малую пружину до тех пор, пока не получим нужное давление выключения.

Перед первым включением.

Перед первым включением нужно либо погрузить мотор в воду, если он погружной, либо залить его водой, если он поверхностный. Эта информация не относится к теме текущей статьи. Возможно я напишу об этом в другой статье.

Если мы все проверили и подготовили, то щелкаем выключателем и мотор начинает работать. Это значит, что мы все подключили правильно!.

Мы бежим к насосу и с замиранием сердца смотрим, как растет давление. У нас для этого есть манометр. Предположим, оно выросло до 1.5 атмосфер и насос выключился. Ура! Все работает. Осталось только настроить реле на нужное давление. Но перед этим мы открываем воду в туалете (кричим кому-нибудь из родных, или звоним, если дом большой) и следим, как давление начинает падать. Предположим, оно упало до 1 атмосферы и насос включился. Да! Действительно все работает.

Порядок регулировки реле давления воды для насоса

Как и любое другое, это устройство позволяет осуществить подачу воды в домашний водопровод с одинаковым давлением. Срабатывает этот прибор после достижения предусмотренного настройкой показателя давления. На заводе, конечно, устанавливают основные показатели, но их чаще всего бывает недостаточно для обеспечения комфортного давления, поэтому уже после покупки придется выставлять собственные параметры

Специалисты, конечно, сделают все качественно и хорошо, но иногда лучше разобраться в важном вопросе самостоятельно

Готовый к монтажу узел

Регулировка реле давления РДМ-5: краткая инструкция

Чтобы правильно произвести регулировку реле давления воды для насоса следует выполнять несложный алгоритм:

Наполнять бак водой, пока на манометре не появится требуемое максимальное значение.
Отключить на время насосную станцию.
Открыть корпус, и получить доступ к пружинам регулировки. Придется аккуратно вращать небольшую гайку. В какой-то момент сработает механизм. При вращении против часовой стрелки уровень давления уменьшается. При вращении по часовой – увеличивается.
Нижняя граница устанавливается путем открытия крана и медленного слива воды из бака.
При нужных показателях манометра процесс останавливают.
В регулировке нижних параметров участвует большая гайка. При ее вращении тоже придется дождаться срабатывания контактов.

Принцип настройки пороговых значений

Совершать это действие следует раз в месяц, но это в идеале. Желательно проводить ее хотя бы один раз за квартал. Маленькая разница между границами давления обязывает насосную станцию работать с большой частотой включения и выключения насосов. Такой режим эксплуатации позволяет обеспечить бесперебойную подаче воды в кран и при этом ее напор остается всегда примерно на одном уровне, но это скажется на долговечности работы насосной станции. Большой диапазон создает некоторые перепады напора воды, но насосная станция подвергается меньшим нагрузкам из-за постоянного включения и выключения и, соответственно, долго не потребует ремонта или замены.

Важно! Стоит отметить, что разность минимального и максимального давления должна быть больше одной атмосферы.

Отличия реле давления РДМ и РДЭ

Безусловно, автоматическая и механическая защитная арматура имеет свои отличия, в том числе и конструктивные. Основной разницей является принцип запуска обратной работы котла. Электронное реле давления подает сигнал о необходимости начала нормального функционирования системы после того, как все показатели возвращаются в пределы допустимых границ. При использовании механического реле давления (РДМ) для этого требуется вмешательство оператора.

В промышленных системах чаще используется автоматика. Реле давления подобного типа является высокоточным в своих измерениях, не требует дополнительного оснащения манометром. Этот прибор имеет зуммер и лампу для своевременного оповещения о прекращении работы системы из-за возникшего сбоя.

Обращайтесь к специалистам НПП «Прома» уже сейчас, чтобы подобрать оптимальное для вашего производства электронное реле давления (РДЭ) и приобрести его на крайне выгодных условиях.Мы реализуем электронные датчики-реле давления воздуха, механические датчики-реле давления воды, датчики перепада давления газа и многие другие типы приборов и устройств.

Также предлагаем Вам ознакомиться:

Пошаговая инструкция настройки датчика в системе водоснабжения

Регулировка датчика давления на водопровод зависит непосредственно от модели, так как в каждом приборе есть индивидуальные детали, с помощью которых выполняется настройка диапазона срабатывания. Например, у некоторых изделий есть прозрачная крышка, через которую хорошо видно шкалу делений, что во многом облегчает настройку. В целом, регулировка датчика давления воды может быть выполнена самостоятельно, если изучить нюансы.

Перед регулировкой сложного электронного датчика давления воды с множеством дополнительных функций очень важно изучить технический паспорт, где обозначены особенности настройки рабочего давления. Если возникнут сомнения в способности самостоятельного выполнения регулировки, то всегда можно обратиться за помощью к профессиональным мастерам.. Независимо от производителя и модели датчика, контролирующего давление в системе, в первую очередь проверяют нижнее значение давления, при котором включается насос

Для этой цели сливают воду и открывают кран. С началом закачивания воды смотрят на манометр и фиксируют его показания.

Независимо от производителя и модели датчика, контролирующего давление в системе, в первую очередь проверяют нижнее значение давления, при котором включается насос. Для этой цели сливают воду и открывают кран. С началом закачивания воды смотрят на манометр и фиксируют его показания.

Чтобы зафиксировать верхний предел максимально допустимого давления, нужно дождаться отключения насоса и посмотреть показания манометра в этот момент

Очень важно понимать, что диапазон в этом случае не должен превышать 1,5 атмосфер.

Принимая во внимание значение изначального диапазона срабатывания насоса, можно настраивать верхний предел и его разницу с нижним пределом.

Для регулировки датчика перепада давления воды с двумя пружинами необходимо приготовить гаечный ключ. Чтобы увидеть пружины, следует снять защитную крышку. Изменить верхние границы предела можно подкручивание гайки большой пружины. Рекомендуется поворачивать гайку медленно, не более 0,5-1 оборота. После каждого подкручивания открывают кран и проверяют показания манометра. Если значение давления для срабатывания насоса не соответствует норме, то поворачивают гайку еще раз.

С помощью регулировочной гайки на маленькой пружине можно изменить разницу между верхним и нижним пределом давления. На этом этапе следует учитывать, что диапазон не должен превышать 1,5 атмосфер.

Подтянув гайку большой пружины и выполнив регулировку гайки маленькой пружины, нужно открыть кран и начать спуск воды. При подаче воды начнет работать насос, в это время фиксируют показания манометра, они будут обозначать нижний предел давления.

Далее следует дождаться, когда давление в системе начнет повышаться. Когда давление достигнет максимальных значений, насос отключится. В этот момент также смотрят и записывают показания манометра.

Затем показания включения и выключения сравнивают и определяют диапазон. Если разница между верхним и нижним пределом составляет 1-1,5 атмосфер, а непосредственно значения верхнего и нижнего давления не пересекаются с допустимыми максимальными и минимальными показателями, то настройку можно считать завершенной. В противном случае нужно вновь слить воду из системы и повторно выполнить регулировку датчика давления для водопровода.

https://youtube.com/watch?v=hPS6uF4-xRo

Диагностика системы

Сбой в работе насоса — еще не повод для поспешного вывода о неисправном реле давления, и не надо спешить пытаться сразу провести ремонт или регулировать его.

Если нормально работающий насос внезапно засбоил, то необходимо предварительно принять простые меры:

Внимательно осмотреть на герметичность систему водоснабжения.
Провести ревизию и, при необходимости, почистить фильтры.
Обратить внимание на давление в гидроаккумуляторе станции.

Поводами для периодических отключений, а в последующем и полной его остановки могут быть:

Воздушная пробка в заборной магистрали и нагнетательном отделе насоса.
Обмельчание источника.
Поломка либо засорение обратного клапана насоса.
Неисправность мембраны гидроаккумулятора.
Снижение давления в гидроаккумуляторе.

О завоздушивании системы водоснабжения можно понять по пузырькам и прерыванию водяного потока.Для решения проблемы часто бывает достаточно проверить герметичность соединений и заменить изношенный сальник.

В остальных случаях, требуется чистка фильтров, обслуживание или замена вышедшего из строя оборудования.

Устройство реле давления для насосной станции

Прежде чем начинать регулировку реле давления необходимо ознакомиться с его устройством и принципом работы.

Конструкция реле давления

На фото представлена конструкция устройства.Ее основные элементы:

1 и 2 – регуляторы пружин.
3 – основание прибора.
4 – гайка, фиксирующая реле к переходнику и крышку мембраны.
5 – колодка с клеммами для подключения сети 220V, самого насоса и его заземления.

https://youtube.com/watch?v=ZqqmNbWlCoM

К металлическому основанию снизу крепится мембранная крышка, под которой находится мембрана и поршень с быстросъемной гайкой поз. 4. Сверху находится контактная группа, колодки для клемм и два регулятора пружин разных размеров.
Все элементы сверху закрываются пластиковой крышкой, прикрепляемой к винту большого регулятора и которая, в зависимости от модели, легко снимается отверткой или гаечным ключом.
Разные модели изделий, цена которых не сильно колеблется, могут отличаться по размерам, форме, расположению составляющих элементов, но большая их часть имеет вышеописанную конструкцию. В некоторые из изделий включаются дополнительные элементы, такие как рычаг включающий защиту от «сухого хода».

Как работает реле

Реле работает по такому принципу:

Под действием давления жидкости, подающейся от насоса, мембрана начинает давить на поршень.
Он приводит в действие контактную группу, которая смонтирована на металлической платформе с двумя шарнирами.
Контакты для подключения напряжения 220V и насоса, в зависимости от положения, могут быть разомкнуты или замкнуты, что соответствует отключению и включению насоса.
При действии на платформу контактной группы пружины большого регулятора, происходит уравновешивание давления поршня.
Если давление начинает ослабевать, под действием пружины начинает опускаться платформа и контакты замыкаются, что включает насос(см.Водяной насос для дома: выбираем по параметрам).
Против давления воды действует и пружина малого регулятора, но она находится от шарнира платформы дальше и не сразу вступает в работу, а после того, как платформа с контактами сможет подняться на определенную высоту.
Небольшой шарнир с пружиной отвечает за срабатывание электрического участка реле, за замыкание и размыкание его контактов.

Электрическое подключение реле

Конструкция реле устроена так, что шарнир и платформа не могут располагаться в одной плоскости.
При поднятии платформы выше шарнира, скачком контакты опускаются вниз, а при опускании ниже его плоскости элементы сразу же перещелкиваются вверх.
Расположение плоскости этого шарнира немного выше, чем основание пружины малого регулятора, позволяет подниматься платформе без размыкания контактов до этого уровня, а при достижении его, под действием пружин этих двух регуляторов, контакты будут размыкаться и насос выключаться.
При этом, большой пружинный регулятор, таким образом, отвечает за момент включения агрегата или за «нижнее» давление (P), а поменьше — за разницу давлений выключения и включения (∆P).
При сжатии пружины большого регулятора, что выполняется закручиванием гайки по часовой стрелке, происходит ее действие большей силой на платформу контактной группы, что вызывает возрастание «нижнего» давления.
Если в этом случае не менять степень сжатия пружины меньшего регулятора, начнет возрастать и «верхнее» давление или отключения, до такой же величины. При этом ∆P будет неизменным.
При сжатии пружины меньшего регулятора, станет увеличиваться «верхнее» давление, а «нижнее» при этом меняться не будет, что приведет к увеличению ∆P.
При соответствующем ослаблении пружин, эти показатели будут уменьшаться.
Регулировка реле давления насосного оборудования основана на этом принципе.

Пружины для регулировки давления

Подбор насоса

К водопроводу подключается множество приборов и устройств, именно поэтому требуется обеспечение достаточного давления. Однако при давлении 7 атм определенные элементы водопроводной системы могут повреждаться. Поэтому оно обязательно должно находиться в установленных пределах и быть стабильным.

Именно поэтому нужно правильно подобрать насос, типы которого различаются по таким параметрам, как:

Тип управления;
Допустимая температура воды в трубах;
Способ охлаждения.

Реле давления для насоса стоит достаточно дешево

Управление может быть ручным, и при этом устройство может все время быть во включенном или выключенном состоянии. Нужно следить лишь за тем, чтобы в системе находилась вода, так как в противном случае исправность прибора не гарантируется, он может просто сгореть от перегрева.

Система с автоматическим управлением включает аппарат, когда в этом возникает надобность

Кроме того, важно учитывать максимально допустимую температуру воды в трубах. Именно поэтому при приобретении насоса нужно учитывать то, что оборудование должно подходить для транспортирования холодной и горячей воды

https://youtube.com/watch?v=dzS1VHf9oxA

Правильно подобранное реле давления позволяет обеспечить нормальное функционирование системы водоснабжения.

Что такое регулятор давления воды в системе водоснабжения квартиры и дома

Основной функцией, которую выполняют ограничители водяного давления, является стабилизация напора в системе и поддержание его на заданном уровне, предохраняя магистраль и приборы потребления от высоких нагрузок и гидроударов. РДВ представляет собой предохранительный механизм в металлическом корпусе с входным и выходным резьбовым соединением. Устройство может снабжаться манометром и регулировочным винтом для настройки силы напора воды.

В частных домовладения для поддержания в системе водоснабжения постоянного напора требуется два обязательных устройства – реле и гидроаккумулятор. Эти элементы через магистраль присоединяются к помпе, причем реле давления воды в системе водоснабжения располагается между гидроаккумулятором и насосом.

Устройства конструктивно делятся на два вида:

корректирующие силу напора жидкости в трубопроводе до РДВ (сантехники называют такой регулятор – «до себя»);
стабилизаторы водяного давления, приводящие в норму напор в магистрали смонтированной за прибором («после себя»).

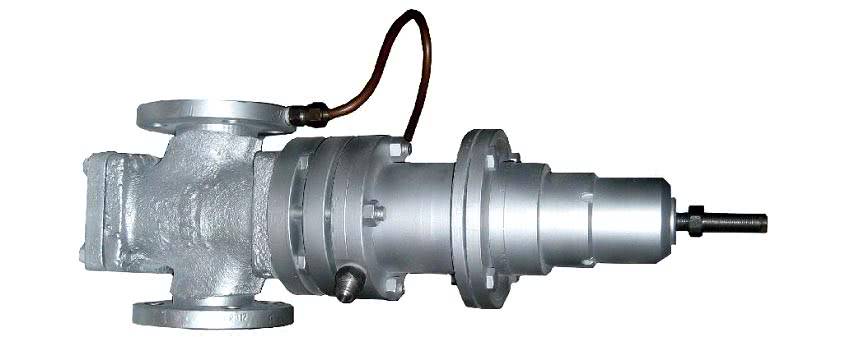

Редуктор «до себя» для насосных станций и отопительных систем

Регулятор первого типа способен автоматически поддерживать необходимый напор воды в магистрали за счет изменения проходного сечения клапана, который держится открытым до установления заданного давления в системе водоснабжения. Данный тип редуктора в основном устанавливают на насосных узлах, в системах отопления и т.д.

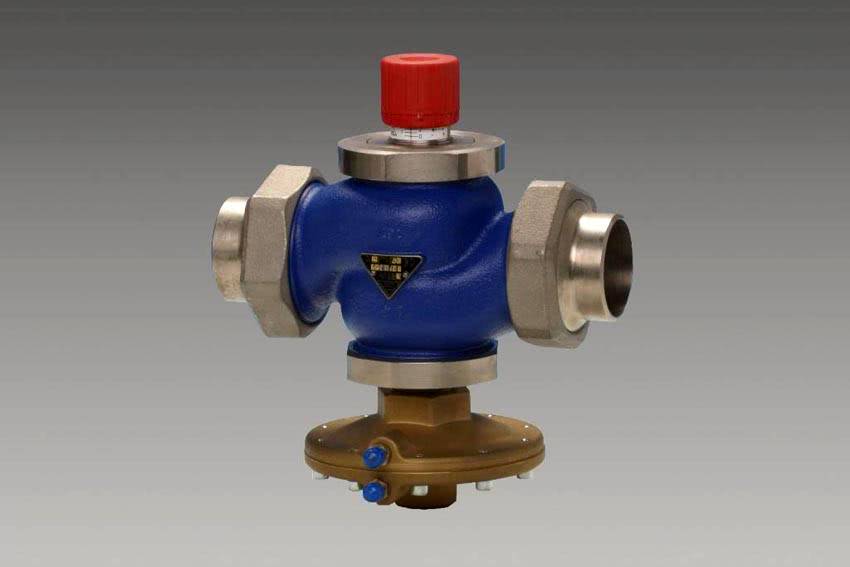

Мембранный регулятор давления «после себя» с пилотным управлением

Для стабилизации напора воды в бытовых трубопроводах используется регулятор типа «после себя». Устройство стабилизирует давление в системе водоснабжения так же, как и РДВ первого типа, но работает совершенно по-другому.

С принципом работы реле для стабилизации напора воды можно ознакомиться, посмотрев видео:

Устройство для стабилизации характеризуется несколькими признаками:

способ подключения к водоснабжению. В системах водопровода частных домов и квартир устанавливают РДВ с резьбовым (муфтовым) способом подключения, который оптимален для труб диаметром 1-2″. Для большего диаметра применяют редукторы с фланцевым типом соединения;
диапазоном регулировки;
максимальным уровнем напора воды на выходе;
максимальным диапазоном температур холодного водоснабжения до +40˚C, а горячего до +70˚C.

Бытовой регулятор имеет производительность не более 3 м3/ч. Для водных трубопроводов промышленного назначения требуются устройства с более высокой производительностью.

Роль реле давления в системе водоподачи

Небольшое по габаритам устройство относится к группе автоматики, обслуживающей насосное оборудование. Его функционал возможен только в связке с гидроаккумулятором.

Несмотря на свои малые размеры, реле выполняет ряд важных функций:

позволяет всем приборам функционировать в заданном режиме;
чутко реагирует на изменение порогов включения/выключения;
активизирует и останавливает работу насоса при достижении критических значений.

Проще говоря, он регулирует автоматический процесс откачки воды в схемах независимого водоснабжения с мембранным баком. Регулировка производится в ходе коммутации электрических цепей при достижении в системе двух параметров давления, принятых в качестве верхнего и нижнего предела.

Покупая насосную станцию, вы получаете комплект оборудования, частью которого является и реле давления. Внешне модели разных марок и серий похожи, но могут отличаться формой, размером, цветом корпуса, способом настройки и местом расположения.

При самостоятельной сборке автоматики необходимо изучить характеристики приборов и выбрать наиболее подходящие для конкретной системы.

Схема расположения приборов, участвующих в организации водоснабжения частного дома из колодца или скважины. Реле контролирует рабочее давление в сети, а манометр отображает актуальные параметры

Приборы адаптированы под удобную установку и обслуживание насосной станции. Чаще всего они закреплены штуцером на входе гидроаккумулятора, но могут монтироваться и в трубу системы ХВС в непосредственной близости к аппарату.

Как разобрать и почистить реле давления РДМ-5

Казалось бы, что может быть проще в бытовой насосной станции, чем реле давления? Однако случается, что и оно достаточно быстро выходит из строя: насос перестает отключаться при достижении максимального установленного давления выключения или, например, реле давления не включает насос до тех пор, пока из гидрофора не вытечет вся вода. Что же делать? Нужно ли менять реле давления, или можно наладить старое?

В ряде случаев со временем могут сбиться настройки реле, и достаточно лишь отрегулировать пружины должным образом. Если опыта в этом нет, лучше ничего не крутить, а обратиться в сервис к специалистам.

Процедура ремонта реле давления, как правило, сводится к его очистке. Но как почистить реле насоса и нужно ли для этого его отсоединять, или можно выполнить всю процедуру, просто сняв крышку? Для того, чтобы ответить на эти вопросы, следует знать устройство и иметь представление о принципе работы реле давления.

Вообще реле давления насосной станции может несколько лет работать без каких-либо сбоев, тем не менее из-за некачественной воды, повышенной влажности и перебоев напряжения поломки все же случаются, и если их не устранить вовремя, то можно поплатиться двигателем насоса или, если повезет, обойтись лишь заменой лопнувшей мембраны гидрофора.

В случае с содержащей много железа и жесткой водой происходит постепенное «забивание» прохода рабочей камеры, диаметр которого около 5 мм.

Время от времени нужно разбирать реле давления и чистить рабочую камеру

Рано или поздно это приводит к тому, что реле давления перестает включаться или же совсем перестанет выключаться, в результате чего насосная станция может работать без отключений. Для того, чтобы исправить ситуацию, следует прочистить засорившийся проход или полностью саму камеру реле давления в случае сильного загрязнения.

Чтобы приступить к выполнению данных процедур, нужно обязательно отсоединить реле от электрической сети и, открыв кран, сбросить излишнее давление в системе. В нашем случае мы имеем дело с реле РДМ-5. Вскрываем крышку реле, выкрутив отверткой фиксирующую крышку пробку.

Перед тем как снять реле давления, необходимо отсоединить от него кабели и открутить накидную гайку ключом «на 17».

Засорившийся проход реле давления легко чистится любым не острым предметом, дабы не нанести вред резиновой мембране. Лучше сразу выкрутить все 4 винта на обратной стороне реле давления, снять фланец, мембрану, металлическую пластинку с двумя ушками и тщательно почистить и промыть их и рабочую камеру.

Видно, что под пружинами одна сторона пластины сильно поднята вверх, и никакими усилиями выровнять ее вручную оказалось невозможным. До тех пор, пока не была вскрыта камера с мембраной реле давления.

Теперь пластина вернулась в свое первоначальное положение, что видно на фото ниже.

На фото четко видна еще одна третья пружина, похожая на булавку, которая одной стороной крепится защелками на пластмассовом основании реле, а другой — к той самой пластине. Про нее мало кто говорит, но из-за износа пластмассовых защелок также могут возникнуть проблемы в работе реле давления по причине самопроизвольного смещения пределов включения-выключения.

Чистка реле давления РДМ-5 оказалась выполнена в считанные минуты. Осталось только собрать реле в обратном порядке, уплотнив перед монтажом резьбу специальным герметиком или фум-лентой.

Встречается и другая причина нестабильной работы реле давления — повышенная влажность в месте установки насоса с автоматикой, что является причиной подгорания и окисления контактов реле. При этом рале давления включается с некоторой задержкой или при легком постукивании корпуса реле рукой. Чтобы убедиться, что причина, по которой не включается реле давления насосной станции, кроется именно в этом, не обязательно полностью разбирать реле, достаточно лишь снять крышку. Увидели белый налет или капельки жидкости на металлических деталях — велика вероятность подгорания контактов.

Если после чистки реле давления станция все равно продолжает работать нестабильно, качает рывками и наблюдаются резкие скачки давления, то следует проверить обратный клапан, а также давление воздуха в гидрофоре, которое должно быть ниже настроенного давления включения РДМ-5 примерно на 0,2-0,3 бара. При меньшем давлении в гидробаке его нужно подкачать автомобильным насосом. Если при нажатии из ниппеля потечет вода, значит нужно менять мембрану гидроаккумулятора.

Лопнувшая мембрана гидроаккумулятора насосной станции

Что такое автоматика для насоса и зачем она нужна

На участках, где нет возможности подключится к общей системе водопровода часто бурится скважина, которая становится источником воды. Но для создания полноценной водопроводной системы нужен насос. С его помощь вода будет накачиваться в трубы, и чтобы не запускать его вручную используется автоматика для скважины. Это устройство для автоматического запуска насоса или контроля за наличием воды.

Если есть автоматика, то насос может самостоятельно подкачивать жидкость в систему или подавать её на верхние этажи. Также при наличии автоматики и отопительного котла можно сделать отопительную систему, которая будет подкачивать воду для создания давления и гнать её по трубам не только в радиаторы, но и в душевую или мойку. С помощью автоматики можно предотвратить перегрев мотора и избежать холостой работы колонки (когда в ней нет воды).

Пример блока управления с бакомИсточник inhouse-spb.ru

Давление в гидроаккумуляторе

Знание устройства гидроаккумулятора позволяет избежать серьезных ошибок при самостоятельном решении задачи, как настроить реле давления воды (прочитайте: «Как выбрать и установить гидроаккумулятор для систем водоснабжения, принцип работы»).

Гидробаки делятся на два типа: одни оснащены резиновой вставкой в форме груши, другие оснащены резиновой мембраной. В обоих случаях этот элемент предназначен для разделения емкости на две не сообщающиеся части. Чаще всего одна часть наполняется водой, другой отсек заполнен воздухом.

Принцип работы в обоих случаях одинаковый: вода, поступающая в гидробак, оказывает давление на резиновую вставку, что обеспечивает перемещение воды в системе водоснабжения. По этой причине в гидроаккумуляторе всегда должно присутствовать определенное давление. Его значение может меняться в зависимости от объема воды и воздуха в камерах. Когда выполняется установка гидроаккумулятора для систем водоснабжения своими руками, все это нужно обязательно учитывать.

Корпус бака в большинстве случаев оснащен автомобильным ниппелем, через который можно закачать или спустить воздух в процессе регулировки рабочего давления внутри гидробака.

Для измерения давления в гидробаке пользуются обычным автомобильным манометром. При этом рекомендуется брать прибор, на шкале которого установлен минимальный шаг градации. В этом случае можно получить более точные результаты измерений, до 0,1 бар. Кстати манометр, который идет в комплекте с насосным оборудованием, также должен соответствовать этому параметру.

Если производитель укомплектовал насос недорогим прибором, то при установке лучше выполнить замену манометра на более качественный и надежный прибор.

Что касается автомобильных манометров, то многих потребителей не устраивает их внешний вид. Хотя стоит отметить, что именно они помогут точно определить давление в емкости. Если есть желание приобрести электронный прибор измерения, то лучше сделать выбор в пользу более дорогого варианта от проверенного производителя. В этом случае простенькая пластиковая модель не гарантирует точные данные и может выйти из строя в любой, даже самый неподходящий, момент.

Измерение давления в гидробаке выполняют по довольно простой схеме: к ниппелю на емкости присоединяется манометр и замеряются показания. Если полученные значения находятся в пределах от 1 до 1,5, то такое давление можно считать нормальным.

При более высоких показателях обеспечивается хороший напор в системе, однако при этом снижается запас воды. Нельзя допускать работу системы под слишком высоким давлением, которое заставляет работать все части оборудования под нагрузкой. Результатом таких действий становится быстрый износ деталей агрегата. Для поддержки высокого давления в системе требуется постоянное пополнение запаса воды в гидробаке, следовательно, увеличивается нагрузка на насос и повышается расход электроэнергии.

Подготовка к процессу

Прежде, чем проводить регулировку, следует устранить возможные неполадки, которые могли нарушить работу насосной станции. А также выполнить регламентные меры по обслуживанию насоса и аккумулирующего бака.

Следует посмотреть герметичность всасывающего патрубка, заменить изношенные сальники, сальниковую набивку, сантехническую подмотку на резьбовых соединениях. В благоприятных условиях, помпе будет легче добиться заданного напора.

Проверить напор воздуха в воздушной камере расширителя. Накачано должно быть с таким же давлением или слабее на 10 %, как установленное для пуска помпы. Если будет меняться нижнее давление в ходе регулирования, то накачать с учетом нового значения.

Подкачивать воздух в расширитель нужно при отсутствии давления в водопроводе. Для чего следует обесточить помпу и слить воду через любой вентиль. Не закрывая вентиля, проверить, с какой силой накачан воздух в расширитель и накачать с учетом нового значения. При добавлении воздуха из водопровода будет выливаться часть воды — это допустимо. Накачать можно любым автомобильным насосом.

Выполнив техническое обслуживание станции и поправив давление воздуха в расширителе, можно перейти к перестройке регулировок.

Устройство и принцип работы реле давления воды для насоса
