Ребристые плиты перекрытия (видео)

Монолитное перекрытие своими руками: опалубка

Естественно, ни о каких специальных опалубках горизонтального типа в процессе самостоятельного изготовления перекрытий речи быть не может – если еще приобретать специальные щиты и домкраты, то экономии не получится. Опалубку для монолитного перекрытия придется изготавливать самостоятельно и делать это надо из подручных или самых доступных по ценовой категории материалов. Это древесина и какой-нибудь листовой материал, к примеру, ОСБ или профнастил – и тот и другой материал стоит недорого, но отличается друг от друга структурой. Монолитное перекрытие по профнастилу отнюдь не делает потолок ровным и гладким – этот материал хорош только тем, что с его помощью получается так называемое ребристое монолитное перекрытие, которое отличается способностью воспринимать большие нагрузки. Это идеальный вариант для межэтажных перекрытий, отличающихся большой плоскостью поверхности – если же говорить о чердачном перекрытии, нагрузка на которое невысока, то здесь лучше заливать плоское перекрытие и использовать для этих целей листы ОСБ.

Опалубка для монолитного перекрытия фото

С этим вопросом мы разобрались, теперь дело за технологией установки горизонтальной опалубки для перекрытий. Здесь все достаточно просто, хотя не скажу, что легко – по сути, придется нагородить целый лес стоек из бруса или металлической трубы (она является более предпочтительной, так как выдерживает большую нагрузку, и ее понадобится меньше). Монтируются такие стойки довольно часто – примерно через каждый метр. Их нужно устанавливать рядами и поверх них укладывать горизонтальную балку, которая и послужит опорой для листового материала. Вся проблема установки такой опалубки заключается в том, что все ее стойки нужно хорошо укреплять, дабы они не попадали раньше времени – это еще одна из причин, которая говорит в пользу металлической трубы для столбиков. В принципе, дерево скрепить легче, но для этого понадобится несколько больше материала. Это к тому, что использование металла не принципиально. Мало того, металлические трубы труднее пристроить в последующем строительстве и отделке, а вот древесину вполне можно будет пустить на ту же крышу, полы и прочие подобные элементы дома.

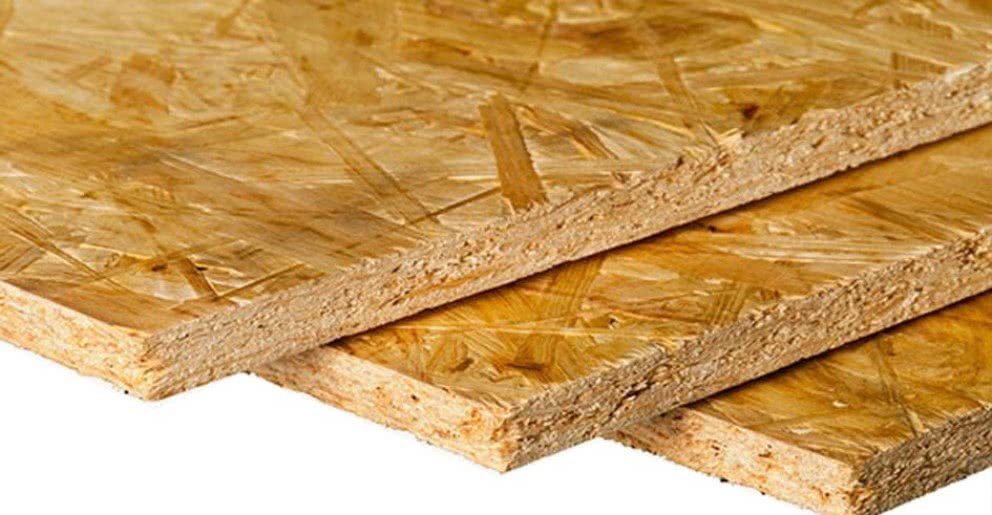

Когда все стойки с балками будут собраны и установлены на свои места, поверх них укладывается листовой материал – крепить его не нужно, иначе в процессе демонтажа опалубки возникнут проблемы

Здесь особое внимание нужно будет уделить жесткости конструкции, если при ходьбе по опалубке вы почувствуете, что она прогибается, то точно так же она поведет себя и под воздействием бетона. Возможно, чтобы усилить опорные горизонтальные балки, придется уменьшить расстояние между ними – говоря на языке монтажников крыш, понадобится сделать контробрешетку, заложив ее перпендикулярно основным горизонтальным опорам с шагом в 0,5м

Такая система уже точно не позволит листовому материалу прогибаться.

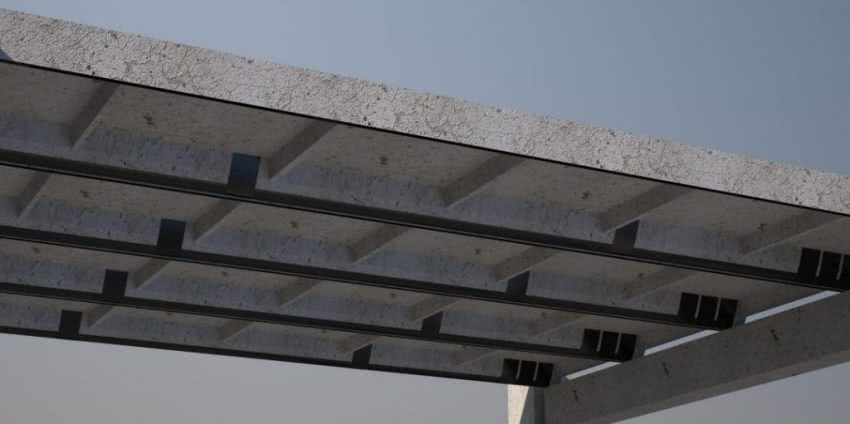

Перекрытие ребристое монолитное фото

После того, как настил будет готов, останется совсем немного – сколотить из доски ограничение по периметру стен и можно будет двигаться дальше. Не лишним будет напомнить, что устройство монолитного перекрытия потребует от вас установки опалубки в четком уровне горизонта – с этим придется несколько повозиться. Это, можно сказать, единственный недостаток самодельной опалубки горизонтального типа, который, в отличие от аналогичной заводской конструкции, не имеет возможности регулировки по высоте.

Монтаж

В процессе монтажа панелей необходимо придерживаться некоторых правил. Для укладки П-образных плит используют автомобильный/башенный подъемный кран. Если из плит создаются межэтажные перекрытия, обязательно нужно позаботиться про технику, способную поднимать железобетонные изделия нужных габаритов на указанную высоту.

В Москве и регионах найти фирмы, предоставляющие в аренду такой спецтранспорт, не составит труда. Крепление плит осуществляется благодаря наличию петель для монтажных/такелажных работ.

Процесс установки перекрытия:

• Нанесение слоя свежего бетонного раствора на торцы/поверхности, куда планируется крепить плиты.
• Панель с помощью четырех строп аккуратно навешивается на крюк горизонтально и дальше поднимается на нужную высоту.
• Плита выравнивается в пространстве, осуществляется установка ее на место. Все работы проводятся быстро, чтобы цемент застыть не успел.
• Панели обязательно нужно укладывать ровно, щель выдерживается максимум 7 сантиметров, потом заливается раствором, что обеспечивает гладкость поверхности перекрытия.
• Все монтажные петли плит, расположенных рядом, скрепляются надежным стальным прутом, обязательно присоединяются к стене дома анкерами.

Монтируя плиты таким образом, удается получить плоскую ровную поверхность перекрытия. Если нужно убрать ненужную часть плиты (сделать в ней отверстие под люк либо укоротить по размерам), делают это с использованием обыкновенной болгарки и дисков по металлу/бетону, лома.

Описание и технические характеристики

Железобетонные ребристые плиты производятся по ГОСТ 21506 (толщиной 300 мм) и ГОСТ 27215 (толщиной 400 мм), но бывают изделия и меньшей высоты – 220 мм. Они являются горизонтальными плоскостными элементами сооружений и предназначены для восприятия эксплуатационных нагрузок и их последующей передачи на нижерасположенные несущие конструкции (стены и фундамент).

Рисунок 1. Ребристые ЖБИ для сооружения перекрытий и покрытий

Несущая способность ребристых плит перекрытия в зависимости от их разновидности может составлять 400-500 кг/м2. За счет наличия продольных ребер жесткости эти ЖБИ отличаются повышенной устойчивостью к вибрационным нагрузкам, поэтому чаще применяются в регионах с высокой сейсмической активностью.

Стандартные размеры железобетонных изделий:

• Высота ребристых плит перекрытия составляет 220, 300 и 400 мм (в свободной продаже встречаются очень редко).
• Ширина изделий – 1,2 и 1,5 м.
• Длина ребристых плит перекрытия – 6 и 12 м.

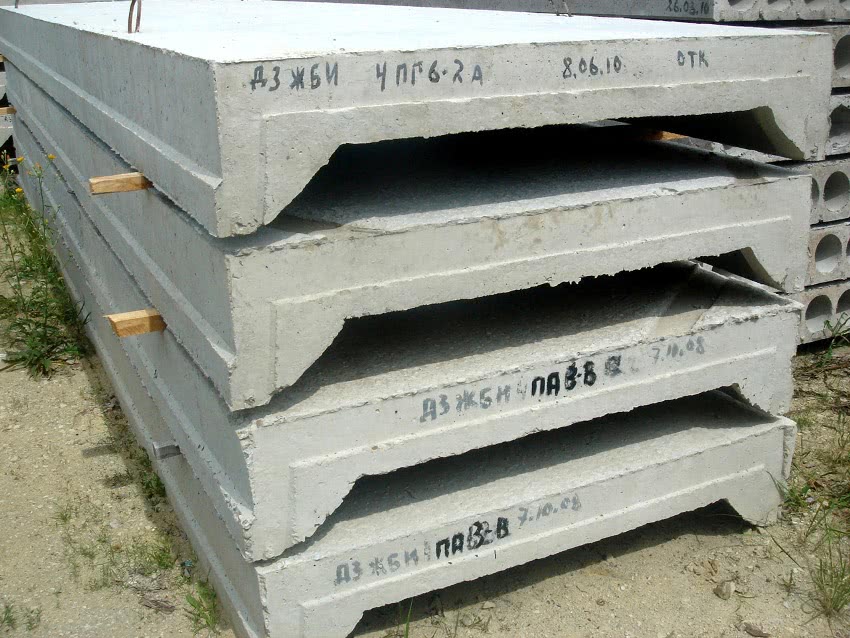

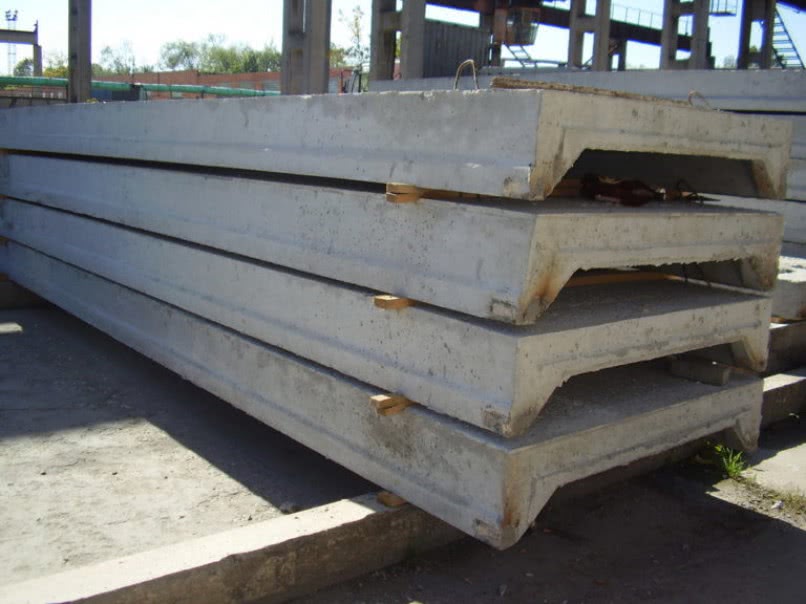

Фото 2. Внешний вид изделий с торца

Одним из основных преимуществ является вес ребристой плиты перекрытия – он гораздо меньше по сравнению с монолитными горизонтальными несущими конструкциями. Так, масса изделия размерами 6000×1500×300 мм составляет всего 1,5 т. Это обусловлено тем, что толщина ребристых плит перекрытия в основании составляет всего 50 мм.

Этапы строительства своими руками

Окончательная конструкция ребристого монолитного перекрытия должна представлять собой плиту, совершенно ровную сверху, и в нижней части имеющую балочную усиливающую конструкцию. Причём плита и балки заливаются одновременно, образуя едино-монолитную конструкцию, из-за чего она набирает максимально возможную прочность.

Чаще всего при самостоятельном возведении в качестве опалубки используются специальные короба, изготовленные из ударопрочного пластика. Изготовить опалубку можно и из листов пенопласта, скрепленных между собой. Они укладываются на специально сооружённом настиле, который снизу подпирается стойками – это предотвратит провисание настила с момента залива бетонной смеси и до её полного схватывания.

На настил и стойки с целью экономии можно пустить лес, который впоследствии будет использоваться для строительства кровли. Более дорогим вариантом будет инвентарная опалубка.

Проёмы, которые образуют балки, прокладываются по всей длине арматурным каркасом, состоящим из прутов арматуры диаметром 12-16мм (в зависимости от предполагаемых нагрузок) и обвязки (примерно 6-8мм). Вся верхняя плоская часть усиливается арматурной сеткой (в 2 слоя) с шагом 10-20см.

Арматуру укладывают так, чтобы со всех сторон ее закрывал защитный слой бетона не менее 20 мм в толщину. После того, как все составные части будущего перекрытия уложены и надёжно закреплены стойками, начинается заливка бетона.

Идеальным считается то перекрытие, плоскость которого была залита за один раз, поэтому самостоятельное замешивание раствора в бетономешалке крайне нежелательно. Это приведёт к тому, что плита не будет иметь одинаковую прочность по всей площади а, следовательно, появятся аварийно-опасные места.

Для того, чтобы получить надёжное перекрытие с максимальным запасом прочности используйте покупной бетон, доставляемый на стройплощадку в «миксере» (самостоятельно довольно сложно соблюсти правильную дозировку всех составляющих бетонной смеси). Таким образом, вы сможете залить плиту за один раз, и она получится абсолютно надёжной.

Перекрытия- преимущества и недостатки

Как и в домах домах построенных из дерева, так и в домах из кирпича можно использовать деревянные перекрытия. Традиционно состоят они из толстых балок, с шагом 100-150 , однако, применяются тонкие элементы, но гораздо более густо расположенные (40 или 60 см), а с низу скрытые гипсо-картонными плитами.

Такие потолки иногда называют «досчатыми» или «ребристыми», они очень популярны в домах построенных по каркасной технологии.

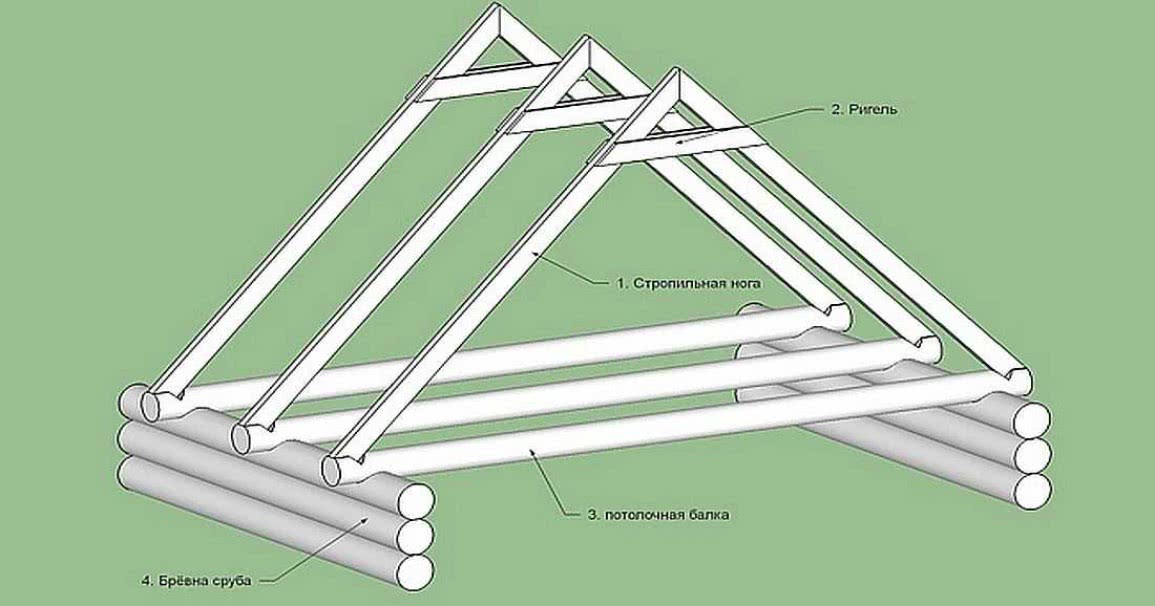

В домах построенных с использованием кирпича, перекрытия из дерева используются довольно редко, обычно, как перекрытие над последним этажом (функцию потолочных балок, так же может выполнять, нижняя полоса стропильных ферм). Нежелание устраивать такие потолки из дерева, вытекает главным образом из-за трудности их эффективной шумоизоляции.

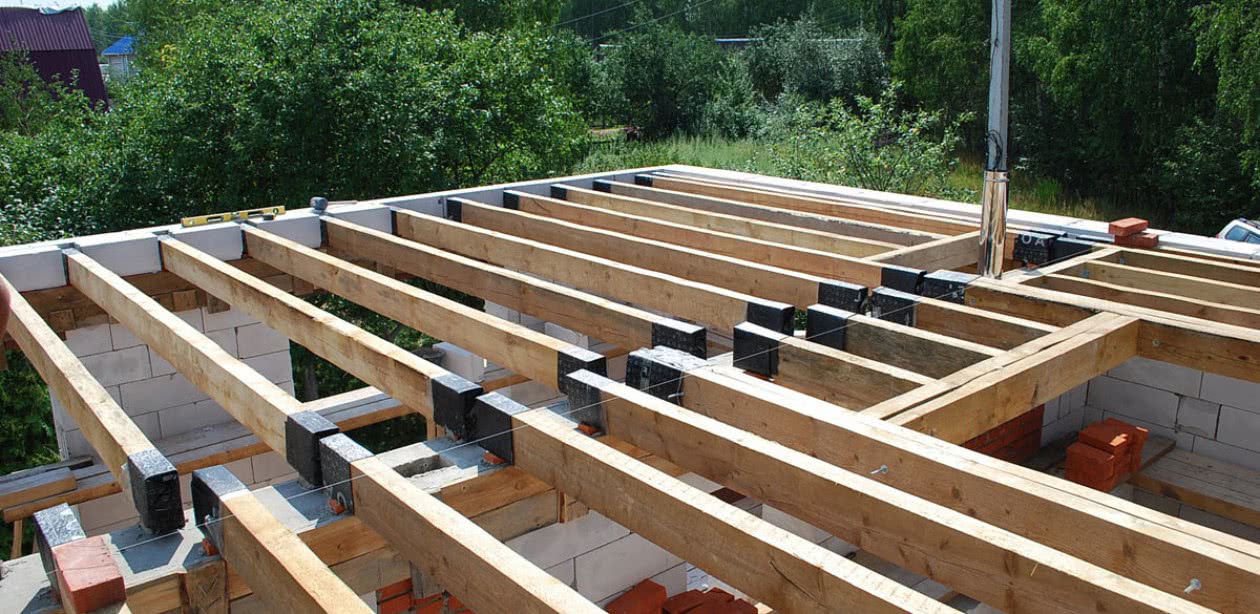

Деревянные перекрытия

Устройство деревянного перекрытия и потолка с хорошими звукоизолирующими показателями, возможно, но их конструкция сложная, требует внимания к деталям и лишь немногие исполнители могут сделать их правильно.

Преимущества:

Легкий вес (а следовательно, меньшая нагрузка на несущие элементыдома);

cкорость монтажа;

отсутствие мокрых работ,благодаря чему строительные работы, могут проводиться в зимний период;

очень хорошая тепло- изоляция, если пространство между стропилами, заполняется теплоизолирующим материалом.

Недостатки:

Недостаточная звуко-изоляция;

уязвимость к воздействию неблагоприятных биологических условий;

уязвимость к возгоранию;

скрипение из-за непрофессиональной работы.

Деревянное перекрытие c дополнительной звукоизоляцией, плавающим полом и подвесным потолком

Монолитные перекрытия- плюсы и минусы

Монолитными перекрытиями называются перекрытия из усиленного бетона (железобетон),бетонирующиеся с использованием опалубки, непосредственно на строительной площадке. Они должны быть разработаны для конкретного здания: проект определяет расположение арматуры (в одном или в двух направлениях или крестообразно), а также способ опоры на стенах. От решения архитектора зависит несущая способность перекрытия, поэтому не посоветовавшись с ним, нельзя вносить никаких изменений в проект, которые могли бы изменить принятые для расчета нагрузки — например передвигать несущие стены. Монолитное перекрытие требует, прочно закрепленной опалубки. В настоящее время, вместо традиционной деревянной опалубки, обычно используются опалубки для многократного использования, изготовленные из плит фанеры. Усиление перекрытия — это задача для опытных профессионалов.

Для бетонирования, наиболее эффективно использовать готовый бетон: это позволит обеспечить поддержание надлежащего класса бетона, а благодаря перекачке смеси бетона прямо из бетономешалки на колесах, облегчит бетонные работы.

Преимущества:

Необходимые материалы можно легко купить у многих поставщиков;

форма монолитных плит может быть нетипичной;

имеет небольшую высоту (толщину);

с низу создается равная однородная поверхность, что способствует легкости штукатурных работ;

обеспечивает хорошую звукоизоляцию ;

нет необходимости привлекать для монтажа, тяжелое оборудование.

Недостатки:

Трудоемкость строительных работ;

сложное усиление перекрытия, требующее высококвалифицированных подрядчиков;

много времени и труда требуют изготовление и установка опалубки, а так же большого количества древесины (этот недостаток может быть значительно сокращен, за счет использования элементов опалубки,арендованных в местах аренды строительного оборудования.)

Схема монолитного железобетонного перекрытия

Строение монолитного ребристого перекрытия

Его толщина зависит от исполнения — перекрытие из самых низких блоков, имеет толщину 24 см, максимальная — 29 см;

легкий — в зависимости от типа блоков перекрытий, один квадратный метр весит от 160 до 340 кг

его ширина ограничена длиной балок перекрытия, а толщина подбирается в зависимости от размеров блоков;

всегда требует дополнительной звукоизоляции;

потолок всегда требует шпаклевания и толстого слоя отделки;

работы могут осуществляться с перерывами. Перерыв можно сделать после установки балок и блоков. Возможные загрязнения сдует ветер, останется очистить только углубления в балках и ребрах;

Классификация

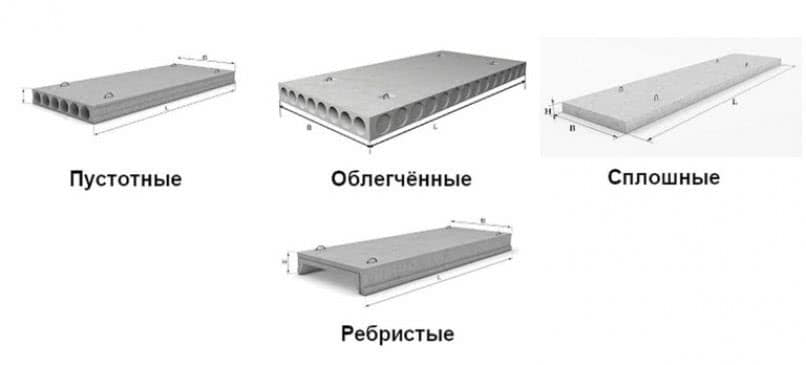

По конструкции железобетонные плиты делятся на три вида:

1. Сплошные.
2. Многопустотные.
3. Ребристые.

Каждый из видов плит перекрытия имеет свою область применения

Различные виды плит перекрытий отличаются не только размерами, но и выдерживаемой нагрузкой, а также местами применения.

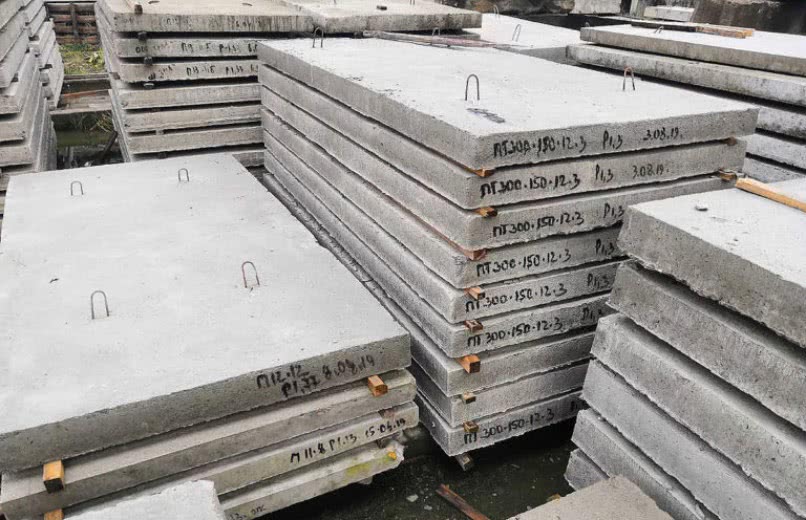

Сплошные

Одним из вариантов перекрытий являются полнотелые или сплошные плиты, маркируемые литерой «П». Они производятся путём заливки бетонной смеси в специальную форму, внутри которой размещается арматурная обвязка. После заливки смесь уплотняется с использованием специальных вибрационных установок, что позволяет получить изделие с высокой прочностью к нагрузкам. В зависимости от условий дальнейшего использования, армирующий каркас монтируется в расчёте на укладку блока с опорой на 2, 3 или 4 стороны.

Сплошные плиты реже используются в строительстве из-за повышенного веса

Среди значимых преимуществ использования сплошных плит перекрытия, следует выделить высокую компрессионную прочность изделий, при этом в зависимости от фактических условий применения этот параметр может колебаться в диапазоне 300–4000 кг/м2. Такое решение позволяет подобрать оптимальный вариант для конкретного случая, что положительно сказывается на планировании бюджета строительства.

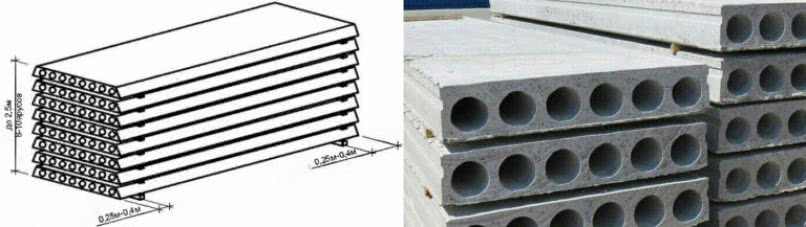

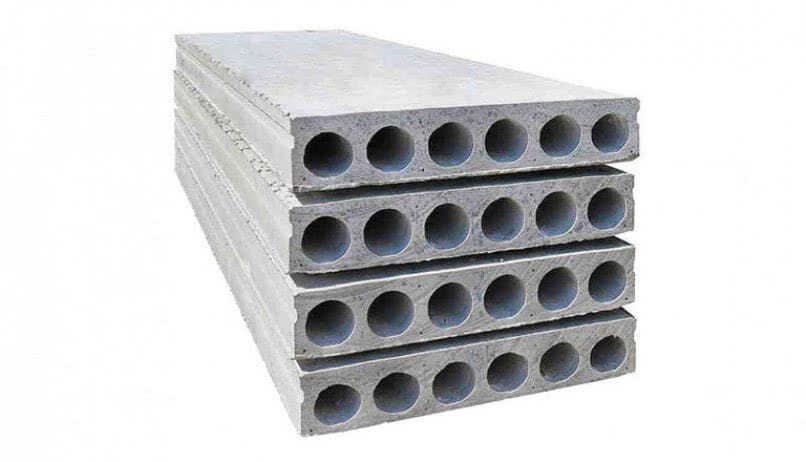

Многопустотные

Многопустотные плиты отличаются от сплошных как по технологии производства, так и по рабочим параметрам. Основная особенность железобетонных изделий этого типа заключается в наличии внутри их структуры специально созданных пустот, расположенных вдоль. Такое решение позволяет добиться существенного снижения веса, при сохранении сопоставимых показателей прочности.

Многопустотные плиты могут различаться по диаметру отверстий и их форме

Важно отметить, что благодаря наличию внутри плит некоторого объёма воздуха, они обладают сниженной теплопроводностью и меньше способствуют распространению звука, что востребовано как при строительстве жилых домов, так и при возведении промышленных помещений

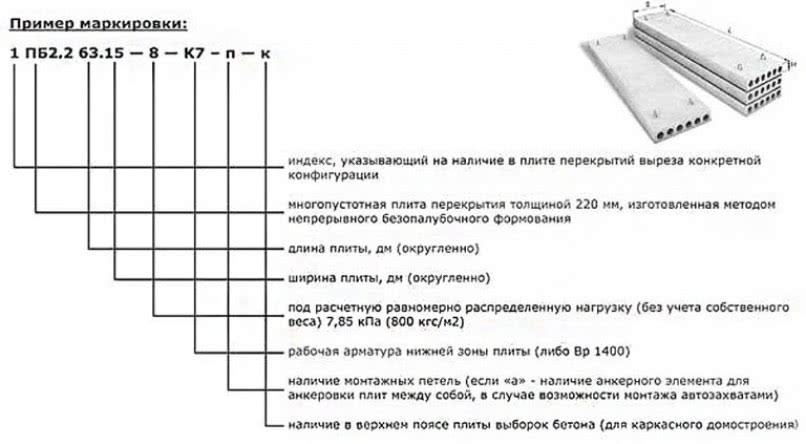

Внутри рассматриваемой категории присутствует условное разделение на две подгруппы изделий, отличающихся по технологии производства.

• ПК – разновидность пустотелых плит перекрытия, производимых с помощью заливки бетонной смеси в специальную опалубку с установленной внутри металлической обрешёткой. Перед заливкой внутрь армирующей конструкции укладываются специальные трубы из специального материала, которые после застывания смеси вынимаются, в результате чего и получаются пустоты нужного диаметра по всей длине.
• ПБ – более современная разновидность пустотных плит перекрытия, которая создаётся с помощью высокотехнологичного оборудования конвейерного типа. В результате производственного процесса получается заготовка с заданной толщиной и шириной, а по длине изделия нарезаются уже на последующих этапах. Процесс производства характеризуется высокой точностью и скоростью выполнения, однако в силу некоторых ограничений в конструкции армирующей части, укладывать плиты можно только с упором на две стороны.

Существуют также и облегчённые версии пустотелых плит перекрытия с маркировкой ПНО, 3,1ПБ и 1,6ПБ, которые обладают ещё более сниженным весом, но сопоставимыми с обычными аналогами показателями прочности. Это делает изделия отличным вариантом для использования в одноэтажном строительстве частных домов. К преимуществам таких изделий можно также отнести и сниженную собственную нагрузку на несущие конструкции.

Кроме того, ЖБИ изделия дают большую пожарную безопасность в отличие от деревянных перекрытий из балок.

Ребристые

Эта разновидность плит отличается от упомянутых выше аналогов особой формой изделий со специальными рёбрами жёсткости, которые позволяют сохранить сравнительно небольшой вес и высокие прочностные свойства. В большинстве случаев используются при многоэтажном строительстве или возведении крупных промышленных объектов, так как требуют использования специального оборудования и материалов при дальнейшей отделке. Ребристые ЖБИ в малоэтажном и частном строительстве практически не востребованы.

Что собой представляют ребристые плиты, их основные характеристики

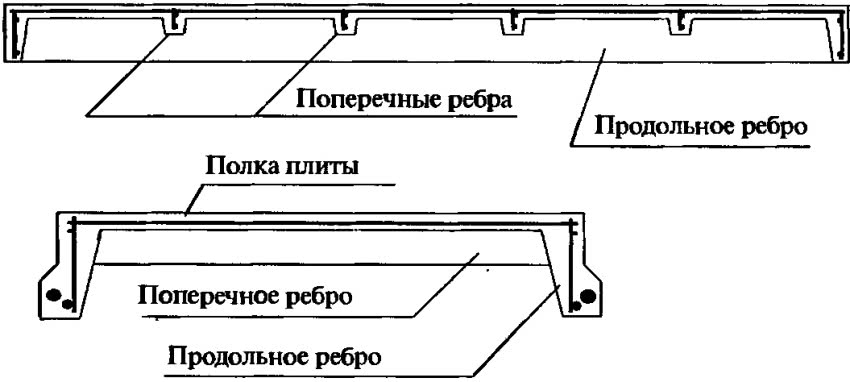

Ребристые плиты перекрытия еще называются П-образными. Своё название они получили благодаря параллельно расположенным двум рёбрам жёсткости, расстояние между которыми в основном составляет 600 мм. Дополнительная жёсткость продукции обеспечивается вследствие армирования, которое позволяет снизить расход бетона и при этом сохранить прочность, влияющую на устойчивость конструкции к изгибу. Эксплуатационные характеристики изделий повышаются благодаря наличию нескольких поперечно расположенных рёбер. Производятся плиты из бетона марки В15 или В20. С учётом внешних особенностей панели делятся на 2 типа:

1. Плиты, которые отличаются отсутствием проёма в полке, маркируются буквами ПГ.
2. Блоки, в которых имеется врезанный проем, характеризуются маркировкой ПВ. Главное преимущество использования ребристых плит этой марки – возможность проведения воздуховода или создание вентиляционной шахты.

Основными сферами использования ребристых плит являются чердачные помещения, гаражные покрытия или подвальные сооружения

Из-за особого внешнего вида и специфических характеристик П-образные плиты перекрытия чаще применяются при строительстве нежилых конструкций, таких как гаражи или склады. При возведении жилых зданий использовать такого рода плиты для создания межэтажного пространства нецелесообразно, потому как они не имеют такой ровной поверхности, как другие варианты перекрытия. Неровный потолок будет выглядеть некрасиво, эстетично обшить его будет непросто, а также возникнут сложности с прокладкой коммуникаций.

Это интересно! В некоторых случаях ребристые плиты применяются для создания тепловых или водопроводных сетей.

Основная отличительная особенность ребристых панелей по сравнению с другими видами перекрытия – высота. Толщина бетонной плиты П-образной формы обычно находится в пределах 30-40 см. Более тонкие варианты используются для возведения мелких зданий и для отделения чердака от помещения. Плиты толщиной 40 см часто можно встретить на строительных площадках объектов промышленного назначения.

Размеры ребристых плит перекрытия отличаются друг от друга также и по ширине: значение этого параметра находится в пределах 1,5-3 м, причём каждый вид имеет свои преимущества. Так, строительство с использованием трёхметровых панелей будет проходить быстрее ввиду большей ширины, что позволит сократить не только временные, но и трудовые затраты. Если же применять более узкие полутораметровые плиты, постройка выйдет прочнее.

Одним из недостатков ребристых элементов перекрытия является невозможность их использования при строительстве жилых объектов

Другие характеристики ребристых ЖБ плит перекрытия: размеры и иные параметры

По сравнению с размерами плит ПК, перекрытия из ребристых панелей значительно превосходят их по длине. В основном на производствах встречаются изделия, длина которых составляет 6 или 12 м. Для индивидуального изготовления доступны также варианты панелей 18-метровой длины

Как и в других случаях, от размера плит зависит и их масса, что особенно важно учитывать при транспортировке изделий и при создании плана монтажа. Плита перекрытия для дома размером 12 м может весить от 4 до 7 тонн, хотя средним значением считается масса 1,5-3 тонны. При желании можно заказать плиты из более лёгкого бетона, что отразится на весе изделия

Все П-образные конструкции для удобства оснащаются монтажными петлями.

При покупке нужно обращать внимание на присутствие отверстий, предназначенных для прокладки коммуникаций, а также на марку бетона, используемого в производстве. Все эти характеристики в итоге и влияют на несущую способность постройки

По ГОСТу максимальная нагрузка на плиты перекрытия ребристого типа составляет 180-830 кг/м²

Что касается цены, то ребристые плиты, по сравнению с плитами ПК, немного дешевле, а также по весу они легче многопустотных перекрытий. Главная причина, по которой их приобретают реже других вариантов, – высокая проводимость холода.

Ребристые элементы перекрытия производятся с ребрами как в одном направлении, так и в двух

Толщина плиты перекрытия на верхней полке не превышает 5 см. Это значит, что даже при небольшой минусовой температуре тонкая полка за короткое время пропустит холод внутрь здания. По этой причине ребристые перекрытия нуждаются в дополнительном утеплении, что влечёт за собой лишние временные и финансовые затраты. В таблице указано, какие бывают размеры плит перекрытия:

Сколько стоят ЖБ плиты перекрытия

Стоимость плит напрямую зависит от их функциональных особенностей и характеристик.

Цена в итоге может варьироваться от несколько сотен, до нескольких тысяч рублей на штуку. Оптовая закупка обойдется на 30% дешевле

Кроме того важно учитывать объем партии и стоимость транспортировки груза

Надеемся, что наша статья поможет избежать основных ошибок при выборе строительных материалов.

Обсудить

Особенности П-образной плиты

Наиболее популярной модификацией таких видов считается П-образная ребристая плита. Это строительное изделие, из легких /тяжелых бетонов высочайшей марки с ребрами жесткости и армокаркасом внутри. Их устанавливают в здании с целью разделения внутреннего пространства по высоте на этажные пролеты.

Для увеличения прочности изделия, в бетонную смесь добавляют специализированные добавки. Интегрирование в толщу бетона арматурного каркаса приводит к увеличению стойкости плиты к изгибу, поэтому можно в целом уменьшить толщину готового изделия, что существенно экономит объем цемента, а, следовательно, и себестоимость ЖБИ.

Сфера использования

Область использования конструкций из армированного бетона:

• Формирование воспринимающего нагрузку перекрытия крупнопанельных объектов промышленного назначения.
• Сооружение перекрытий чердачного типа в жилых и административных зданиях с последующей облицовкой ребристой части с внутренней стороны помещения.

Изготовление осуществляется, согласно требованиям действующего стандарта по документации предприятий-производителей железобетонных изделий.

В основном такие плиты используются для перекрытий на чердаках жилых объектов, промышленных сооружений, если расстояние между несущими конструкциями не больше 6 метров

Конструктивные особенности и состав бетона позволяют применять плиты ребристые в следующих условиях:

• при температуре до минус 40 градусов Цельсия для сооружений, постоянно находящихся в естественных климатических условиях пониженных температур;
• при воздействии повышенных до 50 градусов Цельсия температур, связанных с особенностями технологического цикла промышленных предприятий;
• под воздействием газообразных среднеагрессивных составов, воздействующих на железобетон;
• в районах, расчетная сейсмичность которых не превышает 9 баллов;
• для отапливаемых помещений, в которых соблюдается постоянный температурный режим.

Монолитное перекрытие своими руками: опалубка

Естественно, ни о каких специальных опалубках горизонтального типа в процессе самостоятельного изготовления перекрытий речи быть не может – если еще приобретать специальные щиты и домкраты, то экономии не получится. Опалубку для монолитного перекрытия придется изготавливать самостоятельно и делать это надо из подручных или самых доступных по ценовой категории материалов. Это древесина и какой-нибудь листовой материал, к примеру, ОСБ или профнастил – и тот и другой материал стоит недорого, но отличается друг от друга структурой. Монолитное перекрытие по профнастилу отнюдь не делает потолок ровным и гладким – этот материал хорош только тем, что с его помощью получается так называемое ребристое монолитное перекрытие, которое отличается способностью воспринимать большие нагрузки. Это идеальный вариант для межэтажных перекрытий, отличающихся большой плоскостью поверхности – если же говорить о чердачном перекрытии, нагрузка на которое невысока, то здесь лучше заливать плоское перекрытие и использовать для этих целей листы ОСБ.

Опалубка для монолитного перекрытия фото

С этим вопросом мы разобрались, теперь дело за технологией установки горизонтальной опалубки для перекрытий. Здесь все достаточно просто, хотя не скажу, что легко – по сути, придется нагородить целый лес стоек из бруса или металлической трубы (она является более предпочтительной, так как выдерживает большую нагрузку, и ее понадобится меньше). Монтируются такие стойки довольно часто – примерно через каждый метр. Их нужно устанавливать рядами и поверх них укладывать горизонтальную балку, которая и послужит опорой для листового материала. Вся проблема установки такой опалубки заключается в том, что все ее стойки нужно хорошо укреплять, дабы они не попадали раньше времени – это еще одна из причин, которая говорит в пользу металлической трубы для столбиков. В принципе, дерево скрепить легче, но для этого понадобится несколько больше материала. Это к тому, что использование металла не принципиально. Мало того, металлические трубы труднее пристроить в последующем строительстве и отделке, а вот древесину вполне можно будет пустить на ту же крышу, полы и прочие подобные элементы дома.

Когда все стойки с балками будут собраны и установлены на свои места, поверх них укладывается листовой материал – крепить его не нужно, иначе в процессе демонтажа опалубки возникнут проблемы

Здесь особое внимание нужно будет уделить жесткости конструкции, если при ходьбе по опалубке вы почувствуете, что она прогибается, то точно так же она поведет себя и под воздействием бетона. Возможно, чтобы усилить опорные горизонтальные балки, придется уменьшить расстояние между ними – говоря на языке монтажников крыш, понадобится сделать контробрешетку, заложив ее перпендикулярно основным горизонтальным опорам с шагом в 0,5м

Такая система уже точно не позволит листовому материалу прогибаться.

Перекрытие ребристое монолитное фото

После того, как настил будет готов, останется совсем немного – сколотить из доски ограничение по периметру стен и можно будет двигаться дальше. Не лишним будет напомнить, что устройство монолитного перекрытия потребует от вас установки опалубки в четком уровне горизонта – с этим придется несколько повозиться. Это, можно сказать, единственный недостаток самодельной опалубки горизонтального типа, который, в отличие от аналогичной заводской конструкции, не имеет возможности регулировки по высоте.

Расчет монолитного перекрытия

Рассмотрим два расчета (для ребристой панели перекрытия и монолитного ребристого перекрытия с балочными плитами), приведенные в пособии «Проектирование железобетонных конструкций». По приведенным исходным данным смоделируем расчетные схемы в комплексе SCAD с учетом вышеупомянутых особенностей.

Принципиальная схема монолитного облегченного перекрытия.

Ребра представляются стержневыми элементами прямоугольного сечения. Не рассмотрено тавровое сечение ребер, так как, во-первых, это приведет к двойному учету бетона сжатой зоны и исказит итоговый результат, а, во-вторых, моделирование крайних ребер будет некорректным, ввиду того, что одна из полок тавра будет лишней.

Рассматривается 4 типа схем, отличающиеся представлением нагрузки в схеме расчета и типом конечного элемента монолитного перекрытия (таблица 1). Стержневой элемент плоской схемы не имеет жестких вставок в плоскости, поэтому ребра представлены 1 типом элемента в виде пространственного стержня. Таблица 1

Пример 1

Дана железобетонная ребристая плита перекрытия с размерами 3×12 м. Плита включает контурные ребра высотой 450 миллиметров, расположенные по периметру плиты, и поперечные ребра, расстояние между которыми составляет 1,5 метра.

Полка плиты – это однорядная многопролетная плита, обрамленная ребрами. Средние пролеты рассматриваются как плиты, защемленные по контуру, а крайние – в виде плит, защемленных по трем сторонам и опертых на торцевые ребра. Расчет основан на методе предельного равновесия. Сечения поперечных и продольных ребер плиты представлены в виде тавров.

В программе SCAD, помимо комбинированной модели, проведен расчет стержневой модели, где продольные и поперечные ребра представлены таврами с определенными расчетными размерами поперечного сечения. Загрузка поперечного ребра рассматривается по двум схемам.

Таблица результатов расчетов по разным схемам.

Расчеты приведены в таблице 2. Представлены максимальные параметры изгибающих моментов в пролетах ребер. В последнем столбце представлены данные подобранной арматуры по результатам расчета. Расчет для типов схем 1,3 показал, что значения изгибающих моментов меньше, что объясняется действием мембранной группы усилий в оболочках.

Параметры арматуры отличаются не так сильно. Так как подбор арматуры учитывает продольную силу как следствие возникновения распора в ребрах. Разница результатов подбора арматуры между стержневой и комбинированной моделью объясняется меньшим объемом требуемой арматуры для таврового сечения по сравнению с прямоугольным сечением, повышенный объем которого обусловлен большей площадью сжатого бетона.

Данные подбора арматуры приведены с учетом трещинообразования. В таблице 2 приводятся максимальные изгибающие моменты на единицу длины сечения (числитель – МХ, знаменатель – MY). Момент МХ сжимает или растягивает волокна сечения по направлению, параллельном оси Х. В данном случае она направляется вдоль по длинной стороне плиты. Итоги подбора арматуры приведены при расчете по прочности. Значения подобранной арматуры несколько больше по второй группе предельных состояний
