Пример расчёта свайно-винтового фундамента
В следующем примере подробно описано, как рассчитать фундамент на винтовых сваях для постройки каркасного дома.Исходные данные — свайно-винтовой фундамент 6х6:
- типовой дом каркасной конструкции с крыльцом под шиферной кровлей;
- габариты — фундамент 6 на 6 на винтовых сваях при высоте (h) 3 м;
- две взаимно пересекающиеся внутренние перегородки, делящие пространство на 3 помещения;
- крыша со скатом 60⁰;
- материал каркаса — брус 150х150;
- материал стен — сэндвич-панели;
- материал ростверка — брус 200х200.
1. Определяем площадь каждой стены:
- несущие — 18 м²*4 = 74 м²;
- перегородки — 9*2 + 12 = 30 м².
2. Определяем нагрузку стен, используя таблицу:
- для несущих стен — 50 кг*74 = 3700 кг;
- для перегородок — 30кг*30 = 900 кг;
- всего 3700 + 900 = 4600 кг.
3. Прибавляем вес на 36 м² площади:
- цокольного перекрытия — 150 кг*36 (площадь дома) = 5400 кг;
- чердачного перекрытия — 100 кг*36 = 3600 кг;
- крыши 50 кг*36 = 1800 кг;
- в итоге — 4600+5400+3600+1800 = 15400 кг.
4. Прибавляем дополнительный вес и динамические нагрузки (вес снежного наста = 0):
350*36+15400 = 28000 кг.
5. Выбираем коэффициент надёжности 1,4.
6. Берём из таблицы максимально допустимую нагрузку на пяту (ᴓ300) одного свайного элемента: она равна (по таблице) 2600 кг, при расчётном сопротивлении грунта — 3 кг/см² (грунт средней плотности, при глубоком залегании грунтовых вод и промерзании не более 1 м).
7. Подставляем значения в формулу К = P*k/S — 28000*1,4*2600 = 15 (шт). В этом случае 12 свай установим под углы и пересечения, а 3 используем для усиления зон с повышенной нагрузкой.
Основные опорные точки
При расчете необходимо иметь представление о том, как действуют те или иные нагрузки – отсюда можно определить положение опорных точек столбчатого фундамента. Для этого рассмотрим конструкцию здания и то, как перераспределяются по ней нагрузки.
Так, вес кровли и снега на нем передается на стропильную систему. Та, в свою очередь установлена на боковые стены и в некоторых случаях на верхнее перекрытие. Перекрытие тоже опирается на боковые и внутренние несущие стены. В некоторых случаях крыша может выступать за периметр основания дома и опираться на отдельные опоры – столбы или колонны – в этом случае часть нагрузок на стены уменьшается, но в устройстве фундамента должны быть предусмотрены дополнительные опорные точки.
Таким образом, очевидно, что вертикальные нагрузки со стороны кровли и крыши в основном направлены на стены здания.
Это означает, что опорные точки фундамента должны быть расположены в первую очередь под стенами. Как правило, опоры ставятся по периметру всего здания и по линиям расположения несущих стен. Сами стены со своим весом и нагрузками, переданными от верхней части здания, давят на обвязку фундамента.
Нижнее перекрытие оказывает давление в первую очередь на боковые опоры, т.е. на балки нижней обвязки фундамента – по периметру и в более сложном по поперечным балкам.
Как упоминалось выше, в здании могут иметься дополнительные элементы, повышающие общий вес дома. Примером может служить массивное котельное оборудование. Несмотря на то, что вес любых предметов, находящихся в помещении, передается более-менее равномерно на нижнее перекрытие, в таких особо нагруженных местах создаются дополнительные локальные нагрузки на сами балки перекрытия, точнее на участки, расположенные непосредственно под местом расположения оборудования.
Очевидно, что они требуются создания отдельных опорных точек.
Винтовые сваи в опорных точках
Расчёт нагрузки на столбчатый фундамент
Определение нагрузки на фундамент столбчатого типа, осуществляется по одной формуле. Здесь надо учитывать, что воздействие здания будет распределяться между всеми существующими опорами. Требуется умножить площадь сечения столба (Sс) на высоту (H). Результатом вычисления станет получение объёма, который следует перемножить с плотностью материала, используемого для возведения фундамента (q)и общим числом столбиков, заглубляемых в почву.
- Вычисления будут проводиться по следующей формуле: Pфc= Sс× H× q×N.
- Определить суммарное сечение, можно по следующей формуле: Sсо= Sс × N.
Вычислить величину нагрузки на сваи, можно разделив массу дома на его опорную площадь, что будет выглядеть следующим образом: P/Sсо.
Пример расчета фундамента на винтовых сваях
В большинстве случаев расчет свайного основания (в том числе и винтового типа) ведется на специальных программных продукта – так называемых «калькуляторах фундамента». Но всю последовательность вычислений, проводимых таким «калькулятором» можно произвести и вручную.
И далее по тексту мы изложим именно «ручную» методику расчетов. Причем все вычисления будут изложены именно в том прядке, который был описан при изложении типовой методики расчетов свайного основания. Итак..
Определение характеристик почвы
Как говорилось выше, все характеристики почвы определяют в ходе инженерно-геологических изысканий. Однако для сооружения небольших фундаментов под относительно легкие строения можно воспользоваться и усредненными, табличными данными, увязав несущую способность грунта с типом почвы.
Правда, в этом случае вам придется отрыть шурф, обнажающий слой грунта на глубине погружения сваи. Причем в качестве шурфа можно использовать котлован для септика.
Сбор нагрузок
Сбор нагрузок предполагает расчет по массе стройматериалов, эксплуатационной, снеговой и ветровой нагрузкам.
Масса строения 6х4 метра определяется по объему и удельному весу стройматериалов. В среднем на такой дом расходуют около 12 кубов бруса на несущие стены и еще 3-4 куба на обустройство кровли, цокольного и чердачного перекрытия. При удельной массе дерева в 550-600 кг/м3 такой объем пиломатериалов «потянет» на 9-10 тонн.
Эксплуатационная нагрузка считается исходя из площади строения, умноженной на усредненный вес оборудования, мебели и жильцов. И при значении среднего веса в 350 кг/м2 эксплуатационная нагрузка равняется 8,4 тонны (6х4х350).
Ветровая нагрузка определяется по площади пола умноженной на коэффициент (40+15Н), где Н – это высота фасада дома. При высоте фасада в 3,5 метра, ветровая нагрузка равна 2,2 тонны (6х4 х (40+15х3,5)).
Снеговая нагрузка вычисляется по площади кровли, умноженной на коэффициент среднего веса снежного покрова (180 кг/м2 для жилищ, расположенных в средних широтах). И при высоте фронтона в 2 метра площадь двускатной кровли нашего дома равна 34 м2. В итоге, снеговая нагрузка равняется 6,1 тонны (34х180).
Таким образом, сбор нагрузок предполагает, что на грунт и основание будут давить не менее 26,7 тонн общего веса строения.
Расчет параметров свай
Перед тем, как рассчитать количество винтовых свай для фундамента и определить шаг расположения опор, следует вычислить несущую способность одной сваи. Для этого нужно умножить на площадь пяты (винтовой лопасти) опоры несущую способность грунта.
Площадь пяты выбирается по специальной таблице, в которой указан диаметр всех нормированных (производимых по ГОСТ) винтовых свай. Наименьший диаметр такой сваи равен 300 миллиметрам. Следовательно, площадь пяты опоры равняется 706 см2.
А при несущей способности грунта в 3-4 кг/см2 несущая способность сваи будет равна 2,1-2,8 тонны.
Таким образом, для удержания нагрузки в 26,7 тонны достаточно 10-12 свай. Габариты опор берутся по общим рекомендациям. Например, для деревянных конструкций в большинстве случаев советуют опору СВ108 с диаметром стержня в 108 миллиметров.
Свайное поле считают исходя из жесткости балок ростверка. И если под нашим домом заложат металлический или деревянный ростверк то максимальный шаг (расстояние между двумя соседними опорами) будет равен 2-2,5 метрам. Причем формируя свайное поле нужно заложить опоры еще и под межкомнатную перегородку.
https://youtube.com/watch?v=6kJPnSH1oAs
О сайте
zalman
Назначение
Фундамент на винтовых сваях – отличное решение для местности со сложным рельефом, которое к тому же отличается умеренной ценой. Специфика этой технологии позволяет осуществить монтаж опор в течение 3 дней и при этом гарантирует надежность фундамента как минимум 100 лет. Для получения качественного результата необходимо учесть все факторы, заложенные в техпроцесс: равномерное распределение нагрузки, особенности грунта, глубину промерзания почвы, наличие и специфику подземных вод и т. п.
В результате всех вычислений появляются данные, дающие ответ на такие вопросы, как:
- необходимая высота винтовых свай;
- диаметр винтовых свай;
- глубина их установки;
- необходимое количество винтовых свай;
- общая стоимость материалов.
Расчет и проектирование свайно-винтового фундамента
Точный расчет винтового фундамента выполняет конструкторское бюро. Этот этап входит в список обязательных работ при подготовке проектно-технической документации на возведение здания. При этом учитываются несколько показателей:
- определяют тип почвы — эта характеристика влияет на выбор свай и прочность фундамента;
- глубина промерзания — к этому показателю добавляют 20-25 см;
- глубина пролегания грунтовых вод;
- проводится расчет несущей способности 1 сваи;
- определяют вес готового здания с учетом строительных материалов.
Расчет и проектирование фундамента выполняет конструкторское бюро.
Оценка несущей способности
Для каждой сваи указывается ее несущая способность. Так, для опоры диаметром 108 мм этот показатель достигает 5-9 т. Ориентироваться только на эти характеристики не следует, т. к. диапазон составляет 4 т.
На это значение влияет и несущая способность почвы, которая изменяется в зависимости от ее типа. Определить вид грунта для дальнейших подсчетов можно 3 способами:
- Геологическими изыскательскими работами. В ходе их проведения эксперты пробуривают на участке скважину, берут образцы земли и изучают их. Этот способ дает максимально точные результаты и имеет минимальный поправочный коэффициент — 1,2. Минусом этого варианта является высокая стоимость.
- Вкручиванием пробной сваи. Во время установки опоры проверяют крутящий момент. Поправочный коэффициент в этом случае немного выше — 1,25. Недостаток этого метода заключается в необходимости привлечения специалистов.
- Бурением скважины своими силами. После достижения нужной глубины из отверстия извлекают грунт и классифицируют его. Поправочный коэффициент достигает 1,6-1,7, однако финансовые затраты минимальные.
Оценка нагрузок
Под нагрузкой принято понимать вес готового строения вместе с мебелью и снежным покровом на крыше в зимнее время. Расчет лучше поручить опытным специалистам, однако приблизительные данные можно вычислить самостоятельно.
Оценку нагрузок лучше поручить опытным специалистам.
Для расчета потребуется несколько показателей:
- Площадь стен (внешних и внутренних) и материал.
- Площадь междуэтажных перекрытий и материал, из которого они изготовлены.
- Площадь крыши и разновидность кровельного материала.
- Вес ростверка. Его рекомендуют учитывать только в том случае, если сваи обвязываются железобетонной конструкцией. При использовании деревянного бруса такой ростверк можно не учитывать.
Число свай
Чтобы рассчитать количество опор, суммарное значение нагрузки при строительстве делят на возможную нагрузку 1 сваи. Если полученное число дробное, то его округляют в большую сторону. Например, результат 14,7 будет округлен до 15. Количество опор, полученное в результате расчета по формуле, является минимальным, но не окончательным. Некоторые корректировки вносят с учетом проекта здания
При этом важно учитывать план постройки и материал, используемый для строительства:
- Шаг 3000 мм при установке опор применяют, если дом будет из бруса, бревен или построен по каркасной технологии.
- Шаг 2000 мм рекомендуется для более тяжелых конструкций, например, дома из шлако-, газо- или пенобетона.
- Шаг 3000-3500 используют при возведении легких ограждений.
При расстановке свай важно соблюдать несколько требований:
- Опоры должны быть по углам дома и в местах, где несущие стены примыкают к внешним или пересекаются между собой.
- В местах прохождения капитальных и наружных стен опоры должны располагаться на равном друг от друга расстоянии. Шаг рассчитывают с учетом строительных материалов.
- Пристройки к дому должны иметь отдельный фундамент, не связанный с опорой дома. В целях экономии можно использовать сваи меньшего диаметра.
- Если в доме будет камин, печь или котел, то в этом месте устанавливают 2 дополнительные опоры.
Чтобы рассчитать количество опор, вычисляют нагрузку на одну сваю.
Выбираем оптимальную длину
При проектировании свайных фундаментов нужно помнить, что длина несущих элементов должна быть достаточной, чтобы достичь глубины промерзания почвы и упереться в прочные слои грунта. Ведь, если будут допущены ошибки в проектировании, тогда возникает проседание отдельного угла дома с дальнейшим его разрушением. Поэтому, длина конструкции выбирается с учетом некоторых важных факторов
Плотность грунта
Таблица плотности грунта для расчета свайного фундамента
Если грунты сыпучие и не способны выдерживать большие нагрузки, тогда сваи опускаются до глубины промерзания или достижения прочных почв. На строительной площадке нужно проводить подробные геодезические исследования, провести сбор данных о состоянии почвы и уровня грунтовых вод. Делается это методом глубинного керна или вручную с помощью лопаты.
Если под слоем залегают прочные почвы типа глины или песка, тогда нужно использовать сваи длиной до 2,5 метра. Если под слоем плодородной почвы есть породы низкой плотности, тогда с помощью садового бура делается скважина до уровня залегания прочных пород и по глубине скважины рассчитывается длина несущих элементов.
Перепад высот на участке
Пример расчета высоты свайного фундамента с перепадом высоты на участке
Как правило, при возведении таких фундаментов редко когда делают выравнивание участка по единой плоскости из-за больших финансовых расходов.
Тогда делают скважину в самом низком месте будущего фундамента и в самом высоком, затем рассчитывают длину скважины в обоих местах. Понятно, что далеко не всегда уровень прочных пород будет одинаковым на различных отметках, поэтому бурение проводится в нескольких местах.
В результате получается полноценный проект выбора оптимальной длины основания для дома с учетом типа грунта и высоты на участке. Устанавливать сваи одинаковой длины в таких случаях запрещено, в противном случае возникнет крен в сторону меньшего сопротивления почвы.
Расчет свайно-винтового фундамента
Подробнее как рассчитать число винтовых столбов для фундамента разберем на примерах.
Пример 1.
Для первого примера рассчитаем число основ для двухэтажного дома 6 м. шириной и 12 длинной. Материал – брус. Высота потолков – 2 м. Тип грунта – плотный крупный гравелистый песок.
- Вся тяжесть такого материала считается по принципу – кубический метр бруса умножить на один кубический килограмм. В нашем случае – 52 кубических метра бруса умножаем на 800 кг/куб. Груз дома – 41600 кг, учитывая стропильную систему и тяжесть кровли.
- ПН составляет 150 кг на 1 квадратный метр помещения. Значит ПН = 6*12*150. ПН = 10800 для одного этажа, или 21600 для двух.
- Ветровую и снежную массу рассчитываем следующим образом – 6*12*100 (средний вес снега на 1 квадратный метр) = 7200 кг.
- Далее мы должны рассчитать общее давление основы дома на балки. 41600+21600+7200=70400. Затем общий вес стоит умножить на коэффициент надёжности, который равен 1,1. Сумма тяжести– 77440.
- После того как мы закончили расчет веса на винтовые опоры для фундамента, можно определить точное количество требуемых нам столбов. Рассчитать количество столбов, можно разделив всю массу дома на 2500 (тяжесть выдерживаемая опорным столпом ВСК 108х300х2500). Таким образом, для нашего двухэтажного дома из бруса 200х200, нам потребуется 31 опора.
После того расчет фундамента на опорах с лопастями закончен — устанавливаем их согласно схеме обвязки дома и на расстоянии между сваями не больше 2,5 м.
Пример 2.
Для второго примера попробуем построить другой дом и рассчитать винтовой фундамент. Это будет одноэтажный дом со сторонами 6 и 8 м. Высота потолка 2 м. Грунт тот же – плотный крупный гравелистый песок. Материал – газобетон.
- Расчетный вес такого дома будет составлять 143 960 килограммов.
- Полезная нагрузка составит 6*8*150 = 7200 килограмм.
- Далее нужно рассчитать ветровую и снежную нагрузку. 6*8*100 = 4800 кг.
- Сложив все цифры воедино мы получим общую тяжесть нашего дома, а именно – 155 960 килограмм.
- Множим на коэффициент надёжности — 1,1 и получаем 171556.
- После того как расчет нагрузки на опоры фундамента окончен, нужно подсчитать точное количество требуемых нам опор. Для этого дома мы задействовали столбы типа ВСК 89х250х2500, способные выдерживать до 2-х тонн груза включительно.171556/2000~ 86. Таким образом нам понадобится 86 столбиков для нашего дома. Расстояние между сваями не больше 2,5.
Пример 3.
В последнем примере мы опять постараемся рассчитать фундамент, какой грузоподъемностью он будет обладать, расстояние между опорами и их точное число. Наш дом будет стоять на плотной сухой глине, и иметь два этажа. Материал внутренней и внешней отделки – каркасная стена с уплотнителем и толщиной в 15 см. Размер дома – 6 на 8 м.
- Материалы составят – 56730 кг.
- Ветровая и снежная масса – 6000.
- ПН – 9000.
- Общая масса – 71730 кг. Множим на коэффициент надёжности 1,1 и получаем общую массу – 78 903 кг.
- Далее делим это число на 1000 (тип опоры — ВСК 76х200х2500). Для такого дома нам понадобится 79 столпов, но поскольку мы имеем не самый устойчивый грунт данное число стоит умножить на 1,5. Итоговое число опор – 119. Максимальное расстояние между такими сваями 1-1,5.
Наконец хотелось бы сказать, что когда вы выбрали для себя данный тип фундамента, выяснили расстояние между сваями и подсчитали наш чертеж, всё равно обратитесь за перепроверкой и установкой к квалифицированным специалистам.
https://youtube.com/watch?v=7HYqeVLjYyY
Подробно о свайном фундаменте с ростверком
С одной стороны, ростверк выполняет функцию связного элемента для отдельных свай, с другой – это основа для остальной конструкции здания. Ростверк и сваи условного фундамента объединяются попарно (ленточный тип связки) либо объединяются все оголовки (плиточный тип). Ростверк для дома может изготавливаться из таких материалов:
- Армированный бетон. Бетонная лента укладывается на оголовки свай, расположенные на уровне земли. Во время проектирования также указываются места прокладывания неглубоких траншей, проходящих вглубь ростверка.
- Бетонный ростверк подвесного типа. Аналогичный способ, при котором между грунтом и ростверком оставляется зазор. Этот промежуток позволяет компенсировать возможные колебания грунта (в рамках нормы).
- Ростверк из железобетона. Основой служит двутавр и швеллер (для монтажа под несущие стены СНиП рекомендует) швеллер 30.
- Деревянные брусья. В последнее время практически не применяются.
Легкое сооружение – простой выбор
Небольшой вес ограждающей конструкции (даже в случае обшивки каркасного дома ЦСП дом намного легче, чем построенный из кирпича или бетона) и равномерная нагрузка на основание дают возможность выбора практически любого типа фундамента. Поэтому конструкция определяется типом грунта и другими геодезическими особенностями местности в пятне застройки.
Рассмотрим известные типы оснований под каркасный дом в подробностях.
Монолитная плита
Начнем с самого дорогого по стоимости фундамента – плитного. Здесь заливается сплошная армированная бетонная подушка под всю площадь здания. Этот вариант надежный и долговечный, но его стоимость превысит затраты на строительство самого каркасника.
Преимущества – прочность, долговечность, устойчивость к механическим воздействиям и пучению грунта. Недостатки – высокая цена, невозможность монтажа в местах с ярко выраженным рельефом, на торфяниках и пылистых песках (там он попросту будет медленно уходить в грунт, перекашивая плоскость).

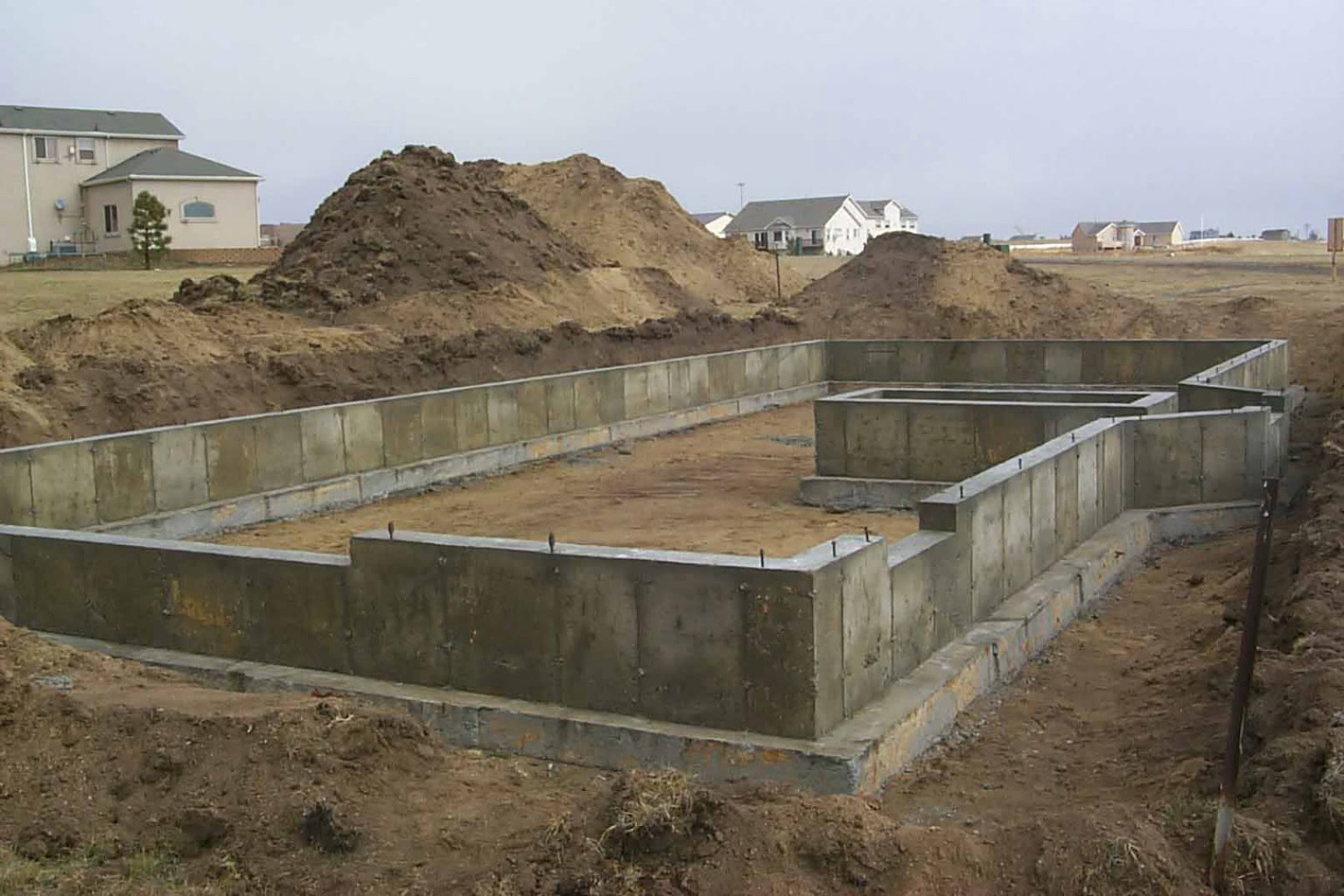

Заглубленный ленточный фундамент
Это вариант для тех, кто хотел бы иметь в своем доме просторный подвал для оборудования мастерской, винного погребка, хранилища для домашних заготовок или других бытовых помещений. Стоимость его ниже, чем плитного, но затраты все же внушительные – как временные и трудозатраты, так и финансовая нагрузка. Заглубленная лента – надежное основание и для кирпичного здания с толстыми стенами, что уж говорить о легком каркаснике. Но есть и ограничения. Определенные неудобства возникнут при попытке заложить фундамент в местах с каменистым грунтом, придется вызывать спецтехнику. Песчаные, болотистые почвы и торфяники же не выдержат давления фундаментной конструкции. За 1-2 зимы сооружение перекосится.

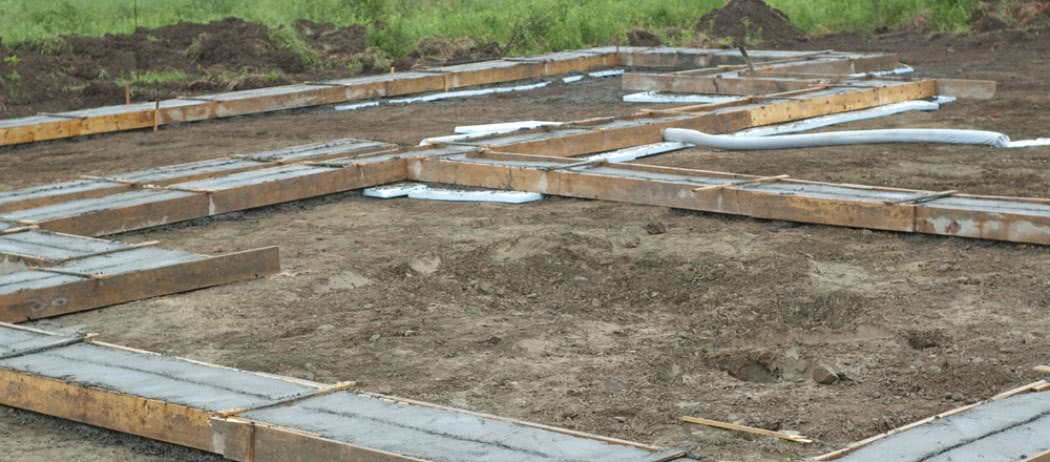

Мелкозаглубленная или поверхностная лента
Такое основание обойдется дешевле, чем массивный заглубленный. А учитывая малый вес каркасных домов, фундамент подойдет для строительства. Выбирая конструкцию рассчитывают даже на миниатюрный подвал.
Основание подойдет для стабильных почв без заболачивания. Допустимо неглубокое залегание грунтовых вод. Минус – потребуется дополнительная привязка к точке незамерзания буронабивными сваями.

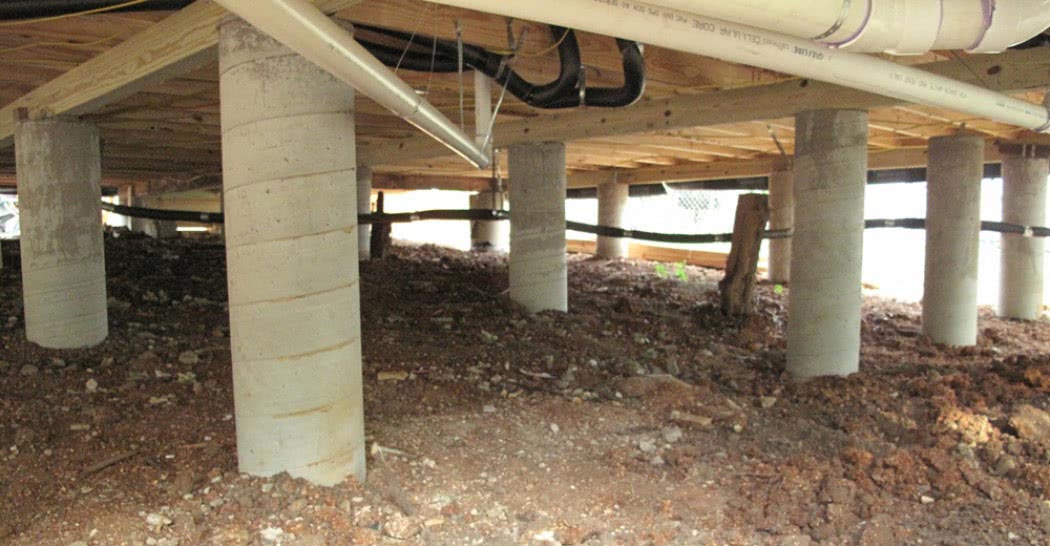

Буронабивной фундамент
Основание, которое выполняют даже самостоятельно, особенно для компактных зданий. В шурфы, выбитые по схеме, указанной в проекте, закладывается арматура, после чего заливается бетон. Удешевляют процесс использованием большого количества бута.
Полноценного подвала не будет. Но есть у этого типа огромный плюс – нормальная эксплуатация в условиях песчаных грунтов и торфяников. Каменистые почвы станут препятствием для сооружения буронабивного основания.

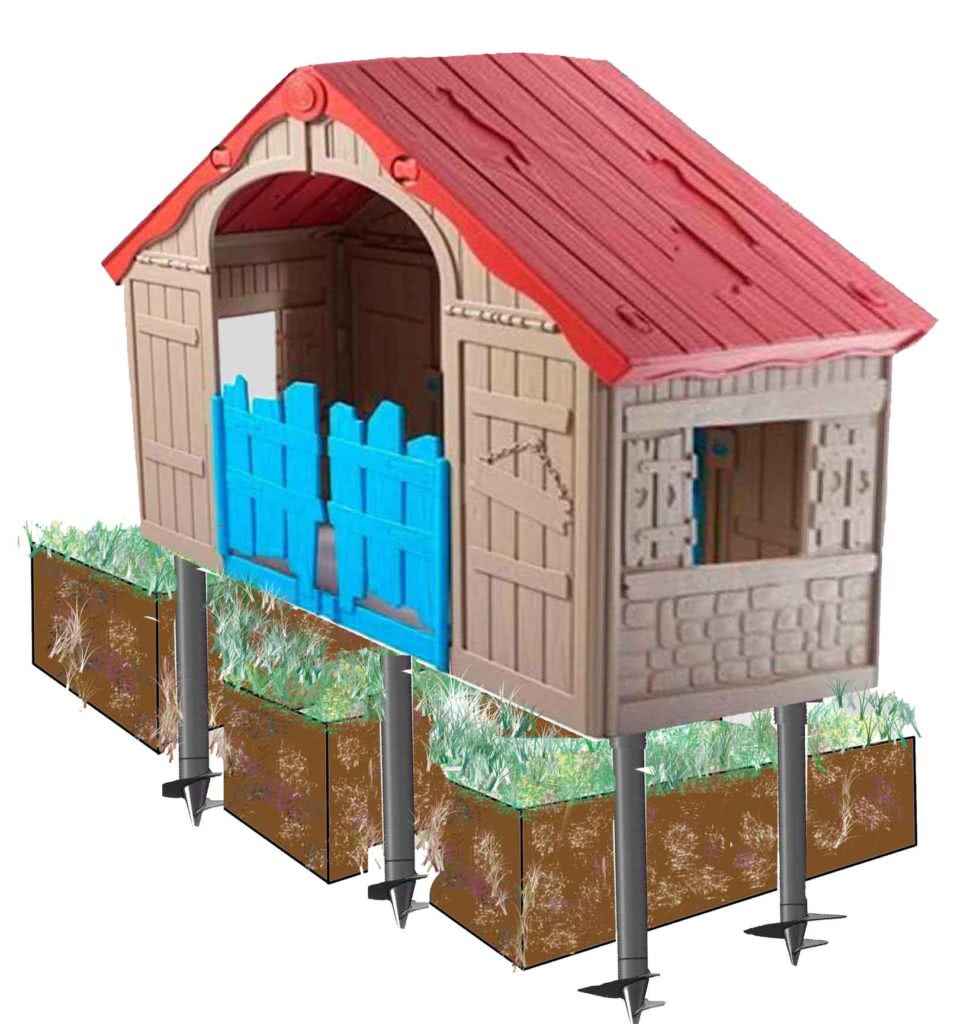

Свайно-винтовое основание
Металлические сваи – один из экономных, но практичных типов фундамента для каркасных и брусовых домов. Минус один – монтаж фундамента на каменистых грунтах практически невозможен. Ну и если одна свая по причинам вышла из строя – заменить ее будет непросто (хотя при соблюдении технологии изготовления и монтажа это потребуется максимум в 3% случаев). Свайный фундамент недорогой, быстро монтируется и готов показать свои возможности в заболоченной, подтапливаемой местности, на торфяных или песчаных почвах (плывунах). Не преграда для него и перепад рельефа.
Опорно-столбчатый фундамент
Этот тип обычно входит в базовую комплектацию легких дачных домов и зданий для сезонного пребывания. Надеяться на него особенно не стоит, только для небольших садовых домиков он и пригодится.
Если переоценить его возможности – потребуется скорый ремонт.
Диаметр свай
Применяемые в частном строительстве винтовые сваи могут иметь различный диаметр. При выборе диаметра следует учитывать предполагаемый вес на конструкцию и особенности сооружения.
- 108 мм. Такие несущие конструкции применяются в том случае, если требуется строительство двухэтажного и одноэтажного дома небольшого веса из газоблоков. брусов и других нетяжелых материалов;
- 89 мм. Применяются только для одноэтажного строительства, небольших дачных домиков и различных построек хозяйственного назначения;
- 76 мм. Используются для тяжелых заборов, а также деревянных дач и хозяйственных построек;
- 57 мм. Могут применяться только для легких заборов, например, на основе сетки.
Определение термина “свайный фундамент”
В общем виде свайный фундамент представляет собой погруженные в грунт сваи, объединенные сверху железобетонными (бетонными) балками или плитой (ростверками).
Когда целесообразно применять свайный фундамент.
Рассмотрим предпосылки применения свайного фундамента в частном строительстве.
Необходимость в возведении свайного фундамента при особых условиях
Причина 1. В ряде случаев при строительстве дачного дома или коттеджа в верхней части основания возводимого здания может находиться относительно слабый слой грунта.
К слабым грунтам можно отнести:
- Суглинки и глины в текучепластичном состоянии;
- Лёссовидные грунты – содержат более 50% пылевидных частиц при незначительном наличии глинистых и известковых частиц. Лёссовидные грунты при наличии воды размокают и теряют устойчивость;
- Плывуны – песчано-глинистые грунты, сильно насыщенные водой;
- Растительные грунты – различные почвы с примесью % перегноя, торф и заторфованные грунты, илы, сапропели, глинистые грунты, иольдиевые глины, грунты мокрых солончаков.
В этом случае возникает необходимость в передаче давления от здания на более плотный грунт, залегающий на некоторой глубине в зависимости от геологических условий.
Тогда рекомендуется устраивать фундаменты из свай, которые способны воспринимать большие нагрузки по сравнению с фундаментами неглубокого заложения. Особенно эффективны фундаменты в пучинистых грунтах при их глубоком промерзании более 1,5 метра. В этом случаи свайный фундамент более надежный чем столбчатый и тем более ленточный
Причина 2. Возможно применение свайных фундаментов и в плотных грунтах в целях уменьшения объема земляных работ, расхода бетона, снижения трудоемкости и стоимости строительства. При устройстве свайного фундамента отпадает необходимость в рытье котлована, складировании вынутого грунта, вывозе грунта, обратной засыпке и т.д. Если у Вас возникла необходимость соорудить фундамент за короткое время, малыми силами и с минимальными затратами, тогда вариант свайного фундамента – это Ваш вариант. К примеру, для сооружения одной сваи длиной 3 метра и диаметром 300 мм, потребуется выполнить земляных работ объемом 0,2 м3 земли (при помощи бура), а в случае с устройством ленточного фундамента объем земляных работ будет гораздо больше (в зависимости от ширины подошвы фундамента). Этот вариант приемлем, если в проекте дома не предусмотрен подвал.
Причина 3. В случае если при расчете ленточного фундаменты ширина фундамента получается слишком большой (больше 1,5 м), имеет смысл применить свайный фундамент, что сократит расход материала.
Причина 4. В случае, если выбор типа фундамента диктуется видом несущего остова, к примеру, если Вы решили использовать каркасный несущий остов на основании, сложенном слабыми грунтами, то рационально будет применить свайные кусты под каждую колонну, а не делать ленточный фундамент.
Конструкции свайных фундаментов очень разнообразны и зависят:
- от выбора типа свай,
- способа их изготовления и погружения в грунт,
- расположения их под строящимся зданием,
- от характера работы сваи в грунте,
- от конструкции ростверков.
Для изготовления свайных фундаментов привлекается большое количество специальной строительной техники, что, конечно, не приемлемо для дачного строительства. Поэтому мы остановимся на тех конструкциях свайных фундаментов, которые под силу индивидуальному застройщику.
Схема армирования и составляющих свайного фундамента.
Как правильно определить расход материалов на фундамент – готовимся к выполнению расчетов
До начала строительных мероприятий важно правильно определить потребность в стройматериалах. Это позволит спланировать объем затрат и рационально использовать имеющиеся финансовые ресурсы
Так как возведению домов предшествует строительство основы, необходимо на начальном этапе рассчитать необходимый для заливки основания объем бетонной смеси. Для того чтобы выполнить расчет фундамента, калькулятор необходим.
Выполнить калькуляцию можно различным образом:
- воспользовавшись готовой программой. Ускорить вычисления поможет размещенный на профессиональных сайтах калькулятор для расчета фундамента;
- выполняя расчет вручную. Несложно, используя обычный калькулятор, рассчитать количество бетона на фундамент с высокой степенью точности.
При выполнении калькулирования необходимо учитывать, что количество бетонного раствора измеряется в кубических метрах, а не в литрах или тоннах. Учитывая это, в процессе вычислений получим объем бетонного состава, а не вес. До начала расчетов следует определиться с типом и конструкцией основания.
Для этого необходимо выполнить ряд мероприятий:
- провести геодезические изыскания. Они помогают определить уровень расположения грунтовых вод, характеристики почвы и глубину промерзания;
- определить действующие на основу нагрузки. Поможет правильно и быстро рассчитать фундамент под дом калькулятор, размещенный на сайте.
Расчет фундамента на примере бани 6×4 метра
Произведя расчет количества бетона для фундамента, калькулятор учтет следующие данные:
- тип сооружаемого основания. Профессиональная программа позволяет рассчитать ленточную основу, плитное основание и столбчатую конструкцию;
- конструкцию фундаментной базы и ее размеры. Конфигурация и габариты зависят от особенностей здания, действующих нагрузок и характеристик почвы;
- марку применяемого для заливки бетонного раствора. Она выбирается в зависимости от уровня механических нагрузок;
- уровень промерзания почвы. Он определяется с учетом территориального расположения объекта строительства.
От полноты введенных данных зависит правильность подсчета раствора, а также расхода материалов.
Как рассчитать материалы на фундамент столбчатого типа
При строительстве столбчатой основы необходимо правильно выполнить расчет фундамента для дома.
Калькулятор, выполняющий расчет онлайн, обрабатывает следующие данные:
https://youtube.com/watch?v=V0lZiQKSIcQ
- количество опорных колонн;
- диаметр и высоту свай;
- размеры находящейся в грунте расширенной части опоры;
- габариты ростверка;
- конфигурацию ростверковой конструкции;
- марку используемой бетонной смеси.
Используя имеющуюся информацию о конструктивных особенностях и размерах свайного основания можно произвести вычисления в ручном режиме. Для этого необходимо определить объем одной опоры и умножить полученное значение на общее количество свай. Объем ростверка рассчитывается аналогично ленточной основе. Сложив объем опор с объемом ростверка, получим общий объем свайной конструкции. Теперь рассчитать количество бетона не составляет труда.
Калькулятор бетона на фундамент в виде монолитной плиты
Расчет материалов для плитного фундамента
Планируя забетонировать монолитную плиту, застройщики сталкиваются с проблемой, как рассчитать количество бетона на фундамент.
Калькулятор позволяет быстро определить расход бетонной смеси после введения в соответствующие графы программы следующих параметров:
- длины плитной основы;
- ширины фундаментной плиты;
- высоты железобетонной базы.
Выполняя вычисления вручную, можно пренебречь объемом, который занимает арматурный каркас. Необходимо просто перемножить размеры конструкции и получить ее объем, который примерно соответствует потребности в бетонном составе. Для получения точных значений необходимо использовать программные методы.
Ленточный фундамент.
Объем ленточного фундамента можно вычислить намного легче других, для этого нам нужно знать суммарную длину, высоту и ширину. Площадь опоры, влияет на ширину вычисленную в начале, но средняя ширина такого типа фундамента составляет около 40 сантиметров. Высоту так же возьмем из предыдущих расчетов, берем значение в 1,5 метра. Общую длина ленты вычисляем также как и периметр.
Для здания, имеющего размер 5 на 8 метра и имеющего одну стену длинной 5 метров, периметр равен 5+(8+5)*2=45 метра.
