Какой фундамент лучше возвести для газобетонного дома?

Перед установкой фундамента для дома из газобетона учитывают такие факторы:

газобетон имеет низкую прочность и применяется для строительства невысоких зданий в 1-3 этажа. Это учитывают при выборе фундамента, так как тогда нет необходимости тратиться на массивное монолитное основание;

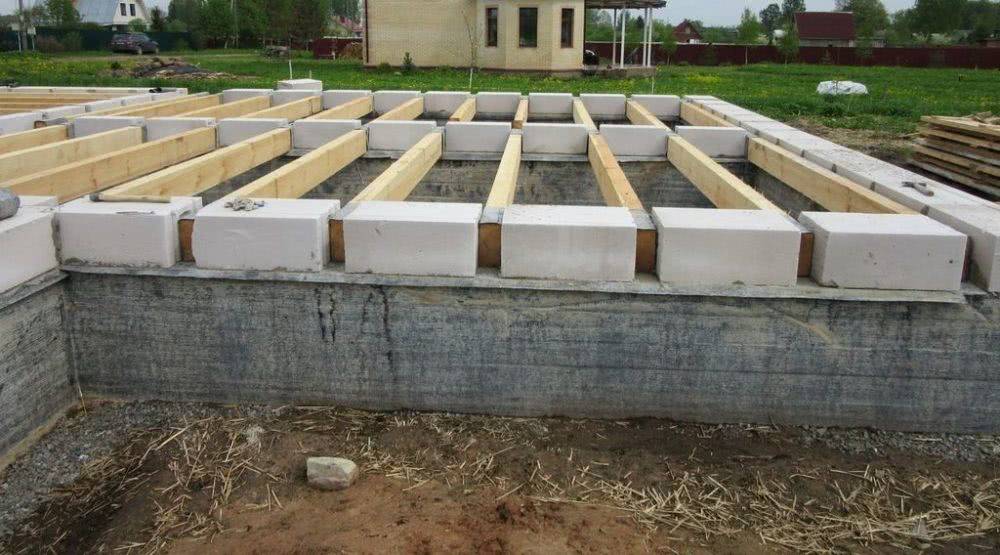

Фундамент под дом из газобетона

учитывают геологию участка, уровень подземных вод и глубину промерзания; берут во внимание необходимость помещения под погреб

Монолитный плитный фундамент

Монолитная плита универсальна, она подходит для любого типа грунта с ровным рельефом. Он считается самым дорогостоящим, так как потребуется большое количество материалов на его заливку, однако обеспечивает надежность и прочность основанию.

Монолитный фундамент устанавливают по всему периметру здания:

• подходит для любого типа грунта;
• качественно выдержит газобетонные стены 1-2 этажного здания;
• не боится деформаций грунта и подземных вод.

Такой фундамент стойкий к перепадам температуры и его не нужно углублять до уровня промерзания земли.

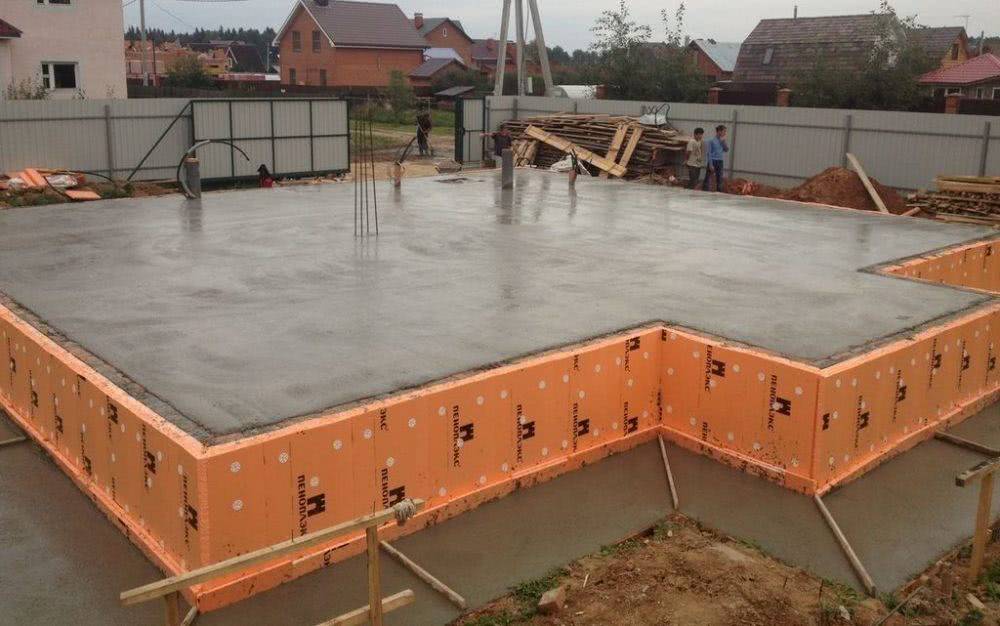

Монолитный плитный фундамент

Ленточный монолитный каркас

Ленточный фундамент для дома имеет форму ленты и заливается по периметру дома и под всеми несущими стенами здания. Если газобетонный дом будет без подвального помещения, то выбирают мелкозаглубленный ленточный фундамент. При необходимости подвала и возведении основания на глиняной и пучинистой почве потребуется заглубленный тип такого фундамента.

Легкий газобетон подходит для ленточного фундамента под дом, однако перед его установкой требуется провести качественный анализ грунта

Перед заливкой важно:

• установить прочную и надежную опалубку для фундамента;
• засыпать подушку из песка и щебеня и надежно её утрамбовать;
• провести армирование арматурой периодического профиля.

Фундамент столбчатый монолитный

При устройстве столбчатого фундамента можно сэкономить на материалах в сравнении с предыдущими видами фундаментов. Такой фундамент подходит для легких построек и устанавливается на грунты с невысоким уровнем грунтовых вод. Такое основание часто выбирают, если в проекте дома не предусмотрен подвал.

Устройство столбчатого монолитного фундамента

Столбчатый фундамент подходит:

• непучинистым и глиняным грунтам;
• слишком пластичные грунты требуют дополнительного укрепления фундамента;
• на склонах укрепляют дополнительными упорами.

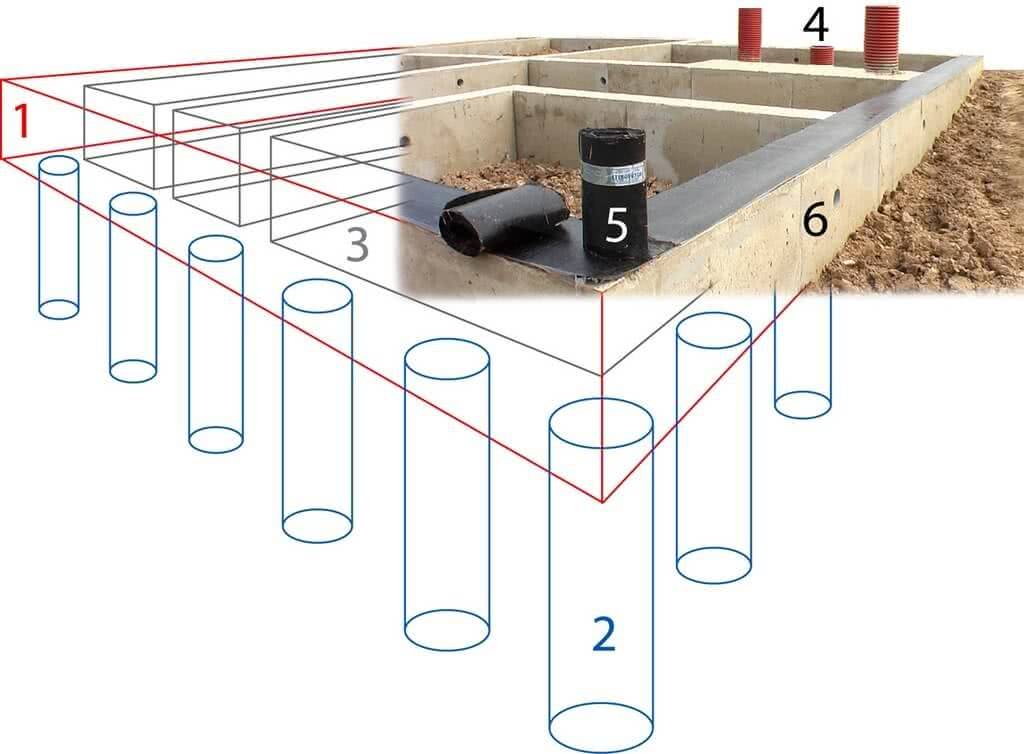

Свайный фундамент

На почве с высоким уровнем подземных вод и в случае если грунт на участке плывучий, целесообразно устанавливать свайный фундамент под газобетон. Тогда сваи будут передавать нагрузку от здания глубоко залегающему прочному грунту. Буронабивные сваи пользуются высокой популярностью из-за возможности не применять спецтехнику.

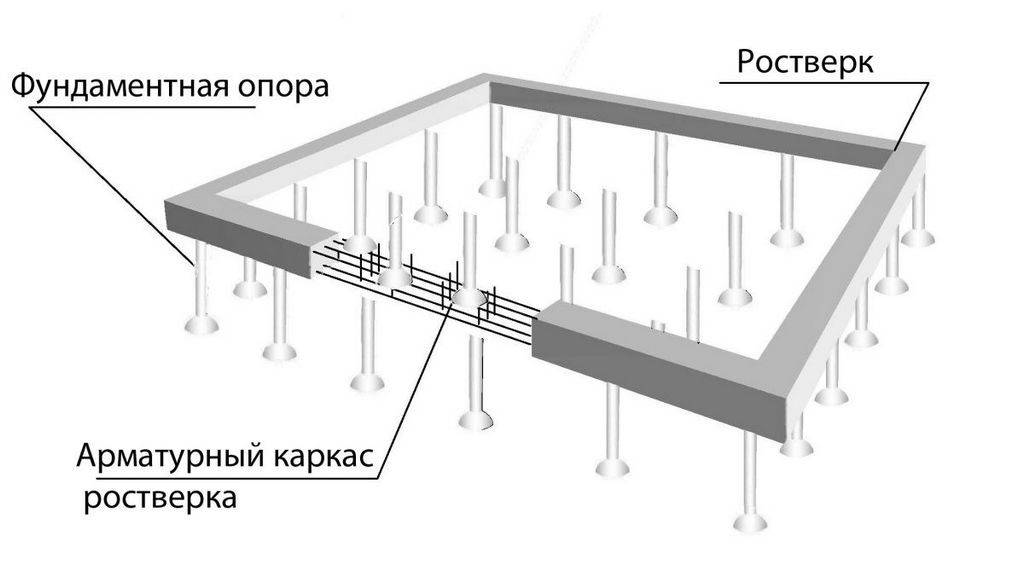

Свайное основание под газобетон связывается железобетонным ростверком на который будут установлены стены газобетонных блоков. К преимуществам фундамента из свай относят:

• высокая скорость монтажа;
• имеет качественные несущие способности;
• применяются на неровных участках со значительной глубиной промерзания почвы.

Свайный фундамент технология

Монолитная конструкция

Если выбор остановился на монолитной плите, заливка фундамента под дом из газобетона включает такие этапы:

1. Подготовительные работы. Расчищается и выравнивается стройплощадка, вырывается котлован. Мелкозаглубленному фундаменту для дома из газобетона снимают 50-70 см грунта.
2. Установка опалубки. Возводится по всему периметру котлована с помощью древесных досок и листов фанеры.
3.  Засыпка песчано-щебневой подушки. Она достигает 25-35 см и каждый из материалов максимально трамбуется.
4. Армирование. Перед армированием проводят гидроизоляцию подушки с помощью рулонов рубероида. Арматуру вяжут специальной проволокой и устанавливают на подставки чтобы она оказалась внутри бетонного основания.
5. Заливка бетонного раствора.

Выгодная альтернатива — сваи и столбы

Многие специалисты считают эти виды фундаментов для газобетонного дома наиболее подходящими. Их отличительными преимуществами является:

• бюджетность;
• сваи легко и быстро монтируются;
• длительный срок службы основания.

Фундаменты из столбов или свай потребуют от хозяина дома меньших денежных и силовых затрат. Такие основания легче устанавливаются, а свайный фундамент подходит для проблемных грунтов. Винтовые сваи можно устанавливать в любое время года. Они не требуют бурения скважин и гидроизоляции.

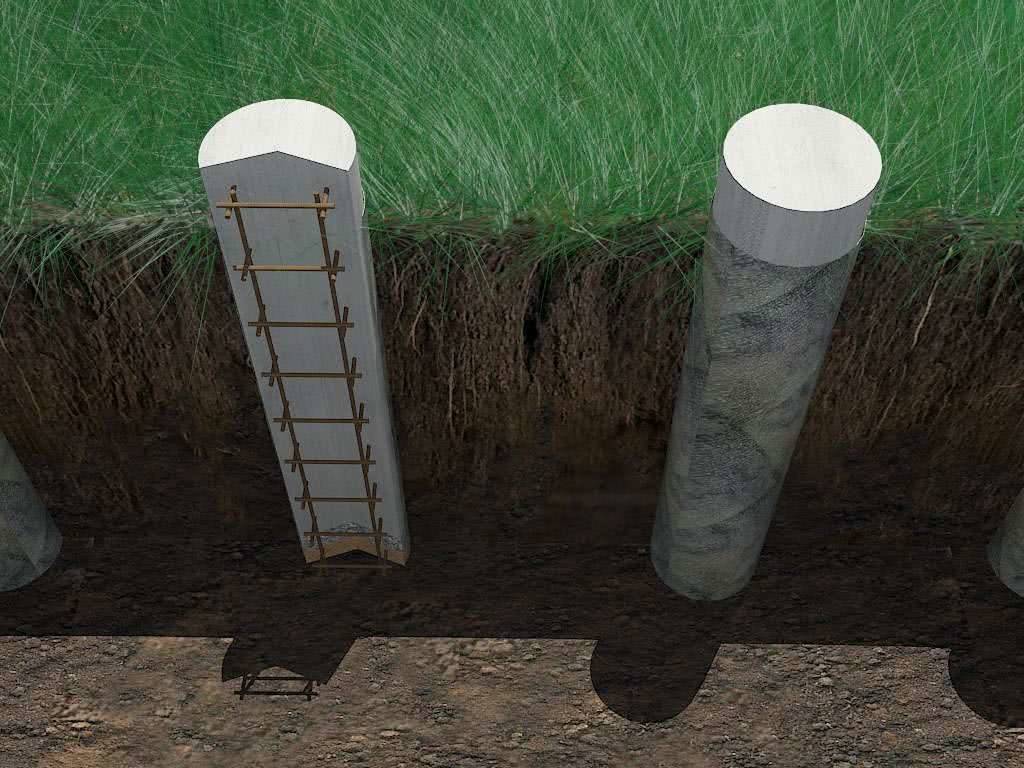

Бетонные столбы для фундамента

Армирование фундаментной плиты

Арматура в фундамент в этом случае укладывается неравномерно. Необходимо усилить конструкцию в местах наибольшего продавливания. Если толщина элемента не превышает 150 мм, то армирование для монолитной плиты фундамента выполняется одной сеткой. Такое бывает при строительстве небольших сооружений. Также тонкие плиты используются под крыльца.

Для жилого дома толщина фундамента обычно составляет 200—300 мм. Точное значение зависит от характеристик грунта и массы здания. В этом случае арматурные сетки укладываются в два слоя друг над другом. При монтаже каркасов необходимо соблюдать защитный слой бетона. Он позволяет предотвратить коррозию металла. При возведении фундаментов величина защитного слоя принимается равной 40 мм.

Диаметр армирования

Перед тем как вязать арматуру для фундамента, потребуется подобрать ее сечение. Рабочий стержни в плите располагаются перпендикулярно в обоих направлениях. Для соединения верхнего и нижнего ряда используют вертикальные хомуты. Общее сечение всех прутов в одном направлении должно составлять не менее 0,3% от площади сечения плиты в этом же направлении.

Если сторона фундамента не превышает 3 м, то минимально допустимый диаметр рабочих прутов назначается равным 10 мм. Во всех остальных случаях он составляет 12 мм. Максимально допустимое сечение — 40 мм. На практике чаще всего используют стержни от 12 до 16 мм.

Перед закупкой материалов рекомендуется посчитать массу необходимой арматуры для каждого диаметра. К полученному значению прибавляют примерно 5 % на неучтенные расходы.

Укладка металла по основной ширине

Схемы армирования монолитной плиты фундамента по основной ширине предполагают постоянные размеры ячейки. Шаг прутьев принимается одинаковым независимо от расположения в плите и направления. Обычно он находится в пределах 200—400 мм. Чем тяжелее здание, тем чаще армируют монолитную плиту. Для кирпичного дома рекомендуется назначать расстояние 200 мм, для деревянного или каркасного можно взять большее значение шага

При этом важно помнить, что расстояние между параллельными прутами не может превышать толщину фундамента более чем в полтора раза

Обычно и для верхнего, и для нижнего армирования используют одинаковые элементы. Но если есть необходимость уложить пруты разного диаметра, то те, которые имеют большее сечение укладывают снизу. Такое армирование плиты фундамента позволяет усилить конструкцию в нижней части. Именно там возникают наибольшие изгибающие силы.

Основные армирующие элементы

С торцов вязка арматуры для фундамента предполагает укладку П-образных стержней. Они необходимы для того, чтобы связать в одну систему верхнюю и нижнюю часть армирования. Также они предотвращают разрушение конструкции из-за крутящих моментов.

Зоны продавливания

Связанный каркас должен учитывать места, в которых изгиб ощущается больше всего. В жилом доме зонами продавливания будут участки, в которых опираются стены. Укладка металла в этой области осуществляется с меньшим шагом. Это значит, что потребуется больше прутов.

Например, если для основной ширины фундамента использован шаг 200 мм, то для зон продавливания рекомендуется уменьшить это значение до 100 мм. При необходимости каркас плиты можно связать с каркасом монолитной стены подвала. Для этого на этапе возведения фундамента предусматривают выпуски металлических стержней.

Общие сведения по результатам расчетов

• П ериметр плиты — Длина всех сторон фундамента
• П лощадь подошвы плиты — Равняется площади необходимого утеплителя и гидроизоляции между плитой и почвой.
• П лощадь боковой поверхности — Равняется площади утеплителя всех боковых сторон.
• О бъем бетона — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
• В ес бетона — Указан примерный вес бетона по средней плотности.
• Н агрузка на почву от фундамента — Распределенная нагрузка на всю площадь опоры.
• М инимальный диаметр стержней арматурной сетки — Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения плиты.
• М инимальный диаметр вертикальных стержней арматуры — Минимальный диаметр вертикальных стержней арматуры по СНиП.
• Р азмер ячейки сетки — Средний размер ячеек сетки арматурного каркаса.
• В еличина нахлеста арматуры — При креплении отрезков стержней внахлест.
• О бщая длина арматуры — Длина всей арматуры для вязки каркаса с учетом нахлеста.
• О бщий вес арматуры — Вес арматурного каркаса.
• Т олщина доски опалубки — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
• К ол-во досок для опалубки — Количество материала для опалубки заданного размера.

Армирование бетона – почему это необходимо?

Армирование фундамента – это обязательный процесс, при котором происходит усиление конструктивных особенностей бетона и повышение его эксплуатационных характеристик. Арматура – это важнейший защитный компонент, количество которого рассчитывается по определенной схеме с учетом всех факторов, главными из которых выступает правильная организация хода строительных работ и выбор материала.

Армирование фундамента

Бетонный раствор, который состоит из воды, цемента и песка, после застывания представляет собой достаточно прочный материал с хорошими характеристиками. Однако в процессе эксплуатации возникает постоянное вспучивание грунта и перепады температурного давления. Эти факторы негативно влияют на бетон, который трескается и теряет форму и постепенно разрушается под их воздействием. Для предотвращения этих явлений в процессе строительства используется стальная арматура различного класса и размера, которая интегрируется в структуру бетона на стадии заливки фундамента.

Некоторые нюансы

Есть примечание к значениям в таблице, пример которой содержится в материале. Если сбор нагрузок для расчета выполняется не профессиональными проектировщиками, рекомендуется занижать значения сжатой зоны ER приблизительно в 1,5 раза.

Дальнейший расчет будет производиться с учетом a = 2 см, где a – расстояние от низа балки до центра поперечного сечения арматуры.

При E меньше/равно ER и отсутствии арматуры в сжатой зоне бетонную прочность следует проверять согласно следующей формуле:

B < Rb*b*y (h0 – 0.5y).

Физический смысл данной формулы несложен. Любой момент может быть представлен в виде действующей силы с некоторым плечом, следовательно, для бетона понадобится соблюдать вышеприведенное условие.

Проверка прочности прямоугольных сечений с одиночной арматурой с учетом E меньше/равно ER производится согласно формуле: M < RsAs (h0 – 0.5y).

Суть данной формулы следующая: по расчетам арматура должна выдержать нагрузку такую же, как и бетон, потому как на арматуру будет действовать такая же сила с таким же плечом, как и на бетон.

Плиты перекрытия с разными несущими способностями, от 400 кг/м2 до 2300 кг/м2.

Примечание по этому поводу. Подобная расчетная схема, которая предполагает плечо действия силы (h0 – 0.5y), дает возможность довольно легко и просто определить основные параметры поперечного сечения согласно формулам, которые будут приведены ниже. Однако стоит понимать, что подобная расчетная схема вовсе не единственная.

Расчет может быть произведен относительно центра тяжести сечения, которое было приведено. В отличие от металлических и деревянных балок, рассчитывать железобетон по предельным растягивающим либо сжимающим напряжениям, которые возникают в нормальном (поперечном) сечении балки из железобетона несколько сложно.

Железобетон является композитным и очень неоднородным материалом. Однако и это еще не все. Многочисленные экспериментальные данные сообщают о том, что предел прочности, текучести, модуль упругости и другие различные механические характеристики имеют несколько значительный разброс. К примеру, при определении бетонного предела прочности на сжатие одинаковые результаты не будут получаться даже тогда, когда образцы изготавливаются из смеси бетона одного замеса.

Связано это с тем, что прочность бетона будет зависеть от большого количества различных факторов: качества (степени загрязненности в том числе) и крупности заполнителя, способа уплотнения смеси, активности цемента, различных технологических факторов и так далее

Обращая внимание на случайную природу данных факторов, естественно считать предел бетонной прочности случайной величиной

Высота сжатой зоны бетона при отсутствии в ней арматуры может определяться по следующей формуле:

Для того, чтобы определить сечение арматуры, прежде всего необходимо определить коэффициент am:

Арматура в сжатой зоне не требуется при am < aR. Значение aR определяется по таблице.

В случае, если арматура в сжатой зоне отсутствует, сечение арматуры необходимо определять согласно следующей формуле:

As = Rb * b * h0 (1 – корень кв.(1 – 2am)) * l * Rs.

Советы профессионалов

Специалисты рекомендуют заранее подходить к расчетам необходимого количество материалов для строительства фундамента, при этом учитывая все особенности почвы конкретного участка. Например, пучинистая почва обладает характерной чертой – подъёмами и спадами в зависимости от сезонных изменений. Если забыть про этот нюанс, через некоторое время основание станет испытывать запредельные силовые нагрузки, появятся трещины и основание начнет лопаться. Также рекомендуется связывать арматуру проволок – это придаст ей большей подвижности. Таким образом, застывшая бетонная смесь даже при сильных деформациях грунта, сможет сохранить нужную структуру и не приведет к образованию микротрещин.

Расчет количества арматуры для ленточного фундамента

Основание ленточного типа обеспечивает повышенную устойчивость строений на различных почвах. Конструкция представляет собой бетонную ленту, повторяющую контур здания и расположенную под капитальными стенами. Усиление стальной арматурой повышает прочностные характеристики бетонной основы и положительно влияет на ее долговечность. Для сооружения пространственной решетки можно использовать арматуру диаметром 10 мм.

Исходные данные для выполнения расчетов:

• длина и ширина фундаментной базы;
• сечение железобетонной ленты;
• интервал между каркасными элементами;
• общее количество обвязочных поясов;
• размер ячеек силовой решетки.

Сколько арматуры нужно для фундамента

Рассмотрим порядок вычислений:

1. Рассчитайте общую длину ленточного контура.
2. Вычислите количество элементов в поясах.
3. Определите метраж горизонтальных стержней.
4. Вычислите потребность в вертикальных прутках.
5. Рассчитайте длину поперечных перемычек.
6. Сложите полученный метраж.

Информация по назначению калькулятора

Онлайн калькулятор монолитного буронабивного свайного и столбчатого ростверкого фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Свайный либо столбчатый фундамент – тип фундамента, в котором сваи либо столбы находятся непосредственно в самом грунте, на необходимой глубине, а их вершины связаны между собой монолитной железобетонной лентой (ростверком), находящейся на определенном расстоянии от земли. Главным отличием между столбчатым и свайным фундаментом является разная глубина установки опор.

Основными условиями для выбора такого фундамента является наличие слабых, растительных и пучинистых грунтов, а так же большая глубина промерзания. В последнем случаем и при возможности забивания свай при любых погодных условиях, такой вид очень актуален в районах с суровым климатом. Так же к основным преимуществам можно отнести высокую скорость постройки и минимальное количество земляных работ, так как достаточно пробурить необходимое количество отверстий, либо вбить уже готовые сваи с использованием специальной техники.

Существует различное множество вариаций данного типа фундамента, таких как геометрическая форма свай, материалы для их изготовления, механизм действия на грунт, методы установки и виды ростверка. В каждом индивидуальном случае необходимо выбирать свой вариант с учетом характеристик грунта, расчетных нагрузок, климатических и других условий. Для этого необходимо обращаться к специалистам, которые смогут произвести все необходимые замеры и расчеты. Попытки экономии и самостроя могут привести к разрушению постройки.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Как рассчитать диаметр арматуры

При армировании плитного фундамента, даже по схемам можно сделать примерные расчеты материала. Общую площадь сечения арматуры для монолитного основания в одном направлении берут не меньше 0.3 % от общих показателей сечения фундамента. Если длина стороны плиты меньше 3 м, подойдет диаметр стержня 1 см, при большей длине – 1,2 см. Вертикальные прутки должны быть не менее 6 см. Максимальные размеры изделий 4 см, в практическом применении используют 1.2, 1.4, 1.6 см.

Пример расчета

В исходных данных указана железобетонная поверхность 8х8 м. Рекомендованный размер шага для частных домов 20 см. В данном примере не рассматривается усиление зон, где будут расположены несущие стены. Для определения диаметров следует учитывать, что укладка будет производиться в два ряда. Потому что толщина конструкции превышает 15 см.

Арматурная сеткаИсточник slo.wikiwiex.ru

Расчет нужной площади металлических стержней производят по такой последовательности:

• вычисление площади поперечного сечения фундаментного основания: 8 м * 0.2 м = 1.6 м2;
• расчеты минимальной площади всего арматурного материала: 1.6 м2 * 0.3 % = 0.0048 м2 (36см2);
• показатели минимальной площади арматуры, одно направление, один ряд: 48 см2/2 = 24 см2.

Для того чтобы правильно рассчитать количество стройматериалов рекомендуется использовать схему. При вычислении длины прутков также следует учесть:

• толщину бетонного слоя предназначенного для защиты – 2-3 см с двух сторон;
• допустимый нахлест;
• вертикальное армирование;
• количество стержней для П-образных хомутов.

Видео описание

Еще можно рассчитать фундамент с помощью онлайн калькулятора. Только надо учитывать, что неизвестно, какие допуски и формулы прячутся за интерфейсом программы. Поэтому, калькулятор арматуры для монолитной плиты можно использовать только для примерных вычислений.

https://youtube.com/watch?v=45OvYVU5xhk

Ошибки при монтаже армирующей конструкции

Даже мелкие недочеты могут повлечь разрушение фундамента или привести к усложнению процесса бетонирования. Распространенные ошибки при создании каркаса и как их избежать:

• стержни соединенные встык, приведут потере прочности каркасной конструкции;
• при монтаже армирующего каркаса прутья расположены в непосредственной близости к грунту либо воткнуты в него. Когда произойдет подвижка почвы, арматура врежется в грунт и при таком взаимодействии образуется коррозия металла, а это в свою очередь снизит прочность всего основания;

Фиксатор арматуры, который устанавливается между сеткамиИсточник buildpj.ru

несоблюдение рекомендаций по расположению арматуры влечет за собой разрушение плиты;

если у торцов стержней нет защитного покрытия, под влиянием влаги из бетонной смеси образуется коррозия изделий;

особое внимание следует уделять правильному армированию в углах постройки и в зонах под несущей стеной;

установка каркаса была произведена на деревянные бруски или прочие неподходящие элементы – это грубая ошибка. Использовать нужно только специальные фиксаторы

В противоположном случае влага проникнет к металлическим частям, что в свою очередь приведет к нарушению целостности бетонной основы.

Видео описание

Наглядно про изготовление опалубки и армирование плитного фундамента смотрите в видеоролике:

https://youtube.com/watch?v=Bqxk1CJlGC0

От правильного выполнения армирования плитного фундамента зависит прочность и длительность срока эксплуатации всего основания вашего дома. Поэтому все расчеты, подготовительные и монтажные работы должны выполняться профессионалами, которые не просто сделают все быстро и качественно, но и дадут на свою работу гарантию.

Готовимся выполнить расчет количества арматуры для фундамента – важные моменты

Планируя постройку частного дома, следует обратить особое внимание на конструкцию арматурной решетки, воспринимающую значительные нагрузки на фундамент. Квалифицированно разработанная схема силовой решетки и применение оптимального сечения арматуры позволяет обеспечить требуемый запас прочности фундаментной базы, а также ее продолжительный ресурс использования

Самостоятельно рассчитать арматуру на фундамент можно различными способами:

• с использованием программных средств и онлайн-калькуляторов, которые выполняют расчет арматуры после введения рабочих параметров;
• выполняя вычисления вручную на основании информации о конструктивных особенностях фундамента, величине усилий и параметрам решетки.

Фундаментная основа, воспринимает нагрузку от массы здания и равномерно распределяет ее на опорную поверхность почвы.

Возведение зданий осуществляется на различных типах оснований:

• ленточных;
• плитных;
• столбчатых.

Расчет арматуры для ленточного фундамента

До начала вычислений следует разобраться с конструкцией силового каркаса, который состоит из следующих элементов:

• вертикальных и поперечных стержней, между которыми выдержан равный интервал;
• вязальной проволоки, соединяющей продольно расположенные перемычки и вертикальные прутки;
• муфт, обеспечивающих прочное соединение и удлинение арматурных прутков.

Для каждого вида основания применяется своя схема армирования фундамента, которая зависит от следующих факторов:

• характеристик почвы;
• габаритов здания;
• конструктивных особенностей строения;
• действующих нагрузок.

Применяется арматура, имеющая ребристую поверхность, которая отличается:

• размером сечения;
• классом;
• уровнем воспринимаемых нагрузок;
• расположением в силовой решетке;
• стоимостью.

Укладка арматуры в ленточный фундамент

Для различных фундаментов на основании вычислений определяются следующие сведения:

• количество арматуры для фундамента;
• сортамент вертикальных и поперечных прутков;
• общая масса арматурного каркаса;
• методы фиксации стальных стержней в силовой конструкции;
• технология сборки несущей решетки;
• шаг обвязки арматурных элементов.

Нюансы при монтаже плитного фундамента

Если был правильно осуществлен расчет и монтаж плитного фундамента, то монолитное основание отлично справляется с резкими температурными перепадами и способно подстраиваться под различные виды слабонесущих грунтов. Выбор такой конструкции в первую очередь обусловлен ее высокой надежностью и привлекательным внешним видом. Но при обустройстве плитного фундамента нельзя забывать про следующие моменты:

Даже если правильно просчитан материал, из которого делается фундамент-плита, расчет толщины ее верный при неправильном монтаже или несоблюдении технологий, все эти подсчеты не будут ничего значить. Например, при строительстве может появиться соблазн немного сэкономить и отказаться от дренажа. Делать этого ни в коем случае нельзя, так как со временем есть вероятность стать свидетелем превращения дома в Пизанскую башню.

При формировании подушки фундамента нужны будут основательные работы по трамбовке ее песчаного-щебневого основания.

Работы по трамбовке участка под фундамент Источник ko.aviarydecor.com

Подушка монолитного фундамента включает в себя смесь из гравия, песка и геотекстиля. Все эти материалы надо рассчитывать отдельно в зависимости от плотности грунта и других характеристик. Примерные расчеты, которые покажут ориентировочную стоимость и количество материалов можно сделать заранее и самостоятельно – с помощью онлайн калькуляторов

В последнем случае обращайте внимание – калькулятор считает гидроизоляцию одиночным или двойным слоем
