Замена проводки в панельном доме: как менять своими руками, схемы электропроводки + фото

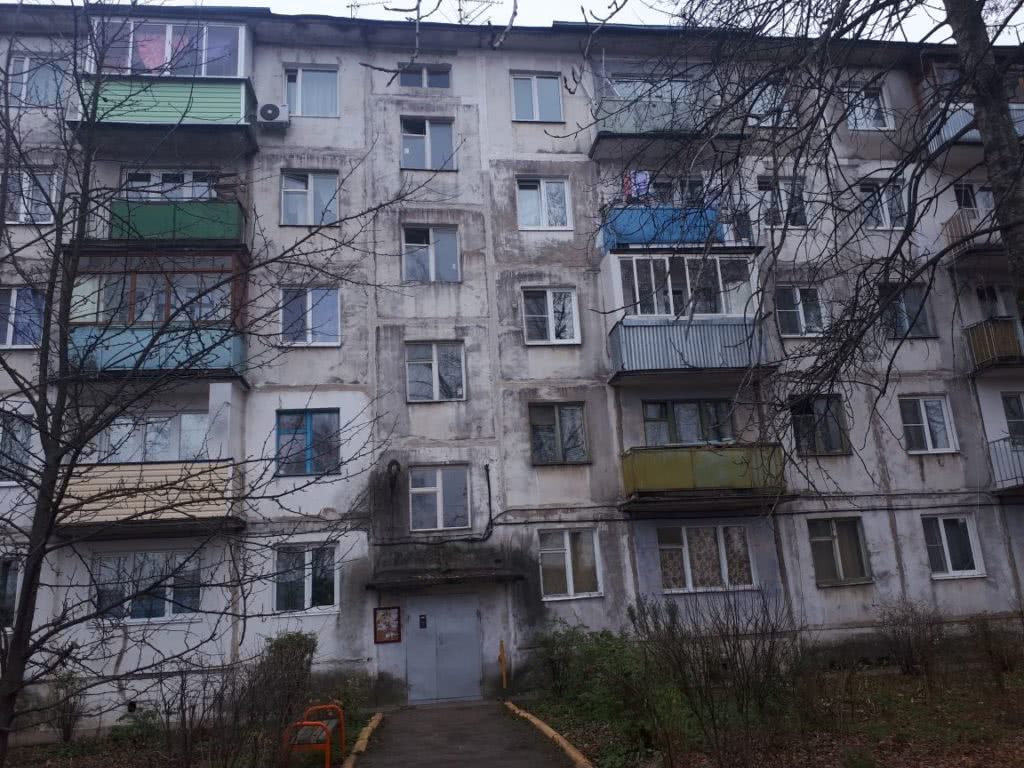

Проводка в хрущевке

Возможность замены

В большинстве хрущевок Санкт-Петербурга возможность замены проводки не предусматривалось. Это было обусловлено тем, что срок эксплуатации дома составлял 25 лет и проводка приходила в негодность вместе со зданием. В большинстве случаев алюминиевые провода закладывались между плитами во время строительства и не предусматривали замены в течении всего срока службы. Система защиты состояла из пакетника и двух пробок (плавких вставок), которые сгорали при перегрузке или коротком замыкании. Подобная автоматика абсолютно не приемлема в современных условиях и однозначно требует замены и модернизации.

Без штробления

Проводка/в хрущевке/
Проводка без штробления в хрущевке

Замена по каналам

Проводка/в хрущевке/
Замена электропроводки в хрущевке по старым каналам

Открытая проводка

Проводка/в хрущевке//
Открытая электропроводка в хрущевке

Некоторые хрущевки позднего периода имеют канальную систему, через которую возможно перетянуть кабель прицепив за старый провод. Процент таких домов невелик, а каналы во многих случаях забиты раствором, поэтому можно смело утверждать, проводка в хрущевке несменяемая и в случае замены придется штробить или проводить открыто.

Квартирный щит, какой поставить

Еще одна проблема хрущевок представляют квартирные щиты. Расположение и размер не позволяют установить готовое решение из строительного магазина. Если щит встает в нишу, то не хватает места для дополнительных автоматов, а приобретя корпус необходимым количеством модулей в существующее пространство он просто не влезает. Приходится или монтировать автоматику на старой планке, или довольствоваться минимумом автоматов, что не улучшает безопасность.

Проявив определенную смекалку и сообразительность можно имплантировать симпатичную конструкцию в существующую хрущевскую нишу. Квартирный щит собирается из двух восьмимодульных боксов, что соответствует правилам устройства электроустановок. В один бокс монтируется счетчик и вводной автомат, а в другой отходящие автоматические выключатели и УЗО. Получается аккуратно, а самое главное безопасно.

Щит в Хрущевке

Щит/в хрущевке/
Монтаж распределительного щита в хрущевке

Щиток в Хрущевке

Щит/в хрущевке/
Замена распределительного щита в хрущевке

Щит в квартирный

Щит/в хрущевке//
Установка распределительного щита в хрущевке

Проводку в хрущевке менять не только можно, но и нужно. Имея определенную квалификацию монтаж электропроводки займет от одного до четырех дней. Срок выполнения работ зависит от количества розеток, выключателей, а самое главное от количества вещей и мебели в квартире. Жилая площадь в хрущевке не отличается большими показателями, поэтому обычно скорость замены электропроводки составляет один день – одно помещение.

Как укладывается электропроводка в панельном доме по схеме

В течение 2-4 лет с момента завершения строительства в панельном доме происходили усадочные процессы с взаимным перемещением плит и осадкой фундамента. В таких случаях электропроводка, уложенная в панельный шов, могла быть разорвана или раздавлена. При этом место разлома или обрыва алюминиевой жилы в доме найти было практически невозможно. Приходилось прибегать к услугам электрика, чтобы разобраться в путанице электропроводки и выполнить ее ремонт или полную замену.

Существовала типовая схема разводки электропроводки в квартире, как на приведенной схеме, но адаптация под различные проекты квартир в панельных домах выполнялась крайне небрежно. Главное было — соблюсти равномерную нагрузку по фазам таким образом, чтобы избежать перегрузки и, как следствие, не получить перекос фаз.

Во многих квартирах панельных домов во время ремонта жильцы неоднократно находили на поверхности потолков заштукатуренные каналы с отверстиями, в которые по теории должна быть уложена электропроводка.

Зачастую электрики сами нарушали правила монтажа и даже не пытались провести электропроводку так, как это требуют СНиП и ГОСТ. Электропроводка практически в панельном доме всегда укладывалась по кратчайшему расстоянию. Если распределительная коробка находилась на высоте около двух метров, а розетка на уровне одного метра над полом, да еще в стороне на пару метров, провод укладывался по диагонали, что позволяло получить экономию – вместо положенных трех метров электропроводки уложить два с половиной. Разницу, естественно, можно было списать для своих нужд.

Кроме того, нередко вместо одного цельного куска алюминиевого провода укладывалась электропроводка из нескольких скрученных отрезков провода. Места скручивания нагревались и приводили к срабатыванию автомата защиты на распределительном щите.

Необходимость в демонтаже старой электропроводки в панельном доме

Как показывает практика и данные МЧС, распространенная причина появления пожара заключается в износе жилок электрической проводки.

Обезопасить себя от появления данной проблемы, позволит проведение работ, связанных с установкой новой электрической сети.Цикл работ, которые включает в себя замена проводки в панельном доме, связан с: Разводкой проводов с распределительного щитка, по всей территории помещения.

В советские времена широкое применение получили провода и кабеля, имеющие алюминиевые жилы. Данный материал, имел низкую стоимость, поэтому более выгодно и рационально было застройщику, использовать его.

Прокладка электропроводов под штукатурку

Наиболее оптимальным вариантом является монтаж кабелей в штукатурке стен, стяжке потолка или стяжке на полу. В случае монтажа проводки под штукатурку своими руками нужно будет делать отверстия в стенах квартир панельного дома, в которые будут монтироваться элементы для прикрепления кабелей. Далее электропровода устанавливают на стену, прикрепляют и наносят штукатурку.

Этот способ дает возможность устанавливать большое количество электропроводов и делать их качественную разводку.

Его использование означает то, что в каждую комнату можно подать отдельные две линии: на осветительные приборы и розетки, организовать отдельные линии для кондиционера, электрической отопительной техники и другой мощной техники.

То есть в квартире может быть не две, а десять и более разводящих линий. Конечно, все зависит от размеров самой квартиры.

Главным минусом монтажа электропроводки под штукатурку является то, что в панельных домах штукатурки как таковой практически нет. Это означает то, что вам нужно наносить штукатурку самостоятельно. А это стоит дополнительных денег.

Электропроводка трехкомнатной квартиры

Как и для двухкомнатной панельной квартиры, схема разводки основывается на разделении входной пары на распределительном щите на две основные ветки. На распределительный щит электропроводка заходит из ствола — колодца панельного дома. Первая ветка объединяет одну из комнат, коридор и ванную. Вторая – зал, вторую комнату и кухню с туалетом. Освещение на балкон выполняется самостоятельно, подключением дополнительной проводки от крайней распределительной коробки. На первый взгляд, бросается в глаза небольшой дисбаланс в распределении нагрузки, вторая линия кажется намного более нагруженной. Но это обманчивое впечатление. Проводка на второй ветке намного короче и имеет большое количество разветвлений. Из-за огромного потребления электроэнергии кухонными приборами – микроволновой печкой, духовым шкафом, электроплитой основная силовая медная жила идет именно на распределительную коробку кухни, с которой по разветвлениям потребляется не так уж много энергии – освещение комнат, телевизор, компьютер, туалет.

На первой ветке, более длинной, но более удобной в монтаже, так как она в основном проходит по коридору и стенам, практически не пересекая помещение, подключается кондиционер и стиральная машина, что практически соответствует максимальной нагрузке второй ветки.

Демонтаж старой линии

Перед полной заменой электропроводки в квартире потребуется демонтировать старые сети. Сначала из помещения выносят мебель, аппаратуру, полностью освобождают его от всех предметов. Затем отключают на вводе электроэнергию. Подготовившись, начинают демонтаж отделки, элементов сети. Удобнее всего его вести от распределительных коробок. Их легко «вычислить» по характерным контурам под обоями или пластиковым крышкам.

Сняв крышку с коробки, разъединяют соединения, вытягивают из штробы жилу. Иногда извлечение кабеля в многоквартирном доме сопровождается сильными повреждениями конструкции стен. Чтобы обойтись без особых разрушений, проблемный участок обрезают, тщательно изолируют, оставляют на старом месте. Закончив демонтаж, приступают к укладке новых линий.

Оценив масштабы мероприятий, многие мастера спрашивают: как поменять электропроводку в квартире с минимальными затратами? Такой вариант существует. При небольшом бюджете обходятся добавлением недостающих линий, установкой дополнительных коробок, подключением резервных точек.

Источником неполадок с электросетью чаще всего становятся соединения (скрутки, спайки). Поэтому частичный ремонт считается временным решением.

Категорически запрещено напрямую соединять алюминиевый и медный провода. Разница их физико-химических свойств приводит к постепенному нарушению контакта, разрушению соединения. Поэтому качественный ремонт предусматривает полную реконструкцию электросети.

Старый алюминиевый провод

Прокладка проводки

К монтажу проводки стоит приступать с создания схематичного плана. Требуется учесть расположение и число приборов для освещения и розеток. Там же обозначены места, где находятся электроприборы стационарные, например, стиральная машина и т. д. Ведется математический расчет размеров толщины и длины проводника. Какие-либо изменения фиксируются в плане. Итоговый чертеж-разводка пригодится при эксплуатации электропроводки в доме и в случае аварий.

Последовательность работ

Этапы проведения монтажа электропроводки в панельном доме:

отодвинуть мебель, чтобы легко подойти к коробкам распределения;
обесточить квартиру, проверить с помощью мультиметра;
присоединить к щитку (после ПУ) временную розетку (для работы с дрелью, перфоратором и т. д.) и защитить ее автоматом (от замыкания и перегрузки);
убрать старые розетки, выключатели, отсоединить все провода в коробке;
обязательно извлечь из стены дома всю старую проводку (в крайнем случае – отрезать от щитка и заизолировать). Удобен вариант, когда к старому проводу подсоединяется новый, и вытягивается из канала. Таким образом, новый кабель занимает место старого (особенно к люстрам). Правда, есть риск облома алюминиевого проводника;
начать монтировать новую проводку (предварительно определившись со способом монтажа);
с помощью мультиметра и мегаомметра проверить электропроводку и убедиться, что нет короткого замыкания;
проверить изоляционное сопротивление;
закончить косметические отделочные работы.

Штробление панельных плит

Штробить несущую стену дома и потолок нельзя из-за опасности испортить арматурные прутья.

Можно подготовить только выемку для подрозетников и установочных коробок. Вертикальные каналы в сантиметр глубиной используют для подведения электропроводки к выключателю и розетке.

Идеально подходит для этих работ штроборез. От него нет вибрации, а размеры канавки регулируются автоматически. Если к штроборезу подключить пылесос, то все получится чисто и быстро. Дополнительный плюс – соседи по дому не услышат резкий шум перфоратора.

Как прокладывать проводку в штрабе

Для крепления кабеля к стене применяют алебастр (самый надежный способ) или специальные крепления (кронштейны). Крепятся они на дюбели. Затем все замазывается и выравнивается.

Если несколько кабелей, то складывается их объем, а к сумме прибавляется еще 50 %. Так высчитывается размер штробы. Лучше скрепить их хомутом.

Разводка проводки по устройствам и для освещения

Если нельзя проводку спрятать на полу или потолке, то применяют наружную разводку. Провод при этом прячется в кабель-каналы. Их укладывают непосредственно от распределительных коробок или источников тока и «ведут» до конечного потребителя: розетки, осветительные приборы в доме, выключатели, пр. Этот метод очень удобен и малозатратен, поскольку не требует проведения громоздкого и пыльного ремонта в доме.

Особенности электропроводки в панельных домах

Прокладка электрической проводки в панельном доме в основном выполнялась в специальных каналах (или бороздах), которые были предусмотрены и сделаны в железобетонных плитах на заводе.

То есть не было никаких шансов переместить коммутационный аппарат в другое, более удобное место. В потолочных плитах тоже имелись специальные борозды для прокладки в них проводов к осветительным приборам.

Ещё один вариант, по которому монтировалась электропроводка в панельном доме – в пространстве между потолочными и стенными плитами, это место потом закрывалось плинтусом. Также провода прокладывали в межплиточных швах.

На эти нюансы обратите особе внимание, потому что если вам предстоит замена электрической проводки в панельном доме своими руками, нужно хотя бы знать, где искать пути пролегания старых проводов. Их надо постараться использовать и для новой разводки по максимуму, потому что монтаж штроб в железобетонных плитах – занятие очень трудоёмкое

На видео замена проводки на потолке, проложенной через внутренние пустоты плиты:

https://youtube.com/watch?v=_vNSRXt-Cf4

Пошаговая инструкция по замене электропроводки

Мы рассмотрели основные способы монтажа проводки в квартире панельного дома. Теперь поговорим непосредственно о правилах замены старой электропроводки. Для удобства восприятия материала предоставим все этапы работ в виде пошаговой инструкции. Итак, менять электрическую проводку необходимо в следующей последовательности:

Отключение электроэнергии в квартире. Прежде всего нужно полностью обесточить линию и убедиться в отсутствии напряжения. Единственное, что вам может пригодиться — это одна временная розетка для подключения перфоратора, болгарки либо дрели, без которых невозможно будет выполнить замену проводки. Временная розетка подключается в щитке сразу после прибора учета электроэнергии, ее можно дополнительно защитить автоматом, который сработает при коротком замыкании и перегрузке. Все остальные линии, кроме временной розетки, обязательно должны быть отключены. Убедиться в отсутствии напряжения можно с помощью мультиметра, который также должен быть обязательно подготовлен.
Демонтаж старой фурнитуры. На этом этапе вы должны отодвинуть всю мебель и технику от стен, получить доступ ко всем распределительным коробкам, розеткам и выключателям. Для начала демонтируйте розетки и выключатели, чтобы остались только провода в стене. После этого нужно будет найти распределительные коробки и рассоединить все соединения проводов них.
Следующее что нужно сделать — демонтировать старую проводку со стен. Если демонтаж сильно затрудняется или невозможен без повреждения самих стен, можно просто оставить старые провода в стене, предварительно отключив их от щитка, обрезав на максимально возможную длину и заизолировав концы изолентой. По возможности лучше полностью демонтировать проводку, оставлять ее в панелях нужно в самых крайних случаях.
Выбор нового способа прокладки электропроводки (об этом мы писали выше). Если будет принято решение прокладывать кабель в новых штробах, нужно предварительно составить схему электропроводки и на ее основании сделать новые штробы. Если вы просто решили заменить электропроводку в панельном доме, не меняя схемы, достаточно уложить кабель в старые каналы, предварительно подготовив их. Также можно сделать открытую проводку в плинтусах, но это не самый подходящий и рациональный вариант.
Монтаж новой проводки — установка распределительных коробок, прокладка отдельных линий к мощным потребителям, монтаж розеток и выключателей, сборка щитка. Обо всем этом мы подробно рассказывали, когда описывали технологию монтажа электропроводки в квартире. Не будем повторяться, просто изучите следующий материал: https://samelectrik.ru/montazh-elektroprovodki-v-kvartire.html.
Проверка смонтированной электропроводки. С помощью специальных приборов (мегаомметра и мультиметра) нужно проверить новую проводку на отсутствие короткого замыкания, а также произвести измерение сопротивления изоляции кабеля. Если все в порядке, можно переходить к заделке штроб и отделочным работам. Для проверочных работ лучше вызвать специалиста, заплатить небольшую сумму, зато быть уверенным, что произведенный электромонтаж является безопасным.

Вот и вся технология, по которой осуществляется замена электропроводки в панельном доме. Напоследок рекомендуем просмотреть полезные видео по теме:

Будет полезно прочитать:

Как составить смету на электромонтажные работы
Как сделать заземление в квартире
Как сэкономить на замене электропроводки
Как пользоваться мультиметром

https://youtube.com/watch?v=luXfQTR1Q90

Распределительный щиток

Как правило, раньше в панельных домах счётчик электрической энергии и вводной автомат на квартиру устанавливались на лестничных клетках. Сейчас уже одного автомата недостаточно, щиток собирается из устройств защитного отключения (УЗО) и индивидуальных автоматических выключателей на каждую группу потребителей.

В принципе счётчик и вводной автомат у вас так и могут оставаться на площадке. Тем более что этого требует энергоснабжающая организация для беспрепятственного снятия показаний с прибора учёта.

Всю остальную компоновку распределительного щитка вы можете собрать сами и установить его на входе в квартиру. В данном случае лучше всего использовать металлический или пластиковый специальный короб, то есть распредщиток у вас будет навесного исполнения. В панельном доме сделать его скрытым весьма проблематично, только представьте, каких размеров нишу нужно будет продолбить в железобетонной плите. Среди материала выбирайте на своё усмотрение. Пластиковый короб будет практичнее, он меньше весит и имеет более привлекательный внешний вид в плане эстетики. Металлический короб характеризуется долговечностью и надёжностью.

Схему разветвления кабелей от вводного щитка продумайте заранее.

Такая схема удобна ещё и тем, что если появится необходимость ремонтных работ на какой-то из ветвей электросети, достаточно будет отключить нужный автомат, и не оставлять при этом без напряжения всю квартиру.

Изготовление проводки

Ну а теперь перейдем к самому интересному, — непосредственно к тому, как прокладывать проводку. Распишем все работы в последовательном порядке:

изготовление схемы подключения и расчет необходимого количества материалов, — как это делать, мы описывали выше,
намечаем на стенах будущие места расположения розеток и выключателей. Розетки монтируются на расстоянии 40 см от пола, а выключатели — в 90 см. Опять же, это — стандарт,
проводим от них карандашом перпендикулярные линии к потолку,
берем штраборез или болгарку с диском по камню и делаем два параллельных реза на расстоянии 2–3 см друг от друга по нашей размеченной линии к потолку,
выдалбливаем канавку,
теперь пришло время раскинуть оставшиеся провода на потолке,
для этого берем и отмеряем необходимой длины провода, отрезаем их от общей бухты. Продеваем в бронешланг. Он необходим по условиям пожарной безопасности, так как при возможном возгорании проводов он не даст распространится горению и поджечь наш ПВХ потолок, который, кстати говоря, загорается, словно сухой стог соломы. Нам подойдет даже пластиковая гофрированная труба, так как этот пластик не поддерживает горения, а наоборот, — способствует его прекращению,
намечаем на потолке места будущей прокладки коммуникации и по всей линии монтируем крепежи,

Помните! Не используйте шпаклевку или какие-либо другие смеси для крепления проводов к потолку. Также не используйте пластиковые стяжки. Они со временем рассыхаются и лопаются, а провода падают. При креплении бронешланга, не поступайте следующим образом: не крепите один бронешланг в крепление, а остальные не привязывайте к нему веревкой. Таким образом они, со временем, — обвиснут и могут попасть на потолок, затем проявиться в виде «горбиков» на вашем ПВХ потолке. Ответственно подойдите к выбору креплений и берите лишь надежные.

пришло время ответить на вопрос, можно ли спрятать соединительные коробки. Конечно! Вы можете прибегнуть ко внутренней установке — и вмонтировать их в стену, ниже уровня потолка, либо приобрести крепления наружной установки и спрятать их в пространстве подвесного потолка,
вводим провода в наши коробки и прокладываем к местам установки розеток и выключателей. В тот же момент зашпаклевываем наши штробы с проводами и монтажные коробки, дозы или как их еще называют, — подрозетники,
теперь подводим провода к будущим местам установки софитов или люстры. Там, — прямо над тем местом, где в последствии будет наш точечный светильник или люстра, прибиваем к потолку магазинное крепление светильника под натяжной потолок, либо просто деревянный брусок, который должен быть на 0.5–1 см тоньше будущего уровня потолка. Именно к этому месту и прикрутится будущий светильник или крепеж от люстры,
производим коммутацию согласно заранее подготовленным схемам,
проверяем систему на работоспособность,
приступаем к монтажу натяжного потолка или доверяем это дело специалистам,
после того, как потолок натянут, отыскиваем наши бруски или установочные коробки для люстры или светильников — и прямо над ними приклеиваем при помощи клея «Момент» (это не реклама) монтажные кольца (это не позволят порваться потолку, когда мы будем вырезать отверстие),
вырезаем отверстие,
достаем наш провод, который нас уже «ждет» — и прикручиваем его к светильнику или люстре,
крепим светильник, либо его крепление к бруску или к нашей установочной коробке,
устанавливаем светильник.

Если в дальнейшем вам понадобится заменить осветительный прибор, ну или вы задаетесь вопросом как поменять лампочку или как отремонтировать люстру, то все очень просто. Отключайте питание, снимайте заглушки с люстры, откручивайте болты, вот и доступ к проводам открыт, — можете делать что угодно.

Вот и все, дорогие друзья. На этом мой рассказ окончен, но хотелось бы вас предостеречь. Если вы никогда не имели дело с электричеством, не рискуйте, — доверьте это профессионалам, ведь наша статья несет лишь рекомендательный характер.

Не стоит воспринимать ее как прямое указание к действиям, так как в ней мы опускаем некоторые моменты, которые известны тем, кто производил подобные работы ранее. В общем, берегите свою жизнь и не экономьте на безопасности. Удачи и до новых встреч на страницах нашего портала!

https://youtube.com/watch?v=TABQjGSogH0

Проводка на кухне своими руками — как рассчитать, выбрать и сделать?

В современных домах и квартирах самой нагруженной в плане потребления электрической энергии является кухня. Ни для кого это не удивительно, все мы знаем, что здесь сосредоточена почти половина бытовых электроприборов. При планировании ремонтных работ электропроводка на кухне должна стать первоочередной задачей. Надо точно рассчитать нагрузки, соответственно подсчётам выбрать проводники и коммутационные аппараты. Чтобы потом не получилось так – работает варочная панель, духовой шкаф, вытяжка, а вы решили нагреть электрочайник, и всё, отключился автомат, электричество кончилось.

Сразу хотелось бы предупредить тех, кто приобрёл квартиру в домах советской постройки. Быть может в других комнатах (спальня, зал) достаточно заменить коммутационные аппараты и поставить пару дополнительных розеток. Но проводку на кухне нужно монтировать полностью новую, даже не пытайтесь произвести ревизию старой.

Советы мастеров

Запрещено устранять частое срабатывание автоматов в щите установкой защитного оборудования, рассчитанного на большую мощность. Так проводка быстро выходит из строя. Ее нужно менять.
Удельная нагрузка на электроточку сейчас выше, чем это было учтено при проектировании десятки лет назад. Новое электрооборудование – высокомощное. Его работа вызывает повышенный нагрев старой проводки.
Мы советуем менять проводку при капитальном ремонте дома. Электросеть будет проложена именно, как это необходимо вам. Вам нужно несколько розеток в определенном месте на стене, где будет стоять стол? Нет проблем. Неспешно обойдите все комнаты и составьте схему расположения электроточек. Тщательное выполнение этого этапа позволит удобно подключить электроприборы, чтобы потом не пришлось тащить удлинитель через комнату.
При капитальном ремонте создают оптимальную планировку для проживания в современной квартире. Мастера выполняют необходимый демонтаж перегородок, старых коммуникаций. Это наилучшее время для замены электропроводки в панельном доме.

Все монтажные работы по замене электропроводки в панельных домах выполняют наши профессиональные электрики. Не рискуйте, собираясь пригласить мастеров-самоучек или компании, предлагающие низкие цены. Такие «специалисты» гарантировано обеспечивают проблемы с проводкой в будущем. Выбирайте только профессионалов. Звоните, заказывайте замену электропроводки. Новая проводка прослужит не менее 50 лет!

Электропроводка в квартире: схема, расчет, разводка, прокладка, монтаж и замена электропроводки в квартире

Счастливым обладателям новенькой квартиры в многоэтажном доме кроме ремонта следует задуматься и о хорошей электрической проводке. Ведь именно она будет освещать жилище, и отвечать за работоспособность многих приборов.

Электропроводка в панельном доме чаще всего является скрытой, то есть спрятанной за гипсокартонном или в штробе. Вот причина, по которой её схему стоит подготовить заранее. Начинаться она будет на лестничной площадке, от силового щитка, и продолжиться распределительными коробками, которые будут установлены в каждой комнате.

Одним из самых важных вопросов является правильный расчёт пиковой нагрузки. От него будет зависеть работоспособность системы и пожарная безопасность.

Варианты прокладки проводов

Со времени строительства панельных домов число электроприборов в квартирах существенно увеличилось. Требуются новые розетки, к самым мощным потребителям прокладываются индивидуальные линии. Приходится искать способы скрытого размещения проводов в местах, где каналов нет.

Метод штробления

Разрешается делать борозды глубиной не более 10 мм. В противном случае будет повреждена арматура, что приведет к снижению прочности конструкции.

В такую штробу провод поместится, но заложить в нее гофру не получится. Тогда при необходимости заменить кабель борозду придется вскрывать, нарушая финишную отделку.

Если для выравнивания потребуется толстый слой раствора, получится обойтись без штробления. Гофру с проводом закладывают прямо в него.

На полу и в потолке

Если выравнивание стен не планируется, прокладка по ним кабеля в гофре становится невозможной.

В таком случае линия может пройти в таких конструкциях:

в цементной стяжке пола;
за обшивкой подвесного потолка.

При реализации первого варианта учитывают следующие нормы:

Кабель помещается в гофру или стальную трубу.
Высота стяжки над линией составляет 30 мм или более.
Провод укладывается цельным куском, устройство соединений в конструкции пола не допускается. При отсутствии такой возможности устанавливают распределительную коробку с ревизионным люком, свободным от финишного покрытия.
Диаметр гофры или стальной трубы подбирают так, чтобы кабель занимал в ней не более 35%-40% объема (ПУЭ 2.1.61).

За обшивкой подвесного потолка кабель прокладывают с соблюдением таких правил:

Если он имеет двойную изоляцию, допускается монтаж без гофры.
Провод крепится диэлектрическими клипсами к капитальному перекрытию, укладка на обшивку запрещена.
Параллельность стенам и потолку не является обязательной. Разрешается прокладка по диагонали.
Минимально допустимое расстояние между кабелем и подвесом, удерживающим обшивку, составляет 10 см.
Силовые и слаботочные провода в местах пересечений располагают под прямым углом, чтобы исключить наведение помех. Нижний кабель монтируют с провисанием, чтобы линии не контактировали.
При параллельной укладке силового и слаботочного проводов минимально допустимое расстояние между ними составляет 30 см. Для гашения помех на концах информационного кабеля устанавливают ферритовые хомуты.
Допускается устройство расключений за обшивкой подвесного потолка. Но рекомендуется вынести их за пределы конструкции, иначе при необходимости ревизии или ремонта ее придется разобрать.

Перед заливкой стяжки или монтажом обшивки необходимо проверить работоспособность проложенного участка. Если подключение к сети недоступно, его прозванивают мультиметром.

Стандартные варианты

Чаще всего в панельных домах для прокладки проводов используют:

Старые каналы.
Швы между стеновыми и потолочными панелями.
Пустоты в перекрытиях.
Швы между потолочными панелями.
Электротехнический плинтус.

Швы между стеновыми и потолочными панелями следует освободить от штукатурки или ветоши и при необходимости расширить.

Если выравнивание стен производят путем обшивки гипсокартоном, провода прокладывают за ним. Их помещают в гофру, чтобы исключить повреждение изоляции о кромки каркаса.

Как заменить старую проводку на новую

Главное правило при проведении таких работ – все делать по плану, выполнять все действия в строгой последовательности. В противном случае вы можете обнаружить, что нужных материалов недостаточно или, наоборот, слишком много, провод проложен в неподходящем месте, а кабель подсоединен неправильно. Чтобы правильно заменить проводку в старом доме, следуйте определенной системе:

Определите объем работ и составьте схему.
Подсчитайте, сколько понадобится материалов, закупите их.
Подготовьте нужные инструменты.
Уберите совсем или обрежьте старую проводку.
Проведите разметку для новой проводки.
Смонтируйте ее.
Проверьте, как все работает.

Это будет общий план работ по замене старой проводки. Теперь давайте детально пройдемся по каждому пункту.

Замена электрической сети — поэтапное решение

Если вы решили поменять проводку своими руками, то начните с самого простого — оцените предполагаемый объем работ.

Важно понимать, будете ли вы менять проводку целиком, либо замените только ее отдельные участки. Второй вариант менее предпочтителен, так как, например, замена проводки в хрущевке, панельном доме желательно и необходимо произвести полностью

Второй вариант менее предпочтителен, так как, например, замена проводки в хрущевке, панельном доме желательно и необходимо произвести полностью.

Основная причина этого в том, что электрическую сеть раньше монтировали с помощью алюминиевого кабеля небольшого сечения, не редко она была и без заземления, а эксплуатация проводки при большом напряжении, возникающем в электрической сети, опасна.

Сейчас для прокладки электрических сетей используют медную проволоку, распределительные коробки, розетки с заземлением и другие современные материалы.

Поэтому, решив поменять электросеть в своей квартире, задумайтесь о безопасности вашего жилья и сделайте это полностью.

Как заменить проводку в квартире — самостоятельно или с привлечением специалистов, решать вам.

С одной стороны электромонтажные работы не вызывают особых сложностей, однако, проводя такие работы, нужно иметь специальный инструмент, знать основы работ с электричеством, уметь делать расчеты.

Замена и прокладка проводки в панельном доме
