Выбор кабель-канала для проводки по сечению кабеля и другим параметрам

Оглавление

Виды кабель каналов

При выборе наиболее подходящих кабель-каналов следует обращать внимание на технические характеристики и параметры представленных изделий. Изделия из пластика применяются только внутри помещений, а металлические конструкции могут использоваться не только для внутренних, но и для наружных электромонтажных работ

Кабель-каналы условно разделяются на следующие виды:

Мини-короба. С их помощью прокладываются одиночные линии не только под электрические, но и под телефонные, антенные и другие кабели. Для изготовления применяется изоляционный, ударопрочный самозатухающий пластик белого, серого или коричневого цвета. Конструкция корпуса может быть с крышкой или без нее.

Напольные короба применяются для всех видов кабельных линий. Они обеспечивают надежную защиту проводов и кабелей от повреждений. С одной стороны, профиль имеет круглую форму. Конструкция этих кабель-каналов позволяет выполнять ремонт на всех участках электропроводки. Материалом служит алюминий или ПВХ, цвета варьируются от белого до темно-серого. Могут использоваться при температурах от -150С до +600С. Сфера применения – административные, офисные и медицинские здания.

Плинтусные конструкции применяются как в жилых, так и в офисных помещениях. Они располагаются в месте образования угла между полом и стеной, делая монтаж недорогим и удобным. Конструкция включает в себя камеры для возможного размещения кабельных линий. Они успешно заменяют плинтус и прекрасно вписываются в интерьер.

Угловые каналы служат дополнением к плинтусным коробам и располагаются в углах помещения. За счет этого монтаж становится быстрым и удобным. Форма конструкции полукруглая, а цвет может быть белым или кремово-белым.

Рулонные или гибкие кабель-каналы выпускаются длиной 20 м. Благодаря клеящейся поверхности, соединение осуществляется быстро и прочно. Внешние и внутренние углы могут регулироваться по размеру, существенно облегчая монтаж. Применяется, в основном, для офисных и промышленных зданий.

Перфорированные короба используются для щитов управления и распределения. С их помощью распределение проводов выполняется без какой-либо путаницы. Стандартная длина изделия – 2 метра.

Парапетные короба применяются для прокладки силовых и информационных кабельных линий. Они отличаются большим количеством размеров и широкой цветовой гаммой.

Короба под дерево выполняются с различными оттенками под текстуру дуба или сосны. Особенно популярны в частных и загородных домах.

Прозрачные кабель-каналы выполнены в виде компактного прозрачного профиля. Чаще всего в них прокладываются светодиодные ленты, а небольшие размеры позволяют размещать подобные конструкции даже на потолках.

Проволочные короба изготавливаются в виде сетчатого лотка. Эти конструкции применяются на промышленных предприятиях. Основой каркаса служит проволока диаметром от 3 до 5 мм, покрытая порошковой краской или защитными полимерами. Такая конструкция обеспечивает свободный доступ для ремонта и чистки проводов, способствует их охлаждению при передаче электроэнергии высокой мощности.

Лестничные лотки предназначены для прокладки кабелей в нежилых помещениях. Они могут использоваться как в самом здании, так и на улице. Температурный диапазон очень широкий, что дает возможность эксплуатировать изделия в самых разных условиях.

2.3.108

В местах, где изменяется направление трассы
кабельных линий, проложенных в блоках, и в местах перехода кабелей и кабельных
блоков в землю должны сооружаться кабельные колодцы, обеспечивающие удобную
протяжку кабелей и удаление их из блоков. Такие колодцы должны сооружаться
также и на прямолинейных участках трассы на расстоянии один от другого,
определяемом предельно допустимым тяжением кабелей. При числе кабелей до 10 и
напряжении не выше 35 кВ переход кабелей из блоков в землю допускается
осуществлять без кабельных колодцев. При этом места выхода кабелей из блоков
должны быть заделаны водонепроницаемым материалом.

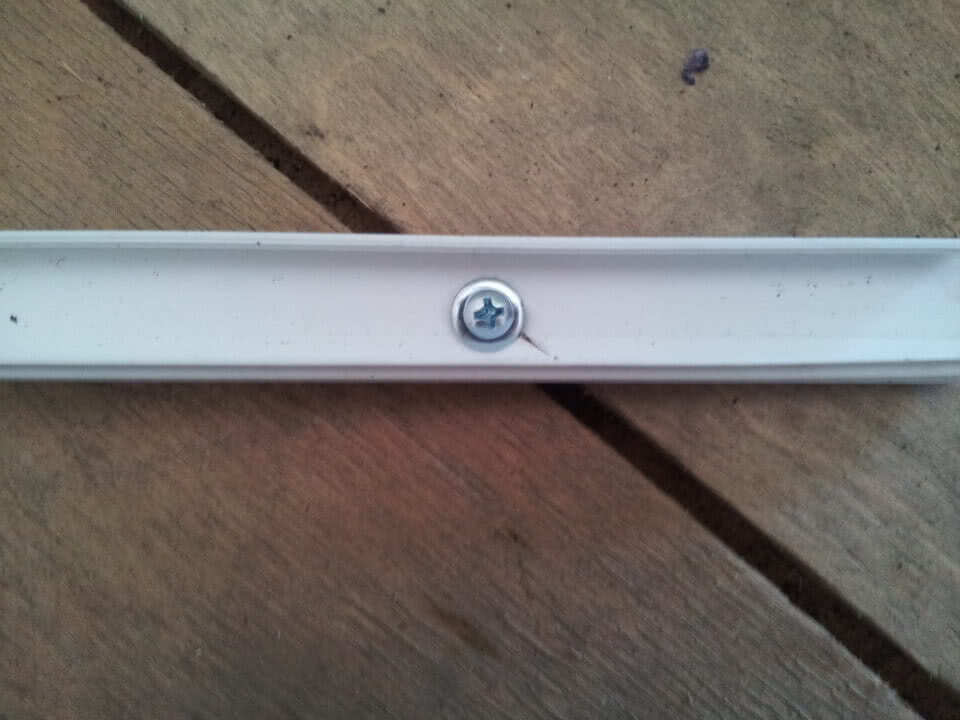

Способ №1 – Саморезы

Если Вы решили выполнить монтаж электропроводки в деревянном доме либо квартире с гипсокартонными перегородками, то установку кабель-канала нужно производить специальными саморезами по дереву. Шаг крепления зависит от того, какая нагрузка будет происходить на пластиковый короб, а точнее – сколько проводов нужно протянуть внутри, и какое у них сечение. Как правило, чтобы надежно закрепить кабельный канал на деревянной стене либо гипсокартоне, достаточно прикрутить саморезы через каждые 40-50 см. Если стены неровные, лучше уменьшить шаг крепления, это позволит скрыть все дефекты и зазоры.

Не следует выбирать для установки кабельного канала своими руками слишком длинные саморезы. Чтобы надежно закрепить короб в стене, достаточно будет вкрутить крепежи длинной около 40 мм. Для вкручивания лучше всего пользоваться шуруповертом с крестовой битой. О том, как выбрать шуруповерт для домашнего ремонта, мы рассказывали в соответствующей статье!

2.3.132

Кабельные сооружения, за исключением эстакад,
колодцев для соединительных муфт, каналов и камер, должны быть обеспечены
естественной или искусственной вентиляцией, причем вентиляция каждого отсека
должна быть независимой.

Расчет вентиляции кабельных сооружений определяется, исходя
из перепада температур между поступающим и удаляемым воздухом не более 10°С.
При этом должно быть предотвращено образование мешков горячего воздуха в
сужениях туннелей, поворотах, обходах и т. д.

Вентиляционные устройства должны быть оборудованы
заслонками (шиберами) для прекращения доступа воздуха в случае возникновения
возгорания, а также для предупреждения промерзания туннеля в зимнее время.
Исполнение вентиляционных устройств должно обеспечивать возможность применения
автоматики прекращения доступа воздуха в сооружения.

При прокладке кабелей внутри помещений должен быть
предотвращен перегрев кабелей за счет повышенной температуры окружающего
воздуха и влияний технологического оборудования.

Кабельные сооружения, за исключением колодцев для
соединительных муфт, каналов, камер и открытых эстакад, должны быть оборудованы
электрическим освещением и сетью для питания переносных светильников и
инструмента. На тепловых электростанциях сеть для питания инструмента
допускается не выполнять.

Безопасный монтаж

Перед установкой кабеля убедитесь в его целостности. Специальные распределительные коробки применяются для каждого отдельного участка. Избегайте любых скруток, уменьшающих надежность системы в целом. Описанные выше короба размещаются на стенах на безопасной высоте, чтобы исключить попадание влаги при затоплении или вмешательство детей. В некоторых случаях подобранная высота может быть минимальной.

Монтажную коробку возможно установить прямо в полу. В таком случае она должна быть защищена прочной съемной крышкой, которая свободно снимается, чтобы при необходимости мастер мог получить доступ к содержимому. Не забывайте о возможности создания схемы половой разводки, что в дальнейшем облегчит поиск нужного узла или провода.


Распаечная коробка в полу

Еще одно важное условие для повышения уровня безопасности электропроводки — правильность заполнения гофры. Не пытайтесь запихнуть внутрь такой трубки множество проводов

Около 60% от всего пространства трубки желательно оставлять пустым. Максимальная протяженность одной линии (от распределительного щитка до розетки или выключателя) не должна превышать 20 м. При размещении под прямым углом следите за тем, чтобы кабелей было не более двух. Впрочем, аналогична рекомендация и для ситуаций с более острыми углами. Постарайтесь избежать любых острых изгибов.

В деревянных домах недопустимо размещение проводов по лагам. Монтаж осуществляется при помощи заранее просверливаемых технических отверстий. При использовании деревянных частей они должны обрабатываться качественным составом, предотвращающим горение. Избегайте разветвлений трассы прямо от щитка, это существенно усложнит проведение ремонтных работ при повреждении электропроводки.


Прокладка проводов в технологических отверстиях лаг.

2.3.123

В кабельных сооружениях прокладку контрольных
кабелей и силовых кабелей сечением 25 мм и более,
за исключением небронированных кабелей со свинцовой оболочкой, следует
выполнять по кабельным конструкциям (консолям).

Контрольные небронированные кабели, силовые небронированные
кабели со свинцовой оболочкой и небронированные силовые кабели всех исполнений
сечением 16 мм и менее
следует прокладывать по лоткам или перегородкам (сплошным или несплошным).

Допускается прокладка кабелей по дну канала при глубине его
не более 0,9 м; при этом расстояние между группой силовых кабелей выше 1 кВ и
группой контрольных кабелей должно быть не менее 100 мм или эти группы кабелей
должны быть разделены несгораемой перегородкой с пределом огнестойкости не
менее 0,25 ч.

Расстояния между отдельными кабелями приведены в табл.
2.3.1.

Засыпка силовых кабелей, проложенных в каналах, песком
запрещается (исключение см. в 7.3.110).

В кабельных сооружениях высота, ширина проходов и
расстояние между конструкциями и кабелями должны быть не менее приведенных в табл.
2.3.1. По сравнению с приведенными в таблице расстояниями допускается местное
сужение проходов до 800 мм или снижение высоты до 1,5 м на длине 1,0 м с
соответствующим уменьшением расстояния между кабелями по вертикали при
одностороннем и двустороннем расположении конструкций.

Таблица 2.3.1. Наименьшее расстояние для кабельных сооружений

Наименьшие размеры, мм,

при прокладке

Расстояние

в туннелях, галереях, кабельных этажах и на эстакадах

в кабельных каналах и двойных полах

Высота в свету

1800

Не ограничивается, но не более
1200 мм

По горизонтали в свету между
конструкциями при двустороннем их расположении (ширина прохода)

1000

300 при глубине до 0,6 м; 450
при глубине более 0,6 до 0,9 м; 600 при глубине более 0,9 м

По горизонтали в свету от
конструкции до стены при одностороннем расположении (ширина прохода)

900

То же

По вертикали между
горизонтальными конструкциями *:

для силовых кабелей напряжением:

до 10 кВ

200

150

20-35 кВ

250

200

110 кВ и выше

300**

250

для контрольных кабелей и
кабелей связи, а также силовых сечением до 3х25 мм
напряжением до 1 кВ

100

Между опорными конструкциями
(консолями) по длине сооружения

800-1000

По вертикали и горизонтали в
свету между одиночными силовыми кабелями напряжением до 35 кВ***

Не менее диаметра кабеля

По горизонтали между
контрольными кабелями и кабелями связи ***

Не нормируется

По горизонтали в свету между
кабелями напряжением 110 кВ и выше

100

Не менее диаметра кабеля

____________________

* Полезная длина консоли должна быть не более 500 мм на
прямых участках трассы.

** При расположении кабелей треугольником 250 мм.

*** В том числе для кабелей, прокладываемых в кабельных
шахтах.

Нормативная документация

Прокладка кабелей и проводов должна проводиться в соответствии с проектом, специальными инструкциями, а также с учетом требований действующих нормативных документов:
— СНиП 3.05.06-85 «Электротехнические устройства»;
— ГОСТ Р 50571-15-97 «Электроустановки зданий. Часть 5. Выбор и монтаж электрооборудования», глава 52 «электропроводки»;
— «Правила устройства электроустановок».

Данными нормами и правилами необходимо руководствоваться, как на стадии проектирования, так и непосредственно при монтажных работах кабеленесущей системы.

Главной задачей монтажников является сборка системы кабельных лотков и коробов и укладка в них электрокабелей и проводов в строгом соответствии с проектом электрики. Конструкция, материал и степень защиты кабеленесущих элементов, а также метод прокладки кабелей и проводов в сечении кабельных лотков (одиночно, пучками или многослойно) определяется проектировщиком и отражается в проектной документации.

Прокладка кабелей и проводов без согласованного с соответствующими службами и утвержденного в установленном порядке проекта не разрешается.

К работам по разводке силовых линий, подключению оборудования и разводке токоведущих магистралей допускаются специализированные монтажные организации, имеющие соответствующие разрешения на проведение данных работ и оборудование.

Общие сведения

Существует два способа прокладки провода:

  • открытый способ;
  • закрытый или скрытый способ;

При закрытом способе кабель также прокладывается с использованием коробов, гофротрубы или лотков, но на завершающем этапе вся проводка прячется в стену или под потолки. Из-за отсутствия свободного доступа, обслуживать кабельных сетей затруднительно.

Монтаж кабеля, провода с помощью гофротрубы обычно производится во влажных помещениях, подвалах, жилых комнатах, под землей

Важно помнить, что под землей запрещено использовать металлическую гофротрубу из-за ее способности к коррозии. Кроме этого не рекомендуется использовать при монтаже гофру черного цвета, так как она подвержена горению

Стандартный цвет для использования в жилых помещениях – серый. Он относится к группе НГ – негорючий. Короба, кабель-каналы применяются в жилых помещениях, офисах, технических помещениях.

Общие условия испытаний

Кабеленесущие системы испытываются на соответствие заявленным характеристикам и требованиям нормативно-технической документации только после полной сборки в штатном положении.

Если в системе применены неметаллические или композитные компоненты, испытания трассы кабеленесущих лотков и коробов могут проводиться не ранее, чем через 168 часов после их изготовления.

Кабеленесущие системы общего назначения должны испытываться при температуре 20 +/- 5°С. Если система чувствительна к относительной влажности воздуха, изготовитель должен предоставить соответствующую информацию для корректировки условий испытаний.

Перед испытаниями должны быть предприняты все защитные мероприятия, включая применение индивидуальных средств защиты персонала, который участвует в испытании.

Испытаниям должно подвергаться не менее трех комплектов образцов. Испытания считаются успешными, если их выдержали все три комплекта кабельных лотков или коробов. Если хотя бы один из комплектов не прошел испытания, то их повторяют на трех новых комплектах. Для испытаний должны поставляться два комплекта: первичный и для повторного проведения. Если второй комплект не поставлен, или поставлен, но не прошел испытаний, кабельные лотки или короба могут быть признаны не соответствующими требованиям действующего Государственного Стандарта. Испытания должны проводиться на образцах с покрытием (если это предусматривает их конструкция).

Пластиковые кабель-каналы, их разновидности и размеры

Чаще всего пластиковые типы кабель-каналов используются для прокладки информационных кабелей в офисах и при необходимости сделать открытую или временную проводку – в этом случае в них также укладывают силовые кабели и провода для линий освещения.

Форма, материалы и размеры

Изначально это были белые или серые профили, прямоугольного сечения в виде буквы «П» (односекционные) или «Ш» (на две и более секции). Затем стали выпускать кабель-каналы разнообразных форм и расцветок, предназначенные для прокладки кабелей различного назначения. Появились треугольные кабель-каналы или в форме полусферы – стало удобнее использовать их для проводов различного назначения в зависимости от назначения помещения, используемых в его отделке материалов и необходимости свободного доступа к спрятанным внутри кабелям.

П- образный кабель-канал.

Треугольный кабель-канал.

Ш- образный кабель канал.

Кабель-канал виде полусферы.

Для производства кабель-каналов применяется негорючий ПВХ или полиэтилен. Длина одной секции обычно составляет 2 метра, но производители могут использовать и другие стандарты, поэтому при необходимости можно найти кабель-каналы длиннее. Ширина и высота в сечении составляет от 10 до 60 мм, но и здесь могут быть исключения.

Наиболее популярными являются кабель-каналы П-образного сечения. П-образные кабель-каналы могут быть изготовлены со сплошными или перфорированными стенками. В качестве их достоинств можно отметить меньший вес и более низкую цену.

Размеры кабель-каналов П-образного типа и их полезное сечение:

Профиль Размер (ширина × высота), мм Полезное сечение, мм2 Толщина стенок, мм
 12х12  130
 15х10  135  1
 16х16  230  1
 20х10  180  1
 25х16  360  1,1
 25х25  563  1,1
 40х16  576  1,3
 40х25  900  1,3
 40х40  1440  1,3
 60х40  2160  1,7
 60х60  3240  1,7
80х40 2880 1,7
80х60 4320 1,7
100х40 3600 2
100х60 5400 2

*Полезное сечение кабель-каналов некоторых производителей, может отчичаться от приведенного в таблице.

Способ крепления к поверхности

В зависимости от материала поверхности, на которой надо закрепить кабель-канал, применяются разборные и неразборные крепления. К первым относятся дюбель-гвозди (6Ч40), металлические скобы или саморезы – для них в некоторых кабель-каналах с завода прорезаны отверстия. Неразборные крепления применяются на штукатурках и подобных материалах – к ним кабель-каналы просто приклеиваются (хотя тут надо учитывать вес короба с проводами).

Дополнительные элементы

Чтобы не приходилось вручную подрезать короба для поворотов или разветвлений магистрали, производители выпускают дополнительные элементы – поворотные углы, тройники, заглушки и т.п. для каждого из видов кабель-каналов. Они позволяют создать разводку любой сложности без ущерба для интерьера и потерь времени на монтаж.

Также предусмотрены отдельные крепления для розеток и выключателей – эти элементы электрической цепи монтируются в специальные элементы, что закрепляются непосредственно в кабель-канале.

Напольные и плинтусные кабель-каналы

Отдельной категорией идут напольные и плинтусные кабель-каналы.

Напольные кабель-каналы.

Все напольные и плинтусные кабель-каналы, также имеют свои дополнительные элементы упрощающие прокладку магистралей.

Плинтусные кабель-каналы внутри пустотелые и могут вмещать в себе много проводов. Это отличный вариант для прокладки антенного или компьютерного кабелей.

+ Плюсы кабель каналов

  1. Нет нужды штробить стены для укладки проводов.
  2. Уложенный кабель всегда открыт для осмотра – рядом всегда можно проложить дополнительную линию.
  3. Несмотря на кажущуюся мягкость, кабель-канал дополнительно защищает уложенные в нем провода от механических повреждений.
  4. Монтаж магистрали выполняется максимально быстро.
  5. Различные формы кабель-каналов позволяют вписать наружную линию электропроводки в большинство интерьерных решений.

— Минусы кабель каналов

  1. Иногда кабель-каналы совсем не смотрятся в интерьере помещения.
  2. Короб «забирает» у стены несколько сантиметров пространства.
  3. Кабель-канал легко случайно зацепить – сбить с крепления или поломать.
  4. Качественная прокладка возможна только при использовании большого количества дополнительных аксессуаров – поворотов, разветвлений и т.п.

Особенности и разновидности

Кабель-каналы — это короба для укладки проводов, изготовленные из металла или пластмассы. Сфера их применения довольно широка: внутренняя отделка офисов и квартир, внешняя прокладка проводов и обеспечение сохранности кабелей на предприятиях.

Функциональное назначение таких конструкций — защищать проводку от механических повреждений и открытого взаимодействия с окружающей средой. Элегантный дизайн и удобство эксплуатации — дополнительные преимущества.

Все кабель-каналы по видам и размерам делят на две большие подгруппы:

  • жесткие для электропроводки;
  • гибкие из гофрированных труб или секций.

В строительстве распространена металлическая модификация кабель-канал, где сделан литой или перфорированной корпус короба.

В быту используются пластиковые конструкции, обладающие достаточной жесткостью, чтобы выполнять свои прямые функции, и имеющие привлекательный внешний вид.

Монтаж кабель-каналов плинтусного типа

В зависимости от типа кабельнесущих систем, способ монтажа может различаться, но т.к., как правило, самостоятельно выполняется монтаж при ремонте электропроводки в индивидуальных домовладениях и квартирах, то ниже рассмотрен вариант выполнения работ по устройству кабель-канала плинтусного типа.

Работы выполняются в несколько этапов:

  1. Подготовительные работы. На этом этапе выполнения работ нарезаются заготовки требуемого размера, с учетом углов (внутренних и наружных), заглушек, а также мест монтажа электроустановочных изделий (розетки, выключатели), которые монтируются в специальные боксы.
  2. Предварительные работы. Выполняется раскладка кабель-канала по трассе его прохождения и определяются места крепления на поверхности стены. Расстояние между элементами крепления должно составлять не более 0,5 метра.

Монтаж кабель-канала

Работы выполняются, начиная с дальней точки (угла) помещения, в котором выполняется монтаж, в следующей последовательности.

  • Отсоединяется наружная часть плинтуса (декоративный профиль);
  • Берется прямой отрезок плинтуса, в один конец которого вставляется угол, как правило внутренний, а на второй, в зависимости от конфигурации помещения – соединяющая перемычка или другой угол.
  • По размеченным местам крепления выполняется монтаж кабель-канала. При креплении с помощью саморезов, выполняется засверливание непосредственно в стену, при монтаже с помощью кляймеров или дюбелей, вначале засверливается отверстие, в которое затем вставляется дюбель и в него вворачивается фиксирующее устройство (шуруп, кляймер).
  • При необходимости установки боксов, они крепятся аналогично креплению плинтуса к стене, с вводом концов кабель-канала во внутреннюю плоскость элемента конструкции.
  • Крепление кабель-канала выполняется по всей его протяженности.

Завершающий этап:

  • После завершения монтажа плинтуса, выполняется удаление мусора, образовавшегося при сверлении стен.
  • Выполняется установка декоративного профиля.

Схематично, монтаж кабель-канала плинтусного типа, можно отобразить следующим образом:

Система кабель-каналов плинтусного типа марки Legrand

Стандартные размеры пластиковых коробов для кабелей

Доступных в продаже вариантов достаточно много: есть и треугольные, и многоугольные пластиковые кабель-каналы. Однако, определенные стандартные предложения тоже присутствуют. Таковыми являются самые обычные, квадратные чехлы для кабеля. Их размеры достаточно разнообразны, а принцип крепления для всех одинаков. Сверху каждый из предложенных размеров закрывается специальной планкой на защёлках. Размер, естественно, зависит от количества проводов и будет очень глупо брать короб шириной 10 см для одного тонкого кабеля.

Все они поступают в продажу в виде двухметровых планок, которые соединяются между собой специальными муфтами. Крепятся такие планки тоже одинаково: на каждые полметра длины приходится одно отверстие под шуруп, через которое кабель-канал прикручивается к стенке или потолку. В комплекте, к сожалению, не предоставляются ни шурупы, ни дюбеля, поэтому их придется докупать отдельно.

Способы прокладки кабеля

А в остальном прокладывание кабеля для приема ТВ – сигналов ничем не отличается от прокладывания кабеля или проводов для ведения сети электропередач. Точно также провод или кабель для ТВ можно смонтировать открытым или закрытым способом. При открытом способе вы просто крепите кабель к стене и подключаете к антенне, но это будет выглядеть не очень эстетично и поэтому рекомендуется прокладывать кабель или в кабель-канал или прятать его под дальнейшую отделку стен дома или квартиры. Для закрепления нескольких проводов или кабелей в кабель – канале и их дополнительной фиксации лучше всего применять дюбель – хомуты. Это поможет вам при монтаже и не даст проводам или кабелям рассыпаться на отдельные группы.

Но если в вашем доме планируется прокладывание изначально электрического кабеля большой мощности, что само по себе подразумевает использование толстого кабеля, то для кабеля ТВ будет лучше проложить отдельный кабель-канал. Так как категорически не рекомендуется, чтобы радиус всех проводов и кабелей, собранных в одном кабель – канале превышал три с половиной сантиметра.

Если при дальнейшей отделке дома или квартиры будет делаться подвесной потолок, то монтаж ТВ кабеля следует проводить после натяжения потолка. Это даст вам возможность, в случае надобности, сохранить потолок в целостном виде. Точно так же поступают с ТВ кабелем, если в дальнейшем ремонте стены будут обшиваться гипсокартонном.

Разводка кабеля ТВ

Иногда возникает надобность произвести разводку ТВ кабеля. Зачастую случается так, что точки приема ТВ сигнала находятся в разных комнатах дома или квартиры, поэтому следует проводить данные работы только при использовании специального приспособления. Ни в коем случае нельзя производить никакие скрутки из кабеля. Это может привести к полной или частичной потери ТВ сигнала.

Сами точки разветвления кабеля для ТВ рекомендуется располагать в распредкоробках, которые используются при монтаже электрического кабеля. Это даст вам возможность свободного доступа к кабелю в любое время.

Иногда в многоэтажных домах уже имеется выход к антенне общедомового пользования. Выходы такой антенны находятся на площадке подъезда, рядом со щитом электропитания. Прежде чем провести подсоединение к данному виду антенны следует уточнить в домовом комитете или управляющей компании кому конкретно принадлежит данная антенна, какого диапазона ТВ передачи она способна транслировать, ну и, конечно, сумму ежемесячной оплаты за пользование антенной. И только после уточнения всех этих вопросов можно приступать к проведению такого вида антенны в вашу квартиру. Это можно будет сделать с использованием обычных электрических «автоматов». А если вы поставите «автомат» на несколько пар, то при проведении в квартиру телефонного кабеля или провода для Интернета, у вас уже будет готовое место для их крепления на щите в подъезде.

Типы и виды укладки кабель-канала

Внешне кабель-канал представляет собой пластиковый, алюминиевый короб, внутрь которого закладываются провода. Проводка в устройстве покрывается декоративной крышкой, которую можно подобрать индивидуально.

Существуют некоторые разновидности кабель-каналов:

  1. Напольные. При использовании можно спрятать всю проводку, расположенную внизу. Шнуры техники, электроники можно удачно скрыть. Особенно часто монтируются, если пользователь располагается на удалении от розетки.
  2. Для плинтуса. Плинтусные изделия недорогие, наиболее востребованы, их применяют повсеместно. По ним можно протащить провода от розетки в любую точку комнаты.
  3. Для потолка. Используются в квартирах нечасто, преимущественно применяются в крупных производственных помещениях.

Специальные формы кабель-каналов

Под специальными формами понимают такие кабель-каналы, которые дают дополнительную безопасность для розеток, проводов, кабелей в помещении. Предназначаются для офисов, квартир, специальных производств.

В описанном варианте применения кабель-канала последний будет служить своеобразным радиатором. Мощность светодиодной ленты низкая, размеры ее отдельных элементов малые. За счет применения кабель-канала свет будет рассеиваться с нужной интенсивностью.

Существуют ситуации, когда проводке, кабелям требуется более надежная защита, например, во влажных помещениях. Иногда некоторые пучки проводов приходится перемещать в процессе эксплуатации, поэтому следует покупать особый гибкий кабель-канал. Основа его плотная, зато создана из отдельных секций и может легко транспортироваться без риска разрыва кабелей.

Это интересно: Двойные межкомнатные двери — обобщенный взгляд

Прокладка кабеля в кабель канале

Выполнение монтажа проводки по деревянному строению с применением кабельного канала (иначе называемого коробом) обладает большим количеством плюсов и значительно меньшим числом минусов по сравнению с иными методами электрофицирования строений из дерева.

  • основным отрицательным моментом следует считать тот, что вся прокладка идет по верху, собирая пыль и мешая ровненько установить, например, тумбочку или шкаф;
  • раскрашенный канал имеет стоимость в два-три раза большую, чем обычный;
  • еще, я думаю, мало кому придется по душе, что на рынках вечно отсутствуют соединители и уголки (они, правда могут быть привезены под заказ и пр. правда, в таком случае, как правило, не устраивают сроки поставок). Есть, конечно, альтернативный вариант – спецмагазины, да, только там цены «кусаются»… Для выхода из положения в подобных случаях, предлагаю применять в качестве маскиратора швов на каналах обычный герметик, подобрав его в тон к расцветке канала.

Выпускается кабельный канал «палками», длина которых 2 метра. В первую очередь, надо освободить канал от крышки (если это надо, то укоротить его и сделать вырезы). Если монтаж ведется по стене из кирпича, то потребуется перфоратор. Шестимиллиметровый бур и дюбель-гвозди (обычно размером 6х40 мм).

Прикладываем канал к нужному месту на стене и высверливаем отверстие сквозь его дно. В это отверстие вставляем и вворачиваем дюбель-гвоздь. На стандартную «палку» кабель-канала требуется 4-5 дюбель-гвоздей. Для крепления на стену из дерева применяем обычный шуруповерт и саморезы, имеющие плоские шляпки. После закрепления канала, можно проложить в них провода. В случае большого количества проводов, можно применить в нескольких местах временное закрепление, изготовленное из маленьких кусочков крышки от канала, установив их на расстоянии 1-2 метра. Размер таких временных крепежей может быть 0.1-0.2 м. Это поможет придержать кабель и не позволит ему выпасть из короба.

Если в помещении слишком много углов и поворотов, либо стены, мягко говоря, не очень ровные, то проложить кабельный канал может быть весьма затруднительно. Ведь прокладка канала по кривой стене – процесс почти невозможный. Это, конечно, можно сделать, но результат получится не шибко приятным. Именно поэтому поверхность стен для прокладки коробов должна быть ровной, а сама работа должна выполняться специалистом, имеющим определенные навыки.

Вот, пожалуй, и все, что можно рассказать о том, что же такое кабель-канал и как выполнять монтаж проводки с использованием оного. Естественно, каждый волен выбирать самостоятельно, главное, чтобы результат был безопасным и красивым.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта. буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.

0 Автоматическое включение резерва (АВР) Внезапные отключения электричества — с этим хотя бы раз сталкивался каждый. Но если мы

0 Замена распределительной коробки в квартире Возможные причины замены Одна из главных целей квартирного ремонта получить ровные

0 Монтаж инфракрасного теплого пола: порядок работ Если в комнате установлен обогреватель, например, камин или печь, его тепло весьма

Чтобы в процессе эксплуатации жилища не возникало проблем с использованием и обслуживанием электросети, нужно знать, что такое фаза. ноль и земля в электропроводке квартиры.

Александр, чем конкретно данную статью дополнить? Постараюсь учесть Ваше пожелание!
