Фрезерный станок
- с подвижной УШМ. В этом случае инструмент надежно крепится в вертикальной плоскости к специальной раме, позволяющей перемещать болгарку относительно фрезеруемой заготовки, которая закреплена неподвижно;
- с жестко закрепленной УШМ. При таком исполнении заготовка перемещается в нужном направлении, а болгарка неподвижна.
В обоих случаях необходимо продумать конструкцию, закупить все необходимое для ее сборки, а также купить держатель фрезы цангового типа или изготовить его самостоятельно из шестигранника. На рисунке простая, быстро изготавливаемая конструкция фрезера из болгарки.
Особенности использования УШМ в качестве пилы
Не лишним для вашей безопасности будет напомнить о том, что не все виды дисков можно напрямую использовать для болгарки. В первую очередь это касается дисков для пиления древесины, имеющих значительно более низкие показатели оборотов, чем используются почти во всех болгарках.
Исключение составляют специальные диски по дереву, рассчитанные на стандартные обороты угловых шлифмашинок.
Хорошо, если ваш инструмент имеет регулировку оборотов. А если нет, то, прежде чем использовать свою УШМ в качестве торцовочной пилы по дереву, изготовьте несложный регулятор ее оборотов на базе микросхемы КР1182ПМ1, или близкой ей по показателям, по такой схеме.
Использовать простой реостат для этого не стоит. Вместе с уменьшением оборотов, он также пропорционально снизит мощность и крутящий момент инструмента. Да и для самой болгарки использование в таких режимах работы вредно.
Настоятельно рекомендуем обеспечить вашу стойку кнопкой аварийного отключения инструмента, ведь доступ к кнопке отключения после установки болгарки в стойку может быть затруднен. А даже надежно закрепленная в приспособлении УШМ – инструмент достаточно травмоопасный.
Можете ставить такую кнопку в разрез провода ее питания, но лучше разорвать ею подводящую электромагистраль, ведь снятая со стойки болгарка, становится обычным мобильным инструментом со всеми своими преимуществами.
Многофункциональное устройство — стусло
Сделав, самостоятельно рабочий стол для УШМ более поворотным, вы получите многофункциональное устройство — стусло. Такое приспособление позволяет работать не только с деревом, но и под определённым углом нарезать профили, плинтуса, багеты и другие заготовки. Для изготовления такой детали нужно установить рабочий диск на шлифмашинку и зафиксировать стол под углом в 45 градусов.
Стоит отметить, что такой агрегат считается настоящим спасением для тех, кому нужно нарезать большое количество оконных наличников, плинтусов и штапиков. Стусло в сочетании с УШМ позволяет работать даже с тротуарной плиткой в диагональном направлении. А это, в свою очередь, помогает разнообразить варианты укладки.

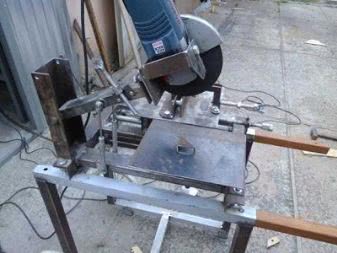

Вариант 1 — простой способ сделать из УШМ отрезной станок
Простой способ изготовления самоделки предусматривает изготовление основания, на котором крепятся неподвижные соединители для подвижной пластины. Итак, более подробно о том, как сделать станок из УШМ:
- Берется стальная пластина размером 15х15 см и толщиной не менее 2 мм. Такой большой размер нужен для того, чтобы закрепить ее к верстаку болтовыми соединителями. Если верстак (стол) железный, то основание можно к нему приварить сваркой, поэтому в этом случае можно использовать более короткую пластину 10х10 см
- К основанию перпендикулярно приварить две прямоугольные пластины, расположенные на расстоянии друг от друга 5-8 см. Толщина пластин также должна быть не менее 2 мм. Их дина зависит от размеров электроинструмента, но обычно для стационарных станков применяются маленькие или средние болгарки, поэтому длина пластин составляет 8-10 см
- У основания пластин проделать прямолинейное отверстие, в которое установлен соединительный болт. Диаметр отверстия 6-8 мм, что не столь принципиально
- На следующем этапе понадобится изготовить подвижное основание, к которому будет крепиться болгарка. Для этого понадобится взять стальную пластину длиной не менее 20-30 см, что зависит от размера электроинструмента. Ширина этой станины должна быть чуть меньше расстояния между выступами прямоугольных пластин, приваренных к основанию
- С обратной стороны подвижной пластины нужно приварить круглую продолговатую гильзу, в которую будет помещен соединительный болт
- К получившейся подвижной пластине необходимо закрепить инструмент, используя для этого хомуты, стяжки и прочие способы. Количество крепежей должно быть более 2, а лучше не менее трех для большей безопасности
- Закрепив получившуюся конструкцию к верстаку, можно испытать его работу
Для удобства работы к подвижной планке можно приварить ручку, а также установить пружину автовозврата, которая будет возвращать инструмент в исходное положение, то есть перемещать его вверх. Ниже на фото показана готовая установка для отрезания из болгарки. Как видно на примере, для ее изготовления понадобится минимум усилий и материалов, а в итоге получается стационарное устройство для резки разных материалов.
Это интересно!В завершении понадобится прорезать соответствующего размера полосу в верстаке, в которую будет «заходить» вращающийся круг в патроне инструмента при резке материалов. При сооружении устройства не забывайте о том, что безопасная эксплуатация зависит от того, как закрепить болгарку. Она должна надежно фиксировать в 2-3 точках, что исключит ее перемещение во время работ, а также «слетание» с подвижной станины. При установке инструмента на подвижную станину, необходимо чтобы положение болгарки было строго под прямым углом, то есть круг должен располагаться строго в вертикальном положении.
Полученное устройство подходит для обработки разных материалов от древесины до прочного камня. При работе инструментом не забывайте использовать защитные очки, перчатки, а также спецодежду. Вместо верстака, можно использовать деревянную или стальную раму, на которой реализовать задумку.
Это интересно!Аналогичные простейшие станины для болгарок изготавливаются в заводских условиях, поэтому при наличии лишних 2-3 тысяч рублей, можно приобрести уже готовое основание, и пользоваться им прямо сегодня. Однако в самостоятельном изготовлении нет никаких трудностей, поэтому решать необходимо в каждом индивидуальном случае самостоятельно, что лучше.
https://youtube.com/watch?v=nmnNd0c4zWU
https://youtube.com/watch?v=ODe10XOpcW8
https://youtube.com/watch?v=x4f4oidDWLE
Фрезерный станок
У фрезерного станка главное движение совершает фреза, с помощью которой обрабатывают фасонные и плоские поверхности на заготовках из разных материалов. Станок с использованием болгарки может быть выполнен в таких вариантах:
- с подвижной УШМ. В этом случае инструмент надежно крепится в вертикальной плоскости к специальной раме, позволяющей перемещать болгарку относительно фрезеруемой заготовки, которая закреплена неподвижно;
- с жестко закрепленной УШМ. При таком исполнении заготовка перемещается в нужном направлении, а болгарка неподвижна.
В обоих случаях необходимо продумать конструкцию, закупить все необходимое для ее сборки, а также купить держатель фрезы цангового типа или изготовить его самостоятельно из шестигранника. На рисунке простая, быстро изготавливаемая конструкция фрезера из болгарки.
Это интересно: Приспособления для фрезера по дереву своими руками: читаем во всех подробностях
Особенности использования УШМ в качестве пилы
Не лишним для вашей безопасности будет напомнить о том, что не все виды дисков можно напрямую использовать для болгарки. В первую очередь это касается дисков для пиления древесины, имеющих значительно более низкие показатели оборотов, чем используются почти во всех болгарках.
Исключение составляют специальные диски по дереву, рассчитанные на стандартные обороты угловых шлифмашинок.
Хорошо, если ваш инструмент имеет регулировку оборотов. А если нет, то, прежде чем использовать свою УШМ в качестве торцовочной пилы по дереву, изготовьте несложный регулятор ее оборотов на базе микросхемы КР1182ПМ1, или близкой ей по показателям, по такой схеме.
Использовать простой реостат для этого не стоит. Вместе с уменьшением оборотов, он также пропорционально снизит мощность и крутящий момент инструмента. Да и для самой болгарки использование в таких режимах работы вредно.
Настоятельно рекомендуем обеспечить вашу стойку кнопкой аварийного отключения инструмента, ведь доступ к кнопке отключения после установки болгарки в стойку может быть затруднен. А даже надежно закрепленная в приспособлении УШМ – инструмент достаточно травмоопасный.
Можете ставить такую кнопку в разрез провода ее питания, но лучше разорвать ею подводящую электромагистраль, ведь снятая со стойки болгарка, становится обычным мобильным инструментом со всеми своими преимуществами.
Защита фанерного основания от искр
Здесь подойдёт любой листовой металл. К примеру, отрезок оцинковки, который найти очень просто. Его необходимо подогнать под размер поверхности, с которой предварительно нужно снять всё «навесное оборудование».
Основание следует перевернуть вверх ножками и положить на металл. Далее нужно отметить и высверлить все отверстия, предназначенные для крепежа деталей станины для болгарки.
ФОТО: YouTube.comОтверстия отмечены, можно сверлить
Теперь на прилегающую к фанере сторону металла нужно нанести слой эпоксидного клея. Остаётся лишь плотно прижать детали и оставить до полного высыхания. Здесь пригодятся струбцины. Отверстия при этом должны совпасть идеально, а пропил будет прорезан позже.
ФОТО: YouTube.comОтверстия совпали, остаётся сделать некоторые мелочи
Направляющая для ровного реза УШМ
Сделаем простое приспособление для болгарки. В голове давно крутилась идея и ее решил воплотить жизнь.
Приспособление простое, поэтому понадобится минимум материалов. Первое и основное – это сама болгарка. Автор самоделки использует аккумуляторную, но она оказалась слабой. Поэтому он рекомендует обычную на 220 вольт.
Кусок профильной трубы 40 на 60 миллиметров и длиной 150 и профильная труба со сторонами 25 миллиметров. Длину можно взять под свои нужды. Например, решил что кусок длиной в 1 метр достаточно.
Начинаем с разметки. Из трубы 40 на 60 нужно выпилить уголок со сторонами 50 на 35 миллиметров.
Вырезаем от остатка трубы. Отрезаем еще две полоски шириной 25 и 20 миллиметров. Когда все заготовки сделаны, переходим к сварке.
Оборачиваем профильную трубу листом бумаги, чтобы сделать зазоры между свариваемыми деталями и трубой. Выставляем все заготовки, как показано видео. Зажимаем при помощи струбцин и прихватываем. Можно все обваривать и зашлифовывать швы.
Деталь на нас получилась.
Это шина с кареткой для ровных резов листового металла и не только.
Каретки будем крепить. Наварю две полоски металла с отверстиями под крепления. Приваривать лучше по месту, поэтому прикручиваем полоски к пациенту и прихватываем. А после можно и покрасить.
Устанавливаем шлем и переходим к тестам. Пилить будем кусок 3-миллиметрового металла. Закрепил направляющую шину при помощи двух струбцин.
Приспособление работает. Пожалел, что установил каретку на аккумуляторную УШМ. Она намного слабее сетевой. Скорее всего каретку в последствии переделаем под сетевую с диском 125 миллиметров.
Ровный рез получается при помощи приспособления.
Видео Китай Мастер
https://youtube.com/watch?v=3RSA9LG3WxU
Назначение приспособы для резки металла и ее устройство
Приспособа для болгарки изготавливается для выполнения следующих задач:
- ровная нарезка ножевой стали;
- нарезка долов на клинках.
Приспособа для болгарки
Самостоятельно изготовленная приспособа для резки листового металла включает в себя следующие составные части:
- воздухозаборник, удаляющий пыль;
- зажимная каретка с ручкой;
- маятниковый механизм с диском.
Воздухозаборник удаляет пыль. Он подсоединяется к стружкопылесосу при помощи шланга. При работе устройства пыль попадает в шланг и по нему движется в стружкопылесос, который препятствует загрязнению воздуха в помещении.
Зажимная каретка с ручкой состоит из пластины, имеющей толщину 3 мм, длину 15,5 см, ширину 11 см. Посередине пластины имеется резьба М8 для фиксирования ручки. На пластине имеется два пропила. Под пластиной находятся два стальных сечения, внутри квадратов проделаны отверстия с резьбой М6, на резьбу устанавливаются подшипники, под которые в качестве осей используются винты диаметром 6 мм.
Обычно используется 6 винтов для зажимной каретки. Ручка каретки представляет собой съемный механизм, предназначенный для большего удобства при работе с болгаркой. Сама каретка в процессе, когда происходит резка металла, скользит по направляющей.
Каретка для болгарки
Материалы и инструменты
Первый вопрос, с которым сталкивается домашний умелец при конструировании стойки для болгарки — из чего её сделать. Ответ на этот вопрос элементарен: что есть, из того и сделаем. Если под рукой есть водопроводные трубы — они пригодятся для изготовления шарниров и направляющих. Если есть металлический уголок — соберём из него станину.
Главным и самым сложным узлом маятниковой отрезной пилы является узел шарнира. На него приходятся наибольшие нагрузки, при этом маятниковый рычаг не должен иметь возможность произвольно отклоняться влево или вправо
Отнеситесь к конструированию этого узла с наибольшим вниманием. Идеально использовать роликовые подшипники
Подберите пару подходящих размеров — и уже «вокруг них» стройте остальную конструкцию.
Лучше всего сделать крепление маятникового рычага на шариковых или роликовых подшипниках. Это обеспечит наилучшие точность и жёсткость. Но если нет подходящих готовых изделий, вполне можно подглядеть варианты самодельных конструкций этого узла.
Если готовых подшипников нет, подберите пары из металлических трубок и стальных штырей подходящих диаметров. Это позволит сделать не слишком качественные, зато самодельные подшипники. Для «фанерного» станка в качестве подвеса маятникового рычага вполне сойдут хорошие петли-навесы, используемые для крепления дверей и калиток.
Для надёжной и плотной фиксации болгарки в держателе ложе лучше обклеить мягким и прочным материалом. Например, кожзаменителем. А прижимать УШМ к держателю удобнее всего гибкими металлическими стяжками с винтовым узлом. Такие широко применяются в сантехнике и автосервисе.
Станину лучше всего сделать из толстого листа металла. Возможны компромиссы, вплоть до толстой фанеры, закреплённой на раме из деревянного бруса. Хорошо предусмотреть на рабочем столе возможность закрепления упорных уголков под некоторыми стандартными углами к оси реза. Таким образом мы получим «торцовочную пилу».
Не забудьте, что управлять включением болгарки на станке привычным образом теперь не получится. Руку оператора на клавишах управления мы можем заменить всё теми же винтовыми стяжками для трубопроводов. А вот клавишный пост управления (который мы закрепим на станине), розетку для включения в цепь зафиксированной УШМ и провод с вилкой достаточной длины для включения в сеть всего станка следует припасти.
Если в нашем распоряжении имеются металлические заготовки, соединять их лучше всего сваркой. Если вы не располагаете такой возможностью, лучше обратиться к знакомым мастерам этого дела. Болтовые соединения со временем разбалтываются и сводят на нет все преимущества металлического каркаса.
Разумеется, при изготовлении станка пригодится и сама болгарка. Нарезая с её помощью заготовки для стойки, можно почувствовать себя Мюнхгаузеном, вытаскивающим из болота самого себя за косичку.
Циркульная магнитная насадка для болгарки своими руками
Здравствуйте, уважаемые читатели и самоделкины! Многие из Вас достаточно часто работают с болгаркой, и иногда возникает задача вырезания кругов из листового металла. Вручную выполнить эту задачу с высокой точностью и без последующей обработки практически невозможно. В данной статье автор YouTube канала «Самоделкин Иван» расскажет Вам, как он изготовил специальную приставку для болгарки, с помощью которой можно вырезать круги даже больших диаметров без сверления отверстия в центре.
Это приспособление достаточно просто изготовить, однако потребуется небольшой объем сварочных работ.
Материалы. — Неодимовый магнит под винт — Стальная шпилька, удлиненная гайка М16 — Шариковый подшипник 6001RS, корпус — Стальные профильные трубы 25X25 20X20, полоса 40 мм — Гайка, болт, барашковая гайка М10.
Инструменты, использованные автором. — Болгарка, отрезной диск — Сварочный аппарат — Тиски, молоток, маркер. Процесс изготовления. Одним из основных элементов этой конструкции послужит мощный неодимовый магнит, такие часто используют при различных поисковых работах. К обратной стороне этого магнита уже приварена цилиндрическая удлиненная гайка наружным диаметром 12 мм. Первым делом мастер запрессовывает шариковый подшипник 6001RS в корпус.
С другой стороны в корпус вставляется удлиненная гайка М16, и обе детали свариваются между собой
При этом важно соблюдать их соосность
По центру противоположной стороны детали высверливается отверстие диаметром 10 мм, затем приваривается гайка М10, в нее вкручивается прижимной болт. К головке болта приваривается барашковая гайка (можно сразу взять болт М10 с барашковой головкой).
В удлиненную гайку закручивается обрезок шпильки М16, а уже на нее навинчивается вторая часть держателя.

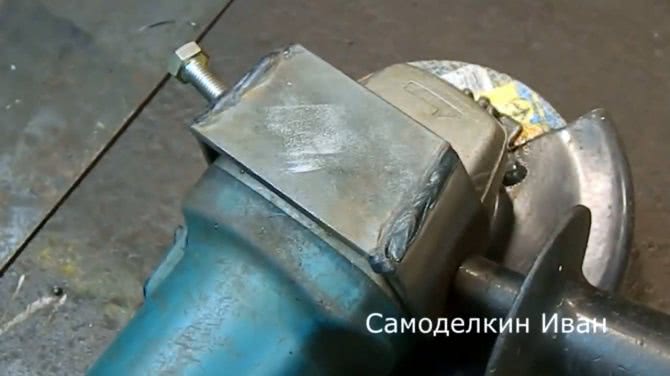

Теперь мастеру нужно сделать крепление для болгарки. Из 40-й стальной полосы вырезаются две вот такие заготовки, и в них сверлятся отверстия М10. Острые края деталей обрабатываются лепестковым зачистным диском. Обе детали прикручиваются к штатным отверстиям для рукоятки на болгарке.
Из той же полосы вырезается деталь в виде трапеции, и приваривается к первым двум.
Далее, из профильной трубы вырезается рукоятка, на одном конце которой сверлится сквозное отверстие диаметром 10 мм. Также изготавливается похожая, короткая деталь, которая в дальнейшем будет приварена к креплению на болгарке.
Остается сделать еще две вот такие детали для шарнирного соединения.
Все детали готовы, и соединяются между собой болтами и гайками М10.
Последние сварочные работы, и все элементы приспособления готовы.
Неодимовый магнит очень мощный, и его практически невозможно оторвать от поверхности металла, поэтому автор предусмотрительно подкладывает кусочек картона, чтобы немного снизить усилие.
Держатель примагничивается к листу, и направляющая вставляется в него.
Затем регулируется нужный радиус, и направляющая фиксируется барашковым винтом. Остается отрегулировать вертикальное положение болгарки и диска так, чтобы он касался поверхности заготовки.
Второй край направляющей одновременно является и рукояткой, слегка поднимая которую, диск прижимается к заготовке.
Лист нержавейки, из которого мастер вырезает круг, достаточно толстый, а диск изнашивается быстро. После нескольких проходов по кругу, автор опускает верхнюю часть конструкции при помощи шпильки с гайкой.
Итак, получился отличный круг из листа нержавейки толщиной 4,5 мм.
Еще раз о предназначении частей приспособления. Вот это шарнирное соединение позволяет регулировать не только расстояние от шпинделя до заготовки (это нужно как при износе дисков, так и для разных их диаметров), но и выставлять нужный угол реза. Второй узел позволит более точно регулировать высоту по мере постепенного износа диска, для этого на шпильку навинчена контргайка. По мнению автора, это приспособление позволит вырезать круги до двух метров диаметром.
Авторское видео можно найти здесь.
Источник (Source)
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Можно ли резать металлочерепицу и профнастил
На этот вопрос существует сразу два ответа. Первый – нельзя, так как это приводит к появлению заусенцев и неровных краев на тонком металле. Кроме этого, выгорает краска и цинк. Все это приводит к образованию коррозии и прочих неприятных моментов. Так говорят продавцы профнастила и металлочерепицы. Второй ответ – можно, так как не всегда целесообразно перекрывать небольшие участки забора или крыши цельным куском внахлест. Например, когда речь идет о конце работ, где размер последнего листа находится в пределах от 30 до 50 см. В этом случае тратить целый лист на 1.15 метра не имеет смысла.
Угловая шлифмашина Зубр ПРОФЕССИОНАЛ УШМ-П230-2100 ПВ. Фото ВсеИнструменты.ру
Если вы все же решили резать профнастил болгаркой, стоит воспользоваться некоторыми советами:
- Не стоит резать лист на большой высоте: верстаке, стуле, скамье. Иначе, в конце реза, свисающий кусок просто загнет. Металл слишком тонкий, его поведет.
- Если вы собрались резать профнастил поперек, будьте аккуратны. На ребрах жесткости диск может сильно бить. Прорезайте бугры, заводя инструмент сверху по волнам, а не протаскивая его параллельно листу.
- Отрезные швы лучше пройти мелкой наждачкой.
И еще пару советов по работе с металлочерепицей:
- У этого материала еще больше изгибов, бугров и прочих неровностей. Также используйте тонкий отрезной диск. Желательно алмазный. Отрезайте лист с верхнего края к нижней части, «спускаясь» по волне.
- Хорошо обработайте место распила наждачной бумагой. Можно также пройтись краской, чтобы место стыка не пошло ржавчиной.
Будьте аккуратны при работе с тонким металлом. Это очень капризный материал, который легко испортить. Либо воспользуйтесь советом производителя, откажитесь от УШМ, и орудуйте ножницами по металлу либо циркулярной пилой.
Зачем делать станок из УШМ
Отрезной станок — это вещь полезная и нужная и, причем не только в условиях промышленности, но и в хозяйстве. При помощи этого полезного инструмента можно производить точный рез деталей и заготовок. Достигается это за счет надежной фиксации режущего диска, в шпиндель которого можно установить не только абразивные круги для резки металла. Стационарный станок можно использовать для резки кафеля, кирпича, мрамора, гранита и прочих подобных материалов, применяя при этом в конструкции инструмента специальные круги с алмазным напылением. При необходимости, такой станок можно использовать для распиливания брусьев, досок и других заготовок из дерева.
О том, как сделать самому отрезной станок из болгарки и подручных материалов, желают узнать многие, кто не один раз сталкивался с необходимостью произвести точный разрез заготовки. Удерживая болгарку в руках, произвести точный рез также можно, однако сделать это сложнее, так как инструмент приходится держать исключительно двумя руками. При помощи самодельного станка для резки можно не только выполнять, но еще и упростить проведение таких работ:
- Произвести раскрой листового материала, как например, оцинковка, применяемая для утепления дымохода и прочих целей
- Разрезать керамическую плитку и кафель — учитывайте, что рез можно сделать только прямым
- Произвести распиливание материалов под разными углами
- Распилить металлический профиль, трубу, деревянные брусья, доски и т.п.
К изготовлению станка из болгарки нужен соответствующий подход. Ведь инструмент сам по себе является очень опасным, поэтому малейший просчет может привести к тому, что мастер получит серьезную травму. О последствиях работы болгаркой при несоблюдении ТБ известно, поэтому вначале, перед тем, как соорудить самоделку, стоит отметить следующее:
- Только при правильном изготовлении отрезного стационарного станка можно быть уверенными в его надежности и безопасности
- Если запланировали сделать, то нужно просчитать каждый шаг, чтобы в процессе эксплуатации не случилось беды
- Использование станка в некотором роде является более безопасным, нежели работать инструментом, удерживая его в руках. Однако необходимо отдавать себе отчет о том, что болгарка — это мобильный инструмент, и изготовление самоделки — это уже есть нарушение техники безопасности
- Для изготовления использовать необходимо соответствующей надежности материалы, соответствующие мощности и размерам основного электроинструмента
Разобравшись с необходимостью изготовления станка, можно приступать к делу.
Это интересно! Если не можете решиться, что лучше — купить новый станок или же изготовить его самостоятельно, то второй вариант более предпочтителен, так как стоимость заводского устройства обойдется не менее чем в 10 000 рублей. При самостоятельном изготовлении не понадобятся никакие расходы, так как болгарка уже есть в хозяйстве, а составные материалы можно найти в гараже.
