Шаги 2 и 3: Как сделать стены и потолок
Обустройство парной в бане своими руками не обойдется без отделки стен и потолка. При этом владельцу нужно самостоятельно решить, будет ли нуждаться его парная в утеплении, а в частности, будет ли он использовать фольгу с этой целью.
Многие делают стандартно – с минватой и фольгой. Причем такая схема утепления используется не только в банях из кирпича или блоков, или каркаса, но и в срубах, в банях из бруса. Однако на практике все зависит от того, насколько у вас холодные зимы, как хорошо вы провели герметизацию всего, что можно – стен, подвала, крыши, правильно ли у вас работает вентиляция и многого другого.
Бывает, что достаточно рационально подойти к герметизации, и уже проблем с быстрым остыванием парилки нет. Если же они остаются, или вы на все сто процентов уверены, что в вашем климате без утепления не обойтись, то действуйте по описанной ниже схеме.
Предполагается, что стены парилки у вас уже есть. Сам по себе теплоизоляционный «пирог» одинаков для любых стен. Вам и схема не понадобится, если вы поймете его принцип.
Во влажных и жарких помещениях неизбежно появление конденсата, особенно, когда на улице морозная погода. Этот конденсат обязательно должен испаряться. При этом крайне желательно, чтобы он и не попадал внутрь утеплителя, если в качестве него используется минеральная вата. Потому что испаряться из нее вода будет долго, а ее присутствие сильно снижает теплоизоляционные свойства минваты.
Начинайте обустройство стен парилки своими руками с набивки на стены обрешетки. Однако вам заранее стоит продумать, в каком направлении вы будете в итоге крепить вагонку, потому что контробрешетка делается в перпендикулярном длине вагонки направлении.
На схеме показано утепление стены, в качестве примера изображена стена из пеноблока. Подробнее о схеме смотрите тут.
А контробрешетка совпадает по направлению с обрешеткой. Итак, сначала выставляете пропитанные антисептиком брусья обрешетки и крепите их к стенам, полу и потолку так, чтобы они смогли держать маты минваты.
Шаг обрешетки делается по ширине утеплителя минус 1-2 см, чтобы сжать утеплитель и он сам себя удерживал за счет расширения.
Утеплитель вставлен между брусков для утепления стены
Поверх обрешетки крепится пленка либо обычная, либо ветрозащита, либо мембрана гидрозащиты, выпускающая пары из утеплителя наружу.
В пространство между брусьями обрешетки вставляется утеплитель. После чего закрывается либо фольгой, либо любой другой парозащитой. Парозащита герметизируется с помощью металлического скотча, к примеру.
Поверх парозащиты набивается контробрешетка, создающая воздушное пространство толщиной 2,5-3 см, достаточное, чтобы вагонка просыхала.
Утеплитель закрыт пароизоляцией и прибиты контррейки
И уже на контробрешетку крепится вагонка. О том, как это делается, можно почитать здесь.
Вообще же для крепления можно использовать саморезы, дюбели, а также скобы.
ВАЖНО! Все сказанное выше о стенах применимо ко всем типам, кроме каркасного. Там несколько иное устройство, читайте подробно в статье: Делаем утепление стен каркасной бани: правильный «пирог»
Потолок в парилке будет либо настильный, либо подшивной
Об устройстве того и другого говорится в этой статье
Потолок в парилке будет либо настильный, либо подшивной. Об устройстве того и другого говорится в этой статье.
В принципе, для утепления годится только подшивной потолок, и его уже сразу делают утепленным со стороны чердака. При этом используются самые разные материалы, но желательно, чтобы они были негорючие и не выделяли ничего вредного при существенном нагреве (мы же помним, что потолок – самая нагреваемая часть парной, ведь горячий воздух стремится вверх).
Узнать больше по потолкам и стенам:
- Разбираем подробно: как утеплить парилку в бане
- Делаем утепление кирпичной бани. Почему важнее изнутри, как утеплить стены из кирпича
- О выборе утеплителя для потолков подробно говорится вот здесь.
- Как сделать правильно утепление потолка в бане с холодной крышей или мансардой? В чем разница, как не допустить ошибок?
- Делать утепление потолка бани глиной с опилками или опилками с цементом? Что лучше и есть ли разница?
Закупка кабелей и электрооборудования до начала монтажных работ
Если речь идет о том, как правильно провести проводку в бане, то все оборудование и кабели должны обладать высоким уровнем защиты от воздействия повышенной влажности и температуры. Обычно оборудование и материалы для подобных условий имеют класс защиты IP24, что защищает систему от воздействия частиц размером 1,25 сантиметра, а также от брызг воды.
Кабели в помещениях бани должны соответствовать определенным требованиям, если речь идет о парилке и моечной.
Рекомендуется использовать одну из следующих марок:
- ПВКВ;
- ПРКА;
- ПРКС;
- РКГМ (многопроволочный);
- ПМТК;
- OLFLEX HEAT 205 (одно- или многопроволочный).
Каждый из указанных кабелей с легкостью выдержит влажностную и температурную нагрузку в 180 градусов по Цельсию. Если же речь идет о том, как сделать электропроводку в бане (в комнате отдыха, тамбуре), то использовать можно стандартный кабель ВВГнг-LS или NYM. Опять же стоит напомнить, что нужно делать выбор в пользу медножильных кабелей. Их предельная нагрузка и сопротивление механическим нагрузкам значительно выше.
Чаще всего кабель по документам имеет сечение в 2,5 кв.мм., а по факту – 1,75 кв.мм. Соответственно он может перегреться и повлечь возникновение пожара. Когда речь идет о том, как правильно сделать проводку в бане, недопустимо экономить на кабелях, а ПУНП и ПУГНП имеет лишь бытовое назначение.
Защитные системы автоматического отключения (УЗО, автоматы и дифференциальный автомат) с учетом нагрузки, которая будет оказываться на электросеть в целом и на каждую из ее ветвей в отдельности. Каждая из установок должна быть отмечена на схеме с указанием параметров для них.
Особенностью работы таких установок является их автоматическое срабатывание на определенные параметры электрического тока в сети. Чувствительность установки к перегрузке может быть разных классов: от A до D. Соответствующая маркировка наносится на корпус выключателя.
Индивидуальные особенности:
- Класс A – обладает наибольшей чувствительностью. Применяются такие установки в условиях, когда отключение электросети требуется осуществить за считанные миллисекунды и в быту они практически никогда не используются.
- Класс B – годится для тех случаев, когда основные используемые приборы могут использоваться в условиях повышенной нагрузки какое-то время.
- Класс С – самые популярные установки для бытовых условий. Автомат не сразу реагирует на перегрузку, а отключает подачу электричества лишь при серьезных нарушениях в работе системы. К примеру, при коротком замыкании.
- Класс D – монтируется на основной линии, по которой электрическая энергия подается в здание. Выполняют такие установки рубль дублирующих, чтобы отключать подачу электрической энергии в случае отказа автоматов класса С.
Если речь идет о том, как провести свет в бане своими руками, то все осветительные приборы и розетки должны подбираться с учетом уровня безопасности (по ГОСТу должно быть значение IP-44 или IP-65). В комплекте с розетками должны обязательно присутствовать уплотнители из резины.
Все лампы должны быть защищены от воздействия влаги. Корпус светильника должен быть изготовлен из материалов, которые не подвергаются эффекту коррозии, а непосредственно лампа – из жаростойкого стекла с повышенной прочностью.
Не допускается использовать пластмассовые элементы и лампы дневного света, которые под воздействием температуры просто взрываются, за счет чего выделяются газы, вредные для человеческого организма. Лучше всего использовать оптоволоконную осветительную систему, которой не страшно воздействие высокой температуры и влажности.
В обмывочной и комнате для отдыха необходимо устанавливать светодиодные лампы, которые обладают достаточной мощностью и при этом отлично экономят электрическую энергию. Преимущество светодиодных осветительных приборов заключается в том, что они имеют напряжение от 3 до 12 вольт.
Инструменты для монтажа проводки
Перечень необходимого инструментария зависит от того, какую проводку планируют – наружную или скрытую. В первом случае никаких сложных агрегатов не потребуется, пользователю нужно обзавестись:
- отвертками для электромонтажных работ;
- плоскогубцами и ножом;
- изолентой;
- строительной рулеткой с гидравлическим уровнем или нивелиром лазерного типа;
- дрелью.
Если в бане планируют скрытую проводку, к указанному выше перечню оборудования нужно будет добавить такие инструменты:
- перфоратор и специальные коронки, предназначенные для высверливания отверстий под розетки;
- материалы для шпаклевания, а именно алебастр, известь, миксер для приготовления смеси, ведро или другая емкость;
- шпатели.
Схема электропроводки в бане: главное – безопасность!
К слову, то, что все приборы и щит располагаться должно только в идеально защищенном от влаги помещении, продиктовано не только пожаробезопасностью – в условиях повышенной влажности все это быстро выходит из строя из-за коррозии. Причем даже пластиковые изделия – ведь внутри их все равно есть детали из металла. А вот что касается современной душевой кабины, которая оборудована встроенным нагревом воды – переживать не стоит. Благодаря тому, что производитель изначально заботится о защите, ставить ее можно и в моечной.
Что касается светильников, то их корпус должен быть металлическим, а плафон – из стекла. Устанавливать их желательно только на стенах, т.к. под потолок как раз и уходит весь жар, и температура там не малая.
Итак, трансформатор, к которому нужно проводить питающее напряжение, должен быть рассчитан на 220 вольт и установлен в абсолютно сухом месте. В парилку и моечную можно проводить сквозь стену только 12 вольт – и там не может быть никаких розеток. Хотя официально допускаются требованиями ПУЭ (для опасных помещений, как баня) в парилке и напряжение в 42 вольт – когда ставятся лампочки в 36 вольт.
Если в бане планируется быть стиральная машина, то ставить ее однозначно нужно будет только в сухом помещении – как и делать там для нее розетку
В нагревательный бак делать следует отдельный провод – это важно
Вокруг самой бани крайне желательно проложить контур заземления, а в щитке – установить дифференциальный автомат либо УЗО утечку не более, чем 30 мА. Если все это по каким-то причинам невозможно сделать в вашей парной – тогда обязательно в щитке предбанника устанавливается Т-220/12.
Если нужно установить датчики к электрокаменке, то только низковольтные, на расстоянии в 1 метр от пола – и на самой дальней от каменке стене. Щит управления ими крепить нужно однозначно за пределами парилки. Сама электрокаменка, к слову, всегда устанавливается без розеток – прямым кабелем до щита, который висит вне парилки.
Порядок сборки и монтажа электрики
Монтаж, разводка и подключение электропроводки в таком специфическом помещении, как баня – сложная процедура, которую выполняют в несколько этапов:

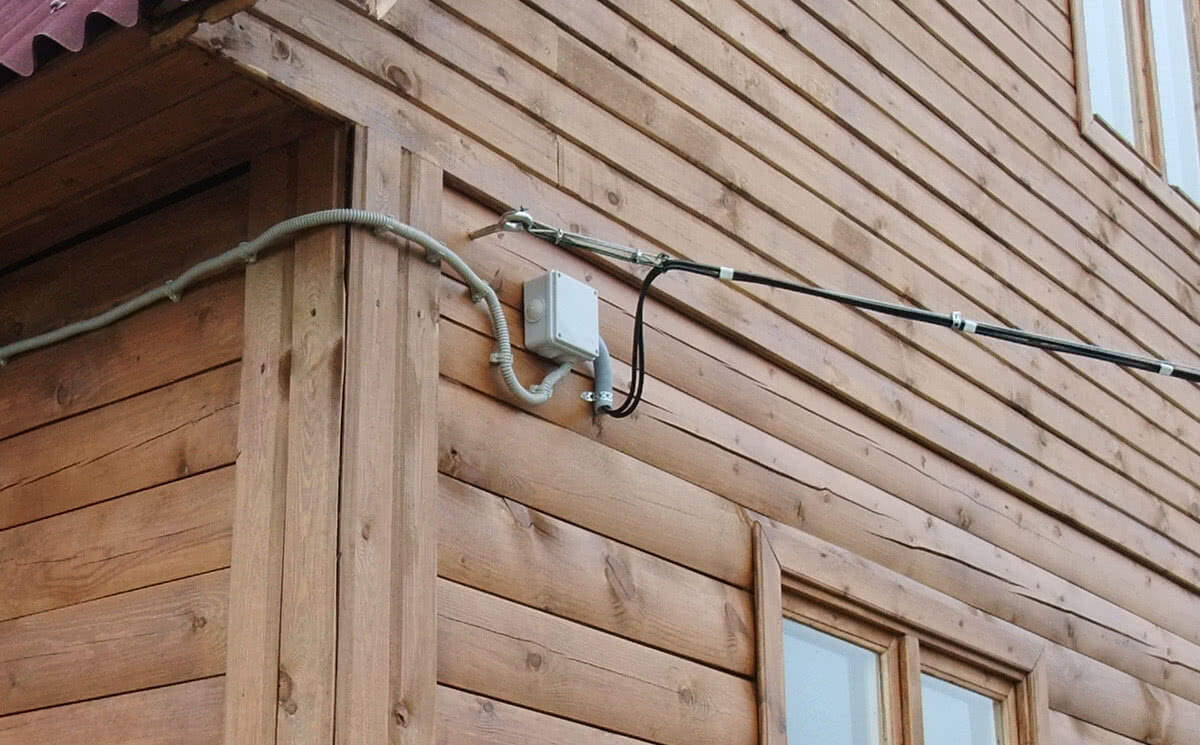

Наружные работы. Выполняется прокладка кабеля тем или иным способом, производится ввод его в помещение бани.
Внутренние работы. Прокладка проводов во все помещения, установка освещения, розеток, выключателей и прочих устройств.
Примечательно, что внутренние и наружные работы практически не пересекаются между собой, поэтому их можно выполнять одновременно или менять местами. Внутренние работы занимают больше времени, поскольку приходится производить трассировку проводов, устанавливать и подключать устройства управления, розетки и выключатели, освещение. Рассмотрим эти процедуры внимательнее.
Распределительный щит
Перед подключением распределительного щита необходимо подвести кабель питания (ввод) к участку его установки. В щиток набирают все УЗО, используя автоматы с отсечкой 10-30 мА. Это важный момент, поскольку каждый автомат должен обеспечить отсечку до появления тока неотпускания – величины, при которой человек не в состоянии самостоятельно прервать контакт с проводниками.
Распределительный щиток с подводящими кабель-каналамиИсточник econet.ru
Сам щиток устанавливается на высоте 1,4-1, 8 м от уровня пола. Это оптимальная высота, при которой автоматы можно хорошо рассмотреть.
Питающий кабель заводят в щиток и распределяют по секциям. Если их не будет, можно сразу разводить питание по потребителям. Провод для бани должен быть медным, трёхжильным, с подключением заземляющего проводника к специальной РЕ шине на щитке.
Видео описание
Процесс сборки электрощитка смотрите в видео:
Розетки и выключатели

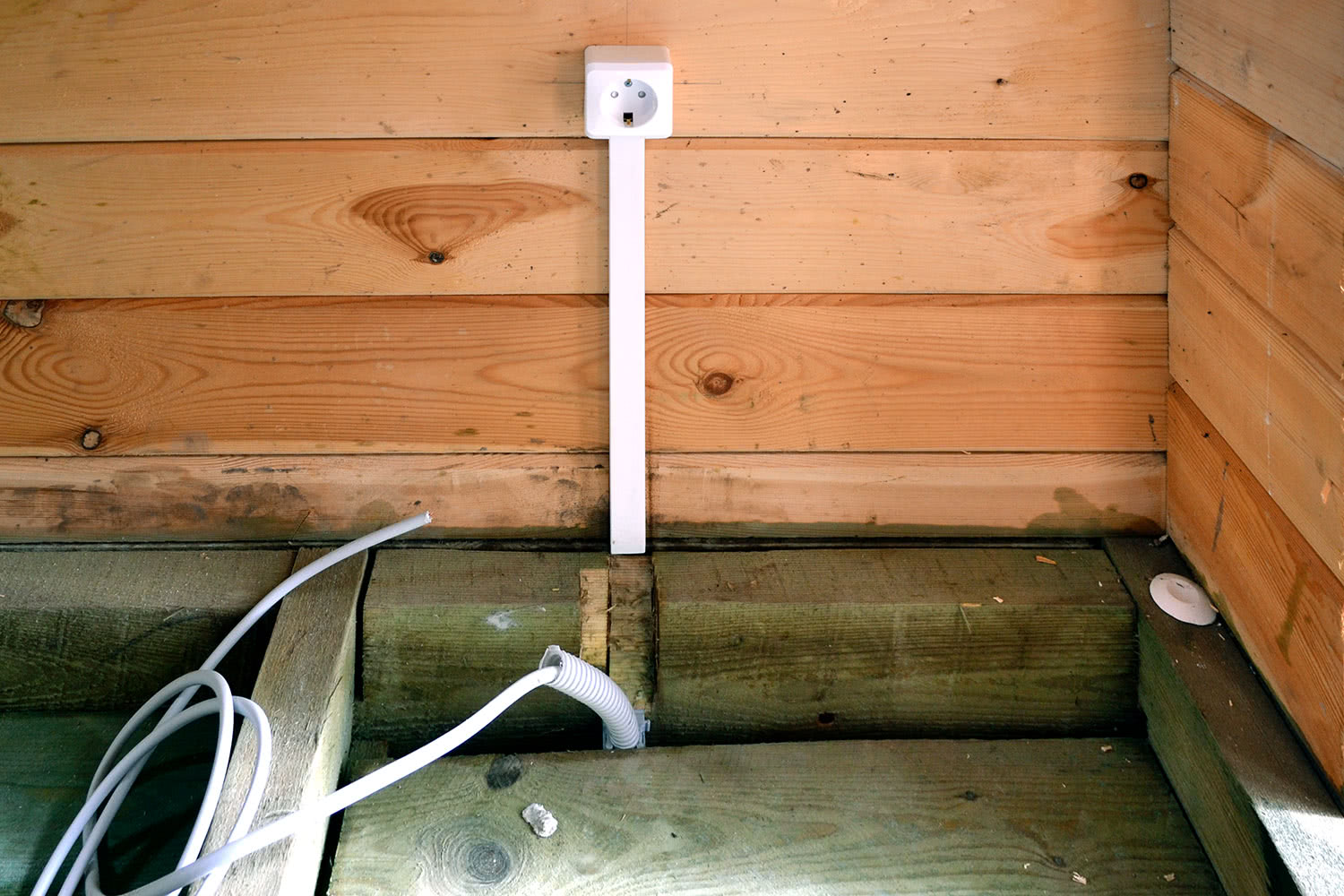

Розетки и выключатели устанавливаются поверх обшивки или на отделанную поверхность стен. К этому моменту проводка должна быть разведена по всем помещениям, а в точках крепления розеток и выключателей сделаны монтажные петли или тупиковые концы с небольшим монтажным запасом длины.
На кирпичных или бетонных стенах необходимо изготовить гнезда для коробок (при внутренней установки элементов). Если стены деревянные, устанавливаются негорючие подкладки. Зазор между ними и деревянной поверхность должен составлять не менее 10 мм.
Розетки на негорючей полимерной пластинеИсточник 2gis.com
Коробки фиксируют в гнёздах с помощью шпаклёвки. Провода разрешено соединять только внутри корпусов коробок, никаких точек соединения вне и быть не должно. Если длина провода не позволяет установить его на данном участке, надо взять более длинный отрезок, а короткий использовать в другом месте.
Установка всех элементов производится штатным способом, никаких дополнительных действий не требуется.
Осветительные приборы
Необходимо использовать светильники с уровнем защиты не ниже IP 54. В парилке должен использоваться специальный провод для сауны, термостойкий и оснащённый двойной изоляцией. Как правило, осветительные приборы устанавливают на стене в 3 зоне. Здесь они меньше нагреваются, поэтому способны работать длительное время. Корпуса светильников обязательно заземляют проводником, соединённым с шиной РЕ. После установки и подключения в светильники ставят лампы и закрывают плафоны.
Установка светильников в дополнительных помещениях производится тем же способом. Единственное отличие состоит в марке провода (допускается использование обычных видов кабеля с низким температурным пределом изоляции).
Видео описание
Обзорный видеоролик, освещающий процесс монтажа электрики в большой бане:
Коротко о главном
Монтаж электропроводки выполняется согласно требованиям ПУЭ (раздел «для саун и влажных помещений»). Необходимо подобрать кабель для сауны, соответствующий всем нормативным требованиям, и правильно проложить его с соблюдением норм безопасности.
Розетки, выключатели, аппаратура регулировки температуры подбираются исходя из условий эксплуатации. Необходимо обеспечить соответствие всех устройств по току и нагрузке, а также соблюдать требования по защите от влажности (IP).
При выполнении монтажных работ следует соблюдать порядок действий, координировать их с процессом установки обшивки или отделки помещений.
Процесс монтажа в бане или сауне
После проведения кабеля процесс монтажа электропроводки в бане или сауне можно условно поделить на несколько этапов:
- Монтаж электрического щитка;
- Разводка проводки в бане от щитка;
- Установка осветительных приборов и их подключение к проводке;
- Установка розеток и их подключение к проводке;
- Установка выключателей и их подключение к проводке.
Этап 1: установка электрического щитка
Вся энергетическая система банного сооружения будет запитываться именно от этого устройства – электрощитка.
В процессе его установки нужно соблюдать некоторые требования и правила, в том числе о месторасположении:
- Необходимо обеспечить беспрепятственный доступ к электрическому щитку;
- Ни при каких обстоятельствах не размещать щиток в парной или других помещениях с высокой опасностью возгорания;
- Помещение, в котором будет располагаться щиток, должно хорошо проветриваться и освещаться.
В большинстве случаев щиток располагают в комнате отдыха, поскольку это наиболее безопасное помещение во всем банном строении. Минимальное расстояние между полом и верхней частью щитка – 1,5 м.
Лучше всего выводить кабеля от щитка через гофротрубу.
Важно! В обязательном порядке рядом со щитком должна быть размещена схема электрической проводки банного строения.
Этап 2: разводка
Для того, чтобы приступить непосредственно к внутренней разводке, должна быть готова схема электропроводки. Здесь также определяется, каким образом провода будут прокладываться.
- Открытый способ более практичен, поскольку при ремонте или замене кабелей не придется портить стены, так как проводка очень легко и просто просматривается.
- Скрытый способ практичен с эстетической точки зрения, ведь в этом случае провода не бросаются в глаза и не портят общую картину интерьера. Однако при возникновении необходимости ремонта придется вскрывать стены и потолки, а это довольно дорого и долго.
На данном этапе обустройство проводки производится по всем банным комнатам. Лучше всего остановиться на открытом способе прокладки проводов, но в этом случае их следует поместить в гофру из негорючих материалов.
Для того, чтобы подвести провода к розеткам, необходимо сделать U-образное колено и завести жилы снизу.
После проведения линии в каждой из банных комнат, а также присоединения ее к светильникам и электрическим приборам, нужно подключиться к автоматическому выключателю.
Если вы решили сделать разводку электрики в бане своими руками, то следуйте следующим рекомендациям:
Исходящая от щитка разводка должна быть цельной;
Для бани из сруба или древесины лучше всего использовать открытый способ проводки, однако ни в коем случае не следует помещать провод в ПВХ трубу;
Для бани из кирпича можно сделать скрытую проводку, спрятав провода за слоем штукатурки;
Не рекомендуется размещать проводку в заметных местах, например напротив дверей или вблизи труб из металла и батарей;
Важно отметить, что перекручивания проводов, а также перегибов не должно быть. Провода располагаются либо строго вертикально, либо строго горизонтально;
Из-за повышенной влажности нельзя располагать розетки и выключатели в парилке, поскольку со временем конденсат скапливается внутри электроприборов, а это неизбежно приводит к замыканию;
Ни в коем случае нельзя размещать провода около печи или над ней;
Нельзя помещать провода в оболочки из металла или трубы.
Этап 3: подключение светильников
Необходимо внимательно отнестись к выбору светильников. Класс их защиты должен быть не менее IP44, а мощность не превышать 70-75 Вт.
Плафоны обычно используются из плотного закаленного стекла, а сам корпус – из керамики.
Корпус светильника подключается к защитной жиле провода, поэтому, если он будет из пластика, то не избежать деформации.
Размещать светильники рекомендуется на стенах, поскольку размещение на потолке не самое удачное, ведь именно там скапливается горячий воздух.
Внимание! Для парной обычно используется минимальное напряжение в 12(В), в связи с этим возникает необходимость в понижающих трансформаторах. В парилке их размещать недопустимо.
Этап 4: подключение розеток
Ни в коем случае нельзя размещать розетки в парной.
Лучше всего отвести им отдельную зону в наиболее безопасном помещении, таком, как комната отдыха или тамбур.
Уровень защиты розеток в бане должен быть не меньше IP44, наличие защитных крышек на них является преимуществом.
Минимальная высота, на которой могут быть размещены розетки – 90 см.
Точный выбор оптимального напряжения
Очень важно грамотно подобрать необходимый уровень напряжения. Всё будет зависеть от конкретного уровня мощности, который потребуется обеспечить в бане
Иногда проводка нужна только для питания электроприборов, источников освещения с минимальным потреблением, а в других случаях возникает необходимость в подключении мощного оборудования. И именно по этим параметрам и будет определять уровень, тип напряжения. Рассмотрим типичные варианты.
- Однофазное пониженное. Такого вполне достаточно, когда требуется безопасное напряжение на уровне 12В, 36В. Такие параметры обычно актуальны, когда система электропроводки применяется для подключения осветительных приборов. Пригодится вариант для относительно небольших банных помещений с невысокими потолками, когда потребляется энергия для питания системы освещения.
- Однофазное напряжение сетевого типа оптимально для среднего уровня нагрузки. Это уровень в диапазоне 1 – 14 кВт. В таком случае вся сауна будет запитана от типичных однофазных сетей с напряжением в 220В.
- Когда нагрузка на электропроводку запланирована повышенная, необходимо выбирать трехфазное сетевое напряжение. Тогда проводка имеет параметры в 20 кВт, 40 кВт. И возможности сразу резко расширятся: можно подключать электрические приборы повышенной мощности, систему теплого пола, электрическую печь, а также различные насосы, водонагревательные котлы.
Когда уже определен необходимый уровень напряжения, приходит время для составления конкретной схемы проводки. В ней обозначают места для размещения каждого потребителя.
ТРЕБОВАНИЯ К ЭЛЕКТРОПРИБОРАМ И ПРОВОДКЕ В МОЕЧНОЙ И ПАРИЛКЕ
П. 1.113 ПУЭ относит эти помещения бани к особо опасным, что в свою очередь определяет требования как к используемым там материалам и приборам, так и к технологии их монтажа.
Помимо обязательного размещения розеток, автоматов, соединительных коробок и выключателей за пределами парилки и безопасного напряжения при монтаже электропроводки в этих помещениях:
Предъявляются повышенные требования к кабелю.
В зонах с высокой влажностью и температурой используются многопроволочные медные провода РКГМ, ПРКА, ПРКС, ПВКА с термостойкостью изоляции до 180оС, гибкая проводка ПМТК или OLFLEX HEAT, выдерживающие нагрев до 200оС.
Осветительные приборы.
Должны иметь защищенное исполнение (не ниже IР24, лучше – IP54). Если в душевых термостойкость элементов светильника особой роли не играет (в отличие от устойчивости к коррозии), то в парилке монтируются исключительно невозгораемые устройства, со стеклянными плафонами и керамическими или силиконовыми основаниями.
Учитываются правила «зонирования».
В душевых светильники размещаются в зоне, безопасной от прямых брызг.
Парилка разделяется на 4 зоны:
- каменки с обязательным 50 см отступом электропроводки от печи вне зависимости от термостойкости ее изоляции;
- стен, высотой до 50 см от уровня пола, с обычными требованиями к кабелю и приборам;
- пространства с высотой от 50 см до зоны максимального нагрева (30 см до потолка);
- верхней части парилки.
Монтаж светильников возможен лишь во 2 и 3 зонах при условии их термостойкости от 125оС. В третьей зоне допускается прокладка исключительно термостойких видов проводов, выдерживающий нагрев до 170оС и выше.
В 4 зоне не рекомендуется размещать любые приборы за исключением датчиков температуры, это же относится к прокладке проводки.
Монтаж светильников с соответствующим исполнением в верхней зоне не запрещен, но не приветствуется, в идеале осветительные приборы размещаются на уровне полок, на 30-40 см ниже потолка.
При составлении схемы разводки учитывается потребность в прокладке минимально коротких отрезков кабеля, пересечение и близкое расположение параллельных жил запрещается, как и прокладка электропроводки над печью.
Для подключения электрокаменки (при наличии) используется проводка с термостойкостью от 200оС, устройство обязательно заземляется.
Варианты разводки
Для подключения бани к бытовой сети переменного тока необходим кабель, который прокладывают несколькими способами:
- в траншее;
- по столбам.
Подземный ввод
Расположенные в грунте коммуникации позволяют сохранить внешний вид участка, поскольку не требуют монтажа столбов. Уложенный под землей кабель не подвергается внешним атмосферным воздействиям и ветровым нагрузкам.
Недостатками методики являются повышенная себестоимость, необходимость согласования работ со сторонними компаниями (в случаях, когда через участок проходят коммуникации) и риск повреждения кабеля грунтовыми водами.
Воздушный
Воздушная линия подвержена воздействию атмосферных осадков, ветра и ультрафиолетового излучения. Для коммутации рекомендуется использовать кабель типа СИП с несущим стальным тросом, устойчивый к солнечному свету и рассчитанный на эксплуатацию в течение 40-50 лет.
При установке столбов и натяжке провода соблюдают правила:
- дистанция от кабеля до дороги — не менее 6 м;
- зазор между проводкой и тротуаром — не ниже 3,5 м;
- высота точки ввода кабеля в помещение — от 2 до 3 м;
- расстояние столба от дома — не более 10 м;
- шаг опор — не более 15 м.
Прокладка кабеля по металлическому забору
Согласно Правил устройства электроустановок — ограничений нет, за исключением общих требований безопасности (см. выше). Самое главное — обеспечение электробезопасности людей. Если оболочка по каким-либо причинам будет нарушена, вся плоскость забора превратится в источник опасности поражения электротоком. Поэтому металлический забор с электропроводкой необходимо заземлять.
Забетонированные на любую глубину стальные столбы-опоры, на которых крепится забор — заземлением не являются. Необходимо организовать защитный контур, и подключить его к плоскости забора.
Причем все щиты должны быть соединены между собой надежными проводниками.
Монтаж кабеля производится с помощью стандартных креплений, как на обычную стену.
Если забор состоит из прочной рамы, сваренной из профильных труб, оптимальный маршрут прокладки — верхняя горизонтальная направляющая. Разумеется, с соблюдением правил высоты: если расстояние до земли менее 2.75 м, кабель должен быть в рукаве или коробе.
Отдельная тема — заборы из сетки или решетки. Самый простой способ — несущий трос. Точки подвеса располагаются на опорных столбах. Но такие заборы редко превышают высоту 2.5 метра, поэтому все равно придется укладывать кабель в рукав или короб. Второй вариант предпочтительнее с точки зрения эстетики.
При этом, короб или гофр можно крепить как на столбы, так и непосредственно на сетку. То же самое касается установки монтажных распределительных коробок.
Нормы подключения электропечи
Для подключения печи потребуются специальные провода, выдерживающие очень высокую температуру (150 – 200 ⁰С), + высокие мощности энергопотребления (4 – 6 кВт). Такого рода нагрузки может выдержать кабель размером 3 х 2,5 мм.
Монтажные термостойкие провода следует провести к монтажной коробке, установленной вдали от помещения с высокими температурами, а от коробки к щиту подойдут обычные провода ВВГ.
Основные ошибки:
- Неправильный выбор типа и сечения провода, является одной из самой распространенных ошибок. Электрокабель должен быть в соответствии с монтируемой мощности (2кВт / 1мм).
- Неправильное, либо недостаточное изолирование провода. Более качественными являются медные провода, они гораздо надежнее, чем алюминиевые.
- Неправильное отношение к технической безопасности. Неумелое и неаккуратное обращение со всеми элементами электрификации.
Кабель для электропроводки: основные марки
Начнём с материалов. Многие задаются таким вопросом, какой лучше применить кабель для электропроводки? Скажу одно: только медный, жёсткий и обязательно трёхжильный, с двойной, а лучше с тройной негорючей изоляцией. Почему именно такой? Кратко объясню:
NYM — провод для монтажа электропроводки
Алюминий по нынешним правилам использовать нельзя (вдаваться в подробности не буду). Медь обладает меньшим сопротивлением, а значит, является лучшим проводником. Медные провода гораздо дольше служат, чем алюминиевые, они меньше подвержены коррозии. Цена на медь на порядок выше, но не следует на этом экономить, так как безопасность и надёжность – прежде всего.
Почему провод должен быть жёстким? Для создания лучшего контактного соединения. Всегда провода греются и отгорают в «слабых местах». Эти слабые места и есть места скруток, спаек, соединений. Гибким проводом, Вы никогда не сделаете хорошую надёжную скрутку. Со временем гибкий провод нагреется, раскрутится и отгорит. Конечно, если пользоваться пайкой проводов, то такого не случиться, но не у каждого есть такая возможность.
Идём дальше. Электропроводка в бане монтируется трёхжильным проводом. Он нужен для заземления. Что это такое и для чего нужно заземление, расскажу в конце статьи.
Двойная или тройная изоляция провода нужна для большей надёжности и безопасности. Она не должна поддерживать горение. Это обязательно. Иначе, при случайном коротком замыкании, весь провод может загореться. Мне на практике доводилось видеть, как горят, казалось бы, не горючие вещи (медные и алюминиевые шины, провода, контакторы). Зрелище малоприятное.
провод ВВГнг
Итак, какой я рекомендую кабель для электропроводки в бане. Это такие широко известные марки: ВВГ- нг, ВВГ-нг- LS, NYM. Лично мой выбор – это NYM, отличный провод, который разрешается прокладывать без гофры, прямо по деревянным конструкциям. Для того, чтобы подключить электрокаменку целесообразно использовать провода марок: РКГМ, ПТЛ-200 или им подобные. Эти одножильные провода, а точнее их изоляция, способны выдержать высокую температуру довольно длительное время.
Требования к электропроводке в бане
Для того чтобы результатом вашей работы в бане стала качественная и надежная электросистема, придерживайтесь следующих принципов при установке проводки во влажных деревянных помещениях по типу бани:
- кабель разводим открытым методом, в помещениях с высоким содержанием пара — кратчайшим путем к электроэлементам;
- всю электрофурнитуру (розетки, выключатели) крепим за пределами парилки;
- не проводим кабели над печью;
Щиток в бане
- делаем в помещении заземление и защиту от молнии;
- провода соединяем только при помощи клемм;
- выбираем негорючую изоляцию;
- металлическую защиту используем лишь для линий, проходящих сквозь стену.
