Барбекю из кирпича своими руками: чертежи с размерами, порядовки, пошаговые инструкции

Оглавление

Базовые нюансы заливки фундамента

Когда кирпичный мангал своими руками хочется сделать не на пару месяцев, а основательно, на несколько лет, то необходим настоящий фундамент. Это требуется, как минимум, по двум причинам.

Во-первых, фундамент позволит мангалу стоять ровно: ничего не покосится со временем, всё будет выглядеть так же, как в день, когда его сделали

Во-вторых, такой подход поможет увеличить силу жара, что важно для приготовления вкусной еды. Для чего, собственно, мангал с барбекю и делается.

Правила закладки фундамента – последовательно:

Разметка формы с учётом размеров. Если нужна дорожка, удобное место рядом, в том числе для отдыха, это тоже нужно внести в план.
Копка котлована. Глубина небольшая: от 10 до 50 см

Выбирая этот параметр, стоит обратить внимание на грунт. Неровности обязательно выравниваются.
Насыпать и разравнять слой крупного песка.
Далее – слой гравия

Также можно сделать смесь песка с гравием. Всё обязательно разравнивается.
Установка опалубки.
Заливка первого слоя бетона. Его объём должен занять около трети оставшейся высоты ямы.
Далее выкладывается армирующая сетка. Это нужно проделывать чуть позже. Заливается второй бетонный слой аналогичной толщины.
Вторая армирующая сетка и заключительный слой бетона.

Разновидности

Буквальный перевод барбекю с английского — открытый огонь. Появившийся в ХХ столетий котел в виде полусферы придал этому типу очагов новый импульс. Печной комплекс может быть представлен в разных вариациях:

Одноразовый. Делается из тонкой жести. В поддоне размещают уголь, а сверху перекрывают решеткой.
Мобильный. Это своего рода чемодан, который легко переместить в нужное место. Идеально подойдет для любителей пикников и шашлыков на улице.
Котел. Американский по происхождению тип. Оборудуется крышкой в форме купола, при закрытии которого конструкция напоминает духовой шкаф (можно приготовить сразу много мяса).
Тележка. Механизм довольно сложен, рабочая часть складная или фиксированная в отдельных вариациях.
Стационарный. Чаще всего делается из кирпича и дополняется крупным столом для гостей.

Кроме работающих на углях простейших барбекю, существуют и другие варианты. Работающая на природном газе печка часто используется в кафе и других заведениях подобного типа. На дачах такие конструкции используются дополнительно и как гриль, нередко можно встретить случаи, когда их встраивают в садовые элементы. Электрические изделия отличаются компактными габаритами – ставят их на самые обычные столы. Но даже если говорить про уличные камины (открытые очаги) привычного вида, то они могут быть представлены далеко не только элементарными решениями.

Довольно часто используется расширенная открытая топка, которая нужна как камин в саду или беседке, а дополнение решеткой либо вертелом позволяет готовить мясо очень вкусно. В качестве барбекю могут применяться также русская печь, в жаровой камере которой отлично получается выпечка, коптильня и даже варочная плита. Стационарное барбекю можно варьировать в довольно широких пределах: его ставят как на уровне грунта, так и немного выше или ниже его. Выбор квадратной или округлой конфигурации всецело зависит от воли владельцев. Неизменным требованием выступает только покрытие площадки вокруг очага несгораемым материалом.

Как выбрать вариант барбекю

Чтобы определиться с тем, что вы хотите получить в результате, лучше всего для начала взять лист бумаги и карандаш и набросать рисунок печки-барбекю, такой, какой вы ее мысленно видите. Когда вы отобразите свое представление на бумаге, вам легче будет определиться с выбором, поискав наиболее подходящий проект в интернете вместе со схемой его постройки. Делая набросок, учтите следующие моменты:

Стиль, в котором вы хотите получить печь-барбекю. Он должен соответствовать ландшафтному дизайну участка, интерьеру веранды или зала, в котором вы хотите ее разместить. Размер строения

Если печь будет достаточно массивной, соответственно, нужно будет устраивать надежный глубокий фундамент. Постарайтесь сразу на наброске «вписать» барбекю в место будущей установки. Нужно продумать также форму топки и дымохода, так как они играет важную роль в дизайне печи. Сразу определитесь, будет ли над барбекю устроена крыша, как кровля должна выглядеть, какойстиль и форму вы хотите получить. Нужны ли дополнительные к печи-барбекю элементы: духовка, коптилка, варочная плита, вмурованный казан и другие приспособления. Будет ли постройка облицовываться отделочными материалами, и как она должна в итоге выглядеть

Важно продумать конструкцию каминной решетки, если она предусмотрена. Будут ли расположены рядом разделочные столы, место для дров, проведена вода и устроена мойка, электрическое освещение

Ответив на эти вопросы и отобразив свои задумки на бумаге, будет гораздо проще определиться с моделью и увидеть ее на месте установки.

Высота и размеры элементов конструкции

Когда рисунок будет сделан, прямо на нем можно будет проставить размеры, которые будут удобны роста хозяев и помогут хорошо вписаться строению в общую композицию.

Первое, что нужно учесть — это высота расположения жаровни, варочной плиты, если она предусмотрена, а также поверхностей разделочных столов —для того, чтобы удобно было делать заготовки и жарить барбекю или шашлык

Важно рассчитать высоту устраиваемых полок и их количество. Полки должны быть сделаны также на удобной для хозяев высоте

Далее нужно определиться с размером основания печи и сопутствующих построек. Эти параметры будут зависеть от размера участка, на котором вы планируете возведение барбекю. Следующий размер, который нужно определить — это высота дымохода до потолка (при внутреннем расположении) и на каком уровне он должен менять свою форму в сторону сужения.

Еще один параметр, который должен быть рассчитан заранее, если барбекю устанавливается под готовой крышей — расположение дымохода таким образом, чтобы он не упирался в несущую балку крыши

Он должен быть расположен ровно между двумя балками. Размеры фундамента печи должны превышать линейные размеры е основания на 15—20 см в каждую сторону.

Фундамент

Для постройки легкой печки, без дополнительных элементов, будет достаточно зацементированной площадки, и если она уже есть, например, в беседке или на участке, можно сразу приступать к кладке.
Если печь-барбекю устанавливается на неподготовленной площадке, т.е. «с нуля» на отведенном для нее участке земли, для постройки придется устраивать фундамент.

Примерная схема фундамента

Первое, что нужно сделать, начиная стройку фундамента — это разметить участок.
Следующее действие — это рытье котлована под основу печи. Он может быть не очень глубоким, так как постройка не настолько тяжелая, как отопительно-варочная печь. Глубина его может варьироваться от 20 до 40 см, в зависимости от почвы, на которую устанавливается строение.
Утрамбовав дно котлована, на нем устраивают песчаную подушку в 10—15 см толщиной. На нее засыпается небольшой слой щебня, высотой 8—10 см.
Опалубку нужно устанавливать таким образом, чтобы она поднималась над поверхностью почвы на 10—12 см.
Далее устанавливается армирование — на схеме хорошо видно, как правильно его сделать.
Последним этапом идет заливки бетонного раствора, с пропорцией песка и цемента 3:1.
Поверхность фундамента должна быть хорошо выровнена, от этого будет зависеть стройность стенок постройки.

Что такое барбекю: конструкция и особенности

Само название блюда, способа приготовления и даже праздника, где готовится такое блюдо, пришло к нам из французского и английского языков (barbecue, сокр. BBQ). Фактически это любые продукты, приготовленные на жару от тлеющих углей. Термин во многом аналогичен более привычному нам названию «шашлык», да и сама технология приготовления та же. Различий не так уж много – и там, и там чаще всего готовится мясо, дичь и блюда на их основе, жар дают угли, сами угли располагаются в металлической, каменной или кирпичной емкости. Основная разница, пожалуй, в том, что шашлык готовят на шампурах (длинных металлических стержнях с ручками или без), а барбекю – на решетке.

От этого различия и происходит разница в конструкции шашлычниц и барбекю. Для шашлыка необходимо четко выверенное расстояние между бортиками емкости для углей – шампуры должны лечь на бортики так, чтобы рукоять и противоположный конец находились за пределами зоны приготовления. В барбекю на бортики ложится решетка, ее размер ограничен только соображениями прочности (она не должна прогибаться при нагреве под весом уложенных продуктов).

Впрочем, ничто не мешает уложить шампуры с шашлыком на решетку барбекю, а на обычный мангал (шашлычницу) пристроить решетку для приготовления кусков рыбы или куриных окорочков.

Под печью барбекю из кирпича обычно понимают довольно сложное сооружение. Оно обязательно включает в себя место для углей с держателем решетки над ним, дополнительные поверхности для раскладки/разделки продуктов. Часто в конструкцию включают также полки/ниши для дров, мойку, варочную поверхность (обычно с отдельной топкой), коптильню и так далее.

Рассмотрим три варианта строительства барбекю из кирпича – от самого простого до полноценного комплекса «уличной кухни». Однако начать в любом случае стоит с фундамента, тем более что он выполняется почти одинаково для всех типов уличных печей.

Летняя кухня с крышей из поликарбоната.

Это конечно не беседка, но здесь мы хотим обратить ваше внимание на крышу. Это идея может послужить пишей для ваших будущих планов по изготовлению беседок

Отметим, что сейчас делают такой поликарбонат, который может выдержать удар кувалды (это сказано для скептиков) . Источник фото: pechnik-pech-kamin.ru/galery-pechnik-pech-kamin-v-sankt-peterburge/p/6

Мангал из кирпича в беседку. Мастер класс

Объем кирпича = «три нивы»

Это простая модель мангал маленькой мангала для дачи. Автору надоело жарить мясо на кортах, и он решил поднять уровень мангала, что бы можно было жарить стоя. По сути получилась красивая подставка из кирпича под металлический мангал с шикарным дымоходом. Как видите мангал установлен на солидный фундамент и вся конструкция выполнена очень эстетичноКомментарий автора о используемом клее вместо цемента: «Специальный клей для печей и каминов, на упаковке указано какую температуру он выдерживает, 600-800. Для экономии денег, чуть выше от топки добавлял плиточный клей для тёплых полов.»

Тесты показали, что воздуха мангал получает достаточно, несмотря на закрытую конструкциюКирпич обычный, облицовочный.

Сечение дымохода для хорошей тяги должно быть 250мм х380мм, тогда дыма в глаза не будет.

Читайте так же статью про «Мангалы из кирпича» https://novamett.ru/mangaly/iz-kirpicha-svoimi-rukami

Мангал с арочной крышей в беседку своими руками

Пошаговая инструкция — мастер класс

Автор решил сделать мангал, составил проект беседки с мангалом (см. в галерее), посчитал материалы, поехал в магазин, там ему понравилась лавка из природного камня. Он попросил сделать ножки 75 см высотой и она у меня послужила основой всей конструкции. На которую он и клал все кирпичи. Как видите в первых фото с обратной стороны он сделал стенку из кирпича для поддержки плиты, что бы она точно выдержала вес кирпичей.

Кстати на фото в галерее вы увидите два варианта крыши у этой модели, это просто автору не понравился первый вариант и он его переделал.

Обратите внимание что труба обложена декоративным кирпичом, который сделан из спресованного песка, который почти не проводит тепло. Что уменьшает опасность возгорания

Фундамент под печкой ленточный с арматурой под всю беседку.

Стол в беседку из массива каштана на заказ, стулья из бука

Бюджет:130 огнеупорного кирпича по 60 р250 декоративного по 27 р200 плиточек по 22 рстол каменный 12 тртри мешка суффикса 1500 рчасы 3500р

Проект деревянной беседки с мангалом из кирпича. + Фото

Это проект деревянной беседки с мангалом из кирпича, которую можно сделать своими руками. Проект делался в программе Google SketchUp 8.

Под каждым столбом бетонная тумба, всего 8 тумб. А под мангалом свой фундамент, две фбс 50/200/50, и сверху ещё 20 см. налито бетона с армированием. Так что нагрузка везде своя.

Характеристики материалов для беседки с мангаломРазмер 6 на 4. Крыша один скат 7*3. Залили 8 тумб под мангал положили две фбски. 25 штук бруса 150*150*6, доска 150*50*6 40шт (стропила) и 60шт пол, доска 150*30*4 65шт обрешетка. Профлист 13 листов 3*1.25. Кирпич: 600 штук (красный сталинский б/у)Мангальная будет отделана диким камнем, а столешница будет мебельная под Белый мраморВнутрь будет железный мангал

Комментарий автора: «Жар держится хорошо и очень долго.»

Беседка будет остеклена от ветра

И ещё полезный комментарий автора: «Заслонка для того чтоб когда дрова прогорят и останется одни угли её закрыть не полностью дабы не угореть и жар максимально сильный был чтоб казан прогревался. Цемент и глина понятия не совместимые. Раствор цемент и песок. А вообще домашние печи делают из смеси песка и глины. По поводу трубы, она точна должна быть выше конька, можно нарастить металлической.»

Проект беседки и процесс её строительство

Фото о мангале

Как вам такой компактный четырехсторонний комплекс???

Беседки из дерева своими руками 300 фото, чертежи, схемы

Здесь собрана небольшая галерея деревянных беседок, сделанных своими руками. Конечно, можно собрать и больше фотографий, ведь вариантов миллионы. Каждая беседка, сделанная не по шаблону, а своими руками, пусть даже по стандартным чертежам, это все равно произведение искусства. Здесь же собраны относительно простые конструкции, которые под силу каждому, не обладающему большим опытом мастеру. Есть, конечно, и примеры прмышленных изделий, может, пригодиться.

Чертежи квадратной беседки

Квадратные беседки 150 фото

Чертежи шестиугольных беседок

Шестиугольная беседка своими руками 50 фото

Чертежи восьмиугольных беседок

Восьмиугольная беседка своими руками 100 фото

Простейший вариант мангала

Такой мангал своими руками из кирпича, по сути, представляет собой просто прямоугольник, выложенный из соответствующего материала. Дно иногда кирпичное, иногда с решёткой.

При выборе такого варианта вся суть постройки мангала сводится к тому, чтобы:

Выбрать ровное место.

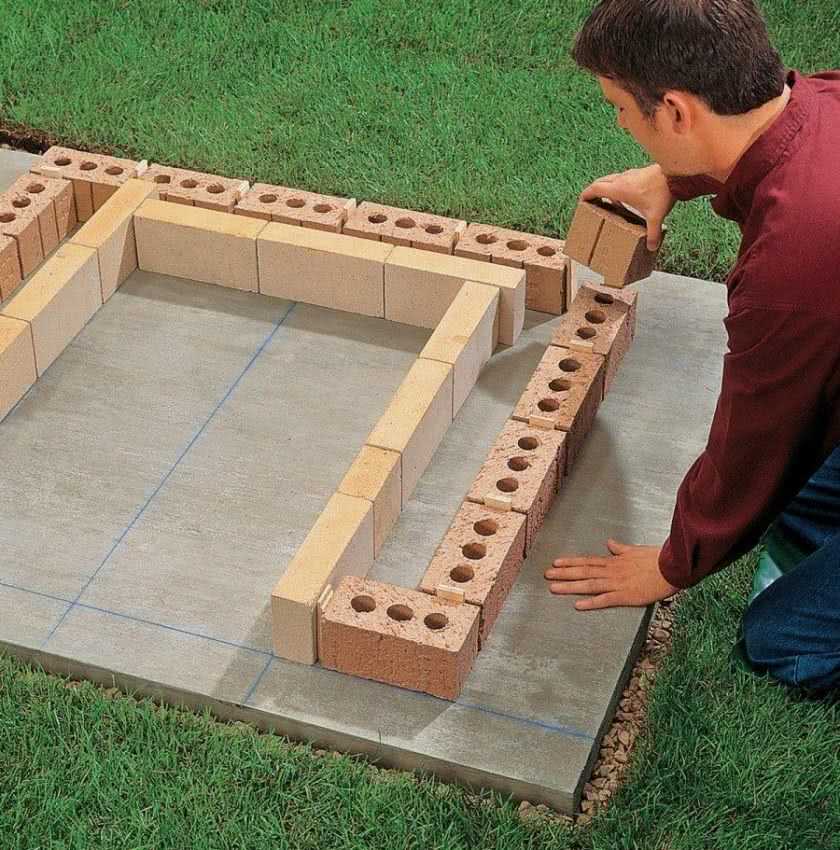

Выложить кирпичом стенки буквой П.
В качестве подставок под решётки можно использовать обычные кирпичи.

Иногда по той же схеме применяют пеноблок, шлакоблок и другие материалы. Некоторые предпочитают изготовление из камня. Делая фундамент, лучше остановиться на жаропрочных вариантах – базальте, граните.

Особенности конструкции

Барбекю из кирпича представляет стационарную конструкцию очага, размещенную на улице. Проектируя данную конструкцию, следует учитывать ее особенности, чтобы правильно разместить.

Разновидности конструкции

Существует 2 вида уличного барбекю – одиночные конструкции и конструкции, входящие в комплекс печных устройств.

Первый вариант конструкции представляет открытый или закрытый очаг с набором вспомогательных элементов, таких как вертела, шампуры или решетки, установленные над очагом горения.

Если конструкция открытая, не имеющая купольного свода и дымохода, то ее допустимо располагать на открытом пространстве, соблюдая все требования правил пожарной безопасности.

Барбекю открытого типа

На самом деле, особенно в условиях недостатка площади территории приусадебного хозяйства, соблюдение таких мер связано с рядом трудностей.

Если за основу брать конструкцию с дымоходом, то ее можно расположить, как на открытом воздухе, так и под навесом, а то и в беседке.

В таком случае, хозяин может придать данной конструкции целый ряд функций, не ограничиваясь исключительно приготовлением продуктов на жаре от перегоревших дров или древесного угля. Рядом с барбекю можно установить печь с варочной поверхностью, зарезервировать места для хранения дров, установить поверхность для разделки продуктов. Поэтому в данном случае имеется смысл говорить о целом комплексе, предназначенном для приготовления на улице различных блюд.

Несмотря на это, следует учитывать тот факт, что это вспомогательные сооружения, требующие особого подхода при их размещении на участке. Такое строительство необходимо осуществлять, учитывая расстояние к основной постройке, учитывая границы соседних участков, а также учитывая расположение зеленых насаждений.

Если имеется ввиду целый комплекс, то имеет смысл говорить о различных «удобствах», таких как наличие воды, централизованной канализации, а также наличие электричества. Поэтому зона отдыха должна располагаться как можно ближе к инженерным сооружениям, чтобы не было проблем с подключением. Если такой возможности нет, то печь барбекю лучше расположить рядом с основной постройкой со стороны кухни, хотя провести воду и электричество не так уж и сложно, за исключением канализации.

Конструкционные решения

Если конструкция стационарная и из кирпича, то без хорошего фундамента не обойтись. Для подобной конструкции наиболее оптимальный вариант – это плита.

Плита – это универсальное основание, которое прекрасно выполняет свои функции на различных грунтах. Если воспользоваться мелко заглубленным ленточным фундаментом, то он может не выдержать, если не учесть характера грунта и на кирпичной кладке могут появиться трещины.

Многие считают, что на плиту уходит много бетона, но такая конструкция, как печь барбекю, не потребует большого количества бетона.

Разновидности барбекю на дачу

Если у вас небольшой участок, и вы хотите его использовать максимально функционально, то необходимо остановить выбор на мобильных моделях. Они просты в монтаже и могут быстро демонтироваться. Приспособления на колесах легко перемещаются по территории сада и запросто вывозятся на природу.

Стационарное барбекю имеет более массивную конструкцию, его нужно устанавливать на предварительно подготовленный фундамент. Часто это целый комплекс, позволяющий большой компании отдохнуть у огня.

Кирпичные печи имеют разную форму и габариты. Они могут монтироваться под крышей или не иметь ее. Различаются модели по форме жаровни – треугольные, круглые, квадратные, многоугольные. Такое разнообразие позволяет подобрать конструкцию, наиболее подходящую под выбранный участок установки.

Особенности конструкции кирпичного мангала

Несмотря на все разнообразие жаровен, можно выделить основные элементы, которые присутствуют всегда:

основание. Это не обязательно капитальный фундамент, бывает достаточно площадки, отсыпанной гравием или песком. Но с учетом нашего климата лучше все же забетонировать основание и проложить к нему удобную дорожку;
опорные стенки. Самые простые мангалы строятся в виде буквы «П» — две боковые стенки, на которые опирается решетка, и задняя. Она не только закрывает угли и мясо на решетке от ветра, но и «связывает» боковые стенки, придает конструкции прочность;
решетки для углей (дров) и приготовляемой пищи. Место для углей может быть представлено сплошной плитой или решеткой, под которой располагается поддон. Это достаточно удобно – по мере прогорания углей зола ссыпается в поддон, откуда ее несложно убрать. Решетка для продуктов может быть одна или две-три;
расположенная рядом с решетками столешница. Поскольку шашлыки в другие блюда в процессе приготовления часто поливают маринадом или соусом, добавляют ингредиенты или подготавливают новые порции, аналог разделочного стола очень полезен.

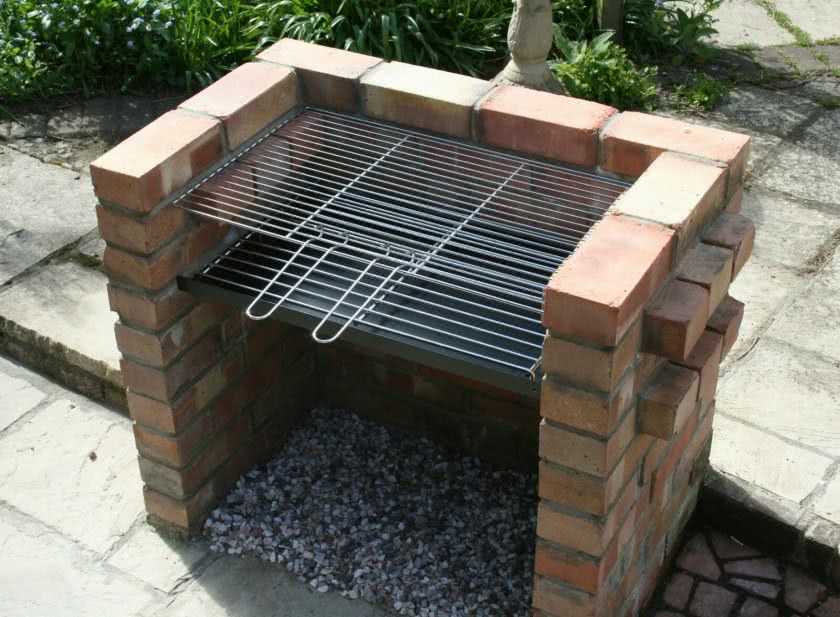

Самый простой мангал

Это просто выложенный из кирпича прямоугольник. Дно может быть также выложено кирпичом – тогда золу с него придется выгребать подручными приспособлениями – или, как на фото выше, с решеткой. В этом случае необходимо предусмотреть дверцу в одной из боковых стенок (обычно она заменяет два-четыре кирпича) для выгребания золы из-под решетки. Шампуры или решетка для жарки укладываются прямо поверх кирпичных стенок.

Уровень всех стенок может быть одинаковым, или короткие стенки выкладываются выше – для защиты от бокового ветра. Помимо обычного кирпича, используют также шлакоблоки, пеноблоки и другие блочные материалы. Возможно использование дикого камня.

Достаточно простым можно также считать П-образное сооружение.

Особых отличий нет – основание выложено кирпичом, стенки тоже. Отсутствует передняя стенка, что заметно упрощает удаление золы, решетка (решетки) опираются либо на выступающие из кладки кирпичи, либо просто на блоки, поставленные внутрь жаровни (как на фото выше).

Очень интересна также идея устройства стенок очага из габионов, наполненных диким камнем.

Здесь тоже необходимо бетонированное основание, камень лучше использовать твердый, не склонный рассыпаться под действием жара – гранит, базальт.

Можно также обложить диким камнем металлическую старую бочку.

Ну, а такой вариант, пожалуй, стоит называть даже не мангалом, а просто кострищем – обустроенным и укрепленным местом для разведения огня.

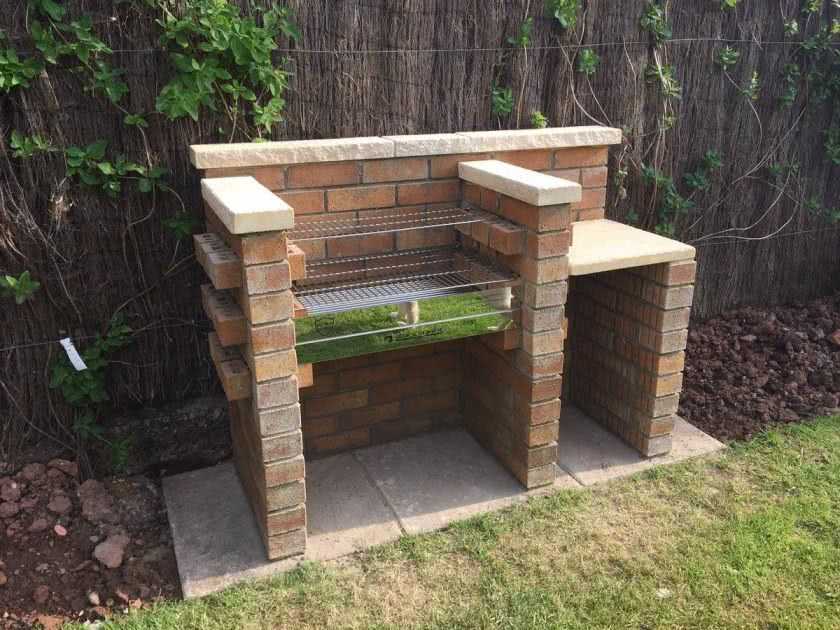

Жаровня с разделочным столом

Более практичным и удобный для постоянного использования считается П-образный мангал с дополнительной столешницей и полками.

Как видно на фото, в этой конструкции присутствуют три решетки – нижняя для углей, с выдвижным поддоном-ящиком для золы, средняя для мяса, верхняя для овощей, хлеба или гарнира. Сбоку пристроена еще одна стенка, столешница опирается на нее и выступ стенки П-образного основного сооружения.

Решетки опираются на выступающие из стенок кирпичи, лучше заранее предусмотреть наличие зацепов для удобного извлечения решеток.

Вариант с дымоходом

Это сооружение заметно сложнее. Помимо базовой конструкции, в нем имеются:

ниша для дров (под решетками);
ниша для посуды и различных хозяйственных принадлежностей (слева внизу);
полноценная общая столешница;
кирпичный свод с дымоходом – для отвода дыма и защиты приготавливаемых продуктов от дождя. Кроме того, наличие свода и дымохода усиливает тягу, не дает жару от углей уходить бесцельно в стороны.

Обратите внимание – основание здесь полностью сложено из кирпича поверх бетонированной площадки

Похожая модель с дополнительными полками и металлическим колпаком-сводом, металлическим коробом дымохода.

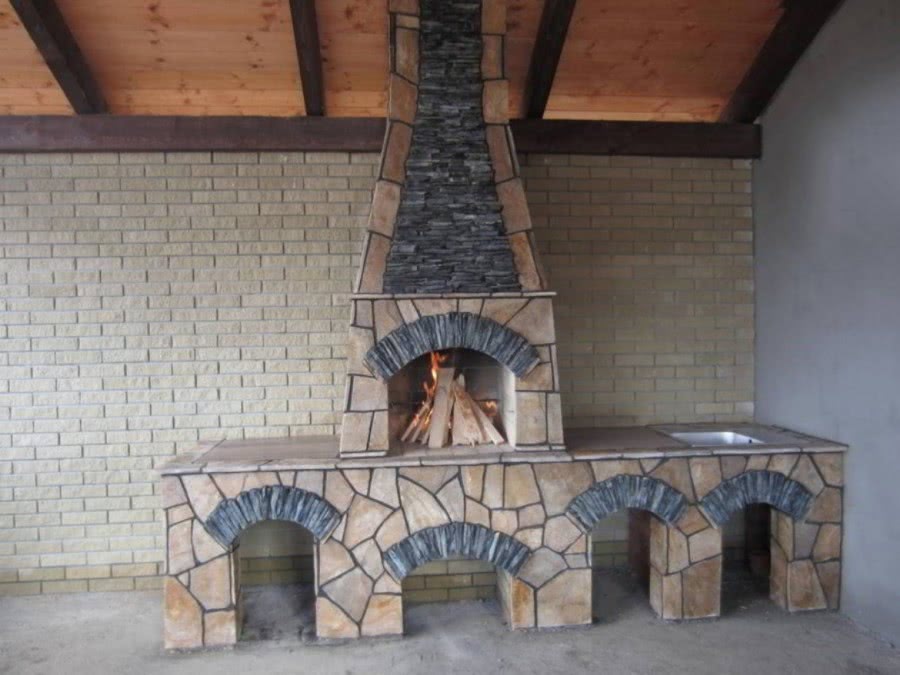

Уличный мангал с дополнительной плитой и мойкой

Это довольно сложное сооружение, которое можно сделать самостоятельно.

Помимо мангала как такового – то есть жаровни с открытым огнем (углями) и расположенным над ним сводом с дымоходом – в такой конструкции часто присутствует коптильня, плита с нагревающимися от огня конфорками, столешница (столешницы), полки, мойка. Если сооружение расположено рядом с домом и к нему можно подвести водопровод и канализацию, можно приравнять постройку к полноценной летней кухне, особенно если над ней имеется крыша.

За счет наличия конфорок или отверстия для установки кастрюли (котла) такое устройство часто называют мангал-казан.

44 Чертежа мангалов из кирпича с размерами и схемами

Здесь собрано более 44 чертежей, схем и макетов как мангалов, так и мангальных комплексов из кирпича, т.е. с печкой, коптильней, плитой под казан и со всякими другими наворотами.

Мангали из кирпича с металлической оправой

Мангал из кирпича и металла — переносной.

Этот простой мангал сделан своими руками автором из железа и кирпича. Рама сварена из металла, в внутрь в рабочую зону «шашлычницу» вложен огнеупорный кирпич.

Хоть он и из кирпича, но все же переносной (около 50 кг.) два человека смогут перенести в гараж на зиму.

Глубина — 20 см. Комментарий автора: (20 см это самое оптимальное глубже дырки нужны, меньше мясо горит)

Профиль — битая граньПокрашен термокраскойЛюди советуют, что если кирпич огнеупорный, то угли нельзя заливать водой, а то кирпич быстрее разрушиться от перепада температур

Совет: если у вас обычный высокий мангал из металла, то положите на дно огнеупорный кирпич, тогда высота уменьшиться до рекомендуемой и дно не будет выгорать, что увеличит срок службы

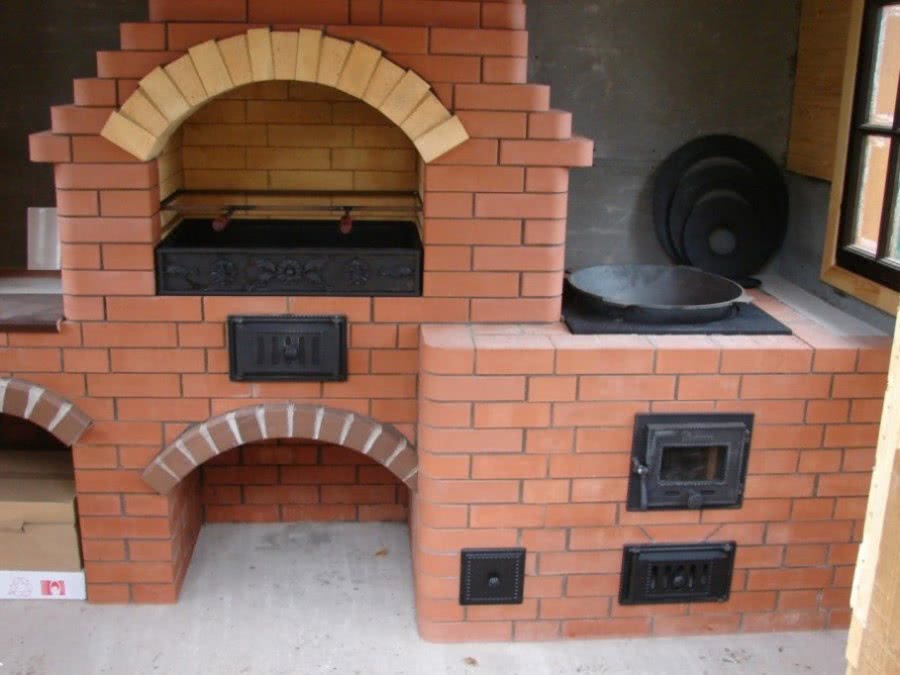

Мангал из кирпича + печь под казан своими руками

Это мангал и печь, на которую поставить казан или сковороду, автор сделал сам своими руками. Печь отделена от мангала металлической перегородкой, когда угли в печи созревают, их выгребают в мангал (убрав перегородку). На печь можно поставить. К тому же автор утверждает, что это по совместительству ещё и тандыр лайт «, выгребя весь уголь вполне можно поставить на пару-тройку часиков маленький чугунок с картошечкой и мясом»

Автор хотел сделать весь мангал из металла, но делать их кирпича оказалось выгоднее.Каркас из металла, нижняя обвязка и вертикальные балки из трубы 40х40. Сварен стол, на него уложена металлическая сетка (для лучшей сцепки глины), на стол уложены кирпичи. Для того чтобы высота стенок получилась 16 см (как рекомендуется для жарки шашлыков), автор решил положит профтрубу на первый ряд кирпичей, чтобы не резать кирпичи для второго ряда. Получилось 120 мм (кирпич) + 40 мм (труба) = 160 мм или 16 см.

На печи сверху чугунная конфорка для казана или сковороды. Труба — оцинкованная труба для водостокаПечь — из огнеупорного кирпичаМангальная зона — из обычного кирпичаВсе клалось на шамотной глине с пескомПол бетонРазмер по обвязке — 1200х1800

Пошаговые фото:
