Упало давление в двухконтурном котле что делать

Оглавление

Снижение давления в системе в адаптационный период

Важно помнить, что после запуска системы в начале отопительного периода показатели манометра могут быть немного ниже нормируемых значений. На протяжении первых нескольких дней работы отопительной сети они могут незначительно постепенно снижаться

Эта ситуация не является поломкой и связана с попаданием в контур растворенного кислорода после заполнения сетей новым теплоносителем.

Растворенный кислород преобразуется в мелкие пузырьки воздуха и выводится через автоматические воздухоотводчики или через краны Маевского при ручном развоздушивании системы.

Если после запуска прошло более месяца, то проблема может крыться в неправильном выборе объема расширительного бака. Если он недостаточный, то предохранительный клапан срабатывает, спускает теплоноситель. В итоге, когда вода в контуре остывает, количества жидкости в баке не хватает для компенсации недостачи теплоносителя в сети.

Наиболее востребованные модели настенных котлов Navien Ace

Самые надежные котлы Navien, о работе которых можно встретить только положительные отзывы, отличаются оптимальным соотношением цена-качество. Делятся они на две категории:

Ace ATMO. Традиционный котел с открытой камерой горения. Оборудован атмосферным отводом продуктов горения.
Ace TURBO. Усовершенствованный котел, оборудованный горелкой с турбонаддувом и специальной системой SMPS-контроля, который регулирует процесс сгорания газа.

Важно! Газовые котлы Navien Ace могут работать как в автоматическом, так и в ручном режиме, что позволяет более точно задать параметры работы котла и максимально исключить ошибки в работе

Как избежать попадания воздуха в отопительную систему

Совершенно избежать попадания в систему воздуха очень сложно, но можно свести проблему к минимуму и научиться легко и быстро устранять пробки:

Нужно следить за исправностью и герметичность всех стыков, запорной арматуры и т. д.
Перед запуском системы, в неё при помощи компрессора нагнетают воздух под давлением на 20 % большим, чем рабочее. Замеры с манометра снимаются в начале теста и по истечении 20 минут. Если показатель не изменился – утечек нет, система герметична. Об утечке скажет стрелка манометра, а также характерный свист. Чтобы окончательно убедиться, что место утечки найдено, его смазывают густым мыльным раствором.
Заполнять систему нужно холодной водой и плавно. После заполнения, воздух несколько раз спускают при помощи воздухоотводчиков и кранов Маевского. Каждый раз после спуска в систему доливают воду.
Рекомендуется использовать нержавеющие или биметаллические радиаторы отопления.
Советуется также не менять теплоноситель слишком часто. В свежей порции воды, всегда есть примеси кислорода.
Для спуска воздуха установить воздухоотводчики на всех проблемных участках и регулярно ими пользоваться. Или снабдите радиаторы автоматическими приборами и следите за их исправностью.

Адаптационный период системы, в течение которого нужно вновь и вновь спускать воздух и подливать воду – несколько дней.

Почему упало давление воды

Что влияет на показатели в контуре:

Высота установки корпуса, как следствие — высота и длина труб.
Воздействие жидкости на трубы и другие элементы.
Конструкция магистральных путей.

Если в вашем доме установлено автономное отопление, тогда нормы зависят от:

Модели котла, пути трубопровода.
Места монтажа.
Количества этажей в здании.
Характеристик внешней трубы.

Далее мы рассмотрим причины, не связанные с установкой. Если прибор сбрасывает и не набирает давление, это может быть внутренняя поломка или внешние факторы.

Течь в системе

Вы доливаете теплоноситель в контур, но напор все равно низкий. Если батареи хорошо нагреваются, влага быстро испаряется, поэтому место протечки сложно обнаружить. Возьмите сухую салфетку и пройдитесь по всем стыкам труб, соединениям. Посмотрите, возможно, под радиаторами скапливаются лужицы.

Если течь не удалось обнаружить, используйте компрессор.

Отключите радиаторы от отопительного устройства.
Слейте всю жидкость.
Подсоедините к кранам компрессор.
Прокачайте контур воздухом.
Вы услышите посторонний звук в тех местах, где есть повреждения.
Для герметизации используйте сантехническую паклю или герметик.

Неправильно подобранный котел — мощность не соответствует установленным параметрам трубопровода. Поэтому постоянно падает и не держится давление.

Если значения быстро падают, причина может быть в расширительном баке. При этом вы каждую неделю заливаете теплоноситель, но его становится все меньше, хотя протечек не обнаружено. Также наблюдается сброс напора в смесителях.

Как набрать и повысить показатели:

Перекройте вентили подачи воды.
Полностью слейте воду из контура.
Откройте штуцер на расширительном баке (РБ) и зафиксируйте цифры.
Закачивайте насосом воздух, пока не выйдет вся вода.
Стравите воздух и повторите действия. Следите, чтобы стрелка на манометре не превышала 1,3 бар.
Откройте краны и залейте жидкость.

Если после процедуры упало и не поднимается давление, осмотрите мембрану на повреждения. При необходимости замените.

Неисправность теплообменника. После проверки труб и соединений нарушений не обнаружено? Осмотрите радиатор на повреждения. Большое скопление накипи на трубках приводит к частым промывкам реагентами. От этого материал быстро изнашивается, появляются трещины.

Битермический узел не подлежит ремонту из-за конструкции. Потребуется замена. Если установлен трубчатый радиатор, демонтируйте его. Свищи можно обнаружить по зеленым пятнам на поверхности. Просушите устройство, зачистите поврежденное место наждачкой. После проведите спайку паяльником или горелкой.

Проблемы с краном подпитки. При протечке кран приводит к постоянному падению напора. Как добавить теплоноситель в систему? Поможет только замена детали.

Неполадки трехходового клапана. В двухконтурных устройствах клапан служит для переключения потоков с отопления на горячее водоснабжение. Проведите чистку клапана, его работе может мешать накипь, мусор.

Завоздушенность. Определить, что в батареях появился воздушный карман, несложно. Это понятно по булькающим звукам там, где вода сталкивается с воздухом. Поступите так:

Зафиксируйте значения манометра.
Отключите технику.
Установите емкость под кран Маевского и откройте его вентиль.

Вы услышите, как пойдет воздух, может капать жидкость. Дождитесь, пока шипение прекратится.
Включите воду и подавайте ее до тех пор, пока стрелка манометра не достигнет начального положения. Перекройте краны.
Запустите котел и прислушайтесь к работе. Если снова слышны звуки, повторите процедуру.

Проблемы с газом в магистрали

Перебои с подачей топлива приводят к нарушениям нагрева и блокировке котла. По каким причинам случаются перебои:

Засор газовой арматуры: фильтров, форсунок, шланга.
Неисправность или засор клапана подачи газа.
Утечка топлива. Перекройте вентили и вызывайте газовую службу.

Как видите, проблемы с работой котла возникают как по внутренним, так и внешним причинам. Если вам не удалось обнаружить место неполадки, вызывайте мастера. Он проведет диагностику системы и устранит поломку.

Нередкой причиной сбоев в работе газового котла является стремительное снижение давления в отопительной системе. Часто это приводит к отключению устройства. Тогда у хозяев возникает вопрос, как добавить давление в газовом котле. Ответ на него зависит от причины снижения показателя на манометре.

Причины падения давления

Несмотря на то, что газовый котел является сложной инженерной системой, давление в ней может упасть всего из-за нескольких причин:

открытая утечка жидкости из системы;
часто или надолго отключают электроэнергию;
проблемы с расширительным баком;
неправильно рассчитана мощность двухконтурного котла.

Обычно низкое давление в котле автоматически приостанавливает его работу. Так, например, если в системе отопления уровень теплоносителя упал до минимума, то он просто перестает попадать в котел. В случае, когда недостаточное количество атмосфер в газовой трубе – оборудование автоматически отключается. Чтобы решить последнюю проблему, необходимо вызывать специалиста соответствующей службы, который обладает всеми нужными знаниями и инструментами, позволяющими ему установить причину и избавиться от нее. Он как минимум знает инструменты, позволяющие поднимать показания до необходимого значения. Самостоятельно решать эту проблему не рекомендуется.

Кроме того, недостаточный напор появляется из-за образования воздушных пробок, которые возникают из-за некоторых причин:

неправильное наполнения системы теплоносителем;
после попадания воды в отопление, сразу не был удален воздух;
недостаточная герметизация швов;
засорение;
постоянно поломанный клапан спуска воздуха.

Тестирование

Для того чтобы проверить соответствие значения нормативам, некоторые сознательные коммунальные хозяйства проводят гидравлические испытания системы отопления:

Тестирование “на холодную”. Происходит заполнение всех магистральных элементов холодной водой (температурой не ниже +5 градусов Цельсия), фиксируется достигнутый параметр. Пункт 4.6 (ВНУТРЕННИЕ САНИТАРНО-ТЕХНИЧЕСКИЕ СИСТЕМЫ-СНиП 3-05-01-85): Испытание водяных систем отопления и теплоснабжения должно производиться при отключенных котлах и расширительных сосудах гидростатическим методом давлением, равным 1,5 рабочего давления, но не менее 0,2 МПа (2 кгс/кв.см) в самой нижней точке системы. Система признается выдержавшей испытание, если в течение 5 мин нахождения ее под пробным давлением падение давления не превысит 0,02 МПа (0,2 кгс/кв.см) и отсутствуют течи в сварных швах, трубах, резьбовых соединениях, арматуре, отопительных приборах и оборудовании. Если удалось уложиться в эти нормативы, допускается запуск. Если температура воздуха ниже +5, то испытание проводят сжатым воздухом.
Тестирование “на горячую”. Как правило, проводится оно перед официальным стартом отопительного сезона. Закачивается горячий теплоноситель под давлением, близким к критическому для конкретной системы. Отсутствие проблем говорит о том, что и во время отопительного сезона не произойдет никаких эксцессов.

Конструкция и принцип действия

Давление в герметичном расширительном бачке отопления закрытого типа создается благодаря его конструкции. Он состоит из двух камер, которые разделены между собой резиновой мембраной. В одной из камер находится теплоноситель, она соединена с общим контуром, а в другой, герметичной – воздух. Его количество регулируется в зависимости от характеристик отопительной системы. Для этого в воздушном отсеке предусмотрен ниппель, к которому подходит обычный машинный насос. Связи воздуха с теплоносителем нет. Чтобы теплоноситель из контура мог попасть в расширительный бачок для отопления закрытого типа и обратно, давление должно быть правильно отрегулировано. Это обязательное условие, чтобы компенсировать расширение жидкости при нагревании. Увеличиваясь в объёме, она с большей силой воздействует на стенки труб. Потихоньку лишний теплоноситель вытесняется в резервуар. После того как температура рабочей жидкости снизится и она уменьшится в объёме, воздух в газовой камере вытеснит ее обратно в контур.

Если нет расширительного бака

Расширительный бак для домашней отопительной сети является вторым самым важным элементом (после котла). Вода, при изменении температуры, изменяется в объеме. Объем внутри контура всегда постоянный, поэтому дополнительно в схему подключают расширительный бак, куда может быть отведен лишний теплоноситель, т.е. выполняет функцию компенсатора. Следовательно, РБ – устройство-предохранитель, которое предотвращает аварийные ситуации – повышение напора, разгерметизацию труб и др.

Применение котельного оборудования без расширительного бака крайне не рекомендовано.

Для стабильной работы давление РБ должно соответствовать системе по объему, т.к. при замене радиаторов на трубы, объем теплоносителя должен быть увеличен. В то же время слишком большой РБ не будет поддерживать рабочее давление в контуре.

Стандартным является расширительный бак, рассчитанный на 120 литров теплоносителя в контуре (типичная двухкомнатная квартира). Если бак слишком мал, то сброс воды при нагреве и расширении объема будет осуществляться через предохранительный клапан. При отключении котла, когда температура жидкости уменьшится, запуск котла будет невозможен, т.к. объем ее, и, следовательно, напор будет недостаточен. В таких случаях необходима дополнительная подпитка сети.

https://youtube.com/watch?v=tgwLKEVRgYk%3F

Как избавиться от воздушной пробки

Любая закрытая система нуждается в специальном оборудовании для обеспечения возможности отвода из нее воздуха. Одной из самых эффективных систем считается многоступенчатая система развоздушивания.

В этом случае отводчики воздуха вставляются в нескольких участках в системе, обеспечивая возможность удалять воздух из каждого по отдельности.

Типы воздухоотводчиков бывают различные:

Ручной. Имеют небольшие размеры, монтируются в торце радиатора. Регулировку проводят при помощи обычного ключа или отвертки. Однако, производительность их невысока, что делает их пригодными лишь для местного использования;
Автоматический. Работа такими приспособлениями осуществляется автоматически и не требует ручной регулировки. Ставят устройства в зависимости от типа: в горизонтальном или вертикальном направлениях. Имеют большую производительность, но склонны к поломкам при загрязнении.

Процесс устранения воздушной пробки проводят согласно последовательности:

Изначально проводят определение места, в котором находится пробка. Для этого при помощи молотка простукивают легкими движениями всю систему отопления

Звонкий, ярко выраженный звук говорит о наличии воздуха.
Понадобится емкость, в которую будет сливаться вода и ключ с отверткой для откупоривания клапана.
Далее открывают до максимально допустимого предела термостат и затем сам клапан.
Подставив емкость, очень важно прислушаться к звукам, которые сопровождают сливающуюся жидкость. Шипение бульканье в кокой-то момент должно прекратиться, что и будет свидетельствовать об удалении воздуха из системы.

Клапан и термостат возвращают в состояние, пригодное для работы, закрутив все вентили.

Если после проведения такой процедуры, давление в газовом котле продолжает падать, а радиаторы при этом не до конца нагреваются или греют недолгое время, то возможно пришло время для очистки отопительного радиатора.
В случае отсутствия результата и после предыдущей манипуляции, батареи проверяют на наличие полноценного заполнения теплоносителем. Спустить воду можно через расширительный бачок системы. После того, как вода будет удалена из системы, ожидают около получаса и снова открывают кран расширительного бака. В этой ситуации воздушная пробка должна самопроизвольно устраниться.
Если и такой способ результата не принес, то теплоноситель приводят в состояние кипения в самой системе. В этом случае воздуха точно не останется.
Если пробка образовалась на участке трубопровода, где имеется перегиб, то стоит проверить допустимость параметров конструкции, а именно угол изгиба трубы. В случае отклонения от нормы, на этом участке устанавливают дополнительные вентили для удаления воздуха.

Ни одно оборудование не застраховано от поломок. В случае с газовым котлом стоит быть особо внимательными и не допустить аварий. Этого можно избежать, подходя к обслуживанию устройства грамотно и вовремя. О других возможных неисправностях читайте здесь.

Причины снижения давления

Чаще всего причины резкого или постепенно падения давления в контуре связаны с неправильной работой котла, разгерметизацией магистрали или отопительных приборов.

Сбрасывание воздуха

Во время заполнения системы отопления водой и при ее первом запуске из контура автоматически стравливается воздух. Как правило, автоматический воздухоотводчик монтируется на нагревательном оборудовании.

В процессе работы котла нужно следить за показаниями манометра на нем. Если возникает вопрос, почему падает давление в котле отопления, то это обычно связано с выходом воздуха из теплообменника. Если он не спускается через автоматический воздухоотводчик, то попадает в отопительные приборы. В этом случае на радиаторах должны стоять краны Маевского для спуска воздуха. И шум в батареях отопления возникает из-за скопления воздуха.

Существуют следующие причины образования воздушных пробок:

Несоблюдение требований к чистоте и качеству теплоносителя.
Отсутствие подготовки воды перед ее подачей в трубопроводы. После крана заполнения системы должен стоять сепаратор, который позволяет удалять растворенный в воде кислород.
Воздух может подсасываться в контур через негерметичные участки и соединения.
Автоматический воздухоотводчик может засориться или неправильно работать.

Проблемы с расширительным баком

Если расширительный бак закрытого типа выйдет из строя, то может появиться та же проблема. На верхней части расширительной емкости есть специальный ниппель. Иногда случается, что он понемногу стравливает воздух. В итоге из-за высокого давления теплоносителя воздух из газовой камеры полностью выйдет в течение нескольких месяцев. В таком случае эластичная мембрана бака будет полностью продавлена в газовую камеру жидкостью. Из-за этого давление в сети опустится ниже предельного показателя.

Течь в системе отопления

Течь появляется из-за разгерметизации, которую может вызвать гидроудар в системе отопления. Течь образуется в любом месте. Чаще всего это участки соединения отопительных приборов с подающей магистралью или расширительный бак. Однако свищи из-за коррозии возникают в любом месте на протяжении всего трубопровода или в приборе.

Еще один участок течи может локализоваться в расширительном баке, если порвется эластичная мембрана. Чтобы убедиться в целостности мембраны, нужно нажать на ниппель, расположенный в верхней части бака. Если оттуда выходит воздух вместе с водой, значит, мембрана разгерметизирована. С исправного бака должен стравливаться только воздух.

Другие причины

Если показатели на манометре нагревательного оборудования растут, то стоит разобраться, почему растет давление в газовом котле. Чаще это связано с выходом из строя подпиточного крана, который постоянно пропускает жидкость в контур. Реже причина кроется в поломке вторичного теплообменника, который установлен в двухконтурном котле.

Существует еще несколько причин, из-за которых показатели манометра ниже нормы:

из строя может выйти автоматика котла;
микроскопические трещины на теплообменнике также могут приводить к подобной проблеме;
вся система отопления может быть в принципе рассчитана или смонтирована неправильно;
течь может появиться на участках скрытой прокладки трубопроводов.

Еще одна причина – скопление водорода в контуре. Такое бывает при использовании новых алюминиевых радиаторов. В результате взаимодействия алюминия с примесями в составе теплоносителя образуется водород. Этот газ может сжиматься и вызывать снижение давления. Тонкая пленка на металлических поверхностях алюминиевых приборов образуется только первое время после их установки, поэтому с течением времени процесс прекращается, и водород больше не образуется.

Профилактика образования воздушных пробок

Профилактические меры против появления воздушных пробок следующие:

Обращайте внимание на правильность установки труб и подключения отопительных приборов

Многие проблемы вызваны именно ошибками, которые совершены на данной первоначальной стадии
Для предупреждения попадания воздушных пробок необходим правильный ввод оборудования в эксплуатацию, перед которым важно предварительно проверить все компоненты и соединения. Перед пуском устройств в работу проверьте их на предмет работоспособности

С помощью компрессора нужно подать давление, уровень которого на ¼ выше его нормального рабочего значения. Если за 30 минут оно не ослабнет, то всё в порядке и система подготовлена к работе. Если же давление резко снижается, то возможны протечки, которые следует оперативно выявить и устранить перед началом эксплуатации.

Повышение давления в закрытых системах отопления

Причины повышения давления из-за образования воздушной пробки в системе закрытого типа:

Быстрое заполнение системы водой при пуске;
Контур заполняется с верхней точки;
После ремонта радиаторов отопления забыли спустить воздух через краны Маевского;
Неисправности автоматических воздухоотводчиков и кранов Маевского;
Разболтанная крыльчатка циркуляционного насоса, через которую может подсасываться воздух.

Заполнять водяной контур нужно с нижней точки при открытых кранах стравливания воздуха. Заполнять нужно медленно, до тех пор, пока с воздухоотводчика в самой верхней точке контура не польется вода. Перед заполнением контура можно обмазать все воздухоспускные элементы мыльной пеной, так проверяется их работоспособность. Если насос подсасывает воздух, то под ним наверняка обнаружится протечка.

Причины падение давления и варианты решения

Падение давления может отрицательно сказаться на нормальной работе системы теплоснабжения. В данной ситуации вода перестаёт поступать в агрегат, и он автоматически отключается

Поэтому важно предусмотреть своевременное техническое обслуживание, осмотр и ремонт

Причины падения давления могут быть разными, рассмотрим наиболее распространённые из них.

Падает давление в системе при включении горячей воды

Данная неполадка является довольно распространённой. Такое явление объясняется особой конструкцией котельных агрегатов.

Как утверждают специалисты, что в действительности это просто манометр отражает некорректное значение. Падению давления может способствовать подсос воздуха в контур или неправильная работа трёхходового клапана.

Для сведения! Если при открытии крана с горячей водой нормальная работа системы со временем не восстанавливается, значит, давление снижается, и проблема действительно существует.

Падает давление из-за протечек

Для устранения данного вида неполадки владельцу необходимо провести диагностику и осмотр всей отопительной системы, поскольку жидкость может выходить через любой узел.

Причиной протечки может являться неплотно зажатое соединение, изношенность теплообменников, трещины в трубах и батареях. Чаще всего уровень герметичности проверяется при запуске контура в работу, однако, герметичность может нарушить и при самой эксплуатации.

Узлы, которые нужно осмотреть и проверить в первую очередь:

соединительные фитинги;
радиаторы;
расширительные баки;
двухконтурные котлы.

Обнаруженные неполадки необходимо устранить, после этого система будет подпитываться жидкостью до восстановления нормального уровня давления.

Воздушные пробки

Образование трещин и разгерметизация системы теплоснабжения приводит не только к утечкам, но и к противоположному эффекту — засасыванию воздушных масс в контур. Итогом этого служит образование воздушных пузырьков.

Пониженное давление может возникать из-за воздушных пробок

Пузырьки также образуются при некорректном заполнении контура, поэтому в нём появляются воздушные пробки, вызывающие существенное падение давления.

Рекомендация! Данная проблема решается посредством обыкновенного развоздушивания системы, благодаря установке спускников.

Проблема с расширительным баком

Встречаются случаи возникновения проблем с расширительными баками. Здесь образуется разрыв либо ниппель может пропускать воздух. Внутренняя сторона бака состоит из двух отделений, разделённых мембраной. В одном отделении находится воздух, а другое заполнено теплоносителем. При нагреве жидкой рабочей среды происходит её расширение, и она с большей силой давит на мембрану. Мембрана, в свою очередь, влияет на сжатие смеси газов.

Когда оборудование функционирует длительное время, ниппель изнашивается и начинает пропускать воздух, что и приводит к снижению давления.

Проблема с расширительным баком может стать причиной изменения давления

Единственным разрешением данной неполадки является полная замена бака, однако, перед этим следует убедиться, что проблема кроется именно в этом, а не в протечке труб, радиаторов и завоздушивании системы.

Неисправность измерительного оборудования

Иногда диагностика системы на предмет целостности её составных компонентов может не дать результатов. Если вам так и не удалось обнаружить видимой причины, значит, следует задуматься о проверке исправности работы автоматики котла и контрольно-измерительной аппаратуры. Данное оборудование может сломаться и выдавать неправильные показания.

Определить данный вид неисправности самостоятельно достаточно сложно, поэтому лучше обратиться за помощью к специалистам. Проблема решается путём замены контрольно-измерительных приборов.

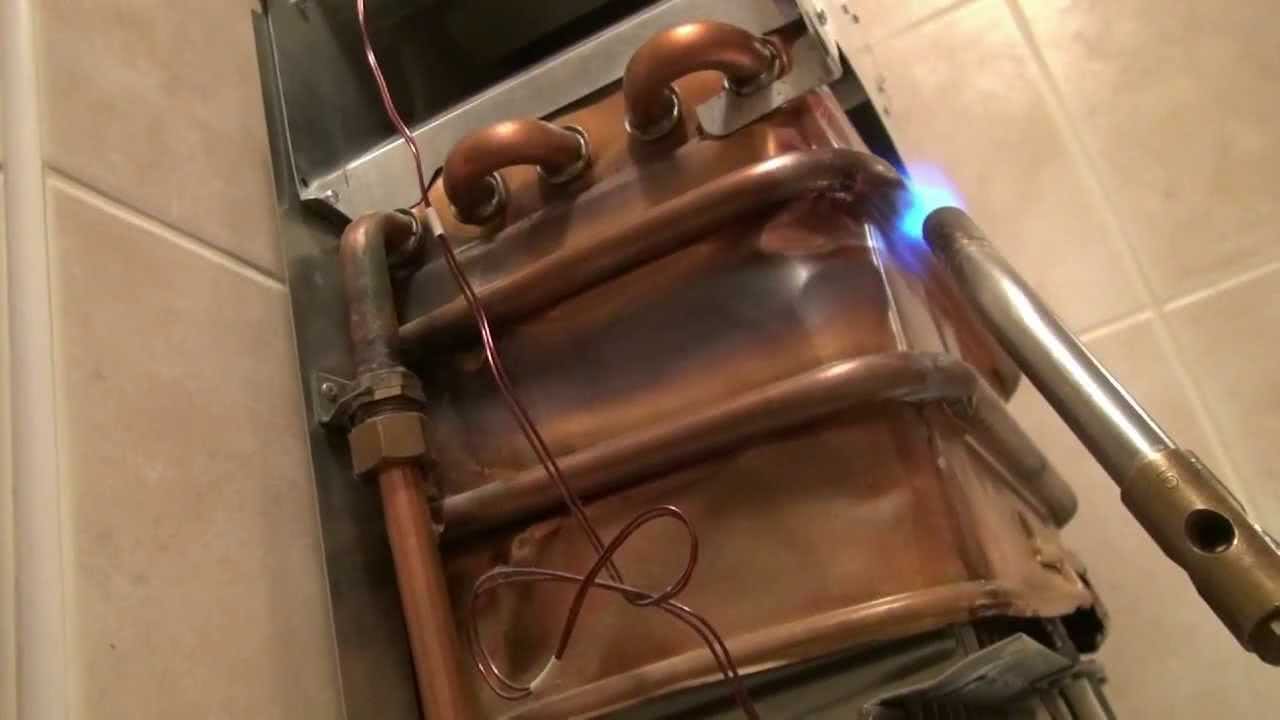

Трещины на теплообменнике в котле

На стенках теплообменников по истечении времени способны образовываться микротрещины, пропускающие воду из системы теплоснабжения. Поскольку вода в котле быстро испаряется, данную поломку выявить самим так же, как и в предыдущей ситуации, отнюдь не просто. Помимо этого, трещины могут возникать при промывке, которая проводится для профилактики либо вследствие заводского брака. Данная проблема устраняется благодаря герметизации обнаруженного участка с трещиной.

В стенках теплообменника могут поваляться со временем микротрещины

Кран сброса теплоносителя не закрыт плотно

Порой причина может крыться в совершенно простом моменте, таком как недостаточно плотно зажатый кран, из-за которого снижается уровень давления в агрегате. Устраняется неполадка легко и быстро закручиванием крана.

Профилактика повышения давления в системе

Установка группы безопасности — устройства, которое состоит из трех элементов: манометра, воздухоотводчика и предохранительного клапана. Эти элементы защищают отопительный контур от повышения давления до критических показателей и воздушных пробок.

Для бытовых котлов чаще всего используют латунную группу безопасности на 3-4 бара. Присоединительный размер штуцера по воде 1 // . Устанавливают ее сразу после котла и в самой верхней точке контура. Из соображений безопасности запрещено ставить запорный клапан между группой и котлом. Настенный одноконтурный и двухконтурный котлы, как правило, уже содержат в своей комплектации это оборудование. Но для напольного котла установка группы безопасности обязательна.

Добавление в теплоноситель ингибиторов коррозии и солеобразования. Это позволит предотвратить преждевременный засор фильтров-грязевиков, залипание золотников предохранительных клапанов и отложение солей на выпускных отверстиях воздухоотводчиков.

Чтобы предупредить возникновение проблем, обязателен монтаж расширительного бачка — устройства, которое компенсирует увеличение объема теплоносителя при его нагревании.

Повышенное давление в системе отопления становится причиной разбалансировки работы оборудования, частым блокировкам котла. В итоге, отдельные элементы подвергаются усиленной нагрузке, что приводит к поломкам контура и выходу оборудования из строя. Почему растет давление в системе отопления? Причин такого явления несколько, чаще всего это протечки, разбалансировка работы отдельных элементов, сбой в работе автоматики или неправильно выполненные настройки.

Норма и контроль

На систему теплоснабжения пагубно влияет как чрезмерно высокое, так и низкое давление, измеряемое в атмосферах. При этом нормальный уровень составляет 1,5-2 атмосфер.

Полезно! В многоэтажных домах с центральным отоплением данная норма чуть выше, поскольку здесь трубы должны выдерживать к тому же и гидравлические удары.

Виды давления в системе

В двухконтурных системах отопления давление подразделяется на следующие виды:

статическое — образуется под воздействием гравитационных сил на теплоноситель; повышается на 0,1 бар с увеличением высоты на один метр;
динамическое — создаётся посредством принудительной работы насосного агрегата либо повышения температуры при движении рабочей среды;
рабочее — статическое+динамическое;
избыточное — разница между атмосферным и измеряемым;
абсолютное — избыточное+атмосферное;
номинальное — указывается производителем в технических документах к газовому котлу;
максимальное — предельно допустимое, пороговое значение, которое способен вынести прибор;
предельное (опрессовочное) — значение, при котором производится испытание устройства; может превышать рабочий уровень в полтора раза.

Приборы контроля

Газовые котлы содержат в себе различные компоненты, отвечающие за регулирование параметров оборудования и поддержание его в рабочем состоянии. Данная система требует постоянного контроля функционирования системы. Для контроля давления жидкости применяются манометры и термоманометры.

Интересно! Термоманометры позволяют дополнительно контролировать уровень температуры.

В некоторых системах вместо обычных стрелочных манометров используются электронные датчики. Датчики передают полученные сведения на электронный блок, который их обрабатывает и выводит на экран.

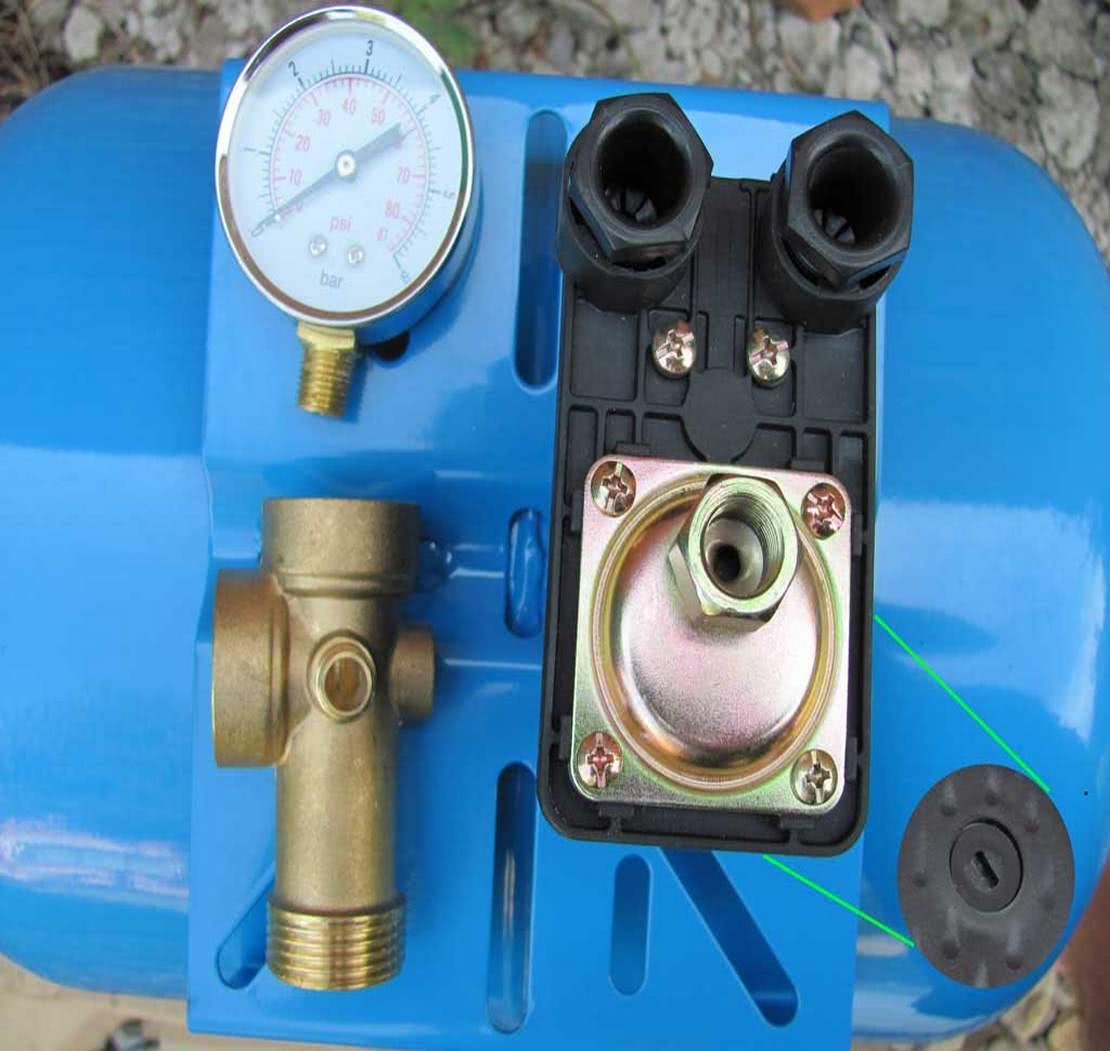

Контроль давления воды обеспечивает установленный в систему датчик — манометр

Если в отопительном агрегате отсутствует манометр, то он предусматривается группой безопасности, которая состоит из следующих узлов:

Сам манометр либо термоманометр.
Спускник воздуха для обеспечения препятствия завоздушивания контура.
Предохранительный клапан для сброса давления теплоносителя при его сильном увеличении.

Как выставить оптимальное давление?

На системе отопления стоят манометры, с помощью которых контролируется давление в контуре. На самом же расширительном баке штуцера под установку измерительного прибора нет. Зато есть ниппель или золотник для выпуска и подкачки воздуха или газа. Ниппель такой же как на колесах машин. Поэтому проверить уровень давления и отрегулировать его можно посредством обычного автомобильного насоса с манометром.

Перед тем, как спустить лишнее давление или накачать воздухом расширительный бачок бытового газового котла, необходимо подготовить систему. Автомобильный манометр показывает значение в МПа, полученные данные нужно перевести в атмосферы или бары: 1 Бар (1 атм) = 0,1 МПа.

Алгоритм измерения давления:

Отключить газовый котел. Подождать пока вода не перестанет циркулировать по системе.
На участке с гидробаком перекрыть все запорные вентили и через дренажный штуцер слить теплоноситель. Для котлов со встроенным баком перекрывается обратка, а также подача воды.
Подсоединить к ниппелю бака насос.
Накачать воздух до показателей в 1,5 атм. Немного подождать, чтобы вылились остатки воды, снова пустить воздух.
Перекрыть вентили запорной арматуры и компрессором докачать давление до указанных в паспорте параметров или до уровня — давление в системе минус 0,2 атм. В случае перекачки бака лишний воздух стравливают.
Извлечь из ниппеля насос, закрутить колпак и перекрыть сливной штуцер. Залить в систему воду.

Проверить правильность регулировки напора воздуха можно, когда котел достигнет рабочих параметров.

При неправильной настройке напора воздуха в расширительном баке возможны сбои в работе всей системы отопления. Если экспанзомат перекачан, компенсирующие свойства не сработают. Поскольку воздух будет выталкивать излишки нагретой воды из бачка, повышая давление в трубах системы отопления.

А с заниженными показаниями давления компенсирующей емкости, вода просто протолкнет мембрану и заполнит весь резервуар. Как результат, при повышении температуры теплоносителя сработает предохранительный клапан.

Иногда в двухконтурных газовых котлах срабатывают предохранители и при правильной настройке давления встроенного расширительного бака. Это свидетельствует о том, что объем резервуара слишком мал для такой системы отопления. В этой ситуации рекомендуется вмонтировать дополнительный гидробак.
