Прибор для определения скрытой проводки

Как искать проводку смартфоном

Для того, чтобы найти коммуникации и проводку с помощью смартфона и сканера Walabot DIY, нужно придерживаться следующей последовательности:

первым делом наклеиваете на плоскую сторону сканера пленку от царапин

Именно этой поверхностью вы будете постоянно елозить прибором по стене. Соответственно ее нужно хотя бы минимально защитить.

на обратную сторону приклеивается “липкий глаз” идущий в комплекте

Он снабжен с обоих сторон клейким слоем.

далее пристыкуйте смартфон задней поверхностью к этой наклейке

затем с помощью микро usb или Tipe-C кабеля, подключите устройства друг к другу как показано на фото

Когда питание подается на Walabot на нем загорается индикатор.

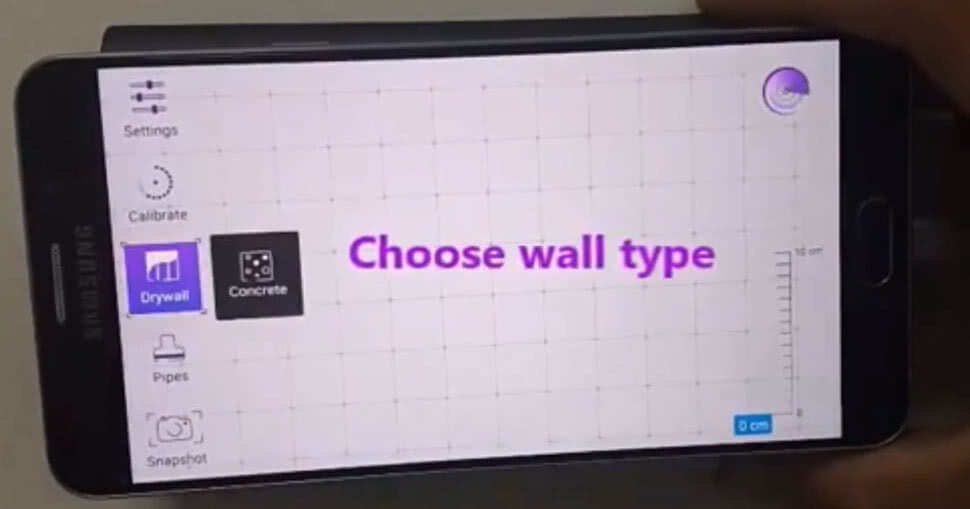

не прикладывая телефон к стене выберите режим – какой тип поверхности будет сканироваться (гипсокартон или бетон)

Здесь нужно сделать важное замечание, что прибор больше заточен именно под гипсокартон и немного под однородный бетон. При этом он очень капризно себя ведет на разнородных стенах, типа дранки или кирпича. При этом он очень капризно себя ведет на разнородных стенах, типа дранки или кирпича

При этом он очень капризно себя ведет на разнородных стенах, типа дранки или кирпича.

возьмите оба устройства в ладонь и нажав кнопку Start, начните равномерно круговыми движениями водить сканером по стене

Тем самым начав режим калибровки.

Данное действие (калибровку), необходимо проводить при каждом новом сканировании очередной поверхности стены.

Калибровка нужна для удаления посторонних шумов и корректной настройки датчиков. Если процесс не будет завершен корректно, то данные на экране смартфона будут отображаться не точно, либо с помехами. Также помехи возможны при недостаточном заряде батареи.

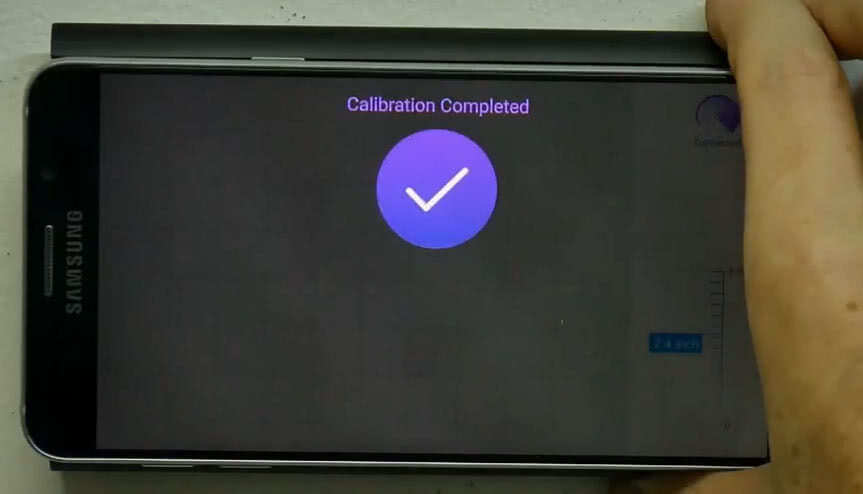

Как долго нужно калибровать? Сканер вам скажет об этом сам, выведя на экран нужную информацию.

Кстати, если вы в самом начале выберите тип стены как “бетон”, а начнете сканировать гипрок, то прибор опять же вас аккуратно поправит и сообщит об ошибке.

далее поднесите откалиброванный смартфон и сканер к месту где залегает проводка

Первый режим – это режим “панорамирования”. Касаетесь точки на экране, и не отрывая палец, плавно продвигаете прибор по всей плоскости, которую хотите проверить.

При этом девайс помимо электрических кабелей, покажет все неоднородности, которые найдет внутри стены. А также укажет расстояние между ними.

Что это за неоднородности (кабель, труба или металлический профиль), Walabot на этом этапе сказать не может.

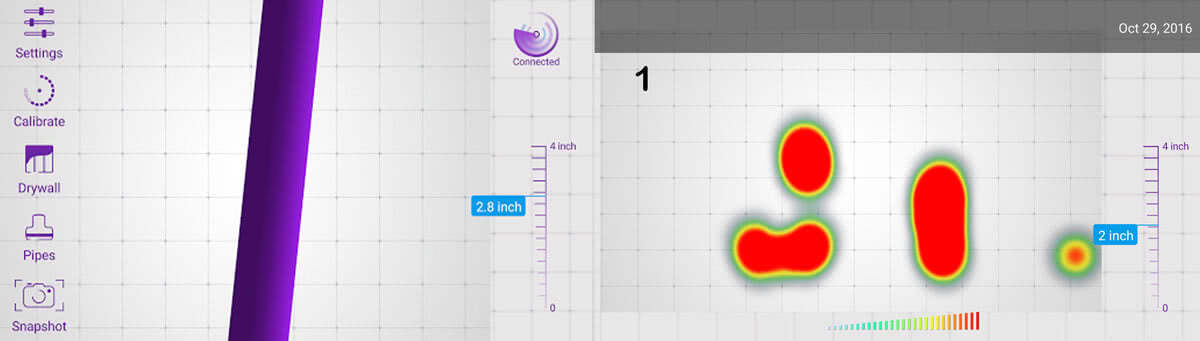

Поэтому после этого, включается режим “изображение”. Здесь уже без размеров определяется каждый объект отдельно.

На экране в зависимости от картинки можно понять, что за стеной:

трубы

деревянные профиля

алюминиевые профиля

провода и кабели

К сожалению под напряжением кабель или нет, сканер не покажет.

Пластиковая труба с алюминиевой прослойкой его несколько смущает. Он может показать ее как сталь, либо как провод или трубу.

Значок на фото ниже означает, что Валабот “потерялся”.

Он подозревает, что это может быть пересечение разнородных элементов. Но что именно, для него неизвестно.

На чисто пластиковой трубе, без стали внутри, придется заново пройти еще одну калибровку. Только после этого, на экране что-то появляется.

Третий режим сканирования – режим “эксперт”.

Данный режим без обработки данных и он более функциональный. Именно на нем лучше всего искать проводку и кабель. В особенности на стенах из разнородного материала.

В том месте где идет кабель, на экране будет отображаться поверхность с красно-синими пикселями (это и есть место прохождения провода).

Если вся область экрана залита красным цветом, это означает что в настройках выставлен максимальный уровень чувствительности.

Не отрывая телефон от стены, зайдите в настройки меню и уменьшите чувствительность по шкале от 100 до 0.

Регулировка чувствительности необходима для того, чтобы отсеивать маленькие объекты и тем самым повысить визуализацию отображения нужной коммуникации.

Например вам нужно найти широкий металлопрофиль под гипроком для закручивания самореза, отсеяв при этом мелкие провода и другие саморезы. Устанавливаете минимальную чувствительность и прибор будет видеть только то, что вам нужно.

Если же наоборот, необходимо найти тонкий проводок сигнализации или телефона, повышайте шкалу до максимума.

На экране смартфона справа на шкале будет отображаться не только само расположение проводки, но и глубина ее залегания.

Чем ближе объект будет к датчику, тем четче будет картинка на экране.

Лучшие варианты

В этом разделе мы попытались собрать наиболее удачные по отзывам модели обнаружителей скрытой проводки. Как обычно, на одну и ту же модель порой есть противоположные отзывы. Мы постарались отобрать те, у которых количество позитивных отзывов значительно превышает негативные.

Индикатор скрытой проводки нужен даже когда требуется в бить гвоздь

Детектор проводки Дятел

Этот аппарат выпускается в Украине, стоит относительно немного 25-30$. Получил в три раза больше положительных оценок, чем отрицательных. Может использоваться для нахождения проводников под напряжением. При работе свет не выключать, а сеть желательно чем-то нагрузить (например, включить лампу). Провода под напряжением определяет успешно, но если проводник уложен в пластиковой трубе, он его не видит.

Дятел — прибор обнаружения скрытой проводки

Прибор для обнаружения скрытой проводки Дятел имеет четыре режима чувствительности:

  1. определяет местоположение проводника с точностью до 10 мм;
  2. до 100 мм;
  3. до 300 мм;
  4. до 700 мм.

То есть, начинать работу надо включив 4-й режим. При приближении к проводнику, начинает мигать светодиод, раздается писк. Чем ближе к проводнику, тем мигание чаще, звук громче. Выяснив границу наиболее интенсивных сигналов ставим отметку на стене. Операцию повторяем с другой стороны. Далее переключаем режим и поиск начинаем с уже обозначенных границ. Так, постепенно, находим местоположение проводника с точностью до 1 см в обе стороны.

Bosch DMF 10 Zoom

Этот прибор имеет жидкокристаллический монитор и два режима работы: определение металла (магнитного и немагнитного), древесины и проводки. Есть режим Zoom для увеличения чувствительности прибора. Но его включение приводит к тому, что детектор начинает реагировать не только на проводку, например, но и на расположенные вблизи металлические стойки или прутья арматуры.

Bosh dmf 10 zoom

При приближении к искомому объекту включается звук и световая индикация. На экране прибора светится шкала, по которой можно определить насколько близко находится прибор к проводнику — чем ближе, тем больше закрашенных полосок на шкале.

Также на дисплее высвечиваются графические изображения найденных материалов:

  • перечеркнутый магнит означает немагнитный металл (алюминий, например);
  • молния с делениями — проводка под напряжением;

Для того чтобы можно было нормально находить объекты, необходимо изучить инструкцию по эксплуатации. Там описано много нюансов, которые позволят правильно истолковать различные ситуации и не ошибиться при работе.

Определить скрытой проводки Bosch GMS-120

Еще один детектор знаменитой фирмы. Кроме проводки и металлов ищет древесину. Есть три режима работы:

  1. металлы магнитные и немагнитные;
  2. проводка;
  3. древесина.

Имеет неплохие отзывы, от предыдущего вариант отличается отсутствием функции Zoom. Зато посреди корпуса есть отверстие, через которое можно отметить на стене место прохождения проводника или наоборот, место, свободное от всяческого металла — для безопасного сверления в стене, потолке или в полу.

Из всех отзывов можно вывести несколько практических рекомендаций:

  • если прибор «звенит» по всей стене, прикоснитесь второй рукой к стене (уберите наводки), работать будет нормально;
  • если не разберетесь в показаниях, прочтите инструкцию, там все описано четко — в каких случаях использовать какие режимы.

В общем, при определенном опыте, можно довольно точно определить где находится проводка.

Прибор ПОСП 1

Продукт отечественного производства хорош тем, что позволяет не только обнаружить проводку под напряжением. Он может даже найти обрыв провода в стене. Для этого включенный прибор надо вести вдоль проводника. Пока провод цел, включена световая индикация. В месте, где индикатор потухнет и будет обрыв. Для уверенности провести подобную операцию с другой стороны (можно тест повторить дважды).

Стоит данное устройство немного — 20-25$, но популярность у него не очень высокая, отзывов не нашлось.

Характеристики детекторов

Все модели отличаются друг от друга по нескольким факторам:

Глубина сканирования. В условиях квартиры, это приблизительное расстояние до кабеля, заложенного плиткой или досками. Детекторы не способны находить провода на глубине более 3 см. Большинство приборов не могут обнаружить провода на глубине даже 2 см.
Информативность. Многие модификации, имеющие дисплей, способны показать не только обнаруженный материал, но и то, на какой глубине он находится. Точность определения у профессиональных моделей имеет погрешность до 5 мм, а у обыкновенных бытовых — 1 см.
Обнаруживаемые материалы. Это то, что детектор может обнаружить в стене

К выбору аппарата по данной характеристике стоит относиться с осторожностью. Не всегда гаджет действительно способен обнаружить материалы, указанные в характеристиках

Если в списке указан пластик и дерево, а цена слишком низкая, то вряд ли он будет определять их с высокой точностью. Кроме того, данный детектор не способен достоверно определять различные виды чёрных и цветных металлов, и искать проводку под влажной штукатуркой.

Стоит помнить! Недостатками большинства моделей является плохая чувствительность на слабые источники электрического напряжения и небольшая глубина обнаружения невидимых элементов.

Детектор скрытой проводки имеет целый ряд преимуществ, в зависимости от комплектации и количества режимов. Например, прибор для обнаружения скрытой проводки в стене:

  • Определяет присутствие скрытых проводников.
  • Выявляет наличие фазовых проводов.
  • Способен обнаружить место, где прерывается цепь.
  • Определяет правильность подключения фазы счётчиков тока.
  • Находит деревянные элементы.
  • Обнаруживает незаземлённые потребители.
  • Проверяет исправность предохранителей.
  • Находит металлические элементы.
  • Определяет температуру поверхности.
  • Способен высчитать точность обнаружения в процентах.

На заметку! Точность работы прибора зависит также от наличия обоев на стене, поскольку обойный клей может обладать сильной электропроводностью.

Какой детектор скрытой проводки лучше купить

Особое внимание следует уделить глубине поиска прибором скрытых проводок. Для рядового квартирного ремонта большие показатели не нужны, а вот для качественных профессиональных работ лучше выбрать сигнализатор с максимальным уровнем чувствительности

Некоторые тестеры видят только провода под напряжением, в то время как другие могут различать не только проводку, но и арматуру, крепежные элементы, деревянные и металлические конструкции.

В завершение рейтинга можно сделать следующие выводы:

  • Самой бюджетной, но в то же время качественной моделью является детектор MS8902B Mastech.
  • Одним из наиболее компактных и удобных в использовании считается сигнализатор Duwi 26032 5.
  • Качественно находит провода на значительной глубине сигнализатор DSL-8220S.
  • Широким спектром обнаружения и возможностью определения не только проводки, но и месторасположения деревянных и металлических конструкций обладает детектор Зубр.
  • Если основная цель – поиск металлических предметов и крепежных элементов, то с этой задачей качественно справится мультисканер TS79.
  • Точно определить местонахождение любого провода под напряжением сумеет прибор Е121 Дятел.
  • Для профессиональных работ любой сложности подойдёт сигнализатор Bosch GMS 120 Professional.

Решая, какой же в итоге детектор скрытой проводки купить, в первую очередь следует определиться с бюджетом, а уже потом подбирать подходящую по характеристикам модель в нужном ценовом сегменте.

Как устранить обрыв фазного и нулевого проводов

После нахождения точки обрыва электропровода и определения типа повреждения (фаза или ноль), следует перейти к ремонту обрыва.

В соответствии с правилами устройства электроустановок соединять жилы скруткой при прокладывании электропровода строго запрещается. При соединении проводников проводки в стене это правило беспрекословно должно выполняться!

Перебитый провод лучше всего заменить весь от распределительной коробки до места его крепления, если это целесообразно в каждом отдельном случае.

Если поврежденные проводники короткие, то соединить их можно клеммными колодками. Но тогда для этой колодки необходимо установить распределительную коробку.

Чтобы отремонтировать неисправность фазового провода, необходимо произвести следующие манипуляции:

Для начала нужно обесточить фазный провод.
Очистить поверхность, снять с участка стены штукатурку либо другие отделочные материалы, освободив зону для работы в радиусе не менее 15 см от точки поломки.
Отсоединить от сети поврежденную жилу, не повредив изоляцию на других кабелях.
Если провод медный, то соединение необходимо произвести при помощи пайки, которая обеспечит такую контактность провода, которую имеет неповрежденный провод. Для этого нужно взять дополнительную часть такого же материала, из которого выполняется перемычка.
Предварительно на жилу поврежденного кабеля необходимо надеть поливинилхлоридную или термоусадочную трубку

Концы перемычки соединяют с концами поврежденного провода, далее соединения спаиваются.
Отремонтированное место следует накрепко зафиксировать изоляционной лентой, после чего на нее осторожно насовывается трубка, одетая на провод. Это сохранит герметичность крепежа.
Место спаивания позволительно закрыть штукатуркой, устанавливать дополнительную распределительную коробку не требуется.Для нагревания паяльника при отсутствии напряжения, можно подключить его через удлинитель от соседей или от распределительного щитка в подъезде.

Провода из алюминия довольно сложно поддаются пайке, поэтому для этого процесса следует взять специальный флюс для пайки алюминия и соответствующий припой.

Иногда для соединения обрыва алюминиевого провода целесообразнее использование механического способа.

С концов провода сначала снимается изоляция на 15 мм для дальнейшего образования из оголенных проводов колечек. Из алюминиевого провода подготавливается вставка с таким сечением, как у электропроводки или немного большим. При помощи шайбы гровер собирается соединение: на винт надевается гровер, далее обычная шайба, следом кольца проводов, снова простая шайба и завершает гайка. Соединение покрывается изолентой и закрывается трубкой с изоляционного материала.

Такое соединение гарантирует отменную работу проводки при условии не превышения допустимой нагрузки.

Также надежным способом соединения будет клемма WAGO, после установки которой ее требуется обмотать изолентой и покрыть герметиком.

Кабели также можно соединить при помощи ответвительной коробки. Для этого с поврежденного провода необходимо убрать изоляцию, далее его концы разветвить в разные стороны. После этого в стене необходимо пробить отверстие по размерам распределительной коробки, используя перфоратор со специальной широкой коронкой.

Коробка вставляется в проем, после чего надежно фиксируется алебастром. В нее аккуратно вкладываются провода, при этом поврежденные жилы необходимо соединить по цвету и обмотать изолентой. После всех манипуляций коробку с отремонтированными проводами следует закрыть крышкой.

Если провода помещены в специальные трубки, то оборванные жилы следует извлечь наружу, а на их место протяжным приспособлением поместить новые кабели.

При неисправности нулевого провода сначала его отсоединяют от шины, прикрепив фазную жилу. Вся последующая ремонтная операция совпадает с описанным выше процессом.

Поиск радиоприемником

Если вы еще не выбросили свой старый радиоприемник, а храните его, как раритет, тогда сможете с помощью него найти спрятанную в стене проводку. Для этого потребуется настроить его на частоту 100 кГц. Также нужно, чтобы в сети было напряжение. Затем вытяните антенну на максимум и прислоните ее к стене (можно и без антенны). Медленно ведите антенной вдоль стены (не прикасаясь, чтобы не создавать трение) — чем ближе вы будете к проводке, тем сильнее будете слышать характерное потрескивание. Старайтесь сохранять тишину, чтобы четко слышать изменение тональности.

Радиоприемник позволяет отыскать провод с точностью до 10 см — это конечно большая погрешность, но если вам просто нужно понять, куда забивать гвоздь для картины, то этот метод подойдет. Для «вскрытия» стены не рекомендуем использовать данный метод.

Инструкция по применению детектора

Из-за разнообразия конструкций индикаторов скрытой проводки рассматривать инструкцию по их использованию необходимо на примере конкретной модели. Для этого был выбран недорогой электростатический ИСП «Дятел Е-121», широко используемый отечественными монтажниками. Но сначала необходимо подготовиться к поисковой процедуре.

Подготовка к предстоящей работе

Для ускорения обнаружения электропроводки с помощью любого детектора опытные специалисты предлагают соблюдать ряд простых правил.

Проверить новый детектор можно на обычном удлинителе, который подключен в розетку. В роли преграды можно использовать книги или керамические тарелки

Ниже приведены основные из них:

  1. Изначально протестировать работоспособность прибора на любом проводе под напряжением. В детекторе могут просто сесть батарейки, и он будет работать некорректно.
  2. Откалибровать устройство на удалении 1 метра от стен, если такая опция присутствует.
  3. Исследуемые поверхности не должны быть влажными.
  4. При возможности, выключить все работающие электроприборы в квартире, в том числе телефоны.
  5. Точность определения электропроводки будет резко снижена, если использовался токопроводящий клей для обоев.

Эти рекомендации позволят исключить потери времени из-за неработоспособного оборудования и недопустимых параметров исследуемой поверхности.

Использование детектора «Дятел Е-121»

Детектор «Дятел Е-121» способен работать в 4 диапазонах чувствительности.

Порядок работы с этим прибором для обнаружения проводки следующий:

  1. Поочередно нажать на кнопки диапазонов чувствительности. Сигнализатор при этом должен издать короткий световой и звуковой сигналы. При отсутствии реакции прибора проверить элемент питания.
  2. Нажать на кнопку «4» (обеспечивает максимальную чувствительность), поднести детектор к анализируемой поверхности и, при наличии индикации, уменьшить чувствительность, нажимая последовательно кнопки от «3» до «1».
  3. Одновременно со снижением чувствительности нужно уменьшать и расстояние до обнаруживаемого объекта, локализуя зону срабатывания сигнализатора.
  4. Чтобы обнаружить участок залегания проводника, перемещать детектор по стене, пытаясь найти участок с максимальным электромагнитным полем.
  5. Для нейтрализации мешающих окружающих токов приложить руку к анализируемой поверхности вблизи детектора. Если проводника рядом с рукой нет, то «Дятел Е-121» перестанет подавать сигналы.
  6. При поиске разорванного провода подать напряжение на поврежденную жилу, а остальные заземлить.

Точность определения залегания электрокабеля зависит от степени влажности и окружающих провод материалов.

Обнаружение электропроводов в стенах со штукатуркой, железобетонных панелях и в заземленном экране будет затруднено.

Отечественный детектор «Дятел Е-121» эффективно обнаруживает проводку на глубине до 8 см и стоит в пределах 15$, что гарантировало ему популярность среди электромонтеров

Для тестирования предохранителей и плавких вставок необходимо включить режим «1» или «2» и прикоснуться антенной к контактам до и после предохранителя. При неисправности детектор не будет подавать сигнал.

Детектор «Дятел Е-121» имеет комбинированную систему световой и звуковой сигнализации, которые позволяют сохранить работоспособность прибора при поломке одного из сигнализаторов

Для корректной интерпретации результатов работы аппарата следует предварительно ознакомиться с его инструкцией, потому что практически каждый детектор требует правильной начальной настройки.

KWB 0116-20 – первый из бытовых

Качественный, простой детектор металла и дерева. Снабжён световой индикацией о включении, наличии скрытых элементов (красный сигнал в виде молнии) или свободной зоны (зелёный индикатор).

Дополнительное оповещение – звуковой сигнал. Включение и управление только одной кнопкой. Питание от недорогих пальчиковых батареек типа ААА. Предусмотрена предварительная функция калибровки для работ с различными скрытыми элементами.

Плюсы:

  • Хорошая глубина поиска, уверенно ищет всё на один-два сантиметра вглубь.
  • Очень удобный корпус.
  • Сопровождение звуком и световым сигналом.

Минусы:

Не помешал бы шнурок, чтобы вешать на кисть руки.

Это интересно: ГОСТ 30136-95 — требования к катанке и ее характеристикам

Как сделать прибор обнаружения проводки своими руками

Чтобы сделать домашний бесконтактный определитель проводки, понадобится:

  • 3 биполярных транзистора марки NPN, C945 – можно взять из ненужной платы;
  • светодиод красного цвета;
  • резистор сопротивления 1kOm;
  • медная проволока 0,5 мм изолированная;
  • коннектор с батарейки крона.

Порядок сборки:

  1. Отрезать 30 см медной проволоки, намотать на зубочистку – это будет антенна.
  2. Соединить все элементы с помощью пайки, начиная от медной антенны: транзисторы между собой, резистор, к транзисторам светодиод, к резистору первый отвод от коннектора, второй отвод к транзистору.
  3. Когда схема готова, берется батарейка крона и подсоединяется к коннектору.

Протестировать бесконтактный детектор напряжения можно, включив любой электрический прибор в сеть, например, фен или дрель. Если поднести медную антенну подсоединенного к батарее детектора к проводу, светодиод загорится. Чем дальше от провода, тем слабее будет свет лампы.

Когда тестирование или проверка окончены, схему отсоединяют от батарейки.

Краткий обзор бюджетных моделей

Наиболее популярные бюджетные модели поискового оборудования:

Bosch Truvo.

Пользоваться прибором очень просто. Индикаторная лампочка меняет цвет, если прибор приближается к металлу. Если свет зелёный – опасности для сверления нет, если красный – то в этом месте находятся электропровода. Когда красный свет горит постоянно, не моргая, то это обычный металл, а если красная лампочка мигает, то проводка находится под напряжением. Прибор обнаружит скрытую проводку на глубине до 5 см, цветной металл до 6 см, чёрный металл – до 7 см.


Детектор Bosch Truvo Источник umkv.co.ua

Зубр профессионал.

Прибор найдёт не только металл, но и дерево. Прибор обнаружит скрытую проводку на глубине до 5 см, цветной металл до 6 см, чёрный металл – до 10 см, дерево – до 2 см. Тип материала отображается на дисплее разными цветами. Указывает глубину залегания электропроводки.

Wall Condtrol.

Может определять не только металл, но и пластик. Имеет очень прочный корпус, который защищает от пыли, воды. Обладает хорошей точностью сканирования и точку подсвечивает лучом. Глубина обнаружения кабеля до 5 см, чермета – до 5 см, меди – до 4 см, дерева – до 2 см.

Mastech MS6906.

Применяется для поиска металла, напряжения, скрытых конструкций. Искатель скрытой проводки обнаружит линии связи до 7,5 см, чёрного металла – до 6 см, цветного металла – до 3 см.

Для чего нужно знать разводку электропроводов в доме

Сверля «вслепую», можно наткнуться на провод под напряжением

Хотя ремонт поврежденной проводки и не очень сложен, все же желательно его избежать. Поэтому обязательно определить схему проводки в следующих случаях.

  1. При перепланировке дома и переносе перегородок, переносе дверных и оконных проемов.
  2. Если мы собираемся выполнять ремонтные работы, связанные с установкой различных элементов в толще стены или потолка. Даже вешая картину на стену, можно случайно задеть провод.
  3. Если мы собираемся устанавливать отопительные приборы. Хотя они могут и не крепиться на стене, не допускается соседство труб и радиаторов с электропроводами, они должны быть расположены на расстоянии не менее полуметра, чтобы исключить повреждение изоляции от перегрева.
  4. При ремонте и модернизации самой проводки (например, установке дополнительных светильников или розеток).

Конечно, можно просто обесточить дом и соединять поврежденные провода, но это неудобно и опасно по многим причинам.

  • Сделать современный ремонт без электроинструмента невозможно, отключив подачу напряжения, мы не сможем им пользоваться.
  • Устанавливая крепеж в стене, мы не знаем —  насколько он отстоит от проводов. Возможен вариант, когда мы не заметив, что не перебили провод, а повредили его изоляцию. Потом саморез и металлическая полка, которую он крепит, окажется под напряжением.
  • Вероятен случай, когда мы повредим заземляющий провод. Это не заметно, но приборы, к которым он шел, и люди ими пользующиеся окажутся без защиты.

Поиск места обрыва: порядок действий

Поиск обрыва скрытого провода, независимо от причины повреждения и используемых для поиска приборов, производится в следующем порядке:

  • Перед тем, как искать место повреждения кабеля, обесточьте проводку.
  • Иногда для снижения уровня сопротивления изоляцию провода прожигают.
  • Для поиска можно прибегнуть к акустическому или индукционному способу, а также воспользоваться транзисторным приемником или обычным бытовым мультиметром.
  • Профессиональные электрики в своей работе применяют трассоискатели. Эти приборы позволяют не только быстро отыскать электрическую линию, но и найти все токоведущие проводники, а также узнать, под напряжением они находятся или нет. Для большей эффективности отдельные типы таких аппаратов используются вместе с генераторами.

Стоит упомянуть о новейшей технологии электросетей, которая не так давно начала применяться в странах Европы, но в России, к сожалению, пока не практикуется. Особенностью этого монтажа является встраивание в кабельные жилы при прокладке линий маячков (маркеров).
