Как устроить вытяжку с подключением к вентиляции на своей кухне

Критерии выбора вытяжного оборудования

Перед приобретением важно расставить приоритеты: комфорт или экономия. Конструкция, мощность, шумоизоляция и тип регулировки существенно влияют на цену. Выбор основывают на 4 основных критериях

Выбор основывают на 4 основных критериях.

  1. Мощность. Для ее определения потребуется расчет с учетом размеров помещения.
  2. Шум. Включите прибор, чтобы оценить шумовой уровень. Для квартиры рекомендовано значение до 50 Дб. Бесшумные модели оснащены тремя вентиляторами или корпусом из звукопоглощающих материалов.
  3. Материал и вид воздуховода.
  4. Дополнительные приспособления: лампы для освещения рабочей зоны, одновременное автоматическое включение вместе с плитой, таймер для остановки по времени, пульт управления.

Отдельные модели идут с выбором рабочих режимов. Если планируется покупка циркуляционного прибора, то его стоит выбрать с индикатором засоренности фильтра.

Как определить мощность и производительность прибора? Расчет можно произвести следующим образом – какой объем воздуха очищается за 60 мин. По российским стандартам циркуляция воздуха должна осуществляться 12 раз в час. Чтобы рассчитать мощность, используют формулу:

Например, какая мощность требуется для кухни площадью – 8 м2, со стенами высотой – 2,8 м?

8 * 2,8 * 12 = 268,8 м3.

Если запланированы изгибы в трубе или длинная шахта, то добавляем 30%. С учетом потерей мощности получим:

268,8 м3 * 1,3 = 350 м3.

Монтаж вытяжки купольного типа

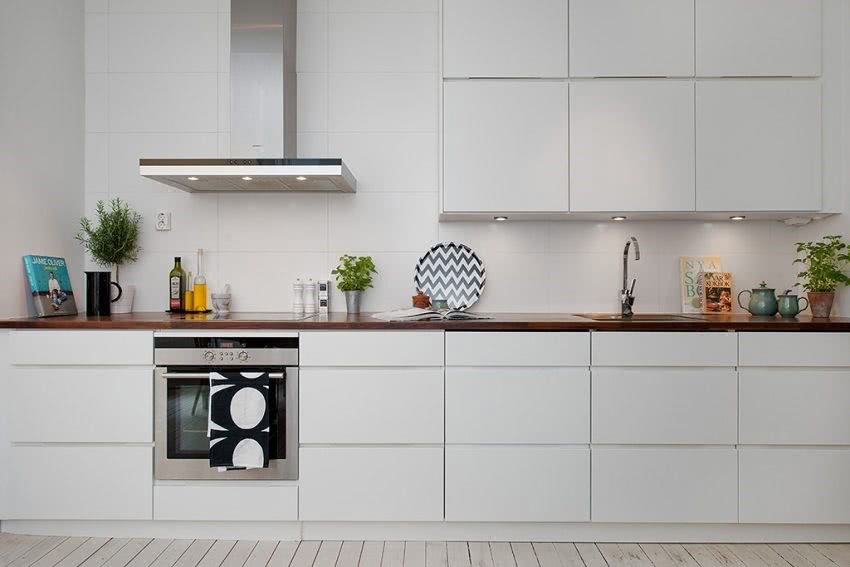

Купольные вытяжки могут быть пристенными, угловыми или островными. Первый вариант более распространен среди покупателей. В качестве материалов для изготовления таких изделий используется нержавеющая сталь, металл с эмалированной поверхностью, реже дерево и пластик.

Чтобы понять, как подключить вытяжку, следует ознакомиться со схемой монтажа. При соблюдении пошаговой инструкции, правильно выполнить установку своими руками будет несложно, и это не займет слишком много времени. Для установки кухонной вытяжки необходимо подвести гофру к системе вентиляции дома и осуществить подключение к электросети.

В некоторых случаях может потребоваться помощь специалистов, особенно, если придется наращивать гофру или проводку. При самостоятельном монтаже, прежде всего, следует оборудовать кухонный интерьер мебелью, выполнить монтаж гарнитура и тогда приступать к установке вытяжки.

После того как будет отмерена высота крепления вытяжки, необходимо просверлить отверстия в стене для дюбелей. К ним с помощью болтов будут крепиться специальные опоры, на которые оденется основа для вытяжного устройства.

Затем следует соединить отвод вытяжки с гофрой воздуховода, соблюдая при этом герметичность. Когда работа проделана, необходимо надеть верхний кожух на вытяжку и проверить ее работоспособность.

Установка встраиваемой вытяжки

Переходим к теоретическо-практической части нашей статьи. Тут мы будем в пошаговых фотографиях смотреть, как мастер выполняет установку вытяжного оборудования в шкаф. Каждый снимок мы снабдим подробными комментариями для лучшего понимания вопроса. В работе нам пригодится нехитрый набор инструмента.

Таблица 1. Необходимый инструмент

Инструмент, фото Описание
Шуруповерт Если завернуть несколько саморезов для фиксации прибора можно и от руки, отверткой, то для прорезания аккуратных отверстий под трассу в полках и крышке не обойтись без шуруповерта или аналогичного электрического инструмента. Для этих целей дополнительно потребуется корончатое сверло по дереву нужного диаметра.
Электролобзик Всю работу по резке можно выполнить электрическим лобзиком. Конечно, края срезов не будут столь аккуратными, но их и не будет видно в процессе эксплуатации. При этом вы можете резать ДСП как вам нужно, делать отверстия любой формы. Например, под прямоугольные вентканалы.
Инструменты для разметки Чтобы все встало на место и смотрелось красиво, нужно точно размечать детали перед резкой. Используем для этого классический набор – карандаш, рулетку, угольник.
Положение шкафа проверяется при помощи строительного уровня.

Также могут пригодиться инструменты для прокладки электрического провода и установки розетки. В эти подробности вдаваться не будем.

Из коробки вытяжка уже готова к работе – из нее только нужно достать пакет с документами, который находится под фильтрами, поэтому основная работа приходится именно на мебельный шкаф.

Таблица 3. Пошаговая инструкция по установке вытяжки

Шаги, фото
Описание
Шаг 1 – распаковка
Достаем вытяжку из упаковки и поочередно снимаем жироулавливатели, чтобы они не мешали работе.
Шаг 2 – начало сборки шкафа
Шкаф в нашем случае будет самым обыкновенным, из ДСП. Заказать его можно на производстве. Детали стягиваются друг с другом при помощи евровинтов, заворачиваемых шестигранником. Шкафчик этот будет состоять из следующих частей: Две боковины, верхняя крышка, полка и задняя стенка из ДВП. Дна у него нет, так как там будет установлена вытяжка.
Первым делом соединяем две боковины с крышкой – ничего сложного, просто закручиваем 4 винта.
Шаг 3 — замер положения полочки
Устанавливаем вытяжку, чтобы точно узнать ее границу

Сверху кладем полочку, чтобы точно разметить места креплений под нее – рисуем линии по верхнему краю полки.Внимание! Если из вытяжки выходит патрубок, который мешает совместить ее с полочкой, предварительно вырежьте под него в ней отверстие.

Шаг 4 – подгонка переходника
Редуктор для перехода на вентиляционную трубу нужно отрезать по кругу, соответствующему диаметру патрубка вытяжки. Используем для этого болгарку или ножовку по металлу.
Шаг 5 – разметка отверстия
Теперь нужно перенести размеры патрубка на полочку

Как это сделать? Нам нужно обмазать его края чем-то пачкающимся. В нашем примере мастер воспользовался белым силиконом, но можно взять и губную помаду – результат будет одинаковым. Потом точно прикладываем полку и немного прижимаем ее. Делаем это прямо в корпусе шкафа, чтобы избежать неточностей.
Шаг 6 – вырезание отверстия под редуктор
Далее берем лобзик или коронку, и делаем отверстие в полочке. При работе с корончатым сверлом сделайте сначала сквозное отверстие в центре, чтобы была возможность сверлить с двух сторон, что позволит избежать появления неопрятных сколов по краям.
Шаг 7 – отверстия под полочку
По разметке на каждой боковине сверлим отверстия под евровинты. Тут же закрепляем элемент.
Шаг 8 – отверстие под кабель
От вытяжки вверх пойдет провод, чтобы была возможность его проложить, прорезаем в задней стенке небольшую канавку, используя любой удобный инструмент.
Шаг 9 – задняя стенка
Прибиваем на гвоздики заднюю стенку шкафчика. Вяжемся к боковинам и полочке, пропуская пока крышку, так как нам ее еще понадобится снять, для вырезания аккуратного отверстия под трубу воздуховода. Если работаете лобзиком, а не коронкой, то все можно сделать и после сборки.
Шаг 10 – крепление вытяжки
Вытяжка держится на 4-х саморезах, отверстия под которые находятся внутри прибора. Так как мы сняли сетки, доступ сейчас к ним открыт.
Шаг 11 – установка воздуховода
В завершение вставляем обрезанную по высоте трубу воздуховода.

Теперь шкаф вместе с вытяжкой можно повесить на стену. Прокладывается вентиляционных ход до вентиляционной шахты, прибор включается в розетку и им можно начинать пользоваться.

Что понадобится

Если при проектировании кухни вы по какой-то причине не предусмотрели точку подключения для вытяжки, придется установить новую или подключить прибор к электроэнергии дополнительным проводом (шлейфом).

Для работы вам понадобится следующий набор инструментов:

  • отвертки;
  • индикатор напряжения или мультиметр;
  • перфоратор с набором буров (при установке дополнительной электроарматуры);
  • кусачки;
  • пассатижи;
  • электрический провод сечением 2,5 кв. мм;
  • розетка с коробкой;
  • изолента;
  • пластиковый короб для провода (если предполагается сделать открытую проводку).

Если вы захотите проложить скрытую проводку, понадобится штроборез. Но прокладка такой проводки неизбежно испортит уже сделанный ремонт и потребует значительного объема работ.

Каким должен быть воздуховод

При монтаже встроенной вытяжки может использоваться пластиковые или металлические (гофра) воздуховоды.

Недорогой воздуховод — это гофра

Чаще устанавливают пластиковые трубы – они легкие, с хорошей шумоизоляцией, легко монтируются. Трубы из ПВХ могут быть либо круглого сечения, либо прямоугольного. Установку вентканала производят вверху над навесными шкафами кухонного гарнитура. При покупке пластиковых труб необходимо приобрести «Г» образные переходы и герметик.

Также чтобы соединить вытяжку с вентиляцией на кухне используют гофрированные воздуховоды – это более бюджетный вариант по сравнению с ПВХ материалами. Гофры производятся из тонкослойного алюминия. По шумоизоляции этот материал намного хуже пластика. Переходники покупать не надо, так фиксация обеспечивается за счет хомутов. Гофра растягивается до нужных размеров. При монтаже лучше, чтобы «гармошка» была хорошо вытянута – уровень шума снизится значительно.

Что лучше: самые удобные схемы для частного дома и для квартиры

Подведем краткий итог и опишем самые удобные способы обустройства кухонной вентиляции.

Для квартиры:

  1. Если площадь небольшая, и вентшахта работает нормально — можно вообще ничего не делать (разве что можно поставить кухонную вытяжку).
  2. Если площадь большая, и/или вентшахта работает плохо/не работает вообще: стоит установить приточные клапана и вывести вытяжку через стену на улицу (если есть возможность). Если нет — в стену можно поставить вытяжной вентилятор, расположив его как можно дальше от окон соседей.

Для частного дома:

  1. Если площадь небольшая, и в кухне стоит дровяная печь — воздух может удаляться через ее дымоход. Приток — организуется через клапана из других комнат. Для улучшения тяги в дымовой канал можно поставить дымосос.
  2. Если площадь большая, и/или дровяной печи на кухне нет — можно поставить кухонную вытяжку. Поскольку соседей, которым запах будет мешать — в частном доме нет, то выводить ее отвод можно через стену на улицу.
  3. Как вариант, можно установить и кухонную вытяжку, и обычный вытяжной вентилятор в стене. В этом случае вытяжку можно включать только при готовке пищи, а вентилятор — оставить работать постоянно, на малых оборотах, чтобы всегда была тяга. Такой вариант подойдет, если площадь дома большая, и/или нужно обеспечить более быстрый воздухообмен.

Правила подключения к электричеству

Иногда наличие розетки, через которую подключается вытяжка на кухне к электричеству не предусмотрена проектом кухни, тогда используют удлинитель. Если такой вариант не подходит, то электроточку монтируют самостоятельно, но для этого необходимо заранее ознакомиться с несколькими обязательными правилами:

  • Устанавливают розетку над навесными шкафами гарнитура на расстоянии 5 см. также нужно произвести монтаж на расстоянии 20 см от вентканала.
  • Расстояние от пола до разъема не должно быть меньше, чем два метра.
  • Если сила тока в вентиляционном устройстве равна или больше, чем 15 А, то обязательно должно быть заземление. Но меньше этого значения техника меть не может.
  • Если вытяжка будет не единственным устройством, подключаемым к сети в кухне, то суммарная мощность подключаемых электроприборов не должна превышать 4 кВт.

Также есть несколько правил, которые запрещают монтаж розетки в определенной области или с некоторыми техническими характеристиками:

  • Нельзя устанавливать вытяжку, сила тока которой будет меньше, чем требуется для нормальной эксплуатации вытяжки.
  • Вся проводка должна иметь двойную изоляцию.
  • Работы при подключении розетки к центральной системе энергоснабжения производится при выключенном электрическом токе в электрощите.

Правильное расположение розеток

Из чего состоит и как работает

Такие вытяжки состоят из корпуса, вентилятора, фильтра очистки и воздуховода, соединенного с вентиляцией. Когда она начинает работать, мотор затягивает грязный воздух, а фильтры начинают улавливать жир.

Затем воздух идёт в канал вентиляции, после чего выходит в вентиляционную шахту. Очищение воздуха зависит от скорости мотора.

Конечно же, при условии, что вытяжная система будет соответствовать размерам кухонной плиты, чтобы иметь возможность как можно лучше всасывать загрязненные пары от приготовления пищи. В современном мире имеется возможность подобрать вытяжку, подходящую абсолютно под любой дизайн.

У этих вытяжек имеется масса превосходств перед простыми устройствами очищения воздуха: за ними не требуется особенного ухода, а также они очищают воздух от вредных примесей на все 100%.

Единственное, что нужно предусмотреть так это то, что они совсем не подойдут для небольших помещений. Для таких помещений обычно выбирают более изящные модели. Поэтому габариты комнаты играют немаловажную роль при приобретении вытяжки.

Где лучше установить розетку?

Наверняка, у большинства читателей не возникнет вопроса – как подключить вытяжку к электричеству? Однако ещё до начала установки вытяжного устройства, нужно подготовить для него новую розетку.

ВАЖНО! Вытяжки поступают в продажу, в большинстве своём с трёхжильными проводами, поэтому розетка должна соответствовать.

Розетки запрещено устанавливать возле плиты и около мойки, поэтому лучшим вариантом будет установить розетку для вытяжки над навесными шкафами, на высоте около двух метров.

Сместите розетку вправо или влево от центра вытяжки. Если выбираете другое, более открытое место, то розетку можно задекорировать специальным коробом.Не скрывайте розетку за навесными шкафами или громоздкими приборами!

По разным причинам в доме возможны перепады напряжения, из-за чего может пострадать или перегореть мотор вытяжки. Чтобы предупредить такую поломку обязательно заземлите розетку под вытяжку.

Подводя итог, отметим, что вытяжка в квартире, безусловно, вещь полезная. Она значительно облегчит жизнь хозяйке. Установить вытяжное устройство можно самостоятельно, но если вы не обладаете определёнными навыками лучше выбрать плоскую вытяжку.

Любые дефекты при установке: установили не строго горизонтально, недостаточно герметично заделали стыки и отверстия, выбрали слишком тонкий материал гофры, и другие мелочи могут сказаться на работе вытяжки или даже свести на нет пользу от её установки. Поэтому следуйте рекомендациям в инструкции.

Предлагаем посмотреть видео о том, как производится подключение кухонной вытяжки к вентиляции:

Как нужно устанавливать гофру?

Если вентиляционное отверстие располагается над плитой, соединить его с вытяжкой можно небольшим переходником. Но зачастую их разделяет гораздо большее расстояние. Тогда следует установить специальный воздуховод для вытяжки. Он представляет собой либо гладкую пластиковую трубу, либо гофрированную из пластика или алюминия.

Выбирая гладкую трубу (круглую или квадратную), нужно дополнительно приобрести соединительные колена, которые помогут обойти углы. Кроме того, пригодится переходник для крепления на вытяжке и ещё один для вентиляционного отверстия.

Все стыки и соединения надёжно промазываем герметиком. Выглядит достаточно эстетично, поэтому можно пустить под потолком без дополнительной декорации.

Если есть возможность спрятать воздуховод в стенном шкафу, то можно воспользоваться гофрой, она дешевле и легче при монтаже.

Переходники не потребуются, так как гофра хорошо огибает углы.

Перед установкой максимально растяните гофру, чтобы уменьшить шум при работе вытяжки. Выбирая диаметр гофрированной трубы, ориентируйтесь на размер выходного отверстия самой вытяжки. Гофру фиксируют на патрубке вытяжки при помощи хомута, а на вентиляционном отверстии специальной решёткой.

ВАЖНО! Примерно два раза в год воздуховод нужно чистить, или просто заменить новым, так как накапливается гарь, которая может мешать движению воздуха и появится риск её воспламенения.

Циркуляция и отвод: что это такое и почему важно?

При приготовлении пищи выделяется много дыма, капель жира и запахов, а стены, посуда и мебель покрываются трудноудаляемым налетом. Вытяжка может решить эту проблему. Существует два основных типа вытяжек:

  • Рециркуляция;
  • Первый тип удаляет воздух через фильтр и выводит его в вентилируемое пространство.

Первый тип поглощает воздух, фильтрует его и возвращает обратно в помещение. Второй просто забирает воздух из помещения и выводит его на улицу через стену (в частном доме) или в общий вентиляционный канал (в жилом доме), поэтому работа отвода считается более эффективной – воздух очищается на 99%.

Преимущества и недостатки вытяжки для кухни с отводом в вентиляцию

Прежде чем купить вытяжку с отводом на кухню, нужно окончательно взвесить все пункты и решить, действительно ли она будет тем вариантом, который полностью удовлетворит все ваши потребности. Для этого нужно сравнить сильные и слабые стороны данного вида техники. Делая выводы из материалов нашей статьи, можно выделить следующие основные показатели:

Достоинства Недостатки
Хорошая производительность, особенно при наличии двух фильтров. Монтаж устройства требует определённых навыков или вызова специалиста.
Удаление загрязняющих компонентов, содержащихся в воздухе и парах, на 99,9%. Перед установкой необходимо произвести большой комплекс подготовительных работ, требующий дополнительных затрат.
Простота в обслуживании (фильтры можно доставать и мыть вручную). Вытяжка обладает высоким значением уровня шума.
Отсутствует необходимость в замене фильтров, поскольку они моющиеся. Нужен постоянный приток свежего воздуха с улицы для правильной работы.


Учитывайте все факторы, чтобы не испытывать впоследствии трудности

Установка плоской кухонной вытяжки

Плоский кухонный тип устройства дает реальную возможность подключить вытяжку, если нет вентиляционного канала. Монтируется она очень легко и быстро. На данном устройстве уже заранее предусмотрены специальные крепления для ее монтажа. Есть 2 способа установки плоской вытяжки:

  • При помощи П-образной рамы. При помощи саморезов рама крепится прямо к стене и служит фиксатором для корпуса вытяжного устройства;
  • Саморезы-шпильки, иногда их называют сантехническими. С одной стороны, они выглядят как стандартный саморез. С другой стороны, имеют резьбу, к которой прикручивается металлическая гайка. Дюбеля вбиваются в стену, корпус вытяжки фиксируется гайкой на необходимом расстоянии от стены.

Остается только хорошо зафиксировать плоскую вытяжку и проверить ее работоспособность, включив в розетку. Если все в норме надевается декоративный колпак. Данная модель работает в режиме рециркуляции, очищает воздух при помощи встроенного фильтра. Нужно лишь не забывать менять фильтры как минимум 2 раза в год.

Кухонная вытяжка: виды и принцип работы

Метод подключения, а также эксплуатационные характеристики зависят от вида прибора. Существует оборудование, которое работает в автоматическом режиме без принудительного включения вентилятора.

Классические приборы удаляют загрязнённый воздух через вентиляционные каналы. Современные модели предварительно очищают водяной пар от вредных веществ и запахов, и только после этого происходит выброс потоков в атмосферу. Комбинированные модели могут работать в двух режимах – на выброс отработанного воздуха или на фильтрацию.

Существует следующая классификация вытяжек по способу монтажа:

  1. Встраиваемые модели монтируют в кухонный гарнитур. Это приборы классического или рециркуляционного типа
  2. Подвесное оборудование закрепляется непосредственно над варочной панелью. В основном это системы рециркуляционного типа.
  3. Настенные модели монтируются над газовой плитой, прикрепляются на кронштейнах или дюбелях к стене. Приспособления используются для фильтрации или непосредственного выброса отработанного воздуха.
  4. Островные модели могут располагаться в любом месте кухонного помещения, они прикрепляются к потолку. Это системы классического или комбинированного типа.

Подключение кухонной вытяжки к вентканалу может отличаться в зависимости от её устройства и способа расположения.

Save

Процесс соединения вытяжки с системой вентиляции

Гофрированный трубопровод от места расположения вентиляционного отверстия до подсоединения к патрубку вытяжки прокладывается максимально скрыто. Используйте выступы кухонной мебели, подвесные и натяжные потолки, чтобы замаскировать гофру. Пластиковые воздухопроводы можно класть открыто, поскольку они выглядят эстетичнее.

При выборе гофрированных либо пластмассовых каналов важно выдержать главное условие: размер труб для подключения к вентканалу должен быть больше или равен диаметру патрубка вытяжки. Как правильно соединить бытовой аппарат с отверстием вентиляции на кухне:

  1. Наметьте трассу прокладки воздуховода и определите длину каждого прямого участка. Предусмотрите монтаж горизонтальной части сверху кухонных шкафов. В случае с гофрой определяется общая протяжённость трубы.
  2. Наденьте вентиляционный воздуховод на патрубок вытяжки (гофра крепится хомутом), продев сквозь ранее сделанные отверстия.
  3. Подогнав длину участков ПВХ труб, соедините их между собой с помощью фасонных деталей — ниппелей, муфт и отводов.
  4. Установите в проём вытяжной шахты пластиковую решётку, снабжённую присоединительным патрубком. Подключите к нему воздушный канал и убедитесь, что ваша система собрана надёжно и красиво.
  5. Произведите окончательную сборку — разъедините стыки ПВХ каналов с вытяжкой и вентиляцией, промажьте герметиком и вновь соберите.

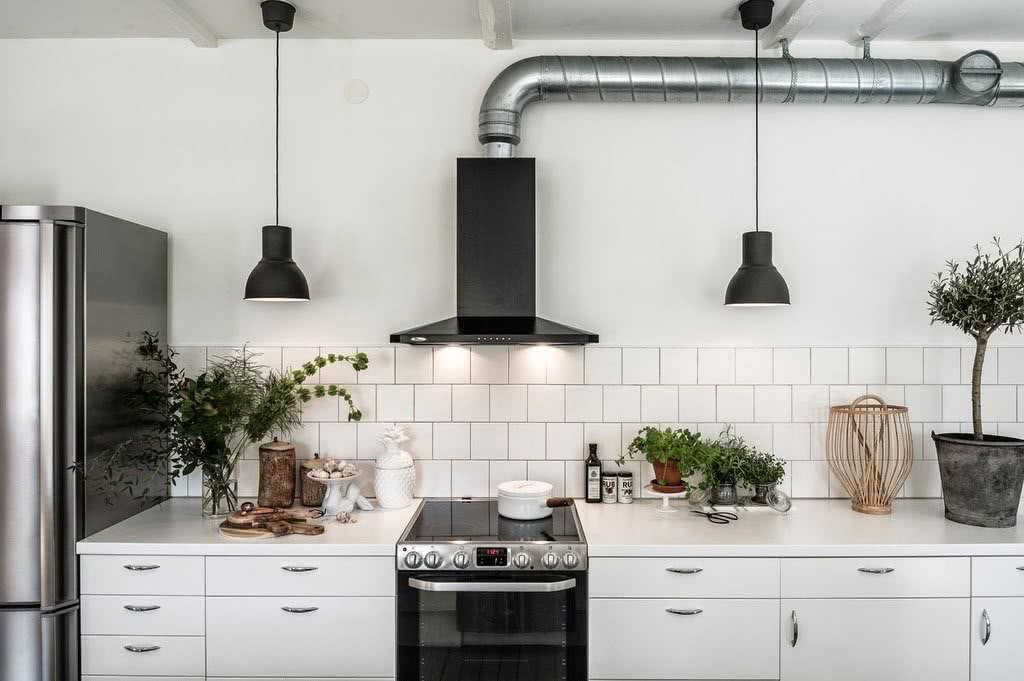

Горизонтальные участки воздухопроводов, идущие открыто по стене, закрепите пластмассовыми хомутами с интервалом 0,7–1 м, иначе конструкция провиснет. Обратный клапан при подключении вытяжки к сквозному отверстию в стене частного дома монтируется с наружной стороны.

Если воздушные коммуникации портят дизайн кухни, зашейте трубопроводы декоративным коробом. Как правило, для этой цели применяются пластиковые панели, подходящие к расцветкам кухонной мебели или обоев.

Этапы подключения кухонной вытяжки

Прежде чем подключать кухонную вытяжку мебель или гарнитур уже должны быть на своих местах. Так будет понятней, куда подключить вытяжку. Она должна располагаться непосредственно над плитой и ни в коем случае не должна быть меньше размера плиты. Располагать вытяжку нужно не ниже 60 сантиметров от плиты. В инструкции данный момент прописан. Это техника безопасности. Верхний порог лучше устанавливать исходя из роста хозяйки кухни, чтобы ей было максимально комфортно готовить.

Если было принято твердое решение подключить вытяжку самому, это значит, что все будет сделано на совесть.

  1. В первую очередь устанавливается антивозвратный клапан. Он располагается перед вентиляционной шахтой. Чтобы было комфортнее работать, его можно временно установить на кухонный шкаф. Более плотно клапан встанет позже;
  2. Когда корпус встанет как нужно, нужно внутри шкафа нанести разметки для высверливания отверстий;
  3. Шкаф снимается, в нижней части стенке вырезаются необходимые отверстия для установки «хлопушки»;
  4. Аналогично делаются отверстия для воздуховода;
  5. Подсоединение воздуховода. Фиксируем гофру, желательно, чтобы она была в форме квадрата. Подрезаем углы и выворачиваем их наружу;
  6. Закрепляем «хлопушку» так, чтобы она соединяла гофру с шахтой вентиляции. Если остались щели приличного размера заделываем их при помощи монтажной пены, небольшие щели можно обработать герметиком на основе силикона;
  7. Монтируем саму вытяжку. Она вешается на саморезы в зависимости от способа крепления;
  8. Фиксируем гофру на вытяжное устройство при помощи специального хомута;
  9. Проверяем работоспособность и если все в норме надеваем верхний кожух кухонной вытяжки.

Чтобы эффективно подключить вытяжку для кухни своими руками, нужно учесть один нюанс при монтаже вентиляционных труб: чем меньше количество изгибов, тем лучше будет воздушная тяга.

Несколько дельных советов

По сравнению с пластиковыми трубами различного сечения, гофра не уступает в качественном выполнении функциональных задач. В случае ее использования, монтажные работы обходятся в разы дешевле, причем эффективность работы вытяжного оборудования практически не теряется, а уровень шума благодаря подвижной структуре находится на низком уровне.

В ходе подключения кухонной вытяжки опытные мастера используют отвертки и биты в зависимости от вида головки шурупа. Для плотной фиксации инвентаря на саморезе, сохранения его целостности и корректной установки вытяжной системы следует учесть несколько нюансов. Шурупы по дереву (черного цвета с углублением крестообразной формы) необходимо закручивать битой, имеющей обозначение PH.

Для саморезов используемых в крепеже твердых материалов (белого либо желтого цвета со смещенными на 45 градусов насечками), в частности ДСП, пластика и металла, применяется бита с маркировкой PZ или отвертки со схожей структурой.

Тестируя разновидности крепежей, можно подобрать оптимальный вариант, позволяющий выполнить подключение вытяжки к вентиляции на любой поверхности. Для кирпичных стен хорошо подходит дюбель с ударным шурупом, железобетонного покрытия – распорный тип, деревянной плоскости – классический саморез.

Установка и подключение вытяжной системы требует полного контроля на каждом этапе. Допустив даже незначительные отклонения в горизонтальной установке зонта, можно столкнуться с существенными сложностями в процессе эксплуатации, несмотря на то, что дефекты на первых порах малозаметны. Слишком тонкий слой герметизирующего средства на стыках через некоторое время неминуемо скажется на эффективности работы агрегата.

Кроме того, стоит выделить несколько типичных ошибок, которые могут быть допущены даже специалистами в сфере строительства:

  1. Подключение встроенной вытяжки с обратным клапаном к замурованной в вентиляционной шахте трубе. Если зонт не функционирует, то отсутствует и циркуляция воздуха в помещении, поскольку клапан закрывает канал в то время, когда выключен вентилятор.
  2. Установка трубы с небольшим диаметром. Для монтажа очистительного оборудования следует подбирать канал с поперечником не менее 125 мм. Это позволит удалить отработанный воздух объемом до 350 м3/ч с помещения кухни в течение одного часа.

Исключить подобные ошибки перед тем, как подключить вытяжку к электричеству, можно самостоятельно, если расширить проем в вентиляционную шахту и оборудовать его специальной решеткой с круглым входом для вытяжного агрегата.

По завершению монтажных работ и подключения системы из кухни пропадет духота и значительно снизится уровень шума, что позволит с комфортом отдохнуть в кругу друзей за чашкой чая.

Порядок установки вытяжного устройства

Перед тем как подключать вытяжку, следует определиться со схемой подсоединения. Для этого нужно внимательно изучить инструкцию, которая должна прилагаться к прибору. При монтаже необходимо соблюдать все рекомендации, которые прописаны для данной модели.

При установке кухонной вытяжки любой модификации нельзя отступать от следующих нормативов:

  • центральная ось устройства должна быть совмещена с центром варочной панели или газовой плиты;
  • высота, на которой устанавливается прибор, должна соответствовать принятым нормам (не ниже 75 см от поверхности газовой плиты и 65 см — в остальных случаях);
  • монтаж следует проводить после размещения кухонной мебели, чтобы было понятно, как будет проложен воздухоотводящий рукав;
  • перед монтажом следует разработать схему подключения вытяжки к вентиляционному каналу.

Обычно выводящие вентиляционные шахты как в многоквартирных, так и в частных домах, и в коттеджах, смонтированы в районе перегородки, которая расположена между кухней и санузлом. Выводные каналы из кухонного помещения не должны соединяться с выпускными рукавами из сантехнического блока.

Чаще всего на вопрос, куда подключать вытяжку, существует, по сути, один ответ. Это капитальная вентиляционная шахта в углу кухни. В частном доме все проще. Хозяин может проложить выпускной вентиляционный канал там, где будет необходимо.

Следует отметить несколько моментов, касающихся подсоединения воздуховода, идущего от кухонной вытяжки до вентиляционной шахты

В первую очередь проверяется работоспособность существующей выпускной вентиляции, что особенно важно для многоэтажных домов. Сделать это нетрудно


Пример хорошей тяги вентиляции

Нужно взять листок тонкой бумаги или перышко и поднести его к вентиляционной решетке, расположенной под потолком в углу кухни. Если листок «приклеивается» к решетке — все в порядке, выпускной канал выполняет свою функцию. Если этого не происходит, значит, шахта где-то засорена, и необходимо принять меры для ее прочистки.

Существуют специальные комбинированные вентиляционные решетки, которые позволяют эстетично оформить место соединения.

В идеале диаметр выпускного отверстия вытяжки должен быть равен диаметру воздухоотводящего рукава, чтобы избежать потери эффективности. Длина рукава не должна превышать 3 м. Изгибов должно быть как можно меньше. Обычно воздухоотводящий канал прокладывается по верху подвесных шкафчиков кухонного гарнитура. Так он практически не виден.

И последнее: если воздуховод собирается из пластиковых элементов, вместо одного угла, равного 900, лучше смонтировать два угла по 450. Это уменьшит потери мощности. Все стыки и места соединений должны быть тщательно обработаны герметиком или обернуты металлизированным скотчем.

Требования для подключения

Перед тем, как выполнить подключение вытяжки к электросети, необходимо удостовериться в наличии заземления. Если в вашем доме либо квартире установлены встроенные электроплиты, то оно было проведено еще на этапе строительства. В противном случае не стоит отчаиваться, ведь существует множество вариантов, позволяющих исправить данное положение.

Немаловажной является и предварительная проверка вентиляционного канала, с которым в дальнейшем будет соединяться вытяжка на кухне. В его исправности можно убедиться, если поднести к шахте листок бумаги

При корректном функционировании он должен прилипать к ней.

Если же этого не происходит – воздуховод засорен и требует чистки либо в нем присутствуют повреждения, что нередко происходит в результате создания дополнительной площади жильцами дома в своих апартаментах. В случае возникновения подобной ситуации даже при открытых окнах в помещении – требуется принять соответствующие меры по очистке или восстановлению шахты, и только после осуществить подключение вытяжки к вентиляции.

Следующим шагом является нанесение разметки, в ходе которой необходимо отметить центр кухонной плиты для дальнейшего расположения вытяжной системы строго в этой оси.

Особое внимание стоит уделить наличию отдельной розетки для встраиваемой вытяжки, которая устанавливается на одном уровне с зонтом очистительного оборудования либо несколько выше. Для корректного монтажа системы вам будет достаточно базовых навыков работы с аналогичными устройствами

С отдельными нюансами данного процесса можно ознакомиться через поиск необходимой информации в Интернете, где вашему вниманию будут предложены подробные видеосюжеты о том, как установить и подключить вытяжной зонт.

Монтаж встраиваемой в шкаф вытяжки

Встраиваемые модели хороши тем, что их корпус не виден, они скрыты в навесном шкафу. Это делает кухонный гарнитур цельным, а интерьер стильным и органичным.

Для установки такой вытяжки потребуется подготовить шкаф, в котором она будет находиться. Нижней панели, то есть дна у шкафа быть не должно. Поскольку вытяжки встраиваемого типа довольно компактные и невысокие, то внутри мебели может быть и полка. Это удобно, так как шкаф для вытяжки позволит хранить некоторые кухонные предметы или продукты.

В нижней панели шкафа (полке) необходимо просверлить отверстие для воздуховода. Это делается с помощью ножовки или лобзика. Затем следует снять дно шкафчика и перевести на его поверхность сему крепления всех болтов и гофры. Далее, нужно просверлить отмеченные отверстия и закрепить корпус вытяжки к панели.

После этого необходимо собрать всю конструкцию и установить шкаф на стене. Последним этапом идет протягивание воздуховода и его монтаж, а также подключение к электропитанию. Если установка выполнена правильно, то проблем при проверке работы устройства возникнуть не должно.

Определяемся с воздуховодом

Данный сегмент предлагает несколько типов воздуховодов для организации бытовой вентиляции. Чаще всего встречаются изделия из пластика и алюминиевой гофры. И то, и другое решение имеет свои преимущества и недостатки.

Воздуховоды из ПВХ

Конструкции такого плана отличаются высокой надёжностью, лёгкостью и в процессе эксплуатации практически не шумят: как такового сопротивления воздуха на гладкой поверхности нет. Можно встретить как мягкие трубы, податливые на изгиб, так и жёсткие статичные коробы.

Гофра

Этот вариант привлекает в первую очередь простотой монтажа. Материал спокойно деформируется и принимает нужную форму, что позволяет уложить его практически в любом месте. Ещё одно явное преимущество гофры – это отсутствие вибрации. Если жёсткий короб может потряхивать от воздушных потоков, то мягкий материал полностью нивелирует этот момент.

Из минусов выделяется нелицеприятный вид конструкции. Серебристая труба, проходящая поверху не впишется в большинство кухонных гарнитуров. Приходится зашивать её гипсокартоном или другим материалом, что затрудняет обслуживание воздуховода.

Гофротруба
