Банные печи с теплообменником, принцип работы теплообменника

Как самостоятельно изготовить устройство

Несложный змеевик несложно изготовить самостоятельно из медной трубки. Для дымохода диаметром 100 мм подойдет медная трубка с диаметром ¼ дюйма и длиной 3-4 м. К концам трубы следует припаять фитинги с резьбой. Затем трубку заполняют мелким песком, закручивают их и обматывают дымоход.

Между витками желательно оставлять небольшое расстояние – тогда труба от дымохода будет нагреваться и теплопередачей, и инфракрасным излучением. Эту работу удобно выполнять с помощником. Затем песок из трубы вымывают водой под давлением. Присоединяют трубы, ведущие к радиаторам и расширительному баку.

Теплообменник Кузнецова выполняют при помощи сварки. Самый простой вариант – изготовить корпус из газового баллона или трубы большого диаметра.

Для изготовления понадобятся следующие материалы:

Газовый баллон, труба большого диаметра (300 мм) для корпуса.
Труба диаметром 32 мм (одну заготовку лучше взять большего диаметра – до 57 мм). Длина заготовок – 300-400 мм, общее количество должно быть достаточно для вырезания заготовок.
Два небольших патрубка одного диаметра с диаметром дымохода; желательно использовать трубу дымохода – если дымоход сборный, то с одной стороны конструкции патрубок будет с раструбом, который необходим для монтажа теплообменника.
Два фрагмента стального листа, достаточных, чтобы вырезать заглушки торцов корпуса.

https://youtube.com/watch?v=c2asKmutKww

Технология изготовления воздушного теплообменника:

Большая труба или баллон обрезается в нужный размер.
Нарезаются 9 заготовок такой же длины из тонких труб.
Вырезаются круги для заглушек.
В кругах вырезаются 9 отверстий для труб маленького диаметра; если берется одна трубка большего диаметра, то отверстие для нее вырезается в центре.
Тонкие трубы вставляются в отверстия заглушек, наживляются при помощи сварки, затем привариваются.

В корпусе по бокам вырезаются отверстия с диаметром, равным диаметру дымохода.

Конструкция из тонких трубок и заглушек вставляется в корпус и проваривается по стыку заглушек и корпуса из большой трубы.

В отверстия по бокам корпуса вставляются патрубки и также провариваются.

https://youtube.com/watch?v=9m8xWCOVO7U

Альтернативный вариант:

https://youtube.com/watch?v=JzB97rkUlTY

Какие материалы можно использовать

Идеальный вариант – нержавеющая сталь (например, пищевая аустенитная нержавейка 08Х18Н10 или AISI 304) или медь. Изделия промышленного производства иногда изготавливают из титана. Но цена на эти материалы достаточно велика. Зато они долговечны, не ржавеют, надежны и прочны. Если у вас буржуйка в гараже или самодельная каменка из подручных материалов в бане, вполне возможно применить и черный металл (углеродистую сталь).

Можно применить качественную гофрированную трубу из нержавейки. Оцинкованная гофра – нежелательный и недолговечный вариант. Для змеевика можно применять и алюминиевые трубы (только не для дымоходов твердотопливных печей).

Иногда применяют и оцинкованную сталь, но следует иметь в виду, что при сварочных работах слой цинка испаряется, и все преимущества оцинковки (стойкость к коррозии) сходят на нет. При температуре выше 400 °С цинк начинает испаряться (пары цинка токсичны), поэтому не стоит применять оцинковку для теплообменников на дымоходах твердотопливных котлов.

Бак на трубу

Греть воду при помощи тепла от дымохода выгодно по трем причинам:

вы используете тепло, которое раньше просто выводилось на улицу;
процесс нагрева никак не влияет на время подготовки парилки;
медленнее прогорают трубы дымохода: на обогрев уходит большая часть тепла, и режим эксплуатации становится более мягким.

Похожий способ нагрева – от горячего воздуха, проходящего через расположенную в середине трубу – используется в самоварах. Потому такие устройства называют еще баками для воды самоварного типа. В поперечном разрезе геометрия таких емкостей может быть различной: квадратной, прямоугольной, треугольной, круглой, овальной. Выбираете, что больше нравится, или то, что лучше «встанет», легче закрепится и т.п.

Баки на трубу могут быть разного объема и конфигурации

При всех своей привлекательности имеет такой способ нагрева воды и недостатки:

Практически не в одном устройстве нет способа проконтролировать уровень воды в баке. Сколько там осталось ее – не понятно. Аналогично дело обстоит и с контролем температуры. Допускать кипения воды нежелательно, если хотите «сухой» пар, а контролировать ее состояние нечем.
Большой бак на трубу монтировать сложно: вес с водой получается в районе 100 кг и больше, и нужно придумывать надежную систему крепления, причем так, чтобы вес приходился не на печь, а на какие-то другие элементы. Исключение – печи с баком на трубу сразу от производителя. В этом случае все рассчитано и предусмотрено.
Если бак располагается не сразу над печкой, заливать воду в него неудобно – заливное отверстие получается высоко.

Как обойти невозможность контролировать уровень воды в баке народ уже придумал. В этом видео описаны несколько возможностей, а продемонстрирован один.

https://youtube.com/watch?v=-2NlLM8KoxY

Душ организовать при таком способе нагрева воды сложно: нужно от крана отбора воды вести шланг в смеситель. Но чтобы обеспечить достаточное количество воды в баке для подогрева, необходимо организовать автоматическое пополнение воды в баке, а это требует наличия системы контроля уровня сложнее, чем в видео. Можно сделать что-то похожее на поплавковую систему в бачке унитаза, но необходимо подобрать материалы, которые переносят высокие температуры.

Более удобны и в монтаже и в использовании баки на трубу, к которым подсоединяется выносной бак. На трубе монтируется небольшая емкость с двумя вваренными трубками для холодной и горячей воды. Рядом устанавливается емкость большего объема, соединенная с этим баком на трубе при помощи труб (металлических, металлопластиковых, гибких шлангов). В систему заливается вода, которая циркулируя по трубам нагревается.

Бак-теплообменник на трубу

Небольшой бак на трубе называют еще теплообменником или водяной рубашкой. Этот способ лишен практически всех недостатков предыдущего варианта:

Объем бака на трубе небольшой и вес его даже с водой позволяет просто установить его без каких-либо дополнительных поддерживающих конструкций.
Доливать, сливать воду легко – второй бак можно установить как угодно и где угодно, можно подключить его к системе водоснабжения (если есть такая).
Аналогично обстоит дело с контролем уровня – поставьте выносной бак так, чтобы можно было видеть уровень воды или встройте «систему» продемонстрированную в видео выше.
Так как бак находиться может не в парной, а в моченом отделении или даже на чердаке, в предбаннике и т.д., то никакого постороннего пара в парилке нет и можно легко контролировать кондиции воздуха в ней.
Можно организовать подачу воды в душ. Это также сопряжено с определенными трудностями, но реализуется несколько легче, чем в предыдущем варианте.

Классификация кирпичных печей

Данная классификация хоть простая и незатейлива, но понятна многим специалистам строительной сферы.

Все печи, которые строятся для русских бань, можно подразделить на 4 основные вида:

построенная «по-белому»;
«по-черному»;
«по-серому»;
«с плитой».

Печь для бани сложенная из кирпича «по-черному» лишена дымохода.

Это самый популярный вид печи русской бани в деревне в течение многих столетий. Среди преимуществ такого пара – его неповторимый аромат и польза для органов дыхания. Минус – время, которое необходимо пройти до полного сгорания дров или иного топлива.

Следующим этапом эволюции в строительстве печей стал вариант «по-серому». В конструкции появляется дымоход и сокращается время прогрева. Но на камне по прежнему оседает сажа как продукт выгорания топлива.

Печь, построенная «по-белому» не оставляет грязи, сажи и дыма. Она достаточно практична и долговечна, но требует долгого прогрева (в среднем 10-12 час.). Камни в такой конструкции нагреваются от металлической плиты, которая перекрывает печь.

Обзор печей с теплообменником

Существуют встраиваемые модели теплообменников. Ниже мы рассмотрим популярные из них.

Банная печь с бойлером

Начнем с того, насколько такое решение обосновано с экономической точки зрения. Монтаж данного устройства повышает КПД используемого оборудования. С ним отработанные газы не просто бесполезно улетают в атмосферу, но и попутно нагревает воду, которую затем можно использовать для купания или других бытовых нужд. Поэтому он многократно оправдывает факт своей установки в долгосрочной перспективе.

Везувий Скиф 16 ВЧТ

Мощная и скоростная, с право- или левосторонним расположением нагревателя воды, оборудованная сеткой. Может похвастать стальной топкой с толстыми стенками (8 мм), благодаря которым не боится даже постоянного воздействия высоких температур.

Торнадо 20М2

Производительная, тяжелая (125 кг). Оснащена чугунной дверцей, встроенным теплообменником и вместительным боковым кожухом, рассчитанным на 240 кг камней. Должна устанавливаться на усиленный фундамент. Зато и КПД впечатляющее.

Harvia 20 SL Boiler

Каменка от финского производителя, весящая 75 кг, с 40 кг камней. Современная, с рекуператором в виде бака, с выносной конструкцией и вмонтированным конденсатором, рассчитана на парилку площадью до 20 м3. Обладает устойчивыми ножками и нержавеющей рамкой, отличается плавными формами и привлекательным дизайном.

Материалы для бака

Как правило, баки производят из нержавеющей стали Емкости для горячей воды изготавливаются из разных металлов. В прошлом широко были распространены чугунные баки. Со временем их вытеснили резервуары из более легких материалов – стали и алюминия.

Нержавеющая сталь

Этот металл пришел на смену тяжеловесному чугуну. Жидкость в емкости из стали подогревается очень быстро. Материал хорошо переносит температурные перепады. Баки не требуют предохранения от высокой влажности. Единственный недостаток – вода удерживает тепло не очень долго.

Чугун

В прежние времена это был единственный материал, использовавшийся для изготовления баков для горячей воды. Чугун хорош долговечностью, устойчивостью к коррозионным воздействиям и температурным изменениям. Жидкость в таком резервуаре остается нагретой очень долго. Сейчас чугунные баки почти не производятся из-за их большого веса, но существует возможность приобрести емкость, бывшую в употреблении, по более демократичной цене. Монтируют чугунный резервуар под печку. Для крупногабаритных вариантов необходимо подготавливать фундамент. Помимо веса, минусом является довольно продолжительный подогрев воды.

Другие металлы

Деревянные емкости используют для теплой или холодной воды Для производства водогрейных емкостей используют эмалированную сталь. Покрытие обеспечивает изделию защиту от коррозионных повреждений

Поверхность легко очищается от загрязнений, но важно не допускать нарушений целостности эмалевого слоя, в противном случае на емкости может появиться ржавчина. В продаже можно найти баки с покрытием разных расцветок

Изготавливают водогрейные резервуары и из гибких и легких листов алюминия. Такую конструкцию несложно сделать в домашних условиях. Для предохранения от коррозии поверхности рекомендуется оцинковать.

Дерево и пластик

Эксплуатационные характеристики этих материалов позволяют применять их лишь для резервуаров с негорячей водой. Особенно это относится к пластмассам, которые плавятся от воздействия высоких температур. Если в бане отсутствует водопровод и возникла потребность в емкости для теплой или холодной воды, можно использовать изделия из дерева или полипропилена.

Какие бывают теплообменники для банных печей

Существуют общие классификации, которые применяются для разделения нескольких вариантов изделия по способу действия. В то же время, каждый отдельный тип имеет собственные подвиды. Каждый человек, захотевший соорудить баню, может использовать один из нескольких видов теплообменников или эксплуатировать собственный. Новый вид оборудования появляется если владелец вносит малейшие изменения.

По основным конструктивным характеристикам теплообменники разделяются на такие виды:

По расположению бака для воды

Емкости с жидкостью могут располагаться в разных помещениях (душевая, парная, чердак). Отдельные места установки имеют собственные достоинства и недостатки.

Рассмотрим первый случай – бак монтируется в парной. Таким образом можно достичь максимальной скорости нагрева воды за счет небольшой длины трубопровода. Недостатком подобного варианта является уменьшение пространства помещения, которое может иметь небольшие размеры.

Бак в душевой (самоварного типа) решает вопрос со свободным пространством. Небольшим недостатком выступает увеличенная протяженность труб, что влияет на скорость нагрева воды.

Оба варианта отличаются совместной проблемой, связанной со слабым напором воды. Парная комната имеет высоту не более 2 метров. Если прикрепить емкость на максимальную высоту, то расстояние от пола до выходного патрубка составит около 1,5 м. Это значить, что смонтировать привычный стационарный душ не является возможным. Единственный вариант применять гибкий шланг. Чтобы иметь нормальный напор воды, разница высоты не должна быть меньше 10 см.

Компенсация этого недостатка решается просто – вынос бака для воды на чердак (третий способ).

Такой вариант имеет собственные недостатки, связанные с большой протяженностью труб, что приводит к потере тепла. Бак обязательно должен утепляться. Помимо этого, проблема возникает с возобновлением объема воды. Не каждый захочет периодически носить ведра по лестнице, чтобы выносная емкость имела достаточный уровень воды, а проложить к нему водопровод не всегда возможно.

Из этой информации следует, что универсального расположения бака не существует. Каждый человек должен самостоятельно подбирать вариант, исходя из конструктивных особенностей постройки, климатической зоны и наличия инженерных коммуникаций.

По месту расположения теплообменника

По этому показателю устройства разделяются на две категории – монтируемые внутри печи или возле дымохода (отвод дыма должен осуществляться по металлической трубе). Эти варианты имеют свои особенности, но могут прекрасно существовать.

Внутренняя емкость позволяет осуществлять быстрый нагрев, благодаря близкому расположению к очагу тепла. Здесь имеются риски, связанные с закипанием воды. Кроме этого, произвести ремонт или замену теплообменника невозможно без разбора банной печи, что не очень удобно.

В процессе нагревания воды на стенках образуется накипь, которая снижает теплоотдачу. Каждый миллиметр отложения уменьшает возможность отдачи тепла на 10%, эффективность отдачи тепла со временем уменьшается. В зависимости от региона проживания, характеристики жидкости изменяются, что приводит к частым ремонтным работам оборудования.

Большой слой накипи может образовываться уже через 1 год активного пользования баней. Теплообменник можно очищать при помощи соляной кислоты, но такой подход требует строго соблюдения правил техники безопасности.

Теплообменник на трубу дымохода в баню не обладает недостатками, связанными с постоянным закипанием воды. Здесь температура нагрева не превышает 100 градусов. Этот параметр стал одновременно и недостатком, поскольку период нагрева увеличился в несколько раз. Теплообменник для бани на трубе позволяет его располагать непосредственно в помещении, при этом не используется полезное пространство.

Редко можно увидеть банный теплообменник, расположенный под камнями печи. Такой вариант нецелесообразно применять, ведь булыжники не набирают оптимальной температуры для образования пара. Ведь качественный, мелкодисперсный пар – то, ради чего строится баня.

Закрепление выносного бака и монтаж теплообменника

Выносной бак для бани

Для банной печи достаточно бака объемом 80-120 литров. Эту емкость необходимо навесить на стенку бани так, чтобы уровень бака был выше печи.

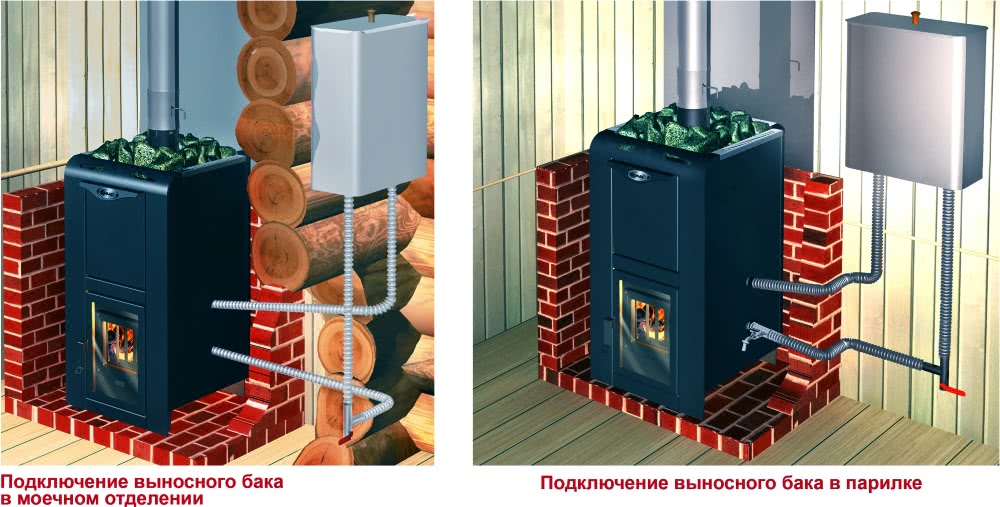

Схема подключения бака и установки печи с теплообменником

Схема подключения

Шаг 1. Выбираем место для крепления бака. Это может быть как парная, так и душевая за смежной стенкой. Высоту крепления определяем, пользуясь рекомендациями по уклону подводящих/отводящих труб.

Схема расположения печи и бака

Шаг 2. Большинство опытных мастеров не рекомендуют навешивать выносной бак непосредственно на деревянную стенку бани. Поэтому делаем замер ширины бака, распиливаем рейку на несколько участков соответствующего размера, крепим отрезки на стенку бани гвоздями.

Шаг 3. У бака должны быть предусмотрены технологические отверстия для крепления его к стене. Закрепляем бак саморезами или дюбелями, проверяя горизонтальность и вертикальность. Дополнительно укрепить конструкцию можно кронштейнами, зафиксировав их под дном бака.

Кронштейны под дном бака

Шаг 4. У бака для воды выносного есть три или четыре патрубка. Два из них предназначены для подключения к теплообменнику, третий – для заполнения бака водой (его может и не быть), через четвертый горячая вода подается потребителям. К патрубку, через который бак будет заполняться водой, подключается обратный клапан. Если система открытая (вода добавляется вручную через открытую крышку бака), то обратный предохранительный клапан не нужен.

К патрубку, из которого будет вытекать подогретая вода, подключается кран с душевым шлангом или без такового.

Шаг 5. Осталось два патрубка, к которым следует подсоединить гофрированные стальные трубы или смонтировать медную сеть. Соединения производятся фитингами. Допустимо использовать металлопластиковые трубы, соединив их переходниками с патрубками бака и теплообменника. Все резьбовые соединения уплотняются нитью-герметиком.

Гибкая подводка воды

Цены на металлопластиковые трубы

металлопластиковые трубы

Шаг 6. На трубопровод, который ведет от бака к теплообменнику, подключается кран для слива воды из системы. Операцию слива жидкости нужно будет выполнять каждый раз после завершения банных процедур, в противном случае в период холодов вода может замерзнуть в трубах.

Схема монтажа печного теплообменника

Шаг 7. На стенку печи навешивается теплообменник (либо его штуцеры выводятся через технологические отверстия печи, а змеевик располагается внутри так, чтобы в дальнейшем не происходило контакта металла корпуса с открытым пламенем). Крепежи затягиваются. К теплообменнику подводятся и подключаются фитингами гибкие гофрированные шланги или трубы. При необходимости, в стене высверливаются отверстия диаметром чуть больше диаметра труб.

Высверливание отверстий

Протягивание подводки через отверстия в стене

Подключение подводки к теплообменнику

Шаг 8. Система обязательно тестируется на герметичность посредством подачи воды под давлением.

Банная печь с теплообменником подключенная

Пример подключения выносного бака к теплообменнику банной печи

Шаг 9. Если у вас металлическая печь, то можно запускать ее в работу. Кирпичную же печь придется достраивать, производить отделку, тестирование и другие подготовительные работы. Впрочем, металлические печи также могут быть обложены кирпичом (их ставят на ребро) с двух или трех сторон. Такой экран дополнительно аккумулирует тепло, повышая КПД печи.

Труба оловянная

Олово в качестве материала для выплавки теплообменника является очень практичным и надежным. По сути, дымоход с теплообменником для бани будет выглядеть, как труба, обвитая меньшей металлической или медной трубкой. В процессе нагревания от трубки будет прогреваться и проходящий мимо воздух.

Достаточно будет спиральную трубку приварить. Можно производить пайку и оловом, предварительно обезжиренным ортофосфатной кислотой. В таком случае теплообменник будет закреплен особенно надежно, ведь недаром оловянные самовары считаются эталоном надежности среди аналоговых изделий.

Правила установки теплообменника на банную печь

Необходимо руководствоваться следующими правилами:

Теплообменник обязан потреблять не более 10% от общей энергии, производимой печью, тогда последняя будет функционировать с хорошим КПД.
Трубы нужно прокладывать так, чтобы вода шла самотеком, то есть под 250-градусным уклоном на прямой подаче и 30-градусным – на обратной.
Важно заложить запас мощности на остывание после прогорания топлива.
Требуется обеспечить достаточный объем воды для каждой отдельной модели, ведь если ее будет слишком мало, она быстро закипит, что чревато образованием отложений на стенках и возникновением пожароопасной ситуации, а если чересчур много, придется долго ждать, прежде чем принять душ.

Как подключить теплообменник, если бак находится в парной:

Вход в бак горячей воды должен быть как min на 5 см выше, чем верхний штуцер регистра. Это нужно для лучшей циркуляции.
Верхний регистр от 1,4-1,5 м от пола, это при том, что подиум под печь составляет 15 см. Низ бака в парной должен быть не ниже 1,5 м, а лучше выше.
Если бак высотой 0,5 м, то тогда мы имеем в сумме установку 2,0 м. Значит до потолка еще полметра. И тут возникает вопрос: как заливать жидкость. Если есть водопровод, то вода будет поступать без проблем.

Второй вариант подключения: бак ставим ниже, а штуцер для подводящего контура ставим сбоку. Но есть нюанс, если уровень воды будет ниже верхнего штуцера, циркулирования не будет. В теплообменнике она будет стоять и периодически доходить до кипения, а в баке она так и будет прохладной.

Если требуется разместить бак в помывочной, следует соблюдать те же принципы, что и при его расположении в парной.

1 Описание отопителей

Если в прошлом наибольшей популярностью пользовались классические каменки, которые позволяли лишь нагревать парилку, то сегодня востребованы на рынке универсальные печки с теплообменниками. Такие установки позволяют одновременно отапливать парилку и решать проблему с нагревом воды. Благодаря их использованию повышается комфорт приёма банных процедур, и сокращаются расходы на покупку соответствующего теплового оборудования.

Печки с теплообменником для воды станут удобным решением при раздельном расположении парилки и моечной в бане. Универсальные в использовании отопители отличаются простотой в эксплуатации, они чрезвычайно удобны, быстро нагревают помещение, полностью решая проблему с теплой водой. Имеющийся сегодня выбор печек с теплообменниками позволяет приобрести или изготовить их самостоятельно как для небольшой парилки, так и для вместительной общественной бани. Преимущества печек с тепловым контуром:

продолжительный срок службы;
компактность отопителей;
эффективность и высокая скорость нагрева помещения;
возможность изготовления своими руками.

Изготовление теплообменника своими руками

Чтобы своими руками изготовить теплообменник для печи в бане, нужно использовать листовой металл. толщина которого составляет 2,5 мм. Верхнюю ёмкость в виде цилиндра присоединяют к нижней прямоугольной ёмкости с помощью труб. В данном процессе самое основное, чтобы швы в месте стыков отдельных элементов имели минимальные зазоры. Непосредственные размеры печи, а также толщина труб должны рассчитываться в соответствии с площадью бани.

Подготовленные металлические заготовки прихватываются друг к другу с помощью сварки и только после проверки, что все детали на своих местах, производится окончательное сваривание теплообменника. По окончании сварочных работ проводится проверка качества швов для этого:

заваривается нижняя труба теплообменника.
в систему заливают воду.
к выходному отверстию присоединяется ёмкость.
для проверки в систему подают воздух под давлением.
в случае если сварка выполнена качественно, то в местах швов течи быть не должно.

Немного о подключении

Устанавливая теплообменник в печь, надо усвоить, что она в первую очередь предназначена для протапливания парной, а подогрев воды – функция второстепенная. Управлять двумя процессами одновременно невозможно, парилка в приоритете, поэтому воде в баке или змеевике ничего не стоит закипеть. Значит, надо обеспечить хороший отбор тепла или достаточную накопительную емкость. По этой же причине не рекомендуется применять в подобных системах циркуляционные насосы, течение горячей среды должно быть естественным.

Имея теплообменник типа змеевика или экономайзера, надо поставить в баню выносной бак, подвесив его выше уровня печи и соединив трубами, как показано на схемах:

Для монтажа системы можно применять как металлические, так и полимерные трубы, исключая полиэтиленовые. Диаметры трубопроводов для самотечных сетей следует принять не менее размеров патрубков нагревателя, а лучше – на один типоразмер больше. При этом расстояние от бака до печи не должно превышать 3 м.

Установка теплообменника на банную печь

Так как все перечисленные модели серьёзно отличаются между собой по способности противостоять перегреву, место для установки конкретной модели выбирается исходя из особенности устройства топки и материала, из которого изготовлен теплообменник.

Каркасные или регистровые системы, как правило, используются в кирпичных банных печах. Аппарат заделывается в верхнюю часть топки или в свод печи еще на этапе её постройки. При этом патрубки для подключения к баку выводят с тыльной или с боковых сторон печного корпуса.

Таким же способом устанавливаются плоские змеевики из меди и нержавейки. Они могут быть заделаны как в свод, так и в одну из вертикальных стенок топочной камеры в банной печи.

Витые медные змеевики традиционно устанавливают на верхний дымоход. Иногда змеевик располагают непосредственно под насадным центральным баком для горячей воды. В баке греется вода для обрызга каменки, а в медном теплообменнике нагревается вода для душа или моечного отделения.

Тарельчатые и коробчатые теплообменники устанавливается на одной из боковых стен в банной печи. Обычно их используют для стальных или чугунных печек. Для установки достаточно вырезать в стенке два отверстия. После чего на выходные патрубки одеваются распорные втулки, и теплообменник устанавливается внутри топки с помощью накидных гаек. Подобный тип теплообменника называют ещё сухим, так как вода при любых обстоятельствах не попадает внутрь топочной камеры.

Важно! Коробчатые и регистровые теплообменники устанавливают внутри банной печи так, чтобы уменьшить контакт поверхности металла с наиболее горячей частью фронта горения.

Теплообменник должен получать большую часть тепла внутри печи не за счет конвекции и обтекания раскаленными газами, а в виде инфракрасного излучения от стен и свода банной печи. Чтобы избежать перегрева, трубы теплообменного контура приходится экранировать листами из нержавеющей стали. В результате и ресурс повышается, и вода в теплообменнике нагревается более равномерно, без кипения и паровых фонтанов.

Схема подключения теплообменника для бани

Практически все модели теплообменных устройств работают по принципу самотека или естественной конвекции воды в полузамкнутой системе труб. Поэтому при разработке схемы установки аппарата отбора тепла необходимо придерживаться двух правил:

Входной и выходной патрубки теплообменника должны располагаться на разных уровнях, расстояние по вертикали между нижней и верхней точками подвода воды должно быть не менее 20-25 см. Нижний патрубок используется для подвода холодной воды, верхний — для отвода кипятка;
Подключение к патрубкам греющего контура банной печи необходимо выполнять только с помощью гибких соединений, а соединительные муфты обязательно уплотнять теплостойким силиконом.

Речь идет не о гибких резиновых шлангах в металлической оплетке, они для этих целей не подходят, даже если на этикетке присутствует маркировка «для горячей воды» или что-то подобное.

Важно! Из-за сильного теплового излучения, идущего от стенок банной печи, резина стареет и перегорает за считанные недели.

Опытные пользователи рекомендуют выполнять подключение бака к теплообменнику в бане с помощью гибких газовых шлангов из нержавейки.

Как подключить теплообменник к банному баку

Классической схемой установки считается выносной бак для бани с теплообменником. Это означает, что емкость с горячей водой для душа и уборки помещения располагается либо на ближайшей стене, либо за пределами парилки, поближе к душевой кабинке.

Важно обеспечить определенный перепад высоты между выходом из теплообменника банной печи и донной частью емкости с водой. Обычно эта величина выбирается в пределах 50-70 см

Для коробчатых и регистровых схем, плоских змеевиков бак находится на уровне 120 см над уровнем пола. Это удобно, можно зачерпнуть горячей воды через верхний люк.

Другое дело, если змеевик теплообменника для бани установлен на трубу дымохода. В этом случае бак придется поднимать на высоту 180-200 см, поэтому в днище или на выходе из контура устанавливать бронзовый кран для горячей воды.

Трубопроводы, ведущие от теплообменного контура печи к баку, обычно располагают под уклоном. Холодная магистраль от нижнего патрубка подводится к питающему баку под прямым углом, это обеспечивает максимальную величину гидростатического напора в контуре. Отходящая магистраль устанавливается под углом 25-30о. Делается это для отделения пузырей воздуха и пара, образовавшихся в потоке воды при нагреве.

На холодной магистрали обязательно делают колено и ставят сливной шаровый кран, с помощью которого можно легко слить воду из банного теплообменника.

Простейшие теплообменники

Для облегчения выбора агрегата предлагаем вам ознакомиться со следующими вариантами.

Змеевик для печей

Простейший вариант теплообменника – труба (из алюминия, меди или другого пластичного и антикоррозионного металла), загнутая в спираль или, реже, иной формы. Носитель по нему эффективно движется самотеком, если общая его длина менее 3 м. Нагревается за счет раскаленного воздуха, а не контакта с огнем. На концах такой конструкции производят резьбу (наружную) – для фитингового соединения с баком.

Располагать змеевик можно как прямо в топке, внутри, так и вне ее. Форма его бывает самой разной, начиная от простейших U-образных подков, продолжая уже упомянутыми спиралями с различным количеством витков и заканчивая сложными сварными регистрами. Последние делают ради повышения надежности и уменьшения энергопотерь, но так как они получаются крупногабаритными, то их, как правило, ставят в просторные каменки.

Прямоугольный бак на трубе

Это еще один тип – уже не внутренняя цилиндрическая емкость, а конструкция, состоящая из воздухонепроницаемого корпуса, выполненного из нержавеющей стали.

Принцип действия остается таким же – нагреваемая жидкость поднимается в резервуар, охлажденная идет обратно. В реализации для него подойдет дымоход диаметром Ф115мм (без применения переходника) или 110мм (с использованием), а попадание отработанного пара в комнату почти исключено

Правда, система должна быть герметичной, важно своевременно пополнять конструкцию водой.
