5 схем подключения водяного теплого пола

Оглавление

Расход тепла на вентиляцию

Чтобы узнать, сколько тепла теряет частный дом в целом, надо сложить потери всех его комнат. Но это еще не все, ведь надо надо учесть и нагрев вентиляционного воздуха, который тоже обеспечивается системой отопления. Чтобы не вдаваться в дебри сложных расчетов, предлагается узнать этот расход теплоты по простой формуле:

Qвозд = cm (tв – tн), где:

  • Qвозд – искомое количество теплоты на вентиляцию, Вт;
  • m – количество воздуха по массе, определяется как внутренний объем здания, помноженный на плотность воздушной смеси, кг;
  • (tв – tн) – как в предыдущей формуле;
  • с – теплоемкость воздушных масс, принимается равной 0.28 Вт / (кг ºС).

Как подключить к котлу

Экономичный вариант, при наличии любого собственного котла (газового, парового, работающего от жидкого или твёрдого топлива) в частном доме — использование схемы подключения водяного тёплого пола на прямую к нему. Это очень удобно, так как пол будет работать не зависимо от отопления в помещении, при необходимости даже летом.

К котлу осуществляется присоединение всей необходимой арматуры. Подключается циркуляционный насос, бывают модули, когда он уже вмонтирован внутрь ёмкости. От бака, вода идёт в коллекторный узел, где она распределяется по контурам пола. Пройдя по петлям, жидкость через возвратную трубу возвращается в термогенератор.

Плюс данной способа — возможность настраивать котёл на уровень нагрева теплоносителя, требуемого для тёплых полов.

Основные особенности, на которые необходимо обращать внимание при монтаже такой конструкции:

  1. При использовании газового устройства, рекомендовано присоединять конденсационный котёл — это позволит достичь наибольшего КПД системы и продлит срок службы теплообменника.
  2. При применении твёрдотопливного котла, потребуется обустройство буферной ёмкости. Без неё проводить регулировку уровня нагрева у таких приборов сложно.

Но для этого, над топкой требуется установить теплообменник, к которому подсоединяются трубы пола. Потребуется также обустройство насоса для циркуляции жидкости, и смесительного узла для разбавления воды до нужного уровня нагрева.

2. Теплый пол: Схемы подключения к котлу и системе отопления. Теплый пол от А до Я.

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.

Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

  1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
  2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
  3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
  4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

  1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
  2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Врезка в однотрубную систему с дополнительным насосом

Такой вариант подключения имеет даже своё особое название – «ленинградка». Её применение требует установки насоса и проведения самостоятельной сборки смесительного узла.

Чтобы готовая система функционировала без перебоев, потребуется учесть соответствие её параметров следующим требованиям:

  • раздающая магистраль по внутреннему диаметру соответствует DN25 или больше;
  • на кольце размещено не более 5 радиаторов;
  • петля тёплого пола подсоединяется к обратному трубопроводу после батарей;
  • места врезки обратки и подачи располагаются на расстоянии больше, чем 30 см друг от друга;
  • степень нагрева контура регулируется смесительным клапаном (трёхходовым, упрощённой конструкции).


Чертеж разводки теплого пола и однотрубного отопления радиаторами

В этой системе клапан необходим для приготовления воды требуемой температуры, а насос – для прогонки теплоносителя по контуру. С практическим применением такой схемы сталкиваться почти не приходится, поскольку функционирует она нестабильно, а радиаторы теряют балансировку из-за изменения расхода воды, вызванного работой насоса.

Проектирование теплого пола

Перед проектированием теплого пола следует убедиться в отсутствии препятствий для монтажа:

  • Высота потолков. Толщина теплого пола около 12 см. Этот размер должен быть заложен в первоначальный проект дома.
  • Место монтажа дверей. После укладки и заливки стяжки пол поднимется. Высота дверного проема должна быть сохранена (2,2 м). В противном случае потребуется его увеличение или изготовление новых дверей.
  • Ориентация окон. Северные и северно-западные окна повышают потери тепла. Для компенсации следует повысить мощность системы. При тепловых потерях более 100 Вт/кв.м. установка водяного теплого пола нецелесообразна.
  • Несущая способность плит перекрытия или балок. Необходимо, чтобы плиты перекрытия выдержали нагрузку от бетонной стяжки пола.

Расчет теплого пола

Объем требуемого материала зависит от параметров помещения и характеристик оборудования. Для расчета используют следующие данные:

  • высота помещения и площадь пола;
  • материал перекрытия и стен;
  • вид и степень теплоизоляции;
  • тип напольного покрытия;
  • диаметр и материал труб;
  • мощность централи ли котла;
  • желаемая температура.

Для более точного расчета лучше использовать онлайн-калькулятор.

Напольный обогрев

Система отопления «тёплый пол» монтируется быстро. Если используют пластиковые трубы, то монтаж проходит за несколько часов. При работе не образуется много грязи. Система имеет свои преимущества.

  • Эффективный обогрев помещения. Тёплый воздух поднимается от облицовки пола и от предметов интерьера вверх. На полу температура выше, чем около потолка. Нет необходимости укладывать ковры, надевать тёплую домашнюю обувь.
  • Не образуется завихрений воздуха, пыль не поднимается, для людей, которые страдают бронхиальными заболеваниями, «тёплый пол» является более благоприятной системой отопления.
  • Температура пола не превышает 25 0С. Влажность воздуха остаётся нормальной.
  • Отсутствие радиаторов в помещении.

Тем не менее, напольный обогрев используют как в качестве основного, так и дополнительного средства отопления. Владелец коттеджа самостоятельно решает, какую систему выбрать, тёплый пол или батареи.

Рекомендуем: Как выбрать провод для тёплого пола?

Водяную напольную магистраль выводят от котла. Контур подключают к подающему и обратному коллекторам. Гребёнку соединяют с выходами в котле.

К обратному контуру подключают циркуляционный насос, с трёхходовым или двухходовым клапанами. На них устанавливают термостаты с датчиками температур. Система обогрева функционирует автоматически.

Область применения

Монтажные инструменты: отвертка, кусачки, пассатижи, монтажный нож, ножницы, электрический тестер. Если площадь нагревателей группы превышает указанные в таблице значения, то при подключении они должны разбиваться на подгруппы допустимой площади в соответствии с рекомендациями.
Но подключать электрический пол сразу не рекомендуется, так как могут появиться трещины, из-за чего показатель прочности очень уменьшится. Чтобы такого не произошло, рекомендуем использовать альтернативную схему подключения инфракрасного теплого пола своими руками: В этом случае соединение проводов не такое запутанное. Его можно разрезать в определенных местах, чтобы уложить пленку по нужной площади.
Затем подключается заземление.
Для проверки соответствия сетевых жил можно применить индикаторную отвертку. Перед тем как соединить теплый пол с термостатом, следует закрепить датчик температуры, не забыв спрятать его в гофре. Также необходимо сделать штробу для пластиковых трубок, в которых будут спрятаны провода от системы и датчика температуры. Укладка труб методом — змейкой и улиткой Подключение нагреваемого пола по комбинированной схеме Система нагреваемого пола может использоваться как самостоятельная система отопления, так и в совокупности с традиционными отопительными радиаторами.
Схема контуров с жидким теплоносителем Когда проектируется схема подключения водяного пола, непременно просчитывают места нахождения отопительных контуров детальнее: » Длина контура водяного теплого пола: правила расчета «. Процесс монтажа инфракрасного теплого пола смотрите далее. При небольших лимитах на электричество сильно возрастают эксплуатационные затраты.

Схематическая графика обычно изображается на корпусе термодатчика или в паспорте к нему. Уложить саму систему теплого пола — кабель, нагревательные маты или инфракрасную пленку. Чтобы кабель не сдвигался и был зафиксирован в необходимом положении, на полу размещают стандартную монтажную ленту, а потом уже прокладывают нагревательные элементы.

Обязательна проверка их плотного закрепления в контактных зажимах и изоляция жидкой резиной, которая входит в комплект; Выполнение гидроизоляции токоведущих частей, к которым не будет подведена клемма с проводами; Заведение датчика терморегулятора под нагревательные элементы; Присоединение термостата; Тестовое подключение теплого пола с проверкой каждого элемента на нагрев. В случае достижения необходимого температурного режима, прибор останавливает подачу теплоносителя; балансировочный клапан — данное устройство позволяет не допустить холостого прогона воды в контурах отопления.

Кабель Наконец, переходим к тому, как подключается теплый пол кабельный. Укладываем утепляющую подложку с фольгированной пленкой, отражающей инфракрасные лучи вверх.
Монтаж теплого пола Caleo под ламинат и линолеум

Возможность подключения теплого водяного пола к центральному отоплению


Такая возможность существует, однако, она в определенной мере ограничивается рядом законодательных актов, а потому, если сделать самовольное подключение системы теплого водяного пола к контуру батареи, в результате можно получить ряд проблем с управляющими органами. К тому же при обнаружении органами ЖЭКа самовольного подключения к системе центрального отопления, к жильцам будет предъявлены не только штрафные санкции, но обязательное требование о демонтаже всего оборудования теплых водяных полов.

Это связано с запретом на изменение и последующую модернизацию существующих схем инженерных коммуникаций в квартире, обогреваемой посредством центрального отопления. В первую очередь при присоединении водяной системы обогрева пола к центральной магистрали возникает проблема разницы температур. То есть температурная отметка теплоносителя в трубах центральной тепловой магистрали располагается в диапазоне 70-90 °C, при этом финишное покрытие системы водяного теплого пола деформируется и приходит в негодность уже при 50 °C.

Наряду с этим имеется ряд схем, по которым можно сделать правильное подключение к системе централизованного отопления без вреда для теплого пола.

Схема основывается на создании стационарного тепло-пункта в котором ключевую функцию будет выполнять циркуляционный насос. Если в квартире имеется один выход к отопительной системе, то водяную систему обогрева можно присоединить по принципу радиаторных батарей.

Для того чтобы обустроить теплый пол следует выбрать и закупить трубы. Чтобы расположить их на базовом полу змейкой потребуются угловые соединения, применение которых в ряде случаев может плохо повлиять на уровень надежности системы.

Ввиду того, что после монтажа теплый пол будет залит цементной стяжкой, в случае деформации участка трубы придется полностью демонтировать монолитное покрытие.

Еще одна альтернативная схема подключения водяного пола проводится по направлению от обратного патрубка радиатора к обогревательному контуру, для этого нужно будет установить запорную арматуру. Монтаж теплого пола может производиться с ориентировкой на замкнутую систему. Более детально все способы будут рассмотрены ниже.

Недостатки подключения водяного пола к центральной отопительной системе заключены в:

  • Незаконности установки;
  • Высокой вероятности поломки обогревательной системы;
  • Появлении в системе дома участков, отличающихся неравномерным распределением теплоносителя;
  • Трудоемкости монтажных работ.

Наиболее подходящим будет тот вариант, при котором в квартиру будет входить прямой и обратный трубопроводы центральной системы. Если же в доме имеется вертикальная разводка стояков, тепловой пункт будет рассредоточивать тепло посредством пола по всем комнатам. Однако количество тепловой энергии, получаемой из каждого стояка центральной системы, будет строго ограниченно.

Подключить теплый водяной пол к центральной отопительной системе можно по зависимой и независимой схеме.

Рекомендации по эксплуатации

Важно помнить, что ТП являются инерционной системой отопления. Поэтому ощутимые изменения температуры воздуха помещения происходят спустя несколько часов после регулировки

Рекомендации:

  1. Нагрев поверхности пола жилых помещений должен поддерживаться в пределах 25–30 ºС. В прихожей, ванной комнате, вдоль наружных стен температуру можно повысить до 35 градусов.
  2. Для уменьшения усадки бетонной стяжки в раствор добавляют стекловолокно, а также другие наполнители. Дозировка указывается на упаковке.
  3. Необходимо своевременно доливать жидкость, а также периодически контролировать температуру нагрева. В дополнительном обслуживании водяной ТП практически не нуждается.

Цены на системы теплого пола

теплый пол

Как подключить к индивидуальному отоплению

Схемы подключения к индивидуальному отоплению бывают четырех типов: однотрубные, двухтрубные, гравитационные, комбинированные.

Однотрубная

Другое её название — «Ленинградка». Она одна из самых простых и не требует больших финансовых вложений.

Для реализации этой схемы нужна одна магистраль для горячей воды, а контур повышает её общую протяжённость. Весь процесс производится благодаря циркуляционному насосу.

Он устанавливается в центре магистрали. Контур водяного напольного обогрева монтируется после насоса, а обратки — перед ним.

На открытые участки трубы фиксируются регуляторы для управления и смеситель для напольного обогрева.

Внимание! Длина контура, используемая в данной схеме, не должна быть выше 20–30 м

Двухтрубная

Она считается самой эффективной для полноценного функционирования полов с подогревом.

В отличие от предыдущей, эта схема подразумевает присутствие отдельных труб, присоединённых к котлу — для подачи горячей воды и обратки.

Благодаря использованию шаровых кранов и смесителя на открытом участке становится возможным ввод в действие системы напольного обогрева.

Контур, применяемый в данной схеме, не должен быть больше 50 м.

Фото 2. Двухтрубная схема подключения теплого пола с применением шаровых кранов, циркуляционных насосов.

Гравитационная

Через трубопроводную магистраль естественным путём циркулирует вода. Соединение контура к данной схеме напольного обогрева производится в соответствии с магистральным наклоном. Подключение делается в начале помещения, а обратка — в конце.

Параметр трубы магистрали должен начинаться от 3,2 см.

Трубопровод может проходить в виде змейки либо спирали.

Комбинированная: водяной пол и батареи

Отличают такую систему два свойства: циркуляционная и герметичная.

Оба составляющих схемы фиксируются к общему стояку. Теплоноситель идёт в напольный контур через смесительный узел. Там, для поддержания комфортной температуры пола, к нему из обратной линии может добавляться холодная вода.

После этого происходит разделение теплоносителя по отдельным веткам с помощью гребёнок коллектора. Тёплые полы снабжаются собственным циркуляционным насосом.

Фото 3. Комбинированная схема подключения пола с обогревом: с котлом, батареями, коллекторной системой, смесительным узлом.

Нюансы комбинированной схемы:

  • обязательная организация наличия в системе напольного обогрева и у радиаторов независимых температурных режимов;
  • необходимость использования большого количества дополнительных составляющих процесса;
  • управление комбинированной системой подразумевает наличие смесительных узлов с термостатическими клапанами, погодозависимого регулирования внешним контроллером, комнатных датчиков и т. д.

Способы регулировки температуры греющих полов

Чтобы добиться требуемых температурных значений, отвечающих стандартным нормативам, нужно настроить устройство.

 Правильная регулировка нагревательных водяных полов, возможно при учёте типа помещения. Подходящий температурный уровень для жилых помещений — от 20 до 28 градусов. Для кухни, коридора или санузла подходит нагрев от 19 до 24 градусов.

Главная цель регулировки — обеспечение постоянной температурной разницы при входе и выходе. Чтобы определить разницу температур, учитывается толщина и материал стяжки, и укладочный шаг труб.

На способы регулировки конструкции влияет установленное оборудование, оно бывает механическим и автоматическим. Настраивается прибор, отвечающий за расход воды, это можно делать методом смешивания горячего и остывшего теплоносителя, или путём ограничения.

Автоматическая регулировка

Если регулировка тёплых полов производится  автоматическим способом, то основные элементы настройки — термоголовка RTL или клапан унибокса. Уровень нагрева пола зависит от установленного показателя, чем он больше, тем будет горячей жидкость идущая по трубам, а следовательно и половое покрытие будет прогреваться сильней.

Как автоматически отрегулировать водяной тёплый пол — это можно сделать двумя способам:

  1. Используя термостатическое саморегулирующие устройство, в нём настройка производится клапанами или краном с головками.

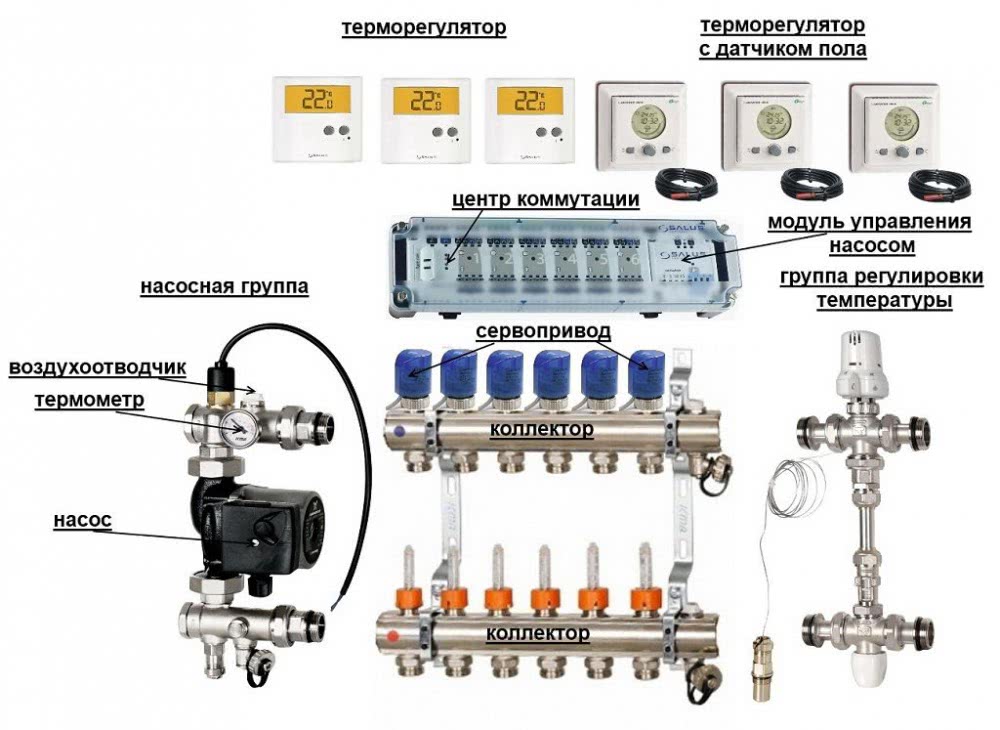

  2. С помощью электронной системы, в неё входит электротермометр, контролёр, электроприводы.

На рынке электронные регуляторы представлены многими фирмами, наиболее популярными являются изделия «Упонор».

Ручное выравнивание температуры

Процесс настройки вручную — простой, но длительный по времени. Температура нагрева воды настраивается путём открытия или закрытия вентилей. Процедура становится значительно проще при наличии прибора, который дозирует подачу в каждую ветку.

К сведению! Греющие полы будут функционировать эффективно при ручной настройке — при интенсивной циркуляции воды в трубопроводе, этого можно достичь, используя отдельный теплонасос.

Прежде, чем начать регулировку температурного уровня в водяном полу, надо убедиться в наполненности системы и отсутствие воздушных пробок. Настройка — это подача теплоносителя в каждый змеевик, и установка уровня его расхода. Контроль производится с учётом разницы температуры потока, при входе и выходе. Данную процедуру необходимо проводить ежегодно.

Контроль за регулировочным процессом водяного пола облегчит использование термометра, лазерного или электрического. Его наличие существенно снизит время настройки.

В каких случаях монтируют комбинированное отопление

Комбинированная система отопления хорошо себя показывает в домах самых разных конструкций и назначения. Если для примера рассмотреть двухэтажное здание, то смонтированные теплые полы на первом этаже создают комфортный микроклимат, обогревая помещение. Параллельно теплыми потоками воздуха прогревается и потолок – он же служит полом для комнат на втором этаже. Смонтированные на втором этаже радиаторы будут обогревать комнаты, а пол не станет мостом холода и источником теплопотерь.

Поверх теплого пола на нижнем этаже лучше всего подойдет керамическая плитка. А вот для гостиной или спальни лучше выбрать покрытие другой текстуры. С помощью терморегуляторов можно легко управлять температурой пола по своему усмотрению.

В идеале возможность создания комбинированного отопления должна быть предусмотрена проектом строящегося многоэтажного дома. Однако в реальных условиях это практически невыполнимо в силу многих ограничений. В частности, если в квартиры будет проведено центральное отопление, то монтировать в них водяные теплые полы нельзя. Хотя системы с теплообменниками вполне имеют право на жизнь.

Чтобы проложить в квартире водяной теплый пол, понадобится согласование проекта с соответствующими организациями

Кроме того, важно правильно выбрать напольное покрытие. Например, ковролин или паркет в силу своих теплоизоляционных свойств для этих целей не подходят

Оптимальными материалами считаются ламинат и плитка.

Если вы хотите постелить линолеум, он должен быть очень хорошего качества. Дешевый материал при нагреве быстро деформируется и начнет выделять в воздух токсичные вещества, а это уже угрожает здоровью жильцов.
