Пол на свайном фундаменте в каркасном доме

Теплоизоляция пола первого этажа

Если вы решили построить дом на винтовых сваях своими руками, то особое внимание нужно уделить утеплению пола первого этажа. Конструктивный пирог деревянного пола на втором этаже не требует такой тщательной теплоизоляции. Как правило, строительство домов на сваях ведётся с использованием подшивки балок

Для этого по прикреплённым снизу к лагам рейкам укладываем плиты OSB или фанеру. Конструкция в разрезе будет напоминать букву Ш

Как правило, строительство домов на сваях ведётся с использованием подшивки балок. Для этого по прикреплённым снизу к лагам рейкам укладываем плиты OSB или фанеру. Конструкция в разрезе будет напоминать букву Ш.

Схема пирога деревянного пола на лагах с утеплением

Теперь можно приступать к устройству гидро- и пароизоляции. Для этого делаем следующее:

1. Поверх лаг расстилаем гидроизоляционную плёнку так, чтобы она провисла в просветы между лагами. Можно использовать мембранную гидроизоляцию или обычную плёнку.
2. Укладываем в промежутки между лагами (поверх плёнки) теплоизоляционный материал. Для этих целей подойдёт минеральная вата. Если вы хотите хорошо утеплить свой дом на сваях, то лучше используйте базальтовую вату.
3. Гидроизоляционную плёнку на лагах нужно зафиксировать степлером.
4. Конструктивный пирог пола первого этажа в доме на сваях должен включать пароизоляцию. Если вы ведёте строительство своими руками, то не забывайте, что пароизоляционный материал укладывается с нахлёстом 150 мм. Стыки обязательно проклеиваются.

Вышеописанным способом выполняется строительство пола первого этажа в любом помещении, будь то ванная, кухня или жилая комната. Что касается конструктивного пирога пола второго этажа, то его можно делать без тепло- и гидроизоляционного материала. Но в ванной и других местах с влажными процессами стоит заложить в конструкцию пола гидроизоляционный слой.  В предложенном ниже видео вы можете более детально узнать об устройстве пола дома на сваях своими руками.

Укладка напольного покрытия

Пример укладки шпунтованных досок финишного покрытия

Следующий слой конструктивного пирога делается доской толщиной 3 см. При укладке досок своими руками соблюдайте шаг  40-50 см. Такая обрешётка по лагам позволит получить вентиляционный зазор. Крепить доски к лагам можно саморезами.

Дальше строительство пола в доме ведём в таком порядке:

1. На обрешётке из досок выполняем укладку чернового пола. Это может быть шпунтованная или обычная доска. Крепим её к обрешётке саморезами.
2. По доскам своими руками можно укладывать приобретённое напольное покрытие.

Поскольку в ванной и санузле лицевым слоем пола будет плитка, то для выравнивания поверхности на черновые доски лучше настелить фанеру или ОСП. При этом в конструктивный пирог в таких помещениях нужно заложить дополнительную гидроизоляцию, которую укладывают по фанере.

Тёплый пол каркасного дома

Своими руками можно выполнить тёплый пол в доме на сваях. На предложенном ниже видео это не показано, но процесс несложный и проходит в такой последовательности:

1. Конструктивный пирог тёплого пола включает такой же несущий деревянный каркас, как и для пола без подогрева, с той лишь разницей, что листы фанеры укладываются не на доски подшивки, а на черепные бруски, прикреплённые к лагам саморезами по бокам. Можно использовать черепной брусок сечением 30х30 мм и крепить с шагом 15-20 см.
2. После укладки фанеры на бруски и выполнения гидроизоляции в просвет между лагами укладываем пенополистирол. Верхняя поверхность пенополистирольных плит должна быть в одном уровне с верхом лаг.
3. Далее нужно уложить слой пароизоляционный плёнки, заведя её на стены выше предполагаемого уровня чистового пола.
4. Поверх плёнки настилаем армирующую сетку и заливаем её тонким слоем цементного раствора.
5. Затем на отражающий слой из фольгоизола выкладываем нагревательные маты системы тёплого пола. Выполняем бетонную стяжку.
6. Производим укладку напольного покрытия. Если пол делается в ванной или на кухне, то можно использовать плитку.

Подробнее о том, как сделать пол в каркасном доме, можно посмотреть в предложенном видео:

https://youtube.com/watch?v=SYV5vkZOWZk

Как сделать пол своими руками: пошаговая инструкция

Даже если вы не собираетесь заниматься строительством собственноручно, изучите алгоритм, чтобы грамотно контролировать исполнителей.

Подготовка к созданию пола в каркасном доме

Сначала проверяют, ровный ли получился фундамент. Для этого замеряют высоту разных участков и делают проверку диагоналей. Если есть неточности, их устраняют. Далее по периметру здания делают отверстия в фундаменте и устанавливают туда анкерные болты, чтобы закрепить лежни.

Затем проводят гидроизоляцию фундамента, обмазывая его соответствующим раствором или  устанавливая гидроизоляционную пленку.

Укладка лежней

Лежни – это доски или брусья, которые закрепляются анкерными болтами по всему периметру здания. Они должны быть ровными и скреплены надежно и точно. Требования к лежням такие, чтобы они имели толщину не менее 50 мм и ширину не менее 150 мм.

Далее осуществляют монтаж лежней:

1. Укладывают доски непосредственно на бетонные плиты и размечают, где отрезать излишки.
2. Высчитывают, в каких местах лучше всего засверлить болты
3. Заготавливают отверстия в бетоне.
4. Укладывают гидроизоляцию
5. Устанавливают доски и закрепляют их анкерными болтами. После установки проверяют соблюдение горизонтальной плоскости. Если ее нет, производят корректировку работы.

Опоры и балки пола

Балки являются основными опорными элементами, которые держат на себе всю конструкцию перекрытия каркасного дома. Они обязательно обрабатываются защитными средствами.

Установку выполняют следующим образом:

1. Размечают на плане дома, где точно будут находиться опоры и какая будет их высота. Затем устанавливают опоры и натягивают бечевку, чтобы отследить, что у всех одинаковая высота.
2. Нарезают согласно указанным в первом пункте замерам брус сечением 100х100 мм и расставляют его по участкам, которые указаны в плане. Под брус укладывают гидроизоляционный слой. Закрепляют опоры с помощью гвоздей.
3. Начинают укладывать балки концами в карман. Для установки их по высоте используют специальные вкладыши. Бывает, что заготовки получаются длиннее ожидаемого. Тогда излишки отрезают. А при недостаточной длине производят стыковку балок на опоре.
4. Закрепляют балки к лежням при помощи рифленых гвоздей. Если их высота превышает 1 м, необходимо использовать деревянные укосы.

Обвязка и лаги

Для выполнения обвязки используют доски толщиной 50 мм. Ширину определяют в зависимости от толщины утеплителя и ожидаемой нагрузки. Установку делают так:

1. Укладывают обвязку по сторонам дома, устанавливая доски параллельно балкам пола. Устанавливают материал на торец, выравнивая его по внешнему краю лежней, после чего забивают гвоздями с шагом в 20 см.
2. Помечают, где будут находиться лаги. Для этого от доски обвязки возле угла отмеряют 40 см. Доски для лаг сразу кладут на балки и ставят на бок, выравнивая по разметке.
3. Если длина доски достаточная, на противоположной ее стороне делают подобную разметку. Производят обрезку лагов и закрепляют их к лежням и обвязке, а также к балкам, если они их пересекают.
4. Если длина недостаточная, производят стыковку внахлест. Стык должен находиться на балке перекрытия.

Утепление пола

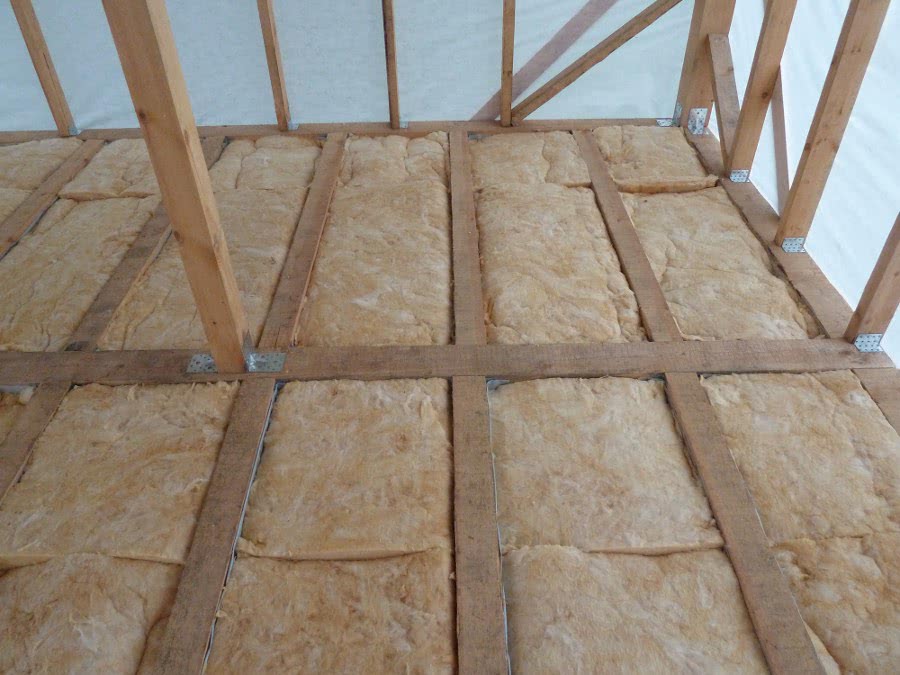

Лучше всего пол в каркаснике утеплять при помощи минеральной ваты. У нее только один недостаток – потеря теплоизоляционных свойств при намокании

Поэтому важно сделать качественную гидро-, ветро- и парозащиту

Если плотность утеплителя небольшая, под лаги устанавливают подшивку, обработанную биозащитными средствами.

1. Поперек лаг начинают подшивать пароизоляционную пленку, допуская небольшое провисание. Это нужно, чтобы в проемы между лагами мог поместиться утеплитель. Все стыки заклеивают скотчем, а саму пленку к дереву прикрепляют степлером.
2. Между лагами укладывают утеплитель так, чтобы не было щелей. При двойном слое утеплителя необходимо, чтобы он был внахлест.
3. Сверху утеплителя укладывают слой гидроизоляции и также закрепляют на степлер. Он нужен, чтобы не допустить промокания утеплителя из-за влаги, которая может поступить из дома.

↑ Информация о теплоизолирующих материалах

Все утеплители, созданные ранее и являющиеся результатом научных разработок последних лет, можно условно разделить по типам:

• изготовленные на основе минеральных веществ;
• силикатные;
• полимерные (пластиковые);
• древесно-стружечные.

К первому типу можно отнести минеральную вату и керамзит, силикатный утеплитель – это стекловата, древесно-стружечными можно назвать эковату (производится на основе опилок), фанеру, ДСП и обычные, хорошо высушенные опилки. Полимерные (пластиковые) – это, как правило, наиболее современные материалы: к ним относится упомянутый выше экструдированный пенополистирол, пенопласт, вспененный фольгированный полиэтилен и пенополиуретан.

Каждый из этих материалов обладает определенными достоинствами, но не все могут применяться для утепления пола. Так, древесно-стружечные способны накапливать влагу, а полимерные и силикатные следует защищать от влаги с помощью пароизоляционной пленки, а также от грызунов. Керамзит может использоваться без защиты.

Что следует учесть при монтаже

Без правильного утепления пол в доме на сваях будет холодным, поскольку находящееся под домом продуваемое пространство совсем не удерживает тепло. Кроме того, поскольку такие дома часто возводятся на болотистых участках и в зонах возможного подтопления, без грамотного утепления в доме будет не только холодно, но и сыро.

Влажность, плесень и грибок, поражающие деревянные элементы конструкции, холод и значительное повышение затрат на отопление жилища, – все это можно получить, не обратив должного внимания на обустройство пола.

Нижняя обвязка каркасного дома на сваях традиционно выполняется из хвойных пород дерева. Деревянные элементы из сосны, ели или лиственницы обладают высокой влагостойкостью и прочностью. Иногда обвязку делают из дуба или осины, эти древесные породы прочны и мало подвержены гниению, однако имеют более высокую цену. Большей прочностью по сравнению с деревянным, обладает клеевой брус, здесь выбор ограничен только финансовыми возможностями застройщика.

Дерево для строительства должно быть хорошо просушено и осмотрено на наличие дефектов. Трещины, сучки и сколы и пятна значительно уменьшают прочность и долговечность постройки. Все элементы – обвязки, лаги, поперечные бруски – необходимо обработать специальным составом, обладающим антисептическими и огнезащитными свойствами.

Следует выбирать антисептик для наружных работ, его эксплуатационные характеристики значительно выше, чем у аналогичных составов для внутреннего использования. Значительно удобнее использование перетрирующих составов, ввиду неограниченности срока их службы.

В качестве чернового пола используются влагостойкие OSB плиты, обрезная или не обрезная доска, применяют ДСП или фанеру. В случае если для чернового пола используют необрезные доски, с них обязательно снимается кора. Доски пола также обрабатываются антисептиком и просушиваются. С внешней стороны другие виды чернового пола обрабатывается защитными материалами, предохраняющими материалы от влаги и возгорания. Поскольку утепление пола для каркасного дома на винтовых сваях требует многослойности и применения различных материалов, необходимо точно знать назначение каждого монтируемого слоя.

https://youtube.com/watch?v=iD0A03tSXiM

Использование насыпных заполнителей

Для обеспечения функционирования перекрытий каркасного дома, нужно создать им хорошие условия для поддержания прочностных показателей в течение всего срока службы. Одним из важных факторов, оказывающих негативное действие на деревянные конструкции, является сырость и влага.

Перекрытия в каркасном доме в большинстве случаев препятствует свободной циркуляции воздуха. При перепадах температуры на деревянных элементах перекрытия образуется конденсат.

При отсутствии циркуляции воздуха дерево долго остаётся сырым и мокрым, что чревато негативными последствиями, в том числе образованием

плесени

Во-первых, древесина быстро впитает влагу и разбухнет, изменяя свои первоначальные размеры. А это увеличит напряжение в конструкции.

В будущем это может привести к потере прочности соединений деталей и элементов перекрытия, что сделает их использование невозможным.

Во-вторых, влажность — отличная среда для роста грибков и плесени. Сырость может разрушить деревянные перекрытия каркасного дома за несколько лет.

Перекрытия в ванной, кухне и в туалете необходимо дополнять гидроизоляционным слоем. И лучше отказаться от нижней подшивки. Так как это улучшит воздухообмен и позволит контролировать состояние деталей и элементов перекрытия.

В каркасном доме установить перекрытие не сложно. Главное – выполнить всё правильно, без нарушения технических норм. И тогда вам не придется вспоминать о них, пока живёте в своем доме.

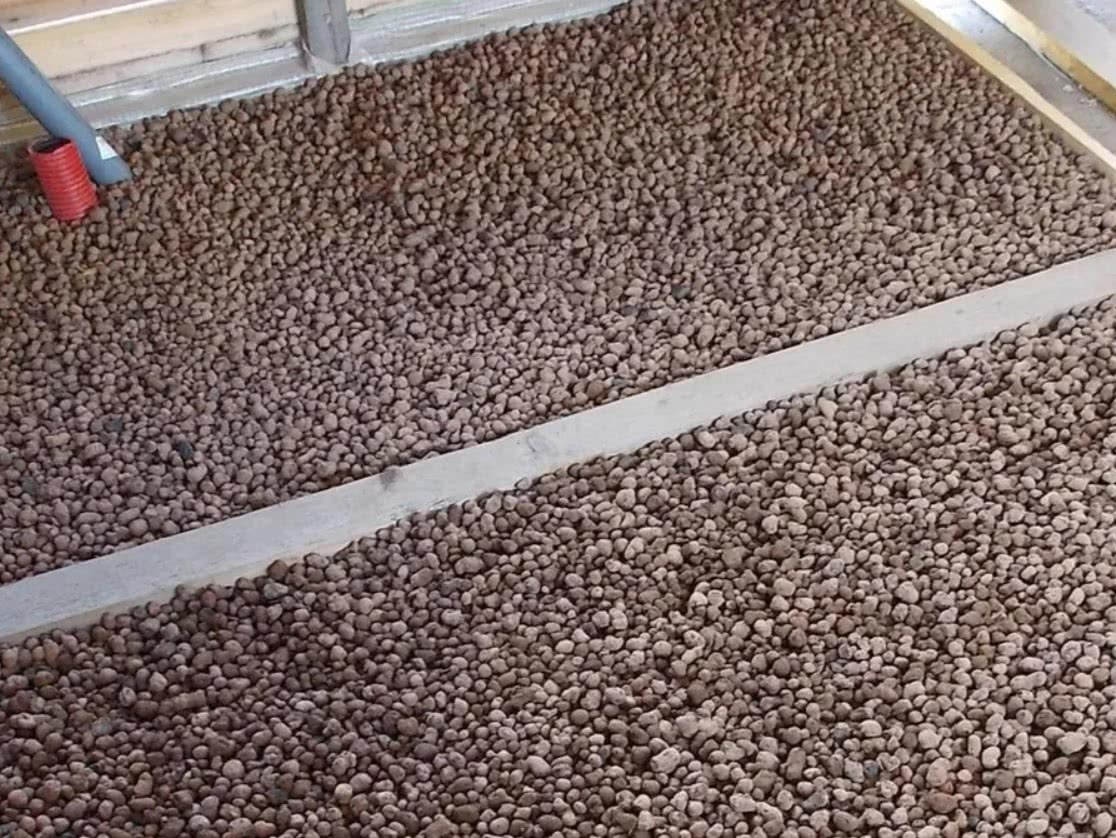

Обычно насыпные заполнители используются для заполнения цокольного перекрытия каркасного дома, когда черновой пол устанавливают на лаги. Достаточно установить черепные бруски 50х50 мм, а также ОСП 15-20 мм толщиной, и этой конструкции будет достаточно, чтобы выдержать крупный керамзит или другие теплоизоляционные материалы.

Этот вид утеплителей удобен тем, что он аккуратно распределяется по основанию до достижения нужной толщины. Засыпать его можно самостоятельно, что позволяет существенно сэкономить на этом этапе.

Лучше использовать тяжелые заполняющие материалы только на цокольном перекрытии, чтобы не нагружать конструкцию здания дополнительным весом.

Вместо керамзита можно также применять эковату. Этот утеплитель имеет органическое происхождение, он очень легкий, поэтому не перегружает каркас. Что касается других наполнителей (опилки, перлит), то они либо очень дорогие и редко применяются, либо считаются устаревшим вариантом.

Выбор материалов и требования к древесине

Наиболее распространенным материалом для пола являются хвойные породы – ель и сосна. Брусья и доски из них получаются прочными, надежными и легкими, а содержащаяся в волокнах смола надежно защищает от гниения. К тому же, стоимость материала относительно невысока.

Но при достаточном бюджете я все же рекомендую использовать твердые породы. Доски и брусья из дуба или осины, пусть тяжелее, но намного прочнее и долговечнее. Дуб необходимо использовать для строительства тяжелых и больших каркасных домов.

Для удобства восприятия информации в таблице приведены важнейшие критерии оценки материалов для пола и рекомендации по их эксплуатации.

Плюсы полов на лагах

• Качественная звуко и тепло изоляция. Внушительный слой утеплителя не только сохраняет тепло в доме, но и обеспечивает дышащий звуковой вакуум, который не пропускает громкие звуки с улицы, даже если они возникаю непосредственно под полом. По деревянному полу приятнее и теплее ходить босиком, что является существенным приоритетом, для людей которые любят ходить босиком в своем доме.
• Бюджетная стоимость. Стоимость деревянных полов на лагах обойдется значительно дешевле в отличие от бетонных полов, которые  необходимо будет так же утеплять, заливать стяжку чтобы выровнять пол для финишной отделки.

каркас пола на лагах

Легкость проведения коммуникаций и простой демонтаж. В случае непредвиденных повреждений, требующих ремонта, проведения дополнительных коммуникаций, полы на лагах можно самостоятельно разобрать, вырезать необходимые проемы для канализации и прочих коммуникаций и в таком же порядке собрать. В случае же с железобетонными основаниями такая возможность отсутствует или же выполняется со значительными трудозатратами.

полы на лагах просто демонтируются

• Экологичность. Деревянный пол монтируется из натурального дерева и если Вы используете и в качестве утеплителя не синтетические, а природные материалы, то экологичность основания Вашего пола приближается к  максимальной.
• Деревянный пол на лагах более безопасен, в отличие от бетонных полов. Дерево мягче камня, при падениях риск получения серьезной травмы значительно меньше. Не мало важным является тактильные ощущения, по деревянном полу приятно ходить босиком

↑ Фундамент

Для возведения каркасного дома подходит любой тип фундамента. Ограничениями станут возможности застройщика и тип почвы на месте строительства.

Свайно-винтовое основание

На сегодня это самый распространённый фундамент для каркасника, он и дешёвый, и простой в установке.

Подойдёт для разных почв, кроме скалистых грунтов. Многие застройщики свайно-винтовой фундамент выбирают для болотистых почв, где плотный грунт расположен глубоко и для возведения других типов основания требуются огромные средства.

Сваи из металла вкручиваются ручным оборудованием либо механизированной буровой техникой. Готовые бетонные сваи забивают или вдавливают в сделанные скважины. Возведение такого основания занимает 1-3 дня. Установку свай выполняют специализированные компании.

Буронабивные сваи изготавливают и самостоятельно. Сваи производят из бетона марки М200, в результате получается монолитная основа. Для опалубки применяют рубероид, скрученный в трубку. Внутрь опалубки устанавливают каркас из 3-4 арматурных стержней. В полученное сооружение заливают бетонный раствор, который уплотняют высокочастотным вибратором для бетона.

Сверху на оголовки сваи устанавливают несущую железобетонную, деревянную или металлическую балку (ригель).

Отдельные сваи с помощью ростверка соединяются в жесткий устойчивый каркас. Верхняя часть свайного фундамента бывает:

• висячей;
• наземной;
• заглубленной.

Когда ростверк заглубленный, то это уже мелко заглубленный ленточный фундамент. Его возводят из железобетонного монолита по периметру здания и под перегородки, которые относятся к несущим. Траншея выкапывается вглубь до 50 см, отсыпается щебнем и песком.

На щебне-песочную подушку устанавливают опалубку. В середину выкладывают каркасы из стали, их жёстко фиксируют с выпусками свайной арматуры. Для укрепления обвязочного бруса внизу опалубки заблаговременно готовят металлические шпильки (их диаметр с резьбой 12 мм). Шпильки фиксируют проволокой либо приваривают к стержням арматурного каркаса. По длине ростверка крепежи делают через каждые 1,5-2 м. От углов основания крепежи располагают на расстоянии не больше 0,3 м. Выступать шпильки могут над верхней частью опалубки на 13-15 см.

Предварительно на конструкции размечаются места монтажа стоек. Но учитывают, что крепежи горизонтального бруса и стоек не должны совпадать. После возведения поверхность фундамента обрабатывается гидроизоляционной мастикой. Далее на основание выкладывают 2 или 3 слоя рубероида.

Ленточный фундамент мелкого заложения

Этот же фундамент также часто используется при возведении каркасных зданий. Стоимость основания небольшая, и есть возможность применить в доме бетонные полы

Но так как мелко заглубленный ленточный фундамент отличается хрупкостью, важно соблюдать технологию заглубления

Этот тип фундамента применим на хороших почвах. Противопоказана установка основания на болотистых грунтах и на почвах с близко расположенными грунтовыми водами.

Плитное основание

С каждым годом появляются новые технологии или усовершенствования при возведении домов и фундамента под них. Так стал популярен и плитный фундамент. Стоимость высокая, но застройщиков цена не отпугивает. Достоинства окупают затраты: надёжность сооружения, универсальность, долгий срок эксплуатации. Плиты используют как черновую напольную поверхность, и на пол отдельно не понадобится тратиться.

При строительстве каркасного дома вместо классического монолита применяют плитное основание с рёбрами жёсткости. Это обеспечивает отличную устойчивость фундамента за счёт равномерного распределения веса дома на грунт.

Используя этот тип фундамента, уделяют внимание утеплению. На подушку из щебёнки укладывают плиты пенополистирола. Строительный утеплитель не боится влаги, он не сгниёт, а свои теплоизоляционные качества сохраняет на протяжении 50 лет

Строительный утеплитель не боится влаги, он не сгниёт, а свои теплоизоляционные качества сохраняет на протяжении 50 лет.

Для подвода коммуникационных систем устанавливают гильзы при бетонировании плитного основания. Подземные проходы обеспечат при прокладке водопроводных труб или канализации доступ. Гильзы монтируют заранее, а то потом проводить каналы в плите будет сложно.

При возведении наземного и мелко заглубленного основания монтаж гильз потребуется для вентиляции пространства под полом. Для каркасных домов это важный момент, которым не пренебрегают. Подземные проходы снизят влажность воздуха

Это важно для всех конструкций, а особенно для деревянных

Теплоизоляция перекрытий

Конструкция пола первого этажа в каркасном доме может предусматривать также использование насыпного утеплителя:

• Древесные опилки;
• Шлак;
• Керамзит;
• Перлит.

Насыпным материалом заполняется пустое пространство между деревянными балками перекрытия. Это позволяет дополнительно укреплять саму конструкцию полового основания.

Теплоизоляция такого типа применяется при монтаже чернового основания по лагам. В этом случае используется брус сечением 50х50 мм и обшивочные листы ОСП толщиной 15-20 мм.

Основное преимущество насыпной теплоизоляции – равномерное распределение материала по всей площади основания, достижение необходимой толщины утепления. Данные работы можно выполнить своими руками и существенно сэкономить на услугах профессиональной строительной бригады.

Насыпной утеплитель рекомендуется применять исключительно при обустройстве цокольного перекрытия. При возведении межэтажного перекрытия, чтобы не создавать дополнительную нагрузку на каркас здания, лучше использовать легкую эковату, которая является прекрасной альтернативой керамзиту. Остальные наполнители достаточно дорогие.

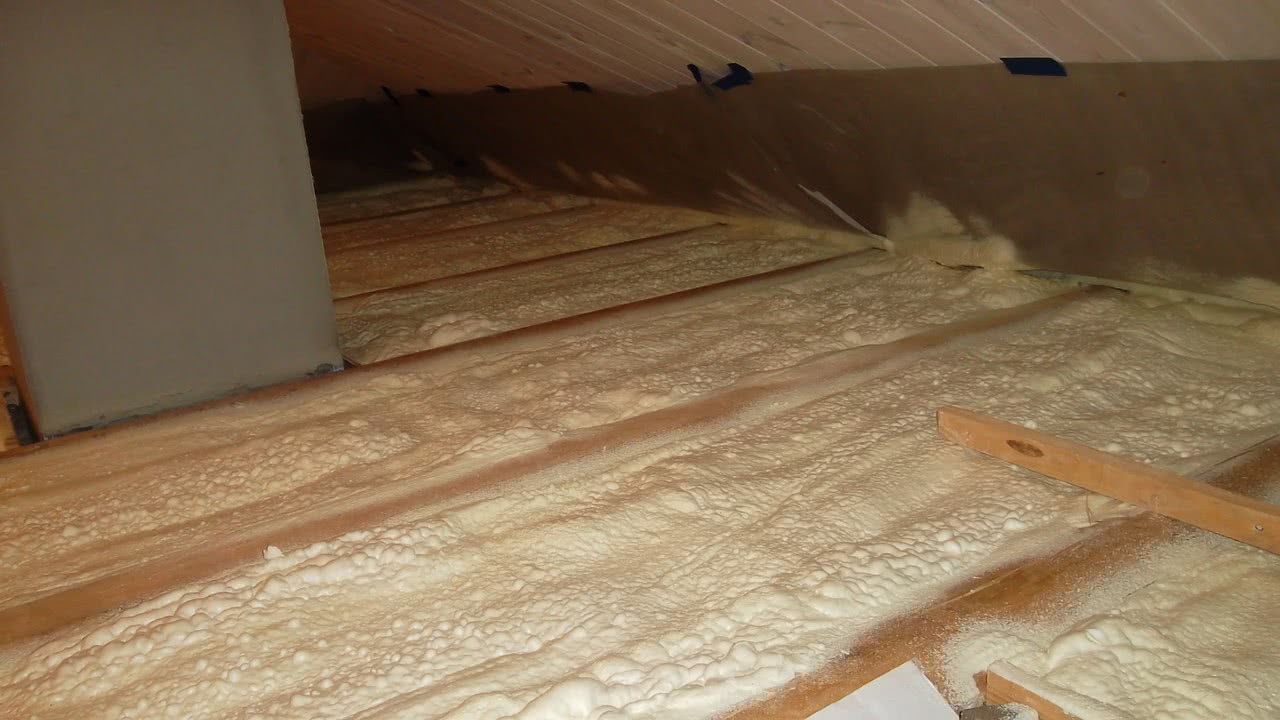

Также в качестве теплоизоляционного материала можно использовать пенопласт или минеральную вату. Они достаточно легкие, а для качественного утепления достаточно, чтобы утеплитель имел толщину 10-15 см. Такой слой теплоизоляции не будет создавать значительных нагрузок на каркасную постройку, а для его укладки можно использовать тонкие листы ДСП и деревянный брус сечением 30х30 мм.

Самым качественным способом утепления полового основания в каркасном доме считается использование пенополиуретана. Пена позволяет полностью изолировать основание от сквозняков и влаги, т.к. она забивает все трещины, зазоры между отдельными элементами конструкции, проникает в самые доступные места. Но такой вариант утепления уже требует привлечения профессионально бригады и специального оборудования. Соответственно и стоимость монтажа значительно возрастает.
