Подушка под фундамент из песка или щебня?

Фундамент представляет собой не просто основу, на которой будет производиться возведение будущего дома, но и одно из важнейших его частей. Это означает, что от правильности его укладки зависит прочность и долговечность любого строения. Достаточно значимую роль в данном контексте играет и подушка для фундамента.

Данный элемент нужен для создания стабильной и ровной площадки под основания и снижения уровня его осадки. Если прослойка будет уложена недостаточно качественно, фундамент рано или поздно сместится, что постепенно повлечет за собой разрушение здания в целом. Именно подушка под фундамент позволяет обеспечить допустимую нагрузку на нижнюю часть основания.

Существует три основных разновидности подушек под фундамент: песчаная, щебеночная, бетонная.

Навигация по записям

Где взять деньги на завершение ремонта

В общем, денег у тебя практически не осталось, а ремонт надо доделывать, ситуация стандартная.

На ум приходит три варианта:

  • Начать копить и отложить окончание затеяного на неопределенный срок;
  • Взять деньги в долгу у родственников (друзей). Не факт что дадут ))
  • Взять кредит. Опять же не факт что дадут, если уже в долгах как в шелках. Ну и проценты платить — тоже приятного мало.

Ну и собственно лайфхак — оформить онлайн карту «Халва» от Совкомбанка с процентной ставкой 0% и лимитом рассрочки 350 тысяч рублей.

Принесут карту хоть прямо на дом.

Про 0% не я придумал, это сам банк такие условия предоставляет, так что все вопросы к ним. Не верите — посмотрите сами.

Как сделать песчаную подушку под фундамент

Для возведения фундамента существует масса учебников, видеоуроков и пошаговых инструкций.

И ещё масса рекомендаций от специалистов, которые с телевизионных экранов вещают о том, как правильно вырыть траншею под фундамент, и почему лучше использовать бетон именно их компании.

Но почему-то крайне редко затрагивается тема правильной организации песчаной подушки при возведении основания конструкции.

Мы решили восполнить этот пробел и рассказать вам, для чего она нужна и в каких случаях ею можно пренебречь. Коснемся темы изготовления подушки для разных типов фундамента, и материалов для этого.

И в раствор тоже

Если после укладки подушки у вас остался щебень и вы решили использовать его в растворе для фундамента, учтите ряд моментов:

  • Для раствора необходим щебень разных фракций. Если использовать только крупный, его будет невозможно качественно утрамбовать и уложить равномерно. Так что запаситесь заранее более мелким щебнем. И учтите, что цемента понадобится больше.
  • Мелкий щебень можно применять в самостоятельном виде для небольших построек. Среднюю фракцию используют для массивных сооружений и смешивают с мелкой. Крупный щебень применяется в основном при строительстве многоэтажек и других зданий больших размеров.
  • Не перепутайте мелкий щебень с крупным песком. Если размер крупинок меньше 5 мм, это уже песок, который обладает более низкими прочностными характеристиками.

От фракции щебня зависит его использование в фундаментах разного типа

При соблюдении технологии устройства подушки под фундамент вся конструкция вашего дома будет иметь надежную опору. Это защитит фундамент и стены здания от таких неприятностей, как проседание, перекос и образование трещин.

Зачем фундаменту нужна подушка

Здание прослужит максимально долго, если его подземная часть выполнена правильно. Подушка позволяет:

  • Получить качественное, ровное дно котлована.
  • Соблюсти условия равномерного распределения веса строения и нагрузок на грунт вследствие противостояния сжатию почвы.
  • Минимизировать вероятность промерзания фундамента.
  • Обеспечить стабильность положения всего строения.
  • Свести к минимуму усадки различного происхождения.
  • Избежать попадания из почвы влаги в основание строения.

Устойчивость основания обеспечивается правильными размерами, достаточным уплотнением и выравниванием поверхности подушки. Она должна иметь ширину большую, чем ширина плиты, а высоту выбирают, учитывая:

  • Глубину, на которую промерзает грунт;
  • Высоту подъема грунтовых вод в месте постройки;
  • Примерную величину нагрузок на будущий фундамент;
  • Геологические и сейсмические данные местности.

Если под монолитную плиту не устроить подушку, в условиях промерзания грунта она может подвергнуться значительным деформациям. Замерзающая вода расширяется и увеличивает объемы грунта, из-за чего в основании дома появляются трещины, приводящие к нарушениям в гидроизоляции здания.

Плитный фундамент подразумевает использование в качестве основания всей площади под домом. Поэтому под него, для большей устойчивости здания, обычно засыпают две подушки – нижнюю из песка и верхнюю щебневую. Песок уменьшает приток влаги к основанию, а щебень делает его более устойчивым; оба материала снижают вероятность усадки фундамента в процессе эксплуатации.

Применение тощего бетона

Использование бетонной смеси для фундаментной подготовки относится к более дорогостоящей технологии, чем применение щебенки. В этом случае материал основы представляет собой смесь из 5-6% цемента с классом прочности до В15 и наполнителей в виде песка, гравия или щебня. При этом каменных материалов должно быть в 3-4 раза больше. Более подробно о этом растворе можно почитать здесь.

Что касается точного состава тощего бетона, он следующий:

  • 2200 кг песка;
  • 160 кг цемента;
  • Около 75 л воды.

Толщина бетонного слоя зависит от типа грунта, весовой нагрузки от здания, уровня грунтовых вод, глубины промерзания и может находиться в пределах 50-100 мм. Перед заливкой бетона в фундаментную траншею или котлован укладывают мембрану и засыпают слой щебня или песчано-щебеночную смесь толщиной 100-400 мм. После трамбовки насыпную подушку накрывают еще одним мембранным слоем для того, чтобы при заливке бетона цементный раствор не уходил вниз.

В качестве наполнителя для приготовления бетона допускается использовать керамзит. Однако в этом случае количество цемента необходимо удвоить. Такая смесь обладает определенными теплоизолирующими свойствами, но стоит дороже и приготовить ее сложнее.

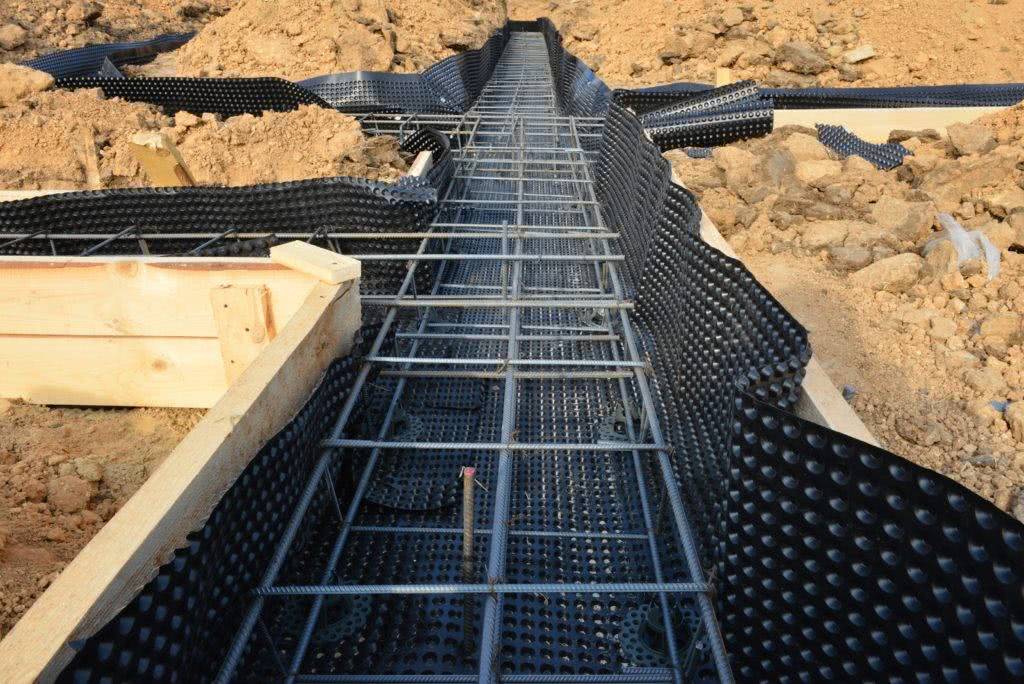

Использование профильной мембраны

Одна из основных задач такой подготовки, это препятствие преждевременному высыхания бетонного раствора, включая и просачивание воды в грунт. Для решения этой задачи на современном рынке продается такой вид изоляции как профильная мембрана. Скорость монтажа и низкая цена являются основными преимуществами этого материала. Однако, многие строители сомневаются в ее надежности.

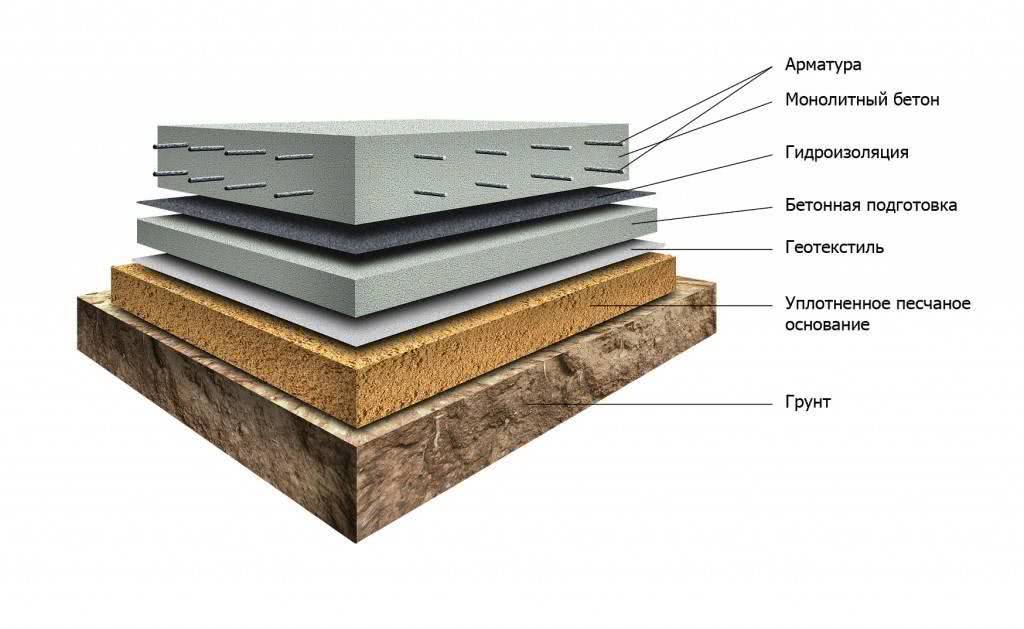

Бетонная подготовка под плитные фундаменты

Опорная основа для монолитной фундаментной плиты укладывается по всей площади застройки. Под бетон необходимо насыпать щебеночно-песчаную смесь, которую можно сделать самостоятельно или купить уже готовую. Подстилающий слой из песка и щебня необходимо выровнять, хорошо утрамбовать и покрыть мембранным полотном, но которое и будет заливаться тощий бетон.

На плотных устойчивых грунтах допускается применять для устройства фундаментной подготовки сухую цементно-песчаную смесь без щебня. Для этого на каждый мешок цемента (50 кг) добавляют 700 кг песка и хорошо перемешивают. После этого смесь высыпают в котлован, выравнивают в горизонтальной плоскости и поливают водой через распылитель. Для обеспечения необходимой влажности во время схватывания рекомендуется накрыть материал пленкой.

Подготовка под монолитный ленточный фундамент, 5 этапов

После выполнения разметки в соответствии с проектом и выемки грунта на необходимую глубину под всеми стенами, приступают к устройству фундаментной подготовки:

  • дно траншеи выравнивают и уплотняют с помощью трамбовки;
  • насыпают щебеночный слой толщиной 50-100 мм, уплотняют его и накрывают слоем геотектиля;
  • устанавливают опалубку из досок шириной 150-200 мм, с установкой упоров на стенки траншеи;
  • для увеличения прочности по всей длине укладывают стальную армирующую сетку из проволоки 6-8 мм с размером ячейки не более 150 мм;
  • заливают тощий бетон до верхнего уровня опалубки и уплотняют его с помощью виброплиты.

Укладка геотекстильного полотна предотвратит протекание цементного раствора из бетонной смеси вниз и обеспечит качество фундаментной подготовки. Допускается заменить полотно заливкой слоя горячего битума, но такой слой обойдется дороже. Армирующая сетка должна быть приподнята над полотном на 5 см, опираясь на камни или специальные пластиковые опоры. Расстояние от крайней проволоки до стенки опалубки должно быть не менее 25 мм.

Засыпка и трамбовка

Песчаная подложка ― промежуточное звено, соединяющее основание постройки с грунтом.

Насыпая, необходимо соблюдать технические требования:

  • Делать откосы крутизной 1:1,5;
  • Укреплять посевом травы, одерновкой и другими доступными способами;
  • Следить, чтобы размеры в верхней части совпадали с габаритами наружной стороны возводимого здания, увеличенными на величину бермы (1,5 м);
  • Выполнять уклон не менее 3° от центра к наружному периметру.

Трамбуют песчано-гравийную смесь виброинструментами. В их числе:

  • Вибронога. Приводится в действие дизельным или карбюраторным двигателем. Используется на площадках с ограниченным пространством, например, при устройстве подложки для фундамента. Рабочим органом аппарата является пята длиной 33 см, шириной ― от 15 до 30 см.
  • Виброплита. Применяется в обустройстве основания плитного типа.
  • Виброкаток. Используется для уплотнения песочной прослойки на больших стройплощадках.

Какие бывают и как выбрать?

На практике активно используют различное сырье для устройства демпферной прокладки под монолитную плиту.

Выбор материала обосновывают такими причинами, как:

  • проектные условия строительства;
  • материальные возможности заказчика;
  • технические характеристики сырья.

Чаще всего для изготовления подушки используют бетон, песок, щебень, песчано-гравийную смесь. При многоэтажном строительстве не ограничиваются одним слоем, а устраивают подушку, как комбинацию нескольких прослоек из различных материалов.

Бетонная

В данном случае бетонную подушку следует рассматривать как отдельный конструктивный элемент, а не часть плиты фундамента. Для изготовления подложки используют бетон высоких марок прочности, чтобы обеспечить необходимое сопротивление силовой конструкции силам морозного пучения грунта.

Поверхность слоя должна быть выравнена строго по одному уровню в горизонтальной плоскости для того, чтобы строение имело ровное расположение и не дало крен в процессе эксплуатации. Поскольку бетон сам по себе является дорогостоящим материалом, с целью экономии уменьшают высоту такой прослойки за счет устройства песчаной подложки под ним.

Песчаная

  • стойкость монолитной плиты;
  • защиту от почвенной влаги;
  • допустимый уровень нагрузки на силовую конструкцию;
  • снижает вероятность осадки дома.

Ограничиться песчаной подушкой под монолитную плиту можно только при строительстве зданий высотой до одного этажа.

Виды песка, которые используют при засыпке подложки:

  • речной – с минимальным количеством примесей;
  • карьерный – после просыпки и промывки от частиц глины;
  • морской – после очистки и гидромеханической обработки.

Из других материалов

Бывают ситуации, когда необходимо использование дополнительных материалов:

  1. Когда строительство ведется на нестабильных грунтах со слабой несущей способностью, то для усиления основания песчаной подушки недостаточно. В этом случае используют щебневую засыпку с размером гранул от 20 мм. Такой материал лучше противостоит усадке и пучению грунта в зимний период, обеспечивая целостность и устойчивость фундамента.
  2. На почву из глины практикуют использование подушки из гравийно-песчаной смеси. В данном случае щебень можно заменить или разбавить боем кирпича или мелкообломочными камнями. Такой слой будет являться надежной защитой от проникновения в фундамент грунтовых вод.

Особенности щебневой подушки под фундамент

Говоря о подложке из щебня под основание строения, как правило, подразумевается применение не только этого сыпучего материала, но и песка. Безусловно, существуют варианты, когда подушку делают исключительно щебневой, но только тогда, когда основу почвы составляет песок. В остальных случаях задействуют оба сыпучих материала.

Подложка из щебня актуальна при строительстве фундамента для загородных коттеджей и домов, имеющих как небольшие, так и внушительные размеры. Никаких ограничений относительно конструктивных материалов, из которых возводятся постройки нет. Конструкции могут быть и облегченными, и достаточно тяжелыми. Прочности гравийного щебня достаточно, чтобы выдержать большие нагрузки.

Каким требованиям должна отвечать подушка фундамента

К подушке под любой фундамент применяют следующие требования:

  • используемый материал не должен содержать примеси растительного происхождения. Песок и гравий должен быть чистым, без посторонних вкраплений;
  • материал не должен обладать пучинистостью;
  • подушка должна легко переносить циклы замерзания-оттаивания, при этом не терять своих свойств;
  • даже при существенной нагрузке материал должен свободно пропускать воду, выполнять функцию дренажа.

Всем этим требованиям как раз и отвечает песчано гравийная подушка под фундамент

Но тут очень важно правильно подобрать исходный материал. Песок берется чистый, без посторонних примесей. Величина фракций должна быть от 1 до 2,5 мм

Величина фракций должна быть от 1 до 2,5 мм.

Что касается гравия, то тут важно правильно подобрать размеры и марку прочности материала. Поставщики могут предложить несколько видов:

  • щебень гравийный – получают путем просеивания горных пород. Такой материал отличается достаточно прочностью, при этом стоимость его весьма доступна. Именно такой вариант используется наиболее часто;
  • гранитный – это более дорогой, но и наиболее прочный материал, его минимальная марка составляет М1200. Его производят путем дробления гранитных блоков. В виду своей дороговизны используется не так часто, как первый вариант;
  • известняковый – недорогой материал, обладающий низкой прочностью. Можно использовать в качестве подсыпки только при строительстве небольших домов с малой массой.

Существует и еще более дешевый вариант. После дробления бетонных конструкций также остается щебень. Его тоже можно использовать для создания подушки под фундамент (конечно, при условии достаточно прочности), хотя многие специалисты делать этого не рекомендуют.

Чтобы подсыпка под основания выполняла все возложенные на нее функции, необходимо чтобы используемый гравий имел следующие два основных параметра.

Во-первых, величина фракций должна лежать в пределах от 20 до 40 мм. Во-вторых, марка прочности материала должна равняться или быть больше М1200. В этом случае полученная подушка будет без проблем справляться со всеми поставленными перед ней задачами.

Сколько щебенки надо добавлять на один куб пескобетона разных марок: М200, 250, М300 и прочие

Прежде чем приступить к рассмотрению пропорций компонентов смеси разных марок, необходимо перечислить несколько допущений, которые нужно знать исполнителю, перед тем, как он приступить к приготовлению бетона:

  • количество цемента необходимо отмеривать с точностью в ОДИН килограмм, других компонентов — до ПЯТИ, воду необходимо добавлять постепенно, до получения нужной консистенции;
  • необходимое количество воды необходимо добавлять порциями, а не сразу, табличный объем делится на 3-4 порции, которые вводят в состав постепенно до получения нужной консистенции;

Справка. Опытные строители добавляют воду «на глаз», не ориентируясь на рекомендации и стандарты.

приготовление бетона марок до М300 необходимо осуществлять с использованием цемента, марка которого не выше марки бетона, это позволяет минимизировать затраты, изготовление смесей марок свыше М300 нужно выполнять с использованием цемента, марка которого выше марки бетона в 2-2,5 раза.

Расход щебня на 1 кубометр бетона различных марок возможно рассчитать в соответствии со следующей формулой:

Vщ=1000/(А·V/рпщ + 1/рщ), где:

  • А — коэффициент раздвижки цементных зерен, у каждой марки свое значение, востребованный портландцемент М400 имеет показатели в 1,05-1,15, для расчета берется среднее значение, т.е.
    1,1;
  • V — показатель пустотности, зависит от фракции и марки;
  • pпщ — объемная плотность;
  • pщ — средняя плотность.

Справка. Все расчеты в данной формуле осуществляются в кг/куб.дм.

Таким образом, для выполнения расчетов необходимо знать марку по прочности, размер и плотность щебня.

Расход цемента и прочих компонентов, пропорции в 1 м3 смеси

Рассматривать необходимое количество щебня на кубометр бетона нецелесообразно без приведения информации об объеме других компонентов. Далее представлена таблица пропорций компонентов бетона на основе цемента М400

Данная марка цемента наиболее востребована и реализуется в мешках, что особенно важно для частных застройщиков. Другие марки цемента реализуются в основном «россыпью» или в биг-бэгах — мягких контейнерах весом в 1000 кг

Проектная марка бетона Пропорции Ц:П:Щ:В
100 1:4,5:7:0,5
150 1:3,5:5,7:0,9
200 1:2,8:4,8:0,5
250 1:2,3:3,8:0,6
300 1:1,9:3,7:0,5
400 1:1,2:2,7:05
500 1:1:2,3:0,5
600 1:0,9:2,1:0,5

Виды подушек

Подушка под фундамент цокольного этажа считается своеобразной прослойкой, разделяющей грунтовый состав и основание сооружения. Чтобы выбрать правильный материал и устроить подушку своими руками, необходимо не только изучить пошаговую инструкцию выполнения работ, но и уточнить особенности почвенного состава на площадке, определить предполагаемую нагрузку.

Watch this video on YouTube

Из песка

Этот строительный материал считается наиболее доступным и применяется в случаях, когда для строительства выделен небольшой бюджет. Песок отличается определенными свойствами, позволяющими использовать его для проведения подобных работ:

  • подушка из песка устраивается под столбчатый фундамент, возводимый под одноэтажное сооружение;
  • если объект возводится из легких материалов, или уровень грунтовых вод достаточно глубокий.

При выполнении работ обратите внимание на определенные моменты:

  • песчаная поверхность должна получиться максимально ровной;
  • насыпной материал тщательно трамбуется;
  • оптимальная высота подушки – двадцать – сорок сантиметров.

Из гравия

По слабому грунтовому составу один песок оказывается малоэффективным, и площадка усиливается гравием. Этот вариант подготовки не позволяет фундаменту давать усадку.

Подушка из пгс выгодно отличается от предыдущего варианта, как более прочное и выносливое основание, потому что основным компонентом является гравий.

Как делается такое основание? Перед засыпкой щебенки под монолитную плиту фундамента, дно траншеи выстилается речным крупнофракционным песком, который разравнивается и уплотняется. После этого насыпается щебенка до двадцати – двадцати пяти сантиметров высотой. Все уплотняется, чтобы исключить образование пустотных участков.

Песчано-гравийная

Если вами выбран этот вариант подушки под фундаментную конструкцию для дома, предстоит выполнить следующие работы:

  • котлован или траншея по дну прокладываются бутом, диаметр которого не должен превышать пятнадцати сантиметров. Если глубина котлована позволяет, и вы предполагаете, что нагрузка от объекта будет существенной, бут разрешается уложить в два слоя;
  • насыпается слой гравия высотой до десяти – двадцати сантиметров;
  • после этого устраивается прослойка из песка, чтобы укрыть гравий;
  • все обильно увлажняется;
  • в случае необходимости песок разрешается добавить и снова пролить водой, пока поверхность не будет представлять песчаную корку;
  • участок трамбуется и снова поливается.

Такой вариант подушки рекомендован к устройству на глинистой почве. Она не пропускает влагу, защищает от грунтовых вод, но не отменяет необходимость обустройства гидроизоляции.

Подушка такого типа устраивается под хозяйственные постройки, для бани или гаражного помещения.

Watch this video on YouTube

Бетонная

Такой вариант монолитной основы является наиболее прочным. К сожалению, из-за высокой стоимости материалов и работ, заливка бетонной подушки фундамента применяется редко.

Как правильно залить такую подушку? Технология устройства отличается определенными сложностями:

  • на площадке вынимается лишний грунт;
  • проводится подсыпка, устраивается гидроизоляционный слой;
  • укладывается бетонный раствор высотой до одного сантиметра;
  • по проектной схеме устраивается армирование;
  • заливается бетонная смесь, трамбуется.

Второй способ устройства бетонной подушки – установка железобетонных блоков стандартных размеров, изготовленных в заводских условиях.

Как сделать такую подушку под фундамент? Необходимо выровнять грунт, уложить полуметровый слой песка, установить блоки.

Нужна ли она

Несмотря на важную и ответственную роль песчаной подушки, нередко звучат доводы против ее использования.

Аргументы, которые приводят противники подсыпки, звучат следующим образом:

  • Как бы тщательно ни трамбовался слой песка, некоторая осадка будет присутствовать в любом случае. Чем толще подушка, тем сильнее осадка, которая создает существенную опасность для ленты из-за своей неравномерности. Из-за этого толщину подсыпки ограничивают — она не должна быть больше, чем трехкратная ширина ленты.
  • Слой песка, засыпанный в траншею, выкопанную в глинистом грунте, станет аккумулятором для влаги. Глина не выпустит ее из углубления, поэтому необходима качественная дренажная система.
  • Слой подушки приходится учитывать при расчете глубины траншеи или котлована, что увеличивает объемы земляных работ и количество вынутого грунта.

Специалисты, имеющие многолетнюю практику, единодушны во мнении, что основной функцией подушки является выравнивание дна траншеи (или котлована). Образовать ровную и горизонтальную площадку одним только рытьем никогда не удается.

Все попытки в этом направлении оборачиваются значительной тратой времени без удовлетворительных результатов, поэтому подсыпка позволяет сократить время подготовки. В отношении дренажа ситуация обычно известна заранее, поскольку гидрогеологическая обстановка на участке анализируется в первую очередь.

Поэтому приоритетная задача подушки — образование ровной и горизонтальной опорной линии на нужном уровне высоты.

Остальные функции песчаной засыпки можно считать дополнительными, хотя и они имеют немалое значение и выполняются вполне эффективно.

Существует несколько вариантов конструкции подушки под ленту:

  • Песчаная. Представляет собой слой песка определенной толщины, максимально уплотненный и горизонтальный. Распределяет нагрузку от веса ленты и постройки, обеспечивает отсечку от грунтовых вод, позволяет заменить неподходящий грунт на более стабильный и дешевый речной песок. Используется преимущественно для относительно легких построек, под тяжелые и массивные здания такая подушка не используется.
  • Гравийная подушка. Используется слой гравия или щебня, позволяющий значительно увеличить вес постройки. В частном строительстве такой тип подушки используется достаточно широко, поскольку позволяет более плотно утрамбовать слой засыпки и обладает высокой несущей способностью для любых домов. В составе гравийной засыпки песок также присутствует, заполняя полости между более крупными элементами, что делает слой более плотным. Обычно присутствует 60% щебня и 40% песка.
  • Бетонная стяжка (подбетонка). Представляет собой слой заливки из бетона меньшей плотности. Наиболее прочный и надежный вариант подушки, обеспечивающий горизонталь и высокую несущую способность. Применяется для самых тяжелых построек, обходится в значительные суммы.

Выбор наиболее подходящего варианта обусловлен весом будущей постройки, особенностями грунта и прочими факторами. Он производится во время создания проекта, при расчетах фундамента.

Расчет количества материала для обустройства подушки из щебня

Чтобы определить расход сыпучего материала, необходимо знать объем подложки и вес задействованной фракции. Этот показатель можно посмотреть либо в сертификате качества, либо использовать общее усредненное значение. Последнее составляет 1450 килограммов на кубический метр. Одна тонна щебня заполняет собой объем, равный 0,67 кубических метров. Достаточно разделить объем подушки на этот параметр. Результатом становится нужное количество щебня.

Если есть возможность узнать точный вес фракции, расчеты будут более точными. Кроме того, необходимо учитывать и то, что подушка чаще всего обустраивается комбинированной, а, значит, часть объема займет речной песок. Его расход увеличится при замене верхних слоев проблемного грунта. Сыпучие материалы лучше заказывать с запасом в 10-20 процентов. Иначе потом придется производить дополнительную закупку. Не следует забывать и о том, что щебень используют и для фундамента, поэтому его потребуется больше, нежели просто для подушки.
