Преимущества автономного отопления
По сравнению с нашей страной Европа не может похвастаться большими запасами угля, нефти и газа, поэтому сжигание дорогого топлива, которое приводит к потере более 30% тепла во время его доставки по трубопроводам, является для них непозволительной роскошью.
На территории бывшего СССР часто можно было встретить гигантские котельные. А если кто-то вспоминал печку, то чаще всего это слово вызывало в памяти образ буржуйки 20-х годов прошлого века. Но в действительности это самодельное кривобокое сооружение обладает более высоким КПД — более 80%. Обычная котельная ему проигрывает, даже несмотря на то, что у нее КПД выходит больше — на уровне 90%. Однако пока тепловая энергия дойдет до потребителя, теряется 35%, еще от 5 до 10% уходит в воздух, пока тепло распределяется по квартирам через трубы.
Несмотря на прекрасные характеристики современных электрических обогревательных приборов, они не оправдывают ожиданий, поскольку в результате их работы нагревается только воздух, а при наличии хороших сквозняков он не задерживается в помещениях. Поэтому, если зимой выключить на ночь электроприбор, то уже через 15 минут в комнате похолодает на 2-3 градуса. Находиться в помещении без вентиляции невозможно, поэтому в помещение площадью 16 м2 необходимо устанавливать прибор мощностью 3-5 кВт, причем он должен трудиться на протяжении всей ночи, чтобы прогреть комнату. И если владельцы квартиры привыкли держать открытой форточку, то страшно подумать, к каким расходам приведет их желание жить в тепле.
Предлагаемые сегодня чугунные печи и камины для дома намного превосходят своих предшественников и потому гораздо лучше обогревают помещения.
Понять, почему современные печи-камины очень популярны среди владельцев дач и коттеджей, можно, познакомившись с их преимуществами:
- экономность;
- простота розжига;
- быстрый прогрев помещения;
- универсальность применения — есть модели, которые дополнительно оборудованы варочными поверхностями;
- мобильность и компактность;
- простота и безопасность эксплуатации;
- возможность удаления золы во время работы;
- разнообразный дизайн;
- длительный срок службы.
Хотя они имеют и определенные минусы — для поддержания их работы у владельца должен быть определенный запаса дров и место, где они будут храниться.
В последнее время все чаще в современных загородных домах можно встретить печи-камины с водяным контуром отопления. И, учитывая, как быстро развиваются технологии малоэтажного строительства, уже многим по силам самостоятельно выполнить монтаж печи-камина в деревянном доме.
Виды дровяных печей
Печи, в которых сжигают дрова, классифицируют на следующие типы:
-
Чугунная дровяная печь — устройство нагрева помещения, используемое как дополнительный источник тепла. Дым и газы удаляются из него по гофрированному дымоходу или рукаву. Печь из чугуна нагревает воздух в доме очень быстро и монтируется в любой зоне дома. Оснащённая воздуходувом, она позволяет комнатной температуре оставаться комфортной долгие часы.
-
Металлическая дровяная печь — сооружение, способное нагревать воздух в помещении за поразительно короткий срок, поскольку создано оно из стали, удерживающей тепло. Но эффект от работы металлической печи исчезает быстро, ведь её стенки делают из тонкого материала. Поэтому, чтобы избежать моментального понижения температуры в доме, печь следует сооружать из листов нержавеющей стали, создавая толстые швы, которые обезопасят конструкцию от появления трещин.
-
Кирпичная дровяная печь — наиболее надёжное устройство для обогрева помещения, требующее больших затрат на сооружение. Печь из кирпичей оснащена дымоходом змеевидной формы, благодаря чему из дома долго не уходит полученное тепло. Правда, этому устройству на создание комфортной температуры необходимо много времени, что отличает его от металлической печи. Зато помещение, нагретое кирпичным сооружением, долго не остывает, а сама печь может использоваться для приготовления еды.
В деревянном доме разумнее ставить компактную печь из кирпича отопительно-варочного типа. А теплоёмкость устройства должна быть средней.
Особенности
Сегодня отопительные котлы обладают достаточной мощностью для обогрева помещений различного назначения. Они экономичны. Время их беспрерывной работы составляет практически весь отопительный сезон.
Эти приборы могут работать на дровах, угле, пеллетах (древесных отходах, спрессованных и переработанных в гранулы), брикетах, торфе, дровяном газе.
Типы котлов
В зависимости от вида твердого топлива они подразделяются на следующие типы:
- дровяные (отапливаются не только дровами, но и пеллетами);
- универсальные (для работы используют разные виды топлива и их сочетания);
- газогенераторные котлы (у них повышенный КПД, работают на дровах и древесном газе).
Модели последнего вида более удобны в применении, так как внутри них не скапливается сажа, а золы остается минимум.
Различают модели котлов длительного горения, зависимые от носителя электроэнергии и независимые.
Такое оборудование для отопления работает по принципу верхнего горения (очаг горит сверху вниз). Камеру сгорания, расположенную в верху конструкции, заполняют топливом. Вентилятор нагнетает воздух по воздуховоду, и тепло, выделяющееся при сгорании, отправляется в теплообменник. Объем камеры сгорания – около 500 дм3, поэтому такое отопительное устройство может без перерыва работать несколько дней.
Достоинства
Конструкции длительного горения – отопительные приборы, пользующиеся большой популярностью среди населения. Объясняется это множеством их достоинств: это не только использование топлива различных видов, но и долгое время их горения, а также простота и экологическая безопасность их применения.
Котел такого типа в его современной вариации – это конструкция, оснащенная автоматикой, вентилятором для увеличения давления в системе. При малом количестве потребляемого топлива такие приборы могут поддерживать температуру в помещениях большого размера.
Большой минус конструкции – высокая стоимость, более 1000 у. е.
Положительные и отрицательные моменты печного отопления в частном доме
В большинстве случаев печное отопление устраивается в случае необходимости, при отсутствии магистрального природного газа. Но отопление с помощью печи имеет свои достоинства и недостатки, о которых тоже неплохо было бы знать.
Какие недостатки?
К отрицательным моментам можно отнести:
- Достаточно долгое нагревание печи, а значит — и помещений. Это происходит из-за длительного прогревания стенок и теплоносителя в системе.
- Не очень высокий КПД кирпичного строения. Чтобы его увеличить, приходится устраивать более высокий дымоход, делать его лабиринтного типа, чтобы тепло дольше оставалось внутри конструкции.
- Кирпичная печь занимает достаточно большую площадь, но только при таких масштабах она способна обогреть несколько комнат одновременно.
- В отличие от отопления природным газом печь должна на протяжении всей ее топки находиться под присмотром, так как кирпичные варианты требуют постоянного добавления топлива. Чугунные печи длительного горения являются исключением, так как закладка дров производится один раз за сеанс топки.
Положительные моменты
Есть у печного отопления немало и положительных качеств, которые часто бывают решающими в выборе именно его для устройства в частном доме.
Достоинства и недостатки
Использование отопительных контуров на основе печей встречается сегодня довольно часто. Особенно популярен такой вариант для небольших дачных домов, где ставить дорогостоящие газовые либо электрические котлы просто нет смысла.
Такая система отопления имеет ряд плюсов, среди которых:
Схема работы кирпичной печи.
- Быстрая, простая установка печи. Можно купить небольшую металлическую печь, которая обеспечит эффективное автономное отопление. хотя можно сложить и обычную кирпичную печь, которая прослужит долго.
- Простота обслуживания. Необходима только регулярная чистка топки. Для частного дома подобная установка считается идеальным вариантом, так как дорогостоящее обслуживание не требуется.
- Система достаточно эффективная, при правильно установленном оборудовании КПД составляет около 60%, если система работает на жидком топливе.
- Есть возможность совмещения печи и камина, то есть для частного дома можно не только сделать отопительную систему, но и улучшить декор.
- Горение можно регулировать при помощи простой заслонки.
Подобная система имеет и недостатки, о которых необходимо упомянуть:
- При установке печной конструкции потребуется довольно много полезного пространства, так как количество теплоотдачи напрямую зависит от величины самой печи.
- Разогрев система имеет длительный, то есть обеспечить мгновенное повышение температуры невозможно. Чтобы осуществить полный прогрев частного дома, должно пройти много времени.
- Санитарные нормы, касающиеся использования подобных печей, довольно строгие. Дело в том, что продукты сгорания быстро загрязняют помещение, поэтому надо организовывать постоянную чистку оборудования. Предусмотрено использование специальных средств для ухода. Но такое автономное отопление не вызывает больших проблем, если чистить конструкция регулярно, то много времени это не занимает.
- Разогрев частного дома неравномерен. Самая высокая температура наблюдается около печи, в дальних комнатах частный дом отапливается не так хорошо.
- Водяная печная система требует соблюдения противопожарных мер.
Регистр для печного отопления
Схема работы металлической печи.
Чтобы оборудование водяной отопительной системы было эффективным, необходима установка так называемого регистра. Это теплообменник либо котел, часто его называют змеевик. Ставится такой регистр в печном топливнике.
Схема печного водяного отопления для частного дома включает в себя следующие элементы:
- колосник;
- конвективные трубы;
- отсекатель;
- шибер;
- инжектор;
- специальная поверхность, где можно разогревать пищу;
- люк для прочистки печи;
- герметичная дверца печи;
- зольник;
- камера горения.
Регистры, или котлы под водяное отопление, в данном случае лучше всего делать из листовой стали либо трубы с толщиной стенки от 3 до 5 мм.
При изготовлении емкости своими руками необходимо учитывать, что для соединения деталей применяется только сварка. При подключении труб отопления необходимо использовать специальные соединительные элементы в виде муфт, фитингов и прочего. Использование именно такой конструкции для своего дома позволяет сэкономить на котле, материалы для изготовления которого обойдутся намного дешевле, чем при покупке уже готового. Самым оптимальным вариантом является использование обычной металлической трубы под водяное отопление, в которой просто прорезаются отверстия для входов и выходов трубопровода.
При сооружении теплообменника для частного дома надо учитывать и толщину стенок конструкции. Если печь будет работать на дровах, то стенки могут быть тоньше, но если планируется водяное отопление при помощи угольных брикетов, то толщину лучше сделать больше
Если не обратить внимание на такую деталь, то котел быстро прогорит, а значит, в скором времени его придется менять. Для такой работы придется разбирать печь, то есть после замены делать печь надо будет фактически заново своими руками
Змеевики из листовой стали
Толщина стали для данного вида обменника должна составлять не менее 5 мм. В конструкции также используется профиль 60 х 40 мм и патрубки 50 мм, которые служат для ввода и вывода воды. Размер обменника зависит напрямую от длины топливника вашей печи.
Если обменник из стали планируется встраивать отопительно-кухонную печь, то целесообразнее будет соорудить конструкцию таким образом, чтобы раскаленный газ обтекал верхнюю полку обменника и выходил в дымооборот, находящийся в передней части змеевика. В таком случае над змеевиком можно установить варочную поверхность.
Кроме того, существует вариант изготовления теплообменника из листовой стали в виде книжки, соединив стенки обменника трубами или профилем. В этом случае у регистра отсутствует верхняя полка, а для лучшей циркуляции можно добавить соединительных труб в верхней части регистра. Ввод и вывод можно делать как на задней части обменника, так и на боковой стенке.
В этом случае варочную плиту можно размещать прям над поверхностью регистра.
Расчет мощности и выбор системы
При выборе отопительной системы главный критерий – это доступность топлива. При постоянном проживании наиболее предпочтительный вариант – это газ. При его отсутствии стоит выбрать электричество. Ну а если и его нет, тогда твердотопливный вариант, который хоть по закупке и не самый дорогой, но постоянная транспортировка, а при проживании на даче угля или дров понадобиться много, и специфика эксплуатации скажут свое слово. Если же дача является местом временного отдыха ситуация меняется. В таком случае установка отопления с водным контуром потребует постоянного слива воды, хотя есть альтернатива с использованием антифриза. Даже в последнем варианте систему необходимо каждый раз запускать и останавливать, а кроме того, ждать полного прогрева.
Намного удобнее и проще использовать электрические переносные ИК-излучатели, масляную батарею или стационарные ИК-панели для обогрева дачи в дни посещений. А также неплохим вариантом остается чугунная или стальная печь на угле или дровах, обеспечивающая быстрый нагрев помещения и всего дома. Конечно, при этом должен учитываться материал изготовления дома. Ставить печь в брусовом или доме из сруба небезопасно, поэтому ИК-приборы – это лучший выбор, но монтировать их под деревянные панели не получится из-за сильных теплоизолирующих качеств древесины. Если дача из кирпича или бетона, печь или водяное отопление будет оптимальным выбором. Подача тепла, регулирование, коэффициент теплоотдачи и его обратка в системе загородного дома или коттеджа прежде всего должны быть экономично выгодными. Обогревательные приборы можно сделать своими руками или выбрать в магазине, технология работы у них одинаковая и отопить дом можно любым вариантом. Желательно выбирать бюджетное отопление, которое имеет дистанционное включение.
На что обратить внимание при выборе печи?
Чтобы не разочароваться в своем решении, выбирать печь следует, ориентируясь на следующие моменты.
Если перед вами возникла задача купить печь-камин на дачу длительного горения, наилучшим решением будет приобрести оборудование, предлагаемое производителем. Если у вас есть возможность купить аппарат, изготовленный местными сварщиками, то следует сразу же отмести подобный вариант. Уровень профессионализма таких умельцев позволяет лишь добиться внешнего сходства изделия, однако в плане качества они не могут соблюсти необходимых требований. Причина этого заключается в том, что при изготовлении печи используется не обычная сварка, а более сложная технология
Если же вы купите изделие, которое было создано силами таких мастеров, то при взаимодействии с критическими температурами конструкция такой печи начнет довольно скоро разрушаться
Также важно учесть при выборе печи использование в ней конструктивных элементов. Для топки таковыми считаются специальные каналы для дожига газов, больше известные как жиклеры
Для их размещения может отводиться любое место Поэтому убедившись, что они имеются, вы не совершите ошибку, решив купить подобный вариант
Также необходимо обращать внимание на то, как выглядит выбираемая печь-камин длительного горения. Необходимо помнить, что это место служит нам в целях отдыха и расслабления Поэтому лучше всего, чтобы мы имели возможность созерцать живой огонь, который имеет эстетичное обрамление
В то же время важным критерием является и цена камина. Если рассматривать ассортимент компаний, которые специализируются на выпуске подобных отопительных установок, то у них можно обнаружить широкий выбор подобных агрегатов, отличающихся по различным параметрам.
Принцип установки и работы системы
Схема водяного отопления двухэтажного дома на дровах
Уважаемые посетители. Сохраните себе ссылку на этот сайт в соц. сетях. Настанет момент когда в доме будет холодно и мы Вам поможем:) Поделитесь!

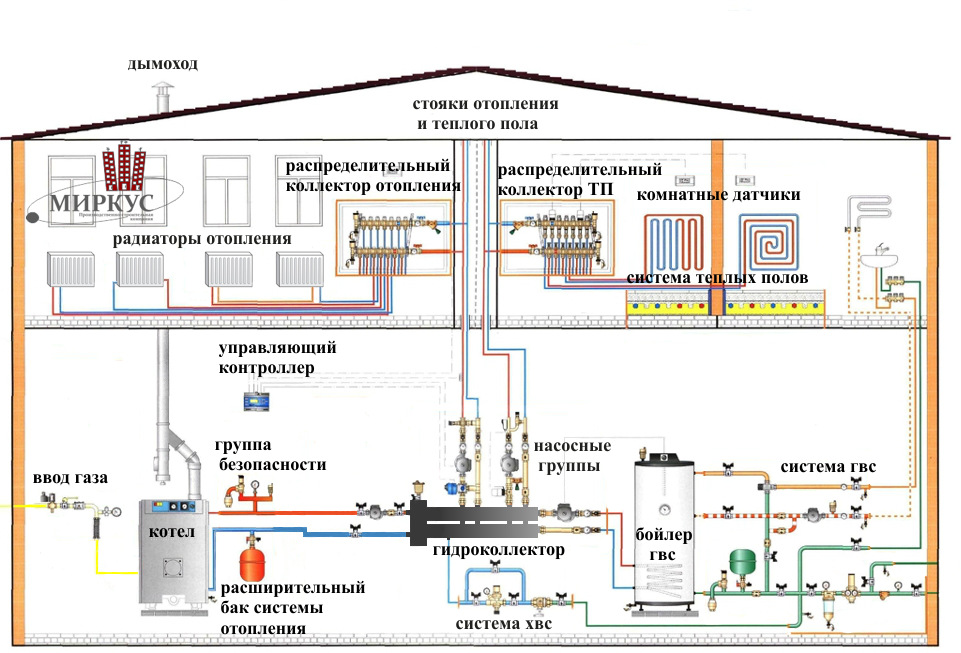

Комбинированная система отопления частного дома
В топку устанавливают котел, подсоединяют к нему две трубы — по одной идет подача горячей воды, которая направляется через расширительный бачок в систему, другая возвращает к регистру воду обратно. Таким образом, происходит циркуляция воды в системе за счет силы гравитационного закона.
Часто для хорошей циркуляции устанавливают небольшие, но мощные насосы. Такой насос обычно устанавливают на возвращающую воду трубу (обратка), этот способ особенно эффективен, когда протапливается крупное помещение, что позволяет поддерживать температуру на всех участках системы практически одинаковой.
Условия оптимальной работоспособности систем
Система будет работоспособной при условии наличия постоянной циркуляции теплоносителя в трубах. Это обеспечивается обязательным уклоном, а также желательной установкой циркуляционного насоса, гарантирующий необходимое движение и предотвращающий закипания воды.
Небольшие по габаритам, но отличающиеся достаточной мощностью насосы гарантируют хорошую циркуляцию. Они необходимы особенно при большой протяженности отопительной системы. Установка такого насоса выполняется на обратку, то есть на возвращающую теплоноситель трубу.
Рассчитывать только на насос и монтировать трубопроводы без уклона не следует, поскольку при перебоях в поставках электроэнергии может возникать закипание и выход из строя и насоса, и самой системы. В таких случаях лучше прибегать к установке расширительных баков, которые компенсируют расширение воды.
Завершаются проектные работы ознакомлением специалистов со схемами. Они помогут устранить ошибки, ведущие к нестабильной работе водяного отопления от печки. Это также возможность избегания нарушений правил безопасности.
Система «теплый пол»
Отличным способом утеплить частные владения станет система утепленного пола.
Главное удобство – не требуется много оборудования, разной аппаратуры.
На основание выкладывают гибкие, но высокопрочные шланги, через которые будет проходить горячая вода или пар. Сверху выкладку заливают цементным раствором, выполняя стяжку пола. Благодаря теплопроводности бетона, поверхность прогревается равномерно.
Всегда тёплые полы не дают помещениям выхолаживаться.
При умеренном климате такой меры бывает достаточно для создания комфорта.
Некоторые домовладельцы успешно комбинируют паровой нагрев с системой утепленного основания, что очень актуально для жителей холодных регионов страны.
Главное, чтобы установка была безопасной, а потом уже подходила под требования подбора. Далее – расчеты с учетом коэффициентов поправки, чтобы купить правильное оборудование.
Вычисления и составление схемы – самые главные этапы при прокладке линий обогрева, поэтому лучше их заказать у профессионалов.
Наглядно принцип укладки теплых полов показан в нижеследующем видео:
https://youtube.com/watch?v=0NSBDtjiyCc
Критерии выбора лучшей мини-печи
Перед покупкой стоит обратить внимание на каждую характеристику, чтобы не ошибиться в дальнейшем выборе
Объем и габариты
Производители выпускают мини-печи объемом от 9 до 45 литров. Выбирая подходящий размер, нужно ориентироваться на количество человек в семье и на величину блюд, которые вы собираетесь готовить.
- Модели объемом от 9 до 12 литров вмещают в себя один небольшой противень, на котором можно приготовить еду на семью из двух человек. Преимуществом такой печи является ее компактность;
- Электропечи объемом от 18 до 22 литров имеют большие размеры и несколько дополнительных возможностей, например, функцию гриля или размораживания продуктов;
- Самые большие печи имеют объем от 26 до 45 литров. Они больше подходят для профессиональной готовки или для семьи, состоящей из четырех и более человек.
Мощность
Мощность мини-печей напрямую зависит от их объема. Чем больше габариты устройства, тем больше мощности ему требуется.
- Небольшие печи потребляют до 900 Вт мощности;
- Электропечи среднего размера имеют мощность от 1000 до 2000 Вт;
- Большим устройствам необходимо максимальное количество энергии, чтобы качественно приготовить еду. Поэтому такие печи имеют мощность от 2500 Вт и выше.
Тип управления
Тип управления печью может быть:
Механический. Обычно более долговечный и практичный в использовании;
Электронный. Значительно увеличивает скорость работы устройства, но может выдавать сбои в работе.
Качество покрытия
При выборе подходящей модели, важно обратить особое внимание на внутреннее покрытие мини-печи. Производители заверяют, что многие электропечи оснащены сверхпрочным покрытием, которое не испортится от воздействия высоких температур и агрессивных чистящих средств
От качества покрытия напрямую зависит длительность срока эксплуатации прибора. Перед покупкой внимательно осмотрите внутренности печи на предмет повреждений и заводского брака.
Интересно! Производители делают модели, оснащенные специальным поддоном, который нужен для предотвращения загрязнения нижнего тэна.
Конструкция дверцы
Дверца мини-печи может быть сделана из:
Одинарного стекла;
Или двойного стекла.
Дверцы из двойного стекла лучше сохраняют тепло внутри электропечи и меньше нагреваются. Края дверцы также оснащены теплоизоляцией в виде специальной прокладки. Это обеспечивает дополнительную безопасность во время готовки.
Режимы
В настоящее время электропечи имеют множество возможностей, помимо выпекания. Хороший прибор должен иметь функцию включения нижнего и верхнего нагревательного элемента как вместе, так и по отдельности.
Верхний нагрев. Обеспечивает запекание корочки сверху блюда, за счет добавления мощности на верхний элемент;
Нижний нагрев. Помогает приготовить жареные блюда;
- Комбинированный нагрев. Обеспечивает равномерное выпекание под действием тепла, направленного сверху и снизу;
- Гриль. Наличие этого режима позволит приготовить вкусный шашлык или курочку гриль;
- Приготовление пиццы, тостов. Специальный режим, благодаря которому можно сделать хрустящий хлеб и основу для пиццы;
Разморозка. Позволяет быстро разморозить блюдо.
Подогрев;
Обжарка.
Установка отопительной системы в существующую печь
Зная упорство и настойчивость наших умельцев, мы не побоимся предположить, что найдутся те, кто, организуя печное отопление с водяным контуром своими руками, установит заслонку, работающую в автоматическом режиме. Такая заслонка, перекрывающая контур при отсутствии циркуляции, оборудуется системой аварийного питания, датчиками давления и температуры и при этом сверяет свою работу через спутник с подключением к интернету. Все возможно.
Просто нужно понимать одну простую вещь: есть задумки людей, желающих сэкономить, а есть трезвый инженерный расчет, при котором прорабатываются все варианты, в которых может оказаться разработанная система, иногда, может быть, и футуристические, но, как показывает практика, вполне оправданные. Чтобы более наглядно продемонстрировать, что происходит, когда устанавливаются печи отопительные с водяным контуром своими руками без твердых расчетов и упоров на действительность, приведем один маленький пример из жизни.
https://youtube.com/watch?v=CM2sqPcdF7Y
Если печь уже есть, не стоит полностью ее демонтировать. Достаточно разобрать часть конструкции и установить в нее теплообменник.
К последнему затем подключается теплообменник. При необходимости в процессе частичного демонтажа можно произвести модернизацию конструкции печи.
Еще выше обязательно монтируется расширительный бак. Он обеспечит достаточный уровень давления в системе.
Трубы нужно монтировать под углом, чтобы обеспечить нормальную циркуляцию теплоносителя.
Может потребоваться циркуляционный насос. За счет него значительно возрастет КПД отопительной системы.
- Для маленьких, хорошо утепленных домов, состоящих из одной-двух комнат и кухни, вполне будет достаточно одной отопительно-варочной печи, сложенной из кирпича.
- Для более крупных строений необходимо хорошо продумать систему отопления таким образом, чтобы от одной печи можно было отопить весь дом. Для этого используется отопление с помощью водяного или парового контура.
- Для одноэтажного строения такой контур может быть подключен к кирпичной печи или же изготовленной из чугуна. При устройстве системы в двух— или трехэтажном доме, скорее подойдет чугунная печь-котел.
Следующее, с чем нужно определиться — это вид топлива. Система может отапливаться дровами, углем, торфом, газом, дизельным топливом, электричеством или несколькими из них. От этого выбора будет зависеть, какую печь отопления приобретать.
Самодельный эффективный теплообменник
Теплообменные элементы могут быть разных форм, на фото представлен один из них. Он вмуровывается в конструкцию печи около топочной камеры, чтобы, проходя через него, вода быстро нагревалась и поступала в трубы и батареи.
Трубы входа и выхода из теплообменника выводятся из конструкции печи наружу, и к ним подключается контур отопления. Далее система заполняется водой, которая и будет исполнять роль теплоносителя.
Разводку можно выполнить металлопластиковыми или полипропиленовыми трубами
В данном случае для разводки и подключению к контуру использованы металлопластиковые трубы.
Схема дровяной печи с водяным контуром отопления
На этой схеме теплообменник расположен над топкой и показан в виде решетки красного цвета. Синей линией отмечен остывший теплоноситель, который проходит через циркуляционный насос и поступает в теплообменник — эта часть контура называется обраткой. Красной линией отмечена нагретая вода, поступающая в радиаторы.
Также в отопительном контуре устанавливается мембранный бак, который может быть расположен в любом доступном месте контура, но желательно его установить на трубе обратки.
Мембранный бак
Как выбрать проект? Порядовка
В первую очередь определитесь с условиями, в которых печь с водяным контуром будет функционировать
Если это интеграция в существующую ОС, важно обеспечить взаимозаменяемость в эксплуатации уже имеющихся коммуникаций. Для самостоятельного варианта важно определить площадь, которую будет обогревать система. Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи
Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи.
Другое дело — если площадь, количество комнат и этажей больше
Наконец, важно понять, будет ОС использоваться круглый год или только в холодное время. Если в доме живут летом, а зимой он простаивает, то после холодов и морозов система будет требовать восстановительных работ, что повлечёт дополнительные расходы
Фото 4. Пример порядовки кирпичной печи с водяным контуром: изображены начальные этапы строительства с 1 по 20.
Какие материалы потребуются
Для самой печи: бетон, раствор, огнеупорный и красный глиняный кирпич, задвижки, топочная дверка, колосниковая решётка, зольник.
Для изготовления теплообменника: металлические трубы диаметром до 50 мм или листы стали толщиной 3 мм и прямоугольный профиль 60х40 мм.
Для изготовления отводящих и подводящих коммуникаций печи: металлические трубы. Для распределения горячей воды по дому: трубы из полипропилена и радиаторы.
Необходимые инструменты
Для кладки печи, изготовления теплообменника, монтажа коммуникаций и обогревательных приборов понадобятся:
- строительный уровень;
- рулетка;
- мастерок;
- ведро;
- пассатижи;
- электродрель;
- сварочный инвертор;
- гаечный ключ;
- отвёртка.
Возможно, потребуются и другие инструменты, поскольку кладка печи с водяным контуром и разводка в каждом случае производятся с учётом индивидуальных условий.
Подготовка места
Печь с водяным контуром располагают в пожаробезопасной зоне, обладающей гидроизоляцией.
Эта область помещения должна хорошо проветриваться, а доступ к печи всегда оставаться открытым. Затем убедитесь, что место для печи ровное, а её стенки поднимутся вверх под прямым углом.
Важно, чтобы крыша позволила без препятствий вывести наружу трубу. Затем проверьте, насколько прочно основание под будущей конструкцией. Ведь печь — тяжёлое сооружение, которое требует подготовленной базы
Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу
Ведь печь — тяжёлое сооружение, которое требует подготовленной базы. Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу.
Внимание! Для достижения максимального эффекта, печь с водяным контуром располагают так, чтобы она обогревала как можно больше пространства. Это позволит уменьшить потерю тепла и снизить затраты на его производство
Постройка печи с котлом водяного отопления своими руками
Постройку начинают с фундамента. Его нижнюю часть заливают бетоном, а верхнюю — выкладывают кирпичами. Затем начинается кладка. Первый ряд выкладывают насухо, а далее — на раствор. При этом кладка производится от стенок к середине.
В процессе кладки в топку устанавливается теплообменник, а идущие от него трубы распределяются по корпусу вплоть до места входа/выхода коммуникаций. Когда наружные коммуникации смонтированы, в контур запускают воду и проводят тестирование системы на герметичность. Если проверка прошла успешно, печь с водяным контуром признаётся готовой к эксплуатации.
Сложности при строительстве и наладке
Главная сложность при строительстве печей с водяным контуром — их интеграция в существующую планировку здания. Приходится искать в нём удобное место, а потом адаптировать к условиям работы печи.
Если заложить конструкцию системы в перспективу ещё на этапе проектирования здания, то удастся просчитать все нюансы и сделать КПД отопительной системы максимально высоким.
Элементы водного контура (теплообменник, трубы для выхода горячей воды и входа обратки) лучше протестировать сразу после изготовления и до установки.
Если все уже построено и смонтировано, а теплообменник вдруг потечёт, придётся разбирать кладку и отсоединять коммуникации, чтобы устранить обнаруженный дефект.
Другая проблема при строительстве системы может возникнуть из-за давления. Жидкость по водяному контуру движется под действием собственного давления. Но его не всегда достаточно, чтобы теплоноситель попал в отдалённые участки помещения. Тогда на помощь приходит электронасос для равномерного распределения тепла по всем участкам здания.
Теплообменник
Простое решение
Дано: готовая кирпичная печь. Это может быть отопительная, отопительно-варочная печь или вообще камин — для нас непринципиально.
Цель: развести от нее тепло по дому с минимальными затратами.
Простейший выход — изготовить и поместить в топку обыкновенный змеевик. Впрочем, форма теплообменника может быть любой.
Важны лишь три фактора:
- Максимальный перепад высоты между входом и выходом.
- Максимальная площадь поверхности.
- При этом теплообменник не должен препятствовать горению и загрузке топлива.
Перед вами пара схем теплообменников, удовлетворяющих всем условиям.
Эффективное решение
Однако в том случае, если печь строится с нуля, можно постараться сделать наш самодельный котел максимально эффективным.
Какие условия для этого желательно выполнить?
- Продукты сгорания топлива должны покидать дымоход с минимально возможной температурой. Чем больше тепла печные газы отдадут внутри печи — тем выше ее КПД.
- Теплообменник желательно расположить вне топливника. С чем связана столь странная инструкция? Ведь пламя топки — область с самой высокой температурой! Дело в том, что пламя — это сгорающие летучие частицы. Отбирая у него тепло и охлаждая, мы провоцируем неполное сгорание топлива. Стало быть, опять-таки снижаем КПД печи.
- Вода в теплообменнике должна двигаться навстречу тепловому потоку. То есть холодный теплоноситель должен контактировать с наиболее холодными печными газами, нагревшийся — с более горячими. Таким образом, мы сохраняем постоянно большую дельту температур между двумя средами, и, значит, делаем нагрев наиболее эффективным. Кроме того, резко уменьшается количество конденсата на теплообменнике, губительного для коррозионно-нестойкой стали.
Решение простое до смешного: колпаковый дымоход с помещенным в него теплообменником, вмещающим большой объем теплоносителя.
Перед вами колпаковый дымоход. Горячие продукты сгорания задержатся в колпаке вплоть до остывания.
Простейший вариант такого теплообменника — регистр, несколько сваренных вместе в единый контур труб большого диаметра.
Вертикальный регистр из стальных труб — эффективный и дешевый в изготовлении теплообменник.
Чего мы достигаем такой схемой?
- Печные газы задерживаются в колпаке. Причем наиболее горячие собираются в его верхней части. Движение по дымоходу за пределы колпака продолжают отдавшие тепло продукты сгорания, опустившиеся вниз.
- Ничто не препятствует горению в топливнике. Тем самым мы обеспечиваем максимально полное сгорание горючего.
- Естественная циркуляция в помещенном в колпак теплообменнике происходит снизу вверх. То есть с нижними слоями наиболее холодных продуктов сгорания контактирует теплоноситель, только что поступивший в теплообменник. По мере нагрева он перемещается вверх, и там нагрев продолжают более горячие печные газы.
https://youtube.com/watch?v=j-NSSzNJ_wU
Все условия соблюдены. Эффективность предложенной схемы — максимальная для самодельного отопительного устройства.
