Как снять патрон с шуруповерта. виды крепления патронов и др

Схема работы с быстросменным держателем

Смена режущего инструмента может производиться без остановки вращения шпинделя. Патрон имеет конус отверстия, соответствующий конусности хвостовика. Инструмент вставляется вместе со сменной втулкой, на ней есть 2 паза, а внутри корпуса быстросменный сверлильный патрон имеет 2 шарика и углубления для них. Совмещение пазов на сменной втулке с шариками обеспечивает надёжность зажима инструмента в держателе.

Крепления фиксируются наружным зажимным кольцом. При смене сверла кольцо поднимается до упора вверх, открывая пазы, куда при вытаскивании втулки вдавливаются фиксирующие шарообразные крепления. Вставка втулки также происходит при поднятом внешнем кольце. При опускании его шарики совмещаются с пазами втулки и вдавливаются внутрь.

Чтобы во время работы не произошло самопроизвольного высвобождения инструмента, быстросменный сверлильный патрон оснащён стопорным кольцом. От шпинделя сверлу передаётся вращение посредством конуса хвостовика на втулку, надёжно удерживаемую шариками в корпусе. Такое устройство сверления с вертикальной подачей. Для горизонтального сверлильного станка кольцо фиксации шариков оснащено пружинами, закрывающими отверстия в корпусе, предотвращающими западание их внутрь отверстий, что привело бы к периодическому высвобождению втулки с разных сторон.

Чтобы работа происходила быстрее, перед её началом происходит подготовка свёрл. Они закрепляются в сменных втулках, соответствующих внутреннему размеру патрона и раскладываются по порядку использования. При сверлении отверстий большого диаметра применяется двухкулачковый быстросменный сверлильный патрон. Принцип работы с ним тот же, но трёхкулачковый быстрозажимной, имеет (по ГОСТ) меньшие возможности по максимальному размеру зажима.

Патрон сверлильный самозажимной, так же как и быстрозажимной, соответствует ГОСТ по соответствию конуса Морзе с диапазоном зажима. Тем более, что быстрозажимными могут называться обе категории патронов, но к самозажимным относятся только те, которые фиксируют сверло при помощи гайки на корпусе, без задействования ключа. В16 и В18 являются наиболее часто используемыми конусами для всех видов безрезьбовых патронов. Разную степень биения имеет патрон сверлильный самозажимной. С повышением конуса Морзе, увеличивается его допустимое значение, не зависимо от точности самого станка.

Способы крепления

Патрон на валу у дрели электрической или ручной крепится двумя способами — конусное соединение и резьба, так что разновидностей здесь минимум. На практике встречаются устройства с метрической или дюймовой резьбой, а на корпусе изделия, даже самого малогабаритного обязательно присутствует маркировка.

Например, обозначение такого вида 1,5-15М13х1,2 расшифровывается так:

1,5—15 — это диаметр хвостовой части режущего инструмента в миллиметрах;
М13 — резьба метрическая с диаметром 13 мм;
1,2 — шаг резьбы.

При использовании резьбы в дюймах — UNF и указывается диаметр: 1/2”. Этот вид соединения считается международным и применяется во всех инструментах зарубежных производителей. Для особой надежности на вал ставят стопор, в виде винта на левой резьбе — это надо учитывать, когда путаетесь, как разобрать патрон импортной дрели. Выкручивать его необходимо только по часовой стрелке.

Во втором способе используется конус Морзе, который сегодня чаще называют конус инструментальный. Вал имеет на конце конусную часть, на которую насаживается устройство, при этом надо приложить небольшое усилие для плотного соединения. Маркировка такая: В10, где буква указывает на применение конуса, а цифра — диаметр хвостовой части режущего инструмента. Такой вид крепления распространен у шуруповертов.

Основные виды зажимов

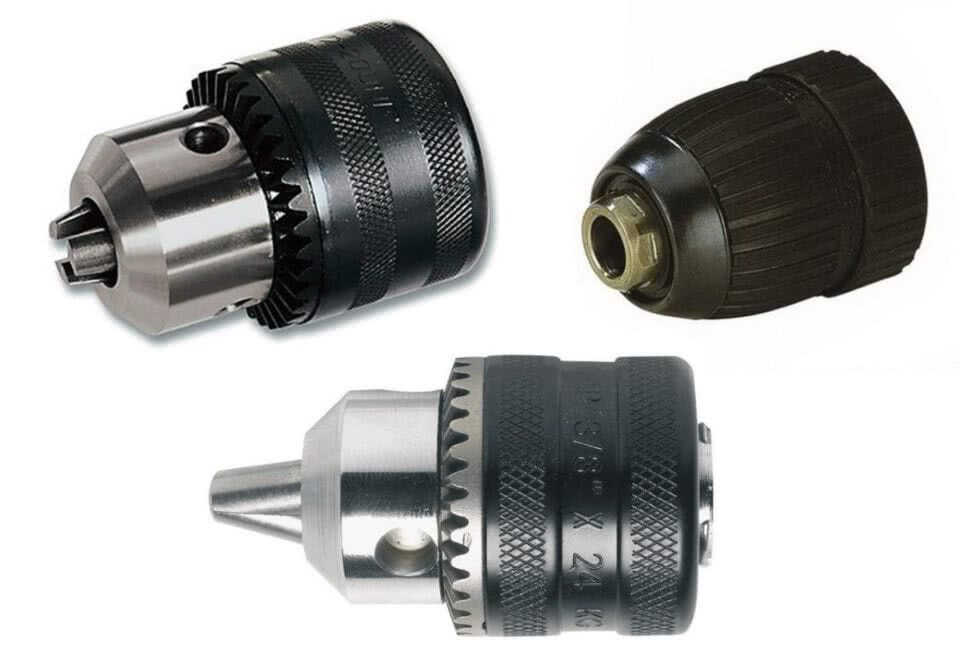

Есть два главных типа зажимов для дрели:

Зубчато-венцовый. Хвостовик зажимается специальным ключом.
Быстрозажимной. Зажимная гильза приводится в действие ручным вращением.

Кулачковые зажимные патроны, которые устанавливаются на современные дрели, позволяют производить надежную фиксацию устройства с диаметром хвостовика 1−25 мм. У устройства этого типа практически отсутствуют недостатки, из которых наиболее значимый — довольно высокая цена.

Самое популярное зажимное устройство, устанавливаемое на современных дрелях, — это БЗП, то есть быстрозажимной патрон. На фиксацию инструмента в БЗП уходит нескольких секунд, а специальный ключ не нужен при этом. Зажим хвостовика осуществляется ручным вращением регулировочной гильзы, на внешней поверхности которой имеется рифление, облегчающее накручивание. Для регулировки механического воздействия на хвостовик инструмента, в зажиме этого типа предусматривается блокировочное устройство.

https://youtube.com/watch?v=sywSrjiaSAM

К серьёзным недостаткам БЗП относятся:

Быстрый износ его элементов.
Недостаточно надежная фиксация хвостовиков сверл с большим диаметром, вследствие чего в процессе работы инструмент проворачивается.

А вот зубчато-венцовые изделия обеспечивают надежность фиксации. Единственный значимый минус этих устройств состоит в том, что для них нужен ключ, который легко потерять. Однако, можно избавить себя от этой проблемы, зафиксировав эту деталь на проводе дрели изоляционной лентой или веревкой.

Очень популярен зажим для мини-дрели, который устанавливается на компактные устройства для сверления. Мини-дрели предпочитают мастера-ювелиры. Мини-патрон входит в категорию быстрозажимных. Изготавливается он главным образом из латуни и используется для фиксации инструментов с диаметром хвостовика — 0,1−4,5 мм.

https://youtube.com/watch?v=7ibBybnMReQ

Зубчато-венцовый

Классический, относится к зажимным устройствам кулачкового или цангового типа. В них зажимаются инструменты с круглым хвостовиком и цилиндрические заготовки для дальнейшей обработки. Главные элементы зажимных кулачковых зажимов следующие:

Цилиндрический корпус.
Регулировочное кольцо или гильза, которая вращается на внешней поверхности корпуса.
Цанга или кулачковый механизм во внутренней части корпуса.

Материалом изготовления элементов цангового механизма служит закалённая сталь, а состоит механизм из трех одинаковых кулачков, приближающихся друг к другу при вращении гильзы или регулировочного кольца, обеспечивая надёжность зажима хвостовика. В первых моделях кулачки сходились за счёт вращения регулировочного колеса, но сейчас эта роль принадлежит регулировочной гильзе.

Зажимы одной стороной устанавливаются на вал дрели, а с другой стороны в них вставляется инструмент, с помощью которого и выполняется работа. Зажимные кулачковые патроны главным образом используются для фиксации в них:

фрез;
свёрл;
метчиков с хвостовиками малого диаметра.

Как заменить патрон у дрели своими руками?

Для крепления патрона на приводном валу дрели используется резьбовое соединение или конус Морзе. Визуальный осмотр электродрели далеко не всегда поможет подсказать о способе закрепления сверлильного патрона. Об этом может проинформировать маркировочная надпись на патроне: она выбивается на его поверхности.

Замена конусного вида детали

Типоразмер конуса Морзе (согласно ГОСТ 9953–82) состоит из 9 значений: от В7 до В45. Чем больше цифра после буквы B, тем диаметр конуса больше.

Маркировка на патроне указывает тип крепления

Таким образом, найдя на поверхности патрона маркировку «В», можно сделать вывод — это устройство с конусной основой крепления. При таком способе насадки патрон снимается легко. Достаточно использовать выколотку и слесарный молоток.

Видео: как снять патрон с конусом у электродрели?

Замена реверсного резьбового патрона

Для закрепления сверлильного зажимного устройства на электрической бытовой дрели с помощью резьбового сочленения используются два вида резьбы:

дюймовая (у зарубежных моделей);
метрическая (у российских производителей).

На электрической бытовой дрели с помощью резьбового сочленения используются два вида резьбы

На поверхность корпуса зажимного резьбового патрона наносится маркировка такого вида: 1,5–13 1/2 – 20UNF или 1,5–13 М12х1,25.

Реверсный резьбовой патрон для фиксации имеет винт с левой резьбой. Этот нюанс нужно знать, снимая разбитый патрон. Для того чтобы добраться до головки винта, необходимо до отказа утопить кулачки в цанге. Как только головка винта будет видна, нужно закалённой крестовой отвёрткой выкрутить его вправо по часовой стрелке. Затем в кулачки зажать ключ шестигранник и резко по нему ударить в направлении против часовой стрелки. После того как патрон будет сорван с места, он легко открутится.

Видео: как снять патрон с реверсной дрели или шуруповёрта?

https://youtube.com/watch?v=3vIGBssUvqM

На остальных моделях существуют другие варианты крепления патрона на резьбе. В одних случаях патрон скручивается целиком с резьбового конца вала. В других случаях винт можно зафиксировать специальным тонким ключом с помощью узкого паза. Основная трудность заключается в том, чтобы при отворачивании стронуть патрон с места. Иногда это сделать очень нелегко. В любом случае для снятия патрона нужны: слесарный инструмент, необходимый навык и терпение.

Способы крепления сверлильного патрона

Для того чтобы ответить на вопрос как снять сверлильный патрон нужно разобраться в существующих способах крепления патронов на валах дрелей и шуруповертов.

Применяются два способа закрепления зажимного патрона на электроинструменте. Первый способ предложил еще в 1864 году Стивен Морзе с помощью конуса. Морзе кстати является и изобретателем спирального сверла. Суть способа заключается в сопряжении двух поверхностей в виде вала и детали с отверстием, имеющих одинаковую конусность с углом в диапазоне от 1°25’43″ до 1°30’26″. В честь изобретателя этот способ крепления назвали конус Морзе, который изображен на фотографии ниже. Конус на фотографии имеет больший угол для наглядности.

Способ крепления на конусе Морзе широко распространен, так как является простым и достаточно надежным при нагрузках вдоль оси, как в дрелях и шуруповертах. Для крепления сверлильного патрона достаточно с небольшим усилием надеть его тыльной стороной на вал с конусом Морзе. Снимается патрон тоже просто, достаточно нанести удар по его корпусу вдоль оси в направлении места установки сверла молотком. Возможность быстро устанавливать и снимать инструмент в процессе работы является главным преимуществом крепления с помощью конуса Морзе.

Второй, более распространенный в настоящее время для крепления сверлильного патрона на валах электроинструмента, это резьбовой.

На конце вала, выходящего из дрели или шуруповерта, нарезана метрическая или дюймовая резьба и сверлильный патрон, как гайка до упора во фланец, накручивается на этот вал. Так как резьба правая, а при выполнении работ в основном патрон вращается по часовой стрелке, то он постоянно затягивается и тем самым обеспечивается надежное его крепление на инструменте.

Патрон – что это

Сменным патроном для перфоратора называется металлическая деталь, обеспечивающая связь между оснасткой и приводным механизмом устройства. Обычно выделяют два технических параметра патрона:

Толщина хвостовика (разъём крепления со стороны инструмента). Стандартное значение варьируется в пределах от 10 до 18 мм.
Диаметр сверла (ниша патрона, в которой крепится сверло). Здесь диапазон шире – от 4 до 80 мм.

Средний вес патрона – 0,2-0,6 кг. Его значение, равно как и значение указанных выше характеристик зависит от вида патрона, его конструкции, а также от специфики фиксации. Как поменять патрон на перфораторе, зависит также от типа конкретной модели.

Как вставить сверло: основные требования

Безопасность работы и качество сверления во многом определяется тем, как вставить сверло в инструмент и закрепить его в патроне. Плохо закрепленное сверло может вылететь и нанести травму. Следовательно, первое требование — рабочий элемент должен быть надежно закреплен. Для этого его необходимо погружать в патрон до упора. Увеличивать длину рабочей части за счет неполного вхождения хвостовика не рекомендуется. Если диаметр рабочего органа не входит в диапазон гарантированного зажатия, то использовать такой инструмент нельзя.

Следующее условие — сверло в дрели должно быть закреплено строго по оси. Любое отклонение сверла от оси приведет к некачественному сверлению (завышение диаметра отверстия, отклонение отверстия от круглой формы или извилистость отверстия по толщине изделия) за счет эффекта биения.

Патроны для шуруповертов

Используя для работы шуруповерт или дрель, наверняка каждый, даже начинающий и неопытный мастер сталкивался с проблемой, когда какая-либо запчасть от устройства выходила из строя.

Выбрать необходимую новую запчасть обычному пользователю поможет нанесенная на него заводская маркировка. При выборе стоит учитывать:

Максимальный, а также минимальный размер хвостовика для сверла.
Его тип.
Вид соединения – резьбовое или конусное.

Конечно же, спустя время использования, маркировка может стереться. В таком случае определить необходимый вид можно только визуально. Патроны могут быть различных видов, от этого зависит их предназначение. Самыми основными из них являются быстрозажимные, самозажимные, а также с шестигранным хвостовиком.

Быстрозажимной патрон для шуруповерта

Данный вид комплектующего очень удобен в эксплуатации именно благодаря скорости его замены. Установить можно очень быстро и просто, даже не используя специальный ключ или другие инструменты.

По своей конструкции быстрозажимной тип включает в себя рифлёную металлическую гильзу и блокирующий шпиндель. Преимущество такого строения в том, что ломаться тут практически нечему. Однако наряду с преимуществами есть и определенные неудобства. В том случае, если деталь используется на протяжении длительного времени, патрон начинает зажимать сверло недостаточно крепко, а это может привести к проворачиванию сверл с круглыми хвостовиками. В этом варианте единственный выход – купить новый и заменить его.

https://youtube.com/watch?v=JZJ2bYIv7qU

Самозажимной патрон для шуруповерта

Самозажимной, как и быстрозажимная модель, имеет одно главное преимущество – для его крепления не нужен привычный ключ. Однако если в первом описанном случае все обжимается собственными руками, то в данном – автоматически.

Если дрель или другое оборудование укомплектованы блокиратором, то к таким моделям подойдут самозажимные, с единственной муфтой. А вот роль муфты будет играть блокиратор.

В ситуации, если инструменты без блокиратора, необходимо использовать две муфты. Для того чтобы установить деталь, нужно одной рукой придерживать половину устройства, а другой – закручивать его. Именно в этот момент сверло будет надежно закреплено, а сам инструмент полностью готов к активной эксплуатации.

Самозажимные типы целесообразны и удобны тогда, когда приходится часто, а иногда и быстро, сменить различные насадки.

Как правило, их корпуса изготавливаются из пластмассы, а вот основа – сам механизм, а также кулачки – из прочной стали.

https://youtube.com/watch?v=ADFOv5e0OH8

Патрон с шестигранным хвостовиком для шуруповерта

Модели, которые имеют шестигранный хвостовик, оснащены держателями в форме шестигранника. Его стандартные размеры: 1/4 х 40 миллиметров. С их помощью можно надежно и быстро закреплять сверла и другие аксессуары, а также насадки для дрели или шуруповерта.

Изготавливается данный вид, как правило, из стали. Это позволяет хвостовику быть прочным и долгое время не стачиваться в процессе активной эксплуатации.

Быстрота его использования оправдана тем, что такие детали не требуют дополнительных ключей – зажим этого патрона, как и двух других, описанных выше, выполняется вручную.

Довольно широко используются шестигранники в мини-варианте. Они необходимы в большей части случаев для мини-дрелей или гравировальных машинок. Маленький размер данного устройства позволяет четко и аккуратно выполнять все тончайшие работы в радиотехнике или же в ювелирном деле.

https://youtube.com/watch?v=xt43-6H95wQ

Бит патрон для шуруповерта

Обратите внимание! Заменить патрон необходимо даже тогда, когда само сверло только начало водить из одной стороны в другую.

Причины поломок могут быть разные:

Изнашивание кулачков. Как следствие, возникают трудности закрепления сверла.
Падание инструмента и образование в нем трещины.

При обеих перечисленных причинах поломанную или вышедшую из строя деталь необходимо поменять.

Патроны для мини-дрелей какие они и чем отличаются

Мастера-ювелиры пользуются сверлильными инструментами. Причем это стационарные сверлильные станки, обычные электродрели или мини-дрели. Только в патронах таких инструментов устанавливаются очень тонкие сверла и фрезы, зафиксировать которые обычным устройствами невозможно. Для мини-дрелей применяются специальные патроны, которые имеют аналогичный принцип работы, однако конструктивно отличаются по устройству. Если в оснастке для обычной строительной дрели используются губки с резьбой, то на мини-дрелях патроны состоят из механизма с 4-мя цангами.

Для изготовления патронов под мини-дрели применяется такой материал, как латунь. Если необходимо установить деталь в обычную дрель, то для этого используются специальные переходники. Они отличаются размерам внутренних и наружных диаметров. В цанговые патроны для мини-дрелей можно установить сверла с диаметрами хвостовиков от 0,1 до 4,5 мм, но при этом понадобится подбирать соответствующий механизм цанги.

Это интересно! Патроны для мини-дрелей относятся к категории быстрозажимных одномуфтовых, так как закрепление сверл происходит за счет перемещения зажимной муфты одной рукой.

Виды патронов для дрели

Для бытовой и профессиональной сверлильной техники используют быстрозажимной патрон для дрели, работающий без ключа.

С таким зажимом за пару секунд можно сменить сверло, не прибегая к помощи подручного ключа. Усиленным нажатием ладони ослабляют механизм, что позволит освободить режущий инструмент из патрона. Тем же путем фиксируют сверло для дальнейшей работы. Данный вид патрона работает за счет рифленой металлической гильзы и блокирующего шпинделя.

К минусам быстрозажимного патрона относят нестабильное зажатие. Уже поношенный быстрозажимной патрон не качественно фиксирует сверла большого диаметра, что приводит к проворачиванию. Характерно для круглого хвостовика.

Ключевой кулачковый патрон нужно ослаблять и зажимать специальным ключом, который со временем легко потерять в рабочих ситуациях. Интересно, что более опытные пользователи сверлильного инструмента отдают предпочтение именно патрону с ключом, так как зажать сверло или фрезу можно «намертво», к примеру, даже в тисках.

Очень популярны среди радиолюбителей мини патроны для дрели. Такие элементы иногда ставят на бормашину или мини дрель. Можно устанавливать на любой инструмент, приспособленный для сверления. К примеру, ювелирные мастера не смогут выполнять работы без данного крепежа.

Чаще всего мини патроны используют под легкую дрель или бытовой шуруповерт. Оптимальный диаметр сверла для мини патрона от 0,1 до 4,5 миллиметров.

Очень удобно сверлить микросхему, мини модели и ювелирные изделия.

Мини патрон имеет простейшую конструкцию быстрозажимного цангового патрона. Чаще всего изготавливается из латуни.

Как снять и разобрать патрон с конусным креплением конус Морзе

Патроны с конусом встречаются крайне редко, но если у вас именно такой экземпляр, то наверняка хотите узнать, как они снимаются. Зачастую тип конусного крепления имеют старые электрические дрели и сверлильные станки, поэтому если на инструменте вышел из строя патрон, то для его замены понадобится выполнить следующие действия:

Развести губки в стороны и выкрутить стопорный винт с правой резьбой (на конусных установлены винты с обычной резьбой)
Закрепить инструмент, и взяв в руки молоток, наносить легкие удары по тыльной части устройства
После каждого удара следует проворачивать наружную муфту по направлению часовой стрелки
Если внутренний механизм заржавел, то перед проведением работ следует воспользоваться смазкой WD-40
Бывают случаи, когда даже смазка не позволяет разрешить проблему, поэтому следует воспользоваться паяльной лампой, прогрев деталь до красна
Если и в этом случае патрон не поддается разборке, тогда остается последний вариант — это разобрать дрель, и сточить боковые части устройства на наждаке. Некоторые мастера предпочитают распилить болгаркой исполнительный орган прямо на инструменте

https://youtube.com/watch?v=OPf8FcMD7ag%3F

При варварском подходе к разборке, элемент уже не подлежит ремонту, и после демонтажа, необходимо установить патрон аналогичной конструкции. Чтобы поставить на дрель резьбовой патрон, понадобится внести изменения в конструкцию дрели, что также вполне реально сделать своими руками.

Теперь рассмотрим способ разборки детали с целью последующего ее ремонта. Способ разборки простой, и не требует применения кувалды или болгарки. При этом должно быть выполнено главное условие — отсутствие коррозионных процессов на резьбе. Принцип демонтажа конусного патрона с ударной дрели имеет следующий вид:

Свести губки внутрь детали
Поместить инструмент на ровной поверхности (на столе)
К торцевой части инструмента прижать отрезок из пенополистирола (можно использовать пенопласт высокой плотности)
К пенополистиролу прижать отрезок плотного материала — доску или металл
На дрели установить ударный режим. Если на дрели нет ударного режима, то для разборки патрона, его следует предварительно закрепить на перфораторе
Плотно прижать конструкцию к патрону, и нажать кнопку пуск
Буквально через 10 секунд патрон с типом крепления в виде конуса самостоятельно раскрутится

Патроны на дрели с конусом Морзе относятся к категории разборных, поэтому в случае выхода из строя одной из губок, их можно заменить. Это единственный тип патрона на дрели, который можно разобрать, и при выходе из строя кулачков или зажимной муфты, отремонтировать его. Если необходимо собрать патрон, то делается это также легко. Для этого необходимо запрессовать наружную обойму на зажимную муфту, а затем установить на ось инструмента. Ниже на видео показано, как можно разобрать патрон для дрели при помощи молотка.

https://youtube.com/watch?v=dWkehVsr4Sg%3F

Правила пользования шуруповёртом

Обеспечить долгое функционирование инструмента возможно, если придерживаться простых правил эксплуатации:

оберегать агрегат от влаги;
перед использованием обязательно отрегулировать инструмент;
отключать аккумулятор во время смены насадок;
при длительном неиспользовании периодически запускать шуруповёрт для разрядки аккумулятора;
иметь несколько запасных аккумуляторов.

Замена патрона в шуруповёрте в домашней мастерской по плечу любому мужчине. Использовав описанные выше методы, вы гарантированно проделаете данную операцию быстро и с минимумом усилий.

https://youtube.com/watch?v=1dXQX9_Opl4

Как выбрать новый патрон

Патрон для шуруповерта выбирают, исходя из ряда аспектов. При выборе подходящей детали нужно руководствоваться такими рекомендациями:

• если биты придется менять часто, лучше предпочесть быстро- или самозажимные цилиндры; в противном случае работа будет идти медленней; • зубчато-венцовая конструкция – выбор тех, кто стремится к максимальной надежности патрона; если в приоритете стопроцентная фиксация биты, лучше приобрести ключевой патрон; • выбирая деталь, необходимо учитывать ее характеристики; параметры регламентируются соответствующими ГОСТами; чем больше зажимной конус, тем больше номер, которым он маркируется; • необходимо учитывать страну-производителя – буквенно-цифровые обозначения иностранных моделей отличаются от отечественных.

Если самостоятельно определиться с типом «зажима» сложно, лучше обратиться за консультацией к специалисту.

Неверный выбор равносилен, как минимум, некорректной работе инструмента.

В худшем случае возможны не только повторные траты на новый цилиндр, но и замена всего шуруповерта.

Советы по эксплуатации

Во процессе эксплуатации нередко случаются поломки, к примеру, у конусных видов могут выпадать детали. Если элемент слетел с инструмента, то можно легко поправить ситуацию. Для этого его потребуется нагреть в масле до температуры 110 С. После этого надевают на конус.

При заклинивании зажимных лепестков от пользователя потребуется снять патрон, разобрать его, почистить и хорошо смазать.

А вот в случае появления биения лучше заменить деталь на новую, чем искать причину поломки, поскольку зачастую восстановить прежнюю функциональность не представляется возможным.

Стоит помнить, что от пользователя зависит, как долго прослужит патрон.

Кроме того, играет роль:

качество;
особенности эксплуатации;
как работает пользователь с инструментом.

Знающие мастера используют такой инструмент, как дрель, с патронами следующих типов: ключевые и быстрозажимные. Патрон для дрели – это обязательное устройство, предназначающееся для фиксации сверл и прочих видов насадок для дрели. Крутящий момент от электромотора инструмента передается посредством шестерней на вал патрона, который и приводится во вращение

Рассматриваемое изделия выполняет важную роль, поэтому важно чтобы устройство было надлежащего качества

Патрон для дрели какой лучше

Патрон для дрели играет роль переходника между дрелью и рабочим инструментом. Для любой задачи или под каждый тип дрели нужно подбирать оптимальный вариант патрона. Режим работы и нагруженность тоже важны.

Что является наиболее влияющим на работу патрона и какие факторы могут вывести его из строя? Заменить патрон «в поле» может быть затруднительным, если нет запасного.

Качество материалов. «Китайский» патрон может подвести при тяжелонагруженных операциях. Поэтому лучше приобретать качественные модели.
При выпадении сверла или самого патрона теряется время. При сверлении на высоте под угрозой безопасность. В неплотной конусной посадке при разболтанном креплении, нужно заранее принять меры.
Биение патрона дрели. При возникновении следует разобрать патрон от дрели, проверить наличие загрязнений или поправить крепления. При изгибе ремонту вручную обычно не подлежит, оптимально заменить на новый.
Заклинивание цанг или губок. Для выправления ситуации потребуется выполнить разборку патрона (снимаете сам патрон, если знаете, как, и уже меняли). Выполняется очистка, смазывание и сборка.

Наиболее популярные разновидности помимо ключевого: быстрозажимной(или «бзп») и самозажимной.

Характеристики

Пользователь, который часто применяет дрель, должен знать и разбираться в размерах патронов, что есть на рынке. Кроме того что они различаются диаметром хвостовика, на некоторые требуется приобретать отдельно переходник или адаптер.

По максимальному диаметру хвостовика можно понять, насколько широко расходятся зажимные лепестки.

В данном случае это:

Первые размеры встречаются редко, остальные – гораздо чаще. Исходя из мощности и размера дрели, производитель подбирает и оптимально доступный диаметр хвостовика. Если это небольшой инструмент, мощность которого всего 300 Вт, на него нет смысла ставить патрон на 0.16 см. Если пользователь не может зажать имеющимся патроном необходимую насадку, потому что размеры не сочетаются, тогда появляется необходимость выбрать другой большего диаметра.

Стоит принимать во внимание и минимально допустимое значение диаметра хвостовика, которое может быть 0.5, 0.8, 1, 1.5, 2, 3 миллиметра. Стоит отметить, что значение 0.5 мм встречается на патронах, у которых максимальное значение 6.5 мм, и так – по возрастающей

Из других характеристик, на которые обязательно обращают внимание при выборе подходящего патрона — посадочное место. Оно может быть двух видов: резьбовое и конусное

Современные производители предпочитают использовать в конструкции инструмента первый вариант, второй применяется на тех дрелях, где максимальный диаметр хвостовика 16 мм.

Резьбовое соединение играет не менее важную роль. Оно может быть:

Наиболее востребованными являются размеры 3*8 и 1*2. Они используются на хвостовике диаметром 0.10 и 0.13 см.

Резьба метрическая бывает только одного вида — М12, она используется для патронов, у которых диаметр хвостовика составляет 0.1, 0.13, 0.16 см.

У патронов из характеристик можно еще выделить посадочное место, которое обозначается, как:

В данном случае цифры – это диаметр, который прописывается в миллиметрах.

Играет немаловажную роль и хонинговальная головка, конструкция которой зависит от длины и диаметра отверстия.

Они бывают для отверстий:

Последнее, но не менее важное место занимает вал, который может быть стационарным или гибким. Первый находится в корпусе дрели, второй накручивается, в его конструкции присутствует гибкий шланг, он позволяет использовать инструмент в труднодоступных местах
