Как сделать отвод грунтовой воды от фундамента дома

Система дренажа вокруг дома

Всегда ли необходимо обустройство дренажной системы?

По большому счету, весьма желательно, чтобы дренаж был обустроен вокруг любого здания. Однако в некоторых случаях система отвода воды просто жизненно необходима, так как для этого существует ряд объективных причин, к которым относят:

Грунтовые воды расположились между пластами грунта близко к поверхности.
Отмечаются весьма значительные амплитуды сезонных подъемов грунтовых вод.
Дом расположен в непосредственной близости от природного водоема.
На участке строительства преобладают глина или суглинистые грунты, заболоченные участки или насыщенные органикой торфяники.
Участок располагается на холмистом участке местности в низине, где явно может собираться талая или дождевая вода.

Дома на часто подтапливаемых участках, на грунтах с близким расположением подземных водоносных горизонтов, без системы дренажа никак не обойдутся

В некоторых случаях можно отказаться от обустройства дренажной системы, обойдясь отмостками и правильно организованным водостоком с крыши. Так, острой необходимости в полноценном контуре дренажа нет в следующих ситуациях:

Фундамент здания возводится на песчаном, крупнообломочном или скальном грунте.
Грунтовые воды проходят ниже уровня полов подвального помещения не менее, чем на 500 мм.
Дом устанавливается на возвышенности, где никогда не собирается талая и дождевая вода.
Дом возводится вдалеке от водоемов.

Это вовсе не говорит, что такая система в данных случаях не нужна вовсе. Просто ее масштабность и общая производительность может быть поменьше – но это уже должно определяется на основе специальных инженерных расчетов.

Разновидности дренажных систем

Существует несколько типов дренажных систем, которые предназначены для отведения влаги различной природы. Поэтому выбор делается на основе проведенных заранее инженерно-геологических исследований, которые определяют, какие из вариантов подходят в максимальной степени для конкретного участка.

Дренаж можно подразделить на следующие типы по области применения: внутренний, внешний и пластовый. Достаточно часто производится установка всех разновидностей, например, для отвода грунтовых вод от подвального помещения используется внутренний вариант дренажа, а для почвенных – внешний.

Пластовый дренаж применяется практически всегда – он обустраивается под всем строением и представляет собой песчаную, щебневую или гравийную «подушку» разной толщины, в основном в 100÷120 мм. Особенно актуально использование такого дренажа, если грунтовые воды расположены достаточно высоко к поверхности пола подвальных помещений.

Песчано-гравийные «подушки», которые насыпаются и трамбуются при обустройстве практически любых типов фундамента, сами по себе являются элементом пластового дренажа

Внешняя дренажная система монтируется на определённой глубине или размещается поверхностно вдоль стен строения и на территории участка, и представляет собой совокупность траншей или перфорированные труб, которые монтируются с уклоном в сторону водосборной емкости. По этим каналам вода отводится в дренажный колодец.
Внутренним дренажом называется система перфорированных труб, которые прокладываются под полом подвала дома, а при необходимости и непосредственно под фундаментом всего дома, и выводятся в дренажный колодец.

Материалы для дренажа

Если соблюдать все проектировочные нормы и применять только качественные материалы, то действенный дренаж фундамента можно произвести даже своими руками.

Давление воды на фундамент с дренажом и без

Крайне важно еще на этапе проектирования системы дренажа вычислить степень нагрузки, которой будут подвержены лотки и дрены. Если нагрузка высока, то и материалы нужно выбрать очень крепкие, пластик в таком случае не подойдёт, зато отлично справится прочный бетон

Колодцы, желоба и каналы, выполненные из бетона, способны выдержать нагрузку до 90 тонн.

Желобам, играющим роль отвода воды, можно продлить срок службы, если использовать защитные решётки из чугуна. Если их тщательно прикрепить, они закроют все внешние элементы системы. Кроме того, вокруг территории частного дома можно также расположить дождеприёмники, которые будут точечно собирать воду. Для того чтобы выбрать материал их исполнения, нужно знать степень эксплуатационной нагрузки.

Трубы укладываются в заблаговременно подготовленные вокруг периметра дома канавки, наполненные дренирующим слоем.

Для дренажной системы могут быть использованы трубы как с гофрированной, так и с гладкой поверхностью. Гладкость даёт хорошую пропускную способность, что интенсифицирует отвод, а гофра в трубе повышает её жёсткость, и, следовательно, прочность.

Устройство прудов, сточных ям или канав

Часто владельцы загородных домов интересуются, как осушить участок от воды своими руками без дренажа. Это тоже возможно, но лучше всего использовать такие методы на даче, а не в загородном доме. Это рытье канав, сточных ям или декоративных прудов. Они могут стать не только средством отвода воды, но и элементом ландшафтного дизайна. Выбор метода зависит от особенностей участка и причины накопления влаги.

Колодцы

Самый простой способ – вырыть в самых низких затопляемых местах ямы. Они должны быть конусообразной формы, сужающиеся книзу. Диаметр у поверхности 2 м, глубина не менее 80-100 см. Такие ямы можно украсить, превратив в декоративные прудики. Чтобы избежать осыпания и заиливания, их дно засыпают гравием.

Канавы

Канавы вырыть сложнее, но такая система эффективнее отведёт лишнюю воду. Их организуют по периметру участка. Чтобы стенки не осыпались, их укрепляют досками или бетонными плитами. Можно уложить на дно металлический короб.

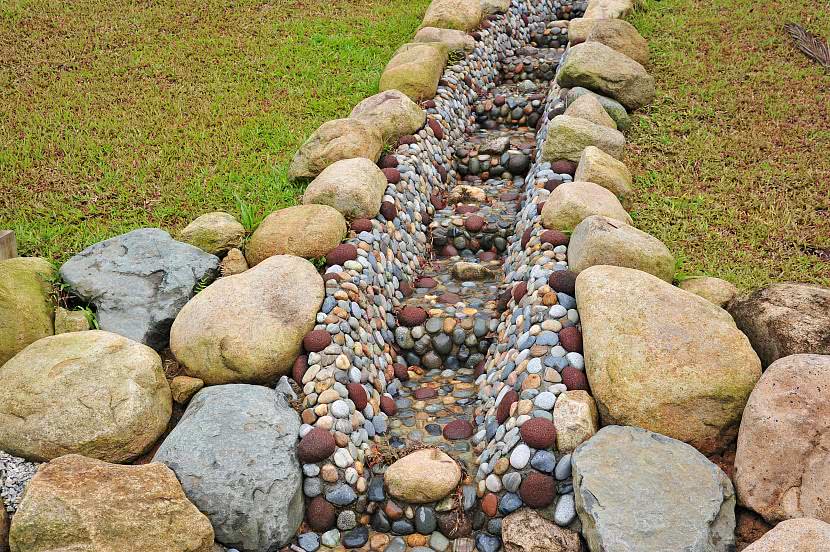

Дренажная канава красиво оформленная под искусственный ручейИсточник kndlandscaping.com

Вариант этого метода осушения – устройство декоративных ручьёв. Это уместно, если участок расположен под уклоном. Дно искусственного ручья выкладывают камешками, галькой или геотекстилем. Рекомендуется устраивать ручьи под деревьями, так как на солнечном месте вода зацветёт.

Что такое ливневка

В отличие от дренажа ливневая канализация собирает воду с крыши. То есть с поверхности строений. Основная задача – собрать и отвести дождевую, талую воду от дома, прочих объектов. Сооружают ливневку из двух разных частей – наружной (желоб под крышей) и подземной – это сеть приемников, труб для отвода жидкости.

Открытый тип ливневой канализации

Самый простой вариант обустройства сети состоит из следующих частей:

Желоб. Его фиксируют под крышей. Туда попадает вода с поверхности, отводится в трубу.
Вертикальная труба, воронка. Трубу устанавливают от крыши до земли (отмостки), верх оснащают воронкой. Вода из желоба падает в воронку, по трубе направляется вниз.
Хомуты. Ими скрепляют все детали.
Тройники, поворотные модули. Нужны для связки горизонтальных и вертикальных труб.
Колодцы. Это водоприемники.

Готовый комплект собирают как конструктор. Предварительно составляют схему с учетом размеров длины крыши, высоты от края кровли до отмостка и пр. При небольшом умении домашний мастер успешно справится с установкой. Интересные и простые хитрости по благоустройству дачного участка

Мнение эксперта

Владислав Пономарев

Инженер-конструктор, изобретатель

Перед началом работ продумывают систему отвода воды в колодцы или за границы участка.

Закрытый дренаж

Закрытый вариант осушения предполагает прокладывание труб под землей. Такая конструкция применима для любых видов грунта и участков, это наиболее эффективный отвод грунтовых вод от фундамента строения. Ход работы:

На расстоянии полутора метров по периметру здания выкапывается траншея. Ширина ее составляет половину метра, дно должно располагаться ниже линии фундамента минимум на 20 см.
Следует учитывать наклон в сторону водосборного колодца. На каждый метр он составляет 1 см.
Дно засыпается песком слоем в 5 см, утрамбовывается.
На него укладывают полотно геотекстиля шириной 2 м, так, чтобы края заходили на стенки канавы. Это мера необходима, чтобы предотвратить заиливание системы, применение иных материалов не сможет обеспечить оптимальное предохранение конструкции.
Для образования подушки для труб насыпают гравий толщиной в 5–10 см.
Далее, укладывают дрены, предпочтительнее использовать готовые перфорированные изделия, они характеризуются высокой прочностью, в них уже присутствуют необходимые отверстия. При отсутствии специальных заводских труб, можно воспользоваться обычными пластиковыми, высверлив в них отверстия со всех сторон.
Трубы засыпаются вначале мелким щебнем, следующий слой состоит из более крупного, общая толщина покрова составляет около 30–40 см.
Полученный «пирог» закрывается остатками геотекстиля, сверху его засыпают песком на 5 см. Далее, вся конструкция прикрывается землей.

В местах загиба следует предусмотреть установку смотровых (ревизионных) колодцев. Таким образом, излишняя влага по трубам вытекает в водосборник под землей, что не допускает промерзания, позволяет устранить влияние грунтовых вод, расположенных близко от поверхности.

Отмостка из щебня или гальки

Это — один из видов мягкой отмостки. Ее несложно сделать своими руками. Такую систему используют в том случае, если есть система дренажа или грунт хорошо отводит воду, причем глины или суглинков нет и под растительным слоем.

Мягкая отмостка из щебня

Порядок работ такой. В вырытую траншею на выровненное и уплотненное дно укладывается слой геотекстиля. Материал этот нетолстый, но очень эластичный. Он не даст вдавить щебень или гальку в грунт. И дорожка не будет проседать. Сверху насыпается и уплотняется щебень. Толщина слоя 10-15 см, фракция 10-80 мм. Все.

При желании гравийную отмостку тоже можно сделать утепленной. Тогда в траншею на уплотненный и выровненный грунт укладывают ЭППС (экструдированный пенополистирол) толщиной 50 мм, сверху настилают геомембрану высокой плотности, а на нее уже можно гальку или щебень. Но по такой дорожке ходить нежелательно.

https://youtube.com/watch?v=8rMeH-7SmHw

https://youtube.com/watch?v=b-hxCF_YUVA

https://youtube.com/watch?v=-xkYb0dEH2c

Водосточная система

Назначение водосточной кровельной системы – собирать дождевую и талую воду с крыши здания и перенаправлять ее к точкам водосбора. Если водостоков нет или они устроены неправильно, то стекающая с кровли вода увлажняет стены (особенно это опасно для деревянных зданий и неотделанных снаружи домов из силикатного кирпича), разрушает отмостку и подмывает фундамент.

Если крыша имеет большую площадь, и потоки воды с нее достаточно сильные, они разбивает садовые дорожки, а здание оказывается забрызганным размокшей грязью почти на полметра

Главное правило при устройстве водостоков – отвести воду как можно дальше от основания дома. Ведь если устроить водосборники сразу под водосточными трубами, влага будет уходить в грунт под фундамент, и защищенными окажутся только стены и садовые дорожки! К тому же прилегающий к фундаменту грунт обычно более рыхлый, чем обычно, поэтому вода быстро впитывается в него и просачивается к бетонному основанию. Зимой она замерзает, расширяется и начинает «разрывать» бетонные конструкции.

Чтобы этого не случилось, по периметру дома делают отмостку шириной до одного метра и обустраивают водоотводные лотки или точечные дождеприемники, которые направляют водяные потоки в ливневую канализацию, дренажный колодец и т.д. в зависимости от общей системы водоотвода на участке.

Гидроизоляция

Отличным барьером, препятствующим проникновению влаги в стены дома, является гидроизоляция. Ее целесообразно делать, когда уровень грунтовых вод (УГВ) находится в менее чем 1 м от нижней точки фундамента. Вариантов при этом множество:

Обмазывание фундамента битумной мастикой: самый экономичный, но при этом ненадежный способ. Такая гидроизоляция может быть серьезно повреждена уже при обратной засыпке котлована.
Устройство гидроизоляции
Цементирование: еще один простой, недорогой и достаточно надежный вариант защиты от влаги.
Использование геотекстиля: современный и надёжный способ. Кроме того, он позволит усилить грунт и увеличить прочность бетона. Использование российской геоткани существенно удешевит технологию.
Установка кирпичной стенки: затратный, но проверенный на практике вариант.
Применение рулонных материалов, включая рубероид.
Нанесение напыляемой гидроизоляции – весьма надежная технология, которая позволяет идеально повторить рельеф фундамента. Используемый при этом специальный состав стоит недешево, поэтому чаще всего этот способ практикуют при гидроизоляции фундамента сложных форм.
Использование смеси различных материалов – кварцевого песка, цемента и проч. Сильно бьет по карману, но отличается отменной надежностью.

Внимание: если УГВ находится в пределах 1,5 м от фундамента и ниже, гидроизоляция необязательна

Как отвести грунтовые и сточные воды от фундамента – Сваи Мания

Фундамент – это основа, опора здания, именно от его качества, прочности и целостности, зависит срок эксплуатации дома.

Целостность фундамента нарушается, прежде всего, под воздействием воды, соприкасающейся с ним во время дождей, стекания талого снега, подъёме уровня грунтовых вод (или постоянного нахождения грунтовых вод на высоком уровне) и др.

В результате стенки фундамента мокнут, сыреют, обрастают плесневым грибком, а влага постепенно собирается вокруг и подбирается к верхним этажам.

Все вышеперечисленные проблемы демонстрируют важность своевременной операции водоотвода от фундамента здания. Причём дренаж фундамента необходимо произвести еще в процессе создания жилой конструкции, чтобы тщательно продумать устройство системы водоотводов, рассчитать угол наклона, избрать подходящие материалы для дренажа и рассчитать глубину, на которой должны располагаться элементы конструкции. Причём дренаж фундамента необходимо произвести еще в процессе создания жилой конструкции, чтобы тщательно продумать устройство системы водоотводов, рассчитать угол наклона, избрать подходящие материалы для дренажа и рассчитать глубину, на которой должны располагаться элементы конструкции

Причём дренаж фундамента необходимо произвести еще в процессе создания жилой конструкции, чтобы тщательно продумать устройство системы водоотводов, рассчитать угол наклона, избрать подходящие материалы для дренажа и рассчитать глубину, на которой должны располагаться элементы конструкции.

Как отвести воду от фундамента

Отвод воды от фундамента дома

Фундамент является опорой для всего строения, поэтому к его качеству и прочности предъявляются особые требования.

Прочностные характеристики основания под домом снижаются в первую очередь от воздействия воды, это могут быть грунтовые и талые воды, а также сезонные осадки.

Защитить основание дома от атмосферных осадков и грунтовых вод можно различными способами:

Монтаж отмостки по периметру дома.
Создание ливневой канализации в комплексе с водостоком.
Дренажная система.

Как отвести воду от фундамента дома

Воздействие влаги, поступающей в грунт в виде атмосферных осадков, талых и грунтовых вод, отрицательно сказывается на прочности фундаментного основания.

Переувлажнение почвы способствует подтоплению подвальных помещений, возникновению в здании сырости, появлению на стенах плесени и грибка.

А сезонное промерзание и оттаивание грунта приводит к образованию наледи на фундаментных стенах и цоколе, результатом чего становится разрушение особо важных конструкций.

Предотвратить повреждения, вызванные высокой влажностью, позволяет грамотно спроектированная защита фундамента. Специалисты отмечают, что наряду с гидроизоляцией, наиболее эффективным является непосредственный отвод от дома скапливающейся воды. Организовать его можно несколькими способами, зависящими от источника поступления влаги.

Отвод талых и ливневых вод от фундамента дома

Проблемы, связанные с сезонным образованием поверхностных вод, могут быть устранены только при комплексном подходе, предполагающем использование:

водосточной системы кровли;
отмостки;
системы водоотвода.

Устройство кровельного водостока необходимо для сбора воды, образующейся при таянии снега или появляющейся в период дождя. Потоки, благодаря системе труб, расположенных на фасаде или внутри дома, перенаправляются в ливневки, находящиеся под выпусками водосточных стояков.

https://youtube.com/watch?v=C5rxO6hkul0

Последующий отвод воды обеспечивается посредством дренажной системы открытого или закрытого типа.

Поверхностный дренаж открытого типа представляет собой неглубокую канаву с небольшим внутренним уклоном, отрытую по периметру внешней стороны отмостки. На дно траншеи подсыпается и утрамбовывается песчано-гравийная подушка, после чего на нее устанавливаются дренажные лотки, закрывающиеся решетками.

Наибольшая эффективность применения подобной ливневки достигается на участках с неровным рельефом, естественный уклон которых помогает отвести скапливающуюся воду от фундамента и цоколя дома. Недостатком поверхностного дренажа считается довольно частое его засорение, приводящее к постоянной чистке лотков.

Нужен ли водоотвод с придомовой дорожки?

Водосток с отмостки – это система, предназначенная для отведения ливневых вод или талого снега от стен, цоколя и фундамента дома. Такая вода не задерживается на поверхности, а стекает по специально проложенным желобам, канавкам, углублениям и отводится в централизованную дренажную систему, отдельную ёмкость, либо просто в землю.

Водосточка на отмостке играет неоценимую роль в сохранении целостности всего здания, и она монтируется для выполнения следующих задач:

Защита. Отмостка без водостока – это как машина без тормозов. Вроде бы ездить на ней можно, внутри работает кондиционер, играет музыка, комфортные сиденья, все датчики исправны, но вот затормозить не получится. В результате – авария.

Наличие отмостки – это конечно хорошо. По ней можно комфортно передвигаться, не боясь испачкать ноги о грязь, она может иметь красивый внешний вид, особенно, если выложена из плитки или создана из штампованного бетона.

Но отсутствие водостока рано или поздно приведёт к подмыванию фундамента, образованию трещин в стенах и угрозе разрушения самого дома.
Предохранение. Фундамент и почва имеют свойство расширяться под действием температуры. В результате, между ними образуются щели, в которые может затекать вода. При наступлении морозов эта вода затвердеет, ещё больше расширится и будет разрушать здание изнутри.
Эстетичность. Из-за постоянного скапливания влаги на поверхности придомовой дорожки, фундамент, цоколь, стены и сама отмостка могут «поцвести», то есть покрыться зелёной плесенью, мхом или сорняками.
Практичность. По сухой дорожке приятнее и комфортнее ходить. Обувь чистая и не мокрая. Но этого не будет, если на отмостке отсутствует водосток.

К примеру, 2 человека построили себе дома в одной местности (один дом с водосточкой, другой без неё). Уже через 10-15 лет тому, кто сэкономил на дренажной системе, придётся частично заменять фундамент, а ещё через 10 лет – дом станет аварийным, поскольку основание будет подмытым и потрескавшимся.

Тот, кто не экономил на водоотведении, не столкнётся с такими проблемами минимум лет 40-50 и только потом из-за фактора времени ему нужно будет ремонтировать отдельные участки цоколя.

Экономить на водостоке нельзя

Единственный вариант, когда отказ от оборудования отмостки водостоком может быть оправдан – расположение дома на песчаном грунте. Тогда вода будет впитываться в песок, а не перенасыщать почву и застаиваться в ней. Но, поскольку песчаный грунт – это редкость, необходимо позаботиться о создании качественной дренажной системы.

Для чего нужны геологические изыскания

Для определения качества грунтовых вод и глубину их залегания на участке, следует проводить геологическое исследование.

После проделанных операций можно получить такие данные:

Есть или нет в этом месте водоносные слои.
Характер грунтовых вод.
Какой химический состав жидкости.
Объем притоков влаги, скорость наполнения котлована или траншеи.

Причинами, по которым необходимо проводить такие исследования, являются:

Все грунтовые воды имеют способность менять структуру грунта, что оказывает отрицательное воздействие на прочность и устойчивость фундамента дома.
Грунт, насыщенный водой становится рыхлым, часто может возникать просадки почвы, что вызывает разрушение дома.
Водонасыщенные грунты вызывают вымывание бетона из плит фундамента, что приводит к образованию пустот, резкому снижению прочности.

https://youtube.com/watch?v=iONxN35YGn8

https://youtube.com/watch?v=6yE0zG-8sBI

https://youtube.com/watch?v=mI-qdnye94E

https://youtube.com/watch?v=ZbAhUPcJIEQ

Типичное устройство кровельного водоотвода

Разные производители предлагают стандартный набор элементов водосточной системы. Они могут отличаться габаритами, материалом изготовления и внешним видом. В составе системы – горизонтальные желоба, установленные под краем покрытия крыши, и водосточные стояки, соединенные с желобами водосборными воронками.

Перпендикулярные элементы стыкуют между собой воронками. Кроме них в комплекс водосбора входят: заглушки, соединители, тройники, крепления, угловые элементы, колено и отмет

Состав системы компонуется в зависимости от конфигурации системы водоотвода.

Желоб и соединительные элементы для него

Полукруглый желоб – лоток для сбора, отведения осадков с кровли. Сечение желоба – незамкнутая полукруглая или угловатая форма. Дизайн подбирают под архитектуру здания. Размер лотка должен соответствовать предполагаемой нагрузке. Последняя в свою очередь зависит от площади крыши.

Поворот желоба используются для изменения линии водостока. Стандартный угол – 90°, но есть и изделия с параметром в 135°.

При монтаже поворота руководствуются правилами:

стыки уголков и желобов необходимо герметизировать клеевыми или резиновыми уплотнителями;
дистанция от торцов поворота к кронштейнам должно быть не более 10-15 см – в этих местах прочность система ниже.

Соединитель желоба – полукруглая полоса с фиксаторами и защелками. Элемент используют для стыковки желобов в цельную линию. Для герметизации стыка необходим резиновый уплотнитель.

Стандартная длина желоба – 3 м. Некоторые производители предлагают изделия типоразмером 3-4 м. При расчете системы, необходимо подобрать длину так, чтобы количество стыковок было минимальным

Крепежные кронштейны. Выбор определенной модели зависит от технологии установки водостока, места расположения основных элементов и стадии ремонта/строительства.

Возможные варианты кронштейнов-крюков:

Длинные. Применяют для фиксации водосточной системы до настила кровельного покрытия. Элементы крепят к стропилам, как правило, еще до монтажа обрешетки.
Короткие. Подходят для установки желобов на стене здания или лобовой доске. Крюки можно монтировать еще до размещения кровельного покрытия или после обустройства крыши.
Универсальные. Сборно-разборные элементы, применяемые до или после настила кровельного материала. Длину универсальных крюков можно регулировать.

Заглушка устанавливается на торце желоба. Для надежной фиксации предусмотрены защелки, а для повышения герметичности соединения – резиновая прокладка. Конструкция, как правило, универсальна – заглушка подойдет для правого и левого края лотка.

Элементы отводящего трубопровода

Водосборная воронка подходит для участков, где нет возможности монтировать обычную водосливную систему. Она применима для ендов крыш со сложной архитектурной формой. К водосборной воронке напрямую подсоединяют сливную трубу.

Выпускная воронка. Элемент устанавливают под лотком. Воронка перенаправляет потоки воды в вертикальную трубу. В зависимости от месторасположения различают проходные, левые или правые элементы

Колено – это элемент, который необходим для изменения направления водосточного стояка, т.е. обвода трубы около архитектурных выступов здания.

Сливная труба предназначена для обустройства вертикального сточного трубопровода. Диаметр элемента подбирают исходя из дебета воды, типовая длина – 3 м.

Тройник необходим для подключения нескольких желобов к одному вертикальному стояку. Использование тройника сокращает расход материалов, улучшает фасадный вид

Отмет – гнутый наконечник. Его монтируют внизу водосточной трубы для отвода воды от фундамента и цоколя постройки.

Держатели трубы – это хомуты для крепления вертикальных труб к стене. Держатели делают из пластика и металла. Крепежные элементы должны выдерживать нагрузки на водосточный стояк и быть менее заметными.

Необходимость установки дренажа свайного фундамента

Дренаж в составе свайной конструкции выполняет функцию отвода лишней воды, которая образуется на участке в связи с особенностями климатических условий. Дождевая и талая вода проходит сквозь слои почвы и застаивается под фундаментом.

При строительстве здания нарушается естественный процесс движения воды грунте, поскольку свайная конструкция становится своего рода плотиной на пути подземных вод.

В результате такого нарушения гидрологического режима, повышается уровень грунтовых вод, что приводит к просадкам фундамента и снижению плотности грунта. Исключением является песчаный и щебёночный типы грунта, которые с лёгкостью пропускают воду, препятствуя её накоплению в слоях почвы.

Дренажная конструкция защищает фундамент от отрицательного воздействия влаги, многократно продлевая срок его службы.

Немаловажную роль играет состав грунта, на котором предполагается строительство сооружения. Глиняная почва хорошо задерживает влагу, которая не может пройти дальше, в связи с чем грунт разжижается, что приводит к заметной усадке дома и разрушению строительного материала.

В процессе осадков происходит усиленное увлажнение глиняной почвы и последующее разрушение свайного фундамента. В том случае, если строение располагается на склоне, атмосферные осадки всегда будут стекать со склона в сторону дома, ухудшая качество фундамента.

При постройке дренажной конструкции учитывается глубина и химический состав грунтовых вод, которые интенсивно разрушают свайный фундамент. Содержание в составе агрессивных химикатов ускоряет разрушение фундамента.

Для таких условий необходима установка качественной дренажной системы.

Глубинная дренажная система

Если уровень грунтовые воды на участке стоят высоко, а в доме есть подвал или подземный гараж, то придется устанавливать глубинную дренажную систему.

Признаками того, что она необходима, можно считать:

— Повышенную влажность в подвале;
— Подтапливание подвала;
— Быстрое наполнение септика (выгребной ямы).

Оборудовать подземную дренажную систему фундамента целесообразно во время строительства дома. Это обойдется гораздо дешевле, чем отвод влаги от готового основания, построенного без учета реального уровня грунтовых вод.

https://youtube.com/watch?v=ODWIQ5vij4Q

Вода отводится сразу в ливневую или смешанную канализацию (самотёком – при уклоне участка не < 5 мм на погонный метр длины трубы) или вначале перенаправляется в дождеприемники либо в коллекторный колодец, откуда выкачивается насосом.

Уклон может быть как естественным, та и искусственным – к примеру за счёт применения специальных бетонных труб-каналов со внутренним уклоном или разноуровневых ступенчатых желобов.

В коллектор можно отвести и воды, собранные поверхностным водоотводом, а оттуда они попадут в коммунальную ливневую канализацию или впитаются в почву (через дренажное поле – слой щебня).

Обустройство простой дренажной системы

Дренажная траншея вокруг дома (кольцевой дренаж)

Наиболее простой способ, позволяющий сделать отвод воды и нейтрализовать воздействия грунтовой влаги на цокольный этаж и фундамент – это устройство достаточно широкого водоотводного желоба по периметру здания на расстоянии полтора-два метра от него. Ее глубина должна быть ниже уровня фундамента, его дну придают уклон и заливают его цементным раствором.

Дренажная канава эффективно отводит влагу от основания дома, но в нее не должна стекать вода из водосточных труб.

Закрытый пристенный дренаж

Назначение этой системы дренирования почвы – удалять грунтовую, дождевую или талую воду от фундамента и не давать грунтовым водам подниматься во время таяния снега или сильных дождей. Он представляет собой замкнутый контур из дырчатых (перфорированных) труб или желобов выпуклой стороной вверх, уложенных на глубине от одного до полутора метров.

В отличие от кольцевого, трубы пристенного дренажа укладывают выше уровня основания фундамента. Траншею вымащивают битым кирпичом или крупным щебнем нескольких фракций, дрены также засыпают щебнем и вместе с ним заворачивают в фильтрующий материал – например геотекстиль или стеклоткань. Фильтр не даёт отверстиям дрен забиться илом, а сверху траншея перекрывают решетками и засыпают грунтом.

На углах здания устанавливаются «поворотные колодцы» – они задают направление отводимой воде. Колодцы изготовлены их ПВХ, их диаметр – менее полуметра, а высота – от одного до трех метров.

Канава с трубами должна иметь крен вниз по склону (и в сторону от здания) и выводить водные потоки ниже уровня подвального пола. Подобная дренажная траншея оттягивает на себя, вбирает и отводит влагу приблизительно с площади на расстоянии 15-25 метров вокруг себя.

Куда отводить воду?

Если здание стоит на склоне, как правило, дренажная траншея огибает его «подковой» со стороны холма и имеет выход с противоположной стороны. Если есть такая возможность, отвод воды можно сделать в небольшой «технический» водоем, откуда она будет использоваться для хозяйственных нужд – полива огорода, строительства и ремонта и т. д.

В прочих случаях вода либо сразу сбрасывается в общую или индивидуальную канализацию, либо поступает в накопительный коллекторный колодец, где впитывается в почву и самотеком или насосом выводится на пределы участка.

Устройство простых дренажных траншей не представляет сложности, но обустройство полноценной системы дренажа почвы, соединяющей и подсушивание самого участка, и отвод воды от находящегося на нем дома, требует специальных расчетов и профессиональной установки. Ее лучше поручить профессионалам, так как потери от сбоев в работе, ремонтов и переделок будут больше, чем затраты на услуги специалистов.

Дренажные системы для отвода грунтовых вод
