Лучшие монтажные (отрезные) пилы на 2021 год

Удобство использования

Использование отрезного диска в формате станка значительным образом облегчает работу, делает процесс раскроя более удобным, сокращает время на выполнение технологической операции. Даже если речь идёт о бытовом использовании, отрезной станок чаще при стационарном использовании намного эргономичнее и безопаснее переносного инструмента.

В качестве эксперимента можно предложить отрезать кусок обычной железной профильной трубы. Намного легче подать её под диск, установленный на специальном маятниковом подъёмном механизме, чем отрезать то же самое углошлифовальной машиной. Фактически использование последней оправдано только в случае, когда конструкция неподвижна и её нужно разрезать по частям на месте.

Что касается промышленного использования, то здесь без станков никак не обойтись. Объёмы производства требуют максимальной автоматизации операций, а отрезной станок даёт возможность довольно простым способом и при умеренных энергозатратах произвести фрагментирование заготовок по нужным размерам.

Продолжение работы с основанием станины для болгарки

Когда хомут на месте, необходимо установить на болгарку диск по дереву. Можно, конечно, обойтись и отрезным по металлу, но тогда будет слишком много дыма. Требуется сделать пропил в фанере, который и будет отправной точкой для дальнейшей работы, что требует чёткости углов.

ФОТО: YouTube.comУстановка диска по дереву для пропила фанеры

Измерения и установка линеек

Остаётся включить болгарку и пропилить фанеру, просто опустив УШМ вниз.

Для дальнейшей работы потребуется отрезок уголка с двумя отверстиями по одной грани для фиксации. Его нужно расположить так, чтобы непросверленная грань оказалась по центру пропила в фанере. Первым следует отметить отверстие, которое ближе к пропилу. Оно будет основным, а остальные «настроечными». С их помощью можно будет впоследствии выставлять углы спила обрабатываемого материала.

ФОТО: YouTube.comНужно отметить первое отверстие, которое после просверливается

Нюансы сверления отверстия

Изначально необходимо использовать сверло на 10, которое не должно углубиться больше, чем на ширину гайки. После нужно применить более тонкое сверло и пройти им фанеру уже насквозь. Сейчас станет понятно, для чего это следует делать.

В отверстие необходимо вставить гайку под ключ на 10

Она должна быть заподлицо с поверхностью (это важно!). Именно ступенька внутри её останавливает

ФОТО: YouTube.comОтверстие готово, можно забить внутрь гайку

Выставление углов

А вот теперь пришло время для точных замеров. В прорезь фанеры нужно вставить отрезной диск, после чего уголок выставить перпендикулярно болгарке. Необходим идеальный угол 90°. Затем следует отметить и засверлить дальнее от болгарки отверстие и также забить в него гайку. Теперь, если ввернуть оба винта, уже можно отрезать любую заготовку под 90°.

ФОТО: YouTube.comНеобходим прямой угол 90°

Однако это только начало работы с углами. Ведь требуется резка не только под 90°. Иногда необходимы и 45° как в одну сторону, так и в другую. Для обеспечения данного функционала нужно вывернуть дальний от болгарки винт и аналогичным способом, используя транспортир или угломер, засверлить ещё 2 отверстия и также вбить в них гайки.

Здесь следует быть предельно точным. Ошибка даже на один градус приведёт к ошибке в резке деталей.

ФОТО: YouTube.comУглы следует вымерять как можно тщательнее

Станину можно было бы считать законченной, однако существует проблема – если работать с металлом, фанера начинает гореть, а значит ей нужна защита.

Правила безопасности

Техника безопасности спасла не один десяток жизней. Неправильное обращение с УШМ может вызвать очень сложные травмы. В некоторых случаях несоблюдение ТБ приводило к летальным исходам. Чтобы снизить риск возникновение травмы или иной опасной ситуации, стоит придерживаться ряда советов по безопасности:

• Надевать защитный кожух на отрезной диск. Некоторые монтажники игнорируют данное правило, снимая кожух. Такая безалаберность может привести к травмам всего тела. Диск может просто разлететься на скорости. Его осколки летят настолько быстро, что могут разрезать одежду и войти в мягкие ткани на несколько см. Если подобный снаряд заденет кровеносный сосуд, отсчет пойдет на минуты, если не на секунды.
• Очки. Это дополнительная защита, которую необходимо надевать при работе с УШМ в обязательном порядке. В сети есть огромное количество видео роликов, где люди доставали из пластиковой маски куски разлетевшегося диска. Если бы очков не было, человек лишился бы глаза.

Защитные очки FIT 12225 с линзами из пластика. Фото 220Вольт

• Наушники. Еще один момент, который часто игнорируют. Болгарка издает шум мощностью свыше 80 дБ. Длительное воздействие звука может вызвать головную боль, свист в ушах.
• Толстая одежда. Надевайте хорошую робу, которая сможет остановить диск, если он разлетится на куски. По крайней мере, осколки отрезного круга не нанесут много ущерба.
• Не работайте в помещении, где находятся краски, бензин или прочие горючие материалы. Искры и окалина от диска могут спровоцировать возгорание. Особенно, если долго резать одну заготовку, осыпая искрами горючий материал.
• Не оставляйте кабель питания УШМ под металлом. Выводите его за собой. Иначе можно легко порезать провод, даже не заметив его.

Никогда не бросайте болгарку сразу после выключения. Обычно диск крутится еще 5-10 секунд. Если он случайно заденет пол или другую твердую поверхность, может произойти разрушение. Осколки полетят во все стороны.

Внимание! Не ставьте на УШМ диски больше рекомендованного размера, чтобы не произошел разлом оснастки.

Сфера применения

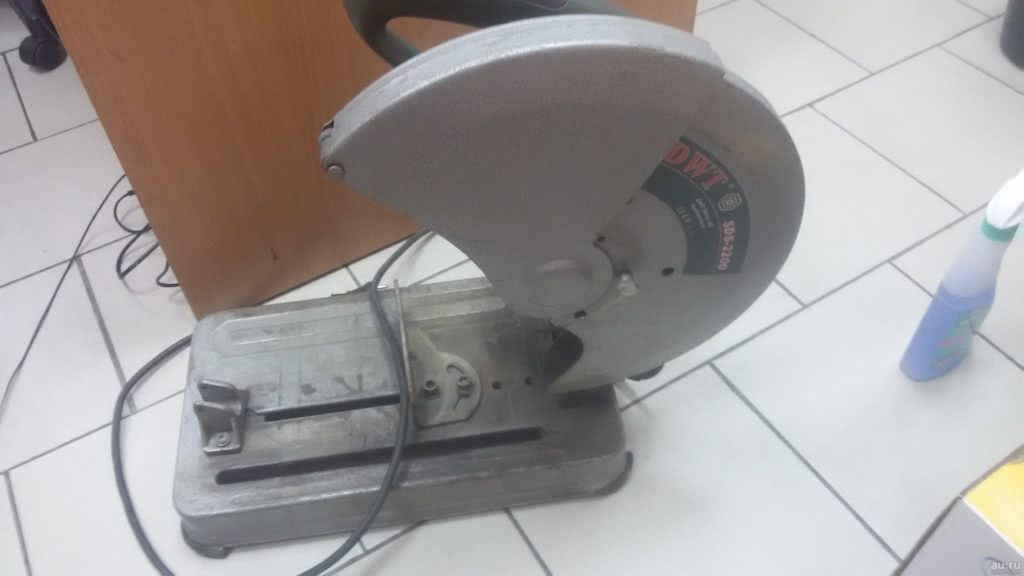

Отрезная пила по металлу относится к категории электроинструмента, обладающего высокой производительностью.

Основное назначение этого оборудования — выполнение поперечного распила заготовок металлопроката и изделий из различных сплавов и металлов.

Дисковые машины получили наибольшее распространение при создании заготовок из следующих видов материалов:

• швеллер;
• профильная труба с круглым и квадратным сечением;
• двутавр;
• прут;
• металлическая полоса;
• уголок.

Монтажные пилы по металлу активно применяются на предприятиях металлообрабатывающей промышленности. Встретить их можно и на заводах, специализирующихся на выпуске металлических конструкций. В этом оборудовании функцию режущего элемента выполняет дисковая пила.

https://youtube.com/watch?v=tu9HMwb0H6k

https://youtube.com/watch?v=btNgxyjrONE

Машины станочного типа обладают рядом следующих достоинств:

• Простота эксплуатации.
• Эргономичное управление.
• Высокое качество резки.
• Простая конструкция.

Научиться обращаться со станком может человек даже без специальной подготовки.

В оснащении ленточно-отрезных станков по металлу функцию режущего элемента выполняет длинная зубчатая пила, имеющая вид замкнутой ленты. Этот рабочий узел изготавливают из быстрорежущей стали. Создаваемый с помощью этой машины пропил имеет минимальную ширину, что не только минимизирует расход материала, но и обеспечивает высокую точность реза. Подобное оборудование получило широкое распространение на крупных и серийных производствах.

Ножовочные разновидности отрезных установок выполняют рез при помощи ножовочного полотна, которое фиксируется на пилораме. Это оборудование бывает двух типов: ручное и электромеханическое. Ножовочные установки активно используются на небольших предприятиях, а также в цехах заготовки.

https://youtube.com/watch?v=ztsUMeFGutg

Для чего может понадобится монтажная пила?

При изготовлении каких либо конструкций из металла приходится отрезать в нужный размер различные заготовки. Как правило это профильные трубы стальные, уголки и пр. Со всем этим неплохо справляется такой известный всем инструмент как болгарка, а точнее углошлифовальная машина (УШМ). Но что делать, если вам нужно обеспечить максимально перпендикулярный рез той же профильной трубы? И сделать таких резов нужно скажем 20-30 и больше раз. В данной ситуации монтажная пила — просто незаменима.

Это интересно: Ступени из керамогранита — плюсы и минусы

Как болгарку «превратить» в отрезной станок

При необходимости частого выполнения работ по разрезанию металлических труб и профиля относительно небольшого сечения без отрезного станка работать трудно. Можно пользоваться обычной болгаркой, но при отрезании небольших фрагментов или необходимости выполнения точного реза даже в руках опытного мастера, углошлифовальная машинка не дает требуемого результата. Самый бюджетный выход — сделать отрезной станок из болгарки своими руками.

Как сделать отрезной станок из болгарки своими руками мы расскажем ниже. Для этого потребуется минимум инструмента и материалов. Можно отметить одно — станок работает не хуже промышленного консольного и в условиях мелкосерийного производства или изготовления штучных деталей незаменим как в бытовых условиях, так и в металлообрабатывающей мастерской или ремонтном цехе.

Кроме того, самодельный отрезной мобильный станок из углошлифовальной машинки (болгарки) можно перевозить с собой на строительные объекты, где производится монтаж металлокаркасов (например, теплиц), кровельные работы, или иной вид действий, сопряженный с резкой металл.

Как сделать отрезной станок из болгарки своими руками показано на видео. Это под силу любому человеку, мало-мальски смыслящему в слесарных работах. Если модернизировать конструкцию, то можно обойтись без электросварки. Но в любой мастерской или цехе есть сварочный аппарат, поэтому исключать его из технологического процесса не будем.

https://youtube.com/watch?v=AokbjvJ7O7Q

Какую болгарку использовать для изготовления циркулярки

Здесь особых замечаний нет, так как применять можно и маломощные, и мощные УШМ, которые отличаются по размерам, весу и диаметру пильных кругов. Чем больше мощность и размер диска, тем выше эффективность и производительность распиловочного станка. Если же использовать маленькую и маломощную углошлифовальную машинку, то в итоге применять станок можно исключительно для распила ДСП, тонких досок и фанеры.

Если используется бытовой инструмент в качестве приводного механизма на распиловочном станке, то учитывать нужно особенности его временной работы. Если бытовая болгарка перегреется, то быстро выйдет из строя мотор. При планировании часто использовать пилораму для дерева, необходимо приобретать соответствующей мощности электроинструмент.

Зачем делать станок из УШМ

Существует несколько причин чтобы делать такую приставку для болгарки самостоятельно.

• Самостоятельное изготовление позволит сэкономить деньги на покупку. Такой девайс не является сложным, поэтому его изготовление не потребует много затрат.
• Выполненный своими руками станок подгоняется для каждых условий индивидуально. Это позволяет сделать оригинальные крепления к столу. А также индивидуальную установку режущей части, которая позволит монтировать УШМ разных размеров.
• К такому оборудованию также можно изготовить отдельные приставки, которые позволят затачивать пилы или использовать диски по дереву.
• Допускается установить регулятор оборотов, что поможет облегчить многие работы в будущем.

Направление искр при разрезе металла

Зачем делать станок из УШМ

Отрезной станок — это вещь полезная и нужная и, причем не только в условиях промышленности, но и в хозяйстве. При помощи этого полезного инструмента можно производить точный рез деталей и заготовок. Достигается это за счет надежной фиксации режущего диска, в шпиндель которого можно установить не только абразивные круги для резки металла. Стационарный станок можно использовать для резки кафеля, кирпича, мрамора, гранита и прочих подобных материалов, применяя при этом в конструкции инструмента специальные круги с алмазным напылением. При необходимости, такой станок можно использовать для распиливания брусьев, досок и других заготовок из дерева.

О том, как сделать самому отрезной станок из болгарки и подручных материалов, желают узнать многие, кто не один раз сталкивался с необходимостью произвести точный разрез заготовки. Удерживая болгарку в руках, произвести точный рез также можно, однако сделать это сложнее, так как инструмент приходится держать исключительно двумя руками. При помощи самодельного станка для резки можно не только выполнять, но еще и упростить проведение таких работ:

• Произвести раскрой листового материала, как например, оцинковка, применяемая для утепления дымохода и прочих целей
• Разрезать керамическую плитку и кафель — учитывайте, что рез можно сделать только прямым
• Произвести распиливание материалов под разными углами
• Распилить металлический профиль, трубу, деревянные брусья, доски и т.п.

К изготовлению станка из болгарки нужен соответствующий подход. Ведь инструмент сам по себе является очень опасным, поэтому малейший просчет может привести к тому, что мастер получит серьезную травму. О последствиях работы болгаркой при несоблюдении ТБ известно, поэтому вначале, перед тем, как соорудить самоделку, стоит отметить следующее:

1. Только при правильном изготовлении отрезного стационарного станка можно быть уверенными в его надежности и безопасности
2. Если запланировали сделать, то нужно просчитать каждый шаг, чтобы в процессе эксплуатации не случилось беды
3. Использование станка в некотором роде является более безопасным, нежели работать инструментом, удерживая его в руках. Однако необходимо отдавать себе отчет о том, что болгарка — это мобильный инструмент, и изготовление самоделки — это уже есть нарушение техники безопасности
4. Для изготовления использовать необходимо соответствующей надежности материалы, соответствующие мощности и размерам основного электроинструмента

Разобравшись с необходимостью изготовления станка, можно приступать к делу.

Это интересно! Если не можете решиться, что лучше — купить новый станок или же изготовить его самостоятельно, то второй вариант более предпочтителен, так как стоимость заводского устройства обойдется не менее чем в 10 000 рублей. При самостоятельном изготовлении не понадобятся никакие расходы, так как болгарка уже есть в хозяйстве, а составные материалы можно найти в гараже.

https://youtube.com/watch?v=3ZogZ3Thre4%3F

Какие бывают?

На современном рынке представлено большое количество отрезных пил по металлу, благодаря чему каждый человек может подобрать оптимальный для себя вариант. Одной из самых популярных считается монтажная пила, которая может похвастать простотой использования. Чтобы провести обработку металла, нужно просто выставить заготовку на рабочей поверхности и приложить усилия к ручке

Кроме того, на глубине реза может сказываться сам диск, поэтому нужно пристальное внимание уделить его подбору

Второй по популярности считается циркулярная пила с фрезой, которая отличается плавным пуском, что в значительной степени упрощает процесс эксплуатации. В роли режущего инструмента здесь выступает обыкновенный диск. Кроме того, подобная пила может похвастать отличной точностью реза, что положительно сказывается на скорости работы. Еще одной особенностью циркулярной пилы является то, что она надежно защищена от перегрузок, поэтому не выходит из строя даже при условии активного использования.

Все 5 вариантов самодельных станков из болгарки разного назначения

Привод инструментов этой категории отличается высокой мощностью. Качественная болгарка отличается небольшими размерами, долговечностью, устойчивостью к высоким рабочим нагрузкам. В некоторых моделях предусмотрена регулировка оборотов. Современные УШМ в базовой комплектации оснащены защитой от перегрева. Такое изделия – хорошая основа для изготовления самодельных станков разного функционального назначения.

Картинка № 9. Такой самодельный торцовочный станок подходит для обработки плит из гранита и мрамора

Токарный станок из болгарки

Картинка № 10. Схема токарного станка по дереву, сделанного из болгарки Здесь применяется стандартная конструкция. Единственный отличный узел – устройство для передачи усилий на шпиндель. Коробка передач необходима, чтобы регулировать скорость и крутящий момент в соответствующем диапазоне.

Самодельный фрезерный станок своими руками по дереву, другие виды оборудования

Картинка № 11. Для закрепления разных инструментов фрезерный станок своими руками по дереву надо оснастить универсальной головкой

Картинка № 12. Быстрое решение проблем Посмотрите на Картинке № 12 показано, как из подручных средств можно собрать полноценный распиловочный/циркулярный станок за 15-20 минут. С ее помощью проще обеспечить точную обработку деревянных заготовок по сравнению с использованием ручного электроинструмента.

Картинка № 13. По снимку не сложно понять принцип действия и конструкцию шлифовального/плоскошлифовального станка

3 других станка: точильный, для заточки цепей и резки кирпича

Картинка № 14. Точильный станок Здесь потенциально опасные места защищены от повреждения искрами с помощью полосок фольги. Временное, но недорогое и быстрое решение практической задачи.

Картинка № 15. При оснащении подходящим диском такое оборудование используют для резки кирпича, керамической плитки, натурального/ искусственного камня

Картинка № 16. Жесткое крепление к прочной столешнице превращает обычную болгарку в удобный станок для заточки цепей

Выбор диска

Для каждого вида роботы, предполагается определенный диск, с нужным диаметром и толщиной. Маленький диаметр – 125 мм, а большой или часто применяемый – 250 мм. Толщина разреза и его глубина зависит именно от диаметра диска.

Для резки металла необходимо приобрести отрезной диск с толщиной о 1 до 1,2 мм, для профессиональных до 2,5 мм. Если предполагается по тонкому металлу делать фигурную резьбу, то понадобится диск с маленьким диаметром или отработанный.

Независимо от размеров диска, ставится защитное покрытие — кожух, он используется при резке металла. Во время резки металла предполагают разлет мелких частиц, чтобы избежать повреждений мелкими металлическими обрезками устанавливают щит.

Рекомендации мастеров

Как правильно проводить резку материала? Существует ряд вспомогательных рекомендаций по эксплуатации болгарки в домашних условиях.

Во избежание перегрева, через каждые пять минут необходимо делать перерывы, чтобы болгарка отдохнула, например, на 20 минут. Это особенно относится к маломощным моделям.

Алюминий мягкий и вязкий металл. Разрезая деталь большой толщины, нужно капать керосин. Это вещество легко воспламеняется, поэтому необходимо соблюдать все правила безопасности, чтобы избежать возгорания.

Для распила жести и фигурной резьбы используются отработанные диски. После работы не выбрасывайте отработанные.

Уголок не разрезается за один прием, режут отдельно каждую полку. Чтобы разрезать, длинную трубу необходима определенная технология резки, нужно начинать резать около свисающего края. Если начать с середины, металл прогнется и заклинит диск.

Не проводите шлифовку материала, при помощи отрезной сферы, ее боковой частью. Для этого есть специальный шлифовальный диск. Не давите на диск, чтобы не сломать его, а также во избежание травм. Отсутствие быстрого вращения означает необходимость замены диска.

Круги абразивные: зачистные, отрезные, шлифовальные, лепестковые

Необходимо обратить внимание, кожух предохраняет от раскола круга, поэтому при распиливании метала, если появилась мысль, он мешает, не стоит снимать его

Следует помнить, что все нужно делать предельно осторожно, для себя, а также для рядом стоящих

Устройство маятниковой пилы из болгарки

Отрезной станок из УШМ в большинстве случаев выполняют по системе маятника. Подобный инструмент в народе так и называется маятниковой пилой.

Принцип работы такого устройства основан на перевешивании. На край вертикальной опоры, устанавливается два металлических уголка. Они должны крепится на петли строго посередине. Собранное устройство такого вида напоминает детскую качель. В месте где будет проводится рез деталей, производится крепление болгарки. На другом краю маятника устанавливают груз, который будет поднимать болгарку по окончанию реза.

Вместо груза можно также установить пружину, которая работает на сжатие. Жесткость пружины подбирается на практике.

Как закрепить болгарку для точной резки? Требуется открутить ручку на инструменте. И по имеющимся отверстиям в болгарке просверлить такие же в уголке. Для крепления требуется ее прикрутить двумя болтами.

Далее рекомендуется ручку УШМ установить на свое место, для удобства реза.

Устройство самодельного маятникового станка

На что влияет твердость отрезного круга

Рассматриваемые устройства имеют разную твердость, что зависит от используемого материала для изготовления насадки. При выборе диска по твердости нужно придерживаться такой рекомендации — чем выше твердость обрабатываемой заготовки, тем ниже этот параметр должен иметь расходный материал. Если говорить проще, то для распиливания или разрезания металла, стали, чугуна, необходимо использовать электрокорундовые круги.

Чем мягче распиливаемая заготовка, например, алюминий, медь, нержавеющая сталь, тем тверже должна использоваться насадка из карбидо-кремниевого состава. Твердость диска также зависит от размера зерен, и указывается этот параметр на лицевой стороне насадки в виде латинских букв от M до T. Самыми твердыми являются насадки, где ставится буква T.

Это интересно! Кроме твердости, учитывать нужно и звуковой индекс твердости. Он обозначается двумя цифрами, которые следуют после твердости в маркировке насадки.

Метки: станина для болгарки, станок из болгарки

Комментарии 40

Четкая вещь, надо будет сделать), молодец!

Заветная вещица . Чертеж имеется или хотя бы габаритные размеры

Чуть ниже есть ссылка на автора, там все подробно описано.

видел много заводских приспособ и адаптеров, но это вообще класс

Спасибо за комментарии, но скажу сразу идея не моя, нашел здесь, а потом еще на канале YouTube.Чертежи купил у автора. (цена просто символическая, не жадничайте и поддержите автора)Правда делал из хлама что был под рукой, поэтому есть отступления от чертежей.Сделано все без привлечения токаря.Вот канал автора Вот подробное описание, можно и без чертежей разобраться. www.mastergrad.com/forums…-pila-iz-230-mm-bolgarki/Я решил все-таки с чертежами, чтобы меньше переделок в процессе было.

Добавь еще “кожух безопасности” сверху. чтобы диск “открывался” когда наклоняешь и закрывался когда поднимаешь. всего-то надо кожух согнуть-сварить и пружинку сверху одну

Я думал, что будут в основном интересоваться — на чем собрана ось )))

безопасность — в первую очередь!

Очень аккуратно сделал! Молодец!

Молодец! руки правильные.Для РФ- подобные есть на рынка, стоят не дорого, у меня с рынка.

Можешь фото выложить, интересно.

чертежи выкладывай! А реализация действительно классная и простая! Молодчага!B что будет стоить такой повторить? Можно и без покраски и сборки?

Я его делал с лета — увлекся идеей, было интересно. Потрачено много свободного времени, я немного другим занимаюсь.

Отличная реализация. Смотрел критическим взглядом со всех сторон — ни добавить, ни убавить. Великолепно, поздравляю.Единственное, что я бы добавил — легкий жестяной экран перед стойкой и под углом к ней для увода искр в правую сторону, Но допускаю, что необходимости в экране и не возникнет

Возможно, но позже. Еще наверно расширители стола, место для них предусмотрено.

Отличная реализация. Смотрел критическим взглядом со всех сторон — ни добавить, ни убавить. Великолепно, поздравляю.Единственное, что я бы добавил — легкий жестяной экран перед стойкой и под углом к ней для увода искр в правую сторону, Но допускаю, что необходимости в экране и не возникнет

Искры летят назад.

Я понимаю, что искры летят назад. Но при этом часть их может ударять в вертикальную стенку стойки и после этого отлетать назад, в сторону пильщика. Не смертельно, но неприятно. Угловой экран стойки направит искры вправо.

Стойка в стороне, но возможно, эксплуатация покажет недочеты. Спасибо.

Отличная реализация. Смотрел критическим взглядом со всех сторон — ни добавить, ни убавить. Великолепно, поздравляю.Единственное, что я бы добавил — легкий жестяной экран перед стойкой и под углом к ней для увода искр в правую сторону, Но допускаю, что необходимости в экране и не возникнет

Модульная конструкция еще удобна тем, что быстро можно под любую болгарку сделать. Делаешь только скобу крепления и все.

плиз чертежи на всеобщее обозрение. конструкция имеет право на жизнь и многие хотят повторить…особенно я))))

Производители

Самые распространенные и популярные насадки – это отрезные диски. По металлу хорошие диски выпускает фирма «Макита» и «Бош». Лучшие алмазные насадки производит фирма Hitachi (Япония) – такие диски универсальны и могут успешно разрезать любой материал.

Ценятся шлифовальные насадки от компании DeWalt из Америки. Отличаются они по материалу, из которого сделаны, могут быть: из губки, материи, войлока.

Для работы с камнем и металлом применяют специальные обдирные насадки. Самыми качественными из них специалистами считаются изделия компаний DWT (Швейцария) и «Интерскол» (Россия). Продукция последней компании выгодно выделяется сочетанием цены и качества. Названные фирмы производят также хорошие обдирочные диски, на которых есть алмазное напыление.

Кроме того, компания DWT производит высококачественные насадки для УШМ под названием шарошки. Их используют для снятия старой краски, цемента, грунтовки.

Разнообразные насадки для турбинок очень хорошего качества выпускает компания «Фиолент». Цены на насадки от этого производителя невысокие. «Фиолент» появился на рынке сравнительно недавно, но уже успел завоевать хорошую репутацию и авторитет.

Компания «Борт» из Китая (Bort) также делает хорошие насадки для болгарок. Как известно, продукция китайских производителей традиционно отличается небольшой ценой.

Какие достоинства и недостатки есть у самодельных станков из болгарок

Есть у рассматриваемых самоделок некоторые достоинства и недостатки, о которых также нужно знать каждому, кто задался целью сделать отрезной станок из УШМ. К достоинствам можно отнести:

1. Имея в гараже стационарный станок, можно быстро, а главное качественно разрезать разные материалы
2. Получение качественного и ровного реза, что делает устройство совершенным
3. Дешевизна — если есть болгарка, то затраты на изготовление станка будут минимальными

Теперь выясним, какие есть недостатки у рассматриваемого самодельного устройства:

• Низкая надежность — даже при самом грамотном подходе, не исключается вероятность того, что человек может получить разные травмы только по причине работы на таком самодельном оборудовании. Чтобы обезопасить себя, нужно работать в защитном обмундировании
• Сложность транспортировки устройства — все зависит от его размеров и веса. Только если станок называется стационарным, то предназначен для эксплуатации только в одном месте

Если уж получилось изготовить рассматриваемый тип оборудования, то разобраться с правильностью его эксплуатации не составит труда. Уже при первом испытании инструмента можно ощутить, насколько эффективной является его работа. Ниже приведена подборка фото, на которых показаны варианты самоделок отрезных станков из болгарок. Кроме того, такой инструмент, как УШМ таит в себе еще очень много интересных идей для расширения функционала, но это уже совсем другая история.

https://youtube.com/watch?v=BthXgs0WBbs%3F

Публикации по теме

Как болгарку использовать для изготовления циркулярки

Старая ручная дрель — что можно из нее сделать своими руками

Как просто быстро и легко сделать садовый измельчитель для веток и травы

Простой вибратор для уплотнения бетона на перфоратор и дрель

Изготовление отрезного станка своими руками

Чтобы понять, как просто сделать из болгарки отрезной станок нужно иметь хотя бы начальный опыт работы с УШМ. Подобное оборудование изготовить самостоятельно достаточно просто, если точно знать все узлы будущего настольного оборудования.

Подготовительный этап

В начале всех работ следует найти точный эскиз станка, в котором, в пошаговом варианте будет изложена полностью вся сборка. Подобная предусмотрительность позволит заранее собрать весь необходимый материал для изготовления.

Вариант чертежей выбирается произвольно, не зависимо от мощности болгарки. Бесплатные размеры можно с легкостью найти в сети интернет.

Также требуется подготовить весь инструмент, который понадобится в процессе всей работы.

Чертежи для изготовления самодельного отрезного станка

Найти готовые не составит труда. Ниже представлен один из самых простых вариантов.

Чертеж самодельного оборудования

Пошаговая инструкция

На начальном этапе следует изготовить основание. Требуется разрезать уголок на четыре части под углом 45° с каждой стороны. Размеры деталей могут выбираются произвольными так как встречаются разные габариты болгарок. Они свариваются между собой образуя прямоугольник. В середине основания навариваются шины, которые снизу дополнительно укрепляются уголком. Таким образом должна получится площадка правильных размеров.

На следующем этапе необходимо выполнить маятник. Первым делом изготовляется его основа. Из проф трубы требуется сварить две детали под углом 90°. Они устанавливаются на основание, с расстоянием друг от друга равным 40 мм. Края деталей должны запиливаться на 45°. Это необходимо для того, чтобы детали имели полное прилегание к основе.

Далее необходимо подготовить механизм для качания. Он выполняется из шпильки и трубки. Вместо металлической трубы можно взять гайки с внутренней резьбой как у шпильки.

Две части трубок привариваются на вершины уголков, которые будут служить качающим узлом.

Для маятника берется профильная труба сечением 40×40 мм. Толщина стенки должна быть не менее 3 мм. По середине трубы сверлится отверстие, диаметр которого должен строго соответствовать диаметру шпильки.

На один край маятника устанавливается одна или несколько пружин: на краю сверлятся отверстия для зацепа.

Для крепления УШМ на стрелу маятника требуется просверлить отверстия в его основании. Необходимо приложить болгарку и отметить место для отверстия в стреле. Так как крепление на один болт является не надежным, необходимо закрепить сам режущий инструмент на дополнительные два болта. Для этого, с помощью сварки, делаются специальные крепления, которые устанавливаются на край стрелы маятника.

Перед испытанием станка, необходимо провести тонкую настройку. Устанавливают режущий элемент и делают первую протяжку по станине. В этом месте требуется установить упор или же специальные тиски для сверлильного станка. Начальный рез будет нулевой точкой отсчета.

Когда диск установлен на УШМ его прикладывают к станине и с помощью уголка проверяют ровность угла отреза. Если угол не отрегулирован, то это требуется сделать в обязательном порядке.

DWT SDS 2200

Отличительной чертой монтажной пилы DWT SDS 2200 считается простота, надёжность и выносливость. В комплекте с инструментом идут две посадочных втулки с наружным диаметром 25,4 и 19 мм. Благодаря этому на пилу можно устанавливать разных размеров режущие узлы. Компактная рукоять имеет прорезиненную поверхность, что способствует надёжному и комфортному удержанию в руках. В корпусе встроена кнопка блокировки, которая обеспечиваю непрерывную работу режущего диска. Безопасность во время рабочего процесса обеспечивает защитный экран и устойчивый держатель заготовки. Примечательно и то, что все узлы пилы изготовлены из высокопрочных материалов и имеют долгий срок эксплуатации.

DWT SDS 2200 — это идеальный вариант для производственных и промышленных работ. В особенности пила эффективна во время резки металлических конструкций, труб и профилей.

Технические характеристики

НDWT SDS 2200
Достоинства:

• Наличие блокирующей кнопки;
• Установлен фиксатор для шпинделя;
• Наличие фиксирующих тисков;
• Простота и компактность инструмента;
• Удобность в использовании;
• Прочные узлы корпуса;
• Наличие защитного экрана.

Недостатки:

Средняя частота оборотов.

Материалы и инструменты

Проще всего изготовить самодельный отрезной станок из болгарки и шлифмашинок, которые могут использовать круги различного диаметра. Выбирая используемую болгарку, необходимо помнить о том, что модели, которые способны работать с дисками диаметром более 150 миллиметров, отличаются универсальностью в использовании, а такой станок справится с обработкой различных по своим размерам пиломатериалов. Оптимальные показатели мощности болгарки составляют 800 Ватт и более.

Станину и кронштейн проще всего выполнить из металлического уголка, который сваривается или крепится на заклепках

Качеству фиксации болгарки следует уделить должное внимание, так как впоследствии при обработке материалов именно на имеющееся крепление приходится повышенная нагрузка, что может привести к поломкам маятникового механизма

https://youtube.com/watch?v=vBvb8ltntR8

Похожие записи:

Установка потолочного плинтуса на натяжной потолок Устройство, принцип действия и классификация центробежных насосов Как проверить тэн водонагревателя на исправность Калькулятор количества пеноблоков Насос для бочки 200 Как сделать самодельный водосток с крыши из канализационных труб, пластиковых бутылок и других подручных материалов своими руками
