Откатная калитка своими руками

Раздвижные ворота. Общие сведения

Настоящим хитом сегодня являются раздвижные ворота. Множество людей отдают предпочтения такому виду сооружений и даже делают раздвижные ворота своими руками.

Внешний вид

Выглядит механизм сложнее привычных распашных ворот, однако, во многом выигрывает у последних. Особенно в компактности, ведь створка раздвижных ворот бегает по направляющей рельсе вдоль забора, и не требует много места вокруг себя. В большинстве случаев именно этот факт привлекает покупателей.

Преимущества перед распашными

Также, если сравнить их в процессе эксплуатации, то раздвижные ворота снова имеют преимущества перед распашными. Например, в сильно ветреную погоду управлять створками на петлях довольно сложно, к тому же их обязательно нужно фиксировать ограничителем, во избежание удара при любом порыве.

С раздвижными полотнами о таких сложностях можно забыть. А вспомнив, сколько времени требуется, чтобы открыть поочередно одну за другой створки, а затем их закрыть, не остается и сомнений в чью пользу хочется сделать выбор.

Виды раздвижных ворот

Раздвижные или откатные ворота представляют собой два полотна определенного размера, которые движутся по направляющей рельсе.

Можно выделить механические и автоматические ворота. В чем их отличие понятно из названий. А вот какие из них предпочтительнее однозначного ответа нет.

Механические

Обычно оснащаются ручкой для удобства управления полотном. Для их монтирования не нужно заморачиваться с подведением электрической схемы и стоимость на них значительно ниже. Механический способ управления воротами исключает возможную поломку автоматики и закупорку проезда как результат.

Автоматические

Зато, автоматические гораздо удобнее в использовании. Еще до недавнего времени гаражные ворота с дистанционным открытием были лишь мечтой. Многие знали о них только из зарубежных кинофильмов.

Сейчас такая функция доступна каждому, а эксплуатировать её одно удовольствие. Автоматический механизм ворот состоит из радиоприемника, фотоэлемента, привода и направляющей рельсы.

Механизмы

Различают три варианта механизма раздвижных ворот:

подвесные (когда направляющий рельс крепиться сверху),
консольные (в этом случае полотно ворот движется по балке, закрепленной на самом конструкции) и двигающиеся по земле.

Каждый из перечисленных вариантов имеет некоторые нюансы.

Подвесные

Например, подвесной способ ограничивает высоту проезда. Для владельцев высоких машин это серьезный минус. В случае, когда ролики двигаются по земле, есть опасность засорения направляющей, которая расположена снизу, около земли. Поэтому в основном их используют либо в помещении, либо в странах с сухим климатом, там, где можно избежать грязи вокруг рельсы.

Консольные

А вот консольная конструкция лишена подобных недостатков, её направляющая монтируется прямо на каркас. Между роликовой кареткой и рельсом образуется та самая консоль, от которой этот вариант раздвижных ворот и взял свое название.

По ценовой категории консольные полотна более высокого уровня, ведь здесь используется непростая специальная фурнитура. Но если есть время и желание можно попробовать снизить затраты на раздвижные ворота. Как? Да просто сделать их своими руками.

https://youtube.com/watch?v=nZXgJVzkmmM

Варианты материалов для сдвижных ворот

Одним из самых распространённых и экономичных вариантов материала для откатных ворот со встроенной калиткой является полотно из профилированного листа или, как его сокращённо называют, профнастила. Закрепляется он на рамке из профильной трубы.

Данный вид конструкции может позволить себе каждый хозяин, но многие отказываются от него из-за внешней простоты.

Также можно использовать для креплений не обычные закрепы, а кровельные саморезы, подобранные в цвет полотна. Такая ограда будет производить впечатление своеобразной крепости, ведь верхняя часть саморезов внешне схожа с клепками бронированных листов.

Ещё одним вариантом для сдвижных ворот с калиткой является евроштакетник. Многие ошибочно думают, что он представляет собой нарезанный на несколько частей профнастил. На самом деле подобные ворота по конструкции похожи на заборы из деревянных штакетников, только штакетина в данном случае является металлической.

Плюсом такого забора, в отличие от деревянного, является устойчивость к влаге. От коррозии же он защищён слоем цинка и специальным покрытием из полимера.

От профнастила данный материал отличается тем, что из-за расстояния между частями он не является сплошным забором. Это обеспечивает проникновение дополнительного света и воздуха на участок рядом с ним.

Если хозяевам нужно закрыть часть своей территории от посторонних взглядов, можно уложить дополнительный ряд штакетин с оборотной стороны в зазорах между первым рядом. В таком случае ограда становится непрозрачной, но при этом продуваемость остаётся практически прежней.

Также стоит отметить, что евроштакетник легко сочетается с другими материалами (камнем, кирпичом или деревом).

В качестве дополнительного украшения раздвижных ворот можно использовать декоративные кованые элементы. Причём устанавливать их можно не только на отдельные части ворот, но и вдоль всего периметра. Такой прием может придать территории весьма достойный вид.

Обзор откатных ворот с калиткой и инструкция по монтажу представлены в следующем видео.

Материалы для строительства

Основная составляющая ворот – металлическое полотно. Количество его зависит от высоты забора и размера въезда. Для строительства понадобятся следующие комплектующие:

Рельс направляющий. Представляет собой железную балку толщиной от 3 мм и длиной от шести метров.
Заглушки и ограничители, для защиты от грязи, мусора, снега и т.д.
Каретки с роликами – благодаря им металлическое полотно будет плавно перемещаться по рельсу.
Концевые ролики с ловушками необходимы для предотвращения выпадения полотна и будут ограничивать его скольжение.

Количество комплектующих строго индивидуально. Рассчитывать его, как и количество полотна, придется самостоятельно, исходя из размера ваших ворот.

Примерно сориентироваться в том, сколько комплектующих понадобится, поможет следующий алгоритм:

Длина полотна не превышает 5 метров – закупается фурнитура, способная выдержать до 600 кг нагрузки.
Длина полотна не превышает 6 метров – закупается фурнитура, способная выдержать до 700 кг, и т.д.

Помимо комплектации необходимо подготовить инструменты для строительства, и все материалы для фундамента.

Конструкция и механизм

Все конструкции раздвижных систем являются достаточно простыми. Они состоят из следующих необходимых элементов:

Щита.
Рамы, скрытой в бетоне.
Направляющих и роликовых систем.
Электропривода.

Как правило, в верхней половине конструкции откатных ворот присутствуют специальные рамы, а на противоположной стороне – верхний и нижний ловители (расположение данных деталей может различаться в зависимости от модели). Что касается роликов, то они в подобных экземплярах располагаются на одинаковом расстоянии в двух местах всей конструкции.

Незамысловатый механизм, необходимый для передвижения створки, представляется электроприводом. Управлять им можно при помощи специальной кнопки или пульта дистанционного управления. Автоматические варианты являются более удобными и простыми в использовании, так как это ощутимо упрощает процесс открытия и закрытия полотна во время плохой погоды.

Рассмотрим детально, какие комплектующие детали присутствуют в автоматических механизмах современных откатных ворот:

Двигатель. Благодаря этой детали привод осуществляет открытие и закрытие створки. Для облегченных и более внушительных по весу конструкций предусмотрена разная мощность привода, которая беспроблемно выдержит возложенную на нее тяжесть. Именно поэтому, приобретая мотор для откатных ворот, необходимо посоветоваться на тему мощности с профессионалом.
Редуктор. Профессионалы советуют покупать особые червячные варианты. Они обеспечат воротам долгий и беспроблемный срок службы

При выборе этой детали обязательно обращайте внимание на его корпус. Он должен быть изготовлен из качественного алюминиевого сплава

С такой деталью механизм ворот будет более прочным и износостойким.

Электрические концевые переключатели. В данном случае лучше отдавать предпочтение магнитным деталям – они выполняют свои основные функции практически в любых климатических условиях.
Блок управления. Этот составляющий элемент не имеет сложных и хитрых функций, но со стандартными операциями, позволяющими легко пользоваться механизмом, справляются без проблем.

Что касается необходимой фурнитуры, то к ней относятся следующие важные детали:

Направляющий профиль. Без данной детали невозможно передвижение створки для открытия или закрытия.
Зубчатая рейка. Специалисты рекомендуют приобретать для откатных ворот исключительно оцинкованные металлические рейки. Они устанавливаются вдоль воротины, но при этом между шестерней и рейкой должно оставаться расстояние в 1-1,5 мм.

Роликовые каретки. Как правило, в наборе идут две штуки. Изготавливаются такие элементы из надежного металла или полимерных материалов.
Поддерживающие ролики. Эти элементы устанавливаются в верхней части. Они необходимы для того, чтобы предотвратить раскачку ворот.
Улавливатель. Данная деталь нужна для надежной нижней фиксации накатного концевого ролика. С помощью улавливателя створка фиксируется и разгружается.

Улавливатели створки на верхнем участке.
Концевой ролик. Этот элемент устанавливается вместе с направляющей и заглушкой из металла.
Резиновые заглушки. Такие детали защищают направляющую балку от неблагоприятных погодных условий, загрязнений и прочих аналогичных проблем.
Фотоэлементы (по-другому – датчики). Эти предметы необходимы для обеспечения безопасной работы всей откатной системы. Именно они не дают створкам закрываться в момент, когда неподалеку от них находится автотранспорт или любой другой объект. В зависимости от технических характеристик данные приспособления могут действовать на дальность от 10 до 20 и более метров.

Подшипник. Для откатных систем подойдут такие типы подшипников:
1. 301 (открытый).
2. 60201 (закрытый при помощи металлической шайбы с одной стороны).
3. 80301 (закрыт шайбой из металла с обеих сторон).
4. 180301 (закрыт резиновыми заглушками с двух сторон).

Специальная антивандальная конструкция (короб).
Сигнальная лампа с ракетой и антенной. Такие элементы зачастую имеют режим мигания, чем привлекают к себе много внимания. Недорогие сигнальные лампы сегодня производят такие бренды как Came, DoorHan, AN-Motors, Nice.
Дополнительная защита от снега.
Щетка. Данная вставка необходима для обрамления калиточной панели. Как правило, она используется в комплексе с плоским порожком.

Для всех откатных систем существует два главных правила и принципа работы:

Оптимальный баланс движущейся створки. Любые усилия при открытии и закрытии конструкции должна быть исключены.
Верный набор элементов фурнитуры. Это касается как движущихся, так и статичных деталей.

Комплектующие для откатных ворот

Если говорить о комплектующих для ворот, то мы бы рекомендовали комплектующие марки РОЛТЭК потому как они зарекомендовали себя как наиболее надежные из предлагаемых сегодня на рынке. Комлектующие для ворот обычно представляют собой наборы, такие же, как на фотографиях и схемах в нашей статье (выше по тексту). Эти наборы комплектующих делятся по мощности, в зависимости от длины и массы полотна ворот. Лучшие цены на комплектующие для откатных ворот Вы найдете на нашем сайте в разделе «Магазин дисконтных цен» => «Комплектующие для откатных ворот». Комплектующие для ворот РОЛТЭК делятся следующим образом, как указано в таблице ниже:

Масса полотна ворот	Длина полотна откатных ворот (ширина проема ворот)	Название комплекта	Размеры балок (ширина х высота, измеренные с торца)
до 350 кг	до 4 метров	«МИКРО»	60х55 мм
до 500 кг	до 5 метров	«ЭКО»	70х60 мм
до 800 кг	до 7 метров	«ЕВРО»	90х75 мм
до 2000 кг	до 12 метров	«МАКС»	130х135 мм

Преимущества и недостатки откатных ворот

Преимущества:

простота открывания, не требующая больших усилий;
разумная себестоимость изделия;
легко поддается автоматизации;
нет необходимости фиксировать ворота в открытом состоянии, ветер их не закроет, как распашные.

Недостатки:

для изготовления необходимо приобрести специальную фурнитуру, ее можно изготовить и своими руками, но качество изделия гарантировать может только специалист высокой квалификации;
для отката потребуется место;
под сами ворота заливается прочный фундамент, который увеличивает материальные расходы.

Фурнитура для откатных ворот

Что касается участка для отката, то его длина рассчитывается по следующей формуле:

L = H x 1,4,

где L – длина ворот, H – ширина воротного проема в свету.

Повышающий коэффициент можно взять 1,33, но не меньше. Почему именно такая длина участка выбирается. В принципе, она равна длине самих ворот. Все дело в том, что в конструкции есть так называемый хвостовик. Он выполняет функции противовеса самому воротному сооружению, чтобы оно не завалилось в процессе перемещения. Да и само смещение с хвостовиком намного легче.

Если участок отката попадает в этот размерный диапазон, или он больше, то смело можете заниматься изготовлением и установкой откатных ворот. Если отрезок территории сделать это не позволяет, то придется выбирать другой тип въездных ворот.

И еще несколько тонких моментов, касающихся хвостовика:

если ширина воротного проема превышает 5,5 м, то хвостовик нужно делать не треугольной формы, а прямоугольной;
при этом длину этой части воротных конструкций нужно делать в диапазоне 45-50% от размера ширина проема.

Слева хвостовик, незакрытый отделочным материалом

Принцип работы консольных ворот

Главную работу в консольных воротах выполняет механизм, который передвигается по специальным тележкам, приваренным к свае.

В сети можно встретить разные чертежи раздвижных ворот, которые могут отличаться сложностью и наличием дополнительных узлов.

Тележки, которые выступают главным узлом конструкции содержат в себе 8 подшипников с комплектом прочных металлических или пластмассовых роликов. Направляющие заключены в надежную оболочку, которая препятствует проникновению влаги в механизм, что увеличивает срок службы механизма.

В среднем, раздвижные ворота, с фото которых можно ознакомиться далее, должны выдерживать примерно 50 тыс. циклов использования.

Если брать за основу среднюю частоту использования в частных домах, получиться примерно 20 лет работы. К тому же при установке таких конструкций нет ограничений на высоту проезжающей машины.

Простые колесные откатные ворота своими руками: 6 пошаговых фото, чтобы сделать самому

Один из стандартных и наиболее распространенных вариантов откатных ворот. Достаточно прост в изготовлении и не потребует от вас больших финансовых затрат. Если сделать все правильно, то пользоваться будет легко и удобно.

Чтобы все получилось изучим инструкцию

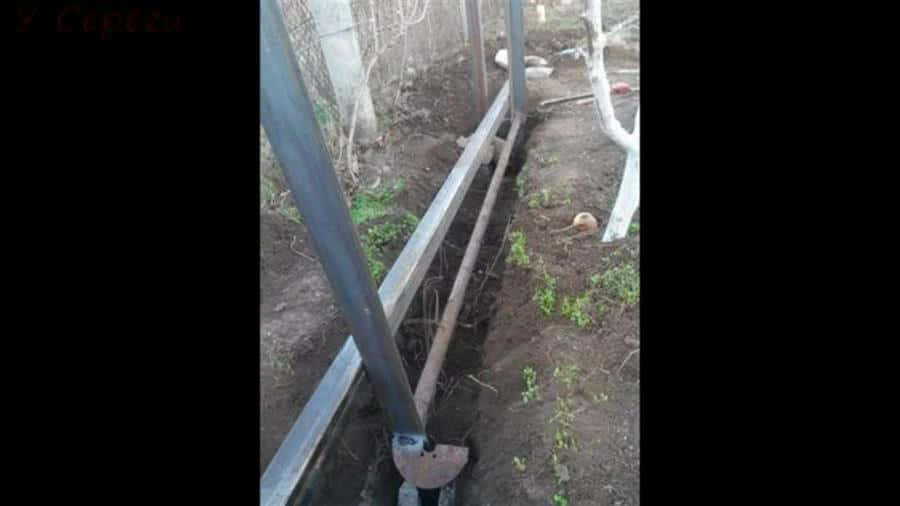

Выкопаем яму для столбов и установим в нее готовые опоры ворот

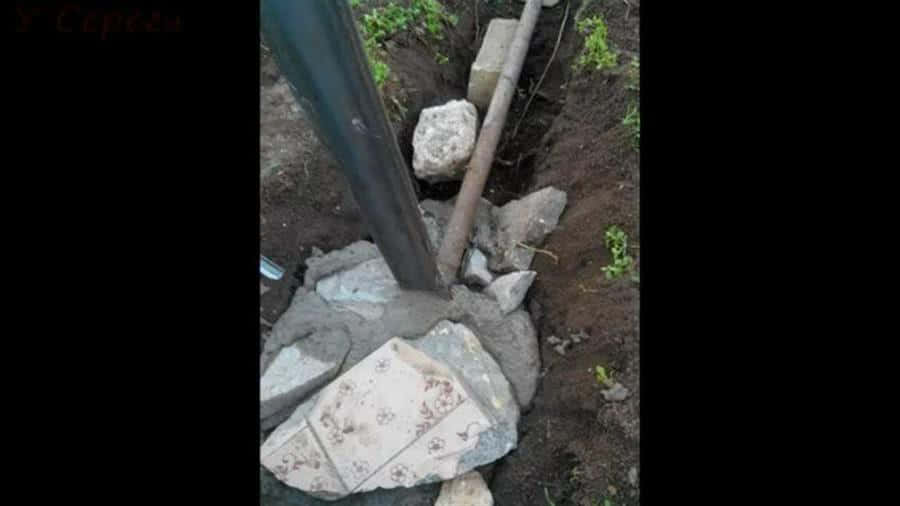

Заливаем яму бетоном и даем застыть

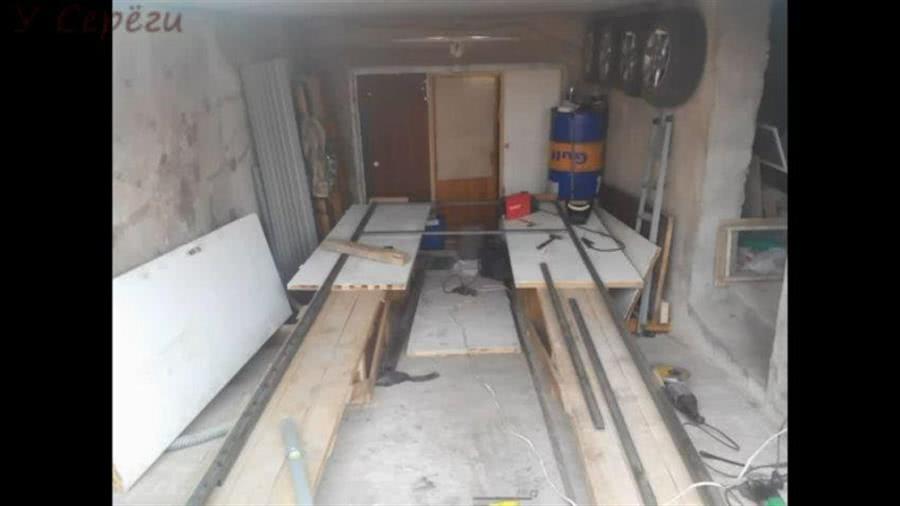

Изготавливаем каркас самих ворот из металлопрофиля

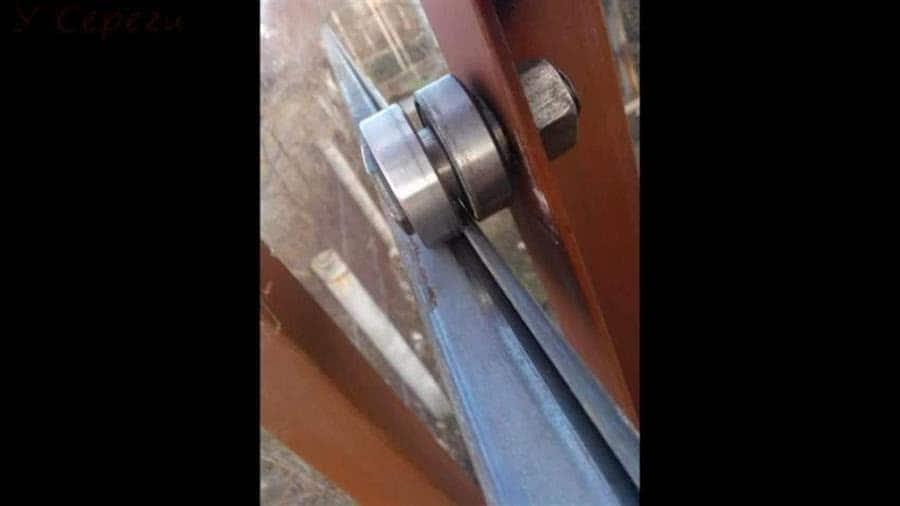

На столбе, сверху и снизу, на оси вращения установим ролики на которых будут двигаться ворота

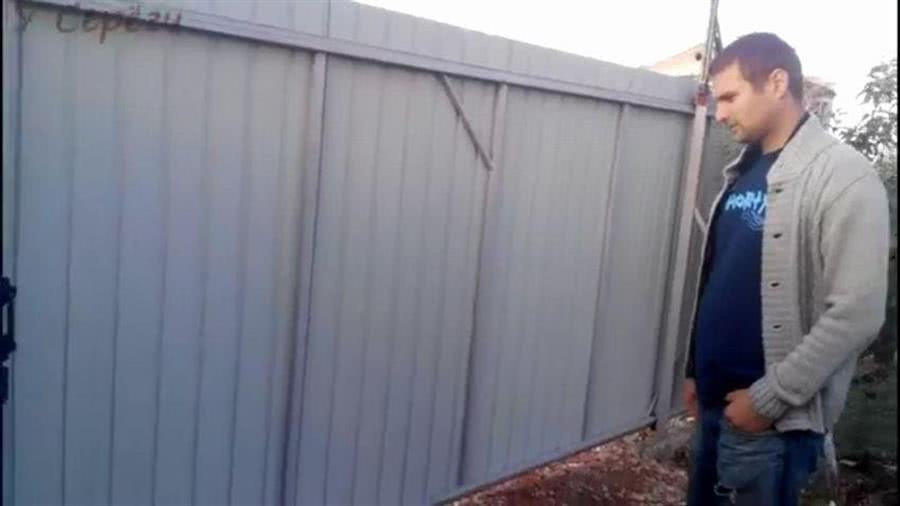

Обшиваем каркас ворот профлистом и устанавливаем на опору

Источник идеи и фотографий видео мастер-класс:Ссылка на первую часть видео мастер-класса: https://www.youtube.com/watch?v=HLDJLDc18OQСсылка на вторую часть видео мастер-класса: https://www.youtube.com/watch?v=6dI-0sCTeq4Оригинальное название: Откатные ворота своими руками простая и надежная конструкция. Изготовление откатных ворот.Автор видео: У Сереги. Делаем сами.

Читать полностью (ссылка)

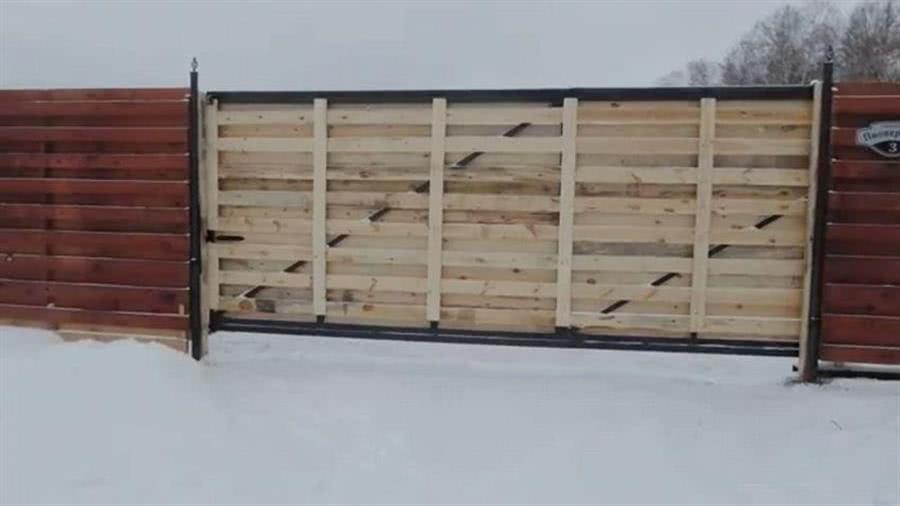

Деревянные консольные откатные ворота с металлическим каркасом. СДЕЛАЙ САМ

Рассмотрим вариант консольных ворот из дерева и металла. Если вы любите натуральные материалы он специально для вас, да и выглядит деревянный забор благороднее и интереснее.

Разберем по шагам весь процесс

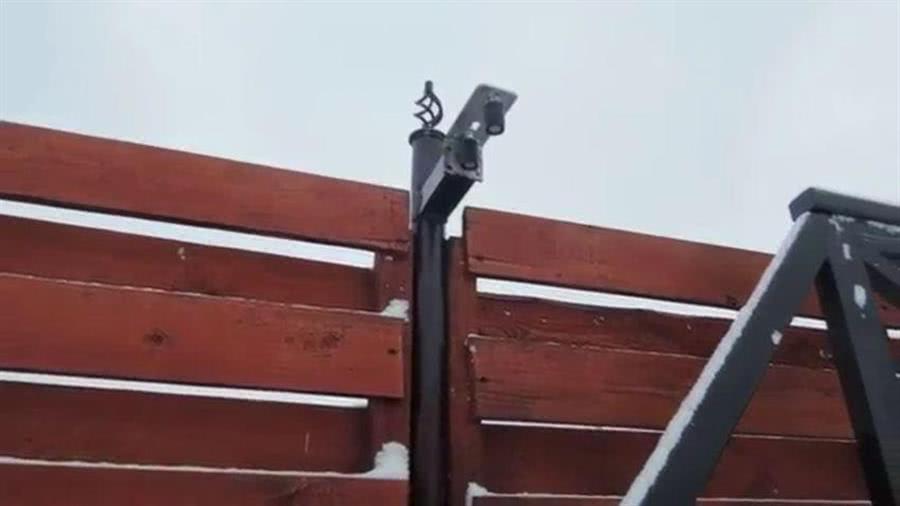

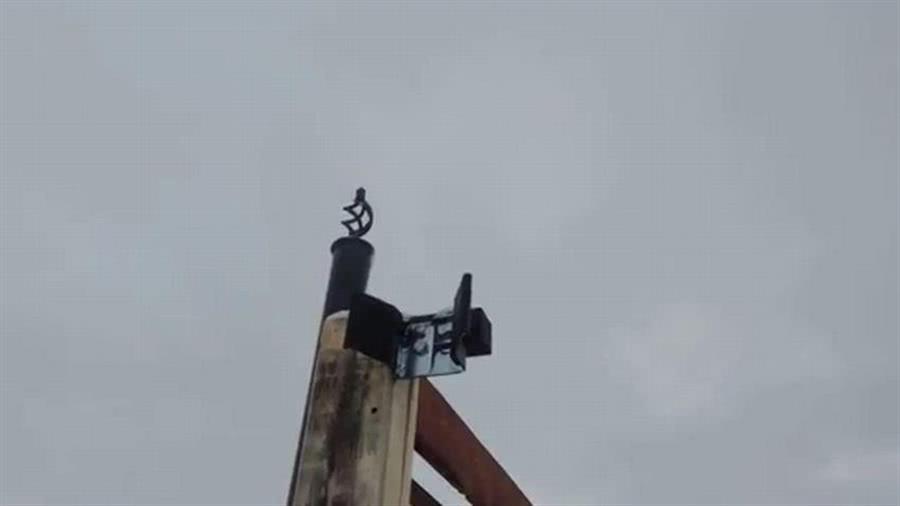

Закрепляем на столбе забора роликовые подшипники на кронштейнах

На противоположной стороне установим остановочные упоры

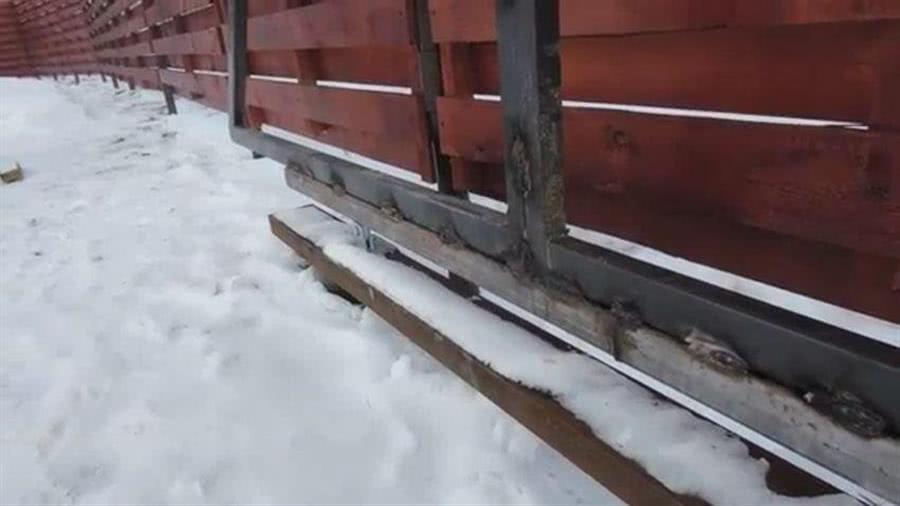

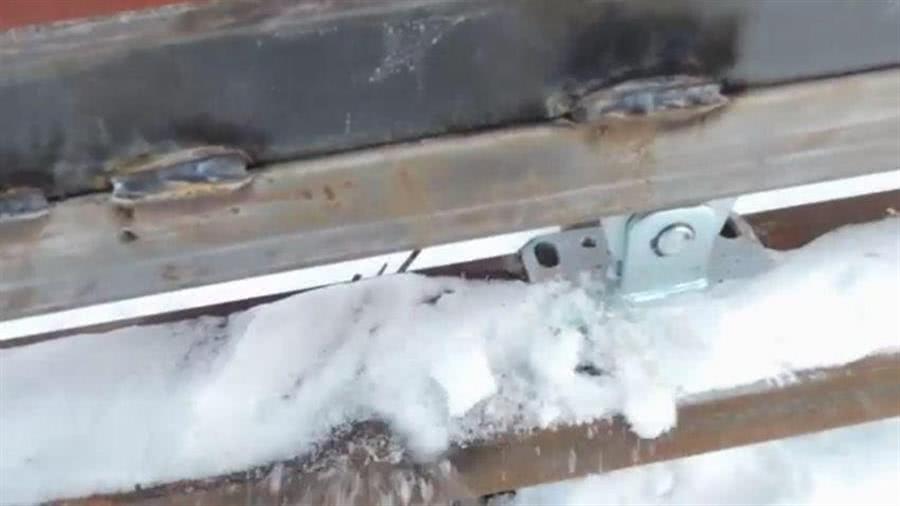

Свариваем каркас и устанавливаем направляющую

Закрепляем в нижней части колесики для отката

Обшиваем каркас доской и крепим ворота

Источник идеи и фотографий видео мастер-класс:Ссылка на первую часть видео мастер-класса: https://www.youtube.com/watch?v=dTUZd7OBRY4Ссылка на вторую часть видео мастер-класса: https://www.youtube.com/watch?v=xwPGUNAoAXAОригинальное название: Откатные ворота своими руками на винтовых сваяхАвтор видео: Иван Галкин

Читать полностью (ссылка)

Необходимые материалы и комплектующие

Для установки нужно заранее приготовить все необходимые материалы и комплектующие. В основном их предоставляют в комплекте с воротами, если приобретать готовый продукт. Но когда хозяин решил делать ворота самостоятельно, комплектующие нужно докупить отдельно от основного материала. Найти их будет несложно, поскольку они продаются во многих строительных и специализированных магазинах. Необходимо подготовить такие комплектующие:

тележки или каретки для монтажа;
ограничители, которые помогают удерживать конструкцию в неподвижной позиции при сильном ветре;
несущую балку;
ролик для снижения шума работы;
плату для удержания раскачивания.

При установлении автоматизированной системы открытия понадобятся и другие комплектующие. В этом случае необходимо дополнительно запастись:

зубчатой оцинкованной рейкой (её толщина зависит от веса конструкции);
редуктором;
пультом ДУ;
датчиками определения сторонних предметов в проёме закрывания ворот во избежание поломки;
сигнальной лампой.

При конструировании автоматических ворот на роликах своими руками нужно учесть возможность ручного открывания в случае выхода из строя системы

Выбору качества материалов нужно уделить особое внимание. Готовая конструкция должна быть надёжной и прочной

Материал нужно выбирать лёгкий, чтобы он не производил сильной нагрузки на раздвижной механизм, который находится внизу конструкции.

https://youtube.com/watch?v=5DwRumiS9Qk

К тому же желательно, чтобы материал имел привлекательный вид и сочетался с забором. Зачастую для таких работ используют металлопрофиль. Он качественный и хорошо смотрится. С ним легко работать и можно самостоятельно монтировать, даже не имея опыта. Дополнительно потребуются следующие инструменты:

набор электродов для сварки;
устройство для сварки (автомат или полуавтомат);
болгарка и диски для резки металла;
бетономешалка;
краска и компрессор для покраски (также можно использовать валик или обыкновенную кисть);
водяной или лазерный уровень;
молоток;
лопата;
отвёртка или шуруповёрт;
рулетка.

Если у владельца дачи нет большого бюджета на постройку, то сварочный аппарат и болгарку можно взять в аренду или занять у соседа. Это существенного сэкономит расходы. В отдельных случаях нужно подготовить:

профильные трубы для сборки каркаса;
герметик;
грунтовку;
швеллера;
арматуру.

Фото раздвижных ворот

https://youtube.com/watch?v=dbTVsVdEI-c

https://youtube.com/watch?v=5eASBNKyW74

Также рекомендуем просмотреть:

Привод для ворот
Ворота с калиткой
Чертеж ворот
Кованые калитки
Забор из штакетника
Красивые заборы
Гаражные ворота
Заборы для дачи
Забор из профнастила
Зеленый забор
Забор для дома
Установка забора
Калитка из профнастила
Ворота из профнастила
Ворота своими руками
Забор своими руками
Металлические ворота
Забор из сетки рабицы
Столбы для забора
Сварной забор
Кованые заборы
Замок на калитку
Рулонные ворота
Откатные ворота
Декоративный забор
Высота забора
Калитки своими руками
Кирпичный забор
Автоматические ворота
Бетонный забор
Забор из камня
Кованые ворота
Деревянный забор
Распашные ворота
Как сделать забор

Делаем раздвижные ворота своими руками

Оборудование

Для начала нужно иметь весь необходимый инструмент и материал.

Инструменты, которые понадобятся в процессе изготовления раздвижных ворот:

Строительный миксер для бетона, аппарат для выполнения сварочных работ, машинка для шлифовки или болгарка;

Важно! Сварку необходимо выполнять в шахматные порядки. Иначе каркас может перегреться и деформироваться.

Все, что может понадобиться для кладки кирпичей;
Шуруповерт, ножницы для металла, дрель, перфоратор используются на этапе возведения каркаса и его обшивки;
Лопата, молоток, лом, понадобиться при выполнении земельных работ;
Стремянка, уровень, рулетка и гаечные ключи;
Инструменты для окрашивания.

Материалы

С инструментом обычно все просто, а вот подобрать материалы уже затруднительно.

Дело в том, что при подборе комплектующих по-отдельности, они могут просто не подойти друг к другу, а это скажется на качестве и функциональности конструкции.

Например, ворота будут перекошенными в одну сторону или будут заметны зазоры между элементами. Поэтому, если есть возможность, лучше купить комплектующие специальным набором, где все детали уже согласованы.

Есть много фирм, которые занимаются продажей таких комплектов с возможность доставки заказа на место.

Основные элементы комплекта раздвижных ворот

Каркас;
Несущая тележка;
Несущая балка;
Плато с роликами от боковых качаний;
Концевой ролик;
Ловушка концевого ролика.

Перед началом работы важно составить точные чертежи с указанием габаритных размеров конструкции и отметками просветов, расстояния для отката. Только тогда можно будет определиться с тем, как сделать ворота

https://youtube.com/watch?v=ellrd_bB5n8

Материалы для выполнения работ

Составляющие бетона: цемент, песок, щебень;
Для фундамента: арматура, швеллер, двутавр;
Для сбора опорных столбов: кирпичи, бетонные блоки или дерево;
Опорный каркас потребует металлический профиль;
Материал для наружной отделки. Например, листы профнастила.

Этапы сборки раздвижных ворот своими руками

Подготовка основы под ворота. Здесь нужно учитывать состав почвы на которой планируют монтировать конструкцию и массу самих полотен. Обычно верхний слой грунта убирают и устанавливают арматуру. Затем переходят к формированию фундамента под столбы и прокладке трубы с электрикой для автоматики.
Создание каркаса. Раму будущих ворот выполняют из профильной трубы. По низу полотна приваривается шина из набора для раздвижных ворот, а если ворота планируются автоматическими, то на шину крепится зубчатая рейка из того же комплекта. Крепеж должен быть приварен точно по горизонтали. Иначе неизбежна излишняя нагрузка на привод и, как следствие, скорая поломка.
Окрашивание ворот. В условиях самостоятельного исполнения ворот наиболее оптимальным будет метод распыления краски либо нанесение обычной кистью.
Монтаж несущих кареток с роликами и оставшихся элементов конструкции на забетонированный фундамент. Обычно для этого используют крупный анкерный болт или приваривают к закладному элементу.

После крепят улавливатели и накатной ролик к шине, верхний держатель полотна к столбу, а также зубчатую рейку.

Наполнение полотен и монтаж их на каретки. Заполняют полотна створок любым отделочным материалом. Например, из металллопрофиля, дерева или металлического штакетника.

Важно! Наполнение полотен следует выполнить до их монтажа.

Наполнение выполняется при помощи заклепок или саморезов.

Установка и наладка автоматического привода и системы безопасности.

Это были основные шаги в создании раздвижных ворот своими руками. На деле может оказаться гораздо больше манипуляций, это будет зависеть от выбранной модели.

Самодельные раздвижные ворота выйдут на порядок дешевле, чем заказ у коммерческой фирмы по розничной цене. Но придется приложить усилия и вникнуть в правила их возведения, чтобы потом не жалеть о сэкономленных средствах, а наслаждаться конструкцией.

https://youtube.com/watch?v=TACsawCxlYY

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения. Они обычно располагаются в два ряда по 4 штуки в каждом

Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой

Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Материал для калитки-книжки

Материал для каркаса

Многие хозяева стараются в раздвижные ворота встроить калитку, чтобы не занимать отдельное место для нее, и не открывать всякий раз ворота. Но об этом в отдельном материале на нашем сайте. Мы поговорим о раздвижных, но нестандартных калитках, в виде книжки. В видео ниже вы сможете увидеть такое изобретение в действии. А мы немного расскажем о материале, который понадобится на изготовление таких металлических раздвижных систем. Все довольно просто, материала понадобится практически, как на распашные ворота:

уголок из расчета на две створки, размеры зависят только от желаний хозяина;
соединительная задвижка, которая будет фиксировать две створки;
петли и стопор;
материал для обшивки.

Изготовление таких раздвижных калиток значительно сэкономит время и средства. А система не потребует швеллеров, роликовых механизмов, кареток и направляющих. Все довольно просто и качественно. Более подробно об изготовлении раздвижных калиток вы узнаете из видео, а тем, кто захочет привнести свои коррективы к этой конструкции − только пожелания успеха.

https://youtube.com/watch?v=ALEmZAa-VRc

Изготовление рельсовых откатных ворот своими руками

Рельсовыми они называются потому, что створки при открывании и закрывании своим нижним краем катятся на роликах по специальному рельсу. Им может служить полудюймовая водопроводная труба, приваренная к более крепкой балке. Ворота могут быть одностворчатыми или двухстворчатыми. Технология их изготовления от этого не меняется, просто перераспределяются некоторые линейные размеры, и удваивается количество опорных роликов.

ФОТО: youtube.comОткатные ворота ФОТО: youtube.comОткатные рельсовые ворота

Необходимые для работы инструменты и материалы

Для качественной и быстрой работы мастер должен иметь комплект необходимых инструментов и уметь ими пользоваться. В этот набор входят молоток, плоскогубцы, ножницы по металлу, рулетка, электродрель, электрозаклёпочник, сварочный аппарат, гаечные ключи и отвёртки.

Подготовка основания для двигательного механизма

Вдоль линии ворот в грунте проделана узкая щель. В неё укладывается профильная труба сечением 60×60×4 мм и длиной, равной удвоенной длине створки ворот. Затем она заливается бетоном. Конструкция является базой для нижней направляющей.

Установка опорных столбов и монтаж направляющих

На верхней части на рамку ворот приварена полудюймовая труба. Это верхняя направляющая. Она снизу вверх упирается в верхний ролик и не позволяет полотну ворот отклоняться от вертикали.

К верхней полке забетонированной профильной трубы приваривается полудюймовая круглая труба. Это и есть нижняя направляющая, по ней будут кататься опорные роли. Она должна не деформироваться и не изменять свой профиль в течение всей эксплуатации.

ФОТО: youtube.comНижняя направляющая рельсовых ворот

Изготовление полотна откатных ворот

Сначала рама выкладывается из уголков и швеллеров на верстаке. Все прямые углы выверяются по угольникам и прихватываются сваркой. Выкладывается и вымеряется четвёртый угол и тоже прихватывается сваркой. Промеряются диагонали прямоугольной рамы и, при необходимости, производится выравнивание. После этого выполняется окончательная сварка. В соответствии с чертежами устанавливаются диагональные растяжки и вертикальные поперечины. Всё приваривается. По окончании сварки швы зачищаются болгаркой, и всё изделие покрывается краской.

ФОТО: youtube.comИзготовление рамы ворот

ФОТО: youtube.comОкраска рамы ворот

Когда рама полностью сварена и покрашена, на неё укладываются листы профнастила. Его можно крепить точечной сваркой, болтиками и заклёпками. В этом случае используют электрозаклёпочник.

ФОТО: youtube.comКаркас ворот, обшитых профнастилом

Установка конструкции и фурнитуры

Створки ворот катятся по нижней направляющей на роликах. Для их установки сооружается несложная конструкция под названием «каретка». На одну створку устанавливают две каретки с роликами. По одному ролику ставится сверху для удерживания створки ворот от наклона.

ФОТО: youtube.comОпора с роликом для рельсовых воротФОТО: youtube.comРолик, на котором катится створкаФОТО: youtube.comВерхний ролик

Все элементы конструкции покрываются антикоррозионной краской, они должны работать в любое время года как в мороз, так и в жару.

Статья по теме:

В чем преимущества откатной калитки своими руками, популярные типы, подготовка и этапы проведения монтажа, 35 фото с готовыми проектами
