Деревянная оконная рама своими руками: все гениальное просто

Завершающие работы

После выполнения всех работ, технология изготовления предполагает смазывание оконных поверхностей антисептиком. После этого, окно ставится в проем и крепится в пазах. Затем производим крепление саморезами, которые проходят через короб и крепим их к бетону. Отверстия в бетоне выполняют, чаще всего, при помощи монтажного пистолета.

После того как мы закрепили окно, задуваем щели герметиком. Нужно дождаться, чтобы он высох, и после этого заштукатурить места герметизации. Завершаются работы монтированием отлива и подоконника. Таким образом, можно видеть, что изготовление деревянного окна своими руками не является невыполнимой задачей, и это выгодно отличает их от металлопластиковых окон.

Инструкция

Возьмите хорошо просушенную строганую доску, она позволит избежать коробления окна или усадки.Изготовьте коробку для деревянного окна. Для ее изготовления можно использовать доски сечением 50х150 мм. На доске сделайте паз так, чтобы в профиль доска имела Г-образную форму. Получившейся гребень будет способствовать герметичности окна. Используйте для этой работы электрорубанок.

Затем, в соответствие с размером оконного проема, распилите доску на 4 части и соедините их между собой. Лучше всего произвести такое соединение при помощи прямого шипа и прямого паза. Чтобы создать такое соединение, нужно выпилить шип на одной доске (которая будет иметь горизонтальное положение), а на другой – паз. Данную работу можно произвести с помощью пилы, молотка и стамески или использовать ручной фрез

Затем промажьте столярным клеем места соединений и соберите коробку.При сборке важно обеспечить соединение деталей под углом 90 градусов. Для обеспечения жесткого соединения просверлите отверстие в торце и вставьте в него смазанный клеем деревянный штифт. По углам к торцам установите оконные металлические уголки, чтобы укрепить коробку.После того, как клей высохнет, коробка готова

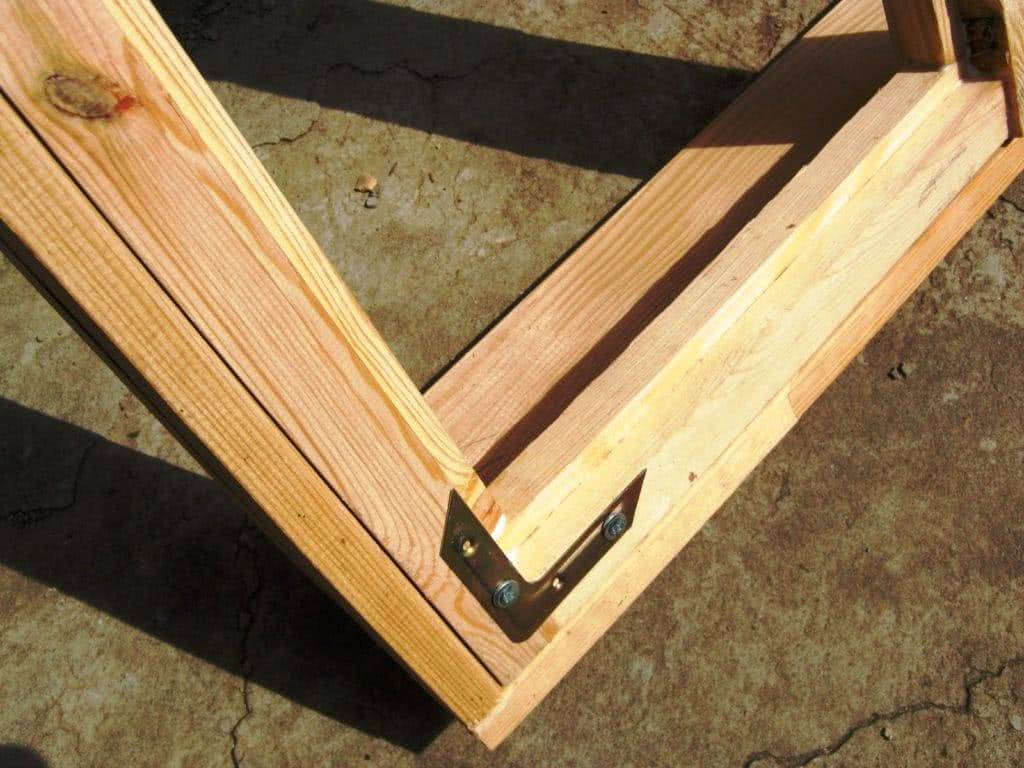

По углам к торцам установите оконные металлические уголки, чтобы укрепить коробку.После того, как клей высохнет, коробка готова.

Теперь нужно изготовить оконную раму, для чего используется брус с сечением 50х50 мм. Последовательность ее изготовления такая же, как и коробки.Изготовьте профиль при помощи ручного фрезера или электрорубанка.Чтобы рама легко открывалась и закрывалась, нужен зазор между рамой и коробкой в 1-2 мм.

Видео по теме

Обратите внимание

Деревянные окна изготовленные своими руками могут применяться на верандах, балконах, в бане т.е. там где деревянное окно будет выполнять функцию ограждения от окружающей среды. Рассмотрим изготовления одностворчатого деревянного окна своими руками. Теперь рассмотрим конструкцию деревянного окна. Окно состоит из коробки, которая крепится в оконный проем и самой рамы со стеклами. Коробку можно изготовить из досок, например сечением 50х150мм.

Поэтому, не имея специального оборудования, изготовить раму из дерева, наподобие той, что продают в магазинах, вряд ли получится. Но для помещений, в которых особых требований к окнам не предъявляется, вполне можно сделать рамы своими руками. Рассмотрим, как сделать оконную раму своими руками, в условиях домашней мастерской. Для начала замахнемся на изготовление простейшей, одностворчатой, конструкции. Всем известно, что деревянные рамы со временем рассыхаются, теряя форму.

как сделать оконную раму своими руками

Большинство людей для смены окон вызывают мастеров и вставляют пластиковые или алюминиевые рамы. Их основной недостаток – сравнительно высокая цена и необходимость при сборке использовать специальное оборудование. Можно ли сделать оконную раму своими руками? Какие для этого нужны инструменты и материалы?

Рисунок 1. Деревянные рамы экологичны и имеют низкую теплопроводность.

Ведь для остекления дачного домика или окон теплицы вовсе не обязательно устанавливать пластмассовую раму – вполне подойдет и самодельная конструкция из дерева.

Как сделать коробку из досок

Оконная коробка

Количество материала зависит от размера окон. Сначала нужно сделать коробку, на нее будет установлена рама. Коробка защищает ее деформации при усадке здания. Все элементы изготавливаются из сухой доски, она должна быть без трещин. Ее обрабатывают наждачкой, это позволяет убрать мелкие заусенцы. Потом наносят разметку, вырезают части конструкции.

Далее следует посмотреть на внутренний периметр, он должен быть примерно на 3 мм больше размера рамы.

Все элементы коробки соединяют по принципу паз-шип. Сделать его можно фрезой или ножовкой. Для работы потребуются стамеска и киянка. Шип делают на той части, которую планируют установить в вертикальном положении. Паз вырезают на элементе, который будет установлен в оконном проеме в горизонтальном виде.

Далее нужно взять наждачку и тщательно зашкурить все элементы. Коробку собирают на полу или другой ровной поверхности. Шипы и пазы смазывают столярным клеем, это повышает прочность монтажа. Необходимо следить за тем, чтобы все части окна были соединены под углом 90°. Для этого используется металлический уголок.

Процесс сборки

После завершения подготовительного процесса, можно перейти к сборке окна, которая начинается с короба.

Короб

Рама служит основой конструкции окна. Так как заготовки для нее уже готовы, можно приступать к их соединению. Для этого лучше всего использовать проверенный стык «шип-паз». Чтобы его реализовать в торце одной из деталей вырезаются шипы, которые по ширине должны соответствовать ширине доски. В ответной детали на местах шипов предыдущей делаются углубления, в которые они должны зайти. На иллюстрации можно видеть пример такого соединения. После того как детали рамы окна подогнаны, можно зафиксировать их. Для этого на соединение наносится клей ПВА или другой подходящий клей по дереву. Необходимо выждать несколько минут, чтобы он немного впитался. После этого детали рамы окна фиксируются.

Если оставить все в таком виде, то раму легко расшатать, и она деформируется. Чтобы такого не произошло, потребуется дополнительно укрепить стык. Для этого необходимо воспользоваться шкантом. Ровно по центру узла примыкания сверлится отверстие. В него вставляется деревянный цилиндр согласно диаметру отверстия. Предварительно его необходимо также пропитать клеем. Чтобы в процессе высыхания рамы для окон не потеряли свою конфигурацию, их можно зажать струбцинами.

Рама

По готовому коробу окна проще изготавливать раму для него, т. к. замеры уже проводятся по факту. Процесс замера лучше поручить тому, кто имеет опыт изготовления окон, т. к. есть значительное количество нюансов, которые сложно учесть при первом опыте. Минимальный размер бруса, который будет проще всего обрабатывать при изготовлении рамы окна имеет сечение 60 на 40 мм. Под окна, в которые будет вставлен стеклопакет, влажность древесины не должна превышать 12 процентов. Если говорить о породе, то лучше если это будет бук, дуб или граб.

Обратите внимания! Раму для окна лучше собирать из цельного бруса или из того, который был склеен не в длину, а в толщину

Это необходимо для большей жесткости окна, что особенно важно для створок, которые будут открываться

В случае установки стеклопакета потребуется паз как для одностекольной конструкции, но в этом случае он делается более глубоким, а его размер определяется толщиной стеклопакета. Чтобы паз под стеклопакет получился ровным и соответствовал требуемым характеристикам, лучше произвести обработку фрезером, а не стамеской. Стоит также понимать, что стеклопакет будет закреплен штапиком, поэтому под него также стоит предусмотреть зазор. По готовности всех заготовок для рамы можно приступать к их соединению. Но выполняться оно будет не так, как для короба. В этом случае потребуется сделать запил торцов под углом в 45 градусов, изготовив при этом шип и паз. Места стыков проклеиваются и откладываются до полного высыхания.

После высыхания рамы выполняется установка всех элементов фурнитуры. При этом необходимо быть внимательным, т. к. в соответствующих местах потребуется сделать запилы и выбрать необходимые углубления в коробе, в который будет осуществляться установка рамы окна. Видео о сборке доступной конструкции окна есть ниже.

Как изготовить?

Деревянные окна можно сделать самостоятельно, однако для этого нужен хотя бы минимальный навык работы с древесиной и набор необходимых инструментов.

Для работы вам понадобятся:

  • стеклорез;
  • дрель;
  • лобзик либо фрезер;
  • молоток;
  • рулетка;

  • стамеска;
  • рубанок.
  • Естественно, понадобятся и материалы:
  • клееный брус;
  • клей для древесины;
  • саморезы;
  • дюбели;
  • штапики;
  • герметик.

Работы производятся в определенном порядке.

На первом этапе необходимо соорудить деревянный короб. В зависимости от габаритов окна он может быть большим или маленьким.

Чтобы изготовить раму, необходимо использовать доски размером 15х5 см. В заготовке необходимо сделать небольшое Г-образное пазовое отверстие на глубину примерно 1,5 см. Все базовые элементы крепятся друг с другом при помощи столярного клея, а для большей фиксации места стыков усиливаются стержнем длиной до 3 см, именно он будет основным фиксатором остальных элементов конструкции.

Затем идет непосредственно установка короба в подготовленный заранее оконный проем. Для этого нужно просверлить отверстия в стене, закрепить в них дюбели и при помощи саморезов зафиксировать короб, после чего места стыков обрабатываются герметиком.

Второй блок работ связан с изготовлением рамы, для этого используется брус размером 5х7 см, впрочем, толщина его может варьироваться в зависимости от толщины и размеров стекла, которое будет крепиться в ней. Если будет монтироваться одностекольный профиль, то будет достаточно всего лишь двух пазовых отверстий. В случае если профиль толще, количество отверстий должно быть увеличено.

Когда все основные детали изготовлены, необходимо приступить непосредственно к сборке рамы. Для это доски распиливают под углом в 45 градусов, а при помощи профиля формируется шипо-пазовое соединение, его усиливают саморезами.

Чертежи и проекты

В зависимости от своих конструктивных параметров проекты деревянных окон могут быть:

  • немецкими;
  • русскими;
  • финскими.

Первый вариант отличается присутствием единственной разделительной деревянной частью. Такая модель состоит из большой коробки и двух створок, каждая из которых застеклена. Как правило, для изготовления деревянной части берется массив сосны.

Основной минус таких конструкций заключается в склонности к деформациям, кроме того, она не позволяет достичь максимально полного примыкания створки непосредственно к окну, поэтому в случае дождя наружная влага может попасть на подоконник. Такие окна обычно укомплектовывают нерегулируемыми ручками и петлями, поэтому они не предусматривают режима проветривания.

Немецкие окна довольно часто называют европейскими, поскольку вся фурнитура производится в странах Старого Света. Подобная конструкция позволяет эффективно регулировать расположение и угол наклона створок, а кроме того, предусматривает наличие запорных механизмов и опции проветривания воздуха.

Такие окна обычно имеют коробку и створку двухкамерного типа. Евроокно включает в состав оконную коробку и створку. Такие изделия просты в эксплуатации, они имеют небольшой вес и характеризуются высокой теплозащитой. Срок службы евроокна превышает 60 лет – такая долговечность обусловлена высокими прочностными свойствами трехслойного клееного бруса, который используется при производстве немецких окон.

Чертежи финских окон имеют широкую коробку и две створки со ступенчатым способом открывания, при этом наружная створка проектируется из простого стекла, а внутренняя – из однокамерного стеклопакета.

Сырье для производства таких окон служит древесный массив, а не брус, благодаря чему окно выглядит очень стильно и эстетично, однако, немного проигрывает немецким по качеству и долговечности.

Подготовительный этап

Любая строительная работа состоит из подготовительного, основного и заключительного этапа. При изготовлении окна подготовительный этап включает себя подбор столярных инструментов и оптимального сырья. Кроме того, необходимо сделать детализированный чертёж, на котором отмеченные не только общие размеры рамы, но и габариты всех составных частей.

Необходимые инструменты

Для работы понадобятся следующие инструменты:

  • молоток;
  • дрель;
  • шуруповёрт;
  • стеклорез;
  • стамеска;
  • фрезерный станок;
  • шлифовальный станок;
  • пила.

Список не исчерпывающий. Если есть желание максимально сэкономить, понадобится еще и циркулярка. В этом случае можно купить любое деревянное полотно и самостоятельно распустить его на нужные заготовки.

Необходимые материалы

Деревянные оконные рамы в большинстве своём изготавливаются из сухой или клееной древесины, но в некоторых случаях можно в качестве сырья использовать новые фанерные листы.

Фанера – это самый дешевый и некачественный вариант. Подходит только для окон, расположенных внутри помещения. Даже хорошо обработанная защитными пропитками, фанера быстро набирает влагу и начинает рассыпаться.

Цельный деревянный брус – это хорошее и относительно недорогое решение. Недостаток заключается в том, что такую доску может повести, что приведет к изменению геометрии

Кроме того, нужно обратить внимание, чтобы не было трещин и сучков

Клееная древесина – отличный выбор для изготовления рамы. Во-первых, она имеет лёгкий вес, но при этом достаточно прочна благодаря своей многослойности. Во-вторых, такой вид древесины не поддаётся осадочным воздействиям и деформациям.

Для рамы рекомендуется использовать брус 5х5 см.

Кроме того, понадобятся:

  • деревянные штапики;
  • клей ПВА;
  • саморезы по дереву.

Желательно заранее запастись шпаклевкой, морилкой или антибактериальной пропиткой.

Изготовление окна из фанеры

Оконная рама может быть сделана из обычной фанеры. Это наиболее дешевый вариант, но качество таких изделий будет значительно хуже. Фанерные листы быстро напитываются влагой, и происходит процесс их разрушения. Поэтому фанерные изделия устанавливаются только внутри помещений.

Нужно нарезать полосы заранее предусмотренного размера. Их соединяют вместе в виде прямоугольника. Но при этом необходимо строго соблюсти требование проведения соединения под прямым углом и точно придерживаться промеров, чтобы рама не имела перекосов.

Фанерные конструкции подойдут не только для глухих моделей, из них удается сделать многостворчатые разновидности. Чтобы создать раму в одно остекление понадобится 8 штук полос из фанеры. Их нужно соединить в 2 прямоугольника. При этом один из них должен иметь немного меньший размер, чтобы можно было закрепить листы стекол. Для прочности детали скрепляются саморезами, и проклеиваются столярным клеем.

На финальном этапе изготовления окон из дерева или фанеры необходимо предусмотреть процесс по подготовке их к эксплуатации. Обязательным условием должна быть обработка защитными средствами деревянных деталей и дальнейшее их окрашивание. Если сравнивать фото такой рамы 10-15 летней давности, то особых изменений не увидишь.

Подготовка и вставка стёкол

Размеры стекла должны чётко совпадать с размерами проёма для того чтобы не образовывались микрощели, пропускающие холодный воздух с улицы. Поэтому, этап измерения должен проходить щепетильно, с точностью до 0,5 мм. Резать стекло рекомендуется алмазным саморезом, после чего – качественно отполировать края наждачной бумагой.

Рис. 3. Разрез стены для вставки стекол

Во время резки стекла обязательно помните о правилах техники безопасности:

  1. Надевайте защитные перчатки, чтобы случайно при работе со стеклом не изувечить кожу.
  2. Наряду с перчатками не пренебрегайте защитными очками: они оберегают глаза от попадания в слизистую строительных микрочастиц и стеклянных крошек.
  3. Во время работы со стеклом не рекомендуется дышать ртом или разговаривать, так как стеклянные крошки могут осесть на слизистой горла. Это не смертельно страшно, но приносит большой дискомфорт при напряжении голоса и вызывает болезненный кашель.

При нарезании стекла следует пользоваться измерительным прибором, длина которого превышает длину стекла, например, – металлической метровой линейкой. Зафиксировав точку надлома, стекло слегка придавливается рукой до тех пор, пока не послышится звук треска. Готовое стеклянное полотно нужно примерить, предварительно вставив его в проём.

Если размеры полностью совпадают, стекло сверху закрепляется штапиками и фиксируется тонкими гвоздями. В случае вставки двух и более дополнительных стёкол, посередине рамы монтируется вертикальный брус, имеющий идентичные пазы.

Каждая половина окна изготавливается отдельно друг от друга, а одна из них должна иметь более тонкую раму. Она соединяется с основной, посредством навесных петель, таким образом, создается открывающаяся створка. С помощью саморезов к раме крепится вспомогательная ручка, а в вертикальном брусе делается паз для закрывания створки.

Требования к оконным рамам из дерева

Правила производства и эксплуатации окон касаются старого (стандартного) образца и евроокон с современными стеклопакетами:

  1. Стандартные блоки – дешевые в производстве, и больше подходят летним дачам, а вторые – считаются более качественными, легкими, и обойдутся дороже, так как они имеют дополнительную теплоизоляцию и значительный шумоизолирующий эффект.

  2. Евроокна — подходят для всех типов жилья, остекления балконов, мансард и лоджий.

Современная оконная конструкция состоит из таких элементов:

  • цельный брус или клееный;
  • обычное стекло или двухкамерный стеклопакет;
  • фурнитура для открывания и закрывания (запорная арматура, навесы, ручки, уголки);
  • водоотводные профиля (металлические, пластиковые);
  • створки (открывающиеся или глухие);
  • резиновые съемные контуры для уплотнения (в пазах);
  • штапики округлой формы;
  • силиконовый герметик;
  • рама, в которую монтируется стеклопакет.

Основные нормативные требования для производства и эксплуатации оконных систем регулируются следующими документами:

  • ГОСТ 24700-99.
  • ГОСТ 24699-2002.
  • ГОСТ 24700-81.
  • ГОСТ 23166-99.
  • ГОСТ 1562-85.
  • ГОСТ 30777-2001.
  • ГОСТ 11214-86.

Положения представленных требований дают отсылку к другим нормативам, напрямую касаются элементов конструкции, их изготовления и монтажа, и заключаются в следующих моментах:

  1. Рамы в процессе производства должны обрабатываться специальными неядовитыми средствами и клеящими составами, которые предотвращают образование плесени, грибка, процессов гниения, и служат защитой от насекомых.
  2. Габариты проемов для оконной конструкции должны превышать коробку на 2 (см) по периметру с каждой стороны, а с нижней – на 5 (см).
  3. При монтаже используют строительный уровень, отклонения от которого не должны быть больше, чем 1,5 (мм) на 1 (м) общей длины изделия.
  4. Шов при монтаже включает в себя 4 слоя: внешний (защитный), утепляющий, шумоизолирующий и пароизолирующий. В качестве уплотнителей допустимо использование сжатой ленты, минеральной ваты, шнуров из пенополиуретана.
  5. Поверхность блока, соприкасающаяся с конструкционной (наружной) стеной, сверху защищается не только антисептиками, но и гидроизоляторами.
  6. Между элементами крепежа допускается расстояние не больше 80 (см).
  7. Створки обязаны соответствовать габаритам – не больше 120 (см) по ширине, и 180 (см) по высоте.
  8. Используемые полимерные элементы конструкции должны сопровождаться гигиеническими заключениями.
  9. Соединения и монтаж конструкции всегда проводится согласно проекту (чертеж + план работ).
  10. Влажность древесины из цельных блоков должна находиться в пределах до 14 %, а клееного бруса – не больше 2 %.

Заделывать окна лучше всего с помощью монтажной пены, остатки которой легко удалить специальным строительным ножом. Если не выполнить нормативные требования, в окнах нарушится герметичность, будет поступать холодный воздух, конструкции станут плохо открываться или закрываться, пропускать осадки, а запорные элементы быстро выйдут из строя.

Как сделать окно браузера на весь экран

Если вы столкнулись с ситуацией, когда браузер отображается в небольшом окошке, т.е. его размер развернут не на весь экран, а занимаешь лишь неполную часть рабочего стола, при этом это окно может перемещаться по рабочему столу и масштабироваться, то чтобы сделать окно браузера на весь экран нужно:

  1. Открыть браузер;

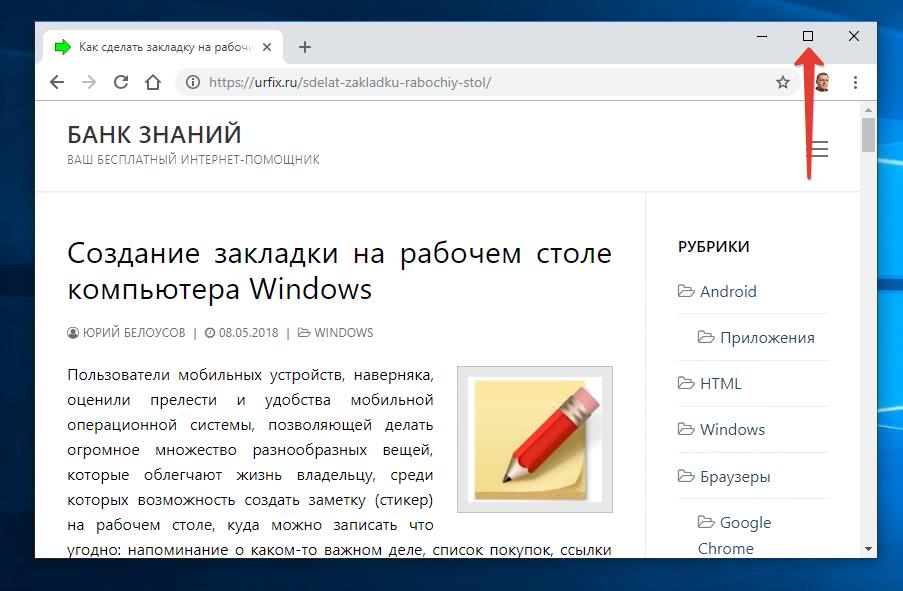

  2. В правом верхнем углу кликнуть на значок прямоугольника (кнопка: «Развернуть»), который расположен между кнопками «Свернуть» и «Закрыть». (См. скриншот ниже);

После нажатия кнопки «Развернуть» окно браузера снова станет занимать весь полный рабочий экран.

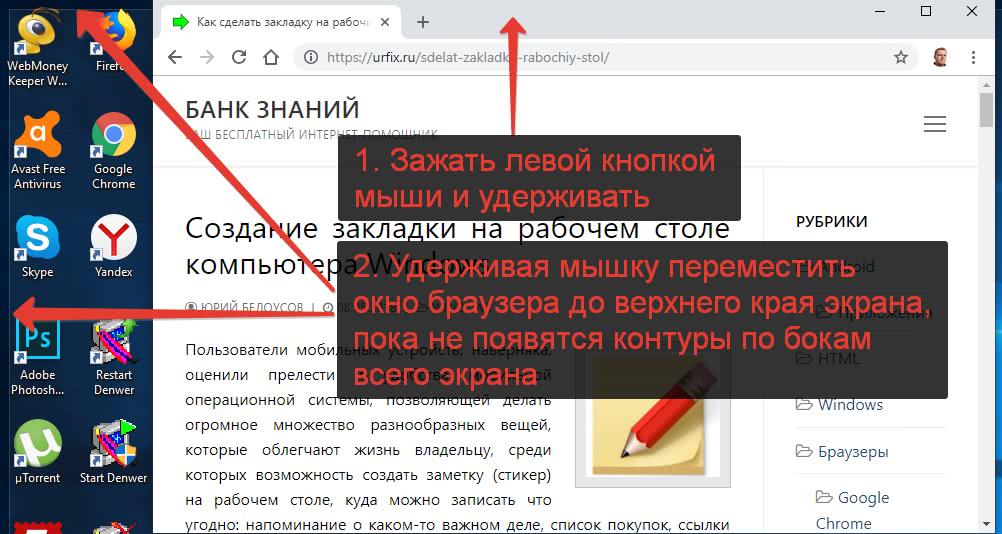

Еще один способ открыть окно браузера на весь экран:

  1. Зажать левую кнопку мыши на области, в которой располагаются закладки (При этом не сами закладки);
  2. Удерживая мышь зажатой нужно перенести окно браузера в самый верх экрана;
  3. После чего по периметру всего экрана появится контур, указывающий на то, что если отпустить браузер в этот момент, то он будет занимать всю указанную область.

Подготовительный этап

Самостоятельное изготовление деревянного окна потребует наличия не только основных столярных инструментов, но и навыки работы с ними, т. к. потребуется соблюдение высокой точности. Из основного потребуется:

  • рулетка;
  • угольник;
  • шуруповерт;
  • дрель;
  • рубанок;
  • стамеска.

Можно использовать и станки, если они есть в наличии. Процессу непосредственного изготовления предшествует подготовительный, который включает в себя создание чертежа будущих конструкций. Чтобы их составить необходимо предварительно определить, какой именно будет конструкция окна:

  • глухой;
  • с двумя створками;
  • с одной створкой.

В зависимости от установленной фурнитуры могут быть различные способы взаимодействия со створкой. Деревянные окна со стеклопакетами не исключают наличия форточек, поэтому о них также стоит подумать. Замеры для окна производятся непосредственно по месту, где оно будет монтироваться. Даже при визуально одинаковых габаритах могут быть различия в размерах проемов, что создаст проблемы при установке.

Если работа будет выполняться самостоятельно, тогда чертеж можно выполнить в свободной форме. Лучше, если будет соблюден масштаб, а это проще сделать на листке в клетку. Такой подход позволит более точно выполнить подсчеты необходимого материала, в который включается не только древесина, но и фурнитура в виде петель, щеколд и засовов.

Совет! Фурнитуру для своего окна можно приобрести в специализированном магазине или у тех, кто занимается сборкой металлопластиковых конструкций.

Использовать в качестве основы для окна можно любую древесину, вопрос будет заключаться только в удобстве обработки и сроке службы. В силу дешевизны и доступности многие останавливают свой выбор на сосне. Есть также вариант собрать раму окна из дуба. Не стоит этого делать, если это первый проект по изготовлению окна, т. к. обработка дуба может вызвать серьезные затруднения.

Самостоятельной просушкой древесины стоит заниматься при наличии достаточного опыта. В противном случае лучше приобрести готовые высушенные доски. Это связано с тем, что при нарушении технологии сушки, в древесине могут появиться трещины или доски деформируются

Стоит также обратить внимание на наличие сучков. Хорошо, если их не будет совсем, т. к

в процессе эксплуатации именно с них может начаться процесс гниения

к. в процессе эксплуатации именно с них может начаться процесс гниения.

Следующим этапом является подготовка заготовок, которые выпиливаются согласно составленному чертежу окна. В процессе выпиливания можно оставить зазоры в несколько миллиметров, которые позже будут обработаны фрезерным станком. Если нет возможности использовать цельную доску, тогда подойдет и клееный брус. Довольно просто будет работать с доской сечением 15 на 5 см.
