Чертежи для строительства навесов

Оглавление

Из чего изготавливают фермы для навеса

Лучше всего с задачей создания надежной фермы способна справиться металлическая трубная продукция с сечением прямоугольной или квадратной формы, которая обладает рядом преимуществ:

  1. Обеспечение высокой прочности по причине наличия ребер жесткости. Если изделия с круглым сечением согнуть можно без проблем в домашних условиях, то с профильными трубами в этом случае возникнут проблемы.
  2. Доступная стоимость за счет относительно несложной производственной технологии. Оптимальным выбором считаются горячекатаные изделия.
  3. Удобная форма сечений. Процесс, как сделать ферму для навеса своими руками из труб с плоскими стенками, более простой в реализации по сравнению с трубной продукцией круглого диаметра. Эта особенность касается как использования для соединения болтов, так и сварочного оборудования.

При выборе материала ориентируются на определенные правила:

  • если ширина проектируемого навеса до 450 сантиметров, тогда трубная продукция должна иметь сечение 40х20 миллиметров при 2-миллиметровой толщине стенок;
  • когда ширина конструкции 450 –550 сантиметров, требуются трубы сечением 40х40 миллиметров, имеющие толщину стенок, равную 2 миллиметрам;
  • если ширина навеса превышает 550 сантиметров, используемые изделия должны иметь размер сечения 60х30 или 40х40 миллиметров и толщину стенок 2 –3 миллиметра.

Также для сооружения конструкции можно использовать пиломатериалы. Правда, деревянные фермы для навеса в последние годы устанавливают крайне редко, но они имеют преимущества, которые заключаются в простоте изготовления и доступной цене.

Особенности конструкции

Навес – это малая архитектурная форма, часть крытой площадки, имеющей функциональное или декоративное назначение. Основная функция этой конструкции – защита площадки от осадков и солнца.

Металлопрофиль выгодно отличается от других материалов устойчивостью к биологическому, химическому, механическому воздействию. Профтрубы с квадратным или прямоугольным сечением просты в проектировании и монтаже. Одинаково хорошо они подходят для монтажа небольшого козырька для крыльца и устройства просторной крытой площадки.

Навес состоит из:

  • фундамента;
  • опор или подвесов – вертикальных и наклонных несущих элементов каркаса;
  • боковых соединительных элементов – откосов и ферм;
  • стропильной системы, состоящей из стропильных ног, ферм, обрешётки;
  • кровли.

В случае возведения навеса над небольшой площадкой, например, крыльцом или песочницей, можно обойтись без ферм – конструкция вполне выдержит снег и ветер, так как в ней не будет горизонтальных участков большой протяжённости.

Если же планируется оборудовать навес над местом парковки или бассейном, горизонтальные перекрытия и стропильные ноги будут иметь большую длину. Такие протяжённые элементы уязвимы перед нагрузкой. Чтобы её распределить и придать конструкции жёсткость, на этих участках используют не отдельные трубы, а фермы (усиленные детали конструкции, состоящие из двух труб и соединяющих их вертикальных и наклонных элементов – стоек и раскосов).

Фундамент для навеса чаще всего делают столбчатым, так как его оборудование не требует больших землеройных работ. Кровлю выполняют из поликарбоната, профлиста, ондулина и других листовых материалов.

Это интересно: Цветной лак для наружных и внутренних работ

Последовательность выполнения работ

Строительство навеса осуществляется так:

  1. на дне каждой выемки формируется дренирующая подушка толщиной 10 – 15 см: насыпают песок и затем щебень, тщательно трамбуют;
  2. далее в выемки устанавливают пластиковые трубы, соответствующие им по диаметру;
  3. устанавливают в выемки стойки, добиваясь при помощи отвеса строго вертикального положения. С одной стороны стойки должны быть выше — этим обеспечивается уклон ската для стока воды;
  4. в выемках стойки укрепляют клиньями или подпорками;
  5. заливают в выемки бетон (пластиковые трубы играют роль опалубки и гидроизоляции);
  6. сверху опоры скрепляют горизонтальными прогонами — они называются верхней обвязкой. Прогоны по длинным сторонам попутно играют роль мауэрлатов: на них ложатся стропила. В металлической конструкции все соединения выполняются электросваркой. В деревянной — саморезами или гвоздевым боем;
  7. укладывают на мауэрлаты стропила. В металлической конструкции они имеют вид ферм — их предварительно сваривают на земле;
  8. поперек стропил приваривают или набивают обрешетку — металлопрофиль или бруски небольшого сечения (определяется расчетом);
  9. настилают кровельное покрытие. Все материалы, кроме поликарбоната, укладывают с нахлестом, двигаясь от нижней точки ската к верхней.

Поликарбонат монтируют без нахлеста — листы стыкуют при помощи специального профиля. Он состоит из базовой части, прикручиваемой к стропилу, и защелки, прижимающие стыкуемые листы.

Навес из поликарбоната

Профнастил, металлочерепица и поликарбонат крепятся к обрешетке саморезами с прокладками. Ондулин — специальными гвоздями или саморезами, с прокладкой оснащенной крышечкой. Битумная черепица — гвоздями, закрываемыми лепестками соседнего гонта. Рулонные материалы приклеивают мастикой.

Сотовый поликарбонат размещают ребрами жесткости вдоль ската — тогда сконденсировавшаяся влага будет вытекать из ячеек. Торцы заклеиваются лентами и затем закрываются заглушками. На нижнем торце используется перфорированная лента — она пропускает вытекающую влагу.

При монтаже соединительного профиля между ним и поликарбонатом оставляют зазор для свободного расширения пластика. Также требуется оставлять зазоры между саморезом и краями крепежного отверстия, для чего диаметр последнего делают на 2 – 3 мм больше диаметра самореза.

Расчет онлайн калькулятор

Представленный выше вариант расчета является самым простым. Существует много формул и вариантов для расчета навесов в зависимости от их форм, размеров, назначения. Для человека с хорошими знаниями сопромата и механики просто воспользоваться формулами и провести расчет. Ведь от того, насколько точны вычисления и низка погрешность, будет зависеть длительность службы навеса.

Если самостоятельное решение вопроса затруднительно, то лучше решить вопрос со специалистами. Провести расчет фермы для профильной трубы с использованием онлайн калькулятора для них не составит труда. Это даст возможность качественно и правильно составить проект, рассчитать марку и количество материалов, с точностью до 90 % определить стоимость конструкции.

Подготовительные работы

Самое необходимое для создания навеса из профильных труб — правильно составленный чертёж, вмещающий точные размеры, пропорции и детали. Чтобы его составить, необходимо следовать пошаговой инструкции по выполнению.

Чтобы составить схему будущего каркаса, в первую очередь, нужно определиться с местом постройки. Оно играет ключевую роль, ведь от расположения конструкции зависит выбор ресурсов и материалов для осуществления кровли и сооружения дополнительных опор и крыши. Лучшим решением будет отдать предпочтение ровной и стабильной поверхности, не подвергающейся движениям грунта, либо возвышенности без крутых склонов.

Самое нежелательное место для постройки навесов — низина и склон. Всё из-за больших скоплений воды, образующихся после дождя или наводнений. Естественно, они негативно влияют не только на комфорт прибывания, но и на прочность конструкции, подвергая их коррозии. Чтобы избавиться от данной проблемы, необходимо соорудить канализацию, что увеличивает финансовые и временные затраты.

Идеальное место для создания навеса

Дальше следует этап разработки чертежа для конструкции. Схемы могут создаваться как вручную, так и с помощью приборов и искусственного интеллекта. Чтобы соблюсти все точности и подробно изучить подводные камни, рекомендуется составлять чертёж на месте будущей постройки.

Чтобы правильно составить схему навеса из профильных труб, необходимо учесть следующие технические и физические параметры:

Угол наклона ската кровли: данное математическое значение учитывает общий наклон крыши и нагрузки, которые она может выдержать. Формула вычисления индивидуально практически для каждого типа кровли:

Приблизительные значения для каждого вида кровли
Стропильная система Угол наклона ската, градусы
Односкатная 8-18
Двускатная, рассчитанная против влияния снега 25-34
Двускатная, необходимая против сильных порывов ветра 17-25

Длина стропильной дуги: данная величина рассчитывается исключительно для криволинейных систем кровли, совмещая в себе длину стропильной дуги и ширину навеса. Формула вычисления выглядит следующим образом:

           L=1.6*(b+h/2)

Сечение: необходимо для точного представления о фигуре, её частях и деталей. Играет одну из главных ролей при составлении чертежа, так как в зависимости от данного параметра рассчитывается ширина навеса и подбираются трубы для стоек.

Нужные значения сечения труб и его прикладных параметров
Ширина навеса Сечение труб для стропильных систем при толщине стенки, кв.мм Сечение труб для стоек при толщине стенок, кв.мм
До 4.6 42*19 41*41
До 5.7 44*44 От 53*53 до 85*85
От 5.8 От 46*46 до 62*28 От 83*83 до 117*117

Важный момент:

для создания откосов используются трубы меньшего сечения. Это позволяет сэкономить на закупке крупных моделей.

Теперь идёт расчёт технических параметров для создания навесов из профильных труб. Естественно, для каждого дома они индивидуальные, поэтому за основу необходимо брать конкретный результат, наиболее схожий с тем, что будет выполняться далее. Усреднённые технические параметры на примере дома шириной 10х7 представлены далее:

  • Ширина навеса: при желании, его можно выполнить во все стены, при этом, вылет лучше оставить чуть короче. В итоге получается пропорции 10х7.
  • Высота краёв: лучше всего сделать высокие окончания длиннее нижних, так как в этом случае удастся достигнуть баланса в распределении опорных свойств. Оптимальное значение для первых — 2.7мм, для вторых — от 3.8 до 3.9мм.
  • Шаг между стропилами и стойками: в данном случае работает закономерность — чем массивнее материал для кровли, тем данное значение меньше. Усреднённые величины данного параметра варьируются от 110 до 190 см.

Широкий металлический навес

Единственный физический параметр, на который стоит обратить внимание при составлении чертежа — ветровые и снеговые нагрузки на конструкцию во время осадков. Чтобы рассчитать предельное значение прочности навеса, необходимо воспользоваться географическими и геологическими картами

По ним можно определить продолжительность, обильность и ширину осадков.

Последний момент подготовительного этапа — расчёт финансовых издержек из-за проблем с монтажом или брака материала. Итоговый процент потерь составляет от 4 до 10%.

Что нужно сделать дальше?

Из профиля 40 на 25 делается своими руками обвязка сверху. На ней потом проводится монтаж ферм, относящихся к шестиметровому навесу.

30 на 30 миллиметров – такого сечения вполне хватает, чтобы создать дворовые навесы с небольшой площадью.

Важное значение предаётся материалу для кровли. Полупрозрачный и лёгкий сотовый поликарбонат – отличный вариант для обустройства изогнутых крыш арочного типа

Пожаробезопасный металлический профильный лист лучше использовать для возведения прямого навеса, односкатного или двухскатного, в зоне барбекю. Конструкция должна быть толще, если она покрывается тяжёлыми материалами.

Привлекательно выглядят лёгкие и изогнутые формы каркаса. Есть специальные роликовые трубогибы, которые позволяют своими руками задать определённый изгиб трубы.

Видео

Навес своими руками часть 1

Это приспособление позволяет гораздо быстрее собирать своими руками каркас навеса используя проф. трубу.

Смотреть видео

Переходим к установке навеса своими руками

Данный этап всегда начинается не только с монтажа опорных колонн, но и с разметки. Рекомендуется придерживаться шага в 2 – 3 метра при установке деталей.

Сечение труб придётся увеличить, если больше будут сами пролёты. Из-за этого работы становятся более дорогими.

Садовый бур с диаметром до 30 сантиметров позволит без проблем создать шурфы, которые так же необходимо сделать для установки каркаса (ниже в статье представлены чертежи каркаса навеса).

Глубина в 60 сантиметров будет достаточной. Надо утрамбовать дно в ямах как следует, когда все отверстия будут готовы. Иначе колонны дают усадку.

Гравийная или песчаная подошва с толщиной до 50 мм утрамбовывается и засыпается перед тем, как начать установку.

Далее монтируют саму колонну, а потом засыпают её, используя бетон. Для более точного монтажа надо использовать отвес, строительный уровень.

Бетон заливается до уровня, на котором начинается сам котлован. Для полов можно сделать бетонную стяжку, либо покрыть поверхность тротуарной плиткой.

Видео

Ворота и навес своими руками. Делаем фермы для подвесных ворот и навеса.

Какие ещё этапы входят в работу?

Создание небольшого котлована обязательно, вне зависимости от используемых материалов. Для этого надо убрать грунт, на глубину до 100-150 мм.


После этого поверхность легко утрамбовать и выровнять. Поверхность лучше застелить геотекстилем, если проводится укладка специальной тротуарной плитки. Тогда трава не будет пробиваться наружу. Так же можно сделать бетонную стяжку, что по сути является оптимальным вариантом.

Гравий или песок одинаково подходят для того, чтобы сделать подошву. На уровне 50 мм делают отсыпку. После этого материал так же утрамбовывают.

Создание оптимальной дренажной системы невозможно, если этот слой отсутствует. Он всегда нужен для такого изделия, как навес с профильной трубы своими руками, видео это подтверждают.

После этого переходят к укладке арматурного каркаса. Надо так же залить слой бетона, толщиной не менее 50 мм. Такое строение легко выдержит нагрузку до 3 тонн. Есть и несколько других важных действий.

  1. Берём верхнюю часть колонн, и именно на ней делаем обвязку, по всему периметру
  2. На балке с горизонтальным расположением надо разместить фермы поперечного типа, для формы в наклонном положении.
  3. Рекомендуется устанавливать детали с шагом до 80 сантиметров, если крыша одно- или двускатная.
  4. Вообще шаг выбирается в зависимости от того, какой шириной обладают сами поликарбонатные листы.
  5. Чаще всего стараются придерживаться цифры в 400 мм.

Видео

Навес из поликарбоната своими руками

Область применения конструкций

На данный момент бытовые трубные конструкции на основе металлического профиля — ведущее направление при изготовлении каркасов и навесов с поликарбонатным покрытием. Большой успех обусловлен длительным сроком службы, достигающимся за счёт дополнительной невидимой алюминиевой оболочки, предотвращающей влияние кислорода на металл.

Стоит понимать, что за конструкцией необходим должный уход и слежка, иначе срок эксплуатации может снизиться в несколько раз. В ином случае, каркас составит службу не меньше 10 лет.

Применение навесов из профильных труб распространяется на следующие сферы потребления:

  • Автостоянки и парковки: основная цель эксплуатации — создание хорошей и надёжной зашиты от погодных условий, при ясной погоде — возведение крытых участков, предотвращающих негативное влияние ультрафиолетовых лучей на автомобили.
  • Загородные участки, дачи и жилой частный сектор: здесь основной упор идёт на создание конструкций, защищающих урожай от внешних воздействий окружающей среды. Другая цель — оборудование отдельных зон отдыха крышей, обеспечивающей защиту как от знойного солнца, так и от холодного дождя или снега.
  • Общественные места: в большинстве своём данные конструкции нужны здесь для отдыха, либо укрытия от плохой погоды. Зачастую, здесь можно собраться небольшой компанией и отдохнуть.

Несмотря на то, что цели применения у навесов из профильных труб абсолютно разные, главная цель при их возведении всегда одна и та же — составление чертежей. Это главный и жизненно необходимый этап, без которого возведение защитных конструкций подобного рода невозможно. К тому же, составление схем подкрепляется дополнительными сложностями, вызванными прикладными значениями.

Виды

Односкатные навесы можно разделить на несколько разновидностей.

По способу строительства выделяют три основных вида:

  • пристроенный односкатный навес (примыкает к дому);
  • отдельно стоящий навес (полноценное строение со всеми опорными ножками);
  • опорно-консольный (может быстро собираться и разбираться из специальных материалов).

По типу крепежа:

  • опорный навес устанавливается вертикально или под определенным углом в стену, может быть абсолютно любого размера, для его изготовления могут использоваться разнообразные материалы, даже тяжелый металл;
  • и еще один вид — это подвесной навес, выполняется в сравнительно маленьких размерах, для него используют только облегченные материалы, закрепляется на стене при помощи подвесов.

Классификация по виду используемого материала:

  • металлический каркас — монтируется из высококачественного стального профиля или оцинкованных труб, отличается прочностью, долговечностью, надежностью;
  • деревянный односкатный навес — выполняется из обработанных заранее краской или антисептическим средством реек, брусьев, за счет специальной обработки древесина не будет гнить и деформироваться;
  • смешанный вид — изготавливается из деревянных и металлических элементов.

Сколько нужно материала

Объём затрат – это один из главных моментов, который надо знать, чтобы тщательно подготовиться. Ниже дан пример расчёта для арочного навеса 6х4 м.

Параметры навеса:

  • Длина и ширина: 6х4 м.
  • Длина и ширина кровли: 6,3х4,5 м.
  • Шаг столбов: 2,5 м.
  • Расстояние между фермами: 1 м.
  • Шаг обрешётки: 0,6 м., 9 шт.
  • Решётка фермы: треугольная.

Сколько нужно металлопрофиля, какого сечения:

  • Для опорных столбов: 80х80х3 – 22 м.
  • Несущие балки: 80х80х3 – 12,6 м.
  • Фермы (верхний, нижний пояса): 25х25х2 — 84 м.
  • Перемычки (раскосы) для ферм: 25х25х2 — 36 м.
  • Прогоны: 40х20х1,5 – 56,1 м.

Сколько нужно поликарбоната и какой толщины:

3 листа длиной 6 м, толщина 8 мм.

Дополнительные расходники для кровли:

  • 2 соединителя;
  • 6 торцевых планок;
  • 75 шайб для крепления.

Сопоставив ВСЕ выше описанные данные со своими, будет проще рассчитать себестоимость.

Установка профнастила

Профнастил изготавливается методом проката металлических листов, имеет различный по форме и размеру профиль толщиной от 0,5 до 1 мм. Удобно то, что можно заказать практически любую длину листа. Чем меньше стыков на кровле, тем надежнее крыша на предмет протекания при небольшом уклоне навеса из профнастила.

Профнастил, выпускаемый промышленностью. Справа кровельный профлист обозначается индексом Н и предназначен для покрытия крыш. Слева профлист имеет индекс С и используется для покрытия стен и изготовления заборов.

Внимание! Возникает естественный вопрос: какой выбрать профнастил для навеса? Ответ более чем очевиден: профнастил только с индексом Н. Для крепления профнастила используются специальные саморезы, острый конец которых выполнен в форме сверла, что позволяет устанавливать их шуруповертом без предварительной сверловки

Под литой шайбой шестигранной головки установлена силиконовая или резиновая прокладка, обеспечивающая герметичность соединения. Саморез устанавливается в нижний желоб, что обеспечивает плотное прилегание листа к обрешетке

Для крепления профнастила используются специальные саморезы, острый конец которых выполнен в форме сверла, что позволяет устанавливать их шуруповертом без предварительной сверловки. Под литой шайбой шестигранной головки установлена силиконовая или резиновая прокладка, обеспечивающая герметичность соединения. Саморез устанавливается в нижний желоб, что обеспечивает плотное прилегание листа к обрешетке.

Правильная установка самореза при креплении профнастила

Стык листов на двухскатной крыше закрывается коньковым элементом, который несложно изготовить своими руками из листа оцинкованного кровельного железа. Крепление осуществляется саморезами к верхнему желобу профнастила.

Коньковый элемент навеса из профлиста

Использование цельных листов профнастила, закрепленных саморезами, обеспечивает дополнительную жесткость конструкции навеса, что позволяет выдержать ветровую и снеговую нагрузки.

Выбор материалов и подготовка инструментов

Главное требование, предъявляемое к качеству профильной трубной продукции – это прочность. Чтобы обеспечить устойчивость несущих деталей конструкции из них, нужно выбирать трубы с минимальными параметрами, равными 80х80 миллиметров. Для дополнительных элементов оптимальным размером сечения будет 40х20 миллиметров.

Чтобы определиться с количеством кровельного материала, сначала рассчитывают площадь накрываемой поверхности, а потом полученный результат увеличивают на 5 %. Крепление выполняют кровельными болтами и специальными прокладками.

Конструкцию собирают одним из способов:

  1. Сварочным. Но для этого необходимо не только иметь в наличии сварочный аппарат с электродами, но и знать, как правильно сварить навес из профильной трубы. Без навыков такую работу сделать невозможно.
  2. Применяя резьбовые соединения. Для этого необходимы металлические уголки и крепежные болты.
  3. С использованием специальных хомутов.

Особенности

Навес для автомобиля – это небольшая архитектурная конструкция с прочными опорами и отсутствующими стенами. Основная функция навеса – защита машины от непогоды. Однако в дачных условиях на крытой территории можно устроить пикник или временно поставить детский бассейн. Правильно сконструированная крыша сможет защитить человека и его машину от яркого солнца в ясный летний день, от снегопада суровой зимой и от дождей в осенний и весенний период года.

Данный материал устойчив к биологическим, химическим и механическим воздействиям. Говоря простыми словами, металлопрофиль не боится резких температурных изменений, без труда переносит огонь, а при соответствующей обработке не покрывается ржавчиной. Кроме того, профильные трубы квадратной или прямоугольной формы просты в монтаже, последующем обслуживании и уходе. И что самое привлекательное, данный материал отличается экологичностью и невысокой стоимостью.

Сама защитная конструкция состоит из фундамента, вертикальных опор, боковых соединителей, ферм, обрешетки и кровли. Однако людям, не связанным со строительством, из представленного списка знакомо лишь несколько слов. Соответственно, возникают мысли, что без квалифицированных специалистов построить навес не удастся. Но это ошибочное мнение. Любой современный человек сможет самостоятельно поставить навес из металлопрофиля, главное – следовать инструкции.

Выбор материала для кровли

Выбирая материал для изготовления кровли, ориентируйтесь на свои предпочтения, общее архитектурное решение здания, задачи козырька. Мы расскажем о свойствах каждого материала, преимуществах и недостатках:

  • шифер. Не требует большого опыта в работе. Не отличается разнообразной цветовой гаммой и много весит;
  • профнастил. Цветовая гамма достаточно обширна. Недостаток – высокая цена. Более подойдет для навеса над автомобильной стоянкой или хоздвором;
  • сотовый поликарбонат. Отличается хорошими эстетическими качествами, сохраняет цвет и внешний вид в течение многих лет. Хорошо пропускает солнечные лучи, за счет чего создается легкий парниковый эффект. Машину под таким козырьком лучше не оставлять.

Изготовить навес из профильной трубы своими руками несложно. Главное: составить грамотный чертеж, вымерить все размеры и строго следовать ему. Если же у вас нет опыта работы со сварочным аппаратом, обратитесь к специалисту.

Внешняя отделка

Когда каркасное основание металлического навеса будет полностью закончено и готово к дальнейшим этапам работ, можно будет озаботиться его отделкой. Это не менее важный этап, к которому тоже следует отнестись с максимальной ответственностью.

Прежде чем отделывать готовое основание, его обязательно нужно хорошенько очистить, избавить от всех окалин, если таковые имеются. А также металлические детали потребуется тщательно обезжирить перед покраской. Обезжириванием нельзя пренебрегать, поскольку из-за этого красящий состав может неправильно лечь на неподготовленную поверхность. Для процесса обезжиривания подойдет обыкновенный растворитель, ацетон или бензин. Таким составам следует позволить высохнуть после нанесения. Только после этого возможно переходить к окрашиванию труб.

Нелишним будет воспользоваться грунтовочной смесью светло-серого оттенка. Подобный состав беспроблемно подойдет практически для любого типа краски. Темный же вариант применяется для более ярких и насыщенных материалов. Существуют и белые растворы. Их используют для красок пастельных тонов.

Изготовление стационарного навеса

Многие часто задаются вопросом, как сделать навес из поликарбоната для машины с отдельно стоящей конструкцией? Конечно, не обязательно использовать поликарбонат, подойдет и шифер, металлическая кровля, дело совсем не в этом

Чтобы выполнить долговечную и прочную конструкцию важно заранее запастись необходимыми материалами. Для изготовления небольшого навеса для одной машины будут нужны следующие расходные материалы:

  • три мешка цемента;
  • песок;
  • щебенка с мелкой структурой;
  • опоры из дерева – 6 штук;
  • доска с размерами 3х10х60 см – 15 штук;
  • брус 5×15×60 см – 13 штук;
  • кровельные материалы, подойдет поликарбонат, шифер, металлочерепица. Всего потребуется 18 кв.метров;
  • болты с размерами 10х150 – 10 штук;
  • саморезы для металлочерепицы – 160 штук;
  • 500 грамм гвоздей.

Чтобы выполнить навес с двускатной крышей важно делать все правильно в соответствии со схемой. Чертежи в этом деле будут необходимы, они помогут рассчитать все элементы и позволят произвести разметку расположения всех важных частей сооружения

Перед тем как сделать навесы из поликарбоната для машины своими руками, подготавливаются все необходимые пиломатериалы. Они обрабатываются антисептическими покрытиями, которые позволят их защитить от насекомых, плесени и грибкового поражения.

При помощи рулетки производится разметка длины и ширины постройки. Далее натягивается веревка или шнур, по которому будут устанавливаться опорные элементы. В каждом углу будущего навеса устанавливается по одному опорному столбику, также они размещаются вдоль стен через каждые 3 метра. Затем выкапываются отверстия в земле на глубину до половины метра.

Процесс возведения навеса

После этого выполняются следующие действия:

В отверстия в земле опускаются столбы

Важно убедиться в их равномерном углублении, для этого используется уровень или длинная доска.
После того как крайние опорные элементы будут полностью выровнены можно приступать к установке промежуточных столбов.
Необходимо обеспечить, чтобы на поверхности крыши не задерживались остатки от осадок, мусора. Для этого требуется сделать перепад высоты между левой и правой сторонами строения

Размер перепада должен быть не меньше 4,5 см.
Чтобы опоры прочно стояли на своих местах они заливаются цементным раствором. Его готовят из щебня, цемента и песка в пропорции 4:2:1.
Сверху стоек размещается брус с размерами 5х15х60 см. Расстояние между каждыми брусьями должно быть около 80 см.
Поперек навеса также выкладываются брусья. В центре и по краю балки скрепляются при помощи досок 3×10×60 см и гвоздей.
В конце устанавливается кровля. Она прикрепляется при помощи саморезов, а все лишнее срезается.

Для этого по периметру навеса устанавливаются отливы. По всей длине фиксируются специальные крепления для водосточных желобов, они прикручиваются саморезами. А затем в крепежи монтируются отливы.

Сооружение навесов для автомобилей является не простой задачей, но выполнимой. Главное все нужно заранее продумать и подготовить, правильно рассчитать. В этом деле помогут чертежи или схемы, которые можно сделать самому или использовать уже готовые варианты. Предварительные расчеты помогут приобрести необходимое количество материала, а также позволят все сделать, так как нужно.

Источник статьи: https://glav-dacha.ru/naves-dlya-mashiny-iz-dereva/

Укладка профнастила своими руками

Профилированные листы нужно фиксировать к поперечным трубам обрешетки с помощью самонарезающих винтов со специальными резиновыми прокладками, благодаря чему металл будет защищен от возможных повреждений.

В местах, где имеются обрезанные участки, настил обрабатывают грунтовкой и покрывают влагостойкой краской. Все эти меры защитят листы от коррозийных процессов. Крепежные изделия всегда можно подобрать под цвет кровельного покрытия.

Все элементы, из которых собирается каркас и которые предназначены для опор, обвязки, стропил, обрешетки, а также точки проведения сварки и места нахождения крепежей, покрывают антикоррозийной грунтовкой, а после этого — атмосферостойкой краской.

Производители металлопрофиля в своих инструкциях предупреждают, что листы данного кровельного покрытия следует укладывать исключительно внахлест. Их следует фиксировать исключительно по верхним гребням волн.

Таким образом, чтобы домашнему умельцу соорудить самую простую и недорогую постройку потребуются сделанные своими руками чертежи односкатного навеса из металлопрофиля, а вот особые навыки и помощь специалистов вряд ли понадобятся.

Как согнуть металлическую трубу

Для этого используется специальный трубогиб. С его помощью можно легко сгибать различные виды металлического профиля. Но если под рукой нет подобного инструмента, то поможет справиться с задачей болгарка и сварка.

Очень важно при сгибании различных труб не допустить появления трещин и больших изломов, которые не должны быть в конструкции навеса. Также они не должны быть сплющенными

В процессе работы с ручным трубогибом необходимо прилагать немалые физические усилия, поэтому его нельзя использовать для сгибания профиля с сечением более 40 мм.

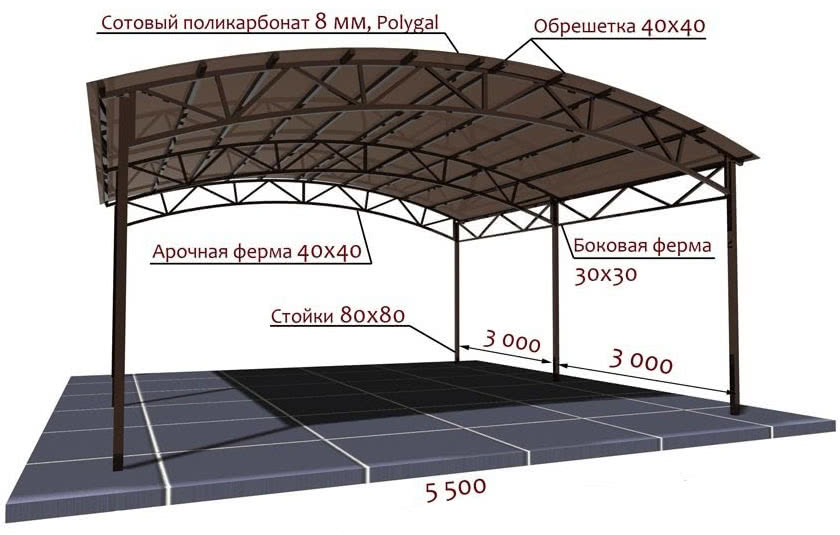

Ручной трубогиб поможет изготовить арочный навес

Check Also

Поклейка обоев на потолок сопряжена с рядом трудностей и имеет массу нюансов. Чтобы весь процесс прошел без переделок, Вам необходимо разбираться в некоторых особенностях материалов, и хотя бы приблизительно знать очередность выполнения работ от начала …

Ремонт коммунальной квартиры предполагает два разных совершенно варианта. Первый – это ремонт личной комнаты в коммунальной квартире, где еще проживают соседи с общей кухней и санузлом. И второй – когда вся коммунальная квартира принадлежит одному …

Полиуретановая краска, полиуретановая эмаль предназначены для устройства цветных защитно-декоративных покрытий. Согласно определению в «Химической Энциклопедии» производимые нами материалы — это «полиуретановые эмалевые краски», которые коротко называют как «полиуретановыми эмалями», так и «полиуретановыми красками». Полиуретановые краски …

Полки – это нужный предмет, уместный в любом интерьере. Как минимум они его украшают, делая более изысканным, а как максимум – позволяют разместить массу дополнительных вещей. Как повесить полку правильно и надежно. На первый взгляд …

PK VESTA предлагает серию зданий INDI на базе легких стальных металлоконструкций для широкого круга международных клиентов из разных сегментов глобальных строительных рынков (Евразия, Северная и Латинская Америка, Ближний Восток и Африка) INDI отличается от серий …

Пневматические инструменты: отличия от электрических Если оглянуться вокруг, то на глаза попадаются только электрические инструменты — дрели, шуруповерты, пилы, шлифовальные машины и множество других. Однако, несмотря на распространение электроинструмента, не теряет своей актуальности и инструмент …

Заказ образца дизайна «Эстейт New» Заказ образца дизайна «Сил Браун» Заказ образца дизайна «Нордик» Заказ образца дизайна «Вёрджн» Заказ образца дизайна «Ирбис» Заказ образца дизайна «Мист» Заказ образца дизайна «Colonial Style WWL» Заказ образца дизайна …

Как создать камин в квартире: уют без риска для жизни Что может быть лучше холодным ноябрьским вечером, чем стаканчик глинтвейна, мягкий плед и кресло-качалка, придвинутое к уютно потрескивающему камину? Для большинства горожан эта идиллическая картина …

Шиферный забор – самая простая ограждающая конструкция, которую помнит каждый из нас. Это сегодня на рынке присутствует такой ассортимент оград, что весь и не упомнишь, а вот раньше такая конструкция из шифера встречалась довольно часто, …

Для заливки бетона необходимо сделать расчет объема фундамента При строительстве фундамента зачастую встает вопрос о том,самим ли мешать бетон для заливки его в опалубку или заказать готовый товарный бетон. Расчет количества бетона и расчет количества …

Заделка отверстий в плите перекрытия и нагрузка от стяжки Нас спрашивают: Добрый день. Вопрос по стяжке пола. Дом 1972 года, сняли досчатый пол, хотели стяжку залить из пескобетона, высота 4-5 см., но плита оказалась вся …

Как сделать оптимальную систему вентиляции в гараже: схема, расчет, монтаж Чтобы уберечь кузов от коррозии, необходимо обеспечить хорошую систему проветривания в помещении, где хранится автомобиль. Как сделать вентиляцию в гараже, пойдет речь данной статье. Но …

Сделать прочное монолитное перекрытие своими руками возможно при наличии определенных знаний, навыков, необходимых материалов и инструмента. Сам процесс установки делится на три основных этапа: монтаж опалубки, армирование перекрытия и бетонирование (финишная заливка). Схема монтажа сборно-монолитного …

2 Отдел работы Ш ‘ щ д. 3 ББК У 74 УДК 639.6(035.5) Рецензент профессор О. С. Вершинина Редактор О. В. Блинкова Усатова Т. А. и др. У 74 Отделочные работы: Справочник /Т. А. Усатова, …

Вместительные шкафы-купе оптимальны для хранения личных вещей, аксессуаров, обуви и постельного белья. Они отличаются формой, размерами, особенностями внутреннего наполнения. Выбирать мебель нужно согласно ее параметрам, оформлению и удобству эксплуатации. Как определить оптимальные размеры и форму …
