Как крепить провод СИП к дому

На смену неизолированным алюминиевым многожильным проводам, которыми ранее выполнялось подключение электросети к потребителю, пришли провода СИП. СИП – самонесущий изолированный провод. В сравнении с “предшественником” он обладает рядом преимуществ:

снижает стоимость и увеличивает скорость монтажа
повышает безопасность эксплуатации электросетей. Провода не схлестываются, создавая короткие замыкания.
широкий диапазон применения. От присоединения абонентов на 220/380 Вт до устройства линий на 35кВт
имеют большое разнообразие конструкций для разных задач
провода противостоят ледообразованию
использование универсального крепежа для СИП
широкий диапазон рабочих характеристик. Температура – от -60 град. С до +50 град. С. Срок эксплуатации – 45 лет.

Ниже мы рассмотрим пример крепления СИП к дому. Однозначно, такую работу должны выполнять только сертифицированные электрики и цель данной статьи познакомить читателя с необходимой арматурой и способом крепления. Владея такой информацией вы можете не только проконтролировать электрика, но и подсказать что-то полезное. Правильный крепеж СИП – это ваша безопасность.

Для подсоединения к дому электрической сети потребуются:

Кронштейн (крюк) – 2 шт.
Натяжной зажим – 2 шт.
Прокалывающий зажим – 2 шт.
Кронштейн крепления провода СИП к фасаду – зависит от расстояния между точкой подвода и местом ввода в дом. Устанавливаются через каждые 70 см.
Бандажная лента.
Собственно, сам провод СИП 2х16

Подключение к приборам учёта

Обычно прибор учёта электроэнергии вместе с автоматическими выключателями устанавливается на наружной стене дома. Подключение выполняют сначала к автоматам защиты, счётчику электроэнергии только потом вводят кабель в помещение. Для прокладки СИП от прибора учёта до места ввода кабеля в дом используют цельный провод. На фасаде его фиксируют используя монтажный крюк или других специальных креплений.

Фасадные крепления СИП для кирпичного и деревянного дома

Особенности подключения к прибору учёта или автомату

К прибору учёта СИП подключают обычным способом: зачищают концы провода от изоляции, вставляют их в отверстия с клеммами и зажимают винтами. Подключение к счётчику можно выполнять через автоматические выключатели, которые монтируют перед прибором учёта электроэнергии. В зависимости от типа используемого устройства защиты подключение выполняют прямым вводом оголённого конца кабеля в отверстие с клеммами или с применением специальных наконечников.

Подключение СИП к автомату

Особенности прокладки СИП

Перед монтажом провода СИП подготавливают трассу путём расчистки площадки под установку опор и раскатке кабеля. В процессе подготовки старая воздушная линия удаляется или прокладывают новую рядом с учётом демонтажа старой. Раскатку выполняют затягиванием провода на опоры с помощью специального троса. Крепление СИП к столбу производят при помощи инструмента и материалов для монтажа СИП кабеля.

раскаточное устройство;
натяжитель бандажной ленты;
крепежные материалы;
натяжитель линии;
динамометр.

Поэтапный монтаж:

Устанавливают опоры.
На опоры для монтажа СИП монтируют специальные крюки или кронштейны.
При помощи оборудования разматывают и подвешивают трос-лидер.
Протягивают СИП на опоры и натягивают.
Крепят кабель на опорах.
Обустраивают линейные ответвления от магистрали.

Подготовка к раскатке кабеля

На несущие и поддерживающие опоры устанавливают специальные ролики. Для этого на несущих используют ремни, а на поддерживающих крюки. На расстоянии не менее длины опоры ставят барабан с проводом со стороны крайнего несущего столба подготовленного к раскатке пролёта. С другой стороны пролёта устанавливают барабан с трос-лидером, диаметр которого подбирают с учётом способа выполнения раскатки: ручной или механизированной, и используемом проводе.

Протягивание провода СИП на опоры

Важно. Перед установкой опор необходимо закрепить все необходимые кронштейны и крюки, чтобы избавиться от лишней работы на столбе в дальнейшем

Протяжка трос-лидера

Синтетический канат поднимают на каждую опору. Как только трос-лидер будет заправлен в ролики всех опор, его соединяют с СИП кабелем при помощи чулка и вертлюга. Вертлюг не позволит кабелю перекрутиться в процессе заведения провода на опоры.

Вертлюг для соединения троса и СИП

Раскатка

Путём медленного сматывания трос-лидера начинают подъём СИП на опоры. По мере движения провод плавно поднимается на первую и последующие столбы, занимая место троса на роликах до тех пор, пока не растянется на весь подготовленный пролёт. В процессе растяжки следят, чтобы кабель не касался земли, не тёрся о столбы и крепёжные элементы. Нельзя поднимать СИП с земли, предварительно раскатав его или раскатывая в процессе движения. Но довольно часто так и делается.

Крепление к опорам

Когда кабель вместе с трос-лидером минует последнюю опору пролёта, на первом анкерном столбе СИП закрепляют в зажиме, оставив достаточно провода для дальнейшего соединения с другим пролётом, подводом к дому. Далее, трос-лидер отсоединяют и при монтаже закрепляют провод на всех анкерных и промежуточных опорах. Раскаточные ролики в процессе фиксации снимают.

Промежуточные зажимы для крепления СИП на столбе

Оконечное крепление кабеля

Натяжка

Натяжку выполняют при помощи ручной лебёдки. В специальный зажим вставляют конец несущей жилы кабеля, расположенного на первой в пролёте анкерной опоре. Используя ручную лебёдку, провод подтягивают, контролируя силу натяжения при помощи динамометра. Рекомендуемые показания измерительного прибора можно узнать из проекта монтажа СИП или из специальной таблицы. В ней указаны параметры, рассчитанные для проводов определённых марок с учётом длины анкерного пролёта и температуры.

Натяжитель сип кабеля

Подвод к электрифицируемому объекту

Монтажом СИП -кабеля от столба к дому занимается обслуживающий воздушную линию персонал только после того, как все монтажные работы по прокладке СИП по опорам будут завершены.

Подключение выполняют от опоры, расположенной вблизи дома. Для крепления провода используют анкерные зажимы, которые устанавливают на столбе воздушной линии и фасаде подключаемого к источнику электроэнергии объекта. Один конец СИПа зажимают на опоре, оставляя часть для подключения к линии. Другой конец СИП фиксируют в зажиме на доме после ручного натяжения приблизительной силы.

Крепление кабеля сип на столбе

Крепление для СИП кабеля к деревянному дому с переходом на ВВГнг

Особенности монтажа на опоре

Если питающая воздушная линия выполнена с использованием оголённого провода, то кронштейн для фиксации анкерного зажима монтируют под траверсой с изоляторами. Если линия проложена с использованием СИП, то кронштейн фиксируют под линейными креплениями. Для соединения с линией используют специальные зажимы для соединения оголённых проводов или прокалывающие зажимы для СИП в зависимости от типа воздушной линии.

Разновидности крепежа для СИП

Для прокладки самонесущего провода используют следующие крепежные элементы:

промежуточные поддерживающие зажимы;
кронштейны для крепления анкерных зажимов;
кронштейны для крепления промежуточных зажимов;
анкерные кронштейны для проводов энергопотребителя;
анкерные зажимы для изолированной несущей нейтральной жилы;
анкерные зажимы для проводов энергопотребителя;
монтажные крюки;
крепежную ленту (лента должна быть из нержавейки);
скрепы из нержавейки;
бугели из нержавейки;
стяжки крепежные;
фасадные крепления для СИП;
вязки спиральные.

Хомуты

Многие зажимы позволяют крепить сразу два самонесущих кабеля. Для этого нужно использовать еще один хомут. В этом случае крепление СИП позволит сэкономить не только материалы, но и свободное место. Запрещается использовать простые кабельные хомуты в этих целях. Нужно ставить только хомуты для самонесущего провода – они широкие. Кроме того, их изготавливают из высокопрочной пластмассы, поэтому они более долговечные.

Анкерные зажимы

С помощью этих зажимов крепят СИП с изолированной несущей нейтральной жилой. Анкерный зажим состоит из корпуса и самонастраиваемых клиньев, позволяющих бережно зажимать нейтральную жилу.

Благодаря гибкому тросику можно устанавливать до трёх зажимов на одном кронштейне.

Фасадные и столбовые кронштейны

Кронштейны надежно удерживают анкерные зажимы на фасаде. Они различаются по конструкции. При выборе этих крепежей нужно учитывать, с какой целью используется кабель, потому что силовые провода часто сильно нагреваются (допускается нагрев жил до 90°С). Такая арматура для крепления СИП должна обеспечивать большой зазор между стенами и кабелем, чтобы он хорошо охлаждался.

Для монтажа с лентой нужно использовать кронштейны с большими ограничительными выступами. При эксплуатации ЛЭП в них появляется люфт, который связан с растяжением ленты. Если эти узлы крепления СИП на опорах с небольшими выступами, то он может соскочить с места крепления.

Чертеж анкерного крепления самонесущего кабеля к железобетонной опоре приведен ниже.

Что такое СИП

Сначала нужно понять как устроен СИП, какие есть марки и чем они отличаются. Сокращенное название СИП расшифровывают так — Самонесущий Изолированный Провод.

Главное различие состоит в том, что провод — это металлический проводник, который может быть одножильным или многожильным, голым или изолированным. Кабель представляет собой совокупность проводов, имеющих отдельную изоляцию, которые объединены вместе и покрыты общей изолирующей оболочкой. Подробнее про силовые кабели я писал тут.

В конструкцию провода СИП входят фазные жилы, состоящие из алюминия или алюминиевых сплавов и нулевая жила. Нулевой проводник может быть полностью изготовлен из алюминиевого сплава или иметь внутри стальную сердцевину, покрытую снаружи алюминиевым сплавом. Также в конструкции провода могут быть дополнительные жилы, предназначенные для питания сетей уличного освещения.

Согласно действующему ГОСТ 31946-2012, различают следующие марки СИП, предназначенные для сетей с напряжением 380 В:

СИП-1 имеет изолированные фазные жилы, несущая нулевая жила изоляции не имеет.
СИП-2 имеет изолированные фазные и нулевые жилы. Нулевая жила является несущей. Предназначен в основном для установки на магистралях воздушных линий (ВЛ) и для организации линейных ответвлений от них.
СИП-3 с дополнительной защитной изоляцией предназначен для сетей от 6 до 35 кВ.
СИП-4 также имеет изолированные фазные и нулевую жилы, но конструктивно не имеет несущего элемента. Нагрузка распределена равномерно между всеми жилами. Такие провода нельзя соединять в пролетах ВЛ между собой. Разрешается их соединять только на опорах.
СИП-5 в основном отличается от СИП-4 тем, что способен работать на низких температурах. Про него в данном ГОСТ не говорится.

Для “бытового” использования (подключения частных домов) в большинстве случаев применяют провод СИП-4. Его минимальное сечение – 16 мм2, количество жил – 2 (для однофазного подключения) и 4 для трехфазного.

Нужно отметить, что для вводов в здание и для прокладки по стенам должны применяться провода, не распространяющие горение. Такие провода имеют в своей маркировке букву «н». Например, СИПн-4. Именно СИП с буквой “н” рекомендован в указанном ГОСТ (таблица 9а) для ответвления от ВЛ и для прокладки по стенам зданий и сооружений.

Орехи электрические соединительные

Приветствую Вас друзья на моем сайте «Электрик в доме». Очередная статья, которую мне бы хотелось опубликовать будет посвящена электрическому контакту в плане ответвления и соединения проводов. Я очень много внимания уделял темам соединения проводов, но в этот раз рассмотрим соединительные зажимы типа «орех». На первый взгляд из выражения «орех» может сложиться негативное впечатление, но это очень простое и надежное устройство. Немого позже станет ясно, почему его так называют.

В моей практике довольно часто встречаются варианты соединения проводов с помощью ответвительных зажимов типа «орех» .

Их часто применяют, если необходимо сделать ответвление от магистрального провода не разрываю основную линию. Примером тому послужит схема этажного распределительного щитка. Дело в том, что в многоквартирных домах электроэнергия поступает в квартиры ответвлением от основной магистральной линии.

Попробую объяснить. Например, есть девятиэтажный дом. На каждом этаже расположен свой распределительный щиток. С первого этажа на последний через каждый щиток проходит кабельная линия – три фазы и ноль (система TN-C). Это в старых домах, а в новых помимо фазных проводов и рабочего ноля еще и заземление отдельным проводом прокладывают (получается пяти-проводная система TN-C-S).

В щитке от этого кабеля идет отвод питания в каждую квартиру. Но чтобы обеспечить надежность питания для всех потребителей дома, магистральная линия не разрывается на каждом этаже, а идет цельным проводом. А питание в квартиры поступает методом ответвления как раз вот с помощью таких ответвительных сжимов типа «орех».

Если же сделать наоборот, например, разрывать все четыре провода в щите на каждом этаже и подключать их на какую-нибудь клеммную колодку то в таком случая надежность питания у всех потребителей дома резко ухудшается. Скажем, если пропадет контакт по одной фазе на втором этаже без напряжения останутся квартиры семи верхних этажей в доме, которые подключены к этой фазе. А это никому не нужно.

Ошибка №15 – Стяжки

Ну и последний “косяк”, который допускают 90% электриков – это отсутствие стяжек.

После монтажа зажима и подключения его на опоре работа считается выполненной, и эл.монтер со спокойной совестью спускается вниз. Однако все забывают одну маленькую вещь – подтянуть и зафиксировать отходящий провод стяжкой к магистральному СИП.

Провода на опоре при ветре раскачиваются из стороны в сторону. То же самое происходит и с отходящим кабелем.

В результате контакт на жиле, заведенной в прокалывающий зажим, от постоянных механических нагрузок ослабевает и отгорает.

Чтобы этого не произошло, вы должны все жилы отходящих проводов сделать единым целым с основной линий.

Это как раз и достигается за счет таких недорогих элементов крепежа как стяжка.

https://youtube.com/watch?v=bOJZ6rr4JJk%3F

Другие виды фасадных креплений, сравнение характеристик

Фасадные хомуты серии SF имеют значительные преимущества для монтажа СИП вдоль стены. Диапазон размеров провода, закрепляемый ремнями, достаточный для проводки любого типа, кроме усиленных кабелей. Дополнительные детали для монтажа на стену не требуются.

Марка фасадного крепления	Толщина провода, мм	Расстояние до стены, мм	Шаг, см	Особенности
SF 20	18 — 55	80
SF 50	80
SF 60	70
SF 50D	80	ремни многоразового использования
SF 50W	70	для деревянных стен
BIC 15 — 50	15 — 50	0 — 20	Фиксация саморезами, металлической лентой и муфтами
BIC 15 — 90	15 — 90	0 — 20	Фиксация саморезами, металлической лентой и муфтами

Крепление для СИП модели BIC Для сравнения взяты крепления для СИП модели BIC. На поверхности фасада они монтируются с помощью саморезов. Безопасный зазор между стеной и кабелем не выдерживается. Для укладки жгута необходимы специальные муфты. Трудоемкость намного больше. Одному человеку сделать всю работу невозможно. Для деревянных стен не подходят.

https://youtube.com/watch?v=YJlyvkgI3gs

Соединение проводов СИП между собой

Соединять или наращивать провода СИП прокалывающими зажимами нельзя. Даже если это короткий участок до 25м, например ввод в дом. Потому то они и называются ответвительными зажимами, а не соединительными.

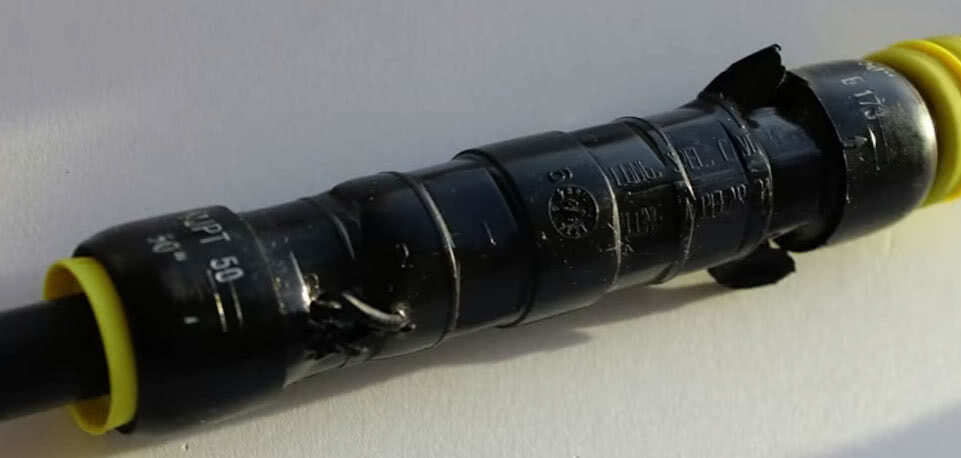

Для стыковки проводов необходимо использовать соединительные гильзы под опрессовку. Очень подробно обо всех нюансах и ошибках работы с ними, можно прочесть в статье ”Как соединить провода СИП между собой”.

Более того, не рекомендуется подобными проколами соединять магистральный СИП на анкерной опоре, даже если там нет никакого натяжения.

Так как площадь контакта в таком зажиме несоизмерима с сечением основного провода. И полную длительную нагрузку в 100 и более Ампер, такой зажим без последствий для себя и соединяемых проводов может и не пропустить, не говоря уже о токе короткого замыкания.

Проколы с раздельной затяжкой болтов также имеют срывную головку. Она играет роль своеобразного “предохранителя”. Так как провод СИП находится в натянутом состоянии и каждая жила подвергается продольной механической нагрузке, необходимо прокалывать провод и погружаться зубьями в саму жилу ровно настолько, чтобы не снижать механическую прочность линии более чем на 20%.

Не нужно после срыва, вручную дотягивать вторую гайку, если вам показалось что контакт не достаточно хорош. Тем самым вы только повредите несущий провод.

Отдельные марки зажимов, например у Sicam имеют так называемую опцию Турбо. Она облегчает и упрощает процесс монтажа.

Весь монтаж разделяется на два этапа:

отдельный монтаж на линию. Берете раскрученный зажим, вставляете в магистральный провод и одной рукой закручиваете гайки, чтобы зажим зафиксировался.

при этом второй конец остается по-прежнему разведенным. Спокойно устанавливаете в него ответвление и заканчиваете процесс монтажа.

Пресс и матрицы

Соединение магистральных проводов СИП между собой по правилам разрешается выполнять только при помощи специальных гильз. Данными гильзами можно наращивать СИП даже в середине пролета.

Естественно для опрессовки и надежного контакта необходимо иметь гидравлический пресс (до 5тн) и набор специальных матриц. Соединительные гильзы имеют не стандартный диаметр, поэтому заводские матрицы от пресса ПГР-70-120-150 здесь не подойдут.

То есть матрицы под нормативное сечение проводов 16,25,35,50мм2 и т.д. здесь не смогут обжать гильзу с необходимым усилием. Вы либо ее не дожмете, либо внешняя изоляция гильзы лопнет, при выборе матрицы сечения меньше расчетного.

Для обжатия таких соединителей применяют три размера матриц:

140

173

210

Данные цифры означают расстояние между гранями внутреннего шестиугольника матриц в миллиметрах – 14мм, 17.3мм, 21мм. Номер матрицы, которой нужно прессовать, указывается на стенке соединительной гильзы.

О том какие правила необходимо соблюдать, перечень всей арматуры и материалов при соединении проводов СИП друг с другом и медным кабелем, можно прочесть здесь:

Пресс+матрицы от Ensto, Sicam, Niled, КВТ:

КВТ

Sicam

Niled

Ensto

Крепление вводного СИП к фасаду

Прежде чем вести СИП по фасаду, его перво-наперво нужно как-то закрепить в самой первой точке на стене, где и будет производиться ответвление. Что для этого нужно знать и какой материал потребуется?

Ну во-первых, старайтесь никогда не крепить натяжной кронштейн на боковую стену. Используйте фасад. Объясняется это нашими зимними условиями эксплуатации — сходом с крыши снега, свисающими сосульками.

В один прекрасный момент это может попросту перебить СИП.

Замерьте минимальную высоту от поверхности земли до того места, где будет крепиться ввод. Для СИП она должна быть не менее 2,5м. Если высота получается меньше, необходимо устанавливать трубостойку как для воздушных линий.

Далее проверьте расстояние от опоры ЛЭП до точки крепления провода на стене дома. Оно должно быть не более 25 метров.

Если это расстояние больше, то придется устанавливать дополнительную подставную опору. Будьте внимательны, сетевая организация ведет ЛЭП только до границы своей ответственности и вашего участка.

Если монтируете шкаф учета со счетчиком на отпаечной опоре основной линии, а не на фасаде или подставной опоре, то от нее тянуть СИП и ставить дополнительную опору, будет вашей головной болью.

Как ввести сип в дом

Основные моменты ввода СИП в дом:

Если кабель потребуется вести к точке входа в помещение по стене, то для его фиксации потребуется приобрести дистанционные зажимы. Они позволяют закрепить провод на кирпичной стене или других поверхностях на расстоянии минимум 6 см от них.
После ввода СИП-4 в дом убедитесь, что снаружи он изгибается вниз по фасаду. Если он будет висеть под углом к дому, то по поверхности изоляции будет стекать влага, попадая в защитную трубу и в помещение. Уплотнительные материалы помогут избежать проникновения воды внутрь, но лучше исключить возможность намокания места ввода.
Выполняйте ввод СИП в дом по ПУЭ, а также обязательно согласуйте работы с энергоснабжающей компанией. Кроме основных правил, они могут предъявлять свои требования к монтажу СИП.
