15 лучших циркуляционных насосов для отопления

Расчет производительности насоса

Производительность этого прибора обычно обозначают в формулах буквой Q. Данная величина отражает перемещенное за единицу времени количество тепла.

Для расчета пользуются формулой:

R — необходимая для обогрева помещения тепловая мощность (кВт); TF — температура теплоносителя в подающей трубе системы (°С); TR — температура в трубопроводе на выходе из системы (°С).

В европейских странах показатель R зависит от условий эксплуатации, его принято рассчитывать в соответствии с нормативами:

• в домах, где не больше двух квартир, мощность циркуляционного насоса для отопления принимают равной 100 Вт/м²;
• в многоквартирных зданиях — 70 Вт/м².

Когда расчет насоса выполняется для построек с плохой теплоизоляцией, значение вышеприведенных показателей необходимо увеличить. Если здание хорошо утеплено, используют показатель R, находящийся в пределах от 30 до 50 Вт/м².

Лучшие инновационные циркуляционные насосы для систем отопления, ГВС, кондиционирования и охлаждения воздуха

Grundfos ALPHA2 – циркуляционные насосы с интеллектом

Линейка Alpha2 – это новое поколение датских приборов на базе серии UPS. Модели обладают опцией autoADAPT – способны гибко реагировать на смену температуры в контуре: для вывода рабочей точки насоса в оптимальное положение автономно регулируют подачу.

Имеют функции: летнего и ночного режима, защиты от холостого хода и перегрева. Оснащены двигателем на стабильных магнитах и уникальным штекером. Обладая моментом старта 27 Н·м, легко запускаются после длительного простоя.

Плюсы:

• высокая энергоэффективность: достигается автоматическим регулированием производительности, а также настройками скорости и 2 давлений, у которых по 3 варианта фиксации;
• разнообразие модификаций: кроме стандартных с чугунной оболочкой, предлагаются версии с воздухоотделителем (“A”) и корпусом из нержавейки (“N”) для ГВС;
• надежность: детали изготавливаются из износостойких нержавеющих материалов;
• минимальный уровень шума – до 43 дБ;
• удобство пользования: все важные параметры выводятся на переднюю панель;
• малые габариты и вес: у самого ходового циркуляционного насоса отопления Grundfos ALPHA2 25-40 длина – 18 см, вес – 2,1 кг;
• долговечность: гарантия выдается на 5 лет.

Минусы:

• плохая адаптация к скачкам напряжения;
• сравнительно высокая стоимость – цена на Grundfos ALPHA2 25-40: 9,0÷11,1 тыс. руб.

DAB VA – циркуляционные насосы обновленные

В линейном ряду VA котируются модели с характеристиками, аналогичными вышеприведенным. Наиболее ходовой циркуляционный насос отопления – DAB VA 35/180 с производительностью 3 м3/ч, напором 4,3 м, давлением max 10 бар, мощностью – 71 Вт.

В 2017 г. итальянский производитель агрегат доработал и обновил. С октября выпускается: чугунный корпус – с катафорезным покрытием, двигатель – с керамическим валом в новом исполнении, этикетка – с лазерной гравировкой.

Плюсы:

• энергоэффективность: существует возможность 3-скоростной регулировки;
• простой монтаж – с помощью быстроразъемного соединения в горизонтальном / вертикальном положении;
• возможность выбора установочной длины: 18 или 13 см;
• ремонтопригодность: для демонтажа корпуса снимаются лишь 4 винта;
• уровень шума сопоставим с силой звука при спокойном разговоре;
• долговечность: с октября 2017 года оболочка электродвигателя – с литого алюминия, рабочее колесо – с технополимера, упорный подшипник и вал – с керамики, втулки – с графита, кольца уплотнения – с EPDM, другие детали – из нержавейки;
• доступные цены, например, циркуляционный насос DAB VA 35/180 стоит 3,3÷4,4 тыс. руб.

Минусы:

• иногда попадаются агрегаты с дефектами;
• отсутствует информационное табло.

UNIPUMP LPA – циркуляционные насосы энергосберегающие

Циркулирующие насосы Unipump линейки LPA по используемым технологиям и принципам работы имеют много общего с агрегатами Grundfos серии Alpha 2. Они подходят для систем отопления с ночным режимом, а также переменными производительностью и температурой.

Аппараты рассчитаны на циркуляцию в 1- и 2-трубных контурах бытовых СО и СГВС. Оснащаются: двигателем с продолжительными магнитами, блоком частотного регулирования, панелью управления.

Плюсы:

• экономия электроэнергии: достигается выставлением одного из пяти режимов;
• благодаря «мокрому» варианту ротора отсутствует перегрев: подшипники регулярно смазываются циркулирующей водой;
• соблюдение стандартных эксплуатационных параметров: температура жидкости в контуре – от + 2 до +110 °С; максимальное давление в сети – 10 бар;
• незначительный уровень шума – составляет лишь 43 дБ;
• удобство эксплуатации: текущие показатели выводятся на монитор;
• высокая степень защиты: IP42;
• малые размеры (под монтаж – 13 и 18 см), потребляемая мощность (22÷45 Вт) и вес.

Минусы:

• высокая цена по сравнению с устаревшими циркуляционными насосами линейки UPS: UNIPUMP LPA 25-60 стоит около 5,5 тыс. руб.;
• невысокие эксплуатационные обязательства: срок службы – от 5 лет; гарантия – 24 месяца.

Преимущества использования циркуляционных насосов

Хороший вопрос: нужна ли принудительная циркуляция вообще? Ответ будет утвердительным. За более чем два десятилетия применения данных насосов они хорошо зарекомендовали себя. Из достоинств циркуляционных насосов можно отметить:

• равномерное распределение тепла по всему зданию, благодаря чему все комнаты обогреваются достаточно хорошо и одинаково качественно, температура распределяется равномерно, то есть, нет такого, чтобы в комнате с большей площадью было прохладней, чем в небольшой;
• есть возможность регулировать систему;

Циркуляционный насос со встроенным регулятором напора

• использование автоматики обеспечивает бесперебойную работу насоса, а также работу в установленном режиме;
• экономия электроэнергии может составлять до 50%. Это возможно благодаря настройке необходимых параметров работы насоса;
• возможность контроля вращения прибора, что поможет обеспечить ту температуру в помещении, которая требуется именно на данный момент. Это можно сделать даже у тех насосов, у которых нет автоматического режима. Данная функция поможет уменьшить температуру в более тёплое время года и максимально увеличить в холодное, зимнее.
• функциональность. Циркуляционные насосы могут работать как с водой, так и с этиленгликолем, а их температура варьируется от +2 до + 130 С.
• тишина и КПД. В зависимости от того, какой размер отапливаемого помещения, выбирают «сухой» или «мокрый» тип циркуляционного насоса. «Мокрые» идеально подходят для небольших зданий, при этом обеспечивая тишину, в то время, как «сухие» хорошо подойдут для более больших в связи с высоким КПД;
• напор. Если в системе отопления создан необходимый напор, то обеспечивается исправная работа всей связанной с ней техникой;

Циркуляционный насос позволяет обеспечить нормальную циркуляцию теплоносителя в двухэтажном доме

• большой срок эксплуатации. Если установлен качественный, правильно подобранный к данному помещению циркулярный насос для отопления, то несколько лет можно не беспокоиться о необходимости ремонта. А позже, если будет нужно отремонтировать, то это не составит труда, так как всё делается очень просто, без особых изощрений;
• насосы достаточно универсальны и подходят практически для всех систем теплоснабжения;
• без данного вида оборудования невозможна нормальная работа и функционирование современного скрытого теплоснабжения, по тонким трубам невозможно обеспечить естественную циркуляцию теплоносителя.

Преимущества циркуляционных приборов

До 1990 года отопительные системы в частной застройке проектировались и строились преимущественно без насосов. Теплоноситель двигался по трубам самотеком, а его циркуляция обеспечивалась конвекционными потоками жидкости при её нагреве в котле. В настоящее время все еще используют системы с естественной циркуляцией, хотя не так часто.

Недорогие твердотопливные котлы производятся без встроенных насосов, потому что производитель не знает параметров отопительного контура. Для таких систем покупка водяного насоса обязательна

Сейчас движение теплоносителя осуществляется принудительно с помощью водяных насосов, которые имеют ряд преимуществ:

1. Пониженная нагрузка на котел за счет уменьшения разницы температур во входящей и исходящей трубе.
2. Равномерное распределение тепла по комнатам вследствие одинаковой температуры теплоносителя по всей длине отопительных колец.
3. Возможность оперативного регулирования температуры теплоносителя.
4. Быстрый прогрев отопительной системы при пуске холодного котла.
5. Отсутствие необходимости в устройстве трубопроводов с уклоном к котлу, обеспечивающих самопроизвольное перемещение теплоносителя.
6. Возможность использования тонких труб, которые занимают немного внутреннего пространства квартиры.
7. Мощность насоса позволяет нагнетать в отопительном контуре давление, достаточное для подачи теплоносителя на несколько этажей вверх.
8. Использование запорной арматуры на отдельных петлях сетей отопления.
9. Возможность интегрирования насоса в систему автоматического регулирования работы котла.

При массе преимуществ у циркуляционных приборов есть и два недостатка – это зависимость от электропитания и дополнительные расходы на электроэнергию.

Но минусы легко компенсируются – установка водяного насоса позволяет экономить 10-20% топлива, а доля стоимости электроэнергии в общих расходах на отопление составляет лишь 3-5%. Кроме того, при частом отсутствии электроэнергии можно установить ИБП, который обеспечит на определенный период автономную работу котла и насоса.

Выбор по производителю

Давайте посмотрим, как подобрать циркуляционный насос для отопления по производителю. Подбирать помпу нужно тщательно, чтобы обеспечить правильную работу отопительного контура и не перестараться с производительностью – это ни к чему и может вызвать проблему с эксплуатацией системы. В помощь нашим читателям мы подобрали лидеров рынка.

Циркуляционные насосы Grundfos отличаются высоким качеством сборки и долговечностью.

Рейтинг циркуляционных насосов для отопления возглавляют два известных бренда – это Grundfos и Wilo. Первые часто ставятся внутрь двухконтурных котлов со встроенной обвязкой, поэтому в качестве продукции этого производителя можно не сомневаться. Grundfos – это самые качественные, бесшумные и надежные циркуляционные насосы для систем отопления. Они славятся продолжительным сроком службы, но цена их может оказаться очень высокой.

Под брендом Wilo производится не менее надежные циркуляционные насосы для домашнего отопления, но они отличаются своей ценовой доступностью. По уровню шума они немного уступают вышеуказанному лидеру. Если покупать помпу с целью получить качественный продукт за небольшие деньги, то Wilo станет оптимальным вариантом.

Основные критерии выбора насоса

Чтобы циркуляционный насос можно было использовать для отопления частного дома, нужно в первую очередь определиться с необходимыми значениями его основных показателей. И только затем уже выбирать производителя и модель по таким параметрам, как бренд, качество и цена.

Максимальный напор и расход

У каждого насоса существует две главные характеристики:

• максимальный напор – на сколько метров агрегат сможет поднять столб воды;
• максимальный расход – сколько кубометров в час пропустит насос при условии полностью горизонтального контура без сопротивления.

Эти две величины являются “идеальными”, недостижимыми в реальных условиях. Они служат крайними точками в кривой зависимости напора от расхода. Эта функция в графическом виде для разных режимов работы насоса есть в руководстве пользователя.

Для контура, по которому протекает теплоноситель, по сложным формулам составляют кривую зависимости между расходом воды и потерей напора по причине гидравлического сопротивления элементов сети.

Место пересечения этих двух кривых называют “рабочей точкой насоса”. Она покажет расход теплоносителя, который обеспечит этот аппарат для конкретной гидравлической системы.

Зная эту величину и сечение отопительных  труб, можно рассчитать скорость движения воды по ним. Оптимальное значение находится в диапазоне от 0,3 до 0,7 м/с.

Расчетный расход теплоносителя при работе насоса на втором режиме будет равен 2.3 м3/ч. При диаметре труб 1,5 дюйма скорость протекания по ним будет 0,56 м/с. Рассматриваемая модель подходит для этой отопительной системы (+)

Желательно, чтобы по расчетам достаточным было бы функционирование насоса на второй (средней) скорости.

Это обусловлено следующими причинами:

1. Погрешность в вычислениях. Реальные значения сопротивления отопительного контура могут отличаться от расчетных. В этом случае для достижения нормальной скорости, возможно, потребуется переключить режим на более или менее мощный.
2. Вероятность добавления новых элементов, таких как радиаторы, устройства контроля и т.д. В этом случае возрастет сопротивление, что приведет к уменьшению скорости потока. Для решения этой проблемы может понадобиться переключение на третью скорость.
3. Повышенный износ оборудования при максимальной нагрузке. Работа на средней мощности значительно продляет срок безаварийной эксплуатации механических устройств. Это правило относится и к насосам.

Сейчас современные устройства для принудительной циркуляции оснащают автоматизированными системами поддержания оптимальных параметров работы. С их использованием стало гораздо проще добиться нужной температуры в помещениях.

Другие важные характеристики

Насос необходимо подбирать, учитывая параметр “диаметр резьбы”. Он должен соответствовать внутреннему размеру труб отопления.

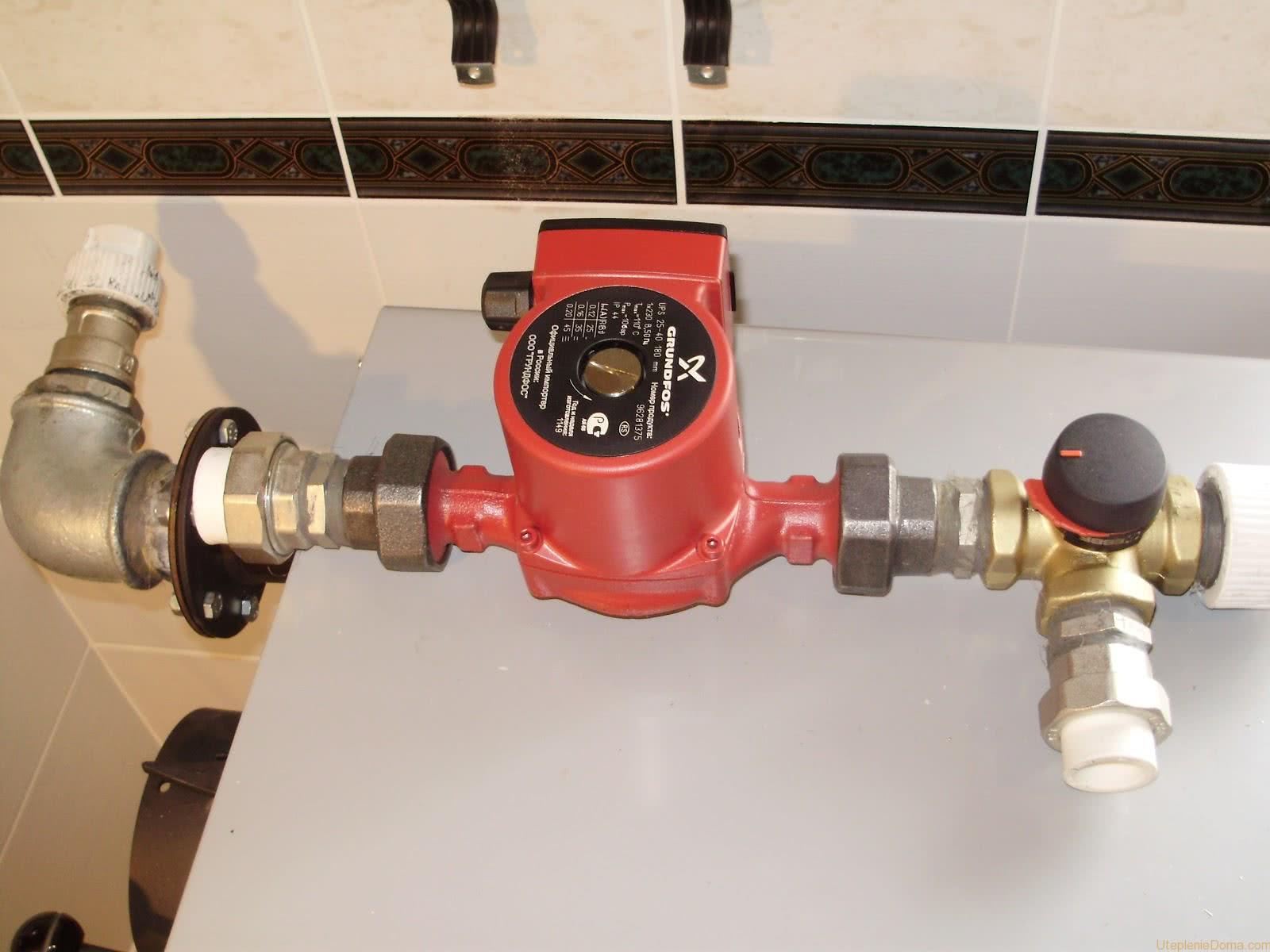

Для подсоединения насоса к трубам отопительного контура используют специальные накидные гайки, которые обычно идут в комплекте с оборудованием

Еще одним важным параметром является шум от работы прибора. Так как часто стоит задача выбрать тихий циркуляционный насос для системы отопления жилых помещений, то этот показатель практически все производители указывают наряду с техническими данными.

Чтобы не ошибиться в предназначении насоса, необходимо обратить внимание на диапазон допустимых температур, который определен для перекачиваемой жидкости. Верхний предел должен быть не менее 110°C, так как закипание воды в замкнутой системе происходит приблизительно при такой температуре. Если нижнее значение меньше 0°C, то допустимо включать насос при отрицательной температуре циркулирующего в системе антифриза

При замерзшей воде, даже в случае сохранившего свою целостность контура, производить пуск прибора нельзя. Сначала нужно будет разморозить систему

Если нижнее значение меньше 0°C, то допустимо включать насос при отрицательной температуре циркулирующего в системе антифриза. При замерзшей воде, даже в случае сохранившего свою целостность контура, производить пуск прибора нельзя. Сначала нужно будет разморозить систему.

Назначение и виды

Как уже говорили, основная задача циркуляционного насоса обеспечить требуемую скорость движения теплоносителя по трубам. Для систем с принудительной циркуляцией только при таких условиях будет достигнута проектная мощность. Во время работы циркуляционника в системе немного возрастает давление, но это не его задача. Это,скорее, побочный эффект. Для повышения давления в системе есть специальные повысительные насосы .

Более популярны циркуляционные водяные насосы с мокрым ротором

Есть два типа циркуляционных насосов: с сухим и мокрым ротором. Они отличаются по конструкции, но выполняют одни задачи. Чтобы выбрать циркуляционный насос какого типа вы хотите установить, надо знать их достоинства и недостатки.

С сухим ротором

Получил свое название в связи с особенностями конструкции. В теплоноситель погружена только крыльчатка, ротор находится в герметичном корпусе, его от жидкости отделяет несколько уплотнительных колец.

Устройство циркуляционного насоса с сухим ротором — во воде только крыльчатка

Данные аппараты имеют следующие свойства:

• Имеют высокий КПД — порядка 80%. И это основной их плюс.
• Требуют регулярного обслуживания. В процессе эксплуатации твердые частицы, содержащиеся в теплоносителе попадают на уплотнительные кольца, нарушая герметичность. Чтобы предотвратить разгерметизацию и необходимо обслуживание.
• Срок эксплуатации порядка 3 лет.
• При работе издают высокий уровень шумов.

Такой набор характеристик не очень подходит для установки в системах отопления частных домов. Основной их плюс — высокий КПД, а значит, меньший расход электроэнергии. Потому в больших сетях циркуляционные насосы с сухим ротором более экономичны, и там в основном и используются.

С мокрым ротором

Как понятно из названия, в оборудовании данного типа в жидкости находится и крыльчатка и ротор. Электрическая часть, включая стартер, заключена в металлический герметичный стакан.

Устройство насоса с мокрым ротором — сухая только электрическая часть

Этот тип оборудования имеет следующие свойства:

• КПД порядка 50%. Не самый лучший показатель, но для небольших частных систем отопления это некритично.
• Обслуживания не требуют.
• Срок эксплуатации — 5-10 лет в зависимости от марки, режима работы и состояния теплоносителя.
• Во время работы почти не слышны.

Исходя из приведенных выше свойств, выбрать циркуляционный насос по типу несложно: большинство останавливается на устройствах с мокрым ротором, так как они больше подходят для работы в условиях квартиры или частного дома.

Особенности эксплуатации водяных насосов

Автономные системы отопления требуют соблюдения определенных правил эксплуатации.

Что касается водяных насосов, то они нуждаются:

• в постоянном контроле над работой;
• в периодическом обслуживании;
• в поддержании чистоты.

Таким образом, если после установки устройства надолго забыть о нем, то не нужно удивляться возникшим проблемам. Если нет возможности самостоятельно следить за работой насоса, то лучше заключить договор с организацией, занимающейся обслуживанием систем отопления. Данный вариант более предпочтителен, ведь весьма немногие люди могут похвастаться знаниями в области отопительного оборудования. В результате останется только следить за показаниями приборов и в случае возникновения непредвиденной ситуации вызывать мастеров, которые разберутся с проблемой.

Водяные насосы для отопления дома имеют огромное значение. Во многом именно от их характеристик зависит работа всей отопительной системы, поэтому к выбору устройства нужно подходить серьезно.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

https://youtube.com/watch?v=mujSdmryrIo

Как установить циркуляционный насос в систему отопления правильно?

Прежде, чем подключить циркуляционный насос, потребуется выбрать место для его монтажа. Следует помнить, что насос нуждается в управлении и регулярном обслуживании, поэтому к нему должен быть свободный доступ.

Самым подходящим местом для установки насоса считается участок перед котлом системы отопления. Это связано с тем, что вверху котла со временем начинает скапливаться воздух. Если установить водяной насос циркуляционный на подаче теплоносителя к котлу, то это приведет к образованию вакуума в верхней части котла. Если установить насос перед котлом, то он будет выталкивать жидкость в него, благодаря чему будет исключена возможность образования воздушных пробок. Еще один плюс такого метода заключается в том, что насос будет работать с теплоносителем, обладающим более низкой температурой, что существенно продлит сроки эксплуатации прибора.

Еще один важный момент монтажа поверхностного циркуляционного насоса – это положение его рабочего вала. Нужно помнить, что вал агрегата должен быть установлен четко в горизонтальном положении. В противном случае насос не будет полностью погружен в воду, что приведет к значительной потере в производительности.

Приняв во внимание все эти факторы, можно приступать непосредственно к монтажу прибора своими руками. Порядок действий выглядит следующим образом:

• На выбранном участке трубопровода следует установить обводную линию – байпас. Таким образом, теплоноситель будет продолжать циркулировать по основному трубопроводу даже в случае отключения электричества или поломки насоса. При этом нужно помнить, что диаметр байпаса должен быть немного меньше диаметра основного трубопровода;
• Перед насосом потребуется установить фильтр, который защитит агрегат от попадания в него мелких твердых частиц;
• По обе стороны насоса необходимо вмонтировать напорную арматуру в виде одного сдвоенного шарового крана и обратного клапана. Их наличие позволит выполнить демонтаж и ремонт оборудования без слива с него теплоносителя. И кран, и обратный клапан крепятся при помощи фланцевого соединения. В итоге должна получиться такая схема:

Выполнив все необходимые соединения, к насосу нужно подключить электрическое питание.
