Описание насадок для гравера и работа с ними

Оглавление

Граверы электрические: какой выбрать

Самый первый момент, на который нужно обратить внимание, подходя к вопросу выбора гравера, это его возможности – то есть работы, которые можно выполнять с его помощью. Широкие возможности, которыми обладает мини гравер, целиком и полностью обусловлены насадками, посредством которых можно производить следующие операции

  1. Сверление. Естественно, в миниатюре – небольшие отверстия диаметром до 4 мм не более.
  2. Фрезерование. В этом отношении гравер мало чем отличается от ручного фрезера – на него можно установить точно такие же фрезы, только немного меньшего размера.
  3. Обдирка и зачистка. Снять ржавчину, ободрать краску или снять еще что-либо в труднодоступных для других инструментов местах с помощью гравера весьма просто.
  4. Шлифование. Существует масса насадок, изготовленных на основе наждачной бумаги или абразивного камня – они имеют разную форму (шарик, цилиндр) и могут применяться для обработки практически любого материала, в том числе и металла.
  5. Гравирование. Здесь используются специальные фрезы, которыми можно нанести рисунок, узор, надпись на любой материал.
  6. Полирование. Небольшие войлочные круги и паста ГОИ позволяют придать поверхности зеркальный блеск в недоступных местах.
  7. Резьба по дереву. Этот процесс сродни фрезерованию – с их помощью на древесине выбираются пазы различной конфигурации, филенки, делаются резы, запилы, которые впоследствии шлифуются.

    Граверы электрические: какой выбрать фото

И это далеко не полный список операций, которые можно производить посредством такого инструмента, как мини дрель. К примеру, установив на нее режущий диск, легко можно резать и тонкий металл, и дерево, и пластик, и многие другие материалы. Следует понимать, что данный инструмент предназначен для производства тонких работ – если вам нужно обрезать швеллер десятку, то в руки лучше брать болгарку.

Виды бормашин

Все многообразие предлагаемых на рынке приборов сводится к трем основным видам:

  • бормашины технического назначения;
  • микромоторы, или граверы для резьбы по дереву;
  • мини-дрели, или компактные бормашины с гибким приводом.

Они различаются назначением, габаритами, мощностью, производительностью.

В основе конструкции как мощной бормашины для резьбы по дереву, так и микромотора лежат два главных узла: высокооборотный электродвигатель и закрепляемый в патроне сменный инструмент.

Бормашины технического назначения

Приборы этого вида снабжены достаточно мощным двигателем и позволяют решать широкий спектр задач. Конструктивно они разделены на два блока:

  • Собственно бормашина. В цилиндрическом корпусе размещен электродвигатель. На его валу закреплен цанговый или быстросъемный патрон.
  • Блок питания, в котором размещается преобразователь сетевого напряжения трансформаторного или импульсного типа.
  • Педаль включения. Позволяет освободить руки для более точного удержания прибора.
  • Соединительные кабели.

Бормашинка по дереву технического назначения

Достоинством таких бормашин для резьбы является возможность выполнения различных операций по дереву:

  • сверление;
  • расточка;
  • шлифовка.

В качестве недостатка следует отметить относительно низкие обороты по сравнению с дремелем для резьбы по дереву.

Микромоторы

Бормашинки для резьбы по дереву или микромоторы отличаются особой компактностью, малой мощностью и высокими оборотами (до 30 000 об/мин). Насадки также закрепляются на рабочем валу электродвигателя.

Микромоторы

Ограниченная мощность не позволяет устройствам достигать высокой производительности, зато малый вес и размеры не утомляют руку, а высокие обороты позволяют выполнять самые тонкие и филигранные детали резьбы.

Мини дрели или компактные бормашины с гибким приводом

Этот класс устройств — линкоры мира бормашин. Конструктивно они отличаются тем, что на место патрона позволяют установить насадку с гибким приводным валом. Таким образом, тяжелое приводное устройство с двигателем остается лежать на столе (или подвешивается), а в руке мастера остается лишь цанговый (или быстросъемный) зажим с установленным в нем инструментом.

Такие системы обладают большой мощностью (до 200 ватт) и развивают высокие обороты (до 30 тыс. об/мин). Они комплектуются большим количеством самых разнообразных фрез и абразивных насадок и позволяют выполнять широкий диапазон операций.

Мини-дрель Hammer

В комплекте также может присутствовать телескопическая штанга для крепления прибора в удобном для мастера месте.

Производители

На рынке предлагается широкое разнообразие производителей, которые выпускают фрезы для гравировки в любом виде. Следует отметить, что зачастую инструмент предлагается в наборе из нескольких разновидностей насадок, что весьма удобно, оптимально и практично. Рассмотрим наиболее распространенные марки фрез, которые успели завоевать популярность и пользуются доверием у потребителей.

Конечно, многих интересуют бюджетные варианты фрез, которые при этом будут обладать высоким качеством, надежностью и прослужат достаточно долго. К этому сегменту, несомненно, следует отнести инструменты отечественного производителя «ЗУБР». В ассортименте предлагаются самые разные наборы насадок, некоторые из них состоят из огромного количества самых актуальных форм и размеров фрез. В комплекте есть инструменты не только для гравера, но и для сверления и обрезки. Насадки находятся в пластиковом кейсе, который удобно переносить, к тому же находящиеся внутри инструменты сохраняются в целости.

Что касается продукции зарубежных производителей, в том числе китайских, единого мнения по поводу качества не существует. Понадобится потратить время, чтобы найти доступный вариант фрез для гравировки. Однако следует отметить, что даже с недорогими устройствами профессиональный мастер сможет выполнить свою работу на высшем уровне.

Комплект оснастки от компании Dremel, 2615S724JA, состоит из самых разных насадок, которые являются многофункциональными. Здесь можно найти фрезерные приспособления для ручных станков, с ЧПУ. Что касается данного набора, то в нем есть все, что может понадобиться для выполнения тех или иных операций, включая полировку, чистку, резку и шлифовку. Все насадки находятся в пластиковом чемодане, что значительно упрощает хранение и транспортировку.

Мини-фрезы для гравировальных станков предлагаются компанией Stayer. Это модель 29905-H134. Общее количество насадок достигает 134, поэтому вы сможете осуществить обработку материала любой сложности, что является большим преимуществом. Стоит отметить, что в наборе имеются инструменты с разными формами и любой зернистостью, поэтому можно работать с пластиком, металлом, древесиной и даже стеклом. Количество и типы фрез в данной комплектации можно увидеть у производителя. К примеру, внутри вы найдете не только насадки, но абразивный круг по камню, металлу (по 6 шт.), различные шарошки и т. д.

Если речь идет об обработке заготовок из мрамора, древесины или кафельной плитки, лучше приобрести FIT 36486, где есть все необходимое для гравировального станка. В наборе имеются насадки, с помощью которых можно работать с разными поверхностями. Такая оснастка сделана из специальной стали.

Обзор профессиональных насадок для гравера

Профессиональный инструмент составляет отдельную (качественную и дорогую) категорию оборудования, которое способно выдерживать без отрицательных последствий значительные эксплуатационные нагрузки. Такие устройства принято оснащать соответствующими расходниками.

Специалисты, занимающиеся гравированием различных материалов профессионально, рекомендуют приобретать наборы насадок от известных брендов, таких как «Дремель» либо «Декстер». Значительная стоимость изделий этих фирм полностью оправдана тем, что их продукция отличается надежностью, высоким качеством и долговечностью. Применение борфрезы по дереву, металлу и прочим материалам производства данных компаний повышает точность обработки заготовок.

Зачастую у специалистов имеется по несколько наборов оснастки, предназначенных для обработки разных материалов и выполнения различных операций. Также отдельные элементы, входящие в их состав, имеют свои конструктивные особенности. Обычно в такие наборы входят:

  • фрезы по металлу, дереву и прочим материалом, разной конструкции;
  • сверла;
  • войлочные, алмазные, а также абразивные шарошки;
  • щетки из проволоки, для очистки поверхностей;
  • гравировальные стержни;
  • диски отрезные.

Также в составе наборов попадается фреза кромочная прямая.

Фреза прямая кромочная Topfix

Сменную оснастку марок «Дремель» и «Декстер» могут использовать не только специалисты мастерских, но и домашние мастера, которые желают совершенствоваться в искусстве гравировки.

Некоторые мастера гравировки рекомендуют продукцию фирмы «Зубр», менее качественную, чем у «Дремель» или «Декстер», но более дешевую. В состав набора может входить до 180 единиц расходников востребованных разновидностей. Но продукция от «Зубр», в общем, относится к полупрофессиональной и бытовой категориям.

Рейтинг бюджетных вариантов

DEKO DH100 (100 предметов) в кейсе

Привлекательный комплект, который имеет 100 предметов, изготовленных из качественного сырья. Назначение – гравировка, заточка, резка и шлифование. Поэтому человек не будет ограничен в работе. Производитель учел ошибки предыдущих моделей и выпустил по-настоящему надежный продукт, который справится с деревом, камнем, керамическими плитами, пластиком и т.п.

Комплектация интересная, при этом поставляется все в красивом кейсе, поэтому никаких проблем с хранением не возникнет. Также в наборе присутствует держатель и паста, что повышает удобство и эффективность проводимых операций.

Средняя стоимость – 600 рублей.

DEKO DH100 (100 предметов) в кейсе

Достоинства:

  • Качественное изготовление;
  • Надежность;
  • Эффективность;
  • Гравировка и резка;
  • 100 различных штук;
  • Доступная стоимость.

Недостатки:

STAYER 29905-H134

Удобный комплект, где присутствуют практически все популярные элементы. Благодаря чему человек сможет проводить операции по металлу, дереву и даже камню. Также в комплекте предусмотрен специальный кейс, где расположены круги, шарошки и державки.

Набор подойдет для людей, которые занимаются гравировкой и обработкой небольших материалов в домашней мастерской. Общее количество предметов в наборе – 134 штуки, что являемся высоким показателем.

Средняя стоимость – 380 рублей.

STAYER 29905-H134

Достоинства:

  • В наборе присутствуют изделия для обработки металла;
  • 134 штуки;
  • Качественная комплектация;
  • Эффективность;
  • Надежность.

Недостатки:

Kolner KMGS 100

Эффективный продукт популярного производителя, который отличается удобным кейсом и особо прочными насадками. В комплекте нет никаких лишних приборов, только необходимое. Поэтому человек без проблем проведет резку шлифовку, а также полировку небольших деталей. Элементы отлично справляется с металлом, деревом, керамикой и стеклом. Главное правильно подобрать оснастку. Диаметр хвостовика – 3.2 мм.

В кейсе имеется около 100 предметов. При этом все они разные, единственное, что их объединяет, – основа, которая выполнена из одинакового материала, а вот наконечники имеют разное напыление, что позволяет одним изделиям справляться с различными материалами, а другим только с деревом.

Kolner KMGS 100

Достоинства:

  • В комплекте присутствует удобный вал с винтом;
  • Качественное изготовление;
  • Надежность;
  • Длительный срок службы;
  • Удобный полировочный круг.

Недостатки:

Hammer 219-011

Набор, состоящий из 13 штук. Используется для проведения шлифовки изделий, выполненных из металла, стекла, камня или керамики. Для транспортировки, в комплекте имеется качественный кейс. Напыление хорошее и дает возможность легко устранять различные неровности, это сделает поверхность гладкой и блестящей. А чтобы увеличить эффективность, следует приобрести специальную пасту.

Средняя стоимость – 200 рублей.

Hammer 219-011

Достоинства:

  • Изготовление;
  • Срок службы;
  • Надежность;
  • Удобное применение;
  • Цветные насадки для запоминания их назначения;
  • Качество.

Недостатки:

Что это такое?

Миниатюрный инструмент гравер используется при выполнении тонкой обработки деталей. Подобрав для бормашинки в домашней мастерской подходящие комплектующие, можно с легкостью производить гравировку, сверление, шлифовку и другие операции. Насадки для гравера представляют собой сменные элементы, устанавливаемые в носовой части инструмента. Их выбор осуществляется с учетом типа материала, с которым предстоит вести работу. Все насадки для гравера имеют конструкцию с креплением в виде хвостовика, зажимаемого в патроне инструмента.

В некоторых граверах применяется цанговый патрон, требующий использования специальных, исключительно совместимых насадок. В большинстве случаев в комплект поставки вместе с инструментом уже входит большая часть необходимых в быту сменных элементов. Дополнительные компоненты приходится приобретать только для проведения особо тонких или специфических работ. Профессиональная оснастка — фрезерная, полировальная всегда покупается отдельно. Дремели или граверы с гибким валом считаются универсальными, к ним можно подобрать любые насадки с подходящим под патрон хвостовиком.

Топ популярных моделей

FIT 36495

Дорогой вариант, который подойдет для тех, кому требуются качественные изделия на длительное время. В наборе присутствует 100 различных элементов, благодаря им проводится обработка металлических заготовок, керамических, пластиковых, а также стекла. При изготовлении продукта использовались только надежные компоненты, которые не портятся от активного применения. В комплекте — небольшой кейс, что позволяет легко транспортировать и хранить набор.

Предусмотрена фирменная паста, которая поможет совершить правильную обработку. Набор позволяет проводить зачистку, шлифовку и гравировку, отрезных дисков не предусмотрено, что для некоторых может показаться недостатком.

Средняя стоимость – 1 075 рублей.

FIT 36495

Достоинства:

  • Разнообразие;
  • Простое использование;
  • Срок службы;
  • Эффективность;
  • Пластиковые детали обрабатываются без помех;
  • Насадка не ломается при гравировке металлических элементов;
  • Хорошая прочность;
  • Подойдет для обработки керамических продуктов.

Недостатки:

Зубр 35900-H180

Красивый набор, который содержит сотни различных инструментов для проведения работ различной сложности. Также в комплекте присутствуют абразивные ленты, что поможет за минимальное время зачистить оборудование. Используется для работы с различными материалами, оснастка не портится от частого применения. Коробочка изготавливается из прочного пластика, который не выделяет никаких запахов. Внешнее оформление достаточно красивое.

Чтобы изделие не сломалось при работе с твердыми металлами, рекомендуется применять алмазные шарошки. Для большего удобства в комплекте имеется ключ-отвертка, поэтому разобрать небольшую деталь не составит труда.

Средняя стоимость – 1 500 рублей.

Зубр 35900-H180

Достоинства:

  • Качественное изготовление;
  • 180 различных элементов;
  • Широкая область применения;
  • Красивый дизайн упаковки;
  • Эффективность.

Недостатки:

Dremel 723 100 шт

Набор включает в себя 100 надежных насадок, которые справятся с полировкой и без труда обработают даже твердые породы дерева. Продается в удобной коробочке с прозрачным пластиковым стеклом. В комплекте присутствуют инструменты для быстрой смены оснастки. Зернистость – 60 P. Сверло поможет создать миниатюрные отверстия для декоративных целей.

Средняя стоимость – 2 200 рублей.

Dremel 723 100 шт

Достоинства:

  • Каждый элемент изготовлен из прочного материала;
  • Легко справляется с различными породами деревьев;
  • Удобство;
  • Хорошая надежность.

Недостатки:

Mekkan MK 92704

Главное преимущество модели – наличие 249 различных предметов, что дает возможность проводить операции по обработке дерева, металла, камня и т.п. В наборе только полезные инструменты, поэтому каждый элемент будет задействован, а не пылиться в стороне.

Средняя цена – 1 630 рублей.

Mekkan MK 92704

Достоинства:

  • Хорошая коробка;
  • 249 элементов;
  • Цена;
  • Прочность;
  • Долговечность.

Недостатки:

Классификация насадок

Существует большое количество разновидностей оснастки для работы с мини-дрелью. Широкий ассортимент на рынке позволяет подобрать насадки по дереву и многим другим материалам, с которыми способно работать гравировальное оборудование. Также отдельные мастера делают их самостоятельно.

Конструктивно насадки (боры) состоят из двух частей;

  • хвостовой, зажимаемой в патроне инструмента(диаметр от 0,8 до 8 мм);
  • рабочей, которой обрабатываются материалы.

Оснастка классифицируется по двум основным критериям:

  • по виду материала, из которого они изготовлены;
  • по области использования (назначению).

По типу обрабатываемого материала

По материалу фрезы для гравера бывают следующих типов.

  1. Из твердых сплавов (твердосплавные) с маленькими и крупными рабочими частями. Насечка на них бывает разного типа. Предназначены для первоначальной либо промежуточной обработки разных по твердости заготовок.
  2. Стальные с алмазным напылением, применяемые для проведения основных рабочих операций с различными материалами.
  3. Держатели дисков, которые можно оснастить войлочными, отрезными, резиновыми кругами в зависимости от свойств обрабатываемой детали и характера выполняемых работ.
  4. Резиновые с добавлением корунда, используемые при обработке металлических заготовок.
  5. Абразивные, которые используются для выполнения работ по камню, металлу, стеклу, керамике.
  6. Войлочные, предназначенные для полировки деревянных поверхностей.

Твердосплавная оснастка является качественной, долговечной и относится к ряду дорогих расходных материалов для дремелей. Форма наконечников определяет особенности ее применения. С помощью таких боров-пик хорошо обрабатывать кость, пластик, делать трассировку (обозначать контуры рисунка). Алмазные насадки тоже отличаются качественностью, даже если комплект, в состав которого они входят, относится к разряду дешевых расходников.

На рынке можно встретить набор борфрез, все элементы которого промаркированы каким-либо цветом – он указывает уровень заточки. Помеченные черным – это наиболее производительные боры, а острота зеленых или синих уже похуже. Промаркированные желтым цветом насадки – это оптимальный выбор при выполнении финишной обработки заготовок.

По назначению

Пользоваться гравером с насадками можно не только для гравировки, но и для выполнения других рабочих операций. Разделение расходников, используемых при эксплуатации прямошлифовальных машин, представлено в таблице ниже.

Выполняемые работы Применяемые насадки
гравирование подходят рассмотренные выше разновидности
сверление выполняется с помощью стальных или твердосплавных сверл
полирование круги из фетра, хлопка, войлока, наждачной бумаги, кожи, а также специальные приспособления (держатели), которые можно самостоятельно обматывать (например, фетром)
шлифование шлифовальные камни (различной формы и из разного материала) и круги (из наждачной бумаги), кольца алмазные, резиновые цилиндры
шпунтование боры с шарообразной рабочей частью
резка отрезные диски
фрезерование фрезы
очистка поверхностей (например, от ржавчины, окалины) проволочные (стальные), нитяные, тканевые щетки
конечная обработка отверстий или полостей алмазные шарошки
создание пазов конусообразные боры

Расходники из каждой группы могут использоваться при обработке различных материалов. При этом оснастка для фрезеровки применяется в основном профессионалами.

Как выбрать?

Этим вопросом задается каждый, кто впервые начинает работать с гравировальными станками

Конечно, есть ряд критериев, на которые следует обратить внимание при поисках подходящей насадки для машины. Первым делом необходимо определиться с объемом работ, которые вы планируете осуществлять на инструменте

Тип обработки влияет на конечный результат

Столь же важно учитывать вид материала, из которого сделана заготовка. После этого определитесь, какая форма должна быть у заготовки после окончания процесса

Точность размеров деталей играет важную роль, а это зависит от разновидности фрезы.

Как только вы поставили перед собой конкретные цели, можно приступать к знакомству с ассортиментом разных производителей

Обратите внимание на компанию, которая выпускает фрезы для гравировки: есть ли гарантия, из какого материала сделан инструмент, сколько он сможет прослужить. Каждое приспособление отличается качеством сплава, точностью обработки, которые приведут либо к идеальному результату, либо к порче заготовки и лишним тратам

Фрезы изначально предназначены для ручного станка или автоматической дрели. Подберите крепление, которое соответствует параметрам и характеристикам используемого оборудования

Важно определиться с диаметром и размером фрезы, чтобы получить желаемый результат. Не забудьте о конструкции инструмента, ведь некоторые производители предлагают монолитные, а у кого-то в ассортименте имеются и сборные агрегаты

Заточка фрезы играет важную роль. Пусть она будет на высшем уровне, чтобы обеспечить скорость процесса. Используя все эти советы, вы сможете самостоятельно подобрать насадки для своего станка, чтобы начать работу и получить желаемый результат.

Рекомендации по выбору насадок

Несколько фрезерных насадок на электроинструмент, как правило, входят в комплектацию гравера. Однако со временем приспособления изнашиваются, а мастер желает осваивать все новые виды технологических процессов. В таких случаях необходимо приобрести дополнительные насадки.

Целесообразно покупать фрезы производителей, которые рекомендуются для использования с конкретной моделью гравера

Если нет возможности найти либо приобрести подобную насадку, можно обратить внимание на аналоги

В этом случае мастер должен:

  • Осмотреть диаметр хвостовиков, чтобы насадка подошла под патрон. Чаще всего используется диаметр 3,2 мм/2,4 мм.
  • Определиться с видом работ, которые планируется выполнять. В продаже имеются оснастки для работы с кожей, металлическими поверхностями, древесиной, стеклом и т.д.

Если нет возможности приобрести дорогостоящие профессиональные расходники, можно заказать китайские аналоги. Однако стоит помнить, что такие фрезы приходится чаще менять. Изнашиваются они намного быстрее. Когда домашний умелец только начинает познавать технику гравировки, подобные оснастки станут настоящим спасением. Постепенно, по мере получения новых знаний и умений, увеличении времени работы с электроинструментом, стоит сменить недорогие насадки на профессиональные.

Контуры изображения необходимо наносить плавно, избегая спешки

Благодаря широкому ассортименту насадок для минидрели, мастер имеет возможность выполнять огромное количество технологических процессов. При выборе насадок целесообразно отдавать предпочтение расходникам, которые производят известные компании. Такие оснастки позволят качественно наносить на поверхность различных материалов самые сложные изображения.

Производители

Приобрести набор дисков и кругов любой марки сейчас не проблема

Но именно поэтому надо обратить внимание на достоинства и недостатки отдельных версий. Количество разных насадок в магазинах составляет десятки, если не сотни штук

Сравнительно хорошо проявляет себя лепестковый радиальный круг HAMMER 219-007. Величина хвостовика — 3,2 мм, наибольшая скорость вращения – 20000 витков за минуту.

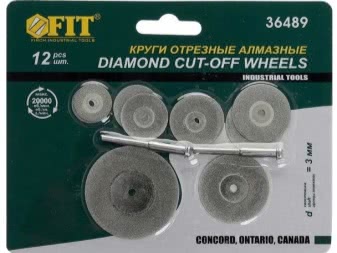

При отборе отрезного круга стоит ориентироваться на другую модель. А именно, на FIT 36489. Основные параметры:

  • масса вместе с упаковкой – 0,1 кг;

  • хвостовик – 3 мм;

  • целевой материал — керамика;

  • сечение самого диска — 25 мм.

Все о дисках и кругах для гравера смотрите в видео ниже.
