Этапы сборки
Работу по созданию своими руками самодельной мотособаки разделим на 4 основных этапа. Первый и последний этапы поменять местами нельзя. 2-й и 3-й этапы можно осуществлять параллельно.
1-й этап. Планирование
Для начала стоит представить, с какими характеристиками и внешним видом должна получиться ваша мотособака. Используя готовые схемы и чертежи, корректируя их под себя, составьте список планируемых материалов. Этот этап поможет избежать ошибок и ускорит создание машины. Порядок действий и предложенные материалы могут варьироваться. Следует оценить наличие инструмента и места для работы. Закупить недостающее. На момент начала сборки все материалы и инструменты должны быть в наличии и под рукой. При наличии помощника за 3-4 дня у вас будет готовая собственная мотособака.
2-й этап. Каркас
- Собирается основа, скелет машины. Он держит все элементы и испытывает нагрузку и постоянные вибрации. Он не должен прогнуться, швы сварки должны быть надежны. От этого будет зависеть, насколько безопасна ваша собранная своими руками мотособака. Схема и чертежи вашей машины не обязательно должны быть точными. При наличии всех элементов длина, ширина каркаса, места сварки креплений могут подгоняться на месте.
- Из труб варится модуль для мотособаки своими руками с помощью сварки. Прямоугольник из профиля 20 х 40 мм. Стойки крепления руля делаются из такого же профиля, но с большей толщиной стенки. Стоит учитывать, что мотособака будет испытывать постоянные вибрации, поэтому модуль либо варим изначально из более прочных труб, либо усиливаем конструкцию в последующем. Для руля используется профильная труба 20 х 20 мм и круглая труба примерно такого же диаметра. То место, где руль крепится к раме, необходимо усилить. На это место идет постоянное давление плюс вибрация. Следует также усилить жесткость рамы, например, приварив поперечные перекладины из профиля 20 х 40 мм или другого. Также рекомендуется внутрь трубы вставлять трубу меньшего диаметра. Привариваем пластины крепления ведущего вала к раме. Делаем крепление двигателя из уголка 40 х 40 мм или иного размера. Отрезаем 6-8 кусков и привариваем их в переднюю часть рамы. Привариваем крепления подвески мотобуксировщика.
- Варим защитный каркас двигателя необходимой формы и привариваем его к раме. Привариваем отрезки, соединяющие каркас со стойками крепления руля. Зачищаем неровные края.
- Чтобы избежать коррозии металла, сваренную раму окрашиваем. После полного высыхания краски обшиваем стальным (алюминиевым) листом с помощью заклепок.
- Высверливаем отверстия для болтов, чтобы закрепить двигатель.
3-й этап. Сборка ходовой части
- Кладем гусеницу, внутрь нее вставляем ведущий вал с насаженными корпусными подшипниками, потом вставляем балансир (задний вал). Сверху ставим раму. Раму закрепляем с помощью болтов и гаек. Сразу используйте контргайки. Ставим натяжители гусениц. Существуют различные натяжители гусениц, есть возможность выбрать наиболее подходящие, исходя из вашей конструкции.
- Между валами для опоры гусеницы ставим катки (катковые тележки) или склизы. Используются также комбинированные варианты. Склизы можно поставить заводские из пластика. Можно сделать деревянные из прочной древесины. Закрепляем их.
- Закрепляем брызговик, фаркоп, натягиваем гусеницу.
Посмотрите ниже схемы и чертежи мотособаки. Своими руками собирается эта техника, но при этом такой вариант очень практичный и надежный. Очень интересно здесь использование катков в ходовой части. Это повышает цену производства, но приравнивает вашу мотособаку к снегоходу по проходимости.
4-й этап. Завершение сборки
- Закрепляем двигатель четырьмя болтами.
- Устанавливаем звезды, цепь, натяжитель цепи (им может быть башмак цепи ГРМ).
- Ставим руль с рычагом газа и кнопкой выключения мотора.
- Подключаем все элементы. Прикручиваем защиту двигателя. Готово.
Проведение сборки
Если будет изготавливаться мотособака своими руками, схема и чертежи данной конструкции позволят вам исключить возникновение ошибок. Перед тем как начинать собирать ходовую часть, нужно позаботиться о наличии опорных подшипников. После под них нужно будет выточить втулки. В роли несущей конструкции следует применить сварную раму, которая будет иметь в составе водопроводные трубы разного диаметра. Для придания этим элементам необходимой формы их нужно наполнить сухим песком, а после достаточно плотно закрыть пробками. После этого заготовку нужно поместить в тиски, начав медленно сгибать с использованием паяльной лампы в требуемых местах. Для того чтобы обеспечить ровный изгиб, нужно применить эталонный шаблон, который предварительно изготавливается из фанеры.
Самостоятельная сборка моторной собаки
Примерное время сборки простого механизма – 15 минут, особенно если вы мастер и уже имели подобный опыт. Такое оборудование крайне полезно для жителей отдаленных населенных пунктов, например, рыбакам с его помощью будет удобно добираться лесом или полем от дома до нужной локации.
Составляющие части:
- Гусеничный механизм от моторного буксировщика «Барс Партизан» – 500*1040 мм;
- Рама – 540*1000 мм;
- Двигатель «Lifan» (мощность 6,5 л/с) производство Китай.
Что потребуется для сборки:
- Профильная труба;
- Гусеница;
- Элементы подвески.
Какое расстояние следует соблюсти между осями:
- Ось переднего вала до оси первой тележки катков – 180 мм;
- Переднего вала до верхней части рамы – 150 мм;
- Первой до второй тележки – 480 мм;
- Второй тележки до заднего вала – 190 мм;
- Заднего вала до окончания рамы – 100 мм;
- Осей тележек до верхней рамной части – 200 мм;
- Заднего вала до верхней части рамы.
Как сделать:
Сделать мотособаку своими руками можно легко и быстро, используя схемы и чертежи. Агрегат также удобно перевозить в легковой машине, расположив в пространстве багажного отделения. Хранить технику можно в подсобном помещении или гараже. На видео ниже показан процесс обката мотобуксировщика.
«Кусачие» цены на снегоходную технику, вынуждают любителей или профессионалов зимних охоты, рыбалка, сделать самому свои «сани».
Мотособака
илимотобуксировщик – идеальный вариант активного отдыха. Конечно, в основу агрегата пойдут «бурановские» детали, но главным инструментом будут Ваши руки и знания техники.
Чтобы своими руками создать мотобуксировщик у себя в гараже, следует приготовить: металлические балки 20*40*120 из которых сварочным аппаратом готовим раму. На каркас приварим крепление под мотор и под коробку скоростей. Передвигаться мотособака будет при помощи гусеницы.
Для этого нужный нам элемент берем от «Бурана». Разрезаем его поперек. Делается это для того, чтобы расширить её ходовую часть. Соединительными элементами служат перемычки из «П»-образных металлических профилей. Крутить гусеницу «обязывают» две оси, специально выточенные по нашим размерам — толщиной 25 мм, длинной 50 см. К ним привариваются «щечки», для крепления ведущих звездочек. Кроме того, к раме крепятся опорные подшипники с двух сторон (два впереди и два сзади). Они вставляются в опорные корпуса. От снегохода «Буран», взяты три каретки с катками, чтобы на гусеницы была опора. Предварительно их подвергают расширению, для этого распиленные каретки соединяют вставками. На приваренные к раме «ушки», ставят подготовленные каретки. Ставим мотор со шкивом, соединяя его с четырех ступенчатой коробкой скоростей ременной передачей (на коробке тоже шкив). Для управления, из трубы (1,5 см, и длинной 120 см) установлены ручки, стянутые перемычками (в произвольном расположении).
На руль установлен «бурановский» газовый курок. От него к карбюратору отходит соответствующий тросик. На руле установлен рычаг, от которого идет натяжной ролик, прикрученный к раме на шарнире. Натягивая ремни, он приводит транспорт в движения. Строение выполнено таким образом, что позволяет, при необходимости, вручную заменить ремень.
Чтобы самодельный транспорт двигался со скоростью 30 км/ч по глубокому снегу, достаточно взять двигатель на 6,5 лошадиных сил.
В целях безопасности сверху на мотор ставится защитный корпус. Установленный щиток выполнен из стального листа (1,5 мм). Для залива топлива, сверху над бензобаком вырезано отверстие диаметром чуть больше чем горловина с крышкой.
Кроме всего, данная техника не лишена удобных моментов. Под сиденьем и с противоположной стороны установлены «тайнички»,
под разные мелочи, которые вполне пригодятся в дороге, в том силе и запасы продовольствия.
На выходе получается мотобуксировщиксамоделка , с невысоким весом, способная передвигаться по снежной поверхности. Габаритные параметры, относительно небольшие (150х55х60 см). С ними любая транспортировка мотособаки не является проблемой.
Мотобуксировщик — разновидность снегохода. Любители зимнего отдыха используют транспорт для покорения малодоступных мест. Но жители города, имея желание приобрести заводскую модель, не обладают возможностями для хранения громоздкого механизма. Немаловажен деликатный вопрос финансирования покупки. Стоимость заводской сборки составляет от 40 до 70 тысяч рублей.
Но русская смекалка в союзе с техническими знаниями решает триединую задачу: на чём недорого ездить по зимним просторам в недоступные места, и где хранить чудо техники от поездки до поездки.
Инструменты и материалы
Для самостоятельного выполнения сборочных работ нужен определенный перечень инструментария и материалов.
Потребуется несколько инструментов.
- Сварочный аппарат. Он нужен для стыковки металла, дает возможность получить надежное соединение. Для работы со сварочным агрегатом нужна определенная оснастка, в частности, электроды, а также защитная экипировка.
- Угловая шлифовальная машина (болгарка) – незаменимый инструмент при работе с металлами. Она необходима для расчленения заготовок на отдельные части. К болгарке надо подобрать специальные насадки, которые потребуются для работы с определенными материалами.

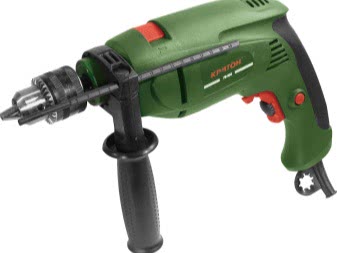

- Электродрель – для получения отверстий.

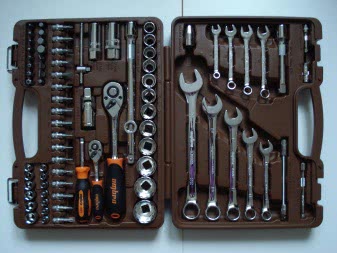

- Комплект гаечных ключей для работы с крепежными изделиями.
Из материалов и агрегатов нам потребуются:
- соответствующий мотор для определенных условий эксплуатации;
- профильная и круглая труба для сооружения остова (рамы);
- колеса на ходовую часть.
Мотособака собственного изготовления: технология
Перед началом работы нужно подготовить все необходимые инструменты и оборудование для мотособаки. Подробно ознакомиться с ходом работы можно при просмотре тематического видео.
Подготовка к работе
Чтобы проблем с использованием мотособаки не возникло, важно сразу определиться с ее основными техническими параметрами:
- грузоподъемностью;
- мощностью двигателя;
- типом трансмиссии;
- системой запуска двигателя – ручной или электрической.
Также следует подумать над дополнительными приспособлениями мотособаки – лебедкой, освещением, защитными элементами, сиденьями. Затем составляется точный чертеж, на котором будут отражены все нюансы. Далее можно заказать комплект деталей для мотособаки или подобрать их самостоятельно из имеющихся в наличии от иной техники.
Необходимые инструменты
При работе не обойтись без сварочного инвертора, дрели и болгарки, набора гаечных ключей. Также для монтажа мотособаки потребуются отвертки, напильник, прочие мелкие инструменты. У мастера должен быть доступ к токарному, фрезерному станкам.
Сборка мотособаки
Вначале делают раму мотособаки, которая поможет закрепить двигатель, коробку, ходовку. Для этого подобранные трубы (также подойдет балка или швеллер) сваривают в прямоугольную рамку. Затем приваривают крепления для всех важных узлов мотособаки. После можно установить двигатель.
Ходовая часть должна быть основана на опорных подшипниках. На токарном станке вытачивают соответствующие втулки с толщиной стенок 5 мм. Применяя втулки, по углам рамы ставят подшипники. После изготавливают переднюю, заднюю оси, которые сформируют валы вместе со втулками и подшипниками. Задний вал мотособаки делают ведущим, надевая на него приводную звездочку и надежно приваривая ее. Цепью ее надо присоединить к коробке передач.
Гусеницы мотособаки делают самостоятельно из транспортерной ленты более 30 см шириной либо берут готовые, но последние придется разрезать и расширять вставками. Траки создают из древесины, пластиковых труб или снимают со старого снегохода. На коробку, мотор ставят шкивы, соединяющиеся ременной передачей. К рулю крепят элементы управления мотособакой – рукоять сцепления на левой стороне, ручку газа – на правой. Руль закрепляют на раме двумя трубами путем сваривания с вилкой. Последняя располагается на задней оси и закрепляется приваренными стальными шайбами.
По окончании работы монтируются дополнительные приспособления мотособаки, навешивается нужное оборудование. Конструкция дополняется местом для сидения, отсеком для грузов и т. д. Готовое изделие не уступит по качеству магазинной технике, зато будет сделано надежно и может быть отремонтировано в случае поломки самим мастером.
Гусеница
Как я уже сказал, на мотособаке установлена новая “Бурановская” гусеница шириной 380 мм и длиной 2878 мм. Ее выбор был обусловлен относительно невысокой ценой, небольшой мощностью используемого двигателя и преимущественно плотным снежным покровом в моей местности.
Бурановкая гусеница 380 мм
Т.е. крутить 500-мм гусеницу двигателю было бы уже тяжеловато, да и стоит она на несколько тысяч дороже. Думаю ее использование на мотособаке целесообразно в таежной местности. У нас же с обширными полями, болотами, отдельно стоящими березовыми колками и, соответственно, плотным снежным покровом, особенно во второй половине зимы, 380-й гусеницы более чем достаточно. У знакомого аналогичный мотобуксировщик, только на катковой подвеске, прекрасно зарекомендовал себя в этих условиях.
Как сделать снегоход из культиватора своими руками?
Самодельная техника будет состоять из двух основных частей: ведомой и ведущей. Первая часть включает в себя рулевую колонку, полозья, амортизаторы.
Сборка снегохода выполняется в таком порядке:
- Сначала необходимо сделать прочную несущую конструкцию. Для этого подходят водопроводные трубы средней толщины и уголки, которые нужно скрепить между собой методом сварки. Сначала детали рамы должны фиксироваться при помощи точечной сварки. Если конструкция создана правильно, далее ее элементы нужно полностью приварить друг к другу. При их соединении нужно рассчитать места для монтажа двигателя, а также других узлов техники. Сварные швы понадобится зачистить. На детали рамы необходимо нанести грунтовку. После ее высыхания все металлические элементы каркаса нужно покрасить, чтобы защитить их от ржавчины;
- После к окрашенному каркасу нужно приварить кронштейны. Они необходимы для фиксации двигателя, сиденья, полозьев, рулевой колонки, других деталей. От качества крепления кронштейнов зависит устойчивость деталей в общей конструкции техники;
- На следующем этапе необходимо сделать полозья. Для этого следует взять 2 куска толстой фанеры и вырезать из них две одинаковые лыжи. Они будут установлены в передней части конструкции и должны соединяться с рулевым управлением посредством шарнирного соединения;
- В задней части снегохода потребуется установить 2 гусеничных механизма. Их можно взять в уже готовом виде, или самостоятельно сделать элементы из транспортерной ленты;
- Далее потребуется установить амортизаторы. Для этого подойдут детали от старого мотоцикла;
- Затем в готовую конструкцию необходимо установить двигатель, коробку передач и тормозную систему. Между мотором и рамой потребуется постелить резиновый коврик, который будет гасить вибрации ДВС. Двигатель и трансмиссию следует заранее расположить так, чтобы у водителя был прямой доступ к сливным и заливным отверстиям. Мотор и коробку нужно закрепить в передней части техники. Трубу от выхлопной системы потребуется вывести в сторону от водителя и пассажира;
- Далее следует установить сиденье. Для удобства при использовании снегохода из культиватора, лучше взять старое подрессоренное сиденье от старого минитрактора;
- Под рулевым колесом понадобится установить педали газа, тормоза и сцепления. Результаты сборки снегохода покажет видео.
Готовый снегоход из культиватора следует протестировать. Для этого в соответствующие баки необходимо залить топливо и смазочные материалы. Далее нужно завести двигатель и дать ему несколько минут поработать на холостом ходу. После этого можно начать движение на снегоходе
Важно не стартовать слишком резко, чтобы не спалить мотор. Лучше всего медленно тронуться с места, и постепенно набирать скорость
Назначение, двигатель и другие замечания
Мотособака изначально создавалась для продажи либо знакомым, либо любому желающему. Т.к. никто из знакомых пока не созрел, буксировщик выставлен на продажу. Цена будет указана в конце статьи.
Основной идеей при постройке мотобуксировщика было создание максимально прочной, надежной и универсальной конструкции при минимальных расходах. Именно поэтому мы не особо заморачивались с покраской, прицепным устройством и отказались от кожуха, защищающего двигатель от холода. Но при этом мы не стали экономить на толщине металла и качестве комплектующих.
На буксировщике установлены 380-мм бурановская гусеница на 57 шагов общей длиной 2878 мм, также бурановские валы и 3 симметричные тележки. Двигатель Lifan 170F-TR, мощностью 8 л.с. с автоматическим редуктором. Самый мощный из небольших и легких двигателей Lifan. На 9 л.с. гораздо тяжелее.
Опыта эксплуатации именно этого двигателя у меня нет, но первые впечатления только положительные, особенно по сравнению с моим Forza FZ-6,5:
- Бензобак на резиновых шайбах, гасящих вибрацию, с нормальной крышкой на резьбе и цепочке;
- Глушитель из более толстого металла, как и кожух охлаждения цилиндра;
- Кнопка подкачки топлива;
- Отверстие забора воздуха с металлической сеткой.
Что касается этапов сборки, то в нашем случае они корректировались в зависимости от наличия или отсутствия нужных комплектующих и расчета нужных размеров. При наличии всего необходимого последовательность может быть другой, например крепление двигателя можно приварить на одном из самых ранних этапов.
Касаемо размеров рамы:

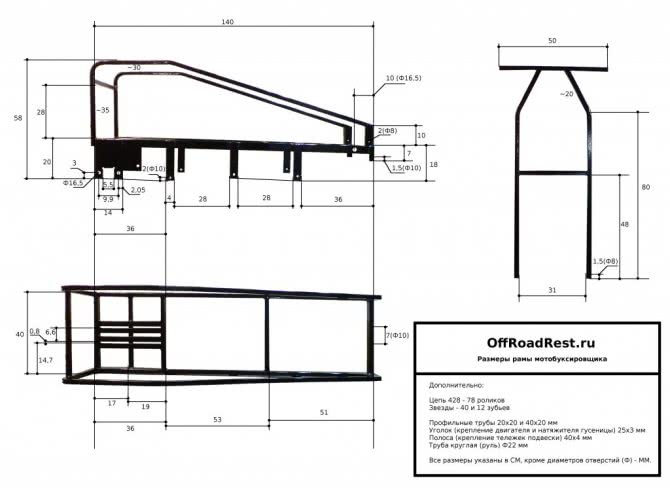

Чертеж рамы мотобуксировщика
Обновленный вариант рамы
Преимущества саней 2М и 2П перед лыжным модулем
Преимущества саней Ураган перед лыжным модулем (мы не претендуем на “истину в последней инстанции” и можем ошибаться. Мы описали средний лыжный модуль, который чаще всего встречается сейчас в продаже):
- Лыжный модуль (из-за слишком высокого центра тяжести – на 300 мм выше и небольшого габарита лыж по ширине – обычно до 1 метра) менее устойчив при движении по поверхности с большим количеством неровностей на скоростях даже на скорости 10 км/ч (к примеру колеи от колес). Из-за высокого центра тяжести движение в глубоком снегу лыжный модуль становиться так-же очень неустойчивым и валким. Сани Ураган позволяют уверенно двигаться по подобным неровностям в 2 раза большей скоростью.
- Лыжный модуль в среднем ухудшает проходимость в рыхлом, сыром или глубоком снегу – т.к. буксировщик с лыжным модулем и водителем становиться от 2-х раз тяжелее (особенно передняя часть на переднем приводе) и начинает быстрее проваливаться; лыжи едут по дополнительным колеям общей шириной от 300 мм, что пропорционально увеличивает сопротивление движению и требует большей мощности и гусеницы.
- Сани Ураган не увеличивают вес буксировщика, выступают всего на 50 мм по бокам колее гусеницы, плюс имеют большой промежуток между лыж, что наоборот уменьшает сопротивление движению (по сравнению с лыжным модулем или даже санями волокушами).
- Сани Ураган дают комфорт не только водителю, но и пассажиру. Значительно снижена нагрузка на позвоночник за счет снегоходной посадки, толстого мягкого сиденья и большой длины лыж (особенно последнее заметно при езде по переметам на большой скорости).
- Лыжный модуль увеличивает общую жесткую длину конструкции, что снижает проходимость по большим неровностям, типа поперечных сугробов и канав.
- Лыжный модуль страдает болезнью миниснегоходов – о ледяные торосы гнет подвеску и тяги управления поворотом, но прочность данных узлов лыжного модуля не сопоставима с прочностью тяг больших снегоходов, кроме того рулевые тяги у больших снегоходов надежно спрятаны и защищены от ударов, в отличии от лыжного модуля или миниснегохода.
- Движение по тонкому или последнему льду на санях Ураган безопаснее, чем на лыжном модуле – так как нагрузка распределена по длине куда более равномерно, а не сконцентрирована в 1-м месте.
- Погрузить буксировщик с санями по частям легче, чем буксировщик с лыжным модулем. В транспортном положении общая конструкция буксировщика с санями Ураган компактнее. Разборные сани Ураган еще компактнее и позволяют их перевозить в небольшом универсале вместе с буксировщиком.
- Лыжный модуль сложнее и дольше устанавливать на буксировщик, чем прицепить сани Ураган.
- Вытащить или развернуть застрявший буксировщик с санями по частям легче, чем лыжный модуль.
- На санях Ураган можно прилечь и отдохнуть).
- При таких преимуществах ЦЕНА саней Ураган сопоставима с лыжным модулем.
P.S. Установка лыжного модуля вполне оправдана на мотобуксировщиках с задним приводом, так как в глубоком снегу он отдельно вообще не ездит.
Самодельная мотособака
Самодельный мотобуксировщик, изготовленный из подручных материалов, отличается сниженной стоимостью эксплуатации и более мощными техническими характеристиками, в сравнение с аналогичными покупными моделями.
Успешное изготовление мотособаки своими руками предполагает сразу несколько этапов. Среди них:
- Подбор основных элементов конструкции с необходимыми параметрами.
- Изучение чертежей, схем и видео-инструкций, что позволяет не допустить ошибок при сборке.
- Непосредственно изготовление с последующим испытанием.
Это позволяет внести в конструкцию необходимые изменения и добиться нужных параметров работы, например, более низкого расхода топлива либо увеличенной скорости. При желании можно реализовать дополнительные отсеки для различных полезных инструментов, снастей и других видов снаряжения.
Изготовление основных элементов конструкции
Существует сразу несколько элементов, которые необходимо подготовить заранее для успешной самостоятельной сборки подобного механизма. Это силовой агрегат, который обладает достаточной мощностью для выполнения подобного рода задач. С этой целью используются моторы бензинового типа, оснащенные 1 цилиндром.
Упоминания заслуживают и другие элементы:
- гусеничный механизм;
- подвеска;
- рама мотобуксировщика;
- трансмиссия.
Каждый из этих узлов требует внимательного отношения, в связи с чем их целесообразно изучить подробнее. В качестве двигателя повсеместно используются модели японских производителей, например, Ямаха или Хонда, а также бюджетные китайские аналоги. При этом допускается использование моторов из мотоблока, бензопил и других подручных приборов.
Подбору подходящих гусениц также следует уделить должное внимание, поскольку они бывают не только специализированными, но и универсальными, предназначенными для снегоходов и другой техники. Считается, что оптимальным вариантом станут гусеницы, не менее 50 см шириной, поскольку они позволят сделать устройство устойчивым, маневренным
Планируя реализовать трансмиссию, необходимо отметить возможность выбора между механической, автоматической редукторной и вариативной. Несмотря на ускоренный износ деталей, АКПП считается предпочтительной, поскольку она позволяет значительно увеличить тяговое усилие. В качестве бюджетного варианта допускается использование КПП, например, от ВАЗ.
От прочности рамы агрегата напрямую зависит его надежность, в связи с чем целесообразно изготавливать её своими руками, используя сварочный аппарат. Для этой цели подойдут трубы не менее 3 мм толщиной, что позволяет избежать деформаций при серьезных нагрузках.
Желая изготовить мотособаку из Бурана или других механизмов, потребуется:
- Установить на раму двигатель.
- Выполнить монтаж ходовой части, изготовив переднюю, заднюю ось.
- Соединить её с коробкой передач.
- Выполнить монтаж гусениц, органов управления.
Подвеска устройства может быть катковой или склизовой, в зависимости от сезона предполагаемого использования. Первый вариант подойдет для эксплуатации летом, осенью или весной, а второй — исключительно для зимнего периода.
Зимний мотобуксировщик
Руководствуясь схемами, чертежами и видео-инструкциями, достаточно собрать конструкцию из предварительно подобранных элементов, что позволит быстро изготовить мотособаку. Для зимнего мотобуксировщика целесообразно использовать лыжный модуль для платформы водителя, а также катковой тип подвески. В остальном конструкция полностью идентична стандартной.
Заключение
При желании сэкономить денежные средства любители охоты и рыбалки смогут выполнить сборку мотособаки самостоятельно, используя для этого подручные материалы и механизмы. При этом подобное устройство будет значительно мощнее и экономичнее, нежели приобретаемые в магазине аналоги.
