Безлопастные ветрогенераторы

Немного поразмыслив, изобретатели пришли к выводу, что в принципе то, ветрогенератор может быть без лопастей! Идея абсурдная! Ну как может быть без лопастей ветряная мельница? А ведь именно она была прародительницей ветряков. Однако были придуманы, изготовлены и протестированы прототипы таких моделей. А некоторые из них даже готовы к коммерческому выпуску.

Наиболее удивительный из них – ионный ветрогенератор. Его далёким предком можно считать «Капельницу Кельвина», которую великий учёный изобрёл в 1867 году.

Эту систему решили поставить горизонтально, чтобы капли воды переносились ветром. Преимущество перед обычным ветрогенератором в том, что ионная модель:

  • абсолютно бесшумна;
  • в ней ничего не движется;
  • она только собирает электростатический заряд с капелек воды.

Может быть побудительным мотивом именно голландских рационализаторов стало легальное посещение легендарных кафе-шопов в Амстердаме, ведь там тоже очень тихо, и ничего не движется. Однако они сделали несколько работающих прототипов ионных ветрогенераторов, которые установили в Роттердаме. Один даже встроили в буквы О на крыше здания

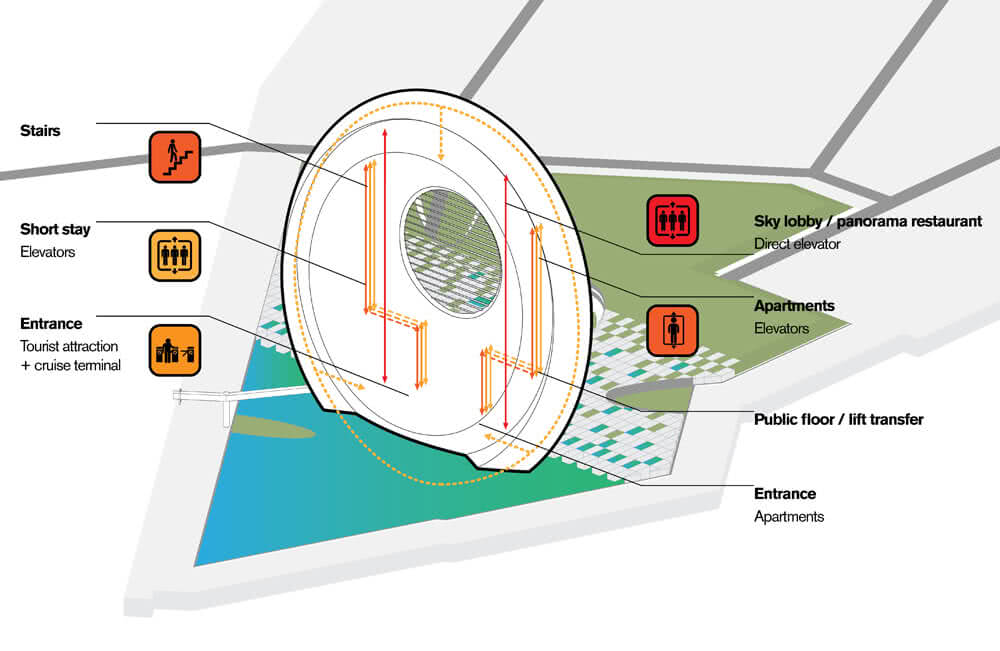

КПД ионного ветрогенератора невелик, всего 7%. В перспективе его надеются увеличить до 27%, но там и ломаться нечему! Такая радужная перспектива способствовала созданию колоссального проекта. Это будет огромное здание в виде бублика, в котором будут отдыхать и бездельничать постояльцы. Там ничего не будет шевелиться, а ветер будет приносить заряженные частицы воды. В России бы такой проект называли «Кремль», а в Нидерландах это Windwheel.

После того как Испания пошла по голландскому пути в области либерализации человеческих пороков, их изобретатели стали шагать такими широкими шагами, что полёт фантазии за ними не поспевает.

Вот например та старушка на заднем фоне, явно думает что обнимает сувенир из секс-шопа, но это ошибка! Это инновационные ветрогенератор Vortex Tacoma.

Хотя более правильно было бы его назвать ветровибратор.

По задумке инженеров фирмы Vortex Bladeless SL, этот упругий стержень будет колебаться на ветру, и благодаря хитроумному устройству на неодимовых магнитах, сможет вырабатывать электричество.

Они построили несколько реальных прототипов, протестировали их в городских условиях и сельской местности, результаты оказались двоякими.

С одной стороны, модель Vortex Tacoma высотой 2,75 м, выдаёт мощность всего 100 Вт. Но там нечему ломаться, не нужна настройка и ориентация по ветру, работает это чудо бесшумно. В общем, стоит, дрожит на ветру, и генерирует, генерирует, генерирует…

Прототип прошёл испытания, и в 2020 году намечается старт коммерческих продаж. Наиболее эффективная модель Vortex Atlantis.

Высота этого ветро-виброгенератора 10-12 м, выдаваемая мощность 1 КВт.

У французов тоже есть подобный проект, в котором ничему вертеться, но работает он от ветра, а значит это ветрогенератор. Называется проект Saphonian.

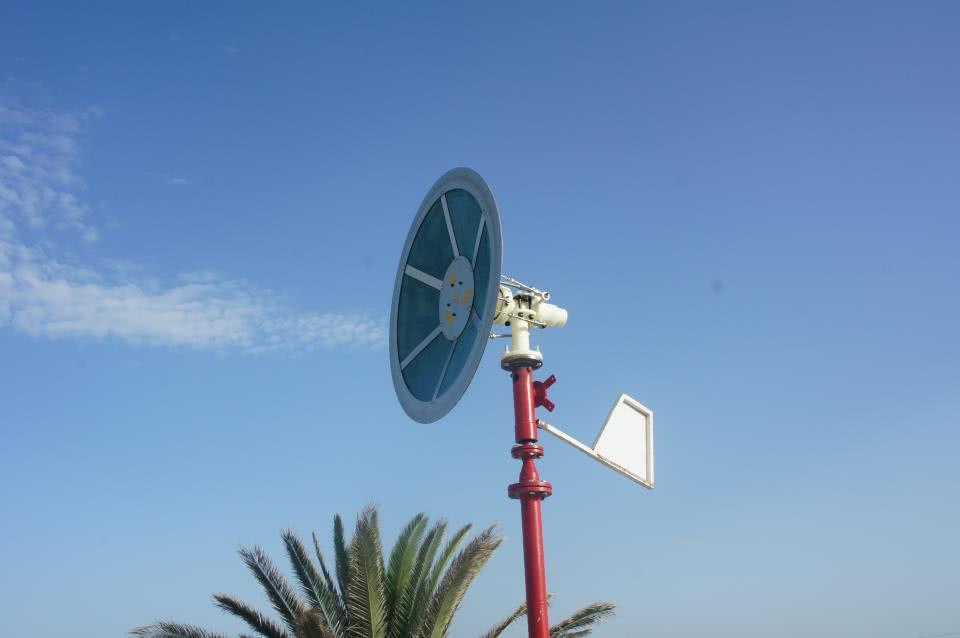

Можно условно её сравнить с испанским проектом. Только в Saphonian ветер улавливается рабочей поверхностью в форме специально сконструированной тарелки.

Она непрерывно изменяет угол наклона, а генератор расположенный на тыльной стороне, преобразует эти колебательные движения в электроэнергию.

О мощности и времени выхода на рынок французы умалчивают, но они надеются с такой моделью уйти от ограничений закона Бетца, ведь в их проекте не предусмотрены лопасти.

Виды

На данный момент в серийном производстве существует 2 вида ветрогенераторов:

Карусельные — ось вращения располагается вертикально по отношении к направлению ветра. Имеют ряд преимуществ по сравнению с классическими — горизонтальными:
Вырабатывают электроэнергию при небольшой силе ветра;
Не нуждаются в сложных, активных системах направления на поток ветра, как следствие, идеально подходят для местности с турбулентными воздушными потоками;.

Некоторые промышленные модели не нуждаются в высокой мачте, сама ось для лопастей является мачтой. Поэтому удобны в обслуживании;
Низкий уровень шумового загрязнения, до 30 дБ;
Отличный внешний вид.

Но они имеют серьёзный недостаток — тихоходность. Для его преодоления применяют повышающие редукторы, что несколько снижает КПД.

Крыльчатые — горизонтальные ветряки. Этот вид ветрогенератора наиболее распространён при использовании в промышленной выработке электроэнергии.

Преимущества:

  • Большая скорость вращения, это позволяет соединяться с генератором, что увеличивает КПД;
  • Простота изготовления;
  • Большое разнообразие моделей.

Недостатки:

  • Высокий уровень шумового и ультразвукового загрязнения. Это может быть опасно для здоровья людей. Поэтому генерирующие промышленные мощности располагают в безлюдных местах;
  • Необходимость применять стабилизатор и устройства наведения на поток ветра;
  • Скорость вращения находится в обратной пропорции к количеству лопастей, поэтому в промышленных моделях редко используют более трёх лопастей.


Работы по преодолению последнего недостатка ведутся уже довольно давно. Было разработано и выпущено несколько небольших моделей ветрогенераторов. Их КПД довольно высокий для своего класса мощности, из-за оригинального строения лопасти.

Площадь сопротивления ветру в такой модели минимальна, она может работать при силе ветра и 2 м/с и выдавать при этом 30 Вт. Но учитывая, что на трение и иные потери, в моделях такого класса, уходит до 40% энергии, оставшихся 18 Вт не хватит даже на освещение одной лампочкой. Для использования на даче или в частном доме нужно, что-то серьёзнее.

Цикл мониторинга ветра

Измерения параметров ветра, как правило, проводят на протяжении 1 года. Такой цикл ветроизмерений позволяет подобрать конструкцию ветрогенератора, правильно спланировать схему размещения ветровой электроустановки, уточняет количество энергии, вырабатываемой ветроэлектростанцией.

При проведении ветромониторинга существует возможность поставки готовых комплектов оборудования. Специалисты, прибывшие на объект, запускают и настраивают работу установки. Заказа охраны ветропарка позволит защитить спецоборудование от преступников и воров.

Стандартный комплект оборудования содержит:

  • металлическую мачту высотой до 90 м;
  • монтажное устройство для установки мачты;
  • датчики, определяющие характеристики ветра;
  • анемометры;
  • кронштейны для установки датчиков;
  • прибор, записывающий информацию, с установленным ПО.

Заказ дополнительного комплекта оборудования также предусмотрен. Он состоит из различных датчиков, определяющих параметры атмосферных показателей, системы передачи данных, генераторов, обеспечивающих бесперебойную работу установки (солнечные батареи, ветрогенераторы), контейнера для оборудования, устройства освещения и обогрева.

Генераторы с ротором Савониуса

Этот роторный ветрогенератор тоже популярен в качестве бытовых ветроэлектростанций. Основа конструкции в нескольких полуцилиндрах — двух-трех, реже больше, закрепленных на вертикальной оси вращения. Иногда, для увеличения мощи ветряка с ротором Савониуса блоки полуцилиндров выстраивают в два ряда — один над другим.

Промышленно произведенные генераторы с ротором Савониуса часто отличает необычный хай-тековский вид, напоминающий расправленные паруса яхт. В силу простоты конструкции их часто делают самостоятельно. Но только из-за простоты конструкции, так как мощность вертикальных ветряков подобного типа — с ротором Дарье, с ротором Савониуса и других, в три раза ниже, чем у горизонтальных конструкций.

Где лучше устанавливать?

Для максимальной эффективности оборудование следует ставить на открытой местности, в наиболее высокой точке

Важно, чтобы ветровой генератор располагался не ниже уровня зданий, находящихся рядом. Из-за этого возникнут препятствия для ветрового потока, в результате чего коэффициент полезного действия будет низким. В случае когда участок выходит к водоему или реке, ветровой генератор устанавливается непосредственно на берегу

В случае когда участок выходит к водоему или реке, ветровой генератор устанавливается непосредственно на берегу.

Для монтажа системы оптимально подходят возвышенности либо большие пустые местности. Желательно, чтобы на пространстве не было искусственных преград, препятствующих прохождению ветрового потока. Если участок или здание расположено в городской черте, то установку ветрового генератора необходимо выполнить на крыше. Чтобы расположить оборудование в жилом многоквартирном доме, нужно получить письменное согласие соседей, а также разрешение из государственных инстанций. Установка генератора будет производиться также на крыше.

При выборе места важно помнить, что ветрогенератов должен располагаться не ближе, чем в 15 метров от зданий и не дальше, чем в 25. Благодаря этому шум от работы установки не будет беспокоить жильцов.  Загрузка …

 Загрузка …

Расчет параметров ветроколеса

Расчет ветроколеса имеет важное значение при создании ветрогенератора. Именно крыльчатка принимает на себя поток ветра, передает его энергию в виде вращательного движения на ротор генератора. Для расчета потребуется, прежде всего, знание параметров генератора — мощность, номинальная скорость вращения ротора и т.д

Для расчета потребуется, прежде всего, знание параметров генератора — мощность, номинальная скорость вращения ротора и т.д.

Следует учитывать, что увеличение количества лопастей снижает скорость вращения, но увеличивает мощность вращательного движения. Соответственно, малое число лопастей надо применять на быстроходных генераторах, а большое количество —торах, нуждающихся в большом усилии вращения.

Формула быстроходности ветроколеса выглядит следующим образом:

Z = L × W / 60 / V,

Где Z — искомая величина (быстроходность),

L — длина окружности, описываемой лопастями.

W — частота (скорость) вращения крыльчатки.

V — скорость ветра.

Специалисты рекомендуют для самостоятельного изготовления выбирать многолопастные образцы с количеством лопастей от 5 штук. Они не требовательны к балансировке, имеют более стабильную аэродинамику и более активно принимают на себя энергию воздушного потока.

Сколько экономии энергии дает ветряк?

Величина экономии, полученной от использования ветрогенератора, рассчитывается по собственным данным. Она складывается, с одной стороны из расходов на приобретение и сборку ветряка или его деталей, расходов на обслуживание комплекта. С другой стороны, учитывается стоимость сетевой электроэнергии в данном регионе, либо цена подключения и прочие расходы, связанные с этим.

Разница полученных величин и будет являться величиной экономии. Необходимо учесть также отсутствие возможности для подключения в некоторых районах, когда ветрогенератор становится единственным доступным вариантом. В таких случаях разговор об экономии становится неуместным.

Сколько электроэнергии вырабатывает?

Количество вырабатываемой энергии зависит от параметров крыльчатки и собственно генератора. Максимально возможным количеством следует считать номинальные данные генератора, уменьшенные на величину КИЭВ крыльчатки. На практике показатели намного ниже, так как в получении результата большое значение имеет скорость ветра, которую невозможно заранее предсказать.

Кроме того, имеются различные тонкие эффекты, в сумме оказывающие заметное влияние на конечную производительность ветряка. Принципиально важными значениями являются диаметр крыльчатки и скорость ветра, от них напрямую зависит количество полученной энергии.

Минимальная скорость ветра для ветряка

Минимальная скорость ветра — в данном случае это величина, при которой лопасти ветряка начинают вращаться. Это значение показывает степень чувствительности крыльчатки, но на конечный результат влияет слабо. Генератор имеет собственные потребности, для него само по себе вращение еще не решает все вопросы.

Требуется определенная скорость и стабильность движения, отсутствие резких рывков. Рассматривать минимальную скорость вращения следует только с позиций общей эффективности рабочего колеса, позволяющей оценивать его способность обеспечить выработку энергии на слабых потоках.

Увеличение мощности установки

Конструкцию некоторых ветрогенераторов имеет ветровой датчик. Он собирает данные о направлении и скорости воздушного потока. Генератор ветряка не может выдать больше номинальной мощности, однако, в любое оборудование заложен запас он может составлять от 10-30% от расчетных. На этот «запас» рассчитывать не стоит, так как программно и конструктивно в ветрогенератор заложена защита от перегрузок.

Выходная мощность (кВт) ветрогенератора определяется мощностью инвертора. Исходя из выдаваемых киловатт, можно определиться с максимальным количеством подключаемых электроприборов. Чтобы увеличить выходную мощность установки, необходимо параллельно подключить несколько инверторов.

Если мощности на фазе недостаточно, увеличивают количество инверторов, если это предусмотрено производителем. При отсутствии ветра продолжительность подачи электроэнергии прекращается. Генерации энергии не происходит, поэтому к ветрогенератору подключают накопители энергии, смотрите схему ниже.

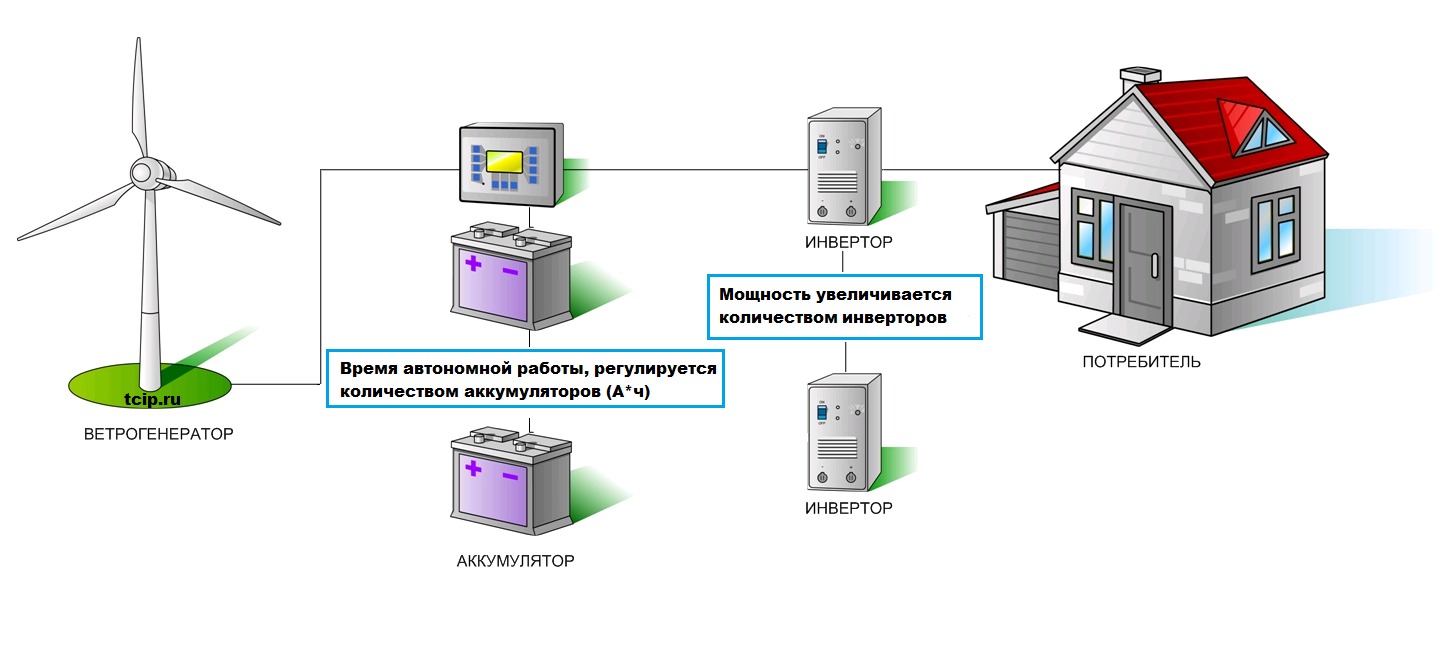

Схема увеличения мощности и емкости ветрогенератора

Накопитель энергии состоит из связки инвертор-батарея. О батареях вы можете прочитать в этой рубрике, а о накопителях в этой. Увеличение ёмкости аккумуляторных батарей увеличивает запас хранимой энергии, но и длительность зарядки. Скорость зарядки аккумулятора зависит от мощности генератора и количества инверторов, которые тоже могут пропустить через себя только ту мощность, которая заложена производителем. Соответственно, скорость зарядки аккумуляторов зависит от пропускной способности инвертора и не зависит от мощности ветрогенератора.

Расчет мощности ветрогенератора

Самостоятельное изготовление ветряка также нуждается в предварительном расчете. Никому не хочется потратить время и материалы на изготовление неведомо чего, хочется иметь представление о возможностях и предполагаемой мощности установки заранее. Практика показывает, что ожидания и реальность между собой соотносятся слабо, установки, созданные на основе приблизительных прикидок или предположений, не подкрепленных точным расчетами, выдают слабые результаты.

Поэтому обычно используются упрощенные способы расчетов, дающие достаточно близкие к истине результаты и не требующие использования большого количества данных.

Как произвести?

Для расчета ветрогенератора надо произвести следующие действия:

  • определить потребность дома в электроэнергии. Для этого необходимо подсчитать суммарную мощность всех приборов, аппаратуры, освещения и прочих потребителей. Полученная сумма покажет величину энергии, необходимой для питания дома
  • полученное значение необходимо увеличить на 15-20 %, чтобы иметь некоторый запас мощности на всякий случай. В том, что этот запас нужен, сомневаться не следует. Наоборот, он может оказаться недостаточным, хотя, чаще всего, энергия будет использоваться не полностью
  • зная необходимую мощность, можно прикинуть, какой генератор может быть использован или изготовлен для решения поставленных задач.  От возможностей генератора зависит конечный результат использования ветряка, если они не удовлетворяют потребностям дома, то придется либо менять устройство, либо строить дополнительный комплект
  • расчет ветроколеса. Собственно, этот момент и является самым сложным и спорным во всей процедуре. Используются формулы определения мощности потока

Для примера рассмотрим расчет простого варианта. Формула выглядит следующим образом:

P=k·R·V³·S/2

Где P — мощность потока.

K — коэффициент использования энергии ветра (величина, по своей сути близкая к КПД) принимается в пределах 0,2-0,5.

R — плотность воздуха. Имеет разные значения, для простоты примем равную 1,2 кг/м3.

V — скорость ветра.

S — площадь покрытия ветроколеса (покрываемая вращающимися лопастями).

Считаем: при радиусе ветроколеса 1 м и скорости ветра 4 м/с

P = 0,3 × 1,2 × 64 × 1,57= 36,2 Вт

Результат показывает, что мощность потока равняется 36 Вт. Этого очень мало, но и метровая крыльчатка слишком мала. На практике используются ветроколеса с размахом лопастей от 3-4 метров, иначе производительность будет слишком низкой.

Что нужно учитывать?

При расчете ветряка следует учитывать особенности конструкции ротора. Существуют крыльчатки с вертикальным и горизонтальным типом вращения, имеющие разную эффективность и производительность. Наиболее эффективными считаются горизонтальные конструкции, но они имеют потребности в высоких точках установки.

Не менее важным будет обеспечение достаточной мощности крыльчатки для вращения ротора генератора. Устройства с тугими роторами, позволяющие получать хороший выход энергии, требуют немалой мощности на валу, что может обеспечить только крыльчатка с большой площадью и диаметром лопастей.

Не менее важным моментом являются параметры источника вращения — ветра. Перед производством расчетов следует как можно подробнее узнать о силе и преобладающих направлениях ветра в данной местности. Учесть возможность ураганов или шквалистых порывов, узнать, с какой частотой они могут возникать. Неожиданное возрастание скорости потока опасно разрушением ветряка и выводом из строя преобразующей электроники.

Парусный ветрогенератор

Если лопасти традиционных ветряков изготавливают из твердых материалов, то в парусном они наоборот — из материалов мягких. Подходит любая плотная ткань, например, брезент. Часто в таких конструкциях используется нетканые слоистые материалы. Внешне парусный ветрогенератор похож на большую детскую вертушку.

По конструкции парусные ветряки разделяются на два типа.

  • Круговой с треугольными парусными лопастями
  • С парусным колесом, тоже круговым

Парусный ветрогенератор с треугольными лопастями

Треугольные парусные лопасти обычно делают равнобедренными, но во многих случаях их форма подбирается индивидуально — под ветровые нагрузки местности, где они установлены. Парусный ветряк начинает работать при скорости ветра в 5 м/сек. КПД у него выше, чем у большинства лопастных ветряков, но при этом он не лишен многих недостатков. Так при перемене ветра «парусник» останавливается и ему необходимо время чтобы раскрутиться в новом направление ветропотока.

Другой недостаток — недолговечность самих «парусов». Они часто рвутся, выходят из строя и требуют полной замены.
Считается, что этих недостатков лишен круговой парусный генератор. Его КПД в два раза выше, чем у генератора с парусными лопастями. Внешне он похож на спутниковую тарелку и отличается от привычных генераторов тем, что не имеет никаких вращающихся лопастей, цилиндров или роторов. Этот генератор вибрирует под напором или порывами ветра, своими колебаниями передавая механическую энергию на генератор.

Изготовление ветряка своими руками

Основные работы, которые предстоит сделать, это — изготовление и установка вращающегося ротора. Прежде всего следует выбрать тип конструкции и ее размеры. Определиться в этом поможет знание требуемой мощности устройства и производственные возможности.

Большинство узлов (если не все целиком) придется изготовить самостоятельно, поэтому на выбор повлияет, какие познания имеются у создателя конструкции, с какими приборами и устройствами он знаком наилучшим образом. Обычно сначала делается пробный ветряк, с помощью которого проверяется работоспособность и уточняются параметры сооружения, после чего приступают к изготовлению рабочего ветрогенератора.

Общие рекомендации

Очевидно, что для выбора наиболее оптимального диаметра винта ветрогенератора необходимо знать среднюю скорость ветра на месте планируемой установки. Количество электроэнергии, произведенной ветряком возрастает в кубическом соотношении с повышением скорости ветра. Например, если скорость ветра увеличится в 2 раза, то кинетическая энергия, выработанная ротором, увеличится в 8 раз. Поэтому можно сделать вывод, что скорость ветра является самым важным фактором, влияющим на мощность установки в целом.

Для выбора места установки ветрогенерирующей электроустановки наиболее подойдут участки с минимальным количеством преград для ветра (без больших деревьев и построек) на расстоянии от жилого дома не менее 25-30 метров (не забывайте, что ветрогенераторы весьма громко гудят во время работы). Высота расположения центра ротора ветряка должна быть не менее чем на 3-5 метров выше ближайших построек. На линии ветреного прохода деревьев и построек быть не должно. Для расположения ветрогенератора наиболее подойдут вершины холмов или горные хребты с открытым ландшафтом.

В случае, если ваш загородный дом не планируется подключать к общей сети, то следует рассмотреть вариант комбинированных систем:

  • ВЭС + Солнечные батареи
  • ВЭС + Дизель

Комбинированные варианты помогут решить проблемы в регионах, где ветер переменчивый или зависит от времени года, а также данный вариант является актуальным для солнечных батарей.

Аккумуляторы для генератора

Батареи для ветряков AGM, в отличии от гелиевых, герметичны и содержат кислотный электролит. Изделия отличаются повышенной чувствительностью к перезарядкам и выдерживают 200—500 циклов. Гелиевые АКБ относятся к не обслуживаемому виду химических источников электричества. Они имеют загуститель силикагеля в составе электролита и чувствительны к перезарядкам. Небольшое количество циклов зарядов в пределе 350 раз.

Панцирные АКБ изготавливаются по уникальной технологии, считаются аккумуляторами нового поколения и отличаются улучшенными свойствами. Большой эксплуатационный срок от 800 до 2 тыс. циклов зарядов-разрядов. Аккумуляторы зависят от температуры окружающей среды. Понижение на 1ºС приводит к уменьшению ёмкости устройства на 1%. Этот параметр АКБ в мороз -25 ºС будет наполовину меньше его значений при +25 ºС.

Расчет окупаемости ветрогенератора

Вложив в приобретение устройства сотни тысяч рублей, новый владелец вправе рассчитывать на его очевидную выгоду и окупаемость ветряка. Попробуем рассчитать цену киловатта электроэнергии на стандартной модели генератора мощностью 4-5 кВт.

При скорости ветра 4-5 м/с устройство даст около 350 кВт за месяц, или 4200 кВт за год. Срок службы генератора – около 25 лет, стоимость большинства моделей устройств – в пределах 280 000 рублей.

Делим стоимость на произведение годовой выработки и срока эксплуатации:

280 000 / 4200*25 = 2,666 рубля

Таким образом, стоимость киловатта энергии окупаемого ветрогенератора будет составлять чуть более 2,5 рубля. По сравнению с актуальным уровнем цен выгода есть, но она не так велика, как хотелось бы при использовании альтернативных источников энергии.

Приведенные выше расчеты дают другой результат, если скорость ветра составит около 7-8 м/с. В месяц ветрогенератор мощностью 6-7 кВт даст около 780 кВт или в год 9000 кВт.

При стоимости таких ветряков около 310 000 получим следующий результат:

310 000 / 9000*25 = 1,3722 рубляТакая стоимость – очевидная выгода, особенно для энергоемких объектов.

Калькулятор расчета прогнозируемой мощности ветрогенератора

Пояснения по проведению расчетов

Следует правильно понимать – никакой, даже самый совершенный и напичканный современной электроникой генератор не берет энергию ниоткуда, и не способен выдать больше того показателя, который определяется скоростью ветра и размерами ветряка. Иными словами, даже в идеальных условиях можно получить только ту энергию, которая переносится ветровым потоком через определенную площадь. Понятно, что площадью выступает в данном случае площадь круга, образованного вращением лопастей горизонтального ветряка.

Но весьма значительная часть этой энергии расходуется, так сказать, бесполезно – это создание завихрений воздуха, несоврешенсво крыльчатки, потери на силы трения в механике самого ветряка, системы передачи вращательного момента и в генераторе. Это банальный нагрев механизмов, потери в целях преобразования и передачи тока и многое другое. И считается очень неплохим показателем, если на выходе остается порядка 30÷40% от исходного энергетического потенциала. А на практике получается и того меньше.

Значит, задумывая создание ветровой энергетической установки, следует оценить, какое же от неё ожидается поступление электрической энергии. Оно зависит от скорости ветра (в кубической зависимости) и диаметра ветряка (в квадратичной).

Скорость ветра, понятное дело – величина непостоянная. Но для каждой местности рассчитаны среднегодовые показатели, на которые можно ориентироваться, если составляется прогноз на некоторую перспективу (месяц, год и т.п.). Эти показатели можно подсмотреть на карте схеме, размещённой ниже, но лучше все же уточнить в местной метеорологической службе.

Карта-схема среднегодовых скоростей ветра по регионам России

Итак, если есть намётки по размерам лопастей создаваемого генератора, можно провести и расчет мощности. Формула уже заложена в алгоритм калькулятора.

  • Пользователю для начала предлагается указать скорость ветра. Некоторые пояснения на этот счет. Прогнозы  выработки электроэнергии на определенный период проводятся именно по среднегодовой скорости. А вот номинальная мощность ВЭУ обычно вычисляется по так называемой расчётной скорости ветра, которая может быть в 1,5÷2 раза выше.
  • Вторым пунктом указывается радиус ротора ветрогенератора, то есть расстояние от его оси до края лопасти.

(Интересно, что от количества лопастей ничего в данном случае не зависит. Точнее, даже несколько обратная картина – если лопастей больше трех, то может стать только хуже, так как теряется скорость вращения).

Если известны показатели КПД самого генератора и системы передачи вращения (редуктора), то они указываются в соответствующих полях. Если таких данных нет – можно оставить без изменения по умолчанию.

Остается нажать на кнопку расчета и получить результат. При вычислении от среднегодовой скорости ветра имеется возможность представить, какое количество энергии можно будет получить за определенный период.

К великому разочарованию многих, показатели могут быть более чем скромными. Так что есть над чем подумать, прежде чем принимать какое-то решение.
