Однолинейная схема распределительного щита 380

Как осуществляется монтаж?

Подключение всего оборудования должен делать электрик при условии наличия у него необходимых для подобных работ документов. Такие специалисты есть у собственника ЛЭП. Приглашать кого-то другого или делать все самостоятельно нецелесообразно.

Неквалифицированные мастера могут не сопоставить технические характеристики вводного оборудования с фактическими нагрузками на сеть, «забыть» об устройствах защиты от поражения током или вовсе совершить грубейшие ошибки при последовательности их подключения. Поэтому знать, как осуществляется монтаж, весьма желательно.

Сначала оборудуется вводное устройство — это сам шкаф, где находятся механизмы защиты и соединения входящих кабелей с отходящими. Хорошо, если труба с кабелем входит непосредственно в сам ящик. Рассмотрим процесс подключения на примере с трехфазной сетью.

На рисунке видно, как три проводника фазы (L1, L2, L3) подключены к входным контактам рубильника. Последний отрежет всю сеть, если будет нужно. На рисунке также: N – ноль; PE – земля

Рубильников в продаже много, подойдет один трехполюсный автомат, который можно вынести за пределы вводного устройства. Одна из таких конструкций — ЯБПВУ-100. Это железная коробка с размыкающими контактами и плавкими вставками на 100 А.

Выведенный наружу рубильник позволяет отключить ток вручную. Плавкие вставки и защита от импульсного перенапряжения сделают это автоматически

Важнейшим элементом вводного устройства является и заземляющая шина, к которой подключается повторное заземление с нулевым входящим проводником. Она расщепляет PEN-проводник на заземляющий провод и отходящий нуль. Дальше кабель от ящика идет к дому, где установлен свой щиток.

Расщепление нуля может происходить и в самом вводном устройстве. В этом случае щиток будет называться вводно-распределительным.

Если подразумевается расключение уличной проводки, можно от основного щитка сделать специальный отвод. Так устройства, рассчитанные для трехфазного питания, будут иметь отдельные автоматы, УЗО.

На корпусе этого щитка смонтированы трехфазный (слева) и однофазные (справа) силовые разъемы. Розетки надежно защищены от пыли и влаги

Оборудование подключается через силовые штепсельные разъемы или коробки с шинами. Степень защиты у них должна быть больше или равна показателю IP45.

О том, как собрать и установить щиток для счетчика в квартире, подробно написано в следующей статье, с которой мы рекомендуем ознакомиться владельцам городского жилья.

Несколько слов об электричестве, или почему в доме нужен не один щиток

Начнём с того, что распределительный щит в частном доме может выполнять две функции – равномерное распределение электричества по потребителям, или выборочное снабжение отдельных участков, с возможностью отключения проблемных зон, без обесточивания дома. Простая аналогия. Если в доме проложить магистральную трубу с водой, на которую подключить 5 кранов напрямую от магистрали, то протечка (авария) одного крана приведёт к необходимости перекрыть воду во всём доме. Именно по этой причине в частных домах принято различать вводной щит и распределительный щит (даже в квартире это выглядит так же, правда там вводной щит обычно делают на подъезд и реже на этаж). В итоге мы имеем простую схему энергоснабжения частного дома:

1. Линия электропередачи, к которой подключён (например, счетчик поставщика энергии) от которого питание идёт в дом.
2. Вводной щит, который может представлять собой обычную шину (дин-рейку) с подключениями, заземлением и ручным рубильником полного обесточивания.
3. Распределительный щит (в частном доме функция именно распределения наиболее принята).
4. Дополнительные щитки в соответствии с проектом дома (этажные, зонированные, функциональные).

Чем больше «кранов» в системе энергоснабжения Вашего дома, тем безопаснее вся проводка, как с точки зрения пожаров, так и возможности отключения локальных зон (вплоть до нескольких розеток).

Теперь о том, что Вы никогда не прочитаете на других ресурсах. В задаче «Установить распределительный щит своими руками», главное не электрическая схема

Самое важное в этой задаче – логистика или план Вашего перемещения по дому или квартире, расположение электроприборов, наличие подсветки тёмных зон и выключателей, правильный выбор количества розеток и высоты их от пола. То есть главное – обдумать до начала работ комфортное использование собственной электросети. Поэтому начинать надо не с принципиальной схемы электросети и размещения щитков, а с лампочек, розеток и выключателей

Возможно, это покажется неожиданным подходом, но с точки зрения функциональности Ваши нужды и желания электрика прямо противоположны. Походите по дому, представьте, что Вы уже давно живетё в нём. Тут детская – может быть, выключатель света надо было сделать на высоте 90 см. от пола, а не 1 метр 70см? Там кухня, розетки на высоте 30 см. от пола очень неудобно, стоило бы разместить их выше. И так далее. Не покупайтесь на решения дизайнера, проектировщика и электрика – думайте о себе. Переделка будет стоить дороже

Поэтому начинать надо не с принципиальной схемы электросети и размещения щитков, а с лампочек, розеток и выключателей. Возможно, это покажется неожиданным подходом, но с точки зрения функциональности Ваши нужды и желания электрика прямо противоположны. Походите по дому, представьте, что Вы уже давно живетё в нём. Тут детская – может быть, выключатель света надо было сделать на высоте 90 см. от пола, а не 1 метр 70см? Там кухня, розетки на высоте 30 см. от пола очень неудобно, стоило бы разместить их выше. И так далее. Не покупайтесь на решения дизайнера, проектировщика и электрика – думайте о себе. Переделка будет стоить дороже.

Только после того, как у Вас сложилось представление о том, что всё будет действительно удобно, можно приступать к принципиальной схеме. Но начинать её необходимо не с чертежа проводки, а с физики прокладки кабелей, соблюдая несколько правил:

• Расстояние от потребителя (розетка, выключатель и пр.) до автомата отключения должно быть минимальным;
• Кабеля ни в коем случае не должны пересекаться, тем более залитые в стяжку;
• Все соединения кабелей должны производится в распределительных коробках, доступных для обслуживания;
• Все соединения кабелей должны производится по принципу «одинакового сечения». Недопустимо соединять кабель сечением 2 мм. с кабелем 1 мм.;
• И главное правило – многие знают, как включить, но мало кто знает как расключить электрический щит, особенно если нет никакой маркировки!

Если всё сделано правильно, то Вы получите место для размещения вводного щита, от которого и будет питаться вся электросеть дома (или квартиры).

Определив место расположения ввода, обеспечьте эту зону максимально негорючими материалами, а также установите недалеко средства пожаротушения, предназначенные для тушения электропроводки.

Принципы распределения потребителей электроэнергии по группам

Для удобства обслуживания, потребители распределяют на группы, каждая из которых отключается отдельным автоматом, устанавливаемым в электрический распределительный щиток.

В щитках по группам электрические сети делятся по разным критериям:

• По силе тока. Отдельным мощным автоматом отключаются электроплиты и электроотопление, и маломощным освещение. Это делается потому, что номинальный ток автоматического выключателя, к которому подключается плита, выше допустимого тока для кабеля, проложенного в сети для освещения. Поэтому этот автомат не сможет защитить данный провод.
• По направлениям. Электропроводка, идущая в разные части квартиры или в дом и гараж отключаются отдельными автоматами для удобства эксплуатации.
• По функциям. Розетки и освещение, внутреннее освещение и наружное, рабочее освещение и аварийное.

Watch this video on YouTube

Необходимо ли УЗО?

УЗО или дифференциальный автомат, устанавливается для защиты людей от поражения электрическим током.

Эти приборы работают по принципу сравнения токов в нулевом и фазном проводах. В исправной сети эти величины равны. При нарушении изоляции между частями электрооборудования, находящимися под напряжением и заземлённым корпусом или прикосновении к таким деталям человека, это равенство нарушается, что вызывает срабатывание защиты.

Отличаются такие приборы по току срабатывания и подключаются одно на весь дом или несколько, по одному в каждой части электросхемы.

Разница между УЗО и дифференциальным автоматом в том, что дифавтомат совмещает функции УЗО и автомата защиты. Он дороже, чем эти оба этих прибора вместе, но занимает в щитке меньше места.

Установка реле напряжения

Все бытовые электроприборы и электроника рассчитаны на напряжение 220В. Но при авариях в электросети — перегорании нулевого провода, замыкании между нулевым и фазным проводами и в других случаях, оно может возрастасти до 380В, что приводит к выходу аппаратуры из строя.

Падение напряжения ниже допустимых пределов также опасно — если телевизор или компьютер просто не включатся, то компрессор холодильника и кондиционера перегорит.

Для предотвращения подобных ситуаций устанавливается реле напряжения РН.

В отличие от УЗО, такое устройство необходимо только одно, с номинальным током не меньше, чем у вводного автомата.

Watch this video on YouTube

Как рассчитать количество мест в электрическом щите

В современные щитки аппаратура устанавливается на DIN-рейку. Это фигурная стальная, реже пластмассовая, планка, на которую устанавливаются автоматы и другие приборы. В основании этих устройств есть специальные пазы и защёлки, которыми они крепятся к рейке.

Ширина всех автоматов, УЗО и других устройств защиты, устанавливаемых на DIN-рейку, стандартная и измеряется в модулях. Размер одного модуля равен ширине однополюсного автомата.

Для определения количества мест в щитке необходимо:

• составить схему электрощита;
• по этой схеме написать список всего устанавливаемого оборудования с указанием ширины в модулях;
• посчитать общую ширину всех приборов.

Как собрать щит учета электроэнергии 380в 15квт

Трехфазные распределительные щиты 380В часто применяют в частных домах и на много реже в квартирах в новостройках. Это позволяет снизить сечение подходящего к дому кабеля и грамотно распределить нагрузку. Зачастую отведенная мощность на дом составляет 15 кВт. Это очень широко распространенная практика в нашей стране. При такой отведенной мощности нужно устанавливать вводной автоматический выключатель номиналом 25А. Также 3-х фазное электроснабжение позволяет подключать электроплиты по трехфазной схеме. Это позволяет уменьшить номинал автомата, снизить сечение кабеля и уменьшить потребление тока по фазе. Например, варочная панель мощность 7кВт при однофазном подключении будет потреблять ток 31А, а при 3-х фазном подключении будет потреблять около 10А по каждой фазе. Давайте ниже рассмотрим типовые и не типовые трехфазные схемы в с наглядными примерами реальных собранных электрощитов.

Трехфазная схема распределительного щита

Типовая схема трехфазного щита состоит из входного 3-х фазного автоматического выключателя и нескольких групповых автоматов, которые защищают только свои отходящие однофазные линии. Тут на входе стоит 3-х полюсный автоматический выключатель номиналом 25А-40А и с характеристикой выше групповых однофазных автоматов (с характеристикой С). Это необходимо для попытки соблюдения селективности и исключения одновременного срабатывания входного автомата и группового. Хотя при коротком замыкании скорее всего сработают и вводной автомат С25 и групповой В16. При такой минимальной разнице номиналов автоматических выключателей добиться селективности практически не возможно.

В схеме все нулевые проводники заводим на общую нулевую шину, все заземляющие проводники заводим на общую шину заземления, а фазные проводники на автоматические выключатели. Объединять групповые автоматы по фазам можно с помощью перемычек из провода, а лучше с помощью специальной гребенчатой шины. Ниже представлена типовая трехфазная схема распределительного щита 380В. Может кому и пригодится я сюда еще вставил счетчик электроэнергии. Здесь представлена система заземления TN-S. Если у вас система заземления TN-C, то вам обязательно нужно делать переход на систему заземления TN-C-S, т.е. разделять входящий PEN проводник на самостоятельные нулевой рабочий N и нулевой защитный PE проводники. Как это правильно организовать читайте здесь.

Вот наглядный пример подключения автоматических выключателей в 3-х фазном электрощите. Все фото сборки данного щитка можете посмотреть здесь: Сборка трехфазных электрощитов на заказ

Если у кого-то в доме помимо однофазных потребителей есть трехфазная нагрузка, например, электрическая плита, то вам должна пригодиться следующая схема трехфазного распределительного щита. В представленном варианте можно подключить один 3-х фазный прибор и несколько однофазных.

Если в щитке нет места для счетчика электроэнергии или он стоит в другом месте, то вот схема щита 380В аналогичная предыдущей, но уже без прибора учета. Тут все фазные проводники напрямую идут на групповые автоматические выключатели.

Если с предыдущими трехфазными схемами распределительных щитов все понятно, то идем дальше. Ниже для вас выложил схему, где еще присутствуют УЗО и дифавтомат. С их помощью обязательно нужно защищать все группы розеток. Этого требует ПУЭ, а также электробезопасность должна быть на первом месте. Тут дифавтомат стоит только на стиральную машину, так как в случае его срабатывания найти неисправность будет не так сложно. УЗО в паре с автоматическим выключателем стоит на группу кухонных розеток. Почему в паре можете узнать тут. Это сделано для облегчения поиска неисправности, так как в них будет включено много разных электроприборов. Если сработал автомат, то значит где-то короткое замыкание или если вы включили в сеть все электроприборы одновременно, то скорее всего перегрузка. Если сработало УЗО, то вероятнее всего появилась утечка в каком-то бытовом приборе. Ниже нарисовано как правильно подключить УЗО и подключить дифавтомат в щитке 380В.

Ниже представлен реальный пример трехфазного щита с подключением 2-х полюсных и 4-х полюсных УЗО.

Вот еще одна схемка может кому и пригодится. Она построена на одном общем (входном) и нескольких групповых УЗО.

Что такое модуль в щите

Модуль в распределительном щите это место для установки одного однофазного автомата защиты. Каждый щит продается на определенное количество модулей. Перед покупкой щита вы должны точно знать, сколько и каких автоматов у вас будет стоять в щите. Перевести автоматы в модули, прибавить 6-9 модулей в запас и покупать соответствующий щит.

сборка электрощита в частном доме

Для перевода оборудования в модули воспользуйтесь этой подсказкой:

• двухполюсной автомат это модуль,
• УЗО однофазное три модуля,
• УЗО трехфазное пять модулей,
• трехфазный автомат три модуля,
• трехфазный дифференциальный автомат шесть – восемь модулей.

Вариант 4

В данном варианте схемы на вводе стоит противопожарное УЗО на 100-300 мА, а дальше некоторые группы защищаются индивидуальными УЗО на 10-30 мА. Для исключения одновременного срабатывания вводного и группового устройств на вводе рекомендуется ставить селективное УЗО. Оно имеет временную задержку на срабатывание и обозначается на корпусе латинской буквой «S».

В данной схеме нужно не запутаться с подключением нулевых рабочих проводников. Нули после разных УЗО нельзя объединять между собой, иначе устройства будут сразу отключаться. Поэтому после каждого УЗО нужно ставить свою нулевую шину если к нему подключено несколько групп или нулевой рабочий проводник нужно сразу подключать к УЗО, если оно защищает одну группу. Ниже на схеме это как раз и показано.

Выбор электромонтажного оборудования

Перед началом монтажа нужно купить сам электрощит и все электромонтажные установки и устройства, которые будут составлять его наполнение. Следует учитывать, что каждый предмет занимает определенное количество монтажных мест на DIN-рейке – металлической планке шириной 3,5 см. В одном боксе может располагаться и одна, и несколько DIN-реек.

Под одним «монтажным местом» учитывается отрезок на профиле длиной 1,75 см – модуль. В паспорте электрощитка обязательно указывается, на какое количество модулей он рассчитан.

На одной DIN-рейке зафиксированы три устройства: первые два занимают по 3 модуля, третье – один модуль. Оставлять места между расположенными рядом устройствами для экономии места не рекомендуется

Перед выбором щита следует сложить количество всех модулей, а затем к полученной сумме прибавить несколько мест, которые могут пригодиться в будущем. Для примера подсчитаем, какой ящик необходим для 1-комнатной квартиры.

По схеме определяем, какое количество модулей занимает каждое их устройств: 4-полюсной автомат на входе – 4 места, счетчик – 6, АВДТ – 2 х 2, автоматы – 4. В результате получается 18 модулей

Для 18-20 мест подойдет электрощиток на 24 модуля. Но если квартира большая, а в дальнейшем планируется покупка нового оборудования, монтаж теплого пола или ремонт с заменой проводки, то лучше приобрести бокс на 36 мест.

Если хотите упростить дальнейшие работы, сделать защиту сети максимальной, а расположение модулей удобным, постарайтесь выбрать щиток с полной комплектацией, а это:

• съемная рамка с DIN-рейками;
• отверстия для ввода и держатели для крепления кабелей;
• две шины, рабочего и защитного нуля – с подставками и местами установки;
• набор креплений для монтажа;
• органайзеры для проводов.

Щиты бывают металлические и пластиковые, встраиваемые и навесные.

Рассмотрим, чем они отличаются принципиально.

Опытные электромонтажники рекомендуют работать с одним магазином. Преимущества покупки у крупного поставщика состоят в большом ассортименте товара и гарантии получения оригинальной продукции, а не подделки. Поэтому лучше и щит, и остальную электромонтажную продукцию приобретать в одном месте.

Кроме прибора учета и защитных устройств потребуются:

• гребенки на несколько полюсов с торцевыми заглушками – для соединения модулей между собой, упрощения монтажа и экономии места;
• 2-3 метра провода ПВ1 с сечением, как у входного кабеля, и цветовой маркировкой изоляции;
• нулевые шинки или кросс-модули для групповых УЗО;
• хомутики и стяжки для организации проводников;
• ограничители для DIN-реек;
• заглушки для маскировки свободных мест.

Если позволяют финансовые возможности, то лучше подбирать оборудование одного проверенного производителя – Hager, ABB, Legrand, Schneider Electric. Устройства одной марки легче монтировать, да и выглядеть щит будет намного эстетичнее.

Составляем схему электропроводки в квартире

Главная ошибка начинающих мастеров – неправильное планирование предстоящей работы. При составлении схемы сети нельзя прикидывать «на глазок» расположение ламп и выключателей, необходимо предусмотреть каждую мелочь, чтобы квартире не пришлось обрастать тройниками и удлинителями. Поэтому без чертежей и расчетов никак не обойтись.

Электропроводка в квартире своими руками: пошаговая инструкция составления схемы:

1. Чертим общий план квартиры, помечаем расположение окон и дверей.

2. Схематически расставляем мебель, сантехнику и бытовую технику. Не забываем и про крупные аксессуары, чтобы зеркало или картина не оказалась на месте запланированной розетки или выключателя. Для большей наглядности, потребители электроэнергии можно выделить красным цветом. Например, так.

3. Упрощаем чертеж: убираем мебель и другие предметы, не нуждающиеся в подключении к сети, а на месте расположения электроприборов помечаем розетки (одинарные, двойные – все зависит от количества потребителей).

4. Для удобства, рекомендуем продумать схематическое обозначение для всех элементов сети или воспользоваться подсказкой.

5. В итоге мы получили силовую часть схемы электрики в квартире.

6. Теперь примемся за расстановку осветительных приборов. Обычно, люстры располагают в центре комнаты. Чтобы определить место вывода проводов для них, необходимо измерить и разделить пополам длину и ширину комнаты и отметить на схеме пересечение линий из этих точек. В помещениях с неправильной геометрией (Г или П-образных), нужно поделить комнату на 2 или 3 части и найти центр на каждом участке. Если предусмотрено дополнительное освещение с подключением к сети без использования розеток, обозначьте на схеме и эти приборы.

7. Осталось продумать расположение выключателей. Понятно, что они будут находиться при входе в комнату или около приборов зонального освещения, здесь главное – учесть, в какую сторону будет открываться дверь, чтобы зажжение света не превратилось в игру на ощупь в полной темноте. Выключатели удобно располагать по внутренней стенке помещения (исключение – ванная и туалет).

Результатом подготовительных работ станет общий рисунок, на котором будет совмещен план силовой линии, схема размещения выключателей и осветительных приборов.

Кстати, если вы не дружны с черчением, зато на «ты» с компьютером – можно все расчеты и планирование произвести в специальных программах, например «Электрик», «DIA», «sPlan», «AutoCAD», «Visio».

Требования к распределительным щиткам

К электрическому оборудованию выдвигаются особые требования, поскольку оно отвечает за безопасность эксплуатации бытовых приборов. В обязательном порядке должно быть следующее:

1. Наличие технического паспорта с описанием потребителей и номинального тока.
2. Разработанная схема подключения.
3. Маркировка проводов с обозначением приборов линии.
4. Заземление щитка и всех подключаемых устройств.
5. Если щит металлический, конструкция и дверцы должны быть заземлены, а покрытие корпуса — диэлектрическое.
6. Наличие свободных клемм на шинах нулевого и заземляющего провода.
7. Щиток изготовлен из негорючего материала.

Что должно быть в щитке

Есть несколько вариантов компоновки щитка — это касается места установки вводного автомата и счетчика. В частном доме могут счетчик поставить на столбе, а автомат — на фасаде дома, почти под крышей.

Электрощит

В некоторых многоквартирных домах счетчики стоят в боксах на лестничных клетках. В этом случае шкаф нужен только под УЗО и автоматы. В других случаях он стоит в квартире. При модернизации электросети, шкаф придется приобретать с расчетом, чтобы туда поместился и счетчик тоже или покупать отдельный бокс под счетчик с вводным автоматом.

Схема электросети для небольшого дома или квартиры

При составлении схемы электропитания очень важна безопасность. В первую очередь она обеспечивается для людей: при помощи УЗО — устройства защитного отключения, которое устанавливается сразу после счетчика. Это устройство срабатывает, если ток утечки превышает пороговое значение (произошло замыкание на «землю» или кто-то сунул пальцы в розетку). Это устройство разрывает цепь, минимизируя возможность поражения электротоком. От УЗО фаза поступает на входы автоматов, которые тоже срабатывают при превышении нагрузки или при коротком замыкании в цепи, но уже каждый на своем участке.

Во вторую очередь необходимо обеспечить нормальную работу бытовой техники и электроприборов. Современная сложная техника управляется микропроцессорами. Им для нормальной работы требуется стабильное питание. Понаблюдав некоторое время за напряжением в нашей сети, его стабильным не назовешь: оно изменяется от 150-160 В до 280 В. Такой разброс импортная техника не выдерживает. Потому хотя-бы некоторые группы автоматов, подающих питание на сложную технику, лучше включить через стабилизатор. Да, стоит он немало. Но при скачках напряжения первыми «летят» платы управления. Они у нас не ремонтируются, а просто меняются. Стоимость такой замены — около половины стоимости устройства (больше или меньше зависит от типа устройства). Это вряд ли дешевле. Собирая электрощиток своими руками, или только его пока планируя, помните об этом.

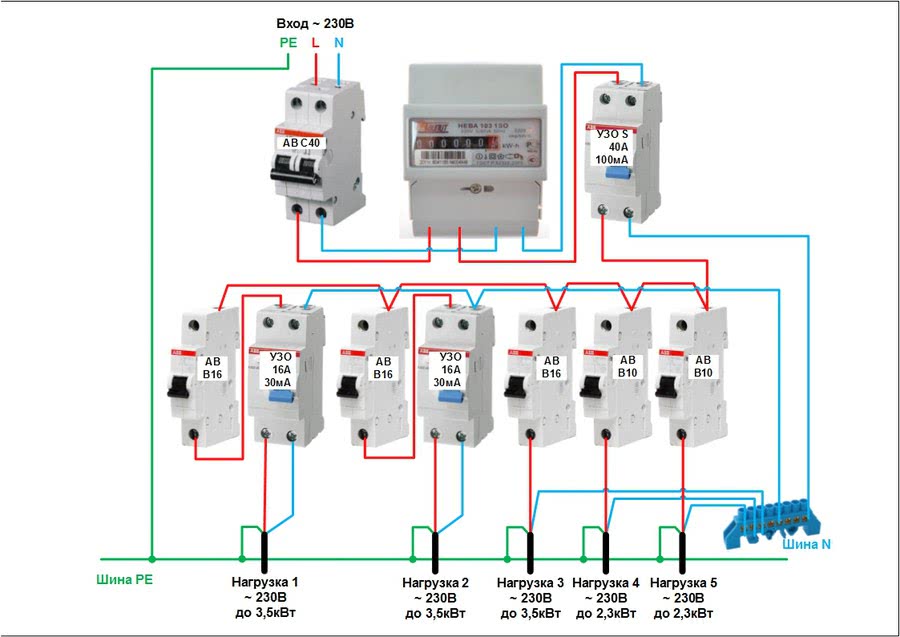

Один из примеров компоновки щитка для небольшой схемы — на 6 автоматов

Устанавливается стабилизатор на одну или несколько групп и включается после УЗО и перед групповыми автоматами. Так как устройство это немаленькое, в щиток его установить не получится, а вот рядом — пожалуйста.

Также в щитке устанавливаются две шины: заземления и зануления. На шину заземления заводятся все заземляющие провода от приборов и устройств. На «нулевую» шину провод приходит от УЗО, и подается на соответствующие входы автоматов. Обозначается ноль обычно буквой N, при разводке принято использовать синий провод. Для заземления — белый или желто-зеленый, фазу ведут красным или коричневым проводом.

Один из вариантов собранного небольшого щитка

При самостоятельной сборке электрического щитка, нужно будет приобрести сам шкаф, а также рейки (называют DIN-рейки или ДИН-рейки), на которые крепят автоматы, УЗО и переключатели. При установке реек, проверьте уровнем их горизонтальность: не будет проблем с креплением автоматов.

Один из вариантов DIN-реек в корпусе щитка

Все автоматы должны между собой соединяться. Это можно сделать при помощи проводников — соединяя последовательно их входы, или при помощи готовой соединительной гребенки. Гребенка — надежнее, хотя и стоит дороже, но если учесть время, которое вы потратите на соединение всех автоматов, то вряд ли несколько десятков рублей имеют такое принципиальное значение.

Соединительная гребенка для автоматов в электрощите: ускорит процесс самостоятельной сборки

Схема на несколько групп

Не всегда схемы электропитания просты: групп потребителей разбивают по этажам, отдельно выводят хозпостройки, освещение гаража, подвала, двора и придомовой территории. При большом количестве потребителей кроме общего УЗО после счетчика, ставят такие же устройства, только меньшей мощности — на каждую группу. Отдельно, с обязательной установкой персонального защитного устройства, выводят электропитание для ванной комнаты: это одно из самых опасных помещений в доме и квартире.

Очень желательно поставить защитные устройства и на каждый из вводов, которые идут на мощную бытовую технику (более 2,5 кВт, а такую мощность может иметь даже фен). В купе со стабилизатором они создадут нормальные условия для эксплуатации электроники.

Тоже не самая сложная схема, но с более высокой степенью защиты — больше УЗО

В общем, при разработке точной схемы, вам придется найти компромисс: сделать систему безопасной и не потратить при этом слишком много денег. Оборудование брать лучше проверенных фирм, а оно стоит прилично. Но электросети — не та область, в которой можно экономить.

Составление и согласование проекта

Проект внутренней электропроводки для частного дома состоит из:

• расчета мощности, вводных устройств и требуемого сечения проводов;
• расчета систем заземления и молниезащиты;
• схемы разводки электропроводки;
• плана расположения в здании кабельных линий и силового оборудования;
• сметы на расходные материалы.

Делается такой полноценный проект внутридомовой проводки только по договору в специализированной компании с лицензией. Если его потом придется согласовывать у поставщика электрической энергии, то выполненные самостоятельно чертежи и расчеты приняты к рассмотрению не будут.

Самому можно сделать лишь электрическую и/или монтажную схему, которые облегчают работы при выполнении монтажа электропроводки своими руками. В них схематично указываются аппараты защиты и линии проводов, чтобы упростить себе составление сметы и сборку всей системы.

Схема монтажа электропроводки в доме

Выбор фаз

Одним из наиболее важных моментов проекта и схем проводки является тип входного напряжения. Здесь особо анализировать, как, например, многочисленные плюсы и минусы свайного фундамента, не придется. Оно может быть однофазным либо трехфазным, на 220 либо 380 Вольт. При выборе исходить надо из имеющихся возможностей питающего трансформатора (что смогут дать энергетики) и потребляющего ток электрооборудования.

В остальных ситуациях, когда частный дом по площади не превышает 100 квадратов и в нем нет электрических водонагревателей, можно обойтись обычными однофазными 220 В. Требования к трехфазной электропроводке выше. Стоит она дороже, а нужна далеко не всегда. При этом надо учесть, что 380 В на трех фазах могут потребоваться в будущем. И тогда придется согласования начинать сначала. Здесь необходимо все взвесить и предусмотреть заранее.

Как рассчитать мощность потребления при разводке

Для расчета общей мощности потребления и необходимой для этого электропроводки дома необходимо просуммировать киловатты всех бытовых и осветительных приборов в жилище. Данные параметры есть в техпаспортах на оборудование и в специальных таблицах. Плюс сюда добавляются пусковые нагрузки и 20% про запас.

Самыми энергоемкими в коттедже являются проточные нагреватели воды (около 4–5 кВт), электроплиты с духовкой (до 3 кВт), электрообогреватели (1,5–3 кВт), пылесосы (около 1,5 кВт) и стиральные машинки (порядка 2–2,5 кВт). Немало потребляет также вентиляция в частном доме, если она сделана приточно-вытяжной и с подогревом воздуха без рекуператора.

Средняя мощность потребления бытовой техники

Для света, особенно если он светодиодный, требуется относительно немного (до 0,5 кВт). Приблизительно также мало сейчас потребляют телевизоры, компьютеры и иная используемая в быту техника. Но все это обязательно надо учесть и сложить, чтобы вычислить суммарную мощность коттеджа. Она нужна, чтобы получить ТУ и рассчитать сечение электропроводки.

Как рассчитать пропускную мощность электрической проводки

Группы потребителей

Чтобы нагрузка во внутридомовой сети распределялась равномерно, на схеме разводки проводов потребители разбиваются на несколько групп. Например, одна идет на уличное освещение придомового участка, вторая на хозпостройки, третья на осветительные приборы в коттедже и четвертая на розетки в нем. Если дом большой, то такая разбивка может производиться по этажам и помещениям.

Основные группы потребления

На каждую отдельную линию ставятся свои автоматы и УЗО (устройства защитного отключения). Это повышает безопасность эксплуатации домовой электросети и упрощает поиск проблемных точек в системе при срабатывании защиты. На схеме разводки электропроводки должны быть указаны все защитные аппараты и потребляемый ток на контуре, который запитан с каждого из них.

Групповое УЗО и провода по сечению за ним подбираются так, чтобы соответствовать потреблению конкретной группы. На мощное оборудование рекомендуется выделять свою линию питания, а на остальных количество потребителей не стоит делать выше 5–6 розеток. Лучше заложить в проекте их больше, но с меньшим риском перегорания жил из-за длительных перегрузок.

Вводной щит

Вводной щит или вводное устройство (ВУ) ставится на улице или столбе ВЛИ, от которой делается отвод к дому. В нем устанавливается счетчик учета, вводной автомат защиты, общее УЗО дома, грозозащитные разрядники и ограничители перенапряжений. Два последних устройства многие не ставят.

Вводное устройство (ВУ) должно закрываться, а для контроля, за счетчиком учета, в дверце должна быть предусмотрено окошко. Скажу больше. Многие делают ввод электропитания в дом следующим образом.

ВУ ставится на опоре ВЛИ. В ВУ не ставится счетчик учета. Счетчик учета выводится на стенку дома в отдельном боксе с окошком, со степенью защиты IP 55 под крышей или IP 65 на открытой стене. При таком монтаже, контролирующие организации энергосбыта могут прийти и, не мешая вам посмотреть показания счетчика учета.

Но все-таки, чаще делается так. На опоре ВЛИ, от которой делается отвод к дому, на высоте до двух метров, ставится металлический шкаф вводного устройства (ВУ) с полным набором оборудования и окошком для счетчика.
