Монтаж настенного светильника
Установку настенной лампы всегда начинают с выполнения разметки точек крепления корпуса. Корпус прикладывают к стене и с помощью строительного уровня выравнивают по горизонту, после чего нужно с помощью простого карандаша обвести контур задней стенки.
Традиционно настенные светильники крепят к поверхности стены одним из двух способов:
- С помощью дюбелей с резьбовой головкой. В этом случае корпус крепят на забитые в стену резьбовые дюбеля с помощью пары гаек, оформленных в виде декоративных элементов. Установка легкого светильника допускается на деревянные и пластиковые плиты, гипсокартон или даже на штукатурку;
- Для установки более массивных конструкций используют переходное крепление в виде кронштейна или несущей планки. Предварительно нужно разметить точки для установки пробок в стене по отверстиям в приспособлении. Переходное крепление выравнивается по уровню и фиксируется саморезами или дюбелями. Только после этого можно выполнить установку корпуса светильника.
Установка на стену самых тяжелых плафонов выполняется с помощью дюбелей. В этом случае роль переходного крепления играет металлическая задняя стенка. На ее поверхности имеются отверстия под саморезы для крепления к стене и резьбовые отверстия для прикручивания и установки остальных деталей корпуса.
От того, насколько точно выполнена установка задней стенки, зависит правильность положения всего светильника. В большинстве случаев отверстия под крепеж имеют небольшой зазор, поэтому в случае небольшого промаха положение корпуса можно немного подрегулировать.
Это интересно: Что делать, если перегорают светодиодные лампы — рассмотрим детально
Установка светильников на пластиковый потолок
Потолки, собранные из пластиковых панелей, давно и надолго вошли в моду при ремонте и строительстве.
Во-первых, они невероятно дешево стоят – это, пожалуй, самый экономичный вариант ремонта. Во-вторых, потолок из пластиковых панелей прослужит очень долго, ведь за ним легко ухаживать. И, в-третьих, обилие всевозможных дизайнов панелей из пластика позволяет создать оригинальный интерьер в любой комнате.
Учитывая, что за пластиковыми панелями очень просто ухаживать, они не пропускают влагу и легко моются – это идеальное решение для ванной комнаты или кухни
Несмотря на то, что пластиковые панели на потолке имеют массу плюсов, у них есть существенный недостаток – они неустойчивы к высоким температурам. Поэтому рекомендуется для установки на таком типе потолка выбирать лампы, мощностью не более 40 Вт.
Специалисты рекомендуют не использовать лампы накаливания, а приобретать специальные лампочки, оснащенные защитным металлическим кольцом.
Несмотря на то, что монтаж точечных светильников в пластиковый потолок следует проводить после завершения установки панелей, подготовится к их подключению следует заранее.
Как и при установке других типов потолочных покрытий, перед началом их монтажа следует позаботиться о проводке для светильников. Она должна располагаться под потолочным покрытием и проходить в тех местах, где планируется разместить точечные светильники.
Если личного опыта в разводке электрической проводки нет, лучше обратиться за помощью к профессионалам. Это единственный этап работ, где может понадобится помощь специалиста, все остальное можно сделать самостоятельно.
При прокладке проводов, важно поместить их в специальную пластиковую гофру, которая предотвратит распространение огня в случае короткого замыкания
При этом один конец будет подсоединяться к светильнику, а другой будет вести к распределительной коробке и выключателю. Для того чтобы в дальнейшем, если одна из лампочек перегорит, все остальные не отключались, следует выбирать вариант параллельного подключения проводки.
Подробнее о том, какой может быть гофра для электропроводки читайте далее.
Для прокладки проводки рекомендуется использовать кабель размерами 3х1,5. Расстояние между светильниками определяется на усмотрение строителя. При этом, лампочка должна находиться на расстоянии минимум 60 см от стены.
Еще один фактор, который следует учитывать при установке потолка из пластиковых панелей – расстояние между ними и основанием должно быть достаточным, для помещения головки светильника.
После того, как все требования соблюдены и пластиковые панели уложены, можно приступать к установке светильников на потолок
Для того чтобы установить точечные светильники на пластиковом потолке не потребуется особенных инструментов, большая их часть найдется в каждой квартире:
- нож, достаточно острый чтобы разрезать пластик;
- электродрель;
- рулетка;
- коронки, при помощи которых можно сверлить круглые отверстия.
Как только необходимые инструменты подготовлены, можно приступать к монтажу светильников.
Для этого на потолке необходимо наметить точки, где будут размещаться лампочки. Далее, при помощи коронок и ножа необходимо сделать отверстия, которые в диаметре будут слегка превышать диаметр цоколя.
Перед тем, как приступать к укладке пластиковых панелей, необходимо выполнить разводку проводки и подготовить те места, куда будут подсоединяться точечные светильники
Для того чтобы соединение светильника с проводом было максимально надежным, рекомендуется использовать клеммники. С их помощью обеспечивается надежная фиксация соединений, но в дальнейшем, хотя бы один раз в год, их следует проверять.
После фиксации проводов, необходимо обеспечить их надежную изоляцию. Сами светильники устанавливаются в заранее проделанное отверстие очень просто – при помощи металлических «лапок», расположенных на обратной стороне устройства.
Подключение проводки
Настенные приборы подключаются так же, как и другие осветительные приборы. Нулевой провод всегда идет напрямую к лампе, а фазовый подключают через выключатель. Для подключения нескольких ламп от каждой точки освещения нужно проложить нулевой провод до распределительного щитка. Фазовый провод прокладывают от выключателя.
Перед тем, как делать монтаж прибора и включение, следует проверить электропроводку и сам светильник. Жилы жгута проводки нужно подрезать и подключить к контактам в распределительной коробке при выключенном тумблере пакетника линии. Затем подключить контакты на устройстве. Пакетник нужно включить на короткое время, проверить электрическим прибором, какой из проводов является нулем, а какой фазой, и сделать маркировку этих контактов.
Последовательный
Если возникает необходимость экономии провода, а к помещению нет особых требований, тогда последовательное подключение подойдет лучше других. Тут потребуется небольшое количество двойных или тройных проводов. При этом разрешается ставить в одну цепь не больше шести ламп, иначе яркость всех устройств будет низкой. А также если один из светильников выйдет из строя, подача питания прекратится, и придется проверять каждое устройство отдельно, чтобы найти дефект.
Сам процесс подключения прост: от выключателя прокладывается фаза к первому светильнику, далее от него подается провод к следующему и так до тех пор, пока не будет произведено подсоединение в одну цепь всех устройств. К последнему прокладывается ноль, идущий от распределительной коробки. Если перепутать провода местами и вместо питания пустить ноль, то лампы будут всегда оставаться под напряжением, что небезопасно.
Схема последовательного подключения светодиодных светильников
Все современные светильники выпускаются с расчетом на подключение провода «земля». Если в вашем случае в квартире есть заземление, тогда придется протягивать кабель напрямую от розетки к каждой лампе.
Как подключить точечные светильники
Одним из самых распространенных типов светодиодных светильников, устанавливаемых на потолочную поверхность, являются точечные модели. Их монтаж может осуществляться несколькими методами:
- Подвесным.
- Накладным.
- Встраиваемым.
Первые два варианта лучше всего подходят, когда потолок в помещении выполнен из труднообрабатываемого монолитного материала, например, железобетона. Встраиваемый, напротив, идеален для натяжной или подвесной конструкции.
В зависимости от материала потолочной поверхности, его особенностей и толщины применяются следующие способы монтажа светодиодных светильников:
- Для плит-перекрытий на монолитной железобетонной основе – крепежная проволоки, крюки и скобы. Подходит для навесного монтажа светильника. Фиксация приспособления в материал осуществляется посредством специальных анкеров и дюбелей.
- Для основания небольшого сечения – фиксирующие элементы с закреплением на внешней стороне. Чтобы подвесить светильник, потолок просверливается насквозь, в отверстие вставляются крюки с упорными пластинами или болты с аналогичными шайбами (где это возможно).
- Для деревянных плоскостей – крюк с резьбой.
- Для подвесных вариантов – система монтажных переходников, расположенных под материалом (гипсокартоном, ПВХ-панелями или пленками и тканями).
Как правило, точечные светильники устанавливают не по одному, а сразу в цепочку в соответствии со схемой:
При выборе варианта монтажа в подвесной или натяжной потолок прежде всего устанавливается проводка, драйвера и управляющая аппаратура в местах с хорошей вентиляцией. Затем в соответствии с расположением монтажных переходников и отверстий под светодиодные светильники подвешивается и сам материал. После этого устанавливаются приборы освещения.
Что такое точечный светильник
Содержание материала
Стандартный светильник используется повсеместно и представляет собой конструкцию, состоящую из следующих элементов:
- корпус;
- провода;
- патрон (может быть электрическим);
- фиксаторы (2 шт.).
Возможно усложнение конструкции, в этом случает она дополняется шарнирами. С их помощью выполняется регулировка, изменяется направление освещения. Сами по себе светильники – источники, свет из которых исходит направленно.
Промышленность предлагает потребителям разные лампы накаливания, многие из них предназначены специально для отдельных спотов. Каждая лампа состоит из колбы приплюснутой формы, где находится специальный отражатель. В продаже есть и галогенные изделия, такие лампы имеют дополнительный стеклянный корпус.
Цены на точечные светильники
точечные светильники
Устройство и выбор точечных светильников
Предприятия выпускают и светодиодные лампы, они великолепно заменяют все названные выше. Такие лампы имеют мощные светодиоды, которые заменяют обычную вольфрамовую нить. Изделия энергоэффективны, а по длительности службы не имеют себе равных. Специалисты говорят, что будущее именно за такими источниками света.
Таблица. Соответствие светодиодных лам и ламп накаливания.
| Светодиодные лампы, Вт | Соответствие лампе накаливания, Вт |
|---|---|
| 1,8 | 10 |
| 3 | 30-40 |
| 4 | 35-40 |
| 4,2 | 45 |
| 5 | 50-55 |
| 5,4 | 55 |
| 6 | 55-65 |
| 7 | 65-75 |
| 8 | 70-80 |
| 9,5 | 80-90 |
| 10 | 70-80 |
| 12 | 90-100 |
| 14 | 140-150 |
Даже самая красивая люстра не убережет потолок от появления теней. Все дело в том, что свет, исходя от одного источника, неодинаково освещает центр и углы комнаты. Установив точечные светильники, которые еще называют спотами, вы создадите равномерное освещение, подчеркнете достоинства интерьера.
При использовании одного источника света, на потолке появляются тени, а само помещение освещается неравномерно
Светодиодные светильники в вашем доме
Преимущества светодиодных светильников для потолка
Светодиоды
Современные светильники — накладные, встраиваемые и точечные — существенно отличаются от всех остальных осветительных приборов. Соответственно, по сравнению с ними светодиодные светильники обладают как преимуществами, так и недостатками.Вначале проанализируем, какие выгоды предоставит вам установка светодиодных светильников:
Во-первых, накладные светильники, настенные и встраиваемые отличаются низким уровнем энергопотребления. Светодиодный светильник потребляет электричества в 10 раз меньше, чем лампа накаливания и втрое меньше, чем люминесцентная лампа, обеспечивающая аналогичный уровень освещения. Т.е. установка светодиодных светильников дает вам возможность существенно снизить энергозатраты на освещение дома или квартиры;
Во-вторых, светодиодные лампы, используемые в светильниках, имеют номинальный срок службы около ста тысяч часов (что приблизительно соответствует 11 годам непрерывной работы). Следовательно, менять лампы, которыми комплектуются потолочные светильники, нужно гораздо реже;
Кроме того, светодиодные лампы не содержат в своем составе ртуть, что делает их абсолютно безопасными с экологической точки зрения.
Выгода от использования светодиодов
Кроме всего вышеперечисленного к достоинствам именно накладных светодиодных светильников можно отнести простоту в установке. В отличие от встраиваемых светильников, которые можно смонтировать только при масштабном ремонте (например, когда проводится установка реечного потолка в ванной комнате своими руками), накладной светильник можно смонтировать на любой потолок буквально за несколько минут.
Недостатки светодиодных светильников
Однако, кроме приведенного выше списка преимуществ, накладные потолочные светодиодные светильники обладают рядом недостатков по сравнению с другими осветительными приборами:
Светильники со светодиодами «Cree» — одни из лучших, то в то же время — одни из самых дорогих.
Следующий недостаток – постепенная «деградация» светильников. Недорогие модели светодиодных ламп могут со временем (через 3-5 лет интенсивной эксплуатации) терять яркость свечения. А если учесть, что вложения в светодиодные лампы за счет экономии электроэнергии окупаются в среднем за пять лет, то этот недостаток можно счесть весьма существенным;
• Также к недостаткам светодиодных светильников можно отнести неприятный спектр излучаемого ими света. Кроме того, свет от таких светильников достаточно узконаправлен, и если вы используете светодиодные потолочные светильники – накладные или встроенные в подвесной потолок, то вам может понадобиться установить больше точек освещения на единицу площади.
Анализируя достоинства и недостатки таких светильников, мы можем наблюдать практически паритет: где-то светодиоды разгромно выигрывают у ламп накаливания, а где-то — существенно им уступают. Вот почему делать выбор «за» или «против» нужно предельно взвешенно.
Куда установить светодиодный светильник
Одним из наиболее важных факторов при выборе в пользу светодиодного светильника является его размещение в квартире.
Попробуем разобраться, где же мы будем устанавливать светильники на светодиодах?
Спальня. Здесь светодиодный светильник, пожалуй, подойдет меньше всего. Достаточно резкий свет от светодиодных ламп будет контрастировать со всей атмосферой этого помещения, потому для спальни от светодиодов лучше отказаться;
Гостиная. Установка накладного светодиодного светильника вполне возможна – но только при условии, что светильник впишется в общий дизайн помещения. Потому для гостиной в стиле «хай-тек» светодиоды вполне применимы, а вот для классической гостиной – говорим решительное «нет!»;
Кухня. Здесь светодиодный светильник можно использовать не в качестве основного света, а в качестве направленной подсветки. К примеру, накладную светодиодную лампу можно установить над мойкой или плитой – для обеспечения яркого света при готовке или мойке посуды.

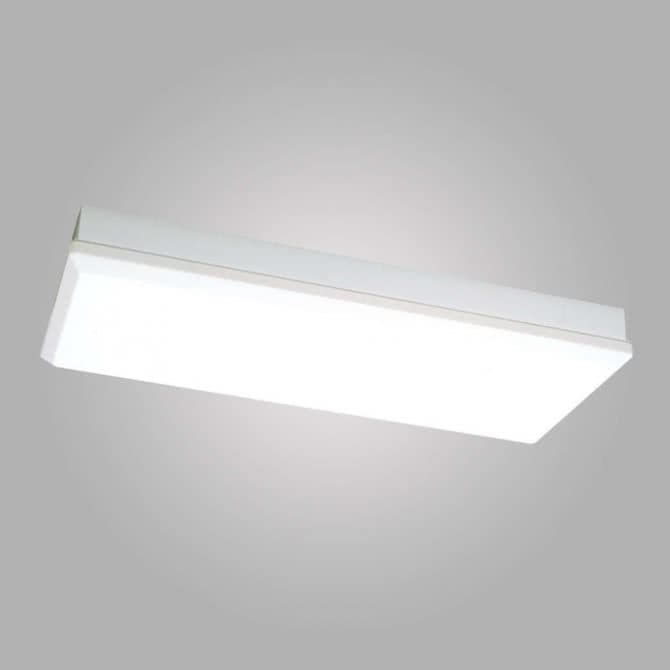

Накладной светильник для кухни
Также накладные светильники светодиодные – потолочные и настенные – можно устанавливать в хозяйственных постройках: гаражах, сараях мастерских. Наружное освещение частного дома тоже можно организовать с использованием светодиодных фонарей и прожекторов.
Разновидности ЛЕД-панелей
Светодиодные панели бывают:
- прямоугольными;
- круглыми;
- квадратными.
Рис.2 – виды панелей.
Размер можно заказать на своё усмотрение. Толщина в среднем составляет 1,4 см. В помещениях с низкими потолками целесообразнее устанавливать именно панели, так как они могут зрительно поднять его за счет рассеивающего матового свечения. Тонкие устройства, независимо от мощности и цвета, фиксируются без труда в подвесном или накладном положении. Также их можно совместить с точечными светильниками.
Устройство практически всех панелей одинаково, меняется только конфигурация. По назначению изделия могут быть потолочными и рекламными (встречаются на рекламных щитах ночного города).
Рис.3 – пример рекламной панели.
Они изготовлены в виде дисплея с диодами, которые играют роль пикселей на экране монитора
Иногда это целостное фоновое свечение, создающее динамическое изображение, привлекающее внимание потенциальных клиентов. Эффект достигается за счет подключения каждого из чипов к отдельной схеме
Потолочные панели активно вытесняют из рынка светильники с люминесцентными лампочками, которые устанавливались в офисы. Сейчас этот вариант не актуален. В помещении, где практически не бывает перепадов напряжения, диоды могут прослужить до 20 лет. При установке на натяжной потолок смотрятся оригинально, сочетаясь с дизайном комнаты. Можно регулировать интенсивность света.
Установка потолочных светильников
После того, как произведен монтаж несущего каркаса потолка, следует отметить точки, на которых будет установлен светильник. Исходя из этой схемы, прокладываются жгуты укладки по металлическим профилям. Для светодиодных ламп и лент нужно дополнительно найти место крепления и подключения блока питания.
Потолочные приборы чаще устанавливаются на пружинном подвесе. Размер указывается в паспорте прибора. После сборки потолка вырезают отверстия необходимого диаметра и вытащив оттуда провода подключают к светильнику. Затем он монтируется в потолок.
Когда необходима установка в потолок кронштейна
Метод крепления осветительного прибора на кронштейн более трудоемкий, но доступный для обычного пользователя. С помощью кронштейна можно распределить нагрузку равномерно на несколько точек крепления. Кронштейн входит в комплектацию прибора, закрепляется на потолок при помощи двух винтов. Лампа подносится к потолку и фиксируется болтами. Крепление с помощью кронштейна используется для легких приборов, тяжелые люстры вешаются на специальные крюки. Также эта деталь нужна при установке на натяжной потолок.
Производится установка на кронштейн следующим образом. Необходимо сделать разметку места установки, прижав кронштейн к поверхности потолка. Отверстия нужно просверлить и вставить в них пробки. Затем к ним подставляется кронштейн, который нужно прикрутить при помощи саморезов. К кронштейну вешается люстра, присоединяются провода питания одинакового цвета. Финальный шаг – с помощью декоративного колпачка нужно закрыть место подвеса люстры.
Крепления подвесных массивных люстр
Основной вид крепления тяжелых изделий – при помощи крюка. Потолок должен быть в этом случае прочным, желательно с бетонными перекрытиями. Для тяжеловесной люстры может использоваться и двутавровая платформа с крепежом в нескольких точках.
Крюк для люстры монтируется на этапе строительных работ. Перед тем, как вешать на него люстру, следует проверить его прочность и надежность. Для этого на некоторое время к крюку подвешивается груз с весом люстры. Если крюк не сместился и не выпал, подвешивают осветительный прибор. Для этого перфоратором проделывается отверстие, в которое вставляется металлический анкер или дюбель с кольцом. Если потолок выполнен из дерева, можно вкрутить крюк-саморез
Для гипсокартонного или натяжного потолка работы усложняются.
На такое полотно нельзя закреплять люстры весом более 6 кг
Также при замене ламп можно случайно повредить листы гипсокартона или случайно задеть низко висящую лампу
Для монтажа на гипсокартонный потолок важно заранее продумать освещение
При закреплении на натяжной потолок нужно заранее позаботиться о том, как люстра будет закреплена. Натянутое полотно не может быть основой для крепления, поэтому на этапе установки потолка нужно сделать отверстие для крепления лампы на специальном основании (деревянный брусок).
Через отверстие, вырезанное в полотне выводятся соединительные провода. В таком варианте установки сначала люстра подвешивается на крюк, а затем соединяются провода. Конечным шагом будет прикрытие место крепления декоративным колпаком.
Подключить люстру в одиночку достаточно сложно. Для подключения светильника нужен один человек, который будет держать саму люстру, а второй должен заниматься настройкой проводов.
Установка светильника на двутавровую платформу требует дюбеля и саморезы большего диаметра и длины.
Установка осветительных приборов на стены и потолки не вызывает проблем даже у неопытных людей. Следуя инструкции по монтажу, можно самостоятельно закрепить прибор, не прибегая к помощи профессионалов.
С демонтажем патронов и установкой перемычек
Другой метод более скрупулезный, зато не требует никаких лишних затрат.
Снимаете боковые крышки со светильника
Делать это нужно осторожно, т.к. в современных изделиях защелки сделаны из хрупкой и ломкой пластмассы
После чего, можно демонтировать контактные патроны. Внутри них расположены два контакта, которые изолированы друг от друга.
Такие патроны могут быть нескольких разновидностей:
Все они одинаково подходят для ламп с цоколем G13. Внутри них могут быть пружинки.
В первую очередь они нужны не для лучшего контакта, а для того, чтобы лампа не выпадала из него. Плюс за счет пружин, идет некоторая компенсация размера длины. Так как с точность до миллиметра, изготовить одинаковыми лампы не всегда получается.
К каждому патрону подходят два провода питания. Чаще всего, они крепятся путем защелкивания в специальных без винтовых контактах.
Проворачиваете их по часовой и против часовой стрелки, и приложив усилие вытаскиваете наружу один из них.
Как уже говорилось выше, контакты внутри разъема изолированы друг от друга. И демонтируя один из проводков, вы фактически оставляете не удел одно контактное гнездо.
Весь ток теперь будет течь через другой контакт. Конечно, все будет работать и на одном, но если вы делаете светильник для себя, имеет смысл немного усовершенствовать конструкцию, поставив перемычку.
Благодаря ей, вам не придется ловить контакт, проворачивая светодиодную лампу по сторонам. Двойной разъем обеспечит надежное соединение.
Перемычку можно сделать из лишних проводов питания самой лампы, которые у вас обязательно останутся в результате переделки.
Тестером проверяете, что после монтажа перемычки, между ранее изолированными разъемами есть цепь. То же самое проделываете со вторым втычным контактом на другой стороне светильника.
Главное проследить, чтобы оставшийся провод питания был уже не фазным, а нулевым. Остальное выкусываете.
Какая схема подключения точечных светильников лучше – виды и способы монтажа
Для работы точечных светильников требуется напряжение 220 Вольт или 12 Вольт. Однако подключение таких приборов освещения не зависит от величины напряжения, они подключаются параллельно или последовательно.
Чтобы получить напряжение 12 Вольт, необходимо использовать понижающий трансформатор, в котором происходит преобразование стандартного напряжения 220 Вольт до нужного значения.
Очень важно знать и понимать, как выполняется подключение потолочных светильников своими руками к выключателю с одной или двумя клавишами
Подключение к напряжению 220 Вольт
Как уже говорилось выше, для подачи питания точечным светильникам на 12 Вольт необходимо дополнительное оборудование, преобразователь, трансформатор или драйвер. Однако в последнее время на рынке осветительных приборов появилась новинка – споты, работающие от напряжения 220 Вольт. В связи с этим появилась необходимость подробнее изучить схему подключения и установки спотов напрямую к сети 220 Вольт, не используя трансформаторы.
Последовательное подключение
Такую схему установки потолочных светильников своими руками реализовать достаточно просто, так как она не требует большого количества проводов. Однако последовательно можно подключить не больше шести светильников, при этом освещение будет не таким эффективным. Кроме того при последовательном подключении нарушение работы одного источника света разрывает цепь, следовательно, прекращается работы всех ламп. Чтобы восстановить работоспособность цепи, необходимо проверить каждую лампочку.
Схема подключения выглядит следующим образом: фаза последовательно обходит все приборы освещения, а на выход последней лампы подается ноль.
При решении вопроса, как подключить светодиодные светильники на потолке, следует проявлять особую осторожность и внимательность
Очень важно, чтобы фаза шла именно на выключатель и дальше на светильники. Ноль должен идти на последний элемент электрической цепи
Такая схема сделает работы светильников безопасной и надежной.
При подключении к трехжильной проводке, в которой есть дополнительный провод заземления, необходимо третий провод подавать к соответствующей клемме каждого светильника. При этом заземляющий провод может идти от «земляной» колодки, от ближайшей розетки или выключателя.
Использование светодиодных лампочек взамен газоразрядным
Если пройти в любой офис или учебное заведение, то можно заметить, что везде установлены лампы дневного света – газосветные (люминесцентные). Как правило, мощность этих приборов составляет не больше 35 Вт.
Кончено, каких-то семь лет назад подобные устройства были лучшими, потому что их считали экономичными. Тем не менее, время не стоит на месте, что позволило получить долговечные LED-лампы, которые превзошли ожидания.
Постепенно пользователи переходят на более современные лампочки
Теперь во всех учреждениях начали менять устаревшие конструкции на светодиоды. К примеру, если в офисе установлен стандартный потолочный светильник, то достаточно только поменять лампочки.
Главной проблемой является необходимость замены светодиодных лампочек для люминесцентных осветительных приборов. Не стоит в этом случае выбрасывать светильник, потому что приобрести новый значительно дороже. Для этого потребуется изменение схемы подключение лампы, которую мы рассмотрим ниже.
Схема подключения LED-лампы взамен газоразрядной
Здесь потребуется конструкция, которая имеет типовой размер – Т8. Ведь она предполагает возможность монтажа в светильник лампочек разной конфигурации, но одной длины. Модернизация заключается в отсоединении внутреннего наполнения, но это не требует слишком много времени.
Схема замены люминесцентных лампочек
Здесь можно заметить, что схема не представляет сложностей, в разъем дросселя фиксируется перемычка. Тем не менее, если установлено устройство защиты отключение, то оно может срабатывать, поэтому балласт рекомендуется отсоединить.
Лампы Т8 имеют четыре штыря, но для того, чтобы выполнить подключение, понадобится два.
Переделка люминесцентного светильника в светодиодный: пошаговая инструкция
Шаг первый: для начала понадобится отключить питание люминесцентного прибора. Причем рекомендуется сделать это путем отключения автоматики на распределительном щите, чтобы обезопасить себя от удара током.
Отключаем питание на распределительном щите
Шаг второй: теперь следует удалить старые лампочки. При этом необходимо открутить трубки, как перед очередной заменой.
Демонтируем старые трубки
Шаг третий: потребуется отсоединить проводку, которая отходит от стартера.
Демонтируем проводку и дроссели, потому что они не нужны в этой схеме. Снять их не трудно, потребуется открутить винты с обратной стороны
Шаг четвертый: необходимо отсоединить патроны на конструкции. Далее следует сделать перемычку из одножильного провода и вставить между полюсами на патроне конструкции.

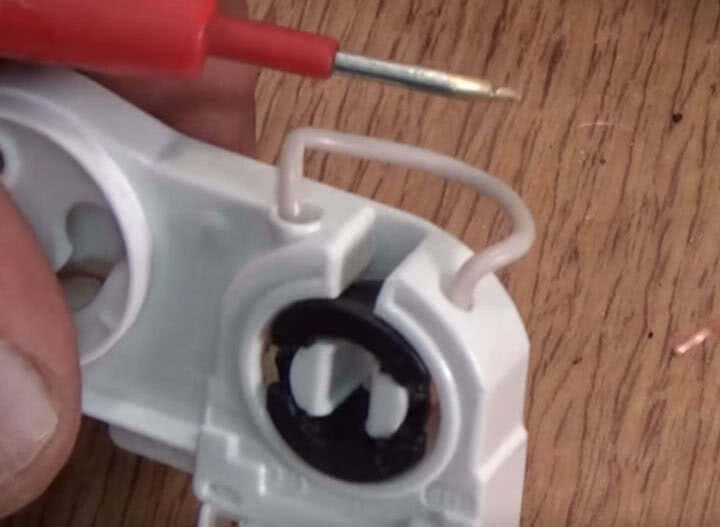

Так будет выглядеть перемычка между контактами
Шаг пятый: далее останется закрепить провод напрямую.
Теперь патрон можно вернуть на место. Здесь на каждую лампу должен идти отдельный провод
Шаг шестой: далее останется проверить конструкцию на работоспособность, а затем закрепить штыревые лампочки.
Таким образом будет выглядеть светильник в собранном виде
Особые случаи
В зависимости от вида устройства способы установки и подключения будут иметь особенности.
Модели с галогенными лампами
Галогенные лампочки подключаются параллельно, поэтому при поломке одного компонента остальные будут светиться
При покупке галогеновых ламп важно правильно подобрать мощность. Установка ламп, на которые не рассчитан трансформатор, грозит перегрузкой и поломкой. Для качественного подключения нужно выполнять следующие требования:
Для качественного подключения нужно выполнять следующие требования:
- Длина проводов от трансформатора до ламп должна быть не более 2 м, чтобы не снижалась яркость свечения из-за потерь.
- Нельзя устанавливать галогеновую люстру около источников тепла или на горючем материале.
- Запрещено использование диметров для управления галогенками.
Галогенные лампочки подключаются только в перчатках!
Подключение светодиодной люстры
Монтаж производится по стандартному алгоритму. Светодиодную люстру рекомендовано устанавливать в комнатах с подвесным потолком, так как он плохо переносит высокие температуры. При поломке одного светодиодного элемента требуется замена всей ленты. Устанавливая новые компоненты, требуется соблюдать полярности.
При наличии подсветки, гирлянд
Дополнительно в составе прибора могут быть гирлянды и осветители. Они снабжены собственными блоками, которые имеют индивидуальные алгоритмы работы. Для изменения режима подсветки используются более сложные контроллеры и ПДУ.
Китайские люстры
На современном рынке широко представлена и китайская продукция. Они пользуются большим спросом у населения из-за низкой стоимости и большого дизайнерского разнообразия. Китайские устройства имеют в своем составе дешевую электронику, поэтому перед подключением надо обязательно провести предварительные испытания. Следует визуально осмотреть соединения, целостность проводов, изоляционные слои. Каждый контакт требуется проверить отдельно, всю цепь нужно прозвонить. Сломанный элемент требуется заменить.
Правила техники безопасности при проведении монтажных работ
Помимо соблюдения элементарных требований электромонтажных работ в ходе установки светодиодных светильников важно придерживаться следующего ряда правил по общей безопасности:
- Все действия, предусматривающие контакт с электрооборудованием и проводкой, нужно начинать только после выключения общего рубильника сети.
- Прежде чем устанавливать лед-светильник, необходимо удостовериться, каким номинальным напряжением он обладает и подходит ли для работы под 220В или требует понижающего трансформатора.
- Все контакты с электропроводкой и оборудованием должны выполняться исключительно сухими руками.
- Приборы освещения, устанавливаемые в конкретном помещении, должны соответствовать по классу защиты условиям эксплуатации по таким показателям, как влажность и температура воздуха.
- Запрещено выполнять монтаж оборудования с явными признаками неисправности.
Кроме того, при выходе из строя уже эксплуатируемой системы освещения или хотя бы одного светодиодного светильника ремонтные действия или обычный осмотр необходимо выполнять только при отключенной внешней сети питания.
