Опалубка

При возведении конструкций потребуется монтаж прочной опалубки, которая послужит защитой для вытекания раствора. Опалубка бывает таких видов:

блочная, которая используется при монолитной заливке объектов без перекрытий;
разборная, состоящая из отдельных частей обеспечивающие жесткость постройки;
скользящая, которая применяется в строительстве многоэтажных зданий;
пневматическая, имеет воздухопроницаемую прочную оболочку;
несъемная, используется в роли декора;
туннельная, необходима в постройках с перекрытием.

Процесс установки опалубки несложный и состоит из рытья котлована и монтажа щитов

Монтируя опалубку, важно следить за ровностью конструкции и избегать деформаций под воздействием больших масс бетонного раствора

Как уложиться в 1,7 мл при 113 м² теплого контура под чистовую отделку

На текущий момент осталась только чистовая отделка, то есть, степень готовности не просто «голая» коробка, а дом с коммуникациями, отоплением и готовым фасадом. На 113 м² в состоянии «наклеить обои и уложить чистовой пол», Олег потратил около 1,7 мл, что значительно ниже среднего по больнице – примерно 14 тысяч рублей за квадрат. Даже с учетом будущих затрат на финишную отделку, которые вряд ли превысят 1 млн, получится 24 тысячи за квадрат под ключ. Залог успеха – строительство своими силами и тщательное планирование.

Надо учитывать, что я сам все делал, если нанимать, то сумму можно удвоить. Сейчас бы я смог сделать это еще дешевле и быстрее, так как уже есть куча мыслей по оптимизации. В основном, это четкий план, у меня был четкий, но нужен прямо доскональный, для этого обязательно проект, я себе делал сам в скетчапе. Также:

оптимизация опалубки (про это в видео подробно);
крыша с внутренней водосточкой;
перешел бы на беспроводные системы, выключатели например;
убрал бы батареи, они не нужны.

Остальное удешевляется за счет исключения всяких экспериментов во время самой стройки, потому как решения уже известны. На самом деле, это была разминка, думаю, что если все пойдет по плану, то будет проект поинтересней.

Больше конкретики – в теме Олега на форуме, видео про оптимизацию опалубки и строительства в целом – на его канале. В одном из предыдущих материалов – как выбрать проект и сэкономить на его реализации. В видео – о мини-доме с микро-бюджетом.

Из какого материала дом теплее?

Строительство панельного дома обходится сравнительно недорого. Стены и перекрытия у него тонкие, и с точки зрения теплоизоляции дом будет не особенно комфортным.

Зимой в нем прохладно, летом – жарко. Идеально заделать швы не получится никогда, поэтому промерзание на стыках стен и потолков – явление достаточно частое.

Хозяева панельных квартир индивидуально выполняют герметизацию швов и прокладывают утеплителем стены. Панельные дома последних планировок строят с возможностью монолитной заделки швов.

Монолитный дом лишен недостатков панельного дома. Он теплее, поскольку промерзать и иметь открытые технологические отверстия не может. Несъемная опалубка выполняет функцию утеплителя и отделки одновременно.

Кирпичный дом является одним из самых экологичных, изоляционные качества имеет отличные. Такой дом сберегает тепло зимой лучше панельного и монолитного, если на них отсутствует утеплитель.

Самым теплым домом будет тот, что выстроен по типу каркасного. Строительный материал используется любой, а стены составляются из различного рода многослойных утеплителей.

Такие утеплители позволяют строить дома для любых регионов. Принцип строения одинаков: сначала возводятся основы здания, затем укладывается утеплитель и на последнем этапе возводится фасад здания.

Расчет железобетонного каркаса

Расчёт монолитного каркаса: + Сбор нагрузок на конструкции: собственный вес, длительная, кратковременная, ветровая и снеговая (редко сейсмика). Для железобетонных конструкций важную роль выполняет доли длительности нагрузок. Составление РСУ, РСН + Создание расчётной схемы в расчётное программе — учёт жесткости, связей, расчётных длин, коэффициентов постели для фундаментов …ю Для железобетонных конструкций учёт уменьшения жесткости за счет трещин. + Определение требуемых сечений арматуры по прочности и образованию трещин, с учётом фоновой арматуры + Проверка требуемой жесткости сооружения (ограниченные перемещения)
Проверка связей при необходимости на устойчивость
Подбор элементов закладных деталей
Расчёт фундаментов + определение габаритов отдельно стоящих фундаментов по нормативных нагрузкам по геологическим данным + определение армирования
Оформление проектов КЖ согласно нормам проектирования железобетонных конструкций

Что такое монолитный каркас частного дома

Железобетонный каркас частного дома представляет собой монолитную пространственную конструкцию.

Использование в строительстве бетонного каркаса весьма популярно

Достоинства:

сокращенные сроки возведения здания;
увеличенная прочность и надежность возводимой конструкции;
возможность изменения внутренней планировки помещения;
долговечность строения;
повышенная устойчивость к сейсмическим факторам;
отсутствие необходимости использования грузоподъемной техники;
равномерная усадка постройки, исключающая вероятность образования трещин;
пожарная безопасность бетонной конструкции;
пониженная сметная стоимость строительства;
возможность возведения на любом типе фундамента;
реализация оригинальных архитектурных решений;
минимальная потребность в рабочей силе;
отсутствие швов, что позволяет снизить потери тепла;
возможность использования различных материалов для отделки стен;
надежная защита от проникновения посторонних шумов.

Несмотря на множество плюсов, здания с монолитным каркасом не лишены недостатков.

Благодаря бетонным несущим колонам, нагрузка на конструкцию распределяется равномерно, потому такие здания долговечны

Минусы монолитных строений:

обязательно выполнение надежной гидроизоляции в зоне стыка фундамента и несущих колонн. Влага из почвы не должна разрушать железобетонный каркас;
необходимость выполнения расчетов, а также разработки грамотного проекта. Выполнение работ профессионалами гарантирует безопасность и устойчивость коттеджа;
зависимость качества заливаемой бетонной смеси от температурных условий. Применение специальных добавок позволяет снизить в зимнее время температуру схватывания бетона;
необходимость использования бетононасоса для подачи раствора. Бетонирование значительных объемов с ручной подачей бетона к зоне работ проблематично.

Этот конструктивный нюанс позволяет использовать при строительстве стен различные материалы, обеспечивающие экологическую безопасность, комфортный тепловой режим и звукоизоляцию постройки. Формирование несущих колонн силового контура здания осуществляется одним из следующих методов:

собирают опалубку, устанавливают арматурный каркас колонн, производят бетонирование. Возведение стен осуществляется внутри готового каркаса после достижения прочности и демонтажа опалубочной конструкции;
строят стены здания согласно требованиям проекта. Затем в простенках производят армирование, устанавливают двухстороннюю опалубку, заливают бетонный раствор. Использование стен в качестве стационарной опалубки облегчает рабочий процесс.

Внешние стены между этими колонами закладываются из специальных теплосберегающих материалов

При изготовлении монолитного каркаса применяются следующие виды опалубки:

стационарная. Является частью конструкции здания, не демонтируется после твердения бетона. Обеспечивает дополнительную теплоизоляцию строения, затрудняет проникновение посторонних шумов;
демонтируемая. Разбирается после приобретения бетоном эксплуатационной прочности. Изготавливается из древесины, влагостойкой фанеры, металла или пластика и может использоваться повторно.

Строительство монолитно-каркасного частного дома

Перед постройкой дома следует на этапе проектирования изучить состояние грунта, определить уровень подземных вод, выбрать подходящий вариант фундамента, опалубки, строительных материалов и рассчитать их объем.

Пошаговый процесс возведения каркасного дома из бетона включает:

устройство фундамента;
монтаж силового каркаса из арматуры;
сбор опалубки;
заполнение конструкции бетонным раствором;
распалубливание, если конструкция была съемной;
производство отделочных работ.

Фундамент может быть свайным, плитным или ленточным. Его выбирают после диагностики грунта с учетом этажности и сложности будущего строения.

Вслед за устройством надежного основания приступают к монтажу каркаса. По сути, это система связанных друг с другом перемычек, горизонтальных плит, опирающихся на фундамент вертикальных колонн. Внутри него в вертикальном и горизонтальном направлении устанавливают арматуру. Для укрепления монолитных стен можно использовать как арматуру, так и армирующую сетку.

Установка пространственного каркаса предполагает:

строповку блока, панели;
установку элемента в предусмотренное проектом положение;
временный крепеж;
расстроповку;
выверку;
фиксацию опалубки.

Созданный каркас заливают бетонной смесью, затем оставляют на 1 месяц. За этот период бетон набирает прочность.

После демонтажа съемной опалубки выполняют кладку стен, оформляют кровлю, проводят утепление, шумоизоляцию и облицовку здания. Среди видов несъемной опалубки есть материалы модульного типа. Производители воссоздают на их лицевой поверхности имитацию дерева, камня, кирпичной кладки. Используя декоративную опалубку можно утеплить строение и сэкономить на его отделке.

Монолитный каркас частного дома обеспечивает свободу выбора внешней архитектуры и внутреннего планирования, что высоко ценят будущие владельцы недвижимости. Грамотно составленный проект наряду с соблюдением технологии строительных работ служат залогом быстрого домостроения, прочности и долговечности здания.

Особенности выбора фундамента под каркасный дом

Технология возведения ленточного жб фундамента

Строительство дома из шлакоблока самостоятельно

Особенности строительства из монолитного пенобетона

Красивые примеры

Монолитно-каркасная технология строительства позволяет создавать оригинальные дизайнерские объекты, что особенно ценится владельцами частных домов.

Компактный, но просторный дом в 2 этажа с навесом для автомобиля.
Классический вариант загородного дома, так же имеющий 2 этажа. Построен на несъемной опалубке.

Технология монолитного строительства находит применение при возведении объектов в стиле модерн. Дом в 2 этажа с плоской кровлей, облицованный фасадными панелями под кирпичную кладку и древесину.
Перспективный, с точки зрения инвестирования, таунхаус на 2 семьи с гаражами на несъемной опалубке по технологии каркасно-монолитного строительства. Может возводиться на ограниченном (вытянутом) участке. Этажность – дом в 1 этаж с жилой мансардой.

Пример просторного дома для большой семьи. Имеет эркер, террасу, построен по монолитно-каркасной технологии с использованием оштукатуренных стеновых панелей, крыша – деревянно-стропильная с покрытием из керамо- или металлочерепицы. Тип опалубки – несъемная.
Примеры эргономичных дачных домов для небольших (не более 6 соток) участков, построенных на несъемной опалубке. Увеличение полезной площади достигается не только благодаря уменьшенной толщине монолитных стен, но и использованию эксплуатируемой крыши, где организована мансарда.

Подробнее смотрите в следующем видео.

Проекты

Перед началом строительства проводят диагностику состояния грунта, выясняют уровень подземных вод. Следует своими руками взять пробы грунта и обратиться в специализированную лабораторию, где после исследования выдадут заключение. С учетом особенностей грунта выбирается оптимальный тип фундамента. При подготовке проекта следует сразу продумать расположение коммуникаций. Если этого не сделать, то могут возникнуть ограничения и сложности их прокладки, что повлечет дополнительные расходы и затягивание сроков строительства.

На этапе проектирования производятся расчеты материалов. Примерный расчет на 1 кв. м: бетон – до 0,7 м3, арматура – до 70 кг

Важно также выбрать и рассчитать объем материала, применяемый для кладки стен. Для этих целей распространенным является применение газобетона или других строительных блоков, а также кирпича

На этапе проектирования определяют тип опалубки. Для частного дома обычно применяют несъемную опалубку. Предпочтение отдается алюминиевой конструкции, как более легкой по сравнению со стальным вариантом. Выбирая между деревом и ламинированной фанерой, предпочитают вторую в связи с ее более высокими показателями влагостойкости и отсутствием коробления. Деревянный каркас опалубки должен быть обработан антипиренами и гидрофобизаторами.

Слабые стороны монолитно-каркасного метода строительства

Несмотря на комплекс преимуществ, строения на основе цельного железобетонного каркаса имеют и слабые стороны.

Недостатки каркасных зданий:

обязательное применение специальных добавок, обеспечивающих возможность использования бетонной смеси при пониженной температуре. Использование присадок позволяет снизить температуру застывания бетонной смеси в зимнее время;
необходимость применения специального оборудования, предназначенного для подачи к участку работ бетонной смеси. Использование мощного бетононасоса позволяет обеспечить непрерывную заливку бетонного раствора и уменьшить потребность в рабочей силе;
необходимость привлечения профессионалов для выполнения прочностных расчетов здания и разработки проектной документации. Выполнение проектных и расчетных работ обеспечивает безопасную эксплуатацию и устойчивость строения;
недостаточно высокие звукоизоляционные характеристики монолитно-каркасных строений. Стены и перекрытия требуют дополнительной звукоизоляционной защиты;
увеличенная потребность в использовании опалубки и необходимость тщательной трамбовки залитого бетона с помощью глубинных вибраторов. Применяются стандартные опалубочные конструкции, а также специальные виброуплотнители, улучшающие качество бетона.

Приняв решение сооружать монолитный каркас частного дома, тщательно проанализируйте его достоинства и недостатки.

В зависимости от объема монолитного строительства бетонную смесь могут изготавливать непосредственно на стройплощадке бетономешалкой либо на специализированных заводах ЖБИ

Технологические особенности

Железобетонный каркас состоит из объединённых в одно целое вертикальных колонн, горизонтальных ригелей и дисков перекрытия. Все элементы соединяются между собой при помощи выпусков стержней, которые связывают их в общую структуру. Определяющую роль в надёжности и долговечности Монолитно-каркасного дома играет качество армирования и бетонирования.

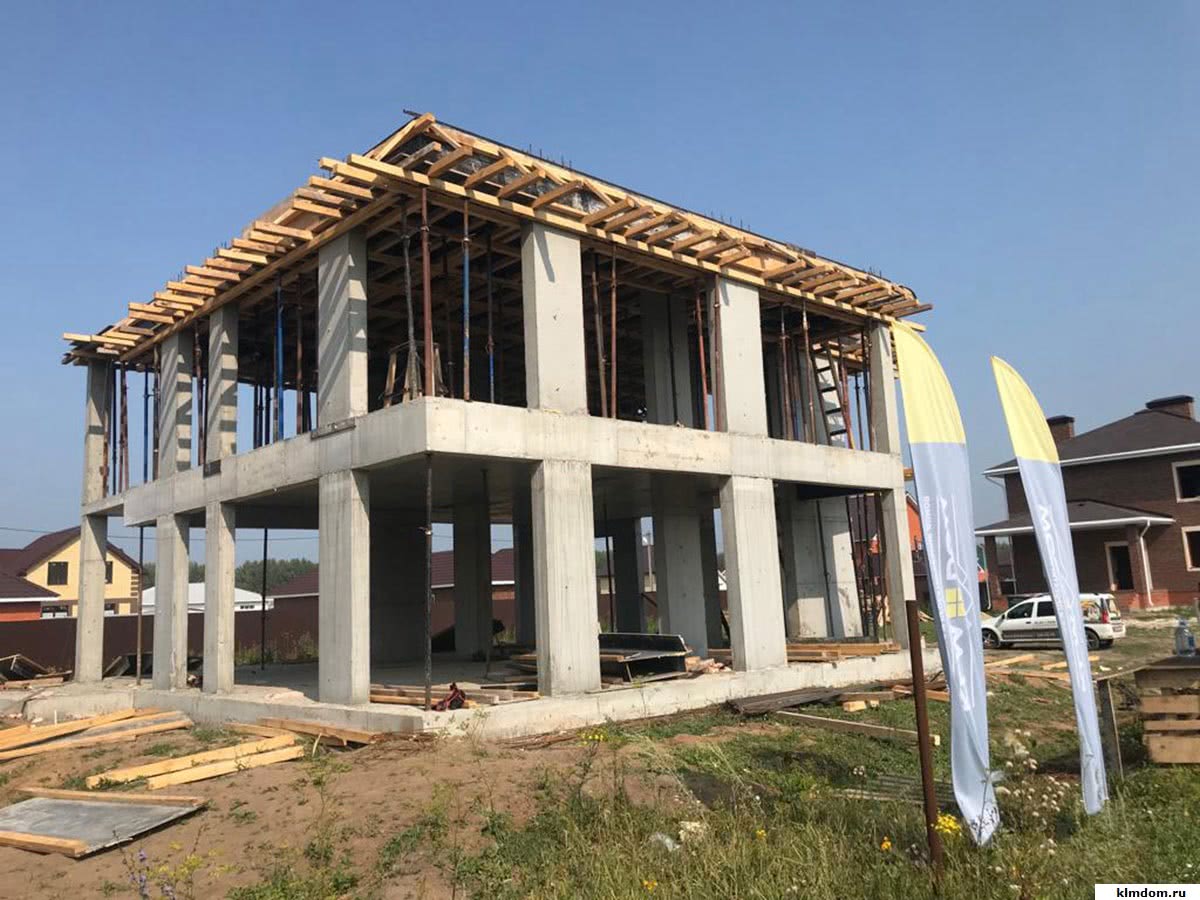

Монолитный каркас частного дома.

Работа по чертежам подразумевает достаточно квалифицированных исполнителей и ответственное руководство, так как армирование выполняется в соответствии с жёсткими требованиями, касающимися выдерживания габарита защитного слоя бетона и правильности вязки арматуры. Помимо стальных каркасов, требуется огромное количество опалубок, являющихся сложными изделиями, к изготовлению которых приходится относиться со всей серьёзностью.

Монолитное перекрытие в разрезе.

Они должны обеспечить проектное положение элемента с размещённой в нём согласно чертежам и с учётом допусков арматурой, после того, как внутрь будет залита и уплотнена бетонная смесь. Нагрузки, которые воздействую при этом на стенки ограждения, очень значительны. Они могут сдвинуть и деформировать конструкцию, повлиять на расположение стальных элементов. Поэтому подготовительные работы перед бетонированием, заключающиеся в установке опалубок и вязки стержней, являются весьма сложными и трудоёмкими.

Заливка бетона, уход за ним в процессе твердения, стыковка массивов разных сроков формования также требует глубоких знаний технологии и организации работ. Ситуация осложняется тем, что бетонные конструкции для частного строительства имеют малые сечения при относительно больших высотах и длинах. Такие формы сложно заполнить даже при помощи бетононасоса, проблему может представлять и тщательное уплотнение смеси вибраторами.

Опалубки для отливки колонн каркаса здания.

Резюмируя сказанное, следует подчеркнуть, что строительство монолитно-каркасного дома является сложной работой, которая в большой своей части выполняется вручную и требует относительно высокой квалификации и инженерного надзора. Заливка бетона осуществляется механизировано, но для этого необходима аренда весьма дорогого оборудования и приобретения недешёвых материалов. При укладке смеси профессионализм, и ответственность бетонщиков является решающим фактором качественного результата. Дешевизна и простота не входит в список достоинств таких домов. Определённые преимущества эта технология имеет только по отношению к сооружению со стенами из полнотелого кирпича.

Минусы в строительстве и эксплуатации монолитно-каркасного дома

Ударный шум

Слабое место любого железобетонного дома – это высокая проводимость ударного шума, обусловленная большим количеством металлической арматуры в его структуре. Особенно актуальна данная проблема для жильцов многоквартирных домов. В частном домостроительстве, все ударные шумы создают только его владельцы, которые могут выбирать, в какое время выполнять ремонтные работы с шумным бетоном. Потому, данный недостаток не столь существенный для частных домовладельцев. Значительно снизить ударный шум, можно путем отделки монолитных элементов дома шумоизоляционными материалами.

железобетонные стены хорошо проводят ударный шум

Сложности в строительстве

Наличие предприятий по производству бетона в радиусе до 50 км от объекта строительства
Привлечение квалифицированных мастеров с большим опытом работы в монолитном строительстве. Ошибки в монтаже и отливке бетонных конструкций очень затратно, а иногда и нецелесообразно исправлять в виду их высокой стоимости. Это не та технология, где можно сэкономить на труде рабочих.
Риск приобретения некачественного бетона, не надлежащего качества. Производителем, по той или иной причине, могут быть не соблюдены пропорции бетонной смеси, превышены допустимые временные сроки между изготовлением смеси ее заливкой, как результат задержки транспортировки на объект, а также по другим причинам человеческого фактора или умышленной халатности. С целью возмещения возможного ущерба, на объекте с каждого бетонного смесителя отбирается образец, проба бетона, опечатывается и отправляется на экспертизу в случаях выявления брака.
Сезонное строительство. Железобетон не терпит температуру ниже 5 ℃ и начинает быстро схватываться. Для предотвращения данных процессов в смесь добавляют специальные морозостойкие добавки, что увеличивает затраты и не всегда позволяет сохранит качество бетона.
Использование специальной тяжелой техники

строительство монолитных домов требует больших трудозатрат

Высокая стоимость

Ввиду использования труда квалифицированных рабочих, тяжелой строительной техники, аренды или приобретения вспомогательных материалов : съемной или несъемной опалубки, общая стоимость возведение дома одной и той же квадратуры может обойтись примерно на 10-15 % больше в сравнении с кирпичным домом и домами из других камней. Монолитно – каркасный дом, с кирпичным заполнение стен – это тот же кирпичный дом, но с наличием железобетонного усиления в несущих точках конструкции, потому расход материала и затраты выходят больше.

Трудность проведения новых коммуникаций

Перед заливкой бетонной конструкции, через каркас арматуры, монтируются закладные из пластиковых и прочих труб. После набора прочности бетоном, закладные образуют сквозные пустоты, через которые прокладываются сантехнические коммуникации и электрика. Пробить отверстие для труб и даже для прокладки тонкого кабеля в монолитном железобетоне крайне трудно, а иногда и невозможно.

все выходы под коммуникации необходимо закладывать на стадии строительства

Мостики холода, которые необходимо закрывать

В данном случае мостиками хода выступают железобетонная плита фундамента, торцы плит перекрытия и опорные колоны которые монолитно связаны с ними. Как с наружной стороны дома, так и изнутри все железобетонные элементы рекомендуется утеплять. Для эффективного устранения таких мостиков все торцы монолита снаружи, должны быть закрыты сплошным слоем утеплителя и облицовочного материала, а фундамент возведен на теплоизоляционной подушке, также с наличием торцевого утепления.

фиолетовым цветом видны мостики холода по периметру ж/б каркаса и окнам

На основании опыта эксплуатации монолитных и монолитно-каркасных домов, особенностей самой технологии, технических свойств используемых материалов для их строительства, можно сделать вывод, что в современных условиях, наиболее удачной технологией для возведения частного малоэтажного и многоэтажного дома является именно монолитно-каркасная. Монолитный каркас в комбинации с любым строительным камнем, может уступать только в ценовой категории, но в части надежности эксплуатации, долговечности и адаптивности к любым климатическим условиям является первым.

монолитный дом
монолитный дом

Особенности сооружения каркасно-монолитного здания

Бетонный каркас частного дома является главной особенностью монолитно-каркасного строения. Железобетонные колонны, обладающие высокой жесткостью, размещаются в максимально нагруженных участках. Колонны связывают элементы перекрытия, монолитное фундаментное основание и стены в общий силовой контур.

Монолитно-каркасное здание состоит из следующих элементов:

фундаментной основы, выполненной в виде мощной железобетонной плиты или армированной бетонной ленты;
бетонных колонн, соединяющих между собой фундаментную базу и плиты перекрытия;
пространственного арматурного каркаса, изготовленного из прочной стальной арматуры.

Стены в зданиях монолитного типа значительно тоньше, чем в кирпичных и блочных строениях. Это позволяет увеличить площадь жилого пространства. При необходимости обеспечить дополнительную теплоизоляцию, допускается выполнять стены и элементы перекрытия многослойными. При этом внутренний слой несложно утеплить теплой керамикой или другими материалами.

Армокаркас монолитного дома изготавливают из стальных прутьев различного диаметра

От места строительства каркасно-монолитного здания зависит выбор типа основания. Применяются следующие виды фундаментов:

ленточный, выполненный из готовых железобетонных блоков или залитый из монолитного бетона. Ленточная основа обеспечивает устойчивость зданий на непучинистых почвах, а также грунтах с близким расположением водоносных слоев;
плавающий, изготовленный в виде цельной плиты. Железобетонный каркас частного дома, смонтированный на усиленной бетонной плите, обеспечивает устойчивость различных видов зданий. Плитная основа положительно зарекомендовала себя на проблемных грунтах.

Технология не предусматривает использование стен в качестве силовых элементов. По железобетонным колоннам нагрузка от элементов строения равномерно распределяется и передается на фундаментную основу. Это позволяет обеспечить повышенный запас прочности железобетонных конструкций и увеличенный ресурс их эксплуатации.

Сооружение железобетонного каркаса выполняется с помощью следующих типов опалубки:

стационарной

Монолитная опалубка туннельного типа состоит из готовых элементов, не подлежащих демонтажу после твердения бетона. Стационарная опалубка применяется для частных строений малой этажности;

Для данного способа застройки используют как съемную, так и несъемную опалубку

щитовой

Конструкция щитового типа разбирается после набора бетоном рабочей прочности. Для изготовления щитов используется влагостойкая фанера, металлические листы, пластик или древесина.

Полученный после бетонирования каркас строения, состоящий из железобетонных колонн и бетонного перекрытия, не создает ощущение громоздкости. Здание воспринимается как легкая пространственная конструкция. Расстояние между несущими колоннами составляет до 10 м. Готовый железобетонный каркас подлежит теплоизоляции и декоративной облицовке.
