Виды и размеры профилей для гипсокартона

Первая технология – профессиональные элементы

На рынке имеется множество конструкций, которые производят для соединения профильных деталей при монтаже каркаса на стену.


Пример крабового соединения профилей


Соединители могут иметь различный вид и конфигурацию, но есть самые востребованные, которые мы и рассмотрим, для удобства сделаем это в форме таблицы:

Удлинители Применяются для профиля 60х27 – это специальная вставка, которая может с точностью до миллиметра соединить элементы, Впоследствии они вкручиваются маленькими саморезами. Элементы производят из оцинкованной стали, посередине есть специальное углубление, помогающее торцам профиля плотно прилегать друг к другу.
«Краб» — одноуровневый соединитель Используется для сцепления профильных элементов на одном уровне. Конструкция краба такова, что можно соединить профили с четырех сторон – это очень удобно при монтаже поперечных перемычек. При этом монтаж проходит легко, быстро и получается надежным. Изделия изготавливают из закаленной оцинкованной стали, на них ложится немалая нагрузка. Используется для сцепления профильных элементов на одном уровне. Конструкция краба такова, что можно соединить профили с четырех сторон. Это очень удобно при монтаже поперечных перемычек. При этом монтаж проходит легко, быстро и получается надежным. Изделия изготавливают из закаленной оцинкованной стали, на них ложиться немалая нагрузка.
Двухуровневый соединитель Этот элемент применяется, если нужно закрепить профили, расположенные друг над другом. При помощи этого элемента собрать двухуровневую конструкцию не составит труда, при этом она будет очень надежной. Его в основном используют профессиональные застройщики, частники их применяют редко, но это удобный элемент обладающий массой достоинств
Боковой соединитель Малознакомый элемент, который практически не используется, но соединить детали с его применением очень просто. Он предназначен для соединения двух перпендикулярных элементов.

Способы соединения

Наращивание

Такой распространенный способ соединения профилей для гипсокартона, как наращивание применяется в штатных случаях. Его предпочитают многие профессиональные мастера. Обычно 3-метровой длины вполне достаточно для монтажа обрешетки. Напротив, зачастую приходится его подрезать.

Однако при обшивке потолка направляющая иногда оказывается слишком короткой. В этой ситуации необходимо «доставить» ее другим отрезком нужной длины. Для этого существуют продольные соединители. Два профиля вставляются в такой элемент путем задвижки в соответствующий паз. Посередине соединителя расположен выступ-ограничитель, до которого и сдвигаются профиля.

Для укрепления каркаса и повышения надежности соединения они скрепляется короткими саморезами, снабженными пресс-шайбами (у строителей они носят название «семечек» или «клопов»).

Крестообразный способ

В основном такое соединение профилей применяется при обшивке потолков гипсокартоном и преследует цель создания более прочного каркаса, плотного сцепления между собой отдельных его элементов. Выполняется такой стык с помощью соединителя, называемого крабом. Пользоваться им чрезвычайно просто.

  1. Четыре обрезанных по вымеренным размерам профиля торцами вставляются в соединитель, имеющий 4 паза, расположенных в виде креста.
  2. Каждый отрезок вдвигается в «краб» до щелчка.
  3. Усики соединителя отгибаются на прямой угол и фиксируются «семечками» на бортиках направляющих.

Также подобное соединение профилей для гипсокартона крестом можно выполнить и без такого элемента, но придется резать, загибать и подгонять сами направляющие, что требует серьезных профессиональных навыков и отнимает много времени.

Неполный крест

Иногда требуется соединить профили неполным крестом, в виде буквы Т. Такое встречается при монтаже обрешетки под скрытое освещение или в многоуровневых потолках. В этом случае можно пойти двумя путями.

  1. Использовать специально предназначенный для такого перехода соединитель. Один торец в нем оборудован пазом для вставки профиля, другой выполнен в виде широкого крюка, который цепляется за поперечную рейку.
  2. Если вы пропустили этот момент и не купили нужный переходник, можно воспользоваться тем же «крабом». С него обрезается лишний, четвертый, конец, после чего монтаж осуществляется подобно крестообразному соединению.

Можно также использовать и кустарные способы соединения профилей, с подрезанием, отгибанием и креплением на саморезы. Однако такой метод считается менее надежным. К тому же сложнее выдержать строго прямой угол, в связи с чем, может быть перекошена вся конструкция.

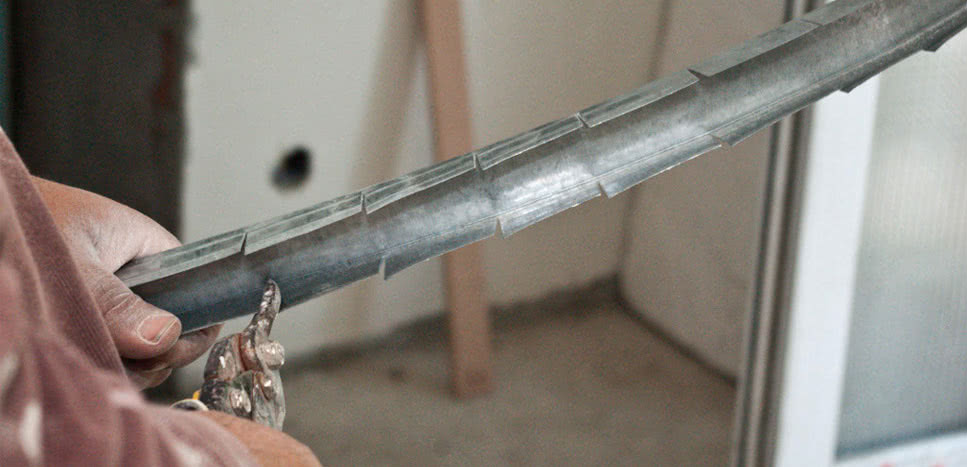

Изгибы

При сложной конфигурации многоуровневого потолка задача смонтировать под него каркас несколько усложняется, так как соединить профиль для гипсокартона бывает нужно под углом, и не всегда прямым. В таких случаях используется специальный соединитель. Он несколько похож на удлинитель, только его бортики по центру прорезаны до основания и отсутствует ограничитель.

Профиль для гипсокартона

При большинстве случаев использования гипсокартона, его закрепляют на специальную каркасную конструкцию. В свою очередь каркасная конструкция состоит из профилей, которые подходят к гипсокартону.

Профили изготовляют из узкого стального листа, которые прокатывают (холодный прокат) через формы и оцинковывают.

Оцинковывание – это придание дополнительной защиты, увеличивается защита от коррозии и негативным воздействиям внешней среды, хотя и обычная не цинкованная лента обладает хорошим уровнем прочности, имеет малый вес и легкую установку.

Изготовляют профили разные по длине: 300 см, 350 см и 400 см.

Виды профиля для гипсокартона

Конечно, существует великая масса моделей, подходящих под определенное назначение или систему каркаса. Но стоит их систематизировать.

Прежде всего, профили разделяются на 2 многочисленные группы:

Основные профили – они рассчитаны на большой вес и это своего рода основа для листов гипсокартона.

  • С — образные края с загибом.
  • Иметь ребра жесткости.
  • Иметь продольные гофры.

Направляющие профили применяют как горизонтальные направляющие, в которые будут вставляться вертикальные профили. Деталь этого вида применяют как рамку для закрепления гипсокартонных листов.

Помимо этого профили разделяются по своему применению:

Профиль для гипсокартона размеры

Размеры профилей напрямую зависят от группы:

  1. Потолочные направляющие – размер 28 на 27 мм.
  2. Потолочные основные – 60 на 27 мм.
  3. Стоечные для стен – 50 на 50 мм, 65 на 50 мм, 75 на 50 мм,100 на 50 мм.
  4. Направляющие для стен – 50 на 40 мм, 65 на 40 мм, 75 на 40 мм, 100 на 40 мм.

Монтаж гипсокартонных перегородок

Материалы, которые понадобятся:

  1. Обшивка;
  2. Металлический профили СW и UW (ширина может быть от 50 до 100 мм)
  3. Минеральная вата в качестве изолятора.

Используя трассирующий шнур, делают линию нашей будущей перегородки по полу, делают отметки на месте дверного проема. После этого, используя отвес и тот же шнурок, постепенно намечают линию на стенах и потолке.

На нижнюю часть направляющих UW прикрепляют шумоизоляционную ленту. Потом прикрепляют их по центру нашей линии (к потолку и полу). На нижней части сделайте разрыв направляющей там, где будет проход.

Установка выполняется дюбелями из пластмассы с шурупами 6 на 40 (или можно использовать 8 на 60 миллиметров). Расстояние между ними должно составлять 1 метр (не больше), но на отрезке профиля нужно закрутить минимум 3 шурупа.

Берется профиль СW и сначала вставляется в напольную, затем в потолочную направляющую. Верхняя часть металла должна влезать в горизонтальную планку не меньше чем на 2 см (на потолке).

Но учтите, что расстояние между вертикальными профилями должно равняться 60 см. Открытая часть профиля при этом находится по направлению установки.

Возьмите лист шириной 1.2 метра, крепить его нужно с помощью саморезов по металлу (длина 2.5 см) и расстоянием между саморезами – 25 сантиметров.

Если хотите обшивать гипсокартоном в два слоя, то расстояние между ними должно составлять 75 см (на внутреннем слое). Закреплять второй слой нужно по центру первого (боковая часть второго находится по центру первого) саморезами 3.5 см длиной и расстоянием между ними – 25 см.

После того как мы полностью обшили гипсокартоном 1 сторону (кроме дверного проема) внутрь сначала устанавливают проводку, после этого устанавливают минеральную вату нужно вам толщины (например, можно взять 5 см) Но учтите что б изоляция «болталась» внутри, а нужно чтоб она полностью заполнила всю пустоту.

Вертикальные стыки смещаются вбок на 60 см от первой стороны. Значит, у нас первый лист будет вполовину меньше (60 см), а затем уже идет полный лист. Если у вас двухслойная обшивка – то второй слой должен быть стандартной ширины (1.2 метра).

Со стороны это очень напоминает кирпичи, когда мы вначале ложем половину кирпича, а затем идет целый кирпич.

Вот так за относительно недолгое время можно разделить одну большую комнату на две поменьше, но не стоит оставлять белые стены у себя в комнате, вы можете их украсить добавить красок и ярких цветов.

При этом при установке межкомнатной перегородки нет никаких сложных моментов, и каждый может справиться и добавить уюта в свой дом.

Основные виды профилей

Изделия классифицируются на следующие типы:

  • Направляющие или стартовые;
  • Потолочные стоечные;
  • Стоечные настенные/перегородочные;
  • Усиленные;
  • Арочные;
  • Маячковые;
  • Угловые — защитные и штукатурные;
  • Направляющие.

Направляющие

Направляющие — это виды профилей для гипсокартона, образующие по периметру раму каркаса. Они крепятся непосредственно к базовому покрытию и служат фиксационным основанием для стоечных настенных и потолочных длинномеров. Могут быть выполнены из стали либо алюминия.

Стартовые потолочные направляющие для гипсокартона — ППН или в европейской маркировке UD. В их пазы вставляются CD профили для гипсокартона. Они обладают гладкими спинками и профилированной полкой. Могут быть с заводскими отверстиями под крепежи.

Основные параметры юд-профиля:

  • Длина — 3 м
  • Ширина полки — 27 мм
  • Длина каждой спинки — 28 мм
  • Толщина — 0,4-0,55 мм

UW (ПН) — настенные, перегородочные направляющие для гипсокартона. Их назначение — поддержка CW. UW, выпускаются в широкой размерной линейке:.

  • 50×40 мм
  • 75×40 мм — применяется как перемычный в каркасах
  • 100×40 мм

В спинках часто имеются отверстия под 8 мм дюбели.

Длина — 2, 75 м, 3 м, 4 м, 4,5 м и 6м

ЮВ профиль под гипсокартон, иногда используется также для создания многоуровневых потолочных конструкций.

Потолочные стоечные

Потолочные — применяются для изготовления горизонтальных частей каркасов потолка. На каждой торцевой полке по 3 ребра жесткости. Монтируются на подвесы п-образного типа и входят в пазы UD, к которым фиксируются, после выравнивая при помощи нитей-подвесов.

Маркируются как CD.

Стандартный размер сд — ширина 6 см, высота спинок — 2,5 см. Ходовая длина — 3 — 4 м, но также они бывают 2,75 м и 4,5 м. Толщина стали — 0,4-0,55 мм.

Стоечные настенные/перегородочные

Стоечные несущие — так называются швеллеры, верхняя кромка которых, имеет С-образную форму. Монтируются в подсистеме ГКЛ, в качестве стоек, основных «скелетных» элементов вертикального либо перемычного типа, а также служат как полостная область для укладки теплозвукоизоляционных материалов, прокладки коммуникаций. Европейская маркировка CW, российская — ПС.

ПС фиксируется по длине через 40-60 см к п-образным подвесам при помощи саморезов и к направляющим — дюбелями.

Стандартные размеры стоечного профиля под гипсокартон:

  • Длина полки — 5 см
  • Ширина спинки — 50 мм, 65 мм, 75 мм, 100 мм
  • Общая длина — 2,75 м, 3,5 м, 3 м, 4 м, 4,5 м, 6 м

Но при этом, реальные размеры спинки, могут отличаться от указанных, на 1,5-2 мм.

Как правило, стойки обладают тремя продольными канавными секциями по всей длине — та, что в середине находится на стыковке ГКЛ-листов, по обе стороны от нее — указывают саморезную центровку.

Усиленные — UA, применяются как стойки дверных каркасных систем, а также при формировании остова для значительных несущих нагрузок, так технические характеристики профиля для гипсокартона усиленного типа, позволяют фиксацию с помощью дюбелей, вещей со значительным весом — полок, шкафов-пеналов, телевизоров и так далее. Они обладают значительной толщиной — 2 мм, повышенной устойчивостью к коррозии.

Основные размеры усиленного профиля для гипсокартона:

  • Длина — 3 метра, 4 метра, 6 метров
  • Высота полок — 4 см
  • Ширина спинок — 5 см, 7,5 см, 10 см

Угловые — ПУ, монтируются на угловых частях конструкций и делятся на:

  • защитные, длиной 3 метра и сечениями — 25×25, 31×31 с толщиной 0,4 мм и 31×31 с толщиной 0,5 мм
  • штукатурные угловые профиля для гипсокартона с сеткой, пластиковые, длиной 3 метра и сечением 35×35

Угловые элементы выполняют одновременно защитную роль и облегчают оштукатуривание, за счет перфорированного покрытия, а также сетки как во втором варианте.

Маячковые профили — ПМ, виды профилей для гипсокартона, использующиеся как уровневая направляющая при оштукатуривании поверхностей. Они делаются из оцинкованного металла — стали либо пластика, обладают высокими антикоррозийными свойствами. Длина ПМ — 3 метра, их стандартные сечения — 22×6, 23×10, а также 62×6,6.

Этот элемент практически незаменим в местах, где требуется идеально гладкое оштукатуривание ГКЛ.

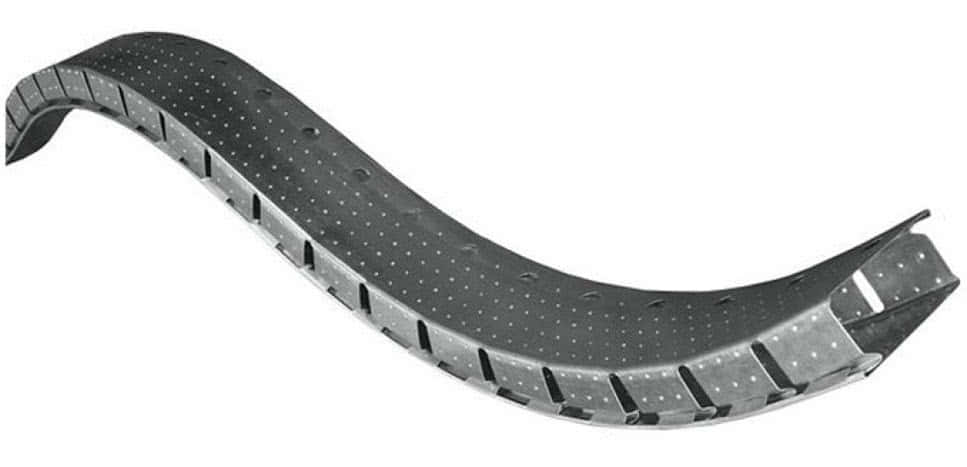

Арочные профиля для гипсокартона — гибкие оцинкованные элементы, изготовленные из ПП 60×27. Их сфера — создание криволинейных элементов, арок, колонн и так далее. Могут иметь вогнутую форму (с длиной 3 метра, радиусом изгиба 0,5 м) либо выпуклую (с длиной 6 метров, радиусом изгиба 1 м).

Вместо них не редко берут и обычные ПП, снабжая их нарезкой, при помощи ножниц по металлу, по всей длине для облегчения сгибания. Однако новичкам лучше все-таки начинать со специализированных элементов.

Разновидности основных профилей для гипсокартона

Классификация элементов каркаса

На современном рынке металлические детали для каркасов конструкций из ГКЛ представлены в очень широком ассортименте. С одной стороны, это очень хорошо, ведь практически для любой задачи можно подобрать элемент необходимой толщины и конфигурации, но с другой стороны – изобилие существенно затрудняет выбор.

Особенно часто со сложностями выбора сталкиваются неопытные мастера, да и не мудрено – ведь чтобы разобраться во всех типоразмерах и конфигурациях, нужно потратить не один час.

Типоразмеры деталей для каркаса

Мы постараемся облегчить вам задачу, приведя в нашей статье классификацию профилей, наиболее часто используемых для обшивки стен гипсокартоном.

Металлические элементы для конструкций из ГКЛ делятся на основные и дополнительные. К основным относятся:

  • ПН/UW – направляющий профиль.
  • ПНП/UD – потолочный направляющий профиль.
  • ПС/CW – стоечный основной  профиль.
  • ПП /CD – потолочный основной профиль.

Помимо основных элементов для работы с гипроком используются дополнительные элементы, такие как металлические маяковые рейки, угловые накладки для оформления внутренних и внешних углов гипсокартонных конструкций, и т.д. Также следует упомянуть о комплектующих, которые применяются для соединения деталей в единую систему и формирования каркаса.

Ниже мы рассмотрим основные разновидности металлических изделий, которые используются для возведения обрешетки под гипсокартон.

Направляющие элементы каркаса

К направляющим профилям относятся изделия с номенклатурой UD и UW – потолочные и стеновые. Эти детали используются для фиксации элементов обрешетки на стенах и потолке,  потому данный профиль имеет соответствующую форму.

К наиболее распространенным направляющим изделиям относятся:

Профиль UD-27 (27х28 мм, толщина металла 0,38 мм). Применяется при возведении подвесных одноуровневых или многоуровневых потолков с гипсокартонной обшивкой, используется в комплексе с CD-60.

Закрепляется либо по периметру помещения, либо по контуру части подвесного потолка. Отвечает за придание конструкции жесткости, потому крепится к стене максимально надежно, с использованием анкерных болтов или дюбелей с пластиковыми гильзами.

  • Профиль UW-50 (40х50 мм, толщина металла 0,42 мм). Используется в качестве альтернативы UD-27 в тех случаях, когда от каркаса требуется большая жесткость. Практически не применяется для возведения подвесных потолков, основная сфера использования – межкомнатные перегородки и обшивка стен ГКЛ. Для фиксации используются пластиковые дюбели со стопорным шурупом или металлические анкера.
  • Гнутый арочный профиль ПА. Применяестя для непрямолинейных конструкций, изготавливается на основе ПП 60/27 (радиус гибки не должен быть менее 500 мм).
  • Профиль CW-50 (50х50 мм, толщина металла 0, 42 мм) используется для формирования вертикальных частей обрешетки, так называемых стоек. Механические характеристики CW-50 позволяют эффективно применять его в комплекте с направляющими элементами UW-50, формируя так называемые стоечные узлы.

Основные элементы каркаса

Профиль CW-50

  • Соединение CW-50 между собой и с другими элементами обрешетки производится с использованием саморезов по металлу 3,5х35 мм. Для облегчения сочленений в конфигурации данной детали присутствуют специальные направляющие канавки.
  • Альтернативой профилю CW-50 могут выступать модели СW-75 и СW-100. Сфера применения этих элементов аналогична, однако они обладают значительно большими габаритами, и потому каркас из таких профилей получается значительно более прочным.
  • Профиль CD-60 (60х27 мм, толщина металла 0,38 мм) – используется исключительно для формирования плоскостей подвесных потолков. По ряду параметров уступает стеновым профилям, потому использование CD-60 для обшивки стен весьма ограничено.

Профиль перегородочный для гипсокартона. Размеры и виды.

Направляющие профили (UD).

Данный вид годится не только для потолков, а ещё и для гипсокартонных перегородок и обшивки стен. Рассмотрим подробнее: в спинке этих изделий имеются отверстия для дюбилей (8 миллиметров). Профили имеют форму в виде русской буквы «П», а также различаются по размерам.

Размеры: (первая цифра – ширина спинки, вторая – ширина полки)

  • 50 х 40 миллиметров
  • 65 х 40 миллиметров
  • 75 х 45 миллиметров
  • 100 х 40 миллиметров

Стоечный профиль (CD).

Для перегородок, у этого вида вдоль полки сделаны специальные канавки. Два крайние предназначаются для вкручивания саморезов, а та что посередине, указывает на место стыков гипсокартонных листов. Ширина спинки у стоечных идентична направляющим. Потому что ПС вставляется в ПН.

Выпускаются размеры:

  • 50 х 50 миллиметров
  • 65 х 50 миллиметров
  • 75 х 50 миллиметров
  • 100 х 50 миллиметров

Усиленный (UA).

Профиль используется для дверных проёмов в перегородках. Главное качество – прочность и стойкость к коррозии.

Размеры профиля:

  • длина – от 3 до 6 метров
  • высота боковых частей – 40 миллиметров
  • ширина основания – 50 – 100 миллиметров
  • толщина заготовки – 2 миллиметра

Угловой – (ПУ защитный).

Предназначен для защиты углов и торцов гипсокартонных перегородок от механических повреждений. На поверхности профиля есть отверстия, чтобы в них проникал раствор для отделки.

  • Длина – 3 метра
  • Сечение – 25х25х0,4 миллиметра, 31х31х0,4 миллиметра, 31х31х0,5 миллиметра

Маячковый профиль (ПМ).

Используется при отделочных работах. Крепится при помощи строительных растворов, на необходимый уровень. Помогает зашпаклевать (или оштукатурить) стену ровно.

Размеры:

  • Длина – от 2,5 до 3 метров
  • Ширина – от 22 до 60 миллиметров
  • Толщина металла – от 0,33 до 55 миллиметров
  • Выступ маячка – от 6 до 10 миллиметров

Типы профилей для гипсокартона

Классификация металлических профилей для монтажа гипсокартона может основываться на их функциональном назначении, конструктивных особенностях и области применения.

В зависимости от места применения различаются профили:

Кроме того, в классификации профилей для ГКЛ существуют разновидности:

  • Профиль для обшивки плоскости
  • Профиль для устройства перегородочных конструкций

Разновидности профилей для гипсокартона в зависимости от формы бывают:

Более подробное описание профилей дает представление о назначении этих конструктивных элементов гипсокартонных систем.

Профили для создания основного каркаса

В этой роли применяются:

  • Направляющие профили с маркировкой UD. Такие профили используются при формировании каркаса будущей гипсокартонной конструкции. Так как на этом профиле крепится вся система, включающая перегородки и сам гипсокартон, то он производится из толстой марки стали. Этот тип профиля задает параметры будущего периметра всей конструкции
  • Несущие профили с маркировкой CD. Этот тип профиля крепится непосредственно уже на профили каркаса UD, и выполняют в соответствии со своим названием несущую функцию. Поскольку на них также крепятся листы гипсокартона, то они должны быть изготовлены из толстолистовой оцинкованной стали
  • Арочные профили. По технологическим особенностям этот тип профиля идентичен двум предыдущим видам, однако он имеет усиленную перфорацию с наличием множества отверстий и разрезов. Это дает возможность изгибать его в нужном направлении, формируя каркас сложных конфигураций

Профили для перегородок

Здесь также разработана идентичная классификация, включающая

  • Профили направляющие с маркировкой UW , предназначенные для создания обшивки конструкции. С их использованием устанавливается конфигурация и периметр простенка
  • Стоечный профиль с маркировкой CW – элемент для придания жесткости всей конструкции. Листы гипсокартона на него можно монтировать с обеих сторон

Размеры профилей разных категорий

Поскольку каждый тип профиля имеет собственное функциональное назначение, то и размеры, а также форма профилей тоже отличается.

  • Так, например, направляющие профили маркировки UD имеют размеры 0,25-0,28х300 — 400 см. толщина стенки профиля составляет 0,5-0,7 мм
  • Несущие профили CD имеют габариты 0.25-0.28х300 см, а также 0,28х400 см. в обоих случаях высота полки составляет 0,5-0,6 мм

Профили для перегородок обычно более широкие. Их размеры следующие:

  • Профили марки UW могут иметь ширину 50,75,100 мм. Длина таких профилей 3000 мм или 4000 мм. Масса каждого профиля достигает 2,19-3,88 кг в зависимости от остальных габаритных показателей
  • Стоечные профили CW в зависимости от назначения имеют размеры:
    • 48,8х3000х50
    • 73,8х3000х50
    • 98,8х3000х50

Также могут выпускаться профили этого типа с длиной 4000 мм и теми же параметрами ширины и высоты полки. Во всех случаях толщина металла не менее 0,5-,6 мм.

Размеры разных видов профилей для гипсокартона

Виды металлических профилей

Этот главный материал для конструкции бывает разных видов. Четыре вида нужны для возведения опоры конструкции и созданы из листовой стали.

Направляющий

Применяют для того, чтобы сделать перегородки или облагородить стены, выступая в роли направляющей, на которую необходимо закреплять сами стойки.

Стоечный

Выступает главным материалом для стен и ограждений. Закрепляется внутри направляющего, который находится вокруг пространства для работы. Различается от других тем, что выполнен в форме буквы «С».

Потолочный

Используют для крепления материала на потолке. Закрепляется при помощи специализированного крепления, в отличии от стоечного. У него есть специальные вырезы, которые дают материалу жесткость.

Направляющий потолочный

Применяют для того, чтобы сделать каркасы на потолке, является направляющей для всей структуры. Бока профиля имеют ребра жесткости, а посередине материала находятся дырки для крепления дюбелями.

Усиленный

Необходим для того, чтобы смонтировать проход. Выполнен из прочной стали, которая не подвержена гниению.

Угловой

Используют на боках структуры, чтобы предотвратить ее поломку во время использования. Бока материала также обладают дырочками для того, чтобы в них попала штукатурка или шпатлевка, и профиль надежно закрепился.

Маячковый

Применяют для создания гладкой стены при нанесении штукатурки. Производят из прочной оцинкованной стали, которая не подвержена гниению.

Арочный

Обычно этот материал производят с использованием потолочного профиля. Есть две разновидности материала, который применяется для необычных кривых структур или колонн. Такой материал очень просто гнется, если это нужно. Металлический профиль размеры имеет следующие: вогнутый обладает длиной в 3 тыс. мм, выпуклый — 6 тыс. мм.

Общие положения

Пожалуй, наибольшую популярность среди отделки потолков уверенно занял Гипсокартон. И этому есть несколько причин:

  1. Возможность выровнять любые неровности перекрытия.
  2. Небольшой вес всей конструкции.
  3. Можно закрепить к любой конструкции перекрытия: дерево, бетон, металл.
  4. Скорость монтажа: на комнату 10-30 м2 два человека потратят 1-2 дня.
  5. Возможность сделать точечное освещение
  6. Хорошая устойчивость к возникновению трещин, при условии соблюдения всех правил.

Однако следует помнить: обшивка гипсокартоном всегда занимает как минимум 50 мм от высоты помещения. Т.е

следует осторожно применять в помещениях меньше 2.50 м

Попробуем же разобраться, как смонтировать гипсокартон на потолок, чтобы обернуть себе на пользу все Плюсы.

Важно! Распространенное мнение, что 9 мм ГКЛ нужен для потолков – ошибочно, для потолков также необходимо применять 12,5 мм листы! Это информация, которую дает производитель, а не продавец в магазине, который вряд ли, практикует применение ГКЛ. Аналогично обшивке стен гипсокартоном на металлических профилях, каркасом для потолка являются профили UD и CD

Аналогично обшивке стен гипсокартоном на металлических профилях, каркасом для потолка являются профили UD и CD.

Профили для гипсокартона UD(слева) и CD(справа)

Металлический профиль для перегородки из гипсокартона

Любая перегородка из гипсокартона имеет основу «скелет» для крепления листов ГКЛ. Сами листы достаточно увесистые и каркас для их крепления должен быть надёжным. Профиль для перегородки из гипсокартона хорошо справляется с такой нагрузкой. Конструкции получаются достаточно крепкие и идеально ровные.

Профили различаются по видам и размерам, для них необходимы соединительные элементы, которые дополнят конструкцию большей надёжностью и соединяют каркас:

  • Направляющий профиль используется для крепления каркаса к потолку и полу;
  • Стоечный составляет основу каркаса;
  • Профиль перемычный соединяет стоечные профиля;
  • Потолочный;
  • Угловой элемент накладной;
  • Подвесы;
  • Соединитель одноуровневый;
  • Соединитель двухуровневый;
  • Гибкий арочный профиль используется для создания арок;
  • Отрез для удлинения.

Арочный профиль

Назначение арочного профиля. Часто при отделке помещений требуется сделать дверной проем в виде арки или закруглить стену. В этих случаях используется арочный профиль. Он легко сгибается по одной стороне, что и позволяет делать ровные закругления.

Арочный профиль для гипсокартона

Арочный профиль своими руками. Если в продаже отсутствует арочный профиль, его можно сделать своими руками из направляющего профиля. Болгаркой или ножницами по металлу боковые стенки профиля режутся до основания с шагом не более 5см. Ваш арочный профиль готов.

Арочный профиль для гипсокартона своими руками

Виды и размеры профилей для гипсокартона

Любой специалист, ознакомившись с проектом конструкции из гипсокартона, задается вопросом – какие материалы потребуются при изготовлении ее каркаса. Естественно, для «знающего» человека решение этой задачи не составит абсолютно никакого труда, но как быть начинающему домашнему мастеру? Мы решили помочь умельцам, которые будут собирать каркас впервые, рассмотрев в нашей статье разновидности профиля для гипсокартона и его размеры.

1 — UD; 2 — CD; 3 — CW; 4 — UW

Отметим, что рассказ только о видах металлопрофилей для гипсокартона, как об одном элементе конструкции, на наш взгляд, не принесет особой практической пользы. Поэтому мы решили добавить сюда описание крепежа и сопутствующих материалов, применяемых при различных способах монтажа каркаса.
