Что такое smd светодиод, его разновидности и обзор 14 моделей

Каковы основные характеристики светодиодов?

При выборе таких элементов для той или иной цели, каждый обращает внимание на их технические данные. Основное, на что следует обратить внимание, приобретая приборы на их основе:

• ток потребления;
• номинальное напряжение;
• потребляемая мощность;
• температура цвета;
• сила светового потока.

Это то, что мы можем увидеть на маркировке светодиодных ламп. На самом же деле, характеристик намного больше. О них сейчас и поговорим.

Ток потребления светодиода – что это такое

Ток потребления светодиода равен 0.02 А. Но это относится лишь к элементам с одним кристаллом. Существуют и более мощные световые диоды, в составе которых может быть 2, 3 и даже 4 кристалла. В этом случае ток потребления будет увеличиваться, кратно числу чипов. Именно этот параметр и диктует необходимость подбора резистора, который впаивается на вводе. В этом случае сопротивление светодиода не дает высокому току мгновенно сжечь LED элемент. Это может произойти по причине высокого тока сети.

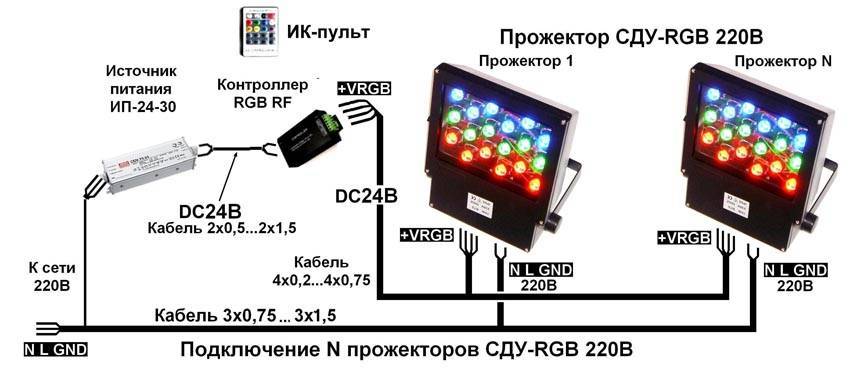

RGB прожекторы с контроллером и пультом ДУ действительно хороши

Номинальное напряжение

Напряжение светодиода имеет прямую зависимость от его цвета. Это происходит по причине разности материалов для их изготовления. Рассмотрим эту зависимость.

Сопротивление световых диодов

Сам по себе один и тот же светодиод может иметь различное сопротивление. Меняется оно в зависимости от включения в цепь. В одну сторону – около 1 кОм, в другую – несколько МОм. Но здесь есть свой нюанс. Сопротивление светодиода нелинейно. Это значит, что оно может изменяться в зависимости от подаваемого на него напряжения. Чем выше напряжение, тем ниже будет сопротивление.

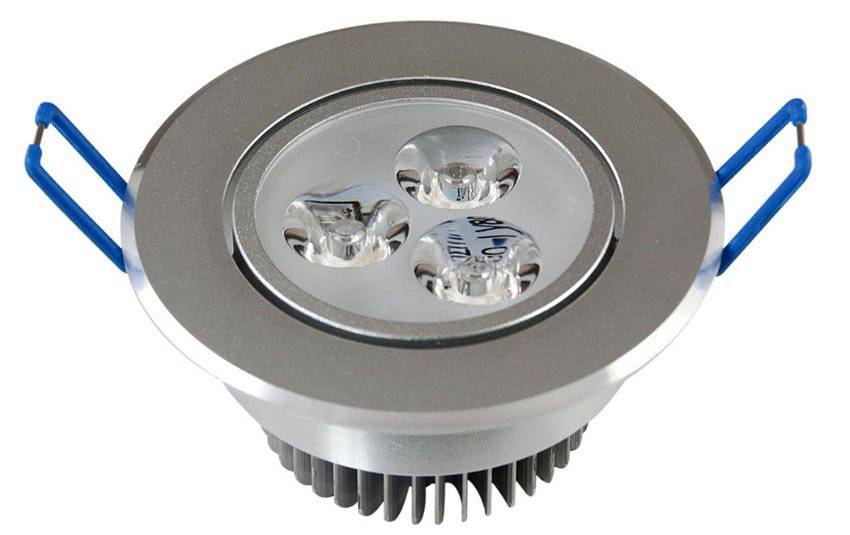

Точечный потолочный светильник на диодах очень экономичен

Светоотдача и угол свечения

Угол светового потока светодиодов может различаться, в зависимости от их формы и материала изготовления. Он не может превышать 120. По этой причине, если требуется большее рассеивание, применяют специальные отражатели и линзы. Это качество «направленного света» и способствует наибольшей силе светового потока, которая может достигать 300-350 Лм у одного светодиода на 3 Вт.

Мощность светодиодных ламп

Мощность светодиода – величина сугубо индивидуальная. Она может варьироваться в диапазоне от 0.5 до 3 Вт. Определить ее можно по закону Ома P = I×U, где I – сила тока, а U – напряжение светодиода.

Мощность – довольно важный показатель. Особенно когда необходимо рассчитать какой блок питания необходим для того или иного количества элементов.

Цветовая температура

Этот параметр схож с другими лампами. Наиболее приближены то температурному спектру к светодиодным люминесцентные лампы. Измеряется цветовая температура в К (Кельвин). Свечение может быть теплым (2700-3000К), нейтральным (3500-4000К) или холодным (5700-7000К). На самом деле оттенков много больше, здесь указаны основные.

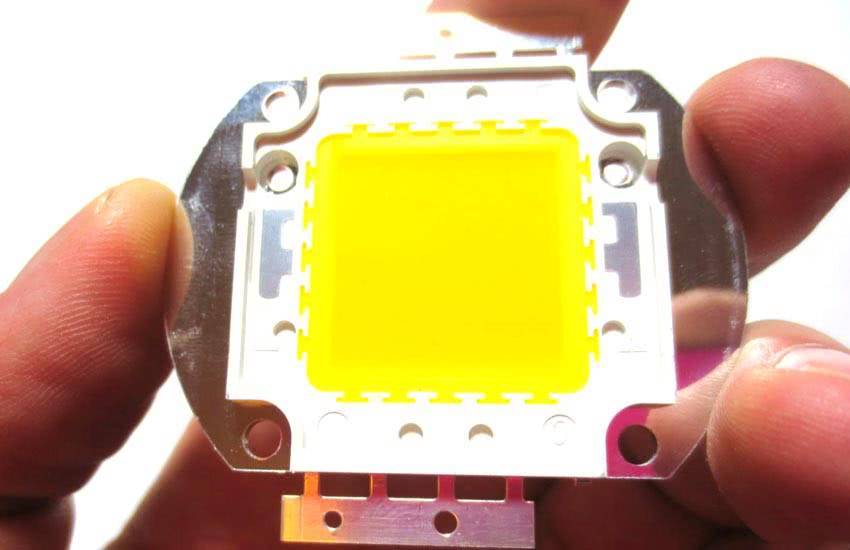

На такой платформе могут быть сотни кристаллов

Размер чипа LED элемента

Этот параметр самостоятельно измерить при покупке не удастся и сейчас уважаемому читателю станет понятно почему. Самые распространенные размеры – это 45х45 mil и 30х30 mil (соответствуют 1 Вт), 24х40 mil (0.75 Вт) и 24х24 mil (0.5 Вт). Если перевести в более привычную систему измерений, то 30х30 mil будут равны 0.762х0.762мм.

Чипов (кристаллов) в одном светодиоде может быть много. Если элемент не имеет слоя люминофора (RGB – цветной), то количество кристаллов можно подсчитать.

Важно! Не стоит приобретать очень дешевые светодиоды китайского производства. Они могут оказаться не только низкого качества, но и характеристики их чаще всего завышены.
Подделку довольно тяжело отличить от оригинала при покупке

Маркировка Philips

Маркировку данной фирмы рассмотрим на примере известного LED – Luxeon Rebel. Его маркировка: LXML-ABCD-EFGH

• LXML – серия;
• A – тип распределения света (P для распределения Lambertian);
• B – излучаемый цвет (W – белый, от слова White);
• С – белый цвет (С – холодный, N – нейтральный, W – теплый);
• D – номинальный ток (I для тока 350 мА);
• E – разряд зарезервирован для будущих версий LED;
• FGH – световой поток измеряемый в люменах.

К примеру, белый светодиод с номинальным током 350 мА будет иметь маркировку: LXML-PWxI-0xxx.

LED Luxeon похожих серий имеют аналогичную маркировку. В общих чертах можно сказать, что маркировка данного диода очень информативна в сравнении с другими производителями.

Преимущества светодиодного освещения

Будучи относительно новой технологией, светодиоды в большинстве случаев лучше многих источников освещения по качеству света, энергооэффективности, экологичности и рентабельности. Характеристики светодиодов превосходят параметры ламп высокого накаливания практически во всех областях применения, но такое освещение еще не может решить всех поставленных задач. Диоды белого оттенка уже прекрасно зарекомендовали себя как альтернатива люминесцентным трубчатым и лампам высокого давления. Но еще должно пройти небольшое количество времени, пока такие технологии начнут использовать в системе общественного пользования.

Маркировка отечественных диодов

Диоды российского производства по-своему маркировались в разные периоды. Стандарт постоянно менялся, до утверждения современной системы было разработано три варианта. По-разному маркировали диоды малой и большой мощности. Сочетаниям букв и цифр соответствуют цветовые символы, согласно таблице.

Маркировка российских диодов

Старая система обозначений

Что такое диод — принцип работы и устройство

Наименее информативная, с точки зрения современного разнообразия диодов, маркировка применялась до 1964 года. В нее входило всего три элемента:

• буква «Д» – диод полупроводниковый;
• номер, указывающий на особенности устройства диода и его назначение;
• буква, определяющая разновидность (при ее наличии).

Вся полезная информация кодировалась во второй части – серийном номере. Например, номер до 200 означал, что диод точечный, от 200 до 400 – плоскостный; стабилитронам присваивали значение от 801 до 900 и так далее. Ориентироваться в такой системе было сложно.

В 1964 году систему усовершенствовали. В начале кода разместили указание на материал изготовления: 1, 2, 3 или Г, К, А – для германия, кремния и арсенида галлия, соответственно. Следующая буква означала тип прибора:

• варикап – В;
• стабилитрон – С;
• диоды с высокими значениями рабочей частоты – А;
• выпрямители и диодные мосты – Д.

Затем шел серийный номер, но относился он уже к конкретному подклассу. Это позволяло разделить, например, туннельный диод на несколько групп: генераторные (до 299), переключательные (до 399) и обращенные (до 499). При этом у стабилитронов номер указывал на стабилизационное напряжение. Например, 1С273 можно расшифровать так:

• 1 – германиевый;
• С – стабилитрон;
• 273 – малой мощности, напряжение стабилизации – 73 В.

В конце могла стоять буква, означающая разновидность прибора, как и в первом варианте. Такая маркировка была более удобной, однако технологический прогресс и появление новых типов диодов потребовали очередной доработки.

Новая система обозначений

Для современных моделей отечественных диодов используют новый принцип маркировки, основанный на нескольких отраслевых стандартах. Без изменений остались обозначение материала полупроводника и категории диода. Изменения коснулись трехзначного номера, определяющего принцип работы.

Рассматривать его отдельно нельзя, так как для каждого типа диода подразумевают особое разделение по техническим параметрам. Например:

• импульсные диоды – первая цифра означает время восстановления (от менее 1 нс до 500 и более);
• выпрямители – среднее значение прямого тока;
• стабилитроны – разная мощность (от 1 до 3 – менее 0,3 Вт, от 4 до 6 – до 5 Вт) и напряжение стабилизации (менее 10 В, до 100, более 100).

Следующие цифры, в отличие от старой системы, указывают номер разработки – характеристики конкретного диода в них не заложены. Если внутри класса диода есть дальнейшее разделение, после номера идет соответствующая литера.

Важно! В зависимости от назначения диода, в маркировке могут присутствовать дополнительные элементы, например, цифра на бескорпусном устройстве, определяющая особенности конструкции

4 Feron

3-ступенчатый контроль. Цена-качество Страна: Россия (производится в Китае) Рейтинг (2018): 4.6

Светотехника «Ферон» представлена на российском рынке с 1999 года. Произведенная на современном оборудовании продукция всецело соответствует принятым стандартам качества. Фирма осуществляет трехступенчатый контроль на всех этапах создания товаров. В ассортименте марки порядка 100 моделей светодиодных ламп.

Одна из особенностей бренда – выпуск ламп различного свечения: белый, дневной, зеленый, красный, мультиколор, синий, сине-белый, теплый белый. Энергосберегающие LED-лампы данного производителя ярко светят, при этом не напрягают глаза. В отзывах указывают, что лампы для дома на ура работают даже по истечении гарантийного срока – не перегорели, не потускнели за несколько лет активного использования. Товары фирмы по праву претендуют на звание лучшего соотношения цены и качества.

Особенности

По мере исследования китайских SMD LED нового формата этот раздел можно расширять бесконечно. Пока больше всего вопросов к мощности потребления. Приобретая, к примеру, несколько SMD 5730 для сборки светильника своими руками или линейку на SMD 3014 пользователь рассчитывает получить световой поток, приведенный в data sheet. Однако нередко простой замер тока нагрузки и несложные вычисления показывают, что реальная мощность одного светодиода ниже в 3–4 раза. Почему так?

Потому что размер 5,7 на 3,0 мм не означает, что внутри смонтирован соответствующий кристалл. Таким искусным способом китайцы вводят покупателей в заблуждение. Самое интересное то, что у покупателя практически нет выбора. Найти фирменный товар с правильно подобранными параметрами сложно.

У всех моделей светодиодов значения светового потока указаны для цветовой температуры 5000–5500°K. Более тёплые тона будут иметь светоотдачу меньше на 10%, а более холодные – больше на 10%. Кроме этого стоит помнить о погрешности во время тестирования, которая может достигать 7%. Так что не удивляйтесь, если вместо заявленных 50 люмен чип выдаст не больше 43 лм.

В дешёвых монохроматических светодиодных лентах SMD 5050 можно увидеть, как все три чипа одного светодиода включены в параллель и запитаны от одного резистора. Такой подход упрощает разводку токоведущих дорожек гибкой печатной платы, уменьшает количество используемых резисторов, а значит, снижает затраты на производство. Конечно, срок службы такой ленты тоже снижается.

Китайские умельцы научились создавать SMD светодиоды любой произвольной формы, в чём можно легко убедиться. Достаточно снять защитный рассеиватель с нескольких лампочек разных фирм (цоколь Е14, Е27) и прочесть тип установленного светодиода на плате. Кажется, разнообразию нет предела. Технические характеристики подобных чипов предугадать невозможно.

Размеры SMD светодиодов

Типоразмеры SMD светодиодов, в какой-то мере определяют параметры изделия. Видов их существует множество, но к наиболее популярным относят следующие 6.

Таблица включает лишь основные параметры, но позволяет сравнить световой поток и мощность прибора.

Важно! Мощность светового потока зависит от цвета светодиода. Универсальные пластиковые клипсы для автомобиля

Универсальные пластиковые клипсы для автомобиля

Помимо перечисленных, выпускают еще и множество светодиодов в 3 и 6 вольт, использующихся для подсветки LED-телевизоров, компьютерных мониторов, планшетов, смартфонов.

Светодиод SMD 5630: особенности и характеристики

Светодиод SMD 5630 – представляет класс высокоэффективных светодиодов средней мощности, предназначенных для поверхностного монтажа.

SMD 5630 производства Philips, Epistar, Samsung отличаются высоким коэффициентом цветопередачи, что позволяет конструировать на их основе светильники для качественного освещения внутри помещений.

В качестве примера рассмотрим светодиод LUXEON 5630 Mid-Power, выпускаемый компанией Philips lumileds.

Конструктивные особенности

SMD 5630 выполнен в корпусе размером 5,6х3,0х0,9 мм.

Электрический контакт осуществляется через 4 вывода, как показано на рисунке.

Они имеют следующее назначение:

• 1 – катод;
• 2 – катод;
• 3 – анод;
• 4 – не задействован.

По центру нижней части корпуса SMD 5630 предусмотрена контактная площадка размером 1,62х1,28 мм, предназначенная для эффективного отвода тепла от излучающего кристалла.

Во время монтажа она обязательно должна быть припаяна к печатной плате. При этом контакт теплоотвода электрически должен быть изолирован от анода и катода.

Для визуального определения анода и катода со стороны выводов катода на люминофоре имеется срез.

Технические характеристики

Белые светодиоды SMD 5630 на номинальном токе 100 мА излучают световой поток от 32 лм (2700К) до 36 лм (6500К). При этом падение напряжения на p-n-переходе может варьироваться от 2,9 до 3,4 В.

Для своих светодиодов Philips lumileds гарантирует коэффициент цветопередачи CRI не ниже 80 ед. и угол рассеивания света 2ϴ1/2 равный 120°.

Для пайки рекомендуется использовать низкотемпературные оловянные сплавы, придерживаясь международного стандарта JEDEC J-020B. Пайку светодиодов следует производить при температуре не выше 260°C на протяжении не более 10 сек.

Зависимость прямого напряжения от протекающего тока показана на вольт-амперной характеристике (t=25°C). Из приведенного графика следует, что падение напряжения на номинальном токе для большинства белых светодиодов SMD 5630 составляет 3,1 В. Яркость светодиода напрямую зависит от соблюдения его температурного режима работы. Как видно из графика повышение температуры в точках припоя до 85°C вызывает снижение светового потока примерно на 15%

В связи с этим очень важно избегать перегрева кристалла. Например, светодиодную ленту на SMD 5630 нужно обязательно клеить на алюминиевый профиль. На следующем графике показана зависимость светового потока от величины прямого тока

Полная светоотдача обеспечивается на токе 100 мА. При этом производитель светодиодов делает акцент на том, что замеры в контрольных точках с последующим построением характеристики производились при температуре 25°C

На следующем графике показана зависимость светового потока от величины прямого тока. Полная светоотдача обеспечивается на токе 100 мА. При этом производитель светодиодов делает акцент на том, что замеры в контрольных точках с последующим построением характеристики производились при температуре 25°C.

Область применения

Так же как и SMD 5730, светодиоды SMD 5630 устойчивы к вибрации и резким перепадам температуры (-40/+65°C), что в значительной мере расширяет их сферу применения.

Благодаря высоким эксплуатационным показателям, данный тип светодиодов устанавливают в светильники уличного, промышленного и аварийного освещения. В розничной торговой сети можно свободно купить светодиодные ленты и модули на 12 В, а также линейки на 220 В, собранные на базе SMD 5630.

Опираясь на технические данные, радиолюбителям будет несложно произвести расчёты и своими руками сделать подсветку на светодиодах SMD 5630.

К сожалению, найти в продаже фирменные светодиоды форм-фактора 5630 непросто. Вместо них на рынке превалируют китайские аналоги с сильно заниженными техническими характеристиками.

Такое несоответствие параметров объясняется установкой в корпус 5,6х3,0 мм кристалла значительно меньших размеров, который не может длительно пропускать ток в 150 мА.

Поэтому производители светодиодных ламп и лент, собранных на поддельных SMD 5630, подбирают рабочий ток на своё усмотрение, в результате чего снижается срок службы изделия.

Маркировка Samsung

На пике производства светоизлучающих диодов эта фирма была лидером по производству и занимала лидирующие позиции на рынке. Сегодня Samsung сдала позиции, но по-прежнему остается на рынке, т.к. зарекомендовала себя, как компания, выпускающая качественную продукцию. Маркировка состоит из 18 символов:

• 1, 2 – буквы SP, означающие «Samsung Package» — это значение постоянное и не меняется;
• 3 – мощность светодиода имеет два популярных значения: H (high) – высокая, M (middle) – средняя, в редких случаях на этом месте может оказаться другой символ: B – для светодиодов подсветки, F — для вспышек фотокамер и другие;
• 4, 5 – цвет излучаемого света: WH (white) – белый;
• 6 – версия изделия (кодируется буквой);
• 7,8 – обозначение изделия;
• 9 – тип линзы D (dome) – куполообразная;
• 10 – мощность в ваттах, в нашем случае – 3 Вт;
• 11 – разряд зарезервирован;
• 12 – индекс цветопередачи CRI: 1 – min 68, 3 – min 70, 4 – min 75, 5 – min 80, 7 – min 90;
• 13, 14 – прямое падение напряжения, кодируется буквой и цифрой в соответствии с таблицей, представленной на фото;
• 15, 16 – коррелированная световая температура CCT, значения закодированы в соответствии с таблицей, представленной на фото;
• 17,18 – номинальный световой поток, соответствие кодировки цвету смотрите на фото ниже;

Применение SMD светодиодов

Используют светодиодные лампы настолько широко, что перечислить все сферы применения невозможно.

Чаще всего приборы такого рода встречаются в следующих изделиях:

• карманные и тактические фонарики – здесь ставят светодиодные лампы в 6 вольт;
• лампы и поворотники на автомобилях;
• бытовые осветительные изделия разных видов;
• декоративная подсветка, монтируемая как внутри здания, так и снаружи, применяют кристаллы, генерирующие разный цвет;
• вывески, указатели, светофоры, рекламные щиты;
• необыкновенно популярны SMD светодиоды в ландшафтном дизайне, элементы не боятся вибрации и низкой температуры, что позволяет организовать самые интересные варианты подсветки;
• слаботочные модификации активно используют для индикации.

В каждом случае подбирают диоды необходимой мощности. При этом учитывают цвет светового потока.

Таблица напряжения светодиодов

Чтобы светодиод обеспечивал при работе все характеристики, заданные его конструкцией и технологией изготовления, ему нужно обеспечить расчетное электропитание. Например, подать на его анод и катод напряжение, которое будет немного больше прямого напряжения p-n перехода. Избыток напряжения следует «погасить» на последовательно включенном резисторе. Резистор называется токоограничивающим. Он служит для того, чтобы не допустить превышения тока через p-n переход.

Таблица. Прямое напряжение p-n перехода светодиода цветного свечения.

Мощные светодиоды, их характеристики

Мощные светодиоды на основе COB-матриц. У крупных моделей в углах корпуса имеются отверстия для крепления. Модели небольших размеров крепятся пайкой на печатную плату.

В дополнение к обычным характеристикам светодиодов у мощных моделей добавляются несколько дополнительных характеристик:

• номинальная мощность, Вт;
• размер чипа, мм;
• номинальный рабочий ток кристалла или матрицы;
• срок службы, связанный со стандартами L 70, L80 и др.

Маломощные светодиоды

По величине потребляемой мощности – это светодиоды от 0,05 до 0,5 Вт, рабочий ток – 20-60 мА (средней мощности – 0,5-3 Вт, ток 0,1-0,7 А, большой – более 3 Вт, ток 1 А и более).

Конструктивно к маломощным светодиодам относятся несколько групп LED-излучателей света:

• светодиоды в корпусах SMD обычные и сверхъяркие;
• диоды типа DIP в цилиндрических корпусах – для монтажа в отверстия печатных плат;
• в корпусах типа «пиранья» – для монтажа в отверстия.

Маломощные светодиоды в разных корпусах.

На картинке светодиоды сверху вниз:

1. В цилиндрических корпусах типа DIP – с гибкими проволочными выводами для пайки в отверстия платы.
2. В корпусах типа «пиранья», они же Superflux, пайка в отверстия.
3. В корпусах с планарными выводами для монтажа на контактные площадки одно- и двухсторонних печатных плат или в «колодцы» многослойных плат.

Особенности лент SMD 5050

Светодиоды этой серии имеют размер 5х5 мм и световой поток, зависящий от цвета, который располагается в диапазоне от 2 до 8 люменов. Также их можно поделить по степени влагозащиты — IP20 и IP65, так как они имеют два разных вида покрытий, а именно — полиуретановое и силиконовое. Первые можно размещать только внутри помещения, а вторые, соответственно, подойдут уже и для улицы, так как им не страшна излишняя влажность.

Светодиоды 5050, характеристики и свойства которых помогают создать яркий свет, состоят из трех кристаллов с разными или одинаковыми диодами в одном корпусе. Разноцветные лампы получили название RGB (красный-зеленый-синий), после подключения контроллеров в них можно получить самые разные цвета.

Основными техническими характеристиками являются:

— прозрачное и жесткое полиуретановое покрытие; — качественная пайка; — число светодиодов на 1 метр составляет 60 штук; — кратность резки — 3 кристалла, которая составляет 50 мм; — ширина, длина, высота в мм 10 х 5000 х 3; — блок питания подключается к12V либо к 24V DC.

Типовая классификация

К типам светодиодов можно отнести:

• одиночные светодиоды на одном кристалле большой мощности (COB-матрице);
• пары светодиодов в одном корпусе – индикаторные диоды, мигающие попеременно двумя цветами, например, красным и желтым;
• тройки или триады излучателей трех основных цветов – красного, зеленого и синего или RGB: Red – Красный, Green – Зеленый, Blue – Синий.

Трехкристальный светодиод в SMD-корпусе для монтажа на поверхности печатной платы.

Если в трехкристальном светодиоде кристаллы одного цвета свечения – имеем сверхъяркий светодиод. При разных цветах света кристалла получаем RGB-триаду или многоцветный управляемый светоизлучающий прибор.

SMD – аббревиатура от английского словосочетания Surface Mounted Device, устройство поверхностного монтажа. Используется для автоматизации размещения и пайки электронных компонентов на печатных платах, в т.ч. и светодиодов. Применяют в лентах, линейках, модулях и обычных печатных платах.

К основным цветам относится и пара цветов YB – Yellow, желтый и Blue, синий. Есть и другие комбинации цветов, дающих после смешивания белый цвет.

Мощные светодиоды на основе COB-матриц

У крупных моделей в углах корпуса имеются отверстия для крепления. Модели небольших размеров крепятся пайкой на печатную плату.

В дополнение к обычным характеристикам светодиодов у мощных моделей добавляются несколько дополнительных параметров:

• номинальная мощность, Вт;
• размер чипа, мм;
• номинальный рабочий ток кристалла или матрицы;
• срок службы, связанный со стандартами L 70, L80 и др.

Маломощные светодиоды

По величине потребляемой мощности – это светодиоды от 0,05 до 0,5 Вт, рабочий ток – 20-60 мА (средней мощности – 0,5-3 Вт, ток 0,1-0,7 А, большой – более 3 Вт, ток 1 А и более).

Конструктивно к маломощным светодиодам относятся несколько групп LED-излучателей света:

• светодиоды в корпусах SMD обычные и сверхъяркие;
• диоды типа DIP в цилиндрических корпусах – для монтажа в отверстия печатных плат;
• в корпусах типа «пиранья» – для монтажа в отверстия.

Маломощные светодиоды в разных корпусах.

На картинке светодиоды сверху вниз:

1. В цилиндрических корпусах типа DIP – с гибкими проволочными выводами для пайки в отверстия платы.
2. В корпусах типа «пиранья», они же Superflux, пайка в отверстия.
3. В корпусах с планарными выводами для монтажа на контактные площадки одно- и двухсторонних печатных плат или в «колодцы» многослойных плат.

https://youtube.com/watch?v=C3fpuhckkVI

Маркировка ксеноновых фар

В последнее время большой популярностью у отечественных автомобилистов стали пользоваться ксеноновые фары. У них есть ряд преимуществ перед классическими галогенными источниками света. У них разный тип вилки — D2R (т.н. рефлектор) или D2S (т.н. прожектор), и температура накаливания ниже 5000 К (цифра 2 в маркировке соответствует второму поколению ламп, а цифра 1 — соответственно первый, но по понятным причинам их нет сейчас слишком часто)

Обратите внимание, что установка ксеноновых ламп должна выполняться правильно, то есть в соответствии с действующими нормами и правилами. По этой причине лучше установить ксеноновую фару в специализированной мастерской

Ниже приведены специальные обозначения галогенных фар, по которым можно определить, можно ли вместо них устанавливать ксеноновые лампы:

• DC / DR. Эта фара имеет отдельный источник ближнего и дальнего света. Эту маркировку можно также наносить на газоразрядные лампы. Поэтому вместо них можно установить ксеноновые фары, но в соответствии с вышеупомянутыми правилами.
• DC / HR. Такие фары приспособлены для установки газоразрядных ламп ближнего света. Следовательно, эти лампы нельзя устанавливать в фары других типов.
• HC / HR. Эта маркировка наносится на фары японских автомобилей. Это означает, что вместо галогенных фар они могут быть оснащены ксеноновыми фарами. При наличии аналогичной таблички на европейском или американском автомобиле установка ксеноновых ламп запрещена! Поэтому можно использовать только галогенные фары. Это касается как ближнего, так и дальнего света.

Иногда перед вышеупомянутыми символами ставятся цифры (например, 04). Этот номер указывает на то, что документация и конструкция фары были изменены в соответствии с требованиями правил ЕЭК ООН, причем этот номер стоит перед символами.

Что касается мест, где должна отображаться информация о фарах, для ксеноновых фар их может быть три:

• прямо на стекле с внутренней стороны;
• в верхней части стеклянной или пластиковой крышки фары обычно необходимо открыть капот автомобиля, чтобы проверить соответствующую информацию;
• на задней стороне оконной крышки.

Ксеноновые лампы также имеют несколько индивидуальных маркировок. Среди них несколько английских букв:

• В стороне;
• Б — противотуманные фары;
• С — ближний свет;
• R — дальний свет;
• C / R (CR) — для использования в фарах как в качестве источника света ближнего и дальнего света.

Наклейка на ксеноновые фары

В последнее время тема самостоятельного изготовления наклеек на фары набирает популярность у автовладельцев, которые установили ксеноновые фары не на заводе, а в процессе эксплуатации своих автомобилей. В частности, это касается «ксенона», который был переделан, т. Е. Заменены или установлены нормальные ксеноновые линзы (для оптики производитель фары или автомобиля не вносит никаких изменений в соответствующую наклейку).

Делая своими руками наклейки на ксеноновые фары, обязательно нужно знать следующие параметры:

Какие линзы были установлены — билинза или обычные моно.
Используется в лампах фар — для ближнего света, для дальнего света, для указателя поворота, дальнего света, типа цоколя и так далее

Обратите внимание, что для китайских объективов Plug-n-play на наклейке нельзя указать китайский объектив и основание.галоген (тип H1, H4 и другие). Также при их установке необходимо скрыть их проводку, потому что такие устройства легко распознать по внешнему виду (установке) и у них возникнут проблемы при осмотре ГСДП.
Геометрические размеры наклейки

Он должен точно прилегать к корпусу фары и давать полную информацию при взгляде на него.
Производитель фар (их сегодня много).
Дополнительная информация, такая как дата производства фары.

SMD светодиоды – что это такое

LED SMD – светодиодные лампы поверхностного монтажа. Главное их отличие от обычных диодов – способ установки, что обуславливает конструкционные особенности. В стандартном выводном варианте имеются длинные выводы для установки лампы через отверстия в плате. В SMD устройстве есть только контактные площадки – планерные выводы, поэтому изделие закрепляют прямо на плату. Этот способ и называют поверхностным монтажом. Установка диодов очень проста и может выполняться неспециалистом.

Такое решение имеет еще один существенный плюс. Характеристики SMD светодиодов включают большую световую мощность при низком потреблении электричества. Однако реализация такого достоинства требует очень хорошего теплоотведения. Массивные короткие выводы более эффективны и лучше отводят тепло. Кроме того, диод практически сидит на плате и передает тепло и ей.

SMD светодиоды более устойчивы к вибрациям и механическим повреждениям за счет более плотной «посадки».

Общее устройство и принцип работы SMD светодиодов

Этот вид светодиодов – плата, на поверхности которой закреплен кристалл, выращенный при помощи технологии металлоорганической эпитаксии. Самый важный этап производства – создание контактов и их покрытие пленками из металла.

Каждый диод монтируется в корпус, оснащается выводами, покрывается составом, отводящим или излучающим свет. Белые светодиоды покрываются люминофором. На кристалл устанавливается купол, фокусирующий свет. Тепло отводится через подложку, если диод мощный, устанавливается радиатор. Электрический ток превращается в свет в p-n- переходе (так же, как в любом другом диоде).

Основное преимущество СМД конструкции – максимальное приближение кристалла к подложке, отводящей тепло. На одну плату монтируется один или несколько светодиодов. Если в одном осветительном приборе их большое количество, свет достаточно мощный без установки дополнительных оптических систем. Достаточно обыкновенного стекла, потери из-за которого не превышают 8%.

Корпуса SMD отличаются по форме и размерам, они напрямую соединяются с монтажной платой при помощи контактной площадки.

Светодиодная лента на led 2835

Светодиодные ленты (СЛ) широко используются как для освещения, так и в декоративных целях. Поэтому об этом изделии, собранном на светодиодах smd 2835, стоит поговорить отдельно, как о наиболее популярном и доступном.

Светодиодная лента smd 2835 обычно собирается из smd светодиод мощностью 0.2 Вт, поскольку охлаждение более мощных приборов ленте с относительно тонкими токопроводящими дорожками весьма проблематично. Количество smd полупроводников на 1 м СЛ может быть разным – 60 или 120. Напряжение питания – 12, 24 или сеть 220 В, причем величина его зависит от конструктивного исполнения и наличия БП, а не от количества светодиодов на метр. У изделия с плотностью светодиодов 60 шт/м удельные мощность и светоотдача, естественно, будут в 2 раза ниже.

СЛ  на 60 (слева) и 120 smd светодиодов на метр

Важно. Светодиодная лента на smd светодиодах этого типа имеет относительно высокую мощность, а потому крепить ее нужно только на металлический (обычно алюминиевый) профиль, который будет служить радиатором

По конструктивному исполнению светодиодная лента различается на:

• герметичную;
• пылевлагозащищенную;
• слабозащищенную;
• без защиты.

Выбирая прибор, обязательно учти, в каких условиях ему придется работать. Покупай ленту только с соответствующей степенью защиты от окружающей среды.

Теперь по мощности и светоотдаче. Зная мощность одного светодиода, нетрудно посчитать удельную мощность самой СЛ. Для изделия с 60 диодами на 1 м удельная мощность будет составлять 0.2*60=15 Вт/м. Для 120-диодной ленты, соответственно, 30 Вт/м.

Естественно, эти расчеты справедливы лишь для фирменных изделий, изготовленных из настоящих светодиодов, а не из подделок. Но подвох здесь в том, что на мировом рынке 90% лент изготовлены именно на основе китайских smd 2835! Более того, нередко продавцы позиционируют их как «премиум», вводя в заблуждение покупателя. Как же определить, настоящий ли это «премиум» или тебе пытаются «впарить» маломощную подделку?

Как узнать мощность светодиодов, используемых в ленте

Прежде всего, цена. Стоимость маломощной ленты в разы отличается от цены на настоящее изделие. Далее, удельная мощность. Каждый, кто знаком с арифметикой, легко просчитает, какие светодиоды установлены в ленту. Для этого достаточно заглянуть в сопроводительную документацию и нажать 4 кнопки калькулятора.

Для эксперимента заходим в Интернет и смотрим на товар. Я зашел на с виду приличный сайт и выбрал две ленты: «премиум» и «эконом». Первая ровно в 6 раз дороже второй:

1. Светодиодная лента smd 2835 120 СW Premium.
2. Светодиодная лента smd 2835 120 CW Econom.

Характеристики первой:

• светодиодов на 1 м – 120;
• удельная мощность – 8.4 Вт/м;
• удельный световой поток – 635 лм/м;
• напряжение питания – 12 В.

Характеристики второй:

• светодиодов на 1 м – 120;
• удельная мощность – 9.6 Вт/м;
• удельный световой поток – 360 лм/м;
• напряжение питания – 12 В.

Посмотрим, что это за премиум. Рассчитываем мощность 1 светодиода: 8.4/120=0.07 Вт. Световой поток одного светодиода: 635/120=5.3 лм. Приплыли… Этот «премиум» собран на китайских светодиодах мощностью 0.09 Вт со световым потоком 8 лм. Причем, чтобы сие чудо проработало подольше, конструкторы обеспечили диодам  облегченный режим. Они сильно уменьшили потребляемую мощность токоограничивающими резисторами, что вызвало уменьшение светового потока в полтора раза.

Что же тогда вставили в ленту эконом? Считаем. Мощность светодиода: 9.6/120= 0.08 Вт. Световой поток рассчитывать не будем: очевидно, что он в 2 раза ниже, чем у предыдущей модели. Какой кристалл воткнули находчивые разработчики в корпус светодиода smd 2835? Об этом известно только самому производителю. Можно лишь предположить, что умельцы в корпус smd 2835 встроили кристалл из smd 3528, а то и из чего похуже. А может, они для привлекательности просто завысили удельную мощность, но забыли пересчитать световой поток, кто знает.

Как я уже говорил выше, низкокачественные подделки нередко сопровождаются документацией, в которой характеристики могут существенно завышаться. Поэтому метод расчета по заявленным характеристикам может не сработать. Здесь останется ориентироваться лишь на стоимость и на визуальную яркость.

Есть еще один вариант: измерить сопротивление токоограничивающего резистора, рассчитать ток через него, а по току судить о мощности включенных в его цепь светодиодов (обычно их 3, реже 5). Но этот метод требует специальных знаний, а потому здесь я его рассматривать не буду.

Похожие записи:

Направляющая для дрели или шуруповерта своими руками Как установить экран для ванной: пошаговая инструкция по установке Замена дверных замков москва Разрешение на строительство дома в снт в 2021 году Как построить русскую баню своими руками Масло для полков бани: эликсир долголетия
