Планировка мансарды от а до я

Какие существуют виды мансарды

Тип мансарды определяется проектом и пожеланиями жильцов. Представлены следующие основные виды: одноуровневые и двухуровневые.

Одноуровневые

На крыше легче обустроить именно одноуровневую мансарду. Она не требует длительных расчетов. Далее перечислены виды таких мансард, всего их три.

1. Мансарда под двускатной кровлей. За счет расположения полотен крыши ничто не препятствует схождению осадков. Поэтому данный вариант мансардной крыши наиболее прост и практичен.
2. Мансарда под ломаной крышей. Такую комнату обустроить немного сложнее, но она получается с ровными стенами и полноценным потолком. На фото такой дом выглядит оригинально.
3. Мансарда с выносными консолями. Самый трудоемкий в исполнении вариант мансардной крыши. Однако при такой разновидности кровли на чердаке получается большая комната. Навес, который получается из-за смещения крыши, нередко используют для сооружения веранды или гаража.

Двухуровневые

Двухуровневая мансарда содержит две комнаты, расположенные, как видно из названия, на разных уровнях. Иногда выделяется как отдельный проект. Отличается присутствием опор смешанного типа.

Устройство мансардной крыши

Мансардная крыша во многом схожа по этапам установки с обычной. Имея те же составляющие что и у нее:

• Мауэрлат — основной брус, предназначение которого перенос нагрузки со стропил на стены постройки;
• Балки перекрытия состоят из цельных длинных досок, составляющих мансардный пол одновременно с потолком нижнего этажа;
• Стойки — вертикальные опоры, их главная цель поддерживать систему стропил;
• Прогоны — горизонтальные поддерживающие опоры для стропил;
• Ригеля — поперечные горизонтальные элементы, для стягивания скатов крыши между собой, по-другому затяжки;
• Стропила доски, расположенные по основному контуру крыши;
• Подвеска — подвесная стойка, основная ее цель поддерживать затяжки и перераспределять между стропилами нагрузку;
• Обрешетка — листы фанеры, необходимы для будущей укладки на их поверхность кровельного покрытия;
• Кобылки — доски, крепятся вдоль в нижней части оси стропил их главное назначение образовать свес крыши.

Если подробно изучить всю информацию по устройству и установке стропильной системы, то проблем не возникнет.

Ломаная крыша своими руками: чертежи и фото ниже.

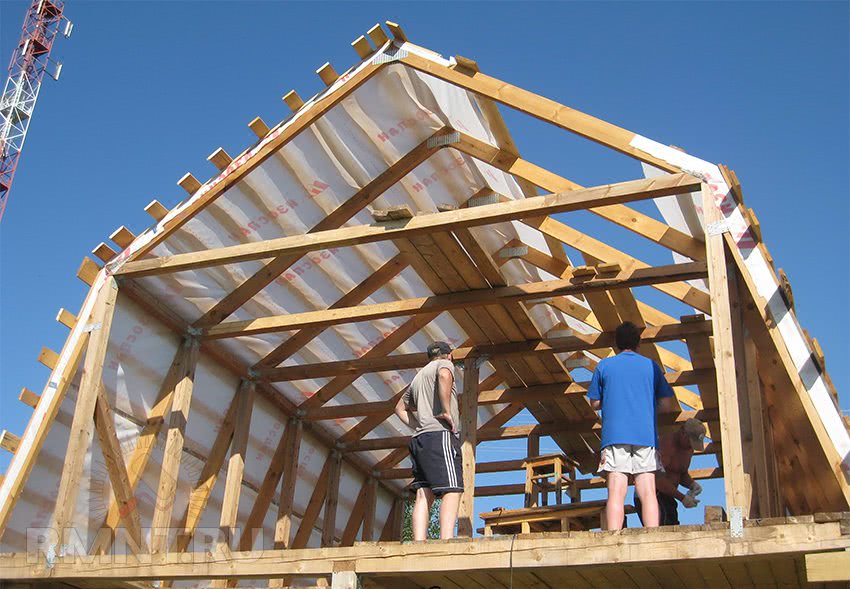

Устройство мансардной крыши

Строительство крыши-мансарды

Строительство мансардной крыши включает в себя монтаж стропил, укладку слоев гидро- и теплоизоляции, строительство обрешетки и финишную отделку крыши кровельным материалом.

Шаг 1. После того как будут построены стены дома, начинается создание стропильной системы мансарды. Стропила устанавливаются с выбранным шагом, опираясь на мауэрлат и коньковый брус.

Установка стропил

Стропила опираются на коньковой брус

Стропильная система

Шаг 2. Если дом строится по каркасной технологии, то проще всего элементы кровли собрать на земле, а потом поднять на крышу. Сборка конструкции производится из брусьев (100х50 мм – для каркасной части и 150х50 мм – для основания). Нижний элемент конструкции делится на два – находится середина. В каждую сторону от нее откладывается расстояние, равное половине ширины комнаты-мансарды.

Сборка элементов производится на земле

Нижний элемент конструкции разделен на две части

Шаг 3. Бруски такой же длины, как и высота будущей комнаты, приколачиваются к нижнему брусу в районе нанесенных крайних отметок.

Крепится брусок 220 см

Шаг 4. Приколачивается брусок, обозначающий потолок комнаты.

Элемент, обозначающий потолок комнаты

Шаг 5. На потолочном брусе снова находится середина, в районе которой приколачивается опора для стропил крыши. Чем этот брусок длиннее, тем круче будет скат крыши.

Опора для стропил

Шаг 6. На вертикальном брусе отмечается середина. Производится установка стропил-скатов крыши. Они будут идти от этого бруска, касаясь «стен» комнаты, до края крыши. Формируется конек крыши.

Устанавливаются стропила

Формируется конек крыши

Шаг 7. Система устанавливается на мауэрлат крыши над крыльцом. Такая же конструкция собирается и крепится с другой стороны крыши. По подобной схеме собираются другие части стропильной системы, которые также устанавливаются на предназначенное им место с определенным шагом.

Установка готовой конструкции

Стропильная система собрана

Шаг 8. Каркас мансарды обшивается пароизоляционным материалом, отдельные полосы которого укладываются внахлест, соединяясь между собой скотчем.

Стыки полос изоляционного материала проклеиваются скотчем

Шаг 9. Гидроизоляционный материал при помощи брусков и гвоздей фиксируется на стропильной системе.

Крепление материала к стропильной системе

Шаг 10. Кровля утепляется минеральной ватой, которая укладывается на гидроизоляционный материал между стропилинами.

Утепление крыши минеральной ватой

Шаг 11. Сверху утеплитель тоже закрывается гидроизоляционным материалом, полотна которого укладываются с нахлестом друг на друга не менее 15 см. Фиксация производится при помощи брусков.

Фиксация гидроизоляционного материала

Шаг 12. «Пирог» крыши зашивается плитами OSB или другим выравнивающим материалом. После этого производится монтаж кровельного материала.

Обшивка кровельного пирога плитами OSB

Особенности эксплуатации мансардных кровель

Крыша должна надёжно защищать не только мансарду, но и весь дом в целом. Поэтому для строительства нужно выбирать качественные материалы, не требующие тщательного ухода. При эксплуатации также стоит соблюдать такие правила:

• нельзя очищать крышу от снега острыми или очень тяжёлыми инструментами, что может привести к повреждению покрытия и протечкам;
• наружные дыры в кровле своевременно заделывают материалами, обеспечивающими гидроизоляцию;
• крыши любого типа обязательно оснащают водосточными системами для быстрого отвода влаги;
• внутренняя отделка крыши мансарды может быть максимально лёгкой и простой, что обеспечит быстрый ремонт в случае протечек.

Отделка стен вагонкой — экологичное и актуальное решение

Обеспечение надёжности и прочности крыши — важный момент при обустройстве мансарды и поэтому строительство мансардной кровли любого из представленных типов предполагает тщательное проектирование и выбор качественных материалов.

Стропильная система мансардной крыши. Чертежи классического варианта

Когда возникает вопрос, как сделать мансардную крышу дома своими руками, следует выбирать наиболее простой в исполнении и практичный для дальнейшей эксплуатации вариант. Поэтому для частных домов отдается предпочтение ломаным крышам.

Данная конструкция позволяет не только создать значительное по площади мансардное помещение, но и благодаря свесам, которые опускаются довольно низко, защитить верхнюю часть стен здания и фундамент от атмосферных осадков. К тому же это хорошее решение для создания оригинального экстерьера частного дома.

Угол наклона ломаной крыши зависит от региона, климатических условий и выбора кровельного материала. Классическая ломаная мансардная крыша, чертеж которой наглядно это отображает, имеет соотношение наклона верхних скатов к плоскости пола в 30 град., а нижних – 60 град. Угол наклона боковых поверхностей может колебаться от 45 до 80 град.

Классическая схема устройства стропильной системы мансардной крыши

Взяв за основу эти данные, параметры дома, и то, что высота потолка в мансардном помещении не должна быть меньше, чем 2 м, можно выполнить расчет всех параметров. В классическом варианте можно не учитывать нагрузку на боковые поверхности от осадков, поскольку они будут удерживаться в верхней части крыши.

Расчет мансардной крыши

На специализированных сайтах можно найти чертеж ломаной мансардной крыши своими руками для небольшого дома. Его можно взять за основу для выполнения будущих расчетов, куда входит расчет мансардного помещения, нагрузок, элементов стропильной конструкции и количество строительных материалов.

Для расчета мансардной крыши можно воспользоваться многолетним опытом специалистов, которые неоднократно возводили классическую ломаную крышу и могут подсказать, какой материал необходимо использовать. Именно от этого зависят многие параметры стропильного каркаса. Расчет необходимого количества пиломатериалов для создания стропильной системы сводится к определению высоты и ширины пролетов, и соответственно количеству деревянных брусков, которое умножается на их высоты.

Точное планирование и расчет схемы строительства — залог надежности и долговечности как самой крыши, так и всего здания

От ширины утеплителя зависит шаг между стропилами, который должен быть на 3 см меньше ширины теплоизоляционного материала, чтобы снизить количество отходов и упростить его монтаж. Доски для стропильных ног также подбираются с учетом толщины утеплительного материала. В случае использования базальтовой ваты, толщиной 200-250 мм и создания требуемого вентиляционного зазора в 20-30 мм, минимальная ширина доски составляет 230 мм. Толщина стропил должна быть более 50 мм.

Для балок и стоек следует выбирать брус с параметрами 100×100 мм, что позволит создать прочную и надежную конструкцию даже для зон, находящихся в сложных погодных условиях.

Для расчета количества изоляционных и кровельных материалов используются математические формулы определения площадей геометрических фигур, из которых формируется определенный тип мансардной кровли.

Сегодня в сети Интернет можно выполнить онлайн-расчет мансардной крыши. Для начала указывается тип мансардной крыши, схема стропильной системы, утеплительный и кровельный материал и вводятся запрашиваемые геометрические параметры. Для получения более точного результата следует воспользоваться услугами специалиста, который не только выполнит расчет всех нагрузок и размеров строительных элементов, но и подскажет какой материал лучше выбрать.

Для расчета мансардной крыши и количества необходимых материалов можно воспользоваться онлайн-калькулятором в сети Интернет

Этапы строительства двухскатной крыши с мансардой

Начинать любое строительство необходимо с точного расчета. Особенно эта часть важна для мансардных помещений – ведь и вверху и в нижней части дома будут находиться люди, в первую очередь, нужно позаботиться об их безопасности.

Часто непрофессиональные строители забывают о том, что принимать во внимание нужно не только вес строительным материалов, изоляции и утеплителя. Мансарду нужно будет отделывать, использовать тяжелые шпаклевки, напольное покрытие, потолочную отделку

Кроме того, в этой комнате будет располагаться мебель, а так же, здесь будут находиться люди. Все эти факторы обязательно учитываться при расчете максимально возможной нагрузки на крышу и ее конструктивные элементы.

Совет! Для новичков идеальным материалом для сборки стропильной системы станут современные металлические конструкции, которые соединяются шуруповертом как детский конструктор. Стоимость таких деталей, конечно, выше, чем привычной древесины, зато крышу из металла можно легко разобрать и переделать, при необходимости.

Изоляция кровли

В первую очередь, собранную из стропил крышу необходимо изолировать. Так как мансарда – жилое помещение, нужно подумать не только о стандартной тепло-, паро- и гидроизоляции, но и о защите комнаты от посторонних уличных звуков. Крыша будет находиться прямо над головой живущего в мансарде человека, поэтому шум ветра или капли дождя могут стать для него настоящей проблемой.

Проводить теплоизоляцию мансард можно либо по внешнему краю крыши, либо по внутреннему контуру самой мансарды. В первом случае нужно использовать влагостойкие непористые материалы, такие как минеральная вата, например. Для внутреннего утепления вполне подойдет любой утеплитель, типа пеноплекса, пенопласта или рулонных изоляций.

Обязательно необходимо выполнять пароизоляционный слой. В помещении под крышей будет находиться человек, там предполагается установка отопительных приборов, поэтому разница между наружной и внутренней температурами воздуха будет существенной. Это непременно приведет к конденсированию влажного теплого воздуха, намоканию теплоизоляции и стропильной системы. Чтобы предотвратить гниение и потери тепла, использую специальные пароизоляционные мембраны.

Гидроизоляционный слой укладывают сверху кровельного пирога – пленка призвана защищать дом от проникновения влаги снаружи.

Внимание! Достаточно сложно сделать мансарду теплой в любое время года, для улучшения изоляции все материалы должны прокладываться единым слоем, без зазоров и «мостиков холода».

Монтаж кровельного материала

Сам процесс укладки кровельного материла на дома с мансардой ничем не отличается от перекрытия обычной двухскатной крыши. А вот выбирать материал нужно с учетом некоторых нюансов.

Дело в том, что задача строителя в данной случае – как можно больше снизить вес мансарды и всех конструкций крыши, чтобы обезопасить дом и его несущие элементы от перегрузки.

Именно поэтому выбрать в качестве кровельного материала для крыш с мансардой нужно что-то надежное, но легкое. Отлично подойдет металлочерепица, ондулин, шифер.

Выбор шага стропил, обрешетки и самого кровельного материала должен основываться на расчете с учетом таких факторов, как:

• предполагаемые нагрузки от ветра и снежных масс;
• климатические особенности региона;
• площадь дома и размеры крыши;
• дополнительные конструкции в виде вентиляции, антенн, окон;
• материал и размеры фундамента и несущих стен.

Совет! Не стоит в данном расчете пренебрегать массой человека, ведь любую крышу нужно обслуживать: чистить, ремонтировать, устанавливать антенны или вентиляцию.

Кроме всего перечисленного для крыш с мансардой добавляется еще и вес отделочных материалов, мебели и людей, находящихся внутри.

Особенности устройства

Некоторые считают, что мансарда пригодна только для проживания в ней в тёплое время года. Но это не так. Если правильно утеплить конструкцию, то она будет хорошо сохранять тепло в зимний период. К тому же, мансарда даже без дополнительного утепления является воздушной «подушкой» для помещений, находящихся ниже крыши.

Благодаря наличию мансарды в них будет сохраняться оптимальная температура воздуха. Устройство мансардной крыши ломаного типа выглядит так:

• кровельное покрытие;
• обрешётка и контробрешётка;
• коньковый прогон (один или несколько, если у кровли будет много верхушек);
• стропильная система (ноги, распорки, брусья, диагональные сваи, внутренние опоры);
• мауэрлат;
• слои кровельного пирога.

Ломаная крыша является подвидом двускатной кровли, но она имеет более сложную конфигурацию. Поэтому возводить её тоже непросто.

Особенностями устройства считаются такие критерии:

Нижние стропила должны быть под углом от 20° до 30°, а верхние – от 50°.
Ширина кровли – оптимальное значение около 5-6 м.
Высота не должна быть меньше 2,2-2,5 м, иначе в таком помещении будет некомфортно находиться.
Стены мансарды по сути являются крышей, а кровля всегда уступает по своим теплоизоляционным показателям несущим стенам, поэтому важно уложить утеплитель в несколько слоёв и выбирать тот материал, который обладает максимальной защитой от теплопотерь зимой и нагревания солнцем летом.
Мансарду нужно оборудовать качественной вентиляцией, оставив достаточные зазоры и отверстия под вентиляционные каналы. Хороший вентиляционный воздухообмен напрямую связан с гидроизоляцией и пароизоляцией.
Эти материалы нужно выбирать с особой тщательностью, ведь тогда будет предотвращено попадание испарений с нижних этажей на мансарду и влаги с улицы внутрь крыши.

Финишное кровельное покрытие не должно оказывать слишком большое давление на капитальные стены и балки перекрытий

Лёгким и крепким покрытием являются профлисты, битумная черепица или металлочерепица.

Как правильно подготовиться к строительству?

Подготовка к любому строительству всегда начинается с расчётов, проектирования и чертежей здания. Чтобы возвести мансардную крышу тоже нужно провести расчёты, цель которых – найти компромисс между дизайном, надёжностью и стоимостью.

Чертежи и расчёты

Затем важно провести конструктивный расчёт, в котором стоит учесть следующие факторы:

• Общий вес конструкции. Это важный фактор, поскольку, если фундамент слабый и не рассчитан на серьёзную нагрузку, то здание не выдержит дополнительный вес от мансардной крыши, даст усадку или начнёт разрушаться под давлением.
• Размеры кровли. Они зависят от габаритов сооружения и желаемой полезной площади.
• Сила ветра. Если дом находится в местности, где постоянно дует сильный, порывистый ветер, то для крыши нужны самые крепкие, ветроустойчивые материалы.
• Нагрузка от снега. Снег может неравномерно ложиться на крышу. Например, на участках, где угол наклона крутой – снег не будет долго задерживаться, зато он будет смещаться туда, где угол наклона меньше 30°. В итоге, этот участок должен будет выдерживать двойную нагрузку. К тому же, снег может неравномерно распределяться по правому и левому скатам, в результате чего на балки и стропила будет оказываться сильное давление.

Если угол наклона крыши больше 60°, то снеговую нагрузку можно не принимать во внимание при выборе:

• Шага стропил. Он должен быть такой же, как и размеры утепляющего материала.
• Сечения стропил – такая же, как и толщина утеплителя.
• Типа кровельного материала — даже на шероховатом покрытии снежные массы не будут задерживаться при крутом уклоне.

Материалы и рабочие инструменты

Из материалов потребуется:

1. Брус для балок перекрытия. Подойдёт размерами 100×150 и 150×200 мм.
2. Брус для мауэрлата – размерами 100×150 и 150×150 мм.
3. Брус для стоек – размерами 100×100 и 150×150 мм.
4. Стальная проволока для соединения между собой некоторых элементов – диаметром 3-4 мм.
5. Крепёжные элементы (гвозди, болты, скобы, шпильки с двусторонней резьбой, металлические уголки и стальные накладки).
6. Лист металла или стали для нарезки накладок – толщиной минимум 1 мм.
7. Древесина для стропильной системы и обрешётки.
8. Утеплитель.
9. Гидроизоляция и пароизоляция.
10. Кровельный материал и крепежи для него.
11. Антипирен для противопожарной обработки древесины.

Из инструментов пригодится

• молоток;
• гвоздодёр;
• шуруповёрт или гайковёрт, электродрель;
• рулетка, карандаш;
• ножовка или электролобзик;
• строительный степлер и скобы;
• отвес;
• топор;
• стамеска;
• долото;
• строительный нож;
• страховочная система.

Какими бывают крыши мансарды

Жилую мансарду можно устроить под кровлей разной конструкции, если под ней достаточно места, а угол наклона скатов позволяет сделать потолок нормальной высоты.

Рассмотрим, какой может быть крыша мансардного типа: варианты, как сделать комнату под ней максимально просторной и светлой.

Односкатная кровля вполне может быть мансардной, если одна из несущих стен поднята на достаточную высоту. Потолок в этом случае делают скошенным, а окна прорезают в основной стене или на фронтонах. Чаще всего этот вариант встречается в проектах гаражей, бань и небольших садовых домиков.

Загородный двухэтажный дом с односкатной мансардой Источник mirstrojka.ru

Двухскатная кровля обычно устраивается, если под ней достаточно места для оборудования полноценной комнаты, поэтому перед тем как сделать мансарду с двухскатной крышей, нужно произвести тщательные замеры и выбрать оптимальный наклон скатов. Если же планируется переоборудование чердака уже построенного дома, не обойтись без расчета нагрузки, которую создадут материалы внутренних конструкций на фундамент и перекрытия. Форма помещения под такой крышей может быть прямоугольной или пятиугольной в поперечном сечении. В новых проектах с такой крышей несущие стены поднимают выше перекрытий на 90-150 см, чтобы кровельная конструкция не съедала полезную площадь. Но такой этаж называют полуторным, хотя его форма ничем не отличается от мансарды.

Такая форма позволяет увеличить полезную площадь Источник stroisam2.ru

• Ломаная кровля – самый популярный и часто встречающийся вариант. Именно её чаще всего проектируют для мансардных домов, так как эта конструкция позволяет сделать надстройку наиболее просторной без больших финансовых затрат и физических усилий. Окна устраивают в скатах и на фронтонах. Последние иногда заглубляют для устройства лоджий на освободившемся пространстве.
• Четырехскатная вальмовая крыша – не самое лучшее решение для небольших домов, так как свободного пространства нормальной высоты под ней остается немного, а окна приходится делать только в скатах. А вот полувальма с небольшими торцевыми скатами и фронтоном в форме трапеции в этом отношении выигрывает.

Конструкция полувальмовой кровли удобнее для устройства мансарды Источник legkovmeste.ru Это основные типы кровель, но встречаются и более сложные и необычные конструкции, представляющие собой их сочетания на одном или разных уровнях. Если вам хочется воплотить в жизнь одну из них, не стоит думать, как сделать мансардную крышу дома своими руками. Это задача не для дилетантов, а для специалистов с большим опытом и высоким уровнем мастерства. Для самостоятельного сооружения больше подойдут простые скатные или ломаные кровли с оконными проемами на фронтонах или несущих стенах.

Дом со смещенной крышей Источник krov-torg.ru

https://youtube.com/watch?v=1V24G-tGvVQ

https://youtube.com/watch?v=4GmY-G95sWc

https://youtube.com/watch?v=uKkpCrhAbFM

Двускатная крыша с мансардой своими руками: устройство, схемы, расчёт материалов, поэтапный процесс монтажа

Для определения конструкции двухскатной крыши следует учитывать.

• Планировку дома;
• Габаритные размеры;
• Толщину стен;
• Наличие несущей продольной стены.

Кроме строительных факторов, на выбор конфигурации крыши влияют климатические особенности месторасположения постройки.

Для дома с шириной до 6 м. расположенного в зоне с умеренным климатом, выбирают двускатную крышу с висячей стропильной конструкцией и углом наклона ската не менее 400 градусов .

Меньший угол наклона не позволит устроить мансардное помещение с достаточной высотой потолков. К тому же чем круче крыша, тем меньше снега и воды на ней задержится. С крыши, смонтированной под углом в 450 градусов. снежинки соскальзывают под собственным весом.

Первый этап – проектирование и расчёты

Создание чертежей ломаной крыши – один из залогов успешного монтажа конструкции. На чертежах и по расчётам можно увидеть, как будет выглядеть крыша в готовом виде, как на её внешний вид и практичность будут влиять размеры, угол наклона и другие факторы.

Если проектировать чертежи в электронном варианте с помощью специальных программ, то модель крыши можно даже увидеть в 3D-формате.

Выбор угла наклона

На выбор угла наклона кровли влияют несколько показателей:

• Материал кровельного покрытия. Для кровли из металлопрофиля или черепицы рекомендуется делать угол ската — 22°, для шиферного покрытия — 30°.

  Если уклон будет меньше, то в стыки между материалом начнёт заходить вода и снег, а это снизит срок эксплуатации покрытия.

  Рулонное кровельное покрытие на основе битума используется там, где угол наклона больше 30°.

• Нагрузка от ветра. Ветер даёт сильную нагрузку на кровельное покрытие и всю стропильную систему. Даже небольшое увеличение угла наклона (например, на 30°) увеличит нагрузку от ветра примерно в 5 раз.

  Но и небольшой уклон также будет на руку порывистому ветру. В этом случае, он легко попадёт через стыки кровельного покрытия под крышу и сорвёт её.

• Снеговая нагрузка. Самая большая нагрузка от снега будет при уклоне в 30°. Если угол ската 45°, то снег не сможет вообще задерживаться на крыше.
• Частота осадков в данном регионе. В местности, где осадки – это частое явление, оптимальный угол наклона — 45°. А в местности с умеренным климатом, но сильным ветром, лучше сделать скаты крыши под углом 30°.

Стандартные углы наклона в верхней части конструкции составляют от 20° до 30°, а в нижней – от 50° до 60°.

Вычисление площади

Ломаная крыша требует тщательного расчёта каждого элемента конструкции. Любые неточности и погрешности приведут к тому, что нагрузка на перекрытия будет распределяться неравномерно. В итоге несущая конструкция не выдержит массы кровельного покрытия и стропильных ног.

Крышу ломаного типа лучше разделить на несколько геометрических фигур (прямоугольников треугольников, трапеций) для упрощения расчётов. Затем нужно провести точные замеры каждой из этих фигур, а потом вычислить их площадь. Общая площадь ломаной крыши будет суммой каждой из перечисленных геометрических фигур.

Количество кровельного покрытия зависит от площади поверхности крыши. К этому значению нужно прибавить 15 % — с учётом стыков, бракованного материала, деформации во время работы и других непредвиденных обстоятельств.

При вычислении общего веса конструкции стоит учесть вес:

• кровельного покрытия;
• утеплителя, гидроизоляционных материалов;
• обрешётки;
• стропильных ног, балок перекрытия, раскосов;
• окон, дверей;
• вентиляционного оборудования и других инженерных систем;
• будущей мебели.

6 типов ломаных мансардных крыш

В загородном домостроении для обустройства мансарды используется несколько вариантов ломаных систем, в число которых входит:

Односкатная. Имеет вид наклонной плоскости, опирающейся на разновысотные стены. Чтобы реализовать такую кровлю, понадобится самая простая стропильная система, хотя на жилых постройках ее увидишь не часто. Внешне такой дом выглядит нестандартно, в большей (высокой) стене мансардного этажа нередко обустраивается панорамное окно.

Дом с гаражом и мансардой под односкатной кровлейИсточник yellowhome.ru

Двускатная. Классика частного строительства, характерная для построек прямоугольной формы. Имеет множество решений при вертикальных фронтонах и разном расположении конька. Конек может размещаться над серединой здания (симметричная конструкция) или смещен относительно центра (тогда крыша имеет асимметричный вид). Из-за наклона скатов пространство под крышей используется нерационально: невозможно устроить высокие потолки, а значительная часть площади теряется в мертвых зонах. Поднять потолок можно, только увеличив угол скатов и высоту конька; но такое решение небезопасно в регионах с сильными ветрами.

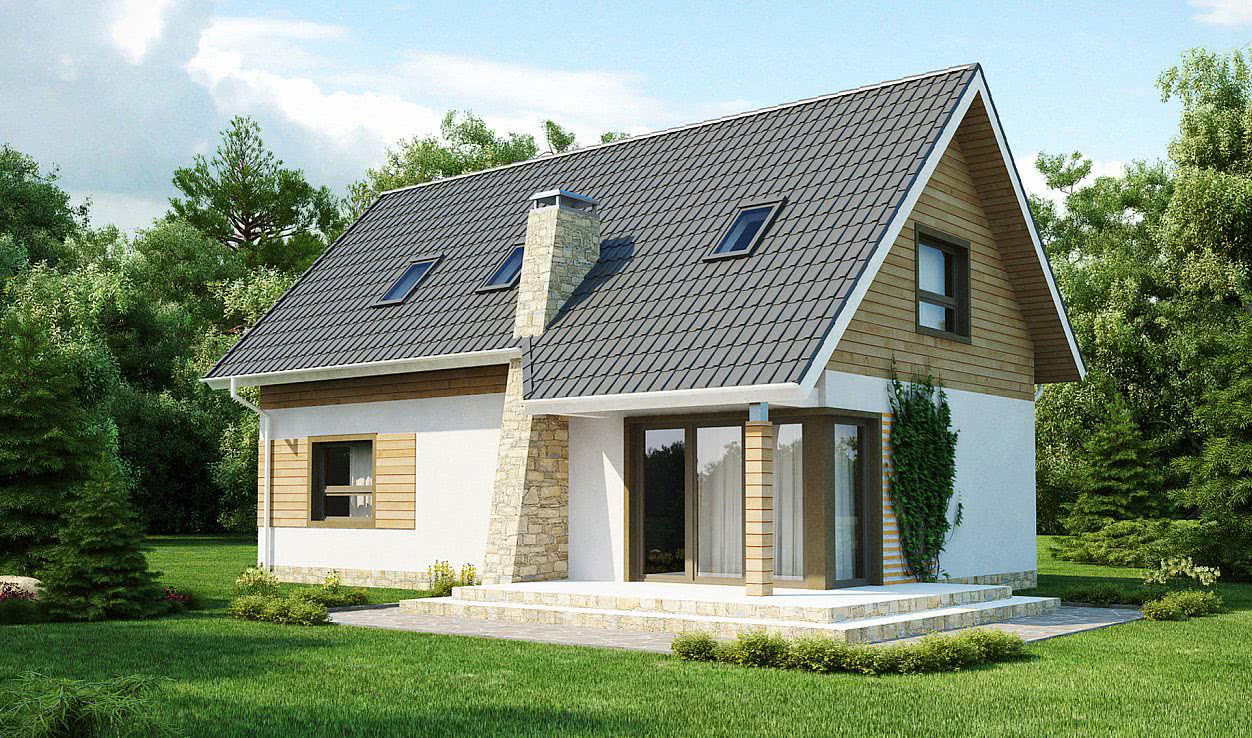

Мансарда под двускатной крышейИсточник mydomplus.ru

• Разновидность двускатной мансардной крыши — полуторный этаж. Стены поднимаются до заданного уровня, на них устанавливается кровельная конструкция с двумя скатами. Постройка получила название «в полтора этажа».

• Ломаная. Каждый скат состоит из двух частей с изменением уклона. Проекты домов с ломаной крышей позволяют ощутимо расширить полезную площадь (пространство мансарды меньше площади первого этажа примерно на 15%).

Проект дома с ломаной мансардной крышейИсточник houzz.com

• Трёхскатная. Несимметричная конструкция, которую можно встретить на пристраиваемых зданиях. Место фронтона занимает третий ломаный скат.

• Четырёхскатная (вальмовая). Место фронтонов занимают ломаные скаты. Технически это наиболее сложная конструкция, которая нуждается в точном расчете. Преимуществом считается устойчивость к ветровой и снеговой нагрузке, внешняя привлекательность и минимальная нагрузка на фундамент. Недостатки: уменьшенная полезная площадь (нередко выпрямиться во весь рост удается только в центре мансарды), увеличенные расходы на организацию кровельного пирога.

Что такое мансарда?

Такая кровля имеет особую конструкцию скатов, обычно состоящую из верхней пологой части и более крутой нижней. Благодаря такой форме внутри появляется достаточно просторное помещение, которое может использоваться в качестве чердака или даже превратиться в очень уютную жилую комнату.

Двускатная крыша с мансардой

История мансард началась в ХVII веке, такую конструкцию кровель придумал архитектор Франсуа Мансар – именно производным от его фамилии была названа такая крыша. Но этот француз далеко не первым реализовал идею экономного использования чердачного этажа дома. Впервые построил мансардную крышу Пьер Леско, тоже француз, работавший над строительством таких знаменитых зданий, как Лувр и Нотр-Дам де Пари.

Преимущества мансардного этажа

Сейчас мансарды довольно часто сооружаются при строительстве дачных домиков или же небольших двухэтажных коттеджей, но идея вполне может быть реализована и при создании других типов строений. Мансарда обладает рядом преимуществ:

• построить дом с мансардой дешевле, чем с двумя полноценными этажами и крышей;
• затраты на фундамент при строительстве такого сооружения также снижаются;
• мансарда способна значительно увеличить жилую площадь любого строения;
• она придает дому необычный и красивый вид;
• соорудить конструкцию несложно, работы можно закончить довольно быстро;
• мансарда всегда ассоциируется с уютом;
• дом с мансардой получается теплее за счет сокращения теплопотерь через кровлю.

Утепление мансарды

Но у мансард есть и несколько недостатков. Чердачное помещение такого типа имеет скошенные потолки, из-за чего высота стен получается небольшой, что затрудняет выбор мебели. Также кровля должна быть хорошо смонтирована, чтобы не протекать не выпускать тепло из дома – придется потратиться на хорошие гидро- и теплоизоляционные материалы.  Да и строить мансарды все же сложнее, чем, например, обычную двухскатную крышу.

Перед тем как начать строительство мансарды, необходимо продумать будущий стиль интерьера, определиться с цветовым решением, размещением мебели

Похожие записи:

Оформление стены бабочками по трафарету Декоративная штукатурка для потолка (35 фото). структурная и фактурная облицовка. состав. отделка спален и детских комнат, помещений с повышенной влажностью Как вытащить стеклопакет из пластикового окна Пароизоляция потолка: как выбрать и правильно уложить пароизоляционную защиту Технология укладки технониколь Сварка полипропиленовых листов
