Как выбрать настольный электрический наждак с валом для дома

Процесс изготовления

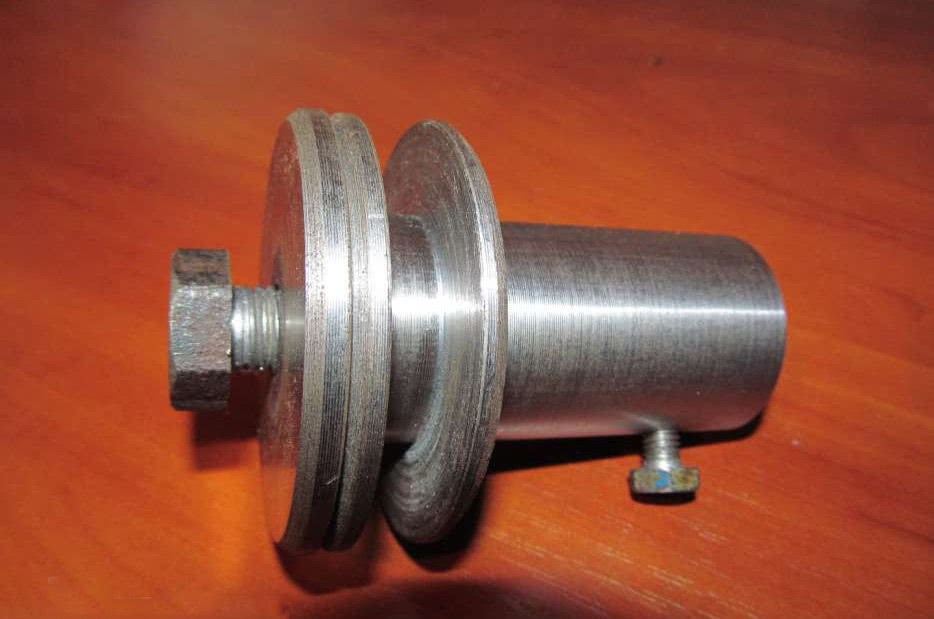

Выточка фланца

Как известно, фланец соединяет движок и камень. Если у вас отсутствует опыт работы на токарном станке, обратитесь за помощью к специалисту, предоставив подробный чертёж будущего устройства, с замерами диаметра камня на внутренней поверхности и величины вала.

Сделанный фланец необходимо правильно насадить на вал, зафиксировать результат крепёжными элементами, к примеру, болтом и гайкой, предпочтительно воспользоваться дополнительной шайбой с резьбой, расположенной по левой стороне.

В зависимости от вектора вращения вала, на крепежах образуется резьба. Вращение по часовой стрелке требует левостороннего нарезания резьбы, против часовой стрелки – правостороннего. Таков принцип закручивания гайки, если им пренебречь – деталь будет раскручиваться, а камень, скорее всего, слетит с установленного места, что травмоопасно для человека, который работает с наждаком.

Однако не у всех есть возможность сделать наждак своими руками с точечными втулками определённого размера, как того требует технология. Справиться с этой ситуацией в домашних условиях помогут куски труб, щели и пустоты, образовавшиеся между втулками и валом, можно скрыть путём подмотки текстильной изолентой. Ещё один вариант — последовательное размещение меньшей втулки в большей.

Наматывая изоленту, следуйте равномерности. Втулка производится из трубы, диаметр которой составляет 32 мм, совпадающей с внутренним диаметром наждачной окружности. После чего круг нужно расположить поверх втулки.

Учёт направления работы наждака

Перед тем как сделать наждак своими руками, определитесь с вектором его работы. Для удобства вы можете самостоятельно поменять направление оборотов, которые делает ротор. Если движок взят из стиральной машины, его можно считать асинхронным, а, значит, препятствий для изменения направления вращений нет.

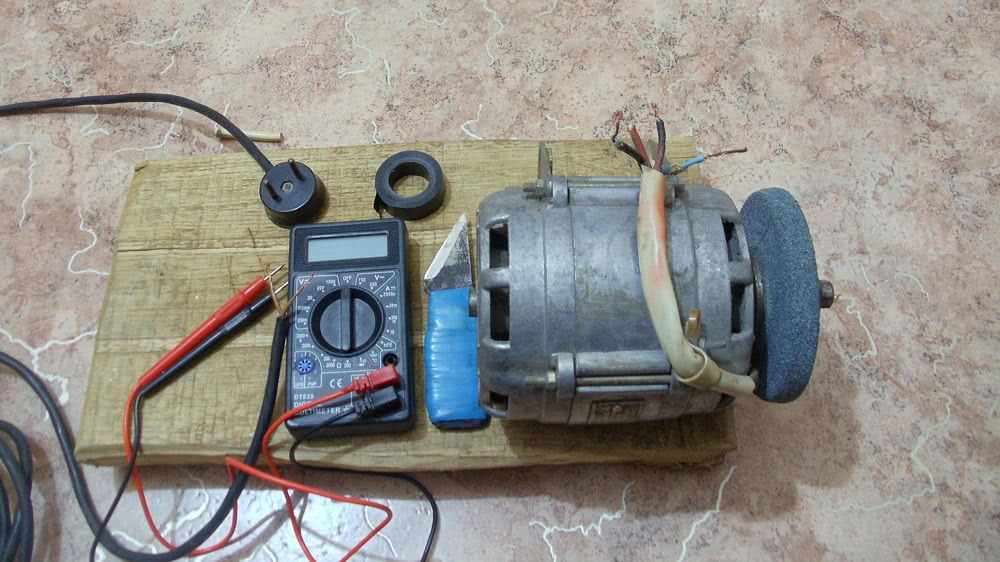

Найдите обмотки, предназначенные для пуска и работы, воспользуйтесь тестером. Как отличить пусковую и рабочую обмотки? Показатель сопротивления первой достигает 30 Ом, рабочей — 12 Ом. Рабочий элемент подключается к электросети 220 Вт, пусковой работает при присоединении одного конца к одному из выводов, находящихся на катушке, вторым концом достаточно прикоснуться на короткое время к следующему выводу и сразу же отложить в сторону.

Лучшие универсальные точильные станки

Универсальные устройства подходят для всех инструментов и справляются как с сухой, так и мокрой заточкой.

Кратон BG 560/200

Универсальная модель для гаража Рейтинг точил электрических для дачи, позволяет подобрать универсальное устройство, которое легко справится с поставленными задачами. Точило имеет хорошую мощность, и может использоваться как для дачи, так и небольшой мастерской. Для работы используется круги 200 мм.

Станок имеет отверстия для крепления, однако вес 13 кг позволяет использовать прибор в качестве переносного станка.

Достоинства:

• прочный корпус;
• отсутствие и вибрации и скачков;
• доступная стоимость.

Недостатки:

подручники изготовлены из тонкой стали.

Точилка легко справляется с ножами, ножницами и более сложными видами стали.

Makita GB801

Несмотря на небольшую мощность Makita GB801 легко справляется со своими задачами Универсальное устройство станет незаменимым прибором для гаража или дачи. Мощность прибора составляет 250 Вт, этого вполне достаточно для обработки прочной стали. Прибор может разгонятся до 2850 оборотов в минуту.

Литая конструкция корпуса делает работу комфортной и снижает скольжение по поверхности. Также производитель предлагает подсветку в области контакта материала и круга.

Достоинства:

• наличие подсветки;
• прочный корпус;
• даже при длительной работе не перегревается, поэтому может использоваться для постоянного применения.

Недостатки:

не используется для работы с металлическим сплавом.

Насчет безопасности точильного станка, сделанного своими руками

Теорию читали – знаем.

Кожух у моего наждака не закрыт с одной стороны – по безопасности так нельзя, кожух должен закрывать камень максимально, но для себя решил, что мне иногда удобно подточить что-то о бок камня, хоть это и не рекомендуется. Да и вообще, обычно я доделываю свои станки постепенно, думаю, в будущем, когда будет желанию, я все же изготовлю крышку на кожух, чтобы она закрывал точильный камень со всех сторон.

Еще в плане безопасности рекомендуется бОльшая толщина стали для защитного кожуха, чем 1 мм – это я также обдумаю в будущем.

Но, у моего станка есть и плюсы безопасности :

• защитное стекло на китайских станках гораздо тоньше, чем использовал я;
• обороты у станка 1380 об в мин., хотя точильный камень рассчитан на 3000 об. в мин. Значит у моего камня будет очень небольшая вероятность разрыва.

Что такое бытовой наждак

Бытовой наждак – природный материал, используемый в качестве абразивного, для заточки того или иного инструмента. Электроточило (электронаждак) – применяется для заточки металлических изделий: ножей, лопат, сверл, садовых ножниц, режущих дисков, а также для инструмента. И это далеко не весь перечень. Электроточило содержит электродвигатель, и прикрепляется к верстаку. Запуск, а также его остановку совершает специальная кнопка. Зачастую, электрическое точило имеет два абразивных круга, расположенных параллельно друг другу. Один из них – имеет более жесткую структуру, для обработки более грубого металла, другой – для работы с более гладкой поверхностью.

Обрабатывающие круги зачастую имеют следующие параметры: диаметр – 100 – 300 мм, толщина – 15-35 мм. Согласно технике безопасности, они располагаются под защитными кожухами. При работе, затачиваемый элемент опирается на подставку, которой в свою очередь можно регулировать расстояние до круга, а также угол заточки. Для большего удобства, многие модели таких точил оборудуются местным освещением, а также возможно наличие защитной прозрачной пластины, для защиты от попадания искр в глаза. Чтобы получить необходимый совет по выбору надежного аппарата, и ответить на вопрос – как выбрать надежное электроточило для домашнего пользования, следует подробно ознакомиться со всеми его конструктивными особенностями.

Лучшие станки для заточки цепей

Точильные машинки для работы с пильными цепями пригодятся тем, кто регулярно орудует бензопилами или их электрическими и аккумуляторными аналогами. Острая цепь обеспечит высокую производительность и сэкономит топливо или убережет электромотор от перегрева.

CHAMPION C2001

Рейтинг: 4.9

Профессиональный точильный аппарат с мощностью 230 Вт, выдающий 3000 об/мин. Оснащается камнем 14.5х2.2 см, установленным на прямом валу от электромотора. Привод расположен на металлическом кронштейне с опускающимся верхом. На горизонтальной станине из металла есть тисочная прорезь для зажима цепи. Вращающийся наждак закрыт прозрачным кожухом, обеспечивающим надлежащий обзор и безопасность

Пользователи в отзывах обращают внимание на удобную шкалу, по которой легко настроить градус воздействия камня на зубья цепи

Оборудование вошло в рейтинг благодаря хорошей оснащенности и высокой производительности

На него стоит обратить внимание бригадам лесорубов, которым требуется точить цепи в большом количестве

Достоинства

• качественная порошковая покраска;
• мощный для этой категории станков двигатель;
• удобная ручка с ограничителем для опускания рамы;
• эффективное воздушное охлаждение.

Недостатки

• нужно специфическое вертикальное основание для установки, поскольку нижний винт выпирает далеко наружу;
• высокая стоимость;
• некоторые резьбовые соединения из пластика;
• занимает много места.

Vihr SZC-200

Рейтинг: 4.8

Отечественный продукт с мощностью 200 Вт и скоростью вращения 6000 об/мин. Оснащается кругом диаметром 100 мм с толщиной 3.2 мм. Есть три регулировочных винта для зажима цепи и корректировки угла наклона моторного блока. На задней части отсека предусмотрена перфорация для теплоотвода. Хотя в конструкции присутствуют некоторые люфты, согласно отзывам владельцев их легко можно устранить и настроить оборудование на корректную работу.

Машинка занесена в рейтинг как одна из самых дешевых в категории, по сравнению с аналогами. Мы рекомендуем этот станок для тех, кому требуется самостоятельно заготавливать большой объем дров для отопления, и поэтому цепь на бензопиле регулярно нуждается в правке. Ввиду низкой стоимости товар быстро окупится.

Достоинства

• можно закрепить на небольшой перекладине;
• металлическая станина;
• шкала для выставления угла выгравирована, а не нарисована;
• подходит для цепей с разным шагом.

Недостатки

• рукоятка скользит;
• пластмассовый корпус;
• маленькая защита от вылетающего абразива;
• быстрее греется.

CHAMPION C2000

Рейтинг: 4.7

Точильный аппарат для пильных цепей с простой конструкцией и весом всего 2 кг. Вращение обеспечивает электромотор 85 Вт, раскручивающий наждак до скорости 4500 об/мин. Толщина камня 4.5 мм позволяет точить даже профессиональные цепи с большим шагом. По отзывам подмечено, что работает станок очень тихо, а его зажим надежно удерживает вставленную цепь. Но пользователям не хватает подсветки, поэтому об этом придется позаботиться отдельно. Еще у модели нет полноценной рукоятки, а лишь небольшой выступ — нажим, фактически, осуществляется за оголовье двигателя.

Эксперты решили добавить эту точильную машинку в рейтинг как еще один доступный вариант для людей, часто использующих на даче бензопилу. Станок позволит комфортно наточить цепь, а не тратить пол дня на использование напильника. Особенно хорошо с его помощью изменять угол заточки с 30 градусов на 10, что отметило большинство владельцев.

Достоинства

• вращение рабочего стола от 0 до 35 градусов;
• экономное энергопотребление 85 Вт в час;
• заточной круг 10.5 см;
• выгравированная шкала для точной установки.

Недостатки

• пластмассовая станина;
• хлипкий защитный кожух;
• упор для болта-ограничителя быстро разбивается;
• маленький защитный экран.

Отличия полупрофессионального и профессионального оборудования

Основные отличия в конструкции бытовых и профессиональных заточных станков связаны с условиями эксплуатации. Поэтому в них применяют электродвигатели с разными классами защиты от внешней среды и временными режимами эксплуатации (в ГОСТе параметр S). Кроме того, промышленное оборудование может работать в помещениях с повышенной запыленностью и более широким диапазоном температур. Поэтому у профессиональных точильных станков все вращающиеся узлы имеют улучшенную защиту от пыли, а электродвигатели всегда оснащены тепловой защитой. «Полупрофессиональные» — это неофициальное название точильных станков, которые используются при небольших, но регулярных объемах работы на малых предприятиях или в домашних мастерских. По сравнению с бытовыми они, как правило, имеют более мощный привод и комплектующие повышенного качества (подшипники, выключатели и пр.), а также лучше защищены от пыли.

Виды точильных станков

Изучая вопрос, что такое точильный станок, следует знать, что выделяют несколько его вариантов:

1. Бытовой – работает на малой мощности беспрерывно 20 мин. После этого необходима остановка во избежание перегрева и поломки мотора. Используется такое устройство для заточки или для разовой правки инструмента. Модели имеют небольшой функционал.
2. Профессиональный – может работать беспрерывно в течение всего дня. Оборудуется переключателем скоростей, может затачивать под конкретным углом.
3. Промышленный – монолитная конструкция, зачастую в напольном исполнении. Имеет большой диаметр абразивных кругов, подходит для продолжительных работ.

Советы по эксплуатации

Перед началом работы следует убедиться в том, что все элементы хорошо закреплены. Это залог безопасности. Обычно станок фиксируют на верстаке с помощью шурупов. В первый раз его придется отбалансировать по инструкции от производителя.

Вот несколько советов от профессионалов.

1. Заменить точильный диск очень просто. Необходимо с выключенного устройства снять защитный колпак, ослабить гайку. Дальше убираются и чистятся фланцы. После этого можно установить новый круг и собрать станок в обратном порядке.

2. При неправильной установке устройство начинает сильно вибрировать. Это говорит о неустойчивом положении и может привести к серьезным проблемам. Чтобы избавиться от вибраций, следует просто заново отбалансировать станок.

3. Кухонный нож точат при низкой скорости. Следует приложить нож к кругу под правильным углом и довести его до нужного состояния. После заточки изделие удерживают еще немного под углом при температуре 25°С для создания правильной кромки.

4. Керамический нож натачивается с помощью алмазного круга. Точило следует поставить на низкие обороты. При этом лезвие должно лишь слегка касаться круга.

5. Можно точить цепи для бензиновых пил. Тут многое зависит от модели элемента. Каждую цепь затачивают по инструкции от производителя, где указан градус заточки.

6. Сверло перед началом работы следует закрепить в держателе. Дальше нужно просто прикасаться элементом к мотору.

Лучшие модели

Есть ряд хороших моделей.

ЗУБР ЗТШМ-150/686Л

ЗУБР ЗТШМ-150/686Л – модель от отечественного производителя, оснащенная всем необходимым, чтобы осуществлять заточку сверл и прочих металлических инструментов. При этом комбинированная конструкция в виде шлифовального круга и ленты дает возможность работать с деревянными и пластиковыми покрытиями. Асинхронный двигатель мощностью 250 Вт приводит в действие все механизмы, среди которых диск диаметром 150 мм и толщиной 50 мм. Ширина ленты 50 мм, посадочный диаметр 32 мм.

Частота вращения шпинделя, а также первого и второго шлифовальных кругов составляет 2950 об/мин, длина ленты 686 мм. Стоит отметить наличие специального защитного экрана, а также демпфирующих подушек, значительно снижающих уровень вибрации во время работы. Конструкция предусматривает установку станка на верстак или рабочий стол. Механизм натяжки ленты прост в освоении, поэтому вы сможете осуществлять настройку довольно быстро.

Ryobi RBGL650G

Ryobi RBGL650G – универсальное точило из Японии, которое может работать с разнообразными инструментами из металла, а также полировать и шлифовать детали. К таковым можно отнести сверла, ножи, стамески, ножницы и многое другое, что находит применение не только в быту, но и строительстве. Удобство эксплуатации достигается благодаря наличию свободной ножки с фонарем для освещения рабочего места даже в темное время суток. Помимо этого, можно установить экран, предназначенный для защиты оператора от искр.

Мощность двигателя коллекторного типа равна 370 В, что позволяет обрабатывать материалы наиболее быстро и качественно. Длина ленты 686 мм, а ее ширина составляет 50 мм. Частота вращения кругов и шпинделя 2850 об/мин, посадочный диаметр 12,7 мм. Размер круга 150 мм, его толщина 20 мм. Вес 10,3 кг, что выше значения у других моделей. Такая тяжесть вызвана мощностью, которую производит двигатель. Потребители отмечают высокое качество как сборки, так и материалов, из которых была изготовлена данная модель.

Elitech CT 300PC

Elitech CT 300PC – многофункциональный станок, главным преимуществом которого является соотношение цены и качества. Стоит отметить наличие кнопки включения/выключения, благодаря чему можно менять состояние агрегата мгновенно. Конструкция предусматривает наличие фонаря для освещения рабочей зоны. С помощью креплений можно установить защитное стекло. Имеются искрогасители, повышающие удобство эксплуатации.

Специальные регулируемые упоры дают оператору возможность разнообразить обработку детали. Чтобы асинхронный двигатель на 300 Вт не перегревался после долгих рабочих сеансов, предусмотрено отверстие для охлаждающей жидкости. Частота вращения точильного круга и ленты 2850 об/мин, посадочный диаметр 32 мм, напряжение сети питания должно быть 220 В. Диаметр диска 150 мм, его толщина 20 мм, также на нем установлен защитный кожух. Длина ленты 686 мм, ширина 50 мм.

Основным применением этого станка является быт, так как способность одинаково хорошо обрабатывать металл и древесину будет очень полезна при выполнении хозяйственных задач. Вес составляет 10 кг, что значительно больше, чем у других аналогов. Данный недостаток, связанный с мобильностью техники, компенсируется хорошей устойчивостью. Нельзя не сказать про комплектацию, способствующую расширению функциональности. В нее входят насадка для заточки сверл, ванночка для воды, искрогаситель и защитный экран.

Einhell TH-US 240

Einhell TH-US 240 – простая бытовая модель, которая хорошо справляется со своей главной задачей, а именно: шлифовкой различных деталей из металла и дерева. Прочная и надежная конструкция изготовлена из алюминиевого сплава. Прорезиненные ножки представляют собой специальное приспособление, повышающее устойчивость агрегата, а также способствующее равномерному распределению вибраций от асинхронного двигателя. Он, имея мощность в 240 Вт, дает оператору возможность качественно и точно обрабатывать инструменты точильным кругом с мелкой зернистостью.

Питание осуществляется через сеть напряжением 220 В, посадочный диаметр 12,7 мм. Диаметр диска 150 мм, толщина 16 мм. Шлифовальная лента имеет длину в 686 мм и ширину 50 мм. Частота вращения шпинделя составляет 2950 об/мин, этого достаточно для удобной и быстрой обработки материала. Вес 7,15 кг, конструкция предусматривает установку защитного стекла, оберегающего оператора от искр и стружки. Данная модель известна своей качественной сборкой, долгим сроком службы и надежностью.

Крепления для заточки определенного инструмента

В принципе самый обычный дешевый станок, представляющий собой двигатель с вращающимся валом и заточным кругом на нем, способен заточить ножи, ножницы, стамески и другие предметы. Но для этого потребуется определенный навык, чтобы по всей длине лезвия кромку сделать одинаковой.

Если вы не умеете профессионально точить лезвия на обычном кругу или хотите точить быстро и качественно, тогда лучше приобрести станок со специальными креплениями для инструмента. Например, существуют станки с креплением для ножа и ножниц, стамесок и лезвий, а также для сверл и буров.

Оно представляет собой пластиковый или металлический упор, который выставляется под определенным углом относительно точильного круга. В зависимости от того, какой предмет планируем точить, ту насадку и надеваем на точильный круг. Слева вы видите насадку для сверл.

Учитывайте один важный момент — угол заточки инструмента в насадках-креплениях изменить невозможно. Если вы хотите точить под каким-либо другим углом, придется снять крепление и регулировать угол вручную.

Модели с функцией обработки рамных пил

Еще одна разновидность точильного станка, предназначенная для обработки пильной оснастки. Но в данном случае речь идет не о цепях, а о рамных пилах. Также по отдельности производится заточка зубьев на специальной станине. Это наиболее массивные точильные станки, поскольку для размещения и фиксации крупноформатных полотен требуется дополнительное место. Средние характеристики пилозаточного станка можно представить таким образом:

• Мощность электромотора – порядка 750 Вт.
• Длина пильного полотна – от 1000 до 1500 мм.
• Шаг зубьев полотна – 25 мм.
• Диаметр заточного круга – от 150 до 200 мм.

Как правило, речь идет о небольших пилорамах, которые можно изготовить и ручным способом, применяя в качестве основы универсальный точильный станок. Однако в современных специализированных моделях используется система автоподачи полотна, что делает обработку зубьев более точной и аккуратной.

Рейтинг лучших электроточил

Универсальные точильные станки с кругами Ø125 и Ø150 мм

Среди домашних пользователей самыми популярными являются точила с мощностью привода от 150 до 300 Вт и диаметрами абразивного круга 125 и 150 мм. Вес и габариты таких станков позволяют устанавливать их на столе, широком подоконнике или небольшом верстаке. Большинство из них комплектуется кругами разной зернистости и имеет шнуры длиной от 2 м. В таблице ниже представлены наиболее популярные станки этого вида, среди которых своей мощностью и невысокой ценой выделяется «Калибр».

К этой же группе относится комбинированный станок «ЗУБР» ЗТШМ-150/686Л (см. фото ниже), у которого на левом шпинделе установлен круг Ø150 мм, а на правом — консоль со шлифовальной лентой 50×686 мм. Вес этой модели — 7.2 кг, мощность привода — 250 Вт, а цена — 4 400 руб.

Универсальные точильные станки с кругами Ø200 мм и больше

Самой необычной моделью в этой группе является электроточило «Интерскол», которое при Ø200 имеет мощность привода всего 350 Вт, но при этом весит почти 12 кг. Еще один интересный образец — это точило Dexter 400 Вт 200 мм, широко представленное на различных интернет-площадках и в торговых сетях и имеющее вполне демократичную цену 3 950 руб.

Специализированные заточные станки

Кроме указанной выше модели, «ДИОЛД» выпускает еще одну – МЗС 02, которая предназначена для заточки сверл диаметром от 3 до 13 мм. Все эти устройства являются бытовыми, имеют невысокую точность и малую производительность. Поэтому небольшие предприятия, специализирующиеся на заточке слесарного и станочного инструмента, предпочитают приобретать профессиональные станки. Цена такого оборудования достигает 400 тыс. руб., поэтому в странах СНГ особой популярностью пользуются б/у витебские заточные станки 3В642, которые на вторичном рынке в зависимости от состояния стоят от 35 до 75 тыс. рублей.

Лучший заточной станок для ножей

Станок ЭНКОР Корвет-470 предназначен для заточки режущих ножей строгального оборудования и рейсмусов, изготовленных из быстрорежущей и твердосплавной стали. Высокая точность работы обусловлена удобным держателем и надежной конструкцией. Использование асинхронного двигателя позволило добиться низкого уровня шума и малых габаритов. Заточной станок этой модели подходит для профессионального использования, выгодно отличается от подобных вариантов небольшими габаритами.

Станок оборудован системой подачи охлаждающей жидкости, что сохраняет свойства обрабатываемого материала, предотвращая перегрев режущей части инструмента. Регулировка расстояния до заточного диска выполняется удобным шкивом, а устойчивость обеспечивают крепежные петли в основании.

Характеристики

• мощность двигателя – 550 Вт;
• тип двигателя – асинхронный;
• тип передачи – прямая;
• параметры заточного круга: диаметр – 100 мм, посадочный диаметр – 20 мм;
• вес – 70 кг.

Плюсы

• простота использования;
• надежное крепление затачиваемого инструмента;
• высокая точность работы;
• широкий диапазон регулировок угла заточки;
• возможность использования алмазного или абразивного заточного диска.

Минусы

сложно найти в продаже заточной диск.

Это интересно: Станки для заточки сверл, изготовление своими руками, видео, фото: читайте во всех подробностях

Как выбрать заточной станок для дома

Чтобы заточный станок служил длительный период без снижения своих характеристик, необходимо знать, как выбрать точило. При выборе учитываются основные критерии.

Какая мощность должна быть в зависимости от предстоящего использования

Выбирая устройство, необходимо определиться с типом поверхности, которая будет затачиваться. Чем грубее поверхность, тем мощность должна быть выше.

Наиболее часто используемая мощность устройство составляет от 180 и до 800 Вт. Такие станки могут использоваться для работы в гараже или мастерских. Также установки станут незаменимыми для домашнего использования.

Как определиться с максимальным числом оборотов

Количество оборотов зависит от стали, которая будет затачиваться. Для прочных сплавов оптимальным количеством оборотов считается 2700-3000. Такого показателя достаточно, чтобы шлифовать инструменты и бытовые предметы.

Как подобрать диаметр круга

Круги бывают нескольких типов:

• Малые. Подходят для бытового использования. Чаще всего используются для заточки небольших инструментов.
• Средние. Предназначены для универсального использования. Легко справляются не только с ножами и сверлами, но и инструментом из более прочного металла.
• Большие. Подходят для обработки крупногабаритных инструментов. Чаще всего используются для станков с высокой мощностью.

Для домашних целей достаточно использовать средний круг. Если пользователь часто затачивает мелкие детали, дополнительно может использоваться малый круг.

Для домашних целей используются средние размеры кругов

Что нужно знать о посадочном диаметре круга

Правильно установленный круг, должен соответствовать диаметру вала. Проверить это очень просто, необходимо сравнить отверстие в круге с валом. Если диаметр больше или меньше, такой расходный материал не используется.

Многие современные модели станков, имеют в комплектации съемные насадки, которые позволяют подобрать круг любого диаметра. Однако если необходимо установить станок, который будет отличаться прочностью и надежностью, используются модели с крупными валами.

На что влияет толщина круга

Посадочный круг должен соответствовать указанным характеристикам на устройстве. Так как использование слишком больших деталей при низкой мощности, часто приводит к поломкам. Для заточки небольших инструментов могут использоваться круги, которые по ширине немного больше затачиваемой поверхности. Такие установочные диски прослужат длительное время.

Если использовать широкие круги для мелких инструментов, это приведет к неправильной заточке или некомфортному процессу работы. Такого же результата можно достичь если использовать маленькие детали для объемных инструментов.
