Люки ревизионные под плитку - существующие размеры и способы установки

Затирка швов

Затирка швов осуществляется по той же технологии, что и затирка облицовочной плитки. Но при выполнении данной операции необходимо учесть, что дверцы люка не затирают по краям, а затирают только те швы, которые находятся внутри дверцы.

Герметизацию люка обеспечивает применение силиконового герметика. Он закладывается по всему периметру дверцы специальным пистолетом дозатором, излишки герметика тут же удаляются пальцем. Если предварительно смачивать руки в мыльной воде, масса герметика будет вести себя достаточно послушно.

Силикон сохнет примерно два дня. После того, как силикон высохнет, его нужно разрезать ножом под углом в 45 градусов. Делать это необходимо в одно движение. Только так можно будет избежать образования неприглядной бахромы. Удалять излишки силикона лучше после того как дверь будет открыта.

Как облицовывать стену с установленным люком?

сделайте предварительную раскладку плитки, принимая во внимание расположение ревизионного окна, отметьте линии на полу или стенах отбивочным шнуром;
начинайте работу с приклеивания облицовочного материала на дверку, затем продвигайтесь в стороны от люка;
дождитесь полного высыхания клеящего состава, произведите затирку швов между дверцей и стеной (полом) и по всей остальной поверхности.

ВАЖНО! Профессионалы рекомендуют делать отверстие для люка после начала укладывания плитки на стены. Такой метод значительно облегчит соблюдение правильности раскладки: на внешних углах, возле пола или потолка должны быть целые плитки, швы полностью совпадать

Если вы не новичок в строительном деле и умеете выполнять облицовку стен, самостоятельно оборудовать внутренний шкаф в ванной комнате и установить ревизионный люк не составит для вас никаких трудностей.

Бюджетный люк в пол

Когда необходимость в постоянном открывании отстутствет (это могут быть случаи с люком под розетки в полу или для сантехнической ревизии), можно использовать бюджетные, съемные люки в пол, в нашем каталоге данные люки представлены под маркой “Шлюз”.

Открывание такого люка производится непосредственно съемом крышки, в которую предварительно вставляется винт-ручка, идущая в комплекте. Также, в комплектации идет микрофибра, которую необходимо подмешивать в раствор для армирования состава.

Конструктив съемного люка в полу

Люки серии “Шлюз” состоят из 2-х основных частей:

Рама люка – выполнена из алюминиевого профиля, оснащенная резиновым уплотнителем.
Крышка люка (корытце) – также изготавливается из алюминиевого листа и уголка, служит для наполнения напольными смесями и декорирования плиткой, ламинатом или другими напольными покрытиями.

Виды сантехнических люков под плитку

В зависимости от механизма устройств, назначения, прочности и других факторов все предлагаемые производителями ревизионные конструкции делятся на различные виды.

Виды люков под плитку:

Распашные

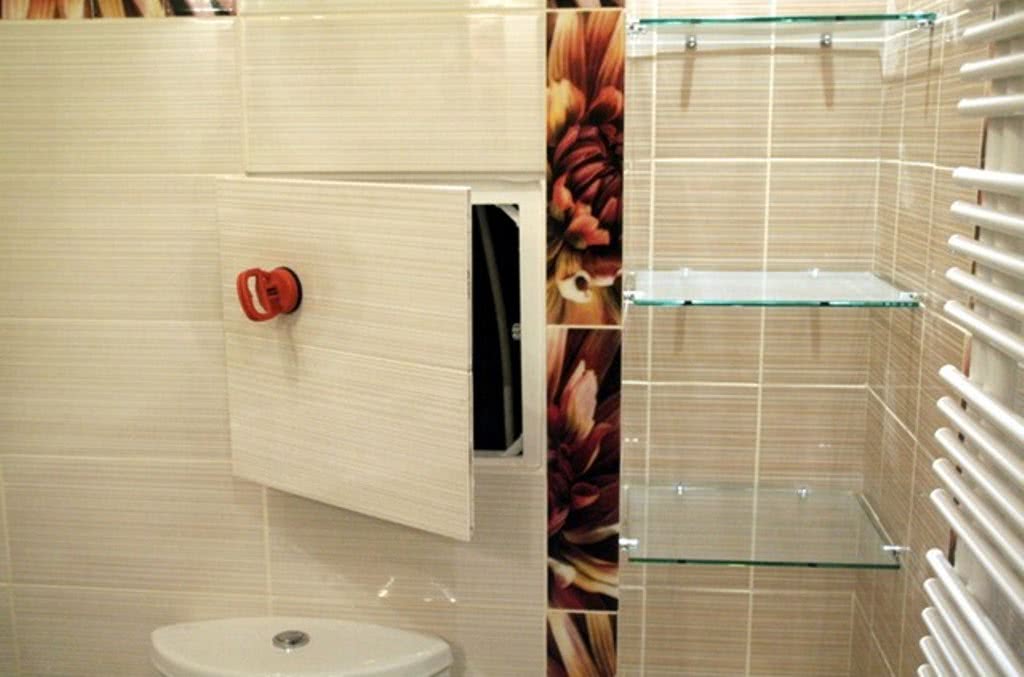

Распашной люк

Данный тип подходит для облицовки стен любым видом гладкой плитки: матовой или глянцевой. Конструкция открывается с использованием входящих в комплект двух присосок. В случае с материалом негладкой фактуры их применение невозможно. Конструктивно модель включает такие элементы:

Раму;
Дверцу с плитой ГВЛ;
Петли шарнирные на двух звеньях;
Две присоски;
Клиново-роликовые замки.

Зачастую распашные люки покрывают специальной порошковой антикоррозийной эмалью. Размеры предполагают глубину конструкции вс 50 мм.

Нажимные

Нажимная дверца

Отличный вариант для плитки с шершавой рельефной поверхностью. В этом случае дверцу открывают простым нажатием на поверхность люка. Это обеспечивают роликово-нажимной тип замков, в остальном конструктивно такие люки не отличаются от распашных. Устройство позволяет их использовать при уложенной плитке и других поверхностях. Несмотря на явное преимущества в работе такого типа люка,есть и недостаток – они существенно дороже распашных из-за стоимости замков.

Сдвижные

Сдвижной тип

Данный вид люков, в свою очередь, делится на устройства с присосками или нажимным механизмом открывания. Особенность и одновременно заметный плюс сдвижных люков – возможность установки даже в самых труднодоступных местах, например, за бочком унитаза. Конструкция включает:

<?php echo adrotate_group(4); ?>

Раму;
Дверцу с плитой;
Замки клиново-роликового и роликово-нажимного типа;
Две присоски;
Трехзвенные петли на шарнирах.

В размерах конструкций есть ограничения. Границы следующие: ширина – от 35 до 55-65 см, высота – от 30 до 100 см.

Откидные

Откидной люк

Рамы из профиля 20х30 мм;
Стальной дверцы (12х60 мм) с плитой из ГВЛ;
Зацепов направляющих рамочно-трубчатого типа;
Замка любого типа;
Трех подпружинных направляющих роликов.

При использовании откидного люка допускается выход облицовочной плитки за границы рамы на 5 см. Если габариты дверцы слишком велики, необходима дополнительно цепочка со страховочным карабином.

Двухдверные

Люк с двумя дверьми

Этот тип также можно отнести к распашным или нажимным люкам, так как он может включать оба механизма. Чаще двухдверные люки применяют для проемов более 70 см в ширину.

Усиленные

Это модели повышенной грузоподъемности, которые незаменимы при облицовке плитами из тяжелых дорогих материалов: гранита, мрамора или натурального камня. Размеры их варьируются от 30х60 см до 70х200 см. Профиль для рамы усиленного люка разрешается с сечением 50х25 мм, для дверцы – 20х20 мм. Конструкция отличается наличием трех усиленных петель и узлов регулировки створок.

Под мозаику

Дверцы под мозаику

Практически каждый из перечисленных типов люков могут быть мозаичными, если выполнены следующие условия:

Тип открывания – нажимной;
Размеры полотна дверцы и внешней рамы равны. Не допускается выступ мозаики за пределы люка.

<?php echo adrotate_group(4); ?>

Конструктивные элементы

Тип люка предполагает его конструктивные особенности. Настенные варианты состоят из следующих элементов:

рама (пластиковая, алюминиевая);
замок;
петли;
створка.

Элементы люка

Сантехническая скрытая дверца для санитарной комнаты изготавливается из влагостойкого материала или обрабатывается специальными водонепроницаемыми материалами, например, гипсокартон покрывается влагозащитной эмульсией.

От петельного механизма зависит метод открытия и закрытия створки. Самый простой вариант – навесные петли, сложный – сдвоенные, имеющие дополнительные узлы регулировки.

Ревизионные рамки монтируются двумя способами (жидкие гвозди, саморезами) в нишу или стену. Замок может быть роликовым или нажимным. В том или ином случае, он скрыт.

Конструкционные особенности моделей

Люки монтируют в разных частях помещения – в потолках, стенах, полах. Во многом именно от места предполагаемого размещения зависит конструкция каждой конкретной модели. Неизменны две основные детали – рама и дверца, остальные элементы могут изменяться в зависимости от условий эксплуатации.

Каждая модель имеет собственные конструкционные особенности, но базовые принципы их устройства примерно одинаковы: рама, петли и дверца

По размерам технической ниши выбирают и модель сантехнического люка. Они обычно бывают 20х20-120х120 см. Раму прочно устанавливают в проем, а потом монтируют дверцы. Чаще всего их крепят на шарнирные петли, которые могут быть изготовлены из металла или пластика (зависит от материала рамы).

Существует две основные разновидности рам:

Регулируемые. Владелец может самостоятельно выбрать размер рамы, а излишки материала просто обрезают подходящим инструментом по металлу.
Нерегулируемые. Размер люка задан при его изготовлении и изменению не подлежит.

Также есть безрамные модели. Их монтируют с помощью магнитных пластинок, а основные элементы фиксируют на силиконовый герметик или другие подходящие клеевые составы. Комбинированные люки фиксируются с помощью рамы и магнитных пластинок.

Материалы, из которых изготавливают рамы и дверцы люков, разнообразны. Для рам чаще всего применяют алюминий, а дверцы могут быть из металла, пластика, алюминия, гипсокартона, пенополистирола

Смотровые люки открывают с помощью ручек-присосок. Также распространены нажимные модели, которые отодвигаются после нажатия на плоскость дверцы.

В зависимости от места расположения ниши можно найти люк, открывающийся влево или вправо. Существуют модели, которые сдвигаются в вертикальной плоскости.

Галерея изображений

Фото из

Ревизионный люк под плитку в полу

Люк для маскировки коммуникаций на потолке

Оформление ревизионных ниш в стене

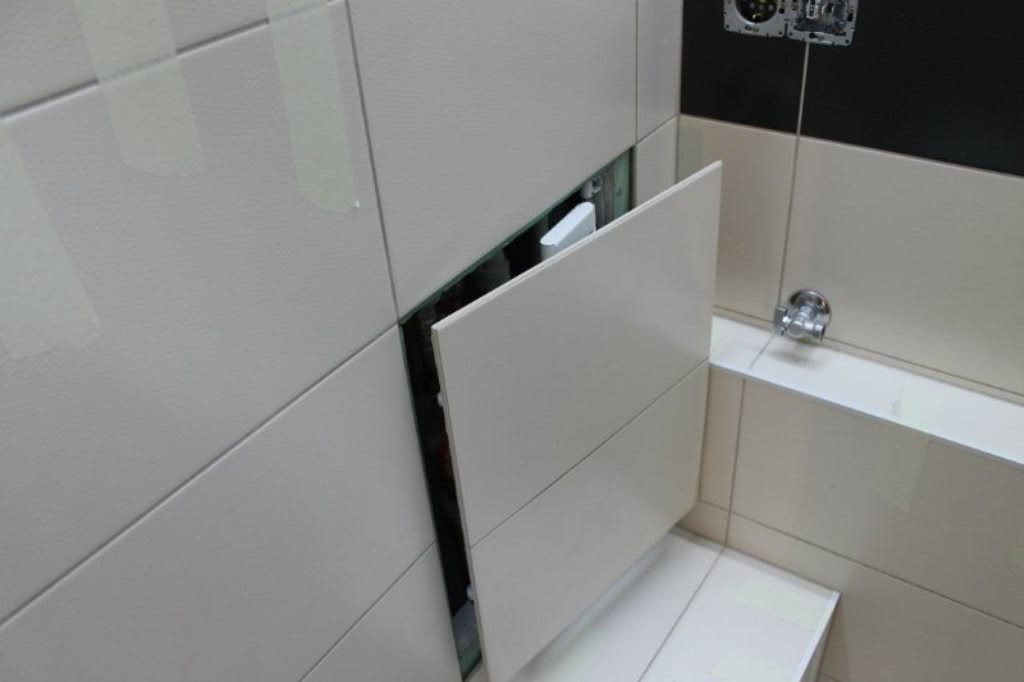

Люк-невидимка со съемной дверцей

Ревизионные люки – удобные конструкции, которые прекрасно скрывают узлы подключения коммуникаций без ущерба для свободы доступа к ним. Они просты в установке и эксплуатации, надежны.

Конструкциям не нужен никакой особый уход: поверхности дверок можно мыть теми же средствами, какие используют для стен.

Некоторые конструкции оснащаются мощными механизмами открывания, способными выдержать значительный вес. Такие модели можно безбоязненно отделывать даже тяжелыми материалами, например, искусственным или натуральным камнем

В процессе использования ревизионного люка необходимо только следить за состоянием механизма открывания, своевременно смазывать машинным маслом и по мере надобности проводить мелкий ремонт. Тогда люк прослужит столько же, сколько и стеновая отделка в целом.

В некоторых случаях можно даже заменить плитку на поверхности дверцы, если аккуратно демонтировать старое покрытие.

Особенности установки

При выборе сантехнического лючка для раздельного санузла необходимо учесть следующие характеристики:

положение на фальш-панели, коробе, экране под ванной;
размер плитки, схему ее раскладки на стене;
способ и сторону открывания;
вес облицовки, регулярность использования люка.

При избыточной концентрации сантехнического оборудования в одном месте можно установить крупногабаритный люк или несколько небольших изделий с промежутками, использовать угловые модификации.

Стандартным вариантом раскладки кафеля на стене с сантехническим люком является следующая схема:

разметка колонн и рядов плитки от люка с учетом толщины швов 1 – 2 мм;
подрезка по бокам, сверху, снизу менее 1/3 плитки.

Для этого достаточно подсчитать количество целой плитки по ширине, высоте стены. Отнять от полученных результатов по единице, начинать раскладку от осевой линии. В этом случае возле соседних стен, потолка, пола получатся куски кафеля величиной больше 2/3 от его изначального формата. Узкие куски в углах значительно снижают эстетику восприятия облицовки, поэтому используются в случае крайней необходимости.

Металлический люк пригоден для частого открывания, выдерживает без перекосов вес крупногабаритной тяжелой плитки, керамогранита, имеет скрытую кострукцию, что важно для дизайна. Пластиковые люки менее надежны имеют неприглядный внешний вид, в современном ремонте не применяются

Отдельного внимания требует затирка швов плитки на люках скрытого монтажа.

Таким образом, сантехнический люк под плитку можно изготовить собственными силами и сэкономить деньги. Варианты промышленного изготовления более удобны и долговечны в эксплуатации, но стоят не дешево. Для замкнутых пространств санузла созданы несколько различных механизмов открывания дверки.

Установка в готовый короб

Пошаговая инструкция по установке скрытого люка в готовый короб

Установка люка невидимки под плитку может быть сделана и в уже обшитый гипсокартоном короб.

Место установки размечается и по углам сверлятся отверстия.
Проём для люка выпиливается электролобзиком.
Вставляем люк внутрь таким образом, чтобы рама оказалась внутри.
Временно фиксируем раму на струбцины и потом прикручиваем её по периметру на саморезы через гипсокартон.
Грунтуем стену и укладываем плитку.

Также можно и покрасить стену:

Выравниваем стену шпаклёвкой. Не забываем прорезать шов по шпаклёвке до высыхания.
Шлифуем стену и окрашиваем.

Стандартные размеры

Большинство производителей придерживается стандартных размеров ревизионных люков. Поэтому делая ремонт, имеет смысл вначале приобрести люк, а затем вырезать ревизионное отверстие в коробе. Если выполнить эти действия в обратной последовательности, могут возникнуть сложности с выбором подходящей модели.

Итак, для пластиковых ревизионных люков характерны такие типоразмеры:

100*100.
150*150.
150*200.
200*200.
200*250.
200*300.
250*300.
250*400.
300*300.
400*500.
400*600.

Значения приведены в миллиметрах. Нужно уточнить, что такие параметры актуальны для однодверных моделей. Двухдверные аналоги начинаются от 800*800 мм.

Какие функции выполняют ревизионные люки?

Для маскировки электро- и трубопроводов, а также пространства под ванной используют специальные короба, экраны и другие подобные конструкции.

Все они прекрасно закрывают неэстетичные узлы, однако потребность в доступе к коммуникациям остается. Для этого служат ревизионные ниши.

Некоторые модели люков для ревизионных ниш изначально разработаны так, чтобы их можно было оклеивать теми же покрытиями, которыми отделаны стены: обоями, плиткой или панелями.

Подобные конструкции не выделяются на фоне стен, поэтому их называют невидимками.

Иногда ниши в стенах служат для хранения запаса средств гигиены, мочалок, полотенец и других необходимых принадлежностей. Они выполняют функции шкафчиков, но при этом не занимают пространство в ванной.

Такие ниши-хранилища тоже закрывают ревизионными люками под плитку, и они не привлекают лишнего внимания.

Благодаря люкам-невидимкам можно дать волю дизайнерской фантазии и не переживать, что трубы или провода безнадежно испортят интерьер. Их можно спрятать, а при необходимости легко получить доступ. Главное – периодически проводить технические осмотры, чтобы за красивым фасадом не появились протечки трубопроводов или поломки счетчиков.

Стоимость

Ориентировочная цена на качественные пластиковые ревизии наиболее популярных и моделей (в рублях):

100 х 100 мм — 140;
150 х 150 мм — 160;
150 х 200 мм — 180;
200 х 200 мм — 200;
200 х 250 мм — 220;
200 х 300 мм — 240;
250 х 300 мм — 280;
250 х 400 мм — 300;
300 х 300 мм — 320;
400 х 500 мм — 600;
500 х 500 мм — 650;
400 х 600 мм — 850.

Стоимость более сложных конструкций из высокопрочных материалов может быть достаточно высокой. Средняя цена стальных моделей, изготовленных методом аргонодуговой сварки и имеющих съемную дверцу, составляет порядка полутора тысяч рублей.

Стоимость стандартных моделей на основе алюминиевого или стального профиля с распашной или съемной дверцей варьирует в пределах 1500-2200 рублей.

Дороже всего обойдутся потребителям современные металлические модели, имеющие нестандартную геометрию и отличающиеся внушительными размерами, но магазины на базе собственного производства чаще всего предлагают более доступные по стоимости конструкции, а также готовы сделать изделия «под заказ».

Производители смотровых люков

Смотровой люк Revizor

Наиболее популярной моделью на рынке является нажимной люк «АлюКлик» от компании Ревизор. Изделие имеет сплошной алюминиевый корпус, который оборудован стальными ребрами жесткости впрессованными в конструкцию. Преимущества люка заключаются в том, что его крышка выполнена из влагостойкого гипсокартона, что позволяет декорировать её облицовочным материалом самой ванной комнаты и таким образом максимально скрыть местоположение изделия.

Изделие имеет большой диапазон размеров, начиная от лючка 20х30 см и заканчивая просторными люками с размерами 60х120 см. Механизм выполнен из высокопрочной стали в расширенными возможностями регулировки и подгонки дверцы как во время установки люка, так и в процессе его использования в дальнейшем.

Ролики не только обеспечивают плотность прилегания и функцию замка, но так же и способствуют автоматическому открытию дверцы. Для открытия люка достаточно нажать на поверхность двери.

Смотровой люк Элемент

Люки Элемент пользуются широким спросом, поскольку являются надёжным и недорогим способом скрыть место разводки и управления коммуникациями. Изделие так же относится к разряду нажимных и предназначено для установки под облицовку керамической плиткой или любым другим материалом. Модель так же имеет наружную крышку из гипсокартона.

Отличительной особенностью модели Элемент является отсутствие сложных механизмов закрывания. Дверцу люка можно открыть, а затем полностью снять для более комфортного доступа к сантехнике. После проведения сервисного обслуживания, крышка устанавливается на место в течении нескольких секунд без особых усилий. Более детально устройство люка показано на рисунке.

Оба люка имеют разные области применения. Если в вашей ванной комнате недостаточно места для полного открытия дверцы люка Revizor, то вам идеально подойдёт модель Элемент. Если же пространство позволяет, то лучше установить модель компании Revizor, так как этот люк более комфортный в эксплуатации.

https://youtube.com/watch?v=5isoUU4ciqc

Источники

http://vannayasovety.ru/napolnye-pokrytija/lyuki-pod-plitku-razmery.html

Люки для ванной комнаты под плитку – размеры, разновидности и применение

https://dizain-vannoy.ru/remont/obzor-rynka-lyukov-dlya-santexnicheskix-korobov.html

Размеры

При выборе конкретной модели люковой ревизии необходимо отталкиваться от основных параметров конструкции в виде габаритов, представленных размерами:

облицовочной открывающейся плитки;
дверцы ревизионного люка, которая определяется по таблице «Технические характеристики», представленной ниже;
проема, выделенного под установку ревизионной конструкции.

Следует учитывать тот факт, что зафиксированная на дверце керамическая плитка в обязательном порядке выступает за пределы изделия примерно на 5-70 мм, а на стороне петель такой выход должен составлять не более 50 мм.

ДВЕРЦА	ЛЮК
Высота (см)	Ширина (см)	Высота (см)	Ширина (см)	Глубина (см)
24,4	15,5	30	20	5
24,4	25,5	30	30	5
34,4	25,5	40	30	5
44,4	25,5	50	30	5
54,4	25,5	60	30	5
24,4	35,5	30	40	5
34,4	35,5	40	40	5
44,4	35,5	50	40	5
54,4	35,5	60	40	5
69,4	35,5	75	40	5
84,4	35,5	90	40	5
44,4	45,5	50	50	5
54,4	45,5	60	50	5
74,4	45,5	80	50	5
34,4	55,5	40	60	5
54,4	55,5	60	60	5
84,4	55,5	90	60	5
94,4	55,5	100	60	5

В условиях нестандартных ситуаций целесообразно обратиться за помощью к специалистам, которые могут спроектировать и изготовить ревизионный люк под плитку на заказ, исходя из индивидуальных размеров.

Важно помнить, что стоимость ревизионного люка под плитку напрямую зависит от большого количества параметров, но основное влияние на цену оказывает материал, используемый в изготовлении, а также размеры модели.

Герметизация швов по периметру люка невидимки

После затирки швов плитки фугой необходимо сделать герметизацию швов люка, чтобы вся стена выглядела одним целым.

Для герметизации шва нам понадобится:

Рис. 9. Необходимые инструменты

Силиконовый герметик белого цвета;
Ножницы;
Малярный скотч;
Пульверизатор с мыльным раствором;
Кисточка с деревянной ручкой;
Обойный нож.

Первым делом необходимо, по периметру с обеих сторон люка, обклеить шов монтажным скотчем, как показано на рис. 10. Скотч необходимо приклеивать максимально близко к кромке плитки, чтобы в дальнейшем герметик не попал на лицевую часть плитки.

Рис. 10. Шов люка обклеенный монтажным скотчем

Следующим этапом заполняем шов силиконовым герметиком, таким образом чтобы силикон заполнял всю глубину шва, см. рис.11.

Рис. 11. Заполнение шва силиконовым герметиком

В результате получаем вот такую картинку

Рис. 12. Шов полностью заполнен герметиком

Чтобы силиконовый герметик не оставлял лишних следов на плитке обработаем всю поверхность мыльным раствором из пульверизатора

Рис. 13. Обработка швов мыльным раствором

Далее необходимо удалить лишний герметик со шва и придать ему округлую форму, как у остальных швов плитки на стене. Для этого я использовал кисточку с закругленной ручкой. Обмакиваем её в мыльный раствор, чтобы герметик не приклеивался к поверхности ручки и медленно проводим по всему периметру люка, см.рис. 14.

Рис. 14. Удаление излишков герметика

Далее, не дожидаясь пока высохнет герметик, необходимо удалить малярный скотч с поверхности плитки, см. рис.15.

Рис. 15. Удаление малярного скотча

В результате мы получаем красивый и незаметный шов по всему периметру нашего люка.

Рис. 16. Шов невидимка

Заключительным этапом, чтобы люк открывался, необходимо обойным ножом, под углом 45 ° прорезать герметик на всю глубину шва, как показано на рис. 17.

Рис. 17. Разрезание герметика

Люки с магнитным замком

Смотровые окна чаще всего устанавливаются на стены или на пол. Магнитные замки способны выдержать значительную весовую нагрузку. Описываемые изделия имеют одну отличительную особенность. У них короб рамы по размерам чуть меньше площади дверцы. Такой ход помогает достаточно искусно маскировать дверцу под использованную отделку. Если люки с магнитом выполняются в больших размерах, изделие обязательно дополнительно оснащается ручкой. Небольшие по размеру люки ручек не имеют. Магниты помогают удерживать дверцу в закрытом состоянии. У напольных конструкций дверца держится в закрытом виде под тяжестью своего веса.

Как правильно приклеить плитку на скрытый люк?

Замаскирован люк для сантехнического шкафа может быть керамической плиткой, мозаикой или плиткой, имитирующей натуральные материалы.

Этапы облицовки люка:

Дверцы люка и стены обрабатываются грунтовкой.
Перед тем как приступить к работе на дверцы малых и средних размеров необходимо повесить вес, который будет равняться весу будущей облицовки на ней. Это необходимо для предотвращения провисания. Некоторые оборудуются специальным нагрузочным болтом.
При помощи специальной скобы, которой укомплектовывают вместе с дверцей, блокируется нажимной механизм, это делается для того чтобы вовремя облицовки плиткой его нечаянно не открыть.
Обычно плитка клеится либо на жидкие гвозди, либо на цементный клей. Цементный клей наносится с отступом от края , для того чтобы в дальнейшем была возможность открыть дверцу.
Плитка, как правило, должна выступать на 5-50 мм с каждой стороны. Но приклеено должно быть не меньше половины общей площади плитки, в противном случае она может отвалиться.
При попадании плиточного клея в щель между рамой и дверцей, его необходимо тут же убрать.
Через сутки можно будет проверить все ли в порядке и удалить лишний клей.

Далее можно начинать затирку швов, кроме идущих по периметру люка. Они должны заполнятся силиконовой затиркой-герметиком. Если воспользовались затиркой марки «Ceresit», тогда можно также воспользоваться герметиком Ceresit CS 25 – его можно подобрать цвет и шов будет незаметен.

Перед применением герметика необходимо очистить и высушить поверхность плитки. Вдоль шва с обеих сторон приклеивается малярный скотч, это делается для того чтоб не испачкать облицовку.
При помощи пистолета на шов наносится герметик размазывается пальцем предварительно смоченным в мыльной воде (2-3 движения).
Малярный скотч сразу же снимается, и люк остается закрытым несколько суток.
Далее необходимо при помощи тонкого лезвия аккуратно прорезать шов. Каждая сторона должна быть прорезана одним движением, это делается для того чтобы было меньше засечек. Нож должен находится под углом в 45о Как это видно на фото. Конец лезвия нужно упереть прямо до гипсокартона, это делается для того чтобы прорезать шов на всю глубину.
Люк открывается и с плитки очищаются остатки силикона, для того что бы предотвратить залипание дверцы.
Если сразу не получилось аккуратно подрезать герметик, можно открыть дверцу и немного нанести его на настенные плитки. Спустя пару часов можно попытаться закрыть дверцу. Если в каком-либо месте затирки будет больше – подшлифуйте ее при помощи абразивной сетки.

Таким образом, можно добиться практически идеального эффекта. Благодаря уплотнителю и силиконовой затирке по периметру скрытый люк под плитку будет абсолютно герметичным, и его можно расположить даже рядом с ванной.

Назначение ревизионных люков в санузлах

Отличительная черта современных ванных комнат и туалетов – продуманный дизайн, в результате которого на первый план выступает эстетическая сторона отделки. Технические же устройства, обеспечивающие комфортное принятие водных процедур или удобства пользования туалетом, спрятаны за тонкими конструкциями из пластика или гипсокартона.

Постоянное обслуживание труб не требуется, зато периодически возникает необходимость в использовании запорной арматуры. Например, чтобы отсечь подачу воды на кухню в связи с заменой смесителя, нужно перекрыть определенный кран.

Если ванная комната полностью обшита пластиком или плиткой, люков потребуется больше. Предположим, один из узлов, к которому необходим постоянный доступ, — это место установки гидрозатвора для ванны. Если защитный экран сделать глухим, то его придется демонтировать каждый раз, когда случится засор в трубе или произойдет течь на стыке деталей сифона.

Можно сделать вывод, что любые узлы и приборы, требующие регулярной проверки, должны находиться в свободной доступности. А при полной облицовке помещений плиткой или пластиком это можно обеспечить только с помощью технических люков.

Преимущества смотровых люков

Смотровые люки имеют жесткий корпус и возможность быстрого монтажа

Современные смотровые или ревизионные люки имеют множество преимуществ конструкции, которые и обеспечили их популярность на рынке. К основным преимуществам относятся:

жесткий корпус и возможность быстрого монтажа. Эта способность даёт возможность надёжно встраивать люки в любую конструкцию, а жесткость корпуса препятствует деформации и даёт долгий срок службы;
обеспечение быстрого доступа к элементам сантехники. Имеющиеся механизмы открывания дают возможность быстро открыть дверцу и получить доступ к элементам управления и запорным клапанам.
декоративность и скрытность. Практически все модели лючков имеют декоративное покрытие, некоторые модели обеспечивают скрытую установку и позволяют облицовывать дверцу отделочным материалом помещения.

Алгоритм выполнения облицовки

Облицовку двери и стен (или пола) выполняется одновременно. Она производится следующим образом:

Поверхность дверцы предварительно грунтуется составами, способными обеспечить лучшую адгезию.
Когда слой грунтовки высохнет, к дверце приклеивается кафель. Для этих целей целесообразно использовать жидкие гвозди, но можно заменять их цементными клеями

Они должны разводиться до консистенции устой сметаны
При нанесении клея важно обращать внимание, чтобы он не попадал в пространство между металлическими деталями рамы. Если это случается, излишки необходимо тут же удалять ветошью.
Важно предварительно перед облицовкой плиткой все нажимные механизмы закрывания фиксировать и на двери вешать груз, вес которого равен весу используемого кафеля
Такой ход поможет сразу отрегулировать нагрузку на петельный механизм.

Как выбрать люк по размерам

Мы не будем затрагивать нюансы с различными типами отрывания дверей, они зависят только от ваших пожеланий и особенностей планировки ванной комнаты. Остановимся на главном – определении оптимальных линейных размеров конструкции.

По месту расположения сантехнической арматуры и контрольных проборов определите зону размещения устройства и ее высоту и длину.
Снимите размеры керамической плитки, которую планируется использовать для отделки стен в комнате.
Исходя из размеров керамической плитки определите, какое количество перекрывает площадь доступа к инженерным коммуникациям.
Узнайте стандартные размеры скрытых люков, имеющихся в продаже.
На фото ревизионный люк под плитку
Выберите модель с габаритами рамы, которые равны или несколько меньше длины и ширины плиток, необходимых для перекрытия люка.

Во время подбора размеров люка нужно иметь в виду, что по всему периметру плитка обязательно должна выступать за его габариты минимум на полсантиметра. Максимум со стороны петли на 5 см, с остальных сторон есть только одно ограничение – более 50% площади плитки должно быть приклеенным. В противном случае прочность соединения будет сомнительной, во время пользования люком эти элементы отделки могут оторваться.

Размеры пластиковых ревизионных люков

Рекомендация по выбору люка

С учетом этих требований не только подбирается модель и размеры люка, но и корректируется его положение на стене. В зависимости от размещения плитки во время разбивки конструкция может немного перемещаться в любую сторону, за чет этого исключается нарушения рядов. Во время перемещения люка нужно следить, чтобы все коммуникации оставались доступными.

Подбираем ревизионный люк

люк для ванной

Как сделать технический люк под кафельную плитку собственными руками

Чтобы дверь приняла закрытое положение, применяют магниты или пружины. От их качества зависит надежность устройства. Открытие происходит при помощи нажатия на кнопку. Когда будет услышан характерный щелчок, ее можно отпустить. Угол открытия можно подвергнуть регулировке. Стоит помнить, что вначале следует выдвинуть на себя дверцу, а затем открывать под нужным углом. Присутствует возможность применения специальных присосок небольшого размера. Закрепление выполняется с лицевой стороны.

Купить люк скрытого монтажа под плитку стоит еще и потому, что эта эффективная система позволяет осуществлять открывание люка без риска повредить плитку.

Монтаж данной конструкции не требует специальных навыков. Для этого выполняются следующие шаги:

Произвести установку каркаса. Но перед этим изделие надобно примерить, чтобы в дальнейшем избежать ошибок, связанных с габаритами.
Рама фиксируется с помощью саморезов, предназначенных для металлоконструкций.
Обшить гипсокартоном каркас. Для этого пригодятся саморезы.
Выполнить грунтовку.
Через сутки проверить работу люка и удалить остатки клея.
Затереть швы. Через пару дней сделать прорези, чтобы изделия свободно открывалось.

Собственноручное производство люка под кафельную плитку не вызовет никаких сложней. Надобно просто следовать данной инструкции:

В стене проделать пробоину под втулки.
В фанере закрепить болты.
Втулки зафиксировать, болты вместе с фанерой следует в них вставить.
После монтажа люка начать укладку плитки. Швы полностью должны сойтись и стать незаметными.
Для шпилек надобно просверлить пробоину в стене.
Самостоятельно выпасть люк не сможет, так как его держат болты. Для открывания рекомендуют применять присоски или специальные крючки.
Крепление изделия происходит с помощью специальных магнитов.

Один из аргументов в пользу совершения индивидуального заказа на изготовление нажимного люка – получение гарантии от производителя на 12 месяцев.

Не стоит забывать о затирке швов:

Перед началом применения герметика поверхность чистится и сушится. Малярный скотч клеится со всех сторон шва.
Пистолетом наносят герметичное средство на шов, распределяют с помощью пальца (перед этим надобно смочить в воде).
Снять скотч, закрыть его на два, три дня.
Тонким лезвием прорезается шов. Причем выполняется этого единым движением с каждой стороны.
Открыть люк, плитку очистить от остатков силикона.
Если с первого раза не вышло подрезать герметик аккуратно, то надобно открыть дверь и нанести его на плитку, находящуюся на стене. По истечению двух часов закрыть дверь. В местах, где много затирки, подшлифовать абразивной сеткой.

Люки под плитку способны прослужить довольно долго, если соблюдать некоторые рекомендации специалистов, касающиеся выбора и эксплуатации.

При знании требований, которые предъявляются ревизионным люкам, появляется шанс избежать ошибок при покупке. В противном случае возможны капитальные ремонтные работы, которые принесут лишние финансовые траты.

Нажимные люки на что обратить внимание

Люки, открывающиеся присоской, с каждым годом становятся все менее актуальными, так как вместо них используются нажимные замки. Хоть и нажимные замки надежно скрывают все, что находится за дверью, в случае их блокировки или снятия все равно можно воспользоваться присоской.

Перед покупкой замка необходимо обратить внимание на группы замков, их всего две: Комбитач и мебельные замки. Оба варианта одинаково хорошо подходят для ванной и других помещений с повышенным уровнем влажности

Комбитач хоть и стоит дороже, эти замки были разработаны специально для люков. При этом они максимально просто открываются рукой.

Выводы и полезное видео по теме

Особенностей монтажа самоделок и фабричных моделей достаточно много. Чтобы узнать о некоторых из них, предлагаем посмотреть интересные видеоролики.

Видео #1. Как установить металлический люк под плитку в угловой вертикальный короб – рекомендации специалистов компании «Практика»:

https://youtube.com/watch?v=B02fMSOk5QI

Видео #2. Монтаж люка-«невидимки» от А до Я:

https://youtube.com/watch?v=92hygU00uQs

Видео #3. Необычное решение под ванну:

https://youtube.com/watch?v=d1ItQkGxTmw

Монтаж ревизионных люков проводится во время ремонтных работ. Если вы привыкли самостоятельно производить облицовку стен или пола, обустроить технический шкаф с удобной дверцей не составит труда. Выбор фабричных моделей достаточно велик, но при желании можно смастерить аккуратный лючок самостоятельно, используя гипсокартон, плитку или пластиковые панели.

Не исключено, что у вас есть собственный опыт в устройстве люка в ванной комнате, которым вы желаете поделиться с посетителями сайта. Возможно, ваши информация будет крайне полезна. Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, размещайте фото по теме статьи.

Люки ревизионные под плитку: правила монтажа
